电路动态分析和电路故障分析电路动态分析知识精要一、什么是动态电路问题？动态电路是指当电路中的电阻、电键等发生变化时，会引起电路中的电流、电压等电学物理量发生变化的现象。
在初中物理中，一般会有以下两种原因：1滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化。
2电键的断开或闭合引起电路中电学物理量的变化。
二、动态电路问题的解题思路什么？1、对滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化问题，方法：①明确电路（电压表直接去掉，电流表看做导线，简化电路,明确电阻或用电器的串并联关系）；②判断准各电流表、电压表的测量对象 (每个电表分别测的是谁的电压和电流）;③滑动变阻器的滑片P向某个方向滑动后，使电路的总电阻发生了怎样的变化；④再根据欧姆定律判断电流、电压的变化。
（注意串、并联电路电流、电压关系的运用）。
2、对电键的断开或闭合引起电路中电学物理量的变化问题,方法：①明确电键断开和闭合是分别是什么电路；②画出等效电路（电压表直接去掉，简化电路)；③明确电键断开和闭合时各电流表、电压表的测量对象；④再根据欧姆定律判断电流、电压的变化.（注意串、并联电路电流、电压关系的运用）.三、动态电路问题的题型有哪些？第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化.1、串联电路中滑动变阻器的滑片P的位置的变化引起的变化问题。
中考动态电路及电路故障分析.docx

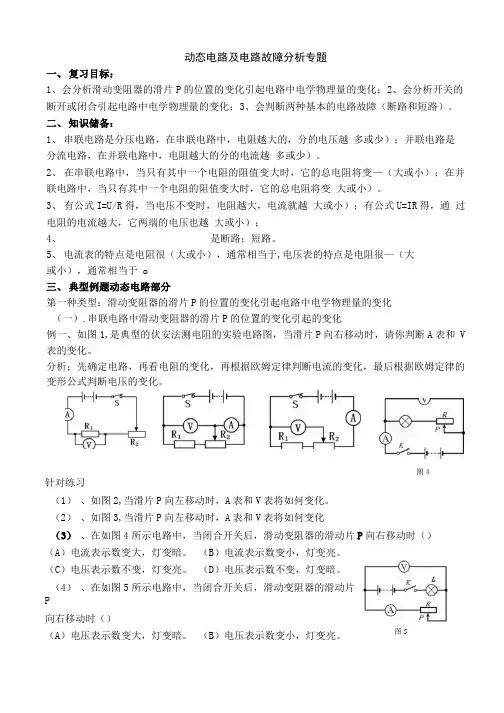

动态电路及电路故障分析专题一、复习目标：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（断路和短路）。
二、知识储备：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越多或少）。
2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变—（大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变大或小）。
3、有公式I=U/R得，当电压不变时，电阻越大，电流就越大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越大或小）；4、是断路；短路。
5、电流表的特点是电阻很（大或小），通常相当于,电压表的特点是电阻很—（大或小），通常相当于 o三、典型例题动态电路部分第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（一）.串联电路中滑动变阻器的滑片P的位置的变化引起的变化例一、如图1,是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和 V 表的变化。
分析；先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。

针对练习（1）、如图2,当滑片P向左移动时，A表和V表将如何变化。
（2）、如图3,当滑片P向左移动时，A表和V表将如何变化（3）、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）（A）电流表示数变大，灯变暗。
（B）电流表示数变小，灯变亮。
（C）电压表示数不变，灯变亮。
（D）电压表示数不变，灯变暗。
（4）、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）（A）电压表示数变大，灯变暗。
（B）电压表示数变小，灯变亮。
图5（C）电流表示数变小，灯变亮。
（D）电流表示数不变，灯变暗。
（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例二、如图6,当滑片P向右移动时，如表、A2表和V表将如何变化？分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。
