第八章钢骨混凝土

第八章钢骨混凝土梁/柱截面受力分析及设计 ③钢骨上下翼缘均处于弹性状态
第八章钢骨混凝土梁/柱截面受力分析及设计（2）钢骨截面处于偏心受拉状态； RC截面处于偏心受压状态
第八章钢骨混凝土梁/柱截面受力分析及设计 2、偏心受压正截面的受力分析（1）进行截面的受力分析需要的方程： ①力的平衡条件； ②变形相客条件； ③钢筋、钢骨、混凝土的应力－应变关系。

第八章钢骨混凝土梁/柱截面受力分析及设计

第八章钢骨混凝土梁/柱截面受力分析及设计

第八章钢骨混凝土梁/柱截面受力分析及设计
8.4 构造措施
详见《钢骨混凝土结构设计规程》JGJ138-2001以及《钢骨混凝土结构设计规程》YB9082-97。 1、梁柱节点几种梁柱节点构造形式：
第八章钢骨混凝土梁/柱截面受力分析及设计
大量的试验结果表明，受弯构件，偏压构件正截面受力时，当保证构件两端可靠连接时，截面的平均应变符合平截面假定。
第八章钢骨混凝土梁/柱截面受力分析及设计 1、纯弯截面的受力情况（1）钢骨部分可能出现的三种应力状态 ①钢骨部分离中性轴远的上、下翼缘（也可能包括部分腹板）均进入屈服。
第八章钢骨混凝土梁/柱截面受力分析及设计 ②钢骨下翼缘（也可能包括部分腹板）进入屈服，上翼缘仍处于弹性状态。
第八章钢骨混凝土梁/柱截面受力分析及设计 3、常用的截面形式：（1）梁
如果下翼缘宽于上翼缘，多出面积按受拉钢筋考虑。
第八章钢骨混凝土梁/柱截面受力分析及设计（2）柱
第八章钢骨混凝土梁/柱截面受力分析及设计（3 ）墙
第八章钢骨混凝土梁/柱截面受力分析及设计
8.2 钢骨混凝土梁、柱正截面的受力特点及受力分析

钢骨混凝土计算程序

一、 3.25E+04(N/mm2)2.06E+05(N/mm2)2.00E+05(N/mm2)19.5(N/mm2)2.45(N/mm2)300(N/mm2)155(N/mm2)310(N/mm2)二、24000(mm)h=1900b=600面积：A=1140000bss=400hss=1700翼缘厚tf=40腹板厚tw=20腹板高hw=1620面积：Ass=644003.43E+11（mm4）2.91E+10（mm4）3.43E+07（mm3）3.14E+11（mm4）EssIss= 6.00E+15EcIc= 1.02E+161.62E+16三、#######2152材料特性：几何特征：混凝土弹性模量Ec=型钢弹性模量Ess=钢骨混凝土截面惯性矩：I=(b*h^3)/12=工字钢截面抵抗矩：Wss=2Iss/hss=梁计算长度L0=EI=EssIss+EcIc=工字钢截面惯性矩：Iss=(bss*hss^3-(bss-tw)*hw^3)/12=混凝土截面惯性矩：Ic=I-Iss=代换后混凝土惯性矩＝EI/Ec=代换后矩形混凝土截面高H ＝混凝土抗拉强度标准值ftk=混凝土抗压强度fc=钢材抗拉、压、弯强度fss=钢材抗剪强度fssv=钢筋抗拉强度fsy=钢骨混凝土计算程序（无地震、C40、Q324、HRB335）钢筋弹性模量Es=矩形截面(mm)工字钢截面(mm)代换为等宽矩形混凝土所需截面高H:四、q=54(KN/m)m1=1703(KN*m)右端m2=1703(KN*m)左端P=689(KN)ｎ=2弯矩M=7349(KN*m)剪力V=31356(KN)五、10797.0685(KN*m)9720(KN)六、M<Ms,构造配筋!(KN*m)主筋As=2454剪力Vc=V-Vc=21636(KN)箍筋:七、8.75E+157.65E+1530.5mm -16.0mm 25.9mm 40.4mm长期刚度Bl=0.6*(0.22+3.75*(Es/Ec)*(As/A))*EcIc+EssIss=短期刚度Bs=(0.22+3.75*(Es/Ec)*(As/A))*EcIc+EssIss=挠度验算：混凝土内力计算及配筋：剪力Vs=tw*hw*fss=梁荷载及截面内力：工字钢承载力计算（无地震）：f3=(5n^2-4)Pl^3/384nEI=Δf=f1+f2+f3=f1=5ql^4/384EI=f2=-3*0.25ml^2/6EI=弯矩Ms=1.05Ws*fss=。

混凝土梁的设计原理与计算

混凝土梁的设计原理与计算一、概述混凝土梁是建筑中常见的结构构件，其主要作用是承受荷载并将其传递到支座上。

混凝土梁的设计原理与计算是建筑工程中的重要环节。

本文将从混凝土梁的材料、受力机理、设计原则、计算方法等方面进行详细阐述。

二、混凝土梁的材料1.混凝土混凝土是混合水泥、砂、石、水等原材料制成的一种人造材料。

混凝土的强度与水泥的含量、砂石的粒径、水灰比等因素有关。

混凝土在受力时具有很好的抗压性，但其抗弯强度相对较弱。

2.钢筋钢筋是混凝土梁的主要加强材料，其主要作用是增强混凝土的抗弯强度。

钢筋的强度取决于其材质、直径、弯曲程度等因素。

三、混凝土梁的受力机理混凝土梁在受力时主要受到弯曲力的作用，即在梁的跨度方向上受到的荷载使得梁的上部受压、下部受拉。

这时，混凝土的抗弯强度无法承受全部荷载，因此需要钢筋来增强梁的抗弯强度。

四、混凝土梁的设计原则混凝土梁的设计原则是按照一定的安全系数确定梁的尺寸和钢筋配筋方式。

设计时需要考虑以下几个方面：1.荷载荷载是设计混凝土梁时必须考虑的主要因素。

荷载包括自重、活载、风荷载等。

设计时需要根据实际情况合理估算荷载大小。

2.跨度混凝土梁的跨度是设计时需要考虑的重要因素。

跨度越大，混凝土梁的弯曲力就越大，因此需要增加钢筋配筋方式来增强梁的抗弯强度。

3.安全系数安全系数是设计混凝土梁时必须考虑的重要因素。

安全系数的大小取决于混凝土梁所在的环境和使用要求等因素。

一般来说，安全系数越大，混凝土梁的安全性越高。

五、混凝土梁的计算方法混凝土梁的计算方法主要包括以下几个方面：1.截面计算截面计算是混凝土梁设计中的重要环节。

计算时需要根据混凝土梁的跨度、荷载、安全系数等因素，确定梁的尺寸和钢筋配筋方式。

2.弯矩计算弯矩计算是混凝土梁计算中的重要环节。

计算时需要考虑混凝土梁所受荷载的大小和位置等因素，确定梁的弯矩大小。

3.受力计算受力计算是混凝土梁设计中的重要环节。

计算时需要考虑混凝土梁所受荷载的大小、位置和方向等因素，确定梁的受力情况。

混凝土梁极限承载力计算方法

混凝土梁极限承载力计算方法混凝土梁是建筑结构中应用最广泛的构件之一，常用于跨越大跨度的建筑物或桥梁中。

混凝土梁的极限承载力计算是工程设计中必不可少的一环。

本文将介绍混凝土梁极限承载力的计算方法。

一、混凝土梁的基本原理混凝土梁的承载力主要由两部分组成，即混凝土的抗压强度和钢筋的抗拉强度。

混凝土的抗压强度是指混凝土在受到压力时所能承受的最大应力值，通常用标准立方体抗压强度来表示。

钢筋的抗拉强度是指钢筋在受到拉力时所能承受的最大应力值，通常用屈服强度来表示。

混凝土梁的设计应满足以下条件：1. 混凝土的抗压强度大于或等于所需承载力；2. 钢筋的抗拉强度大于或等于所需承载力；3. 混凝土的应力应满足受力平衡和变形要求。

二、混凝土梁的极限承载力计算方法混凝土梁的极限承载力计算方法主要有两种，即弯曲承载力计算和剪切承载力计算。

1. 弯曲承载力计算弯曲承载力是指混凝土梁在受到弯曲力作用时所能承受的最大荷载。

弯曲承载力的计算需要考虑梁的受力情况、混凝土和钢筋的受力状态以及梁截面的几何形状等因素。

弯曲承载力计算的基本公式为：M = fcbh^2/6 + fctkA_s(y-d)其中，M为弯矩，fcb为混凝土轴心抗压强度，h为截面高度，fctk为混凝土轴心抗拉强度，A_s为钢筋面积，y为钢筋离上边缘的距离，d 为混凝土受压区高度。

弯曲承载力计算的具体步骤如下：（1）确定混凝土轴心抗压强度fcb和混凝土轴心抗拉强度fctk；（2）根据受力情况确定弯矩M；（3）根据截面几何形状和钢筋的分布情况确定混凝土受压区高度d；（4）根据钢筋的分布情况确定钢筋离上边缘的距离y；（5）计算弯曲承载力M。

2. 剪切承载力计算剪切承载力是指混凝土梁在受到剪切力作用时所能承受的最大荷载。

剪切承载力的计算需要考虑梁的受力情况、混凝土和钢筋的受力状态以及梁截面的几何形状等因素。

剪切承载力计算的基本公式为：V = 0.18fcbw_d其中，V为剪力，fcb为混凝土轴心抗压强度，w为截面宽度，d为混凝土受压区高度。

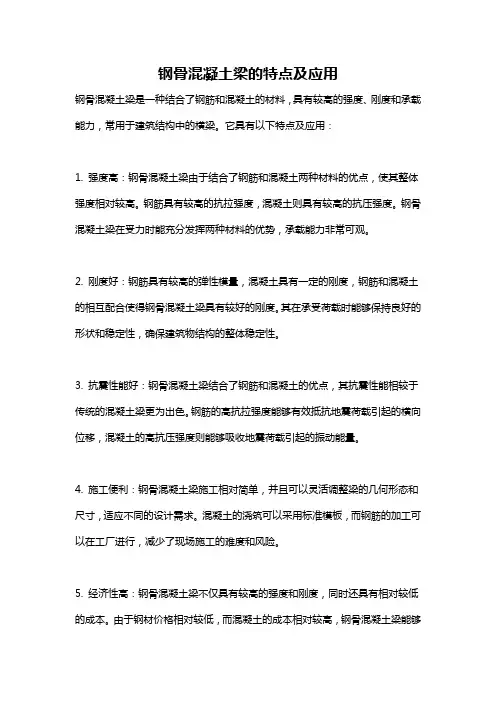

钢骨混凝土梁的特点及应用

钢骨混凝土梁的特点及应用钢骨混凝土梁是一种结合了钢筋和混凝土的材料，具有较高的强度、刚度和承载能力，常用于建筑结构中的横梁。

它具有以下特点及应用：1. 强度高：钢骨混凝土梁由于结合了钢筋和混凝土两种材料的优点，使其整体强度相对较高。

钢筋具有较高的抗拉强度，混凝土则具有较高的抗压强度。

钢骨混凝土梁在受力时能充分发挥两种材料的优势，承载能力非常可观。

2. 刚度好：钢筋具有较高的弹性模量，混凝土具有一定的刚度，钢筋和混凝土的相互配合使得钢骨混凝土梁具有较好的刚度。

其在承受荷载时能够保持良好的形状和稳定性，确保建筑物结构的整体稳定性。

3. 抗震性能好：钢骨混凝土梁结合了钢筋和混凝土的优点，其抗震性能相较于传统的混凝土梁更为出色。

钢筋的高抗拉强度能够有效抵抗地震荷载引起的横向位移，混凝土的高抗压强度则能够吸收地震荷载引起的振动能量。

4. 施工便利：钢骨混凝土梁施工相对简单，并且可以灵活调整梁的几何形态和尺寸，适应不同的设计需求。

混凝土的浇筑可以采用标准模板，而钢筋的加工可以在工厂进行，减少了现场施工的难度和风险。

5. 经济性高：钢骨混凝土梁不仅具有较高的强度和刚度，同时还具有相对较低的成本。

由于钢材价格相对较低，而混凝土的成本相对较高，钢骨混凝土梁能够有效节约材料成本。

钢骨混凝土梁的应用非常广泛，特别适合用于大跨度和多层建筑中。

以下是一些常见的应用场景：1. 建筑物横梁：钢骨混凝土梁常用于建筑物的横梁系统中，承载建筑物的重量，并将荷载引导到承重墙或柱上。

钢骨混凝土梁能够有效分担荷载，提高建筑物的整体稳定性。

2. 桥梁：钢骨混凝土梁在桥梁工程中得到广泛应用。

由于桥梁需要承受车辆荷载的冲击和动载荷的作用，钢骨混凝土梁的高强度和良好的刚度能够满足桥梁的承载需求。

3. 厂房和工业设施：钢骨混凝土梁在厂房和工业设施的建设中常被使用。

其优良的抗震性能和刚度能够满足工业设施对结构强度和稳定性的要求。

4. 超高层建筑：在超高层建筑中，钢骨混凝土梁能够有效承载建筑物的重量，并保证建筑物的整体稳定性。

钢-混凝土组合梁计算原理及截面设计

钢-混凝土组合梁计算原理及截面设计钢-混凝土组合梁计算原理及截面设计钢-混凝土组合梁是在钢结构和混凝土结构基础上发展起来的一种新型结构型式。

它主要通过在钢梁和混凝土翼缘板之间设置剪力连接件（栓钉、槽钢、弯筋等），抵抗两者在交界面处的掀起及相对滑移，使之成为一个整体而共同工作。

钢－混凝土组合梁同钢筋混凝土梁相比，可以减轻结构自重，减小地震作用，减小截面尺寸，增加有效使用空间，节省支模工序和模板，缩短施工周期，增加梁的延性等。

同钢梁相比，可以减小用钢量，增大刚度，增加稳定性和整体性，增强结构抗火性和耐久性等。

近年来，钢－混凝土组合梁在我国城市立交桥梁及建筑结构中已得到了越来越广泛的应用，并且正朝着大跨方向发展。

钢－混凝土组合梁在我国的应用实践表明，它兼有钢结构和混凝土结构的优点，具有显著的技术经济效益和社会效益，适合我国基本建设的国情，是未来结构体系的主要发展方向之一。

计算原理在钢－混凝土组合梁弹性分析中，采用以下假定：1、钢材与混凝土均为理想的弹性体。

2、钢筋混凝土翼缘板与钢梁之间有可靠的连接交互作用，相对滑移很小，可以忽略不计。

3、平截面假定依然成立。

4、不考虑混凝土翼缘板中的钢筋（该假设只在正弯矩承载力计算时成立，负弯矩承载力计算式需考虑钢筋作用[1]）。

钢－混凝土组合梁弹性分析采用换算截面法。

(a)表示换算前截面，(b)表示换算后截面。

换算截面法的基本原理是：混凝土翼缘板按照总力不变及应变相同条件，换算成弹性模量为Es、应力为бs的与钢等价的换算截面面积。

具体计算时，为了混凝土截面重心高度换算前后保持不变，换算时混凝土翼缘板厚度不变而仅将翼缘板有效翼缘宽度be除以α E（钢材弹性模量与混凝土弹性模量的比值。

求得等价的钢梁截面后，可以按照材料力学的方法来计算截面的抗弯承载力。

设换算后截面的惯性矩为 I换算，换算截面形心轴距离钢梁底部为y 换算，组合梁总高为y换算作用在截面上的弯矩为M，而组合梁挠度的计算，则按照换算截面惯性矩计算组合梁截面刚度后，再由结构力学的方法计算梁的挠度。

钢-混组合梁承载力计算原理

钢-混组合梁承载力计算原理
钢-混组合梁是由钢和混凝土组合而成的一种梁，通常用于大跨
度建筑或桥梁等工程中。

其承载力计算原理涉及到结构力学和材料
力学等多个方面。

首先，钢-混组合梁的承载力计算原理涉及到梁的受力分析。

在
计算承载力时需要考虑梁的受力情况，包括弯矩、剪力、轴力等。

钢-混组合梁由钢和混凝土组合而成，因此在计算承载力时需要考虑
两种材料的受力情况，以及它们之间的相互作用。

其次，钢-混组合梁的承载力计算原理还涉及到材料的力学性能。

钢材和混凝土材料在受力时具有不同的特性，包括弹性模量、屈服
强度、抗拉强度等。

在计算承载力时需要结合这些材料的力学性能
参数，进行受力分析和计算。

另外，钢-混组合梁的承载力计算原理还包括了设计规范和标准
的要求。

不同的国家和地区都有针对钢-混组合梁设计的相关规范和
标准，这些规范和标准包括了对梁的受力分析、材料力学性能要求、构件尺寸和配筋要求等方面的规定。

在计算承载力时需要符合相应
的设计规范和标准的要求。

综上所述，钢-混组合梁的承载力计算原理涉及到梁的受力分析、材料力学性能以及设计规范和标准的要求。

通过综合考虑这些方面
的因素，可以对钢-混组合梁的承载力进行准确的计算和评估。

钢筋混凝土梁计算

钢筋混凝土梁计算在建筑结构中，钢筋混凝土梁是一种常见且重要的构件，它承担着将荷载传递到支座的重要任务。

要确保梁的安全性和可靠性，就需要进行准确的计算。

接下来，让我们详细了解一下钢筋混凝土梁计算的相关知识。

钢筋混凝土梁的计算主要包括正截面承载力计算和斜截面承载力计算。

正截面承载力计算的目的是确定梁在纵向受力时，混凝土和钢筋所能承受的最大弯矩，从而保证梁在正常使用情况下不会发生破坏。

在计算正截面承载力时，我们首先要确定梁的截面尺寸和混凝土强度等级。

混凝土强度等级的选择会直接影响梁的承载能力。

然后，需要计算梁的有效高度。

有效高度是指从受压区边缘到受拉钢筋合力点的距离。

这个参数对于后续的计算至关重要。

接下来，要判断梁是属于适筋梁、超筋梁还是少筋梁。

适筋梁是最为理想的情况，其破坏过程有明显的预兆，属于延性破坏。

超筋梁由于钢筋配置过多，在破坏时混凝土被压碎，但钢筋尚未达到屈服强度，属于脆性破坏，在设计中应避免。

少筋梁则由于钢筋配置过少，一旦受拉区混凝土开裂，钢筋很快就会屈服，导致梁的破坏，同样需要避免。

在确定梁的类型后，就可以根据相应的公式计算正截面的承载力。

这个过程中需要考虑混凝土的抗压强度、钢筋的抗拉强度以及它们在梁截面上的布置情况等因素。

斜截面承载力计算则是为了保证梁在受到斜向剪力作用时不会发生剪切破坏。

斜截面破坏通常比正截面破坏更为突然，因此斜截面承载力的计算同样不容忽视。

在计算斜截面承载力时，需要考虑混凝土的抗剪强度、箍筋和弯起钢筋的抗剪作用。

箍筋的配置间距和直径、弯起钢筋的数量和位置等都会影响梁的抗剪能力。

此外，还需要考虑梁的剪跨比。

剪跨比是指梁的计算截面所承受的弯矩与剪力的比值。

不同的剪跨比会导致梁的破坏形态有所不同，从而影响斜截面承载力的计算方法。

除了承载力计算，钢筋混凝土梁的变形计算也是重要的一部分。

梁在荷载作用下会产生挠度和裂缝，过大的挠度和裂缝宽度会影响梁的正常使用和耐久性。

在进行变形计算时，需要考虑混凝土的弹性模量、钢筋的弹性模量以及梁的截面惯性矩等参数。

大跨度实腹式钢骨混凝土梁
