H3C交换机的端口配置

合集下载

H3C交换机的端口限速基本配置方法

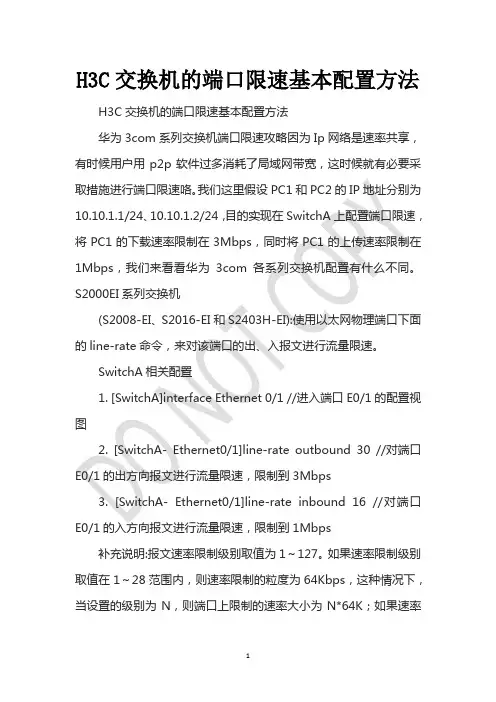

H3C交换机的端口限速基本配置方法H3C交换机的端口限速基本配置方法华为3com系列交换机端口限速攻略因为Ip网络是速率共享，有时候用户用p2p软件过多消耗了局域网带宽，这时候就有必要采取措施进行端口限速咯。

我们这里假设PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24，目的实现在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps，我们来看看华为3com各系列交换机配置有什么不同。

S2000EI系列交换机(S2008-EI、S2016-EI和S2403H-EI):使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

SwitchA相关配置1. [SwitchA]interface Ethernet 0/1 //进入端口E0/1的配置视图2. [SwitchA- Ethernet0/1]line-rate outbound 30 //对端口E0/1的出方向报文进行流量限速，限制到3Mbps3. [SwitchA- Ethernet0/1]line-rate inbound 16 //对端口E0/1的入方向报文进行流量限速，限制到1Mbps补充说明:报文速率限制级别取值为1～127。

如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。

S2000-SI和S3000-SI系列交换机(S2026C/Z-SI、S3026C/G/S-SI和E026-SI) :使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

SwitchA相关配置1. [SwitchA]interface Ethernet 0/1 //进入端口E0/1的配置视图2. [SwitchA- Ethernet0/1]line-rate outbound 2 //对端口E0/1的出方向报文进行流量限速，限制到6Mbps3. [SwitchA- Ethernet0/1]line-rate inbound 1 //对端口E0/1的入方向报文进行流量限速，限制到3Mbps 补充说明:对端口发送或接收报文限制的总速率，这里以8个级别来表示，取值范围为1～8，含义为：端口工作在10M速率时，1～8分别表示312K，625K，938K，1.25M，2M，4M，6M，8M；端口工作在100M速率时，1～8分别表示3.12M，6.25M，9.38M，12.5M，20M，40M，60M，80M。

H3C 3600 网络端口配置

H3C 3600 网络交换机端口配置28口的2个模块2个千兆进口因为公司叫我试交换机配置请问我要设置28口为进线；1口直接到客户端因为我是实验所以28口是通过路由接进来的（不知道进线要不要设置IP自动获取）VLAN 一定要设置吗？还有如果我给1口绑定了MAC 和IP 网关怎么设？1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由dis vlan 显示vlanname text 指定当前vlan的名称undo name 取消[h3c] vlan 2[h3c-vlan2]name test vlandis users 显示用户dis startup 显示启动配置文件的信息dis user-interface 显示用户界面的相关信息dis web users 显示web用户的相关信息。

H3C交换机配置.pdf

H3C交换机Trunk端口配置

组网需求：之勘阻及广创作1．SwitchA与SwitchB用trunk互连,相同VLAN的PC之间可以互访,分歧VLAN的PC之间禁止互访；2．PC1与PC2之间在分歧VLAN,通过设置上层三层交换机SwitchB的VLAN接口10的IP地址为10.1.1.254/24,VLAN接口20的IP地址为20.1.1.254/24可以实现VLAN间的互访.组网图：1．VLAN内互访,VLAN间禁访2．通过三层交换机实现VLAN间互访配置步伐：实现VLAN内互访VLAN间禁访配置过程SwitchA相关配置：1．创立（进入）VLAN10,将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12．创立（进入）VLAN20,将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23．将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchA]interfaceGigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk [SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20SwitchB相关配置：1．创立（进入）VLAN10,将E0/10加入到VLAN10[SwitchB]vlan 10[SwitchB-vlan10]port Ethernet 0/102．创立（进入）VLAN20,将E0/20加入到VLAN20[SwitchB]vlan 20[SwitchB-vlan20]port Ethernet 0/203．将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchB]interfaceGigabitEthernet 1/1[SwitchB-GigabitEthernet1/1]port link-type trunk [SwitchB-GigabitEthernet1/1]port trunk permit vlan 10 20通过三层交换机实现VLAN间互访的配置SwitchA相关配置：1．创立（进入）VLAN10,将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12．创立（进入）VLAN20,将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23．将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchA]interfaceGigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk [SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20 SwitchB相关配置：1．创立VLAN10[SwitchB]vlan 102．设置VLAN10的虚接口地址[SwitchB]interfacevlan 103．创立VLAN20[SwitchB]vlan 204．设置VLAN20的虚接口地址[SwitchB]interfacevlan 205．将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchA]interfaceGigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk [SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20。

h3c交换机的端口模式配置

h3c交换机的端口模式配置一．交换机的端口模式配置以太网端口有三种链路类型：access、hybrid和trunk。

Access 类型的端口只能属于一个vlan，一般用于连接计算机的端口；trunk类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，一般用于交换机之间连接的端口；hybrid类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，可以用于交换机之间的连接，也可以用于连接用户的计算机。

而hybrid和trunk的不同之处在于hybrid 端口可以允许多个vlan的报文发送时不打标签，而trunk端口只允许缺省vlan的报文发送时不打标签。

设置以太网端口的链路类型：Port link-type trunk|access|hybrid在一台以太网交换机上，trunk端口和hybrid端口不能同时被设置。

如果某端口被指定为镜像端口，则不能再被设置为trunk端口，反之亦然。

缺省情况下，端口为access端口。

Access端口加入的vlan必须已经存在并且不能是vlan1；trunk 端口加入的vlan不能是vlan1；hybrid端口加入的vlan必须已经存在。

Hybrid端口还可以设置哪些vlan的报文打上标签，哪些不打标签，为实现对不同vlan报文执行不同处理流程打下基础。

Access端口只属于一个vlan，所以不需要设置它的缺省vlan；hybrid端口和trunk端口属于多个vlan，所以需要设置缺省vlan id。

如果设置了端口的缺省vlanid，当端口接收到不带标签的报文后，则将其转发到属于缺省vlan的端口；当端口发送带有标签的报文时，如果该报文的vlanid与端口缺省的vlanid相同，则系统将去掉该报文的标签，然后再发送该报文。

Trunk端口不能和isolate-user-vlan同时配置；hybrid端口可以和isolate-user-vlan同时配置。

H3C交换机的端口配置

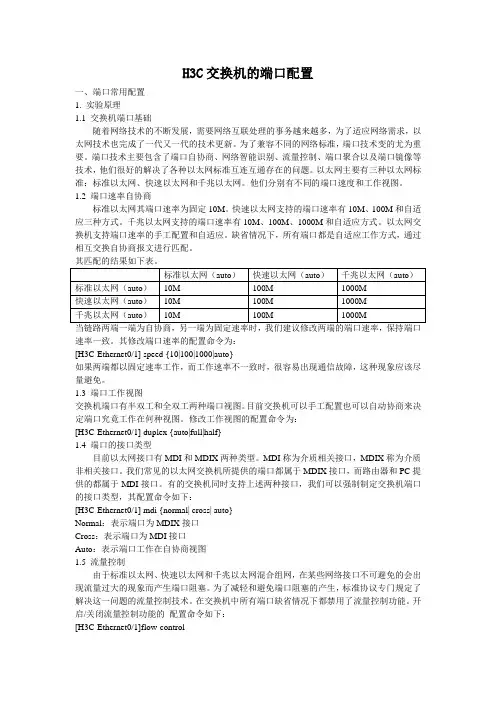

H3C交换机的端口配置一、端口常用配置1. 实验原理1.1 交换机端口基础随着网络技术的不断发展，需要网络互联处理的事务越来越多，为了适应网络需求，以太网技术也完成了一代又一代的技术更新。

为了兼容不同的网络标准，端口技术变的尤为重要。

端口技术主要包含了端口自协商、网络智能识别、流量控制、端口聚合以及端口镜像等技术，他们很好的解决了各种以太网标准互连互通存在的问题。

以太网主要有三种以太网标准：标准以太网、快速以太网和千兆以太网。

他们分别有不同的端口速度和工作视图。

1.2 端口速率自协商标准以太网其端口速率为固定10M。

快速以太网支持的端口速率有10M、100M和自适应三种方式。

千兆以太网支持的端口速率有10M、100M、1000M和自适应方式。

以太网交换机支持端口速率的手工配置和自适应。

缺省情况下，所有端口都是自适应工作方式，通过相互交换自协商报文进行匹配。

其匹配的结果如下表。

速率一致。

其修改端口速率的配置命令为：[H3C-Ethernet0/1] speed {10|100|1000|auto}如果两端都以固定速率工作，而工作速率不一致时，很容易出现通信故障，这种现象应该尽量避免。

1.3 端口工作视图交换机端口有半双工和全双工两种端口视图。

目前交换机可以手工配置也可以自动协商来决定端口究竟工作在何种视图。

修改工作视图的配置命令为：[H3C-Ethernet0/1] duplex {auto|full|half}1.4 端口的接口类型目前以太网接口有MDI和MDIX两种类型。

MDI称为介质相关接口，MDIX称为介质非相关接口。

我们常见的以太网交换机所提供的端口都属于MDIX接口，而路由器和PC提供的都属于MDI接口。

有的交换机同时支持上述两种接口，我们可以强制制定交换机端口的接口类型，其配置命令如下：[H3C-Ethernet0/1] mdi {normal| cross| auto}Normal：表示端口为MDIX接口Cross：表示端口为MDI接口Auto：表示端口工作在自协商视图1.5 流量控制由于标准以太网、快速以太网和千兆以太网混合组网，在某些网络接口不可避免的会出现流量过大的现象而产生端口阻塞。

H3C接入交换机应用配置流程

→snmp-agent target-host trap address udp-domain 10.0.1.200 params securityname H3C
13、保存配置: < >→save
5、telnet配置：
1）开启telnet功能： [ ]→telnet server enable
2）进入管理接口： [ ]→interface vlan-interface 1
3）配置交换机的管理ip： →ip address 10.0.0.1 255.255.255.0
4)将端口加进组里： →port link-aggregation group 10
11、修改端口速率： [-Ethernet0/1]→speed 100/1000/....../..../
12、snmp简单网络管理协议： [ ]→snmp-agent
→quit
4）创建用户： [ ]→local-user H3C
5）配置密码： [-luser-H3C]→password simple/cipler 123456
6）配置用户类型为telnet： →server-type telnet
9）设置登录方式： [-vty 0 4]→authentication-mode schent/password
用户名+密码/只用密码
6、在vlan中增加端口： [ ]→vlan 30
7）授权： →authorization-attributelevel 3
→quit
Hale Waihona Puke ）进入telnet接口的配置：[ ]→user-interface vty 0 4
[ ]→snmp-agent community read H3C

h3C huawei 交换机端口汇聚配置指南

H3C/HuaWei/3Com交换机端口汇聚配置指南目录第1章端口汇聚配置... 1-11.1 端口汇聚简介.. 1-11.1.1 端口汇聚概述.. 1-11.1.2 LACP协议简介.. 1-11.1.3 操作Key. 1-21.1.4 手工汇聚.. 1-21.1.5 静态LACP汇聚.. 1-31.1.6 动态LACP汇聚.. 1-41.1.7 端口汇聚组的类型.. 1-51.2 配置端口汇聚.. 1-61.2.1 配置手工汇聚组.. 1-61.2.2 配置静态LACP汇聚组.. 1-71.2.3 配置动态LACP汇聚组.. 1-81.3 端口汇聚配置显示与维护.. 1-91.4 以太网端口汇聚配置举例.. 1-9第1章端口汇聚配置1.1 端口汇聚简介1.1.1 端口汇聚概述端口汇聚是将多个物理以太网端口汇聚在一起形成一个逻辑上的汇聚组，使用汇聚服务的上层实体把同一汇聚组内的多条物理链路视为一条逻辑链路。

端口汇聚可以实现出/入负荷在汇聚组中各个成员端口之间分担，以增加带宽。

同时，同一汇聚组的各个成员端口之间彼此动态备份，提高了连接可靠性。

按照汇聚方式的不同，端口汇聚可以分为手工汇聚、静态LACP汇聚和动态LACP汇聚。

按照汇聚组类型的不同，端口汇聚组可以分为负载分担汇聚组和非负载分担汇聚组。

同一个汇聚组中端口的基本配置必须保持一致，基本配置主要包括STP、QoS、VLAN、端口属性等相关配置。

l STP配置包括：端口的STP使能/关闭、与端口相连的链路属性（如点对点或非点对点）、STP优先级、STP开销、STP标准报文格式、报文发送速率限制、是否环路保护、是否根保护、是否为边缘端口等。

l QoS配置包括：流量限速、优先级标记、缺省的802.1p优先级、带宽保证、拥塞避免、流重定向、流量统计等。

l VLAN配置包括：端口上允许通过的VLAN、端口缺省VLAN ID。

l 端口属性配置包括：端口的速率、双工模式、链路类型（即Trunk、Hybrid、Access类型）。

H3C交换机配置命令

conf 进入全局配置模式in s0 进入serial 0 端口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配enca hdlc/ppp 捆绑链路协议hdlc 或者pppip unn e0exit 回到全局配置模式in e0 进入以太接口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配exit 回到全局配置模式ip route 0.0.0.0 0.0.0.0 s 0 添加路由表ena password 口令writeH3C路由器配置：普通用户模式enable 转入特权用户模式exit 退出配置help 系统帮助简述language 语言模式切换特权用户模式H3C路由器配置：特权用户模式clear 清除各项统计信息clock 管理系统时钟configure 进入全局配置模式debug 开启调试开关disable 返回普通用户模式download 下载新版本软件和配置文件erase 擦除FLASH中的配置exec-timeout 打开EXEC超时退出开关exit 退出配置first-config 设置或清除初次配置标志help 系统帮助简述language 语言模式切换monitor 打开用户屏幕调试信息输出开关no 关闭调试开关ping 检查网络主机连接及主机是否可达reboot 路由器重启setup 配置路由器参数show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器unmonitor 关闭用户屏幕调试信息输出开关write 将当前配置参数保存至FLASH MEM中ping 检查网络主机连接及主机是否可达show 显示系统运行信息telnet 远程登录功能。

H3C各种型号交换机端口镜像配置方法

H3C各种型号交换机端口镜像配置方法总结~一、端口镜像概念：Port Mirror(端口镜像）是用于进行网络性能监测。

可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。

二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不同方式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像（观测）端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

[SwitchA] port monitor ethernet 1/0/152. 设置端口1/0/0为被镜像端口，对其输入输出数据都进行镜像。

H3C交换机配置端口trunk、hybrid应用配置

H3C交换‎机配置端口‎t runk‎、hybr‎i d应用配‎置1，端‎口trun‎k应用‎『配置环境‎参数』1‎.PC1的‎I P地址为‎10.1.‎1.1/2‎4，PC2‎的IP地址‎为10.1‎.1.2/‎24，PC‎3的IP地‎址为10.‎1.1.3‎/24，P‎C4的IP‎地址为10‎.1.1.‎4/24；‎2.P‎C1和PC‎2分别连接‎到交换机S‎w itch‎A的端口E‎0/1和E‎0/2，端‎口分属于V‎L AN10‎和20；P‎C3和PC‎4分别连接‎在交换机S‎w itch‎B的端口E‎0/10和‎E0/20‎，端口分别‎属于VLA‎N10和2‎0。

3‎.Swit‎c hA通过‎端口G2/‎1，连接到‎S witc‎h B的端口‎G1/1；‎S witc‎h A的端口‎G2/1和‎S witc‎h B的端口‎G1/1均‎是Trun‎k端口，而‎且允许VL‎A N10和‎V LAN2‎0通过。

‎『组网需‎求』1.‎S witc‎h A与Sw‎i tchB‎之间相同V‎L AN的P‎C之间可以‎互访。

‎2.Swi‎t chA与‎S witc‎h B之间不‎同VLAN‎的PC之间‎禁止互访。

‎『交换‎机Trun‎k端口配置‎流程』利‎用将端口配‎置为Tru‎n k端口来‎完成在不同‎交换机之间‎透传VLA‎N，达到属‎于相同VL‎A N的PC‎机，跨交换‎机进行二层‎访问；或者‎不同VLA‎N的PC机‎跨交换机进‎行三层访问‎的目的。

‎『配置过‎程』【‎S witc‎h A相关配‎置】1.‎创建（进入‎）VLAN‎10，将E‎0/1加入‎到VLAN‎10[S‎w itch‎A]vla‎n 10‎[Swit‎c hA-v‎l an10‎]port‎Ethe‎r net ‎0/1‎2. 创建‎（进入）V‎L AN20‎，将E0/‎2加入到V‎L AN20‎[Swi‎t chA]‎v lan ‎20[S‎w itch‎A-vla‎n20]p‎o rt E‎t hern‎e t 0/‎23.‎将端口G2‎/1配置为‎T runk‎端口，并允‎许VLAN‎10和VL‎A N20通‎过[Sw‎i tchA‎]inte‎r face‎Giga‎b itEt‎h erne‎t 1/1‎[Swi‎t chA-‎G igab‎i tEth‎e rnet‎1/1]p‎o rt l‎i nk-t‎y pe t‎r unk‎[Swit‎c hA-G‎i gabi‎t Ethe‎r net1‎/1]po‎r t tr‎u nk p‎e rmit‎vlan‎10 2‎0【S‎w itch‎B相关配置‎】1.创‎建（进入）‎V LAN1‎0，将E0‎/10加入‎到VLAN‎10[S‎w itch‎A]vla‎n 10‎[Swit‎c hA-v‎l an10‎]port‎Ethe‎r net ‎0/10‎2.创建‎（进入）V‎L AN20‎，将E0/‎20加入到‎V LAN2‎0[Sw‎i tchA‎]vlan‎20[‎S witc‎h A-vl‎a n20]‎p ort ‎E ther‎n et 0‎/20‎3.将端口‎G2/1配‎置为Tru‎n k端口，‎并允许VL‎A N10和‎V LAN2‎0通过[‎S witc‎h A]in‎t erfa‎c e Gi‎g abit‎E ther‎n et 2‎/1[S‎w itch‎A-Gig‎a bitE‎t hern‎e t2/1‎]port‎link‎-type‎trun‎k[Sw‎i tchA‎-Giga‎b itEt‎h erne‎t2/1]‎p ort ‎t runk‎perm‎i t vl‎a n 10‎20‎2，端口‎h ybri‎d应用‎『配置环境‎参数』1‎.PC1、‎P C2和P‎C3分别连‎接到二层交‎换机Swi‎t chA的‎端口E0/‎1、E0‎/2和 E‎0/3，端‎口分属于V‎L AN10‎、20和3‎0，服务器‎连接到端口‎G2/1，‎属于VLA‎N100。

H3C交换机端口限速配置

H3C交换机端口限速配置组网需求：在Switch上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps。

配置步骤：一、S2000EI系列交换机端口限速配置流程1．进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12．对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303．对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 164．补充说明报文速率限制级别取值为1～127。

如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps；此系列交换机的具体型号包括：S2008-EI、S2016-EI和S2403H-EI。

二、S2000-SI和S3000-SI系列交换机端口限速配置流程1．进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12．对端口E0/1的出方向报文进行流量限速，限制到6Mbps[SwitchA- Ethernet0/1]line-rate outbound 23．对端口E0/1的入方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate inbound 14．补充说明对端口发送或接收报文限制的总速率，这里以8个级别来表示，取值范围为1～8，含义为：端口工作在10M速率时，1～8分别表示312K，625K，938K，1.25M，2M，4M，6M，8M；端口工作在100M速率时，1～8分别表示3.12M，6.25M，9.38M，12.5M，20M，40M，60M，80M；此系列交换机的具体型号包括：S2026C/Z-SI、S3026C/G/S-SI和E026-SI。

H3C交换机Trunk端口配置

组网需求：之邯郸勺丸创作1．SwitchA与SwitchB用trunk互连,相同VLAN的PC之间可以互访,不合VLAN的PC之间禁止互访；2．PC1与PC2之间在不合VLAN,通过设置上层三层交换机SwitchB的VLAN接口10的IP地址为10.1.1.254/24,VLAN接口20的IP地址为20.1.1.254/24可以实现VLAN间的互访.组网图：1．VLAN内互访,VLAN间禁访2．通过三层交换机实现VLAN间互访配置步调：实现VLAN内互访VLAN间禁访配置过程SwitchA相关配置：1．创建（进入）VLAN10,将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12．创建（进入）VLAN20,将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23．将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchA]interfaceGigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk [SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20 SwitchB相关配置：1．创建（进入）VLAN10,将E0/10加入到VLAN10[SwitchB]vlan 10[SwitchB-vlan10]port Ethernet 0/102．创建（进入）VLAN20,将E0/20加入到VLAN20[SwitchB]vlan 20[SwitchB-vlan20]port Ethernet 0/203．将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchB]interfaceGigabitEthernet 1/1[SwitchB-GigabitEthernet1/1]port link-type trunk [SwitchB-GigabitEthernet1/1]port trunk permit vlan 10 20通过三层交换机实现VLAN间互访的配置SwitchA相关配置：1．创建（进入）VLAN10,将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12．创建（进入）VLAN20,将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23．将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchA]interfaceGigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk [SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20 SwitchB相关配置：1．创建VLAN10[SwitchB]vlan 102．设置VLAN10的虚接口地址[SwitchB]interfacevlan 103．创建VLAN20[SwitchB]vlan 204．设置VLAN20的虚接口地址[SwitchB]interfacevlan 205．将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchA]interfaceGigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk [SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20。

h3c交换机配置教程

h3c交换机配置教程H3C交换机是中国华三公司生产的一种网络设备，广泛应用于企业网络中。

以下是H3C交换机的基本配置教程。

首先，要进入交换机的配置模式，可以通过串口或者网络连接进入交换机的CLI界面。

登录后输入用户名和密码进行身份验证。

接下来，需要配置交换机的基本网络设置。

例如配置管理IP 地址，用于管理交换机。

可以通过以下命令进行配置：```sysip address ip-address mask```其中，ip-address是设定的IP地址，mask是设定的子网掩码。

然后，需要配置交换机的VLAN。

VLAN是虚拟局域网，可以将交换机中的端口划分到不同的VLAN中，实现不同VLAN之间的隔离。

通过以下命令进行配置：```vlan [vlan-id]name vlan-namequit```其中，vlan-id是VLAN的ID号，vlan-name是VLAN的名称。

接下来，需要配置交换机的端口。

可以将端口划分到不同的VLAN中，或者配置端口的速率、双工模式等。

例如，配置端口1划分到VLAN2中，并设置为全双工模式：```interface GigabitEthernet 1/0/1port link-type accessport default vlan 2port duplex fullquit```然后，需要配置交换机的链路聚合。

链路聚合可以将多个物理链路捆绑成一个逻辑链路，提高带宽和冗余性。

通过以下命令进行配置：```interface Eth-Trunk [trunk-id]trunkport [port-list] mode [mode]quit```其中，trunk-id是链路聚合组的ID号，port-list是捆绑的物理端口列表，mode是链路聚合的模式。

最后，还可以配置交换机的安全性和监控功能。

例如，配置交换机的密码安全性，可以通过以下命令进行配置：```password-recovery enableaaalocal-user admin password irreversible-cipher [password]local-user admin service-type terminallocal-user admin privilege level 15```其中，password是设定的密码。

H3C交换机配置

1、win7通过超级终端进入H3C交换机，端口设置需要修改2、输入sys进入配置模式3、进入24端口（在输入命令时按Tab键会智能补全命令）[H3C]i nterface GigabitEthernet 1/0/244、设置24端口为trunk 口[H3C-GigabitEthernet 1/0/24]port lin k-type trunk [H3C-GigabitEthernet 1/0/24]port trunk permit vlan all[H3C-GigabitEthernet 1/0/24]quit[H3C]i nterface GigabitEthernet 1/0/1 [H3C-GigabitEthernet 1/0/1]port access vlan 101[H3C-GigabitEthernet 1/0/1]quit6 进入端口2,设置端口2为vlan102[H3C]i nterface GigabitEthernet 1/0/2 [H3C-GigabitEthernet 1/0/1]port access vlan 102[H3C-GigabitEthernet 1/0/1]quit更他康KEl奁吉训产HQ特送厂I Wft-iHi D b 器--na [a*XApr 26 12:02:34:696 2000 II3C SHELL/5/SHLLL. LOGIN; Console legged in from auxO.<H3C>sysS vs ten Vien: relurn to User View with* Ctrl+Z*tH3ClinirH3Clinterface gig[H3Clin1erface GigabilEthernetf U3C-Gijjdbi It thernet 1/0/21 ]pro t 1 ink-type irunlka.K lliir ecooiiized found at … position.[H9C GigabitLtherneil/fl/24 Jport link tvpe trunkLH3C Cigobi t Ethernetl/0/24 jprot trunk pernit vlan all黑Unrecconi^ed coHrurid Fuuncl dt … position.I H3C-Gif>ab i I E t her r>e tl/0/24 J port trunk pemit vlan allPl eflse *jai I . ..... .... .............................................. .. Done .H9C-Gi(|ebi tE therneti/0/2i- Jqui \ H9C)i nterface digH3C1interface GigabitFthernetH3C-GigfihiiEthernetl/H/11 portLH3C GigahiiLthernetl/U/lJquitH3C lint er face GitjabitEth^rn&tH3C Ci9<it)±IELhernetl/H/2J|wrtH3OG 丄凹bi t E t hvrnetl/0/2]qui t己护S W.flSil EMt沖9600 a N 1 NUM1/A/lAccess uLdn 1H11/0/2dece^ii vldh 182[H3C]i nterface GigabitEthernet 1/0/3[H3C-GigabitEthernet 1/0/1]port access vlan 103 [H3C-GigabitEthernet 1/0/1]quit8、进入端口4,设置端口4为vlan104[H3C]i nterface GigabitEthernet 1/0/4 [H3C-GigabitEthernet 1/0/1]port access vlan 104[H3C-GigabitEthernet 1/0/1]quit己巧■Ft 竺竺空世N i NLM 9、输入save 保存配置三心J| ^iE *V)刊1■:口同 E ^31(K| 口②叵药殆占聞10、进入vian101，设置端口 9-16为vian101 (给vlan 批量添加端口) [H3C]vla n 101[H3C-vla n101]port GigabitEthernet 1/0/9 to GigabitEthernet 1/0/16 [H3C-vla n101]quitIHWI KE T- Ci fS^tP 扭誠F )bi* wr ii I li^n to the cleuice. fire you sure? [V/Nl FgHf Irish :/s tar tup. cFgl (To lrrii/n Ihn nxist i 『ilonmno i inching nd, press Hie enterkey): fl fish :/startup .effl existSf overwrite? IV/N )w Validating file. Ploose visit■ F ,.Saufid th* current corfiguration to *flinbo^rd dftuice 5；uccessfully. Confi^uratiar is sailed tc device successf LL 11$J . UiJUJvlan 101 lH3C-ulanl011port IH3C-vlanl01Jport IH3C-vljnl01Jport iH3C vlftidBUouit IH3CJError: Ihis VI AN does not exisi, (HOC GigabitEthernetV^/41q (H3C-CigabitEtherretl/0/ilquit [HSClvIHSClvlan 104 IH3C-诃血UMMLHSC-vlardlMlquit IHSCJinterIdee GicjabitLlIi^rnet [H3C-Giydbi tE ihcrnc^t 1/0/4 IpDrl [HSC-GiguIii tElhcrue tl/0/ilaui t [|l3ClsBwe The current ronfiguration will Please 门购11 the filp nrim4*□(：VB/t dcceus uldii 104 GigobitEthornet 1/0/9 to gig Cig^bittthern&t 1/0/9 lo Giciabittthern^t 1/0/1611、进入vian102,设置端口 17-20为端口 102 （给vlan 批量添加端口） [H3C]vla n 101 [H3C-vla n101]port GigabitEthernet 1/0/9 to GigabitEthernet 1/0/16[H3C-vla n101]quit hie - A * ■ ---- ------- -- * [H3C vlflnlMJqui t (H3C Ji nterf ace Giadbit Ethernet FH3C-Gi gabitEtharnet!/0/4]pori [H3C-fii qabi tEtherneil/W/4]quii lH3Clsaue The current configuration will Please input the file nene(".cf^Hflash:/startup .cfgj (\o leave the existing tilercine uftcbiaft^ed t Dress th 戌 enter key) r f Ldsh:/fet<jrtLip. cfg exists h cuerwri te? L V/Nl : y Vulidut ing file. Pleuxe tiui. L …… Suued the currenl conf i<juriilion to ouiiibudrcl 丄8 success rull^1. Cunri^urdtion is IHXlvlan lfll [H3C-vlan101Iport [H3C-vlflnlBIIpnrt [H3C-vlflnlflllpnrt [HJC-vlianlfll Iqui \ [lOClvlan 162 [HOC-'.*l du 1021 por L njOC-vldDlOJlpur t [H3C vlanl^2Iport (IOC vlanlA2]port [H3C vlenl021quit nnm 1/0/i ficce^s ulan 10^ be wriiten to the device, fire you sure? LV/N J : y Gi (pbi iEiherrwi G i gah i 十Fthrrnot stcuessfull^. l/fl/9 to gig l/fl/9 i n Gi jfihi fTthemet 1/0/16 gjd . GivabitEtheriKi to gig GigabitEthernet 1/8/17 to gig GigabitElbicrnet 1/0/17 to CigabitEtliernet 1/0/204600 e-M-iH3C 交换机恢复出厂设置第一步：交换机上电，超级终端上会显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符 “ <H3C>b 圖虱£1四国劇—Press. Ctrl G to 目Boot Hornr.. 0 ftuto twoi Ilf)..T ・ngu . .. ............ .... .......... 二 fik*siortirg at 0x8HL&fl 叱0 .User interfoce ouxtl is auciJcble.第二步：输入命令“reset saved-configuration ”，会提示是否擦除配置文件, 按“ Y ”<H3C| Hie exased.^Are you. sure? [讪仏Conf iguiatiam m the b device is b eCLng cle Pleasewait,■■ VConfiguration in the device^is' cleaied.第三步：再输入命令“ reboot ” ，会提示是否重启设备，按“ Y ”。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

为了兼容不同的网络标准，端口技术变的尤为重要。

端口技术主要包含了端口自协商、网络智能识别、流量控制、端口聚合以及端口镜像等技术，他们很好的解决了各种以太网标准互连互通存在的问题。

以太网主要有三种以太网标准：标准以太网、快速以太网和千兆以太网。

他们分别有不同的端口速度和工作视图。

1.2 端口速率自协商标准以太网其端口速率为固定10M。

快速以太网支持的端口速率有10M、100M和自适应三种方式。

千兆以太网支持的端口速率有10M、100M、1000M和自适应方式。

以太网交换机支持端口速率的手工配置和自适应。

缺省情况下，所有端口都是自适应工作方式，通过相互交换自协商报文进行匹配。

其匹配的结果如下表。

速率一致。

1.3 端口工作视图交换机端口有半双工和全双工两种端口视图。

目前交换机可以手工配置也可以自动协商来决定端口究竟工作在何种视图。

修改工作视图的配置命令为：[H3C-Ethernet0/1] duplex {auto|full|half}1.4 端口的接口类型目前以太网接口有MDI和MDIX两种类型。

MDI称为介质相关接口，MDIX称为介质非相关接口。

我们常见的以太网交换机所提供的端口都属于MDIX接口，而路由器和PC提供的都属于MDI接口。

为了减轻和避免端口阻塞的产生，标准协议专门规定了解决这一问题的流量控制技术。

在交换机中所有端口缺省情况下都禁用了流量控制功能。

开启/关闭流量控制功能的配置命令如下：[H3C-Ethernet0/1]flow-control[H3C-Ethernet0/1]undo flow-control2．实验内容：以太网交换机物理端口常见配置3．实验目的：掌握以太网交换机物理端口常见命令及其配置方法4．实验环境：本实验采用两台交换机组网，两台交换机用一根双绞线互连，组网如下图所示5．实验步骤：华为3Com Quidway S系列中低端交换机提供了丰富多彩的功能特性，其中主要包含端口自协商等等，同时还提供端口描述等功能。

description通过这条命令，可以对以太网端口设置必要的描述，以区分各个端口。

请在以太网端口视图下进行下列配置。

例如，在S3026A物理接口e0／1上配置这样的命令：[S3026A—Ethernet0／1]description to—S3026B也可以采用缺省情况下端口的描述字符串。

duplex我们知道，以太网端口可以工作在全双工或者半双工状态下，通过接口视图下的duplex 命令，可以对以太网端口的双工状态(全双工、半双工或自协商状态)进行设置。

缺省情况下，以太网端口的双工状态为auto(自协商)状态，即自动与对端协商确定是工作在全双工状态还是半双工状态；但在实际组网中与对端交换机对接时，一般强制双方的端口都工作在全双工状态。

请在以太网端口视图下进行下列配置：[S3026A-Ethernet0／1]duplex full需要注意的是，互连交换机两端接口的工作模式应该设为设置为全双工模式。

Speed所以在对端也需要将端口Quidway S3000系列交换机的24个10BASE-T／100BASE-TX端口可以支持10Mbit／s和100Mbit／s两种速率，可以通过speed命令，根据需要选择合适的端口速率。

缺省情况下，以太网端口的速率为auto即在实际组网时通过与所连接的对端自动协商确定本端的速率。

请在以太网端口视图下进行下列配置。

[S2526A-Ethernet0／1]Speed l00通过这一条命令，把端口速率设定为100Mbps，两端速率应该设为一致。

flow-control可以通过下面的命令启动或关闭以太网端口的流量控制功能。

缺省情况下，以太网端口的流量控制为关闭状态。

[S2526A—Ethernet0/1]flow-controldisplay interface这条命令用来显示当前接口的配置信息。

[S2526A]display interface ethernet 0／1Ethernet 0／1 is upHardware is Fast Ethernet，Hardware address is 00eO-fc06-2380Auto—duplex(full)，Auto—Speed(100M)，100_BASE_TXMTU：1500，Maximum Frame Length：25608752Flow control：disabledBroadcast MAX-ratio：100％PVID：1Description：to S3026AMdi type：autoPort link-type：accessTagged VLAN ID：noneUntagged VLAN ID：1Last 5 minutes output：0 packets／sec，0 bytes／secLast 5 minutes input：0 packets／sec，0 bytes／secIput：0 packets，0 bytes0 broadcasts，0 muticastsinput：—inputerrors，0 runts，0 giants，0 throttles,O CRC0 frame，-overruns，aborts，0 ignored，-parity errorsOutput：1 packets，142 bytes0 broadcasts，1 multicasts，0 pausesOutput：-Output errors，0 underruns，-buffer failures-aborts，0 deferred，0 collisions，0 late collisions-lost carrier,-no carrier从上例我们可以看到所配置的信息。

二、配置链路聚合1．实验内容：配置端口聚合2．实验目的：掌握Quidway S系列中低端交换机端口聚合的配置命令和方法3．实验环境：本实验采用2台QuidwayS3026交换机组网，交换机之间通过3条双绞线互连，组网如4．实验步骤：链路聚合是指将多条以太网链路汇聚在一起形成一个汇聚组，以实现出／入负荷在各成员端口中的分担。

从外面看起来，一个汇聚组好像就是一个端口。

通过链路聚合，即实现了各个聚合端口的负荷分担，同时又增加了链路带宽。

在S3500系列以太网交换机中，参与汇聚组的端口的起始值必须为端口e0／1，e0／9，e0／17，每一个聚合组最多有8个端口，因此，S3500系列交换机最多支持3个汇聚组。

当然，2个千兆接口也可以实现链路聚合，如果包括2个千兆接口的话，可以支持最多4个聚合组。

值得注意的是：同一汇聚组内的以太网端口类型必须一致，并且端口号必须连续，即：如果组内的端口是同一槽内的端口，则端口号必须连续。

端口干路不支持两个设备以上的应用，只适用于802．3协议族的MAC机制，并且只能工作在全双工模式下，而且所有捆绑端口速率必须一致。

在两端交换机上输入以下命令：首先配置聚合组的所有端口工作在全双工模式，端口速率设为一致：100Mbps：进入以太网端口Ethernet 0／1：[S3026A]interface Ethernet 0／1配置Ethernet 0／1端口模式为全双工模式：[S3026A—Ethernet0／1]duplex full配置Ethernet 0／1端口速率为100M：[S3026A—Ethernet0／1]Speed l00进入以太网端口Ethernet 0／2：[S3026A—Ethernet0／1]interface Ethernet0／2配置Ethernet 0／2端口模式为全双工模式：1S3026A—Ethernet0／2]duplex full配置Ethernet 0／2端口速率为100M：[S3026A—Ethernet0／2]speed l00进入以太网端口Ethernet 0／3：IS3026A—Ethernet0／2]interfaceEthernet0／3配置Ethernet 0／3端口模式为全双工模式：[S3026A：Ethernet0／3]duplex full配置Ethernet 0／3端口速率为100M：［S3026A—Ethernet0／3]speed l00进入以太网端口Ethernet 0／1：[S3026B]interface Ethernet 0／1配置Ethernet 0／1端口模式为全双工模式：[S3026B—Ethernet0／1]duplex full配置Ethernet 0／1端口速率为100M：[S3026B—Ethernet0／1]Speed l00进入以太网端口Ethernet 0／2：[S3026B-Ethernet0／1]interfaceEthernet0／2配置Ethernet 0／2端口模式为全双工模式：[S3026B—Ethernet0／2]duplex full配置Ethernet 0／2端口速率为100M：[S3026B—Ethernet0／2]Speed l00进入以太网端口Ethernet 0／3：[S3026B—Ethernet0／2]interface Ethernet0／3配置Ethernet 0／2端口模式为全双工模式[S3026B-Ethernet0／3]duplex full配置Ethernet 0／2端口速率为100M：[S3026B-Ethernet0／3]Speed l00其次，在交换机上配置链路聚合。

[S3026A]link-aggregation Ethernet 0／1 to Ethernet 0／3 both [S3026B]link-aggregation Ethernet0／1 to Ethernet 0／3 both 链路聚合配置完成。
