10kV高压SVG无功补偿案例
10KVSVG动态无功补偿报告报告
• 电子旁路回路采用进口 IGBT 器件，动作迅 速且可靠，保证了功率模块发生故障情况 下，控制器可以在 1ms 时间内将故障模块 可靠旁路。 • 功率模块的控制器，除了采样回路、保护 回路和输出驱动回路外，几乎所有的逻辑 和通讯处理均采用大规模 FPGA 芯片完成， 智能化的设计使得硬件设计简单，软件设 计灵活，便于以后的功能修改和升级，而 且可靠性高，受功率器件的干扰小。 • 模块的外部接口只有 2 个电压输出端子和 4 个光纤端子。
六.装置电气原理与构成
• 电气原理 • SVG 装置的主电路采用链式逆变器拓扑结 构，Y 形连接，10kV 装置每相由 12 个功 率单元串联组成,运行方式为 N＋1 模式。 下图所示为 SVG 装置的连接原理图。
10KV SVG 装置的连接原理图
10kV 装置的电气原理图
装置构成
SVG装置
五.无功补偿装置的技术条件
1.环境条件
a)工作环境温度：-25℃～+40℃，贮存环境温度-40℃～+70℃，在极限值下不施加 激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作； b) 相对湿度：最湿月的月平均最大相对湿度为 75％，同时该月的月平均最低温度为 25℃且表面无凝露； c) 大气压力：80kPa～110kPa（相对于海拔高度为 2km 及以下）； d) 使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本手册规定的振 动、冲击和碰撞。
四.谐波问题产生的危害！
• 使电网中的设备产生附加谐波损耗，从而降低发电、输电及用电设备 的使用效率。 • 产生额外的热效应，从而引起用电设备（电机、变压器、电容器）发 热，使绝缘老化，降低设备的使用寿命，甚至被破坏。 • 引起一些保护设备误动作，如继电保护，熔断器等。 • 导致电器测量仪表计量不准确。 • 通过电磁感应和传导耦合等方式对邻近电子设备和通信系统产生干扰， 降低信号的传输质量，破坏信号的正常传递，甚至损坏通信设备。 • 大大增加了系统谐振的可能。谐波容易使电网与补偿电容之间发生并 联或串联谐振，使谐波电流放大几倍甚至数十倍，造成过电流，引起 电容器、与之相连的电抗器• • • • • • 提高线路输电稳定性。 维持受电端电压，加强系统电压稳定性。 补偿系统无功功率，提高功率因素。 谐波动态补偿，改善电能质量。 抑制电压波动和闪变。 抑制三相不平衡。
农网10kV配电线路无功补偿技术应用
农网10kV配电线路无功补偿技术应用本文就10kV农网配线路无功补偿原则、方法进行了分析，并以某农网为例对无功补偿的合理运用进行了实例分析，明确无功补偿在降低损耗，提升供电质量的作用。
标签：10kV配电线路；无功补偿；补偿容量；补偿位置1 农网10kV配电线路无功补偿基本原则截至目前为止，国内所采用的无功补偿方式主要包括了随器补偿、随机补偿、变电站集中补偿和沿线路分散补偿。
沿着线路分散补偿可有效改善线损，促使其下降，而通过对无功线路传输进行控制，则有利于电能和质量与功率因素的提升。
以分散补偿给予10kV配电线路处理时，必须严格按照下列几项要求来实施：（1）配电线路上所设置的并联电容器，当其在线路上最小负荷的过程中，不应当将其向变电站倒送无功，若所擦去的配置容量过大，则需要为其配置相应的自动投切装置[1]；（2）在进行配电线路无功补偿的配置中，必须严格按照合理分布、全面规划、分散补偿和因地制宜的原则来实施。
采取分散与集中补偿两者相结合的方法来处理，将分散补偿作为主要手段，以此实现对线路末端电压、损耗的有效控制，并促使功率因素得到显著提升，同时还可实现对运行检修费用的控制。
2 农网10kV配电线路无功补偿方法2.1 补偿方式10kV配电线路无功补偿最主要的方法是对配电变压器励磁无功功率损耗以及线路感性电抗所消耗的无功功率进行补偿。
其控制方式主要包括了功率因数、无功功率、无功电流投切等，根据补偿方式的不同，又可将其分为动态补偿、固定补偿和混合补偿[2]。
2.2 补偿位置和容量（1）补偿位置。
对10kV配电线路中无功补偿的位置及容量进行确认的过程中，需要尽可能地降低配电线路电能损耗，并以此实现对电能质量的提升，确保补偿能够发挥最大的效果。
电容器的最佳安装位置、安装组数与损耗下降率之间的关系为：上述公式中，主要用于对线路线损下降率的表示；L则主要用于对线路长度进行表示。
经由计算对配线电路所补偿的电容器安装位置、分组数以及线损下降率进行确定，见表1。
10kV配电线路SVG无功补偿的应用分析
10kV配电线路SVG无功补偿的应用分析电力系统无功功率补偿技术正在从常规固定电容器并联补偿向SVG动态无功补偿技术方向过渡，与常规以TCR为代表的SVC静止无功补偿装置相比，SVG 无功补偿装置具有响应速度快、调节速度更快、补偿效率高、运行范围宽等优点。
笔者在阐述无功补偿在电力系统中的必要性后，介绍了SVG无功补偿装置的工作原理。
最后，结合110kV变电站10kV配电侧电气设备技术升级改造实例，详细探讨了SVG无功补偿装置在电力系统中的应用。
标签：110kV变电站；SVG；动态无功补偿0 引言无功补偿对维持电力系统的安全稳定性和节能经济运行，以及改善供配电电能质量尤为重要。
无功功率不足会造成电网系统中电气设备运行损耗和线路损耗的增加，尤其重要的是无功功率出现频繁波动时会引起电网系统中的电压发生波动，加上分布式电源大量接入到电网系统中，以及用户对供电可靠性、经济性要求的进一步提高，电网运行安全稳定性、节能经济性就显得尤为重要。
常规无功功率补偿器如：同步调相机、饱和电抗器等部件存在损耗和噪声较大、运行维护不方便等不足，同时其不能进行实时动态无功补偿，在补偿响应性、实时性、可靠性等方面均很难满足现在智能电网无功补偿需求；静止无功补偿器（SVC）在实际工程应用中存在补偿电流中含严重谐波电流危害；静止无功发生器（SVG）具有响应速度快、调节范围广、谐波特性好、抑制电压闪变能力强、损耗小等优点，是电力系统中较为理想的无功补偿设备装置，发挥非常良好的应用效果。
1 无功补偿在电力系统中的必要性大量非线性整流设备、变频调速设备在电网系统中的广泛应用，对系统谐波和无功补偿技术要求进一步提高。
另外，电网系统中的电动机、变压器等电力设备在运行中属于感性负荷，会大量消耗无功功率，进而导致系统中无功功率不断减少，引起电压波动和线损增加。
因此，为了确保电网系统安全稳定的运行，必须采取完善可靠的无功补偿措施，改善电网系统的无功环境，快速可靠补偿或吸收无功容量，确保电网系统无功动态平衡，就显得尤为重要。
10kv线路无功补偿
1 绪论1.1概述无功功率补偿，简称无功补偿，在电子供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素[3]。
在配电网中电源供给负载的电功率有有功功率和无功功率两种，有功功率是用电设备将电能转换成其他形式能量以保证正常运行所需的电功率，而无功功率也不是无用的功率，在电网中作用也很大。
接在电网中的大多数用电设备是利用电磁感应实现能量转换和传递的。
如发电机、变压器、电动机等，就是通过磁场来完成机械能与电能之间的转换的。
以异步电动机为例，电机从电网吸收的大部分电功率转换成了机械功率从转轴上输出给了机械设备，这部分功率就是有功功率；而电动机还要从电网吸收另外一部分电功率，用来建立交变磁场，这部分功率不是被消耗，而是在电网与电动机之间不断的进行交换（吸收与释放），这就是无功功率。
在电网中没有纯阻性的设备，因而功率因数都在01之间，而大部分用电设备如电动机、变压器等在运行时因电磁感应原理为建立感应磁场都需要Q＞0的无功功率，此外电网中线路线损、变压器自损（铁损、铜损等）也增加不少无功，无功补偿就是利用电容提供Q＜0的无功来提高功率因数，减少电网输送的无功功率，也就是在电能计量表上减少了电能的消耗，达到节能、降损的目的。
因此，解决无功补偿问题，对提高电能质量，降低电网损耗，节约能源有着极为重要的意义。
1.2课题研究背景随着科学技术发展和人民生活水平的提高，各种类型用电设备得到了广泛的应用，对电压质量的要求也越来越高。
但是，由于配电网结构，运行变化等原因，我国配电网损耗，电压合格率等技术指标与发达国家相比有较大差距。
由于电压不合格等原因造成用户电器烧毁的现象仍然存在，而网损过高使得生产的宝贵电能白白浪费，并且影响电力企业的经济效益。

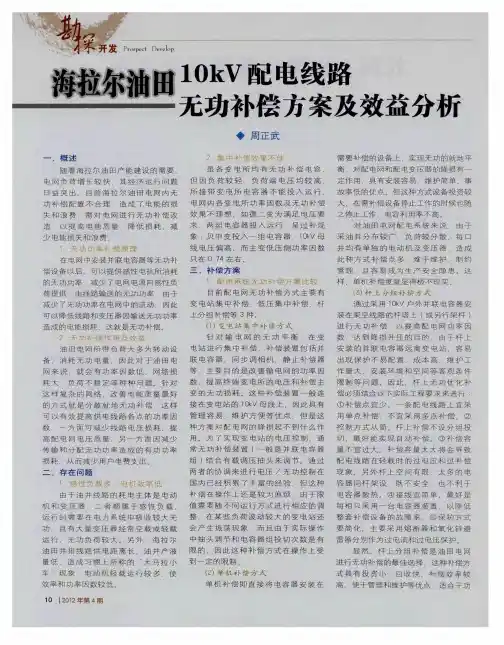

海拉尔油田10kV配电线路无功补偿方案及效益分析
Ｑ ＝ａＰ（ ｎ －ｔ ， ｔ ａ ａ ｎ ） （） １
（） 功 倒送 问题 ５无 无 功 倒 送 也 会 增 加 配 电网 的损 耗 ，
异 步 电动机 的 有功 损耗 包 括 定子 铁 加 重 配 电线 路 的 负 担 ．解 决 方 法 可 以 损 机 械 损 耗 、 附加 损 耗 、定 子 铜 损 、 式 中 ： 为 所 需 补 偿 的 总 无 功 功 率 ． Ｑ ｋａ ｖｒ 为 平 均 负 荷 系 数 ． 取 ０． 根 据 网 络 实 际 无 功 功 率 来 确 定 应 投 入 转 子 铜 损等 。前三 种 损耗 在 运 行 范 围 内 ７～ ０． Ｐ 为 有 功 负 荷 ．ｋ ； ａ 为 补 的 补偿 量 ，保 持 一 定 的灵 活 性 。 ８； Ｗ ｔｎ 变化 很 小 ，可 以看 作 不 变 的损 耗 ，后 二 四 、效 益 分 析 偿 前 平 均 功 率 因数 角 ； ａ ， 补 偿 后 ｔｎ 为 种 损耗 则 随 负载 电流 的 平方 而 变化 。
来确定 。 （） 提 高 功 率 因 数 确 定 补 偿 容 量 ｔ按
＝
谐 波 量 过 大 会 影 响 电容 器 等 其 他 式 中 ：△ 为 月 线 路 节 省 损 耗 电 量 元 件 的 寿 命 电容 器 对 谐 波 有 一 定 的 △Ｐ ． △Ｐ． 别 为 无 功 补 偿 前 后 线 路 ， 分 按 提 高 功 率 因 数 确 定 补 偿 容 量 的 放 大 作 用 ，所 以 在 使 用 电容 器 时 应 该 损 耗 ＣＳ Ｃ Ｓ 分 别 为增 加 无功 补 Ｏ ， Ｏ ，
无关 。 主要 是 负载 电流 通 过 绕组 时 在
若 将 损 耗 全 部 考 虑 ，将 使 计 算 复 杂 ，为 简 化 计 算 程 序 ，采 用 无 功 补 偿 经 济 当 量 来 计 算 无 功 补 偿 后 的 经 济 效
10KV线路电容补偿实例
怎样进行无功自动补偿怎样进行无功自动补偿一. 我国电力工业向来重视有功负荷、有功电量，轻视无功负荷和无功电量一方面是由于长期缺电，满足有功需要都来不及，顾不上无功问题；二是由于认识上的偏差，认为有功电量才是用能源换来的，而无功不是能源；三是认为无功数量不大，或者说只有工业企业有无功，而居民生活用电没有无功问题。
无功被忘却，给电力部门造成多大的损失，造成多大的能源浪费，至今没有入确切地计算过。
最近的一些信息表明，无功问题已经开始受到重视。
无功补偿有着巨大的效益无功补偿技术适用于电力系统及各行业用电单位。
对于电力系统，通过采用无功补偿技术可以降低线损，提高末端电压，保证供电质量；对于用电企业，较大功率的用电设备，采用就地补偿装置可以取得同样的节能效果。
电力部门在近年来进行的城市电网和农村电网改造中也强调无功的就地补偿。
无功补偿具有推广前途，我国电力系统每年线路损耗604万千瓦时，在1998年开始的城乡电网改造和建设中，要求降低线损10％，如果通过无功补偿技术使线损降低2％，就可以节省电力12亿千瓦时。
而对于用电企业，据统计，全年电动机耗电量为2900亿千瓦时，线路损耗按10％计算，则由此产生的线损约为290亿千瓦时，如果全国有20％的电动机采用无功补偿技术，使电动机的平均功率因数由0.85提高到0.95，则每年可以降低网损11.6亿千瓦时。
总之，无功补偿节能技术可以为企业带来良好的经济效益和社会效益，电力系统和用电企业若采用此技术，将获得良好的收益。
研究实例说明，由于无功负荷大，功率因数偏低会造成大量有功电能损耗，多消耗无功就会相应地多消耗有功。
无功负荷大，功率因数偏低，如果不能就地补偿，就使配电、输电和发电设施不能充分发挥作用，降低发、输电的能力，损失极大，值得注意。
居民生活和楼字无功负荷急剧增长过去无功负荷主要在工业企业，所以只对大型工业企业在实行两部制电价的同时，实施功率因数奖惩办法，而对其他用户都没有功率因数考核。
实例浅析企业变电所10KV系统无功补偿装置改造提升 赵如
实例浅析企业变电所10KV系统无功补偿装置改造提升赵如摘要：本文提出了通过对某企业中心变电所10KV系统无功补偿装置改造提升，解决Ⅰ段补偿装置无法投入问题；解决Ⅱ段由于补偿极差过大、精度过低而在部分时间段不补偿问题，进而提高公司整体功率因数、降低无功损耗，提高变电所母线电压，释放输电线路及设备容量，并且直接达到降低电费单价及减少计费电量的目的。
关键词：10KV；无功补偿；改造提升；经济效益第一部分：现状某企业中心变电所现有两台6300KVA的变压器向系统配电，由两段10KV母线进行供电，由于系统中存在大量的感性负荷，不仅引起电网电压波动，严重时影响带载设备的安全运行，给企业带来不必要的经济损失，而且会造成系统功率因数过低，无功损耗较大。
变电所现有1套I 段300、900kvar，II段600、900kvar的高压HVC自动无功功率补偿装置，由于无法实现两段同时统一控制投切，I段功率因数在0.86左右，功率因数表现为：在生产相对繁忙、负荷较大时段功率因数低，夜间功率因数相对较高；而II段虽然无功补偿装置投入运行，但是由于极差为600kvar，精度太低，造成在夜间或生产单位较少、负荷较低时段补偿装置不投入运行，平均功率因数为0.87左右，II段功率因数表现为：在生产繁忙、负荷较大时段功率因数高，夜间或生产单位较少时功率因数很低。
根据现场情况，在II段在满负荷时，1500kvar补偿装置已全部投入，而II段所带负荷要远小于I 段，总电流相差2倍以上，可见当I 段无功补偿投入时，1200kvar是一定不够的。
第二部分：改造方案2.1方案概述。
变电所现场后台机显示10KV I段母线功率因数平均为0.86左右，II段母线的功率因数平均为0.87左右，使得公司整体功率因数在0.86左右，低于国家0.90以上的相关标准，无功损耗较大，增加了公司电能费用支出。
根据需要，设计将10KV两段母线分别补偿到1800kvar，共计3600kvar。
10KV静止型动态无功补偿装置(SVG+FC)在矿井供电系统中的应用
10KV静止型动态无功补偿装置（SVG+FC）在矿井供电系统中的应用【摘要】本文针对大功率设备及电力电子装置在矿井中的越来越频繁造成无功冲击大和产生谐波的现状，提出了基于静止型动态无功补偿装置的安装方案。
介绍了基本工作原理并结合工程实例分析了充分验证了其经济合理性，达到了预期的效果。
【关键词】动态无功补偿；原理；矿井供电；应用1、概述近年来，随着当代电力电子技术的发展，大量的电力电子装置在矿井提升机、绞车等这些煤矿供电系统中的主要用电负荷中得以使用，这些装置构成了整流电路、逆变电路、直流斩波电路等。
在这些装置运行的过程中，产生了大量的谐波，对供电系统的电能质量造成了危害。
传通的无功补偿及谐波治理设备由于响应速度慢，大容量电容器组频繁投切，且与产生谐波的设备不能同步，不能起到滤波作用，造成整个供电系统的电压不稳定和功率因数忽高忽低，并且严重影响电容器组本身的使用寿命。
且对高压交流接触器、变频设备、电子元件等使用寿命也构成严重危害，针对这种现象有必要对现有供电系统进行合理化改进。
2、传统供电系统存在的问题一般电力系统用户负荷吸收有功功率PL和无功功率QL。
电源提供有功功率PS和无功功率QS（可能为感性无功，也可能是容性无功），忽略变压器和线路损耗，则有PS=PL，QS=QL。
没有足够无功补偿的电网存在以下几个问题：（1）电网从远端传送无功；（2）负荷的无功冲击影响本地电网和上级电网的供电质量；（3）负荷的不平衡与谐波也会影响电网的电能质量；因此，供电系统一般都要求对用电负荷进行必要的无功、不平衡与谐波补偿，以提高电力系统的带载能力，净化电网，改善电网电能质量。
3、解决方案3.1SVG用于补偿无功SVG是目前较为先进的无功补偿技术，其基于电压源型变流器的补偿装置实现了无功补偿方式质的飞跃。
它不再采用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换。
假设负荷消耗感性无功（一般工业用户都是如此）QL，此时控制SVG使其产生容性无功功率，并取QSVG=QL，这样在负荷波动过程中，就可以保证：QS=QSVG-QL=0。
10KV高压谐波治理兼无功补偿治理案例
一．系统概述根据某铜业厂提供的现有配电系统情况可知，工厂现有35KV进线一条，该线非该厂专线。
厂内主要负荷为电解铜生产线及大功率电机等用电设备。
因电解铜生产线采用的是可控硅整流装置。
由于可控硅整流装置的六脉及12脉整流特性，在运行过程中将产生以6N±1和12N±1（N为正整数）为主的谐波电流注入电网，危及到其它用电设备及电网的用电安全。
同时因系统功率因数比较低，故用户在10KV母线上安装了一套高压电容补偿柜，但由于电解铜等用电设备在运行时产生了较大的谐波注入系统，而电容补偿柜在投入后又与系统发生并联谐振，对系统谐波进一步放大，造成电容补偿装置在谐波环境下运行因过载而发生较大的异常声音，甚至造成部分电容柜无法正常投入，经常造成高压补偿电容器的熔丝爆炸烧毁。
用户配电系统一次示意图如下图一所示：图一、用户配电系统示意图二．系统用电参数分析：根据对厂内变电站10KV I段母线的谐波测试数据分析，可将运行时有功功率、无功功率、功率因数及谐波的变化可归纳为：1、10KV母线平均功率因数约为0.92左右，2、母线协议容量10MVA，3、主要谐波源类型：热电解铜及大功率电机等，4、10KV线路三相功率数据分析段10KV I段母线正常运行时负荷基本相等，且负载相对较稳定。
有功功率基本都8000KW左右，功率因数相对较低，约0.92左右，无功功率也基本在2800～3300kvar之间变化。
三．谐波分析：因负载大部分采用的是六脉波及12脉波整流，产生的主要谐波为：6N±1次及12N±1（N为工频频率倍数）。
故10KV段谐波的特征次为5、7、11、13．．．．．．。
其中5、7、11次谐波相对较大，故滤波装置应考虑以滤除5、7、11次谐波为主的滤波方式。
根据我司于2007/09/21日对配电系统10KV母线 I段的谐波测试数据分析，将设备运行时产生的各次谐波值分析如下：35KV侧用户协议容10MVA，设备容量90MVA，正常方式下短路容量为689MVA。
农村10 kV配电线路无功补偿实例探讨
农村10 kV配电线路无功补偿实例探讨摘要:针对某县城的10 kV线路分散补偿和低压用户随机补偿所存在的问题,结合实际线路的特点,对于10kV配电线路无功补偿进行实例分析,重点就线路线路无功补偿方式和容量的选择进行分析,希望对于今后配电线路优化具有一定帮助。
关键词:10 kV 线路自动补偿无功就地平衡节能降损随着电力用电负荷的不断增长,农村配网中的10 kV线路无功负荷运行较大,在用电高峰期间,有些部分10 kV线路的功率因数还在0.7以下,不能进行配变的有效及时的低压补偿,因此,造成电压质量差、线路损耗大等问题,这些都是线路在无功不足的情况下运行的所造成[1]。
对于农村10 kV配电线路无功补偿进行实例研究,对于提高供电质量,降低线损、提高功率因数等都具有重要作用[2]。
1 线路现状此线路全长24 km,配电变压器53台,导线型号LGJ-50,总容量为8354 kV A。
经过统计,2010年,线路中最最小有功功率为450 kW,最大有功功率为2500 kW,这就存在很大的负荷峰谷差值,综合台区容量为2987 kV A,配变31台,工副业台区容量5367 kV A,配变34台,无功电量65万千瓦时,月有功电量102万千瓦时,经过计算得到,平均功率因数0.85左右。
在此区域内,由于发展起来规模不大的小型木材板厂较多,存在几家共用容量100或200 kV A的变压器情况,其业主并没有重视无功补偿作用,造成小企业的电动机的随机补偿不足甚至没有。
这样的情况下,网上的无功负荷就被电动机大量吸收,造成只有0.75左右的线路功率因数,还存在低于0.7的时间段。
经过调查分析,明显的“时间分界”则是此条线路的功率因数变化的主要特点。
2 补偿方式和容量的选择2.1 补偿方式的选择目前,10 kV线路补偿一般多采用柱上安装固定式电容器,为避免过补,电容器容量一般是按线路的最小补偿量(一般按线路最小负荷)来确定,或采用“三分之二”法则进行确定,虽能够对线路进行持续补偿,但在线路负荷高峰时,又发生欠补,线损率降幅较小,补偿效果不明显。
10kV无功补偿对线损的影响案例
一、荣县基本概况:荣县地域1954 平方公里, 辖7区l镇, 70个乡, 86.9万人。
该县35 K V 级电网由一厂( 小火电) 八站八线构成, 主变容量6343 oK V A /1 6台; l0K V 线路592公里/ 1 2 条, 配变39370KVA/565台。
一九九二年全县总用电量14726.56万千瓦时,年最大负荷3.09万千瓦, 最大负荷利用小时4862。
全县人均用电量169.5千瓦时。
二、无功分布及特点( 1 ) 6座35kV 变电站装设集中补偿电容6646千乏,补偿前各站10kV线路平均功率因数为0.81 ,补偿后平均功率因数为0.99。
电容器组年平均投运约6000小时。
( 2 ) 10kV 配网1992年高峰时段最高无功负荷约6574千乏, 配网无功负荷主要由配变固定损耗和用电设备无功负荷组成, 两者的比例约为l:2.3。
总之,荣县电网无功补偿分布及特点可概括为35 K V 网补偿相对过量, 配电和低压网补偿严重不足。
三、全县农网无功补偿原则及实施方案( 一) 补偿原则1 、以提高为主, 以补偿为辅, 即以提高低压用户自然力率为主, 系统补偿为辅。
2 、合理调用该县火电厂无功.以该县不向系统反送无功为限。
3 、分级补偿就地平衡。
高压补偿以配变励磁损耗为限, 低压补偿按经济功率因数原则补偿。
4 、调压与无功补偿相结合, 开发高、低压无功分时投切配套设备。
(二) 无功优化实施方案1 、采用“配电网高、低压综合无功优化补偿程序”测算, 全县10k V及以下配网需补偿无功3450千乏,其中高压固定补偿1550千乏, 低压分时自动投切补偿以配变励磁功率为限, 其余改为低压补偿的原则, 予以调整。
总计安排高压补偿19组16点计1550 千乏, 低压补偿38组22点共1900 千乏。
2 、对全县网络的补偿方式进行综合调整, 即疏散部分集中补偿, 改为10kV配网分散补偿。
3 、改造县内主要35 K V 变电站主变为有载调压变。
SVG在诏安桥东10MWp光伏电站无功补偿中的应用
139中国设备工程Engineer ing hina C P l ant中国设备工程 2018.10 （下）光伏电站与电网连接时，如果接入容量过大将导致并网电压超过限定范围。
此外，光照、温度等外部环境会影响并网点有功功率输出，造成功率输出波动，而通过调节系统的无功输出可以实现稳定并网点电压的效果。
如果电网运行出现问题，并网点电压基础下降，则光伏电站需要具有适当的无功输出才能为电力系统提供相应的电压支持。
光伏逆变器虽然也有一定的无功功率调节能力，但因其设置和控制复杂，响应时间慢和难以实现远程控制的缺点。
因此，大型并网光伏电站，如诏安桥东光伏电站必须装配相应的无功补偿设备。
现阶段，SVG 动态无功补偿装置在国内外电力系统中应用最为广泛，因此，文本阐述了SVG 原理、特点、系统组成，控制策略，并以诏安桥东光伏电站为例探讨SVG 无功补偿装置在光伏电站中的应用。
1 SVG 工作原理概述SVG 主要包括检测、控制运算、补偿输出3大基本模块，其基本原理是检测系统电流信息，并通过控制模块分析检测到的电流信息，再由控制器发出补偿信号，最终通过逆变回路输出用于补偿的电流。
SVG 可以动态收发无功功率，其等效电路如图1所示。
图1中所示的功率模块包含多个绝缘栅双极型晶体管元件，这些晶体管和电容器连接组合成自换相桥式电路，并经由电抗器与电网连接。
电抗器的主要作用是抑制纹波电流产生的高次谐波，实现SVG 无功功率的平滑调整，避免产生冲击电流，引发故障。
多个自换相桥式电路串联构成多电平结构，通过合理控制导通角形成与正弦波相近的阶梯波。
调节自换相桥式电路中的绝缘栅双极型晶体管（IGBT）开关，可控制直流变交流过程中SVG 在诏安桥东10MWp 光伏电站无功补偿中的应用安居（华电漳州能源有限公司，福建 漳州 363000）摘要：合理应用无功补偿装置可以显著提升光伏电站输送容量，有效避免电压崩溃问题，增强光伏电站的运行稳定性。
SVG 是现阶段电力系统应用最为广泛的无功补偿装置。
10KVSVG动态无功补偿资料教程
2. 装置主要技术参数
a) 额定工作电压：10kV； b) 工作电压范围（p.u.）：0.4 pu～1.2p.u； c) 额定容量：10Mvar； d) 输出无功范围：从感性额定无功到容性额定无功范围内连续变化； e) 控制器响应时间：＜1ms； f) 输出电压总谐波畸变率（并网前）：＜5%； g) 输出电压总谐波畸变率（并网后）：＜3%； h) 输出电流总谐波畸变率：＜3%； i) 输出电压不对称度：＜1%； j) 效率：＞99%； k) 环境温度：-25℃～+40℃； l) 人机界面：采用中文显示操作界面
冷却系统
• 冷却系统分为风冷和水冷两种方式。风冷 系统由散热风机和控制电路组成。
七.装置的控制面板
• • • • • • • • • • • • • • • • • • • • • • • • 装置的运行状态 SVG 装置带电时，运行在五种工作状态：待机、充电、运行、跳闸、放电。各状态 说明和转换关系如下。 1) 待机状态 装置上电后立即进入待机状态，然后进行自检。若无任何故障且状态正常，则点亮 就绪灯。若在就绪情况下收到用户启机命令，则闭合主断路器。主断路器闭合后即转入 充电状态。 2) 充电状态 表示装置的直流电容正在充电，由于装置为自励启动，主断路器闭合即表示装置已 经进入了充电状态。若在主断路器闭合后直流电压充电到超过直流设定值，则自动闭合 启动开关以短路充电电阻，启动开关闭合后延时 10s 自动转入并网运行状态。 3) 运行状态 表示装置处于并网运行的工作状态，可以在各种控制方式下输出电流，达到补偿无 功、负序或谐波的效果。若在此过程中出现报警，报警指示灯亮，不影响装置正常运行； 若在此过程中出现过流、同步丢失等可恢复故障，装置将闭锁，待手动或自动复位消除 故障后，装置将重新解锁运行；若在此过程中出现严重故障或收到停机命令，装置将发 跳闸命令，并转到跳闸状态。 4) 跳闸状态 表示装置正在执行跳闸指令。一进入跳闸状态，装置就立刻发跳闸命令。检测到主 断路器断开后进入放电状态。 5) 放电状态 表示装置正在放电。主断路器断开后，直流电容将缓慢下降直至为 0。该状态时持 续 10s 后装置自动转入待机状态。注意，功率单元完全放电需要时间，停机后要等待 15 分钟后再对功率柜进行操作。
10kV高压SVG无功补偿案例
有源动态无功和谐波补偿装置10KV ±1Mvar SVG北京先导倍尔变流技术有限公司2011年12月7日目录1 总则 (2)2 应用技术条件及技术指标 (2)2.1 标准和规范 (2)2.2 环境条件 (3)2.4 技术指标 (4)3 动态无功补偿装置的组成及技术要求 (5)3.1 成套装置基本技术要求 (5)3.2. 装置主要技术指标： (5)3.3 柜体基本要求 (6)4 技术服务 (7)4.1 SVG主要供货清单 (7)4.2 使用期限 (8)5 包装、运输和贮存 (8)1 总则1.l 本技术条件适用于10kV有源动态无功和谐波补偿装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合工业标准和本条件的优质产品。
l.3 本技术条件所使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。
1.4 本设备技术条件未尽事宜，由乙方、甲方双方协商确定。
2 应用技术条件及技术指标2.1 标准和规范应遵循的主要现行标准，但不仅限于下列标准的要求，所有设备都符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别外，合同期内有效的任何修正和补充都应包括在内。
DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》GB11920-89 《电站电气部分集中控制装置通用技术条件》GB/T2900.1 1992 电工术语基本术语GB/T2900.32 1994 电工术语电子半导体器件GB/T2900.33 2003 电工术语电力电子技术（IEC 60050GB/T3859.1 1993 半导体交流器基本要求的规定GB/T3797 2005 电气控制设备GB 10236 1988 半导体电力交流器与电网互相干扰及其防护方法导则GB/T17626.2 1988 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.12 1998 电磁兼容试验和测量技术振荡波抗扰度试验GB 4208 1993 外壳防护等级（IP代码）（IDT IEC 60529:1989）GB/T5169.10 1997 电工电子产品着火危险试验试验方法灼热丝试验方法总则GB/T5169.11 1997 电工电子产品着火危险试验试验方法灼热丝试验和导则GB/T7251.1 2005 低压成套开关设备和控制设备第1部分：型式试验和部分型式试验设备（IEC 60439 GB/T7261 2000 继电器及装置基本试验方法GB 9969.1 1998 工业产品使用说明书总则GB/T14549 1993 电能质量公用电网谐波GB/T15576 1995 低压无功功率静态补偿装置总技术条件GB50171 1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范2.2 环境条件2.3 工程条件及装置选择（工程情况：略）本工程要求有源动态无功和滤波补偿装置能补偿无功±1Mvar。
10kV配电线路无功补偿技术
0引言社会经济的发展带动了各行各业的进步，对电力资源的应用也越来越广泛、越来越多。
据调查显示，城市尤其城区的10kV 配电网分支相对较多，而配电变压器通常处在无人看守的状态，加之自动投切设备的应用并不多，导致多数情况下采用的是固定投入形式，难以随负荷变化而发生改变。
在当前的形势下，加强对10kV配电线路无功补偿技术的研究，具有非常现实的意义。
1无功补偿技术所谓无功补偿，即无功功率补偿，主要是指为配电系统提供功率因数的一种非常重要的技术手段，通过利用无功补偿可大幅度地降低变压器和输点线路上的电能消耗，对于配电系统的运行效率与供电质量具有至关重要的作用。
实践中我们可以看出，科学合理的无功补偿技术及相关设备，既可以有效地减少配电线路上的能量消耗，又可以使配电系统中的供电质量有效地提高；若无功补偿设备及相关技术选择不当，则很可能会导致配电系统中的电压波动或谐波增大问题出现。
一般而言，交流电经纯电阻电能会大量转化为热能，当其经纯感性的荷载时难以有效做功，而且也不会消耗电力资源，这就是所谓的无功功率。
就10kV配电线路实际运输状况而言，电力系统中的负荷实际上并不是纯容性的感性负载，而是混合型负载，电流经配电系统时会有一部分电能不做功。
无功补偿的原理：配电系统中的输出功率通常有两部分组成，即无功功率与有功功率。
有功功率是配电系统运行过程中直接消耗的能量，它将电能直接转化为机械能或者热能，并利用这些能量做功；无功功率则不像有功功率那样将电能转换为其他形式的能，该种能量通常被用作用电设备的做功基础条件，其主要是在电能和配电网之间实现周期性有效转换。
通常情况下，电流做功过程中会滞后于电压90°，而在电容元件中做功时会超前电压90°；同种电路中，电感电流与电容电流二者的方向相反。
无功补偿的实现：把容性功率负荷装置及感性功率荷载设备并联于同一个配电线路之中，电能会在不同荷载装置间有效交换，其中感性功率荷载所需无功功率可通过容性功率荷载输出的无功功率实现10kV配电线路的无功补偿。
10KV电压供电系统的SVG补偿技术应用
10KV电压供电系统的SVG补偿技术应用摘要：本文介绍了静止无功补偿装置的用途和基本原理，给出一种设计，采用并联电阻使晶闸管阀均压，采用串联电感使其均流。
该装置实现对无功功率动态补偿的原理主要是改变电容器组的投切组数以及相控电抗器的等效电纳。
关键词：10kV电压；供电系统；静止无功补偿装置众所周知，电力系统的供电能力和供电质量最终是通过配电网来实现的。
在所有电压等级的配电网中，10kV配电网的降损潜力最大，经过多年的经验发现，通过无功补偿来降损升压是一种投资小回报高的方案。
在我国，无功长期匮乏造成的网损非常可观，如果采用添加无功补偿装置的方法，可以有效的减少网损，具有很高的实际价值，70年代以来，静止无功补偿器在我国输配电系统中得到了十分广泛的应用和发展，为电力系统的节能做出了巨大的贡献。
1 静止无功补偿器（SVG）的用途SVG主要是由电容器和电抗器组成，通过电力电子开关的通断来实现平滑而快速的控制，只要是应用在对负荷的补偿和系统的补偿两个方面。
在负荷补偿方面，当负荷发生变化时，SVG可以有效抑制由于该原因造成的电压波动以及闪变，当负荷缺乏无功功率时，SVG也可以对其所缺的无功功率进行补偿，从而提高功率因素，使得电网中电能的流动得到优化；在系统补偿方面，SVG可以很好的维持线路节点上电压的稳定，有效地抑制波动；在一定程度上加大了线路对有功功率的传输容量，保证了电网的静态稳定性；如果电网发生故障，该装置也能够在较短的时间内将电压稳定在恒定值，有效地提高电网的在故障下的静态稳定性；此外，大容量、较快的响应速度、灵活的调节方式、较好经济性的SVG对于电力系统来说更具使用价值[1]。
2 静止无功补偿器（SVG）的原理普通常用的SVG是由晶闸管控制电抗器和晶闸管投切电容器构成，其基本拓扑结构如图1所示。
可见，它主要是由TSC、TCR、滤波器、降压电压器以及控制部分组成，其基本功能的实现主要是：根据需要，通过控制触发晶闸管投切或者是加入电容器组，控制电流大小来调节无功功率的输出，从而有效地控制电抗器和电网电接点的电压。
热电公司10kvⅣ段加装无功补偿效果分析
３ 实际加装 电容器容量计 算：
Ｑ ｃ ＝ Ｐ ‘ √ １ 一 √
广 —●—一
厂 —。 —一
）
。
时代报告 ２ ０ １ ５ ． １ ０ ２ ０ ７
分 ２段加装 ，每段 为 ２ ２ ５ ０／２ ＝１ １ ２ ５Ｋ ｖ ａ ｒ 有功负载损耗 降低 百分 数可根据公式 ：
Ａ ｐ ％：（ Ｉ ＿ ￣ Ｏ ８ ２ ／ ￣ Ｏ ８ ２ ０ ） ・ １ ０ ０计算 ：（ 其中Ｃ Ｏ Ｓ 一 补偿前 功率因数 ，ｃ ｏ ｓ ０一补偿后功率 因数 ，印 ％一 有功负载损耗 降低
１ ０ ｋ Ｖ ￣： 线
提 高功率因数的方法主要是 安装无 功补偿 装置， 分为就地补 偿和集 中补偿 。就地补偿效果要好于集 中补偿 ，但 是费用高 ，占 用空 间位 置大，集 中补偿 占用空 间小，经济合理 ，便于 实施 。因
此 ，我们采用 集中补偿方式 。 ２ ． ２ 补偿计算方法 ：
送风机：７ １ ０ ＫＷ￣２吸风机：１ ４ ０ ０ Ｋ ＷＸ ２磨煤机：１ １ ２ ０ Ｋ Ｗ￣２
给水 泵： １ ６ ０ ０ Ｋ Ｗ ￣２ 排粉机 ：５ ６ ０ ＫＷ ￣２ 总计 设计有功负荷 ：１ ０ ７ ６ ０ Ｋ Ｗ
以下 以 １ ０ Ｋ Ｖ ４ 段 为例 计 算 ： ５ 效益分析 ： 虚 线 框 内 为 供 货 范 围
经统计 ，实际使用负荷为 ： Ｐ ＝ ７ ６ ０ ０ Ｋ Ｗ， 排粉机功率实 际为：
３ ４０ｌ ＾ ，
安装需要 ２面控制柜 、电容器组柜 、电抗器柜 ，控制柜我公 司 １ ０ Ｋ Ｖ４段有备用柜 ，因而只需要购买及安装 电容器组柜、 电
以上未加装变 频器 电机设备 ，功率 因数低 ，损耗 大。功率因 数提高后节 电效益 明显 。通常 １ ０ ｋ ｖ系统 电机损耗按 ８ ％一 １ ０ ％计
10KV静止型动态无功补偿装置(SVG+FC)在矿井供电系统中的运用
10KV静止型动态无功补偿装置（SVG+FC）在矿井供电系统中的运用【摘要】本文针对大功率设备及电力电子装置在矿井中的越来越频繁造成无功冲击大和产生谐波的现状，提出了基于静止型动态无功补偿装置的安装方案。
介绍了基本工作原理并结合工程实例分析了充分验证了其经济合理性，达到了预期的效果。
【关键词】动态无功补偿；原理；矿井供电；应用1、概述近年来，随着当代电力电子技术的发展，大量的电力电子装置在矿井提升机、绞车等这些煤矿供电系统中的主要用电负荷中得以使用，这些装置构成了整流电路、逆变电路、直流斩波电路等。
在这些装置运行的过程中，产生了大量的谐波，对供电系统的电能质量造成了危害。
传通的无功补偿及谐波治理设备由于响应速度慢，大容量电容器组频繁投切，且与产生谐波的设备不能同步，不能起到滤波作用，造成整个供电系统的电压不稳定和功率因数忽高忽低，并且严重影响电容器组本身的使用寿命。
且对高压交流接触器、变频设备、电子元件等使用寿命也构成严重危害，针对这种现象有必要对现有供电系统进行合理化改进。
2、传统供电系统存在的问题一般电力系统用户负荷吸收有功功率PL和无功功率QL。
电源提供有功功率PS和无功功率QS（可能为感性无功，也可能是容性无功），忽略变压器和线路损耗，则有PS=PL，QS=QL。
没有足够无功补偿的电网存在以下几个问题：（1）电网从远端传送无功；（2）负荷的无功冲击影响本地电网和上级电网的供电质量；（3）负荷的不平衡与谐波也会影响电网的电能质量；因此，供电系统一般都要求对用电负荷进行必要的无功、不平衡与谐波补偿，以提高电力系统的带载能力，净化电网，改善电网电能质量。
3、解决方案3.1SVG用于补偿无功SVG是目前较为先进的无功补偿技术，其基于电压源型变流器的补偿装置实现了无功补偿方式质的飞跃。
它不再采用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换。
假设负荷消耗感性无功（一般工业用户都是如此）QL，此时控制SVG使其产生容性无功功率，并取QSVG=QL，这样在负荷波动过程中，就可以保证：QS=QSVG-QL=0。
10KVSVG动态无功补偿资料
开启柜
• 开启柜由开启开关、充电电阻 等几种部分构成。
• SVG 装置旳开启方式设计为自 励开启。在主开关合闸后，系 统电压经过充电电阻对功率单 元旳直流电容进行充电，当充 电电压到达额定值旳 80％后， 控制系统闭合开启开关，将充 电电阻旁路。
• 控制柜屏面阐明
• 装置提供了液晶操作面板、控制按 钮和远程后台三种方式对装置进行 操作。液晶操作面板和控制按钮布 置在控制柜上，远程后台一般安放 在离装置有一定距离旳远程监控室。 控制柜上旳控制按钮任何时候都有 效，液晶面板和远程后台旳控制指 令任何时候只有一种有效，经过控 制柜液晶面板旳“本地/远程”命令 选择。
2. 装置主要技术参数
a) 额定工作电压：10kV； b) 工作电压范围（p.u.）：0.4 pu～1.2p.u； c) 额定容量：10Mvar； d) 输出无功范围：从感性额定无功到容性额定无功范围内连续变化； e) 控制器响应时间：＜1ms； f) 输出电压总谐波畸变率（并网前）：＜5%； g) 输出电压总谐波畸变率（并网后）：＜3%； h) 输出电流总谐波畸变率：＜3%； i) 输出电压不对称度：＜1%； j) 效率：＞99%； k) 环境温度：-25℃～+40℃； l) 人机界面：采用中文显示操作界面
• 电子旁路回路采用进口 IGBT 器件，动作迅 速且可靠，确保了功率模块发生故障情况 下，控制器能够在 1ms 时间内将故障模块 可靠旁路。
• 功率模块旳控制器，除了采样回路、保护 回路和输出驱动回路外，几乎全部旳逻辑 和通讯处理均采用大规模 FPGA 芯片完毕 ，智能化旳设计使得硬件设计简朴，软件 设计灵活，便于后来旳功能修改和升级， 而且可靠性高，受功率器件旳干扰小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有源动态无功和谐波补偿装置10KV ±1Mvar SVG
北京先导倍尔变流技术有限公司
2011年12月7日
目录
1 总则 (2)
2 应用技术条件及技术指标 (2)
2.1 标准和规范 (2)
2.2 环境条件 (3)
2.4 技术指标 (4)
3 动态无功补偿装置的组成及技术要求 (5)
3.1 成套装置基本技术要求 (5)
3.2. 装置主要技术指标： (5)
3.3 柜体基本要求 (6)
4 技术服务 (7)
4.1 SVG主要供货清单 (7)
4.2 使用期限 (8)
5 包装、运输和贮存 (8)
1 总则
1.l 本技术条件适用于10kV有源动态无功和谐波补偿装置，它提出了该设备的
功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，
也未充分引述有关标准和规范的条文，乙方应提供符合工业标准和本条件的优质产品。
l.3 本技术条件所使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。
1.4 本设备技术条件未尽事宜，由乙方、甲方双方协商确定。
2 应用技术条件及技术指标
2.1 标准和规范
应遵循的主要现行标准，但不仅限于下列标准的要求，所有设备都符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别外，合同期内有效的任何修正和补充都应包括在内。
DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》
GB11920-89 《电站电气部分集中控制装置通用技术条件》
GB/T2900.1 1992 电工术语基本术语
GB/T2900.32 1994 电工术语电子半导体器件
GB/T2900.33 2003 电工术语电力电子技术（IEC 60050
GB/T3859.1 1993 半导体交流器基本要求的规定
GB/T3797 2005 电气控制设备
GB 10236 1988 半导体电力交流器与电网互相干扰及其防护方法
导则
GB/T17626.2 1988 电磁兼容试验和测量技术静电放电抗扰度试验
GB/T17626.12 1998 电磁兼容试验和测量技术振荡波抗扰度试验
GB 4208 1993 外壳防护等级（IP代码）（IDT IEC 60529:1989）GB/T5169.10 1997 电工电子产品着火危险试验试验方法灼热丝试
验方法总则
GB/T5169.11 1997 电工电子产品着火危险试验试验方法灼热丝试
验和导则
GB/T7251.1 2005 低压成套开关设备和控制设备第1部分：型式试
验和部分型式试验设备（IEC 60439 GB/T7261 2000 继电器及装置基本试验方法
GB 9969.1 1998 工业产品使用说明书总则
GB/T14549 1993 电能质量公用电网谐波
GB/T15576 1995 低压无功功率静态补偿装置总技术条件
GB50171 1992 电气装置安装工程盘、柜及二次回路结线施工及
验收规范
2.2 环境条件
2.3 工程条件及装置选择
（工程情况：略）
本工程要求有源动态无功和滤波补偿装置能补偿无功±1Mvar。
此10kV ±1Mvar SVG动态无功补偿与谐波治理装置的基本配置如下：
1）变压器依据本项目的实际情况、补偿容量采取变压器加五电平技术的
SVG，本方案无论从效益上还是经济上均为最佳方案，变压器为
10kv/1140v 1MVA。
2）SVG支路补偿容量为±500Kvar*2/1140V，两机并联独立运行，有效抑制电压闪变，快速动态无功补偿，动态响应时间不大于10ms，
稳定电网电压，阻尼电网谐振，防止谐波放大，自身谐波合格，
在补偿容量的范围内功率因数达标（滞后、无过补）。
2.4 技术指标
有源动态无功和谐波补偿装置包括变压器、静止无功发生器（SVG）两部分组成。
静止无功发生器（SVG）提供连续可调的感性无功和容性无功，有效抑制电网闪变。
具体配置如下图所示：
10kV有源动态无功和滤波补偿装置的补偿调节功能应满足无功功率、电站运行电压、电站电压调节及功率因数等的技术要求，并要求达到以下技术指标：
在补偿容量范围内，10kV 母线进线点实时监测补偿，功率因数达标（滞后、无过补）。
3 动态无功补偿装置的组成及技术要求
3.1 成套装置基本技术要求
3.1.1输出容量
成套装置以10kV母线无功功率，以及10kV母线电压作为控制目标，实现电网需要发出±500Kvar动态补偿，可实现连续动态自动调节。
3.1.2 响应时间
成套装置可动态跟踪电网电能质量变化，并根据变化情况动态调节无功输出，实现高功率因数运行。
装置动态响应时间不大于10ms。
3.1.3运行效率
SVG装置运行过程中，最大有功损耗不大于成套装置总输出容量的0.8% 3.1.4 过载能力
动态无功补偿装置应具有短时（2s）过载能力，过载容量为成套装置总容量的25%。
3.1.5 冷却方式
动态无功补偿装置应采用强制风冷，冷却系统采用先进、安全、可靠的方式。
3.1.6 谐波特性
动态无功补偿装置输出电压谐波含量应能满足国标要求。
3.2. 装置主要技术指标：
额定频率：50HZ
额定电压：1140V±15%
额定容量：-500至500kvar（两机并联，实际补偿范围-1Mvar至1Mvar）功率因数：在补偿容量范围内，满足需求
调节能力：连续双向可调，无补偿死区
响应时间： 10ms
控制方式：具有恒无功、恒电压和自动跟踪三种控制方式
（1）主电路逆变器采用英飞凌品牌的IGBT器件
（2）低压SVG具有三种控制模式，可自由设定：
1）恒无功装置处于恒无功闭环工作方式下，其无功电流目标值由设定的参数“功率目标值”决定；
2）恒电压装置无功输出的目标是将电网电压控制在所需要的目标值当中
3）自动跟踪是指自动补偿负荷侧的无功电流，目标是在装置的补偿能力
范围之内，控制装置的无功电流输出，使电网侧的无功电流
为零。
（3）可方便地通过并联实现扩容。
（4）过电流限制：采用可靠的限流控制环节，当系统中的无功或谐波电流大于有源滤波器的治理能力时，装置能在自己的额定容量范围内
最大限度的对无功或谐波进行补偿，维持正常工作，不会出
现过载烧毁等故障。
（5）具备完整的保护功能，包括过载、过电流、短路等，具备系统启动自诊断功能。
（6）具有缓冲启动控制回路，能够避免自启动瞬间过大的投入电流，并限制该电流在额定范围之内。
（7）控制器：计算与逻辑处理采用全数字化技术，采用DSP并配有功能强大的FPGA芯片。
（8）装置输入端装有可靠的雷击浪涌保护装置，在雷电波发生时，保护装置起到保护作用，不损坏设备。
（9）采用汉字液晶显示面板，具有故障报警及追忆功能，在面板上能实时显示运行状态,以及设定运行参数。
3.3 柜体基本要求
（1）屏柜采用落地式安装，柜门的开角不小于120度，防护等级≥IP31。
（2）柜体尺寸：1400W*1000D*2200H 颜色：RAL7035
进线方式：下进线
（3）输出电流表，精度为0.5级。
电流互感器精度为0.5级。
（4）柜体及其他部分的敞露部分为涂漆保护，漆膜具有良好的附着力，平整光洁。
（5）装于屏柜内的继电器完全能够防止设备正常操作的振动而引起的误动作。
（6）屏内使用的电器元件，如开关、按钮等操作灵活，测量仪表满足精度要求，各类声光指示信号能正确反映各元件的工作状况。
（7）汇流排和主电路导线的相序和颜色完全按照电力行业的有关规定制造。
（8）空气开关和熔断器的容量完全能够满足长期工作电流的要求，且满足各级选择性的要求。
（9）柜体上装有截面不小于25mm2的接地端子。
（10）柜内设备机械配合和间隙应符合机械和电气距离上的要求，控制和操作灵活、可靠。
（11）控制回路的导线选用绝缘电压不小于500V，截面不小于1.5 mm2的多股铜绞线。
（12）端子排额定电压不低于500V，额定电流不小于10A，具有隔板、标号线套和端子螺丝。
（13）柜内应设置PE母排。
结构设计合理，能保证工作人员的安全，便于运行、维护、检查、监视和试验；
4 技术服务
4.1 SVG主要供货清单
4.2 使用期限
在质保期内，无论任何部分(包括外协件)属于质量问题而损坏的，供方均无偿修理或更换。
5 包装、运输和贮存
（1）设备制造完成并通过试验后,应及时包装,否则应得到切实的保护,确保其不受污损。
（2）所有部件经妥善包装或装箱后,在运输过程中尚应采取其它防护措施,以免散失损坏。
（3）各种包装应能确保各零部件在运输过程中不致遭到损坏.丢失.变形.受潮和腐蚀。
（4）整体产品或分别运输的部件都要适合运输和装载的要求。
