常用高压开关设备
高压开关电器分类
高压开关电器分类1. 引言高压开关电器是电力系统中的重要组成部分，用于控制和保护电力设备。
它们承担着切换、分配和保护电能的功能，对电力系统的安全和可靠运行起着至关重要的作用。
本文将对高压开关电器进行分类，介绍其不同类型和应用领域，为读者提供全面深入的了解。
2. 高压开关电器分类根据其用途和结构特点，高压开关电器可以分为以下几类：2.1 隔离开关隔离开关用于将电力系统的设备与电源隔离，以便对设备进行检修、维护和紧急切断。
隔离开关通常具有单刀双断口的结构，能够在带载条件下进行切断和闭合操作。
它们主要应用于变电站、电缆分支箱和开关柜等场所。
2.2 断路器断路器是用于在电路发生故障时进行快速切除的开关装置。
它们通常具有灵活的操作特性，能够迅速切断电路，并具备对短路电流的承受能力。
断路器广泛应用于电力系统的输电线路、配电变压器和发电机等设备。
2.3 负荷开关负荷开关用于控制电力系统的负荷电流，将电源与负载设备连接或切断。
负荷开关通常具有小型的结构和较低的断口容量，适用于低压分布线路、电力电缆和家庭电器等应用场景。
2.4 接地开关接地开关用于将故障电流引入地面，以确保人身安全和电气设备的保护。
接地开关通常配备在电力系统的故障点处，能够迅速切断电路并接通接地设备。
它们广泛应用于电力系统的中性点接地和保护接地。
2.5 联络开关联络开关用于控制电路的连接和切断。
它们通常具有较大的断口容量和较高的操作次数，适用于中压和高压电力系统的主要开关设备。
联络开关广泛运用于电力变电站、电网枢纽和重要电力设备。
2.6 组合电器组合电器由多个开关电器组合而成，具有复合功能和多路开关控制能力。
它们可实现电力系统的快速切换、联锁保护和自动化控制，提高了电力系统的可靠性和运行效率。
组合电器广泛应用于大型变电站、电力工业和城市供电网。
3. 高压开关电器应用领域高压开关电器在电力系统中的应用领域广泛，主要包括以下几个方面：3.1 输电与配电高压开关电器在电力输配变电站中起着至关重要的作用。
高压电气的设备类型和工作原理
高压电气的设备类型和工作原理高压电气设备是指能够产生高电压的设备，一般用于电力系统、工业生产和科学研究等领域。
这些设备主要包括变压器、电力电容器、电力电抗器、高压开关、隔离开关、避雷器等。
它们的工作原理各不相同，但都是通过产生高电压来实现特定的功能。
我们来了解一下变压器。
变压器是一种电力设备，可以将输入的交流电压通过电磁感应原理转换为所需的高压或低压输出。
它由两个或多个线圈组成，通过互感作用来实现电能的传输和变换。
变压器的工作原理基于法拉第电磁感应定律，当输入线圈中通入交流电时，会在另一个线圈中感应出电压。
除了变压器，电力电容器也是高压电气设备中常见的一种。
电力电容器主要用于电力系统中的无功补偿和功率因数修正。
它的工作原理基于电容器的电性质，当电容器接通电源后，会在两个电极之间形成电场，从而储存电能。
在电力系统中，电容器可以通过释放存储的电能来补偿系统中的无功功率。
电力电抗器也是一种常见的高压电气设备。
电力电抗器主要用于电力系统中的无功补偿和电流限制。
它的工作原理基于电感器的电性质，当电感器接通电源后，会在线圈中产生磁场，从而储存电能。
电力电抗器通过存储和释放磁场的方式来补偿系统中的无功功率。
高压开关和隔离开关是用于控制和切断高压电路的设备。
高压开关主要用于开闭高压电路，它的工作原理基于电磁吸合原理或气体击穿原理。
隔离开关主要用于隔离高压电路，它的工作原理基于机械切断电路的原理。
这些开关设备在电力系统中起着重要的作用，保障了电力系统的安全运行。
避雷器也是一种常见的高压电气设备。
避雷器主要用于电力系统中的过电压保护。
它的工作原理基于气体击穿的原理，当电力系统中出现过电压时，避雷器会迅速击穿并将过电压引到地下，保护系统中的设备免受过电压的损害。
高压电气设备包括变压器、电力电容器、电力电抗器、高压开关、隔离开关和避雷器等。
它们的工作原理各不相同，但都是基于电磁感应、电容性质、电感性质、电磁吸合或气体击穿等原理实现特定的功能。

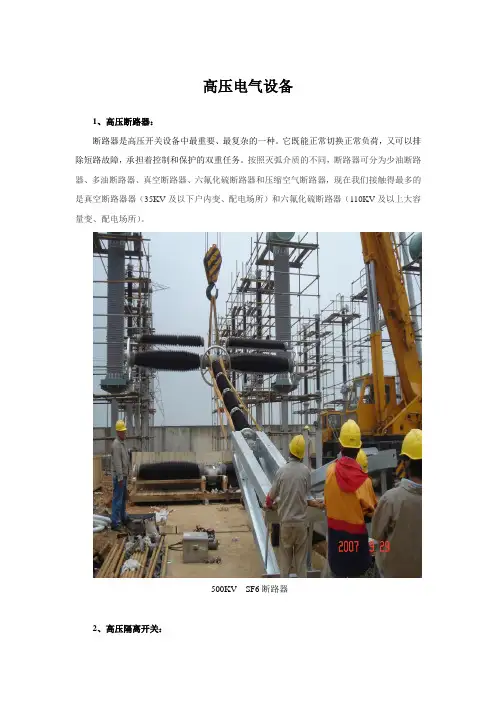

高压电气设备
高压电气设备1、高压断路器：断路器是高压开关设备中最重要、最复杂的一种。
它既能正常切换正常负荷，又可以排除短路故障，承担着控制和保护的双重任务。
按照灭弧介质的不同，断路器可分为少油断路器、多油断路器、真空断路器、六氟化硫断路器和压缩空气断路器，现在我们接触得最多的是真空断路器器（35KV及以下户内变、配电场所）和六氟化硫断路器（110KV及以上大容量变、配电场所）。
500KV SF6断路器2、高压隔离开关：隔离开关是一种没有专门灭弧装置的开关设备，在分闸状态时有明显的断开点，可以将设备和带电体可靠分离；在开闸状态时能可靠的通过正常的工作电流和短路故障电流。
按照装设地点的不同可以分为户内和户外两种；按支持绝缘子的数目，可分为单柱式、双柱式和三柱式等。
500KV 隔离开关3、电流互感器：电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁.电流互感器的主要作用是:1、将很大的一次电流转变为标准的5安培；2、为测量装置和继电保护的线圈提供电流；3、对一次设备和二次设备进行隔离。
电力系统中广泛采用的是电磁式电流互感器(以下简称电流互感器)，它的工作原理和变压器相似。
电流互感器的特点是：(1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流．而与二次电流无关；(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。
500KV 电流互感器4、电压互感器：电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

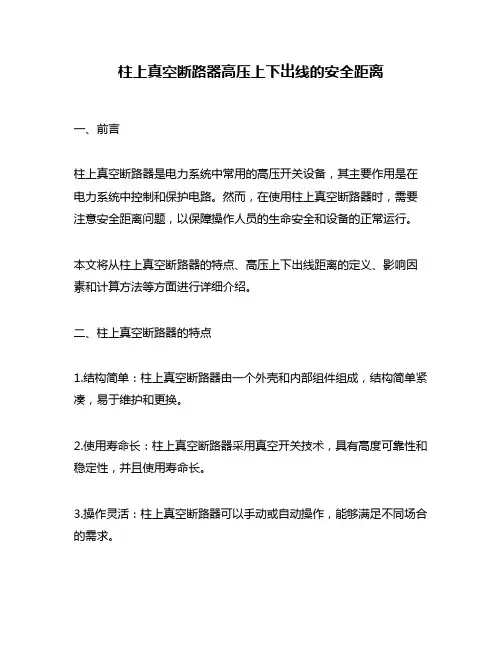

柱上真空断路器高压上下岀线的安全距离
柱上真空断路器高压上下岀线的安全距离一、前言柱上真空断路器是电力系统中常用的高压开关设备，其主要作用是在电力系统中控制和保护电路。
然而，在使用柱上真空断路器时，需要注意安全距离问题，以保障操作人员的生命安全和设备的正常运行。
本文将从柱上真空断路器的特点、高压上下出线距离的定义、影响因素和计算方法等方面进行详细介绍。
二、柱上真空断路器的特点1.结构简单：柱上真空断路器由一个外壳和内部组件组成，结构简单紧凑，易于维护和更换。
2.使用寿命长：柱上真空断路器采用真空开关技术，具有高度可靠性和稳定性，并且使用寿命长。
3.操作灵活：柱上真空断路器可以手动或自动操作，能够满足不同场合的需求。
4.安全可靠：柱上真空断路器具有过载保护、短路保护等多种保护功能，并且在发生故障时可以迅速切除电源。
三、高压上下出线距离的定义高压上下出线距离是指在正常运行情况下，柱上真空断路器高压侧的上下出线之间的距离。
该距离需要满足国家标准和电力行业规定的安全距离要求。
四、影响因素1.额定电压：柱上真空断路器的额定电压越高，高压上下出线之间的安全距离就越大。
2.环境温度：环境温度越高，柱上真空断路器内部的温度就越高，从而影响其绝缘性能和运行稳定性。
3.气象条件：气象条件对柱上真空断路器的运行也有一定影响。
例如，在强风、雷雨等恶劣天气下，需要增加高压上下出线之间的安全距离以确保操作人员和设备的安全。
4.使用环境：柱上真空断路器在不同使用环境中需要满足不同的安全距离要求。
例如，在海拔较高、湿度较大等特殊环境中，需要增加安全距离以确保设备正常运行。
五、计算方法根据国家标准和电力行业规定，柱上真空断路器高压侧上下出线之间的安全距离应满足以下公式：S=K×U其中，S为高压上下出线之间的安全距离，单位为毫米；K为系数，一般取1.5~2.0；U为柱上真空断路器的额定电压，单位为千伏。
例如，某柱上真空断路器的额定电压为10千伏，则其高压侧上下出线之间的安全距离应满足以下公式：S=1.5×10=15（mm）六、总结在使用柱上真空断路器时，需要注意高压侧上下出线之间的安全距离问题。
常用高压开关设备简介.pptx
第一节 高压断路器
• 2 类型和适用场所
（2）六氟化硫（SF6）断路器：采用具有优良灭弧性能和绝缘性能的 SF6气体作为灭弧介质的断路器，称为SF6断路器，在电力系统中广泛应 用。适用于频繁操作及要求高速开断的场合，在我国推荐在7.2—40.5 选用SF6断路器，特别是126KV以上几乎全部选用SF6断路器。但不适用 于高海拔地区。
6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100kA等
第一节 高压断路器
• 5 主要技术参数
（4）动稳定电流。断路器在闭合位置时，所能通过的最大短 路电流，称为动稳定电流，亦称额定峰值耐受电流，它表 明断路器在冲击短路电流作用下，承受电动力的能力。这 个值的大小由导电及绝缘等部分的机械强度所决定
（3）真空断路器：利用真空的高介质强度来灭弧的断路器，称为真空 断路器，现已大量应用在7.2—40.5KV电压等级的供（配）电网络上也 主要用于频繁操作及要求高速开断的场合，但在海边地区使用时，应注 意防凝露，因为会使断路器灭弧室灭弧能力下降。
目前，在电力系统中主要使用以上三种形式的断路器，而一些旧式断 路器，如空气断路器等，已逐步被淘汰。
高压断路器的类型很多，但就其结构来讲，都是由开断元件、支 撑绝缘件、传动元件、基座及操动机构五个基本部分组成，如图1 所 示。开断元件是断路器的核心元件，控制、保护等方面的任务都需由 它来完成。其他组成部分都是配合开断元件，为完成上述任务而设置 的。
第一节 高压断路器
• 2 类型和适用场所
断路器按其所采用的灭弧介质，可分为下列几种类型：
（1）油断路器：采用变压器油作灭弧介质的断路器，称 为油断路器，如断路器的油还兼作开断后的绝缘和带电 部分与接地外壳之间的绝缘介质，称为多油断路器；油 仅作为灭弧介质和触头开断后的绝缘介质，而带电部分 对地之间的绝缘介质采用瓷或其他介质的，称为少油断 路器。主要用在不需频繁操作及不要求高速开断的各级 电压电网中。
常用高压设备介绍
电流在触头上分布一致不会出现局部熔融现象还具有低电弧能量电压20-200V及低 截流值4-5A并配有高可靠性的操作机构。 本断路器结构简单、开断能力强、寿合 长、操作功能齐全无爆炸危险、维修简单适用于发电厂、变电站等配电系统一定的小
电流如励磁电流不大于2A 的空载变压器充电电容电流不大于5A 的空载线路以及 电压互感器回路等。开关柜用的户内隔离开关主要有GN19系列、GN6、GN9系列。 隔离开关主要由导电部分、绝缘部分、传动部分和底座部分组成。 2011-11-16 21 一 隔离开关 2011-11-16 22 第二节 隔离开关 ??2 型号GB标准 2011-11-16 23 第二 节 隔离开关 ??3 主要技术参数 1额定电压。额定电压是指隔离开关能承受的正常 工作线电压。目前我国电力系统中隔离开关采用的额定电压等级为10KV、35KV、 66KV、110KV、220KV、330KV、500KV。 2额定电流。额定电流是指隔离开关可 以长期通过的工作电流。隔离开关长期通过额定电流时其各部分的发热温度不超过 允许值。我国规定额定电流为200、400、630、1000、1250、1600、1500、2000、3150、 4000、5000、6300、8000、10000、12500、16000、20000A 2011-11-16 24 第二节 隔 离开关 ??3 主要技术参数 3动稳定电流。隔离开关在闭合位置时所能通过的最大短 路电流称为动稳定电流亦称额定峰值耐受电流它表明隔离开关在冲击短路电流作用
电力系统中10kV35kV高压开关柜基本知识-含图)
2)敷铝锌钢板或镀锌钢板(用于组装柜).
3).不锈钢板(不导磁性). 4).铝板((不导磁性).
2、柜体的功能单元:
1).主母线室(一般主母线布置按“品”字形或 “1”字形两种结构; 2).断路器室
3).电缆室
4).仪表室（低压室） 5).柜顶小母线室.
2、海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备, 外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数 Ka[ka=1÷(1.1-H×10-4 )] （H为使用地点海拔）来决定。由于高海拔地 区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝 缘距离，或在开关柜内增加绝缘防护措施。
相间和相对地mm 75
100
125
180
300
带电体至门mm 105 130
155
210
330
以空气和绝缘板组成的复合绝缘，带电体与绝缘板之间的最小空气间 隙应满足如下要求：
3.6\7.2\12kV设备应不小于30mm 24kV设备应不小于45 mm 40.5kV设备应不小于60mm。 另外，应该考虑绝缘材料的厚度、设计场强和老化，并应按DL/T593 中的要求进行凝露试验。
三、开关柜的使用条件
1、环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)， 严寒地区可以为-15 ℃ 。环境温度过高,金属的导电率会减低,电阻增加, 表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大 大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终 会导致绝缘件的破坏。
4
防止直径大于 1.0mm的固体外物
防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入
高压断路器的分类
高压断路器的分类
高压断路器是电力系统中重要的电气设备，用于控制和保护电力系统的正常运行。
根据其结构和用途，高压断路器可以分为多种类型，包括：
1. 油浸式断路器：其内部充满绝缘油，能够有效地隔离电弧，具有较高的短路承受能力和断开能力，常用于电力系统中的主要开关设备。
2. SF6气体断路器：使用SF6气体作为绝缘介质，具有较高的绝缘性能和短路承受能力，广泛应用于电力系统中。
3. 真空断路器：使用真空作为绝缘介质，具有良好的短路承受能力和断开能力，适用于电力系统中的小型开关设备。
4. 气体泄漏断路器：当断路器内部发生气体泄漏时，能够自动断开电路，保护电力系统的安全运行。
5. 组合式断路器：将不同的断路器组合在一起，形成一种复合式设备，具有多种功能，适用于不同的电力系统。
总之，高压断路器的分类多种多样，根据电力系统的需要选择适合的断路器能够提高电力系统的安全性、可靠性和稳定性。
- 1 -。
常用高低压电器及设备
常用高低压电器及设备常用的高压电器有：高压变压器、高压熔断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜、避雷器等。
一、高压三相变压器变压器是根据电池感应的原理工作的；高压变压器主要使用于交流电变配，有利于交流电的输送和使用。
1、主要参数在变压器铭牌上主要有：铁损、铜损、短路阻抗Uk、分接开关、接线组别（Y/Y0-12,6、Δ/Y0-11）1）铁损P FE：也叫变压器空载铁损，变压器载空载情况下所需要的电能损耗，此时空载电流很小，在原边绕组线圈上的电阻损耗忽略不计。
主要是变压器铁心在交变电流的反复磁化下，产生的磁滞损耗、涡流损耗；它和变压器上所加的电压和频率的大小有关，所以可以认为是固定的，不和所用电流大小相关。
2）铜损P CU：也叫变压器短路损耗，变压器副边在短路的情况下，原边慢慢低加大输入电压，直道副边电流达到额定值，此时的变压器损耗。
此时变压器因为工作在短路状态，工作电压可以认为很小，故铁损很小，可损耗忽略不计。
主要是变压器线圈电阻的损耗。
它与所用负荷电流的大小相关。
3）短路阻抗Uk：在变压器短路损耗中，达到额定电流时的原边所加电压和原边的额定电压的比值的百分值称为短路阻抗。
可用于计算变压器副边短路时短路电流的大小，短路阻抗的倒数就是导纳，乘以额定电流便是短路电流的大小。
4）接线组别：讲的是变压器原、副边绕组的连接方法，不同的连接组别，可以得到与输入电压不同相位差的输出电压（以30度或其整倍数关系）；如我局使用的10KV/0.4KV高压变压器的接线组别为Y/Y0-12，原、副边均星型连接，副边带中性线，原、副边电压同相位，－12表示时钟12点时长针和短针重合及同相位、长针和短针分别代表原、副边电压相位；那么－11表示时钟11点，副边电压相位超前原边30度（一圈360度，每一点钟30度）。
5）分接开关（Ⅰ代表＋5％、Ⅱ额定、Ⅲ－5％）：油浸式变压器的分接头在壳内，操作开关在变压器顶端的总部位置。
常用高压电器设备的选择提纲1
常⽤⾼压电器设备的选择提纲1常⽤⾼压电器设备的选择及校验⼀、概述常⽤⾼压电器设备的选择及校验的必要性1、中、⾼压；2、常⽤电器及导体；3、通⽤的、共性的，不包括全部；1）设备范围⾼压电器及开关柜通常包括断路器、负荷开关、隔离开关、熔断器、限流电抗器、电流互感器、电压互感器、消弧线圈、接地变压器、接地电阻器、⽀柱绝缘⼦、穿墙套管以及⾼压开关柜等。
⾼压：系指标称电压⾼于1000V(1140V)时，有的将3~66kV划为中压。
2）选择及校验的条件○1按主要额定特性参数选择，包括电压、电流、频率、开断电流等选择；○2按短路条件进⾏动、热稳定校验；○3按承受过电压能⼒及绝缘⽔平选择；（这⾥暂不讨论）○4按环境条件，如温度、湿度、海拔等选择；○5按各类⾼压电器及开关柜的不同特点进⾏选择；⾼压电器及开关柜的选择及校验表2、以上⾼压电器及开关柜⽤于频率为50Hz的情况，⽤于其它频率时应对频率进⾏校验；3、⽤熔断器保护的电器可不进⾏热稳定校验；4、采⽤熔断器保护的电压互感器回路，可不校验动、热稳定⼀、按⼯作条件选择；1、按⼯作电压；1）有关电压的名词术语；根据国家标准GB156-1993(2008)《标准电压》有关电压的定义：○1系统的标称电压：系统被指定的电压。
○2系统的最⾼电压：当系统正常运⾏时，在任何时间、系统中任何⼀点所出现的电压最⾼值，不包括系统的暂态和异常电压，例如系统的操作引起的暂态和瞬时的电压变化。
○3电⽓设备的额定电压：国家规定的电⽓设备⼯作条件，通常由制造⼚确定的电压。
○4电⽓设备的最⾼电压：考虑到设备的绝缘性能和与最⾼电压有关的其他性能所确定的最⾼运⾏电压，其数值等于所在系统的系统最⾼电压值。
电⽓设备的最⾼电压只在系统标称电压⾼于1000V(1140V)时才给出。
2）按⼯作电压选择⾼压电器及开关柜的要求；选⽤⾼压电器及开关柜，其额定电压应符合所在回路的系统标称电压，其⾼压电器及开关柜的最⾼电压Umax 应不⼩于所有回路的系统最⾼电压Uy，即：Uma x≧Uy；注意：限流式熔断器不宜使⽤标称电压低于其额定电压的系统中，2、按⼯作电流选择；1）⾼压⾼压电器及导体的额定电流Ir不应⼩于该回路的最⼤持续⼯作电流Imax，即Ir≧Imax注意：1、由于⾼压开断电器没有持续过载的能⼒，在选择额定电流时，应满⾜各种可能运⾏⽅式下回路持续⼯作电流的要求；2、当⾼压电器、开关柜、导体的实际环境温度与额定环境温度不⼀致时，⾼压电器和导体的最⼤允许⼯作电流应进⾏修正。
高压设备介绍
图13 FN3-10RT户内压气式负荷开关外形
（1) 结构组成
1) 上绝缘子兼汽缸是一个简单的灭弧室，不仅起到支持绝缘子的作用， 而且其内部气缸，装有传动机构传动的活塞。
加电压虽然很快恢复，但触头间隙不会再被击穿，真空电弧在电流第 一次过零时就能完全熄灭
M-G VCB 規格表
額定電壓 絶緣等級 rms impulse KV 1.2 /50μs 12KV 28 75 24KV 50 125
12.5KA 630A,1250A,2500A 16KA 630A,1250A,2500A 遮斷容量 25KA 630A,1250A,2500A 630A,1250A,2500A 1sc 31.5KA 630A,1250A,2500A 40KA 630A,1250A,2500A
断路器的全型号和含义如下：
1.油断路器（OCB) 油断路器的静触头和动触头均浸泡在绝缘油里，通断电路时， 依靠电弧产生的热量使灭弧装置内的绝缘油压力升高，从而吹灭触 头之间产生的电弧。
（1）高压少油断路器(SW、SN型)
一般6kV～35kV户内配电装置中主要采用的高压少油断路器是
我国统一设计、推广应用的一种新型少油断路器。按其断流容量（Soc） 分有I、II、Ⅲ型。断流容量SN10-10I型Soc为300MVA；SN10-10Ⅱ型 Soc为500MVA；SN10-10Ⅲ型Soc为750MVA。
想设备。因此，虽然价格较贵，在要求频繁操作和高速开断的场合， 尤其是安全要求较高的工矿企业、住宅区、商业区等被广泛采用。 （2）分类： 根据其结构分有落地式、悬挂式、手车式三种形式；按使 用场合分有户内式和户外式。 （3）ZN3-10型真空断路器的外形结构如图4所示
图4 ZN3-10型真空断路器外形 1－上接线端子（后出线） 2－真空灭弧 室 3－下接线端子（后出线） 4－操动 机构箱 5－合闸电磁铁 6－分闸电磁铁 7－断路弹簧 8－底座
10kV配电室高压设备汇总
①10kV配电室高压设备常用高压柜柜型、中置柜中高压断路器、环网柜内负荷开关、高压柜内CT、PT、零序CT高压避雷器、高压熔断器、高压接地开关、综合保护装置、高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。
常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司 P/VⅡ柜西门子授权江苏华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
常用变比：10/0.1kV、高压柜内电压互感器常规将10kV变为100V。
