安全阀的工作原理
安全阀的工作原理
安全阀的工作原理安全阀是一种常见的安全设备，广泛应用于各个工业领域，其主要功能是在系统压力超过设定值时，自动打开释放压力，以保护系统不受过高压力的伤害。
下面将详细介绍安全阀的工作原理。
一、安全阀的基本结构安全阀通常由阀体、阀盖、调整弹簧、活塞、导向座、密封圈等部件组成。
1. 阀体和阀盖：阀体是安全阀的主体部份，通常由铸铁、铸钢等材料制成。
阀盖则用于固定调整弹簧和其他部件。
2. 调整弹簧：调整弹簧是安全阀的关键部件，用于调整安全阀的开启压力。
通常由弹簧钢制成，根据需要可以进行调整。
3. 活塞：活塞是安全阀的动作部件，通过受力使阀门开启或者关闭。
4. 导向座：导向座用于引导活塞的运动方向，确保阀门的正常工作。
5. 密封圈：密封圈用于保证安全阀的密封性能，避免泄漏。
二、安全阀的工作原理安全阀的工作原理基于力学和流体力学的原理，下面将分为两个阶段进行详细介绍。
1. 静态平衡阶段当系统压力低于安全阀设定的开启压力时，安全阀处于关闭状态。
此时，调整弹簧通过预压力使活塞和阀盖密切接触，阀门处于关闭位置，阀体和阀盖之间的密封圈起到密封作用，防止泄漏。
2. 动态平衡阶段当系统压力超过安全阀设定的开启压力时，安全阀开始工作。
此时，系统压力作用在活塞上，逐渐克服调整弹簧的预压力，当系统压力超过调整弹簧的预压力时，活塞开始向上运动。
活塞上升后，导向座将活塞引导到开启位置，阀门打开，系统压力通过阀门释放，以降低系统压力。
当系统压力下降到安全阀设定的关闭压力以下时，调整弹簧的预压力将活塞推回关闭位置，阀门关闭，系统压力恢复正常。
三、安全阀的特点和应用范围1. 安全阀具有快速响应、可靠性高、操作简单等特点，能够有效保护系统的安全运行。
2. 安全阀广泛应用于各个工业领域，如石油化工、电力、制药、冶金等，用于保护各种设备和管道系统的安全。
3. 安全阀的选择应根据具体的工作条件和要求进行，包括工作介质、工作压力、流量要求等。
4. 安全阀的安装和维护应按照像关标准和规定进行，确保其正常运行和可靠性。
安全阀的工作原理
安全阀的工作原理安全阀是一种常见的安全设备，用于保护压力容器或管道系统免受过高压力的损害。
它的工作原理是基于压力的感知和调节。
一、工作原理概述安全阀由主体部分和控制部分组成。
主体部分包括阀体、阀座、阀瓣等，控制部分包括弹簧、调节螺母等。
当压力超过设定值时，安全阀会打开，通过释放部分流体来降低压力，以保护系统的安全。
二、压力感知安全阀通过压力感知装置来感知系统压力。
常见的压力感知装置有弹簧和活塞。
当系统压力超过设定值时，压力作用在感知装置上，使其发生位移，进而触发安全阀的开启。
三、阀门调节安全阀的控制部分通过调节螺母来调整阀门的开启压力。
调节螺母的位置决定了弹簧的压紧程度，从而影响安全阀的开启压力。
调节螺母的旋转方向会改变弹簧的压缩或释放，进而调整阀门的开启压力。
四、阀门开启与关闭当系统压力超过设定值时，安全阀会打开，释放部分流体，以降低系统压力。
一旦压力降到设定范围内，安全阀会自动关闭，停止流体的释放。
这种开启与关闭的过程是自动完成的，无需人工干预。
五、工作原理的稳定性安全阀的工作原理具有稳定性，即在一定范围内，无论系统压力如何变化，安全阀都能保持稳定的开启压力。
这是通过调节螺母来实现的，使得阀门能够在设定压力范围内精确控制流体的释放。
六、工作原理的应用安全阀广泛应用于各种压力容器和管道系统中，如锅炉、压缩机、储罐等。
它们在工业生产和民用领域起到了至关重要的作用，保护了设备和人员的安全。
七、安全阀的维护与检测为确保安全阀的正常工作，需要进行定期的维护与检测。
维护包括清洁阀门和调节螺母，检测包括测试阀门的开启压力和关闭压力是否符合要求。
这些工作可以由专业的技术人员进行，以确保安全阀的可靠性和稳定性。
综上所述，安全阀的工作原理是基于压力感知和调节的。
它通过感知系统压力并调节阀门的开启压力，保护压力容器或管道系统免受过高压力的损害。
安全阀的工作原理稳定可靠，应用广泛，并需要定期的维护与检测来确保其正常工作。
安全阀的工作原理

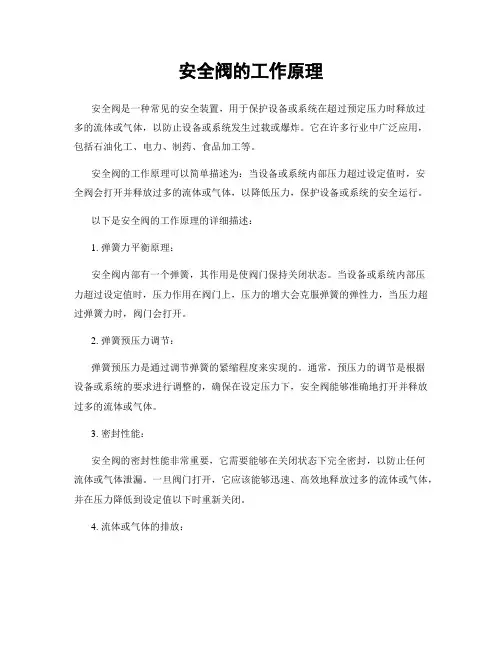

安全阀的工作原理安全阀是一种常见的安全装置，用于保护设备或系统在超过预定压力时释放过多的流体或气体，以防止设备或系统发生过载或爆炸。
它在许多行业中广泛应用，包括石油化工、电力、制药、食品加工等。
安全阀的工作原理可以简单描述为：当设备或系统内部压力超过设定值时，安全阀会打开并释放过多的流体或气体，以降低压力，保护设备或系统的安全运行。
以下是安全阀的工作原理的详细描述：1. 弹簧力平衡原理：安全阀内部有一个弹簧，其作用是使阀门保持关闭状态。
当设备或系统内部压力超过设定值时，压力作用在阀门上，压力的增大会克服弹簧的弹性力，当压力超过弹簧力时，阀门会打开。
2. 弹簧预压力调节：弹簧预压力是通过调节弹簧的紧缩程度来实现的。
通常，预压力的调节是根据设备或系统的要求进行调整的，确保在设定压力下，安全阀能够准确地打开并释放过多的流体或气体。
3. 密封性能：安全阀的密封性能非常重要，它需要能够在关闭状态下完全密封，以防止任何流体或气体泄漏。
一旦阀门打开，它应该能够迅速、高效地释放过多的流体或气体，并在压力降低到设定值以下时重新关闭。
4. 流体或气体的排放：安全阀打开后，过多的流体或气体会通过阀门排放到外部环境中。
为了保证排放的流体或气体不会对环境造成污染或危害，通常会在安全阀上设置排放管道，将流体或气体引导到安全的区域或处理系统中。
5. 设定压力和流量：安全阀的设定压力和流量是根据设备或系统的需求进行选择的。
通常，设定压力应该略高于设备或系统的工作压力，以确保安全阀在必要时能够及时打开。
同时，设定流量应该足够大，以便安全阀能够迅速释放过多的流体或气体。
总结：安全阀是一种非常重要的安全装置，它通过弹簧力平衡原理实现对设备或系统内部压力的控制。
在设备或系统内部压力超过设定值时，安全阀会打开并释放过多的流体或气体，以保护设备或系统的安全运行。
安全阀的设定压力和流量应根据实际需求进行选择，并确保其密封性能良好，排放的流体或气体不会对环境造成污染或危害。
安全阀的工作原理
安全阀的工作原理安全阀是一种常用的安全装置，用于保护压力容器、管道和设备在超过预定压力时的安全运行。
它能够通过自动调节流体流量，将超过设定压力的流体排放出去，以保持系统的安全运行。
下面将详细介绍安全阀的工作原理。
一、安全阀的基本构造安全阀主要由阀体、阀盖、弹簧、阀芯和导向件等组成。
阀体是安全阀的主要部件，通常采用铸造或者锻造工艺制成。
阀盖用于固定弹簧和阀芯，通过罗纹连接在阀体上。
弹簧是安全阀的控制元件，用于提供阀芯的关闭力。
阀芯是安全阀的关键部件，它能够根据压力的变化自动调节流体的流量。
二、安全阀的工作原理安全阀的工作原理基于压力平衡原理和弹簧力平衡原理。
1. 压力平衡原理：当压力容器内的压力超过设定压力时，安全阀开始工作。
此时，压力作用在阀芯上，使阀芯向上挪移，打开阀门。
同时，流体通过阀门的开口进入阀体内，流经阀芯和阀座之间的间隙，最终排放到外部环境中。
当压力降低到设定压力以下时，阀芯受到弹簧力的作用，恢复原位，关闭阀门，住手流体的排放。
2. 弹簧力平衡原理：安全阀的弹簧力是通过调节弹簧的预紧力来实现的。
当压力超过设定压力时，阀芯受到压力的作用，向上挪移，直到弹簧的压缩力与压力力平衡。
这时，阀门打开，流体开始排放。
当压力降低到设定压力以下时，弹簧的压缩力大于压力力，阀芯受到弹簧力的作用，恢复原位，关闭阀门。
三、安全阀的工作特点1. 灵敏性：安全阀对压力的变化非常敏感，能够在短期内及时响应压力变化，确保系统的安全运行。
2. 稳定性：安全阀能够在设定压力范围内稳定工作，不会因外界因素的干扰而频繁开启或者关闭阀门。
3. 可调性：安全阀的设定压力可以根据实际需要进行调节，以适应不同系统的工作要求。
4. 可靠性：安全阀采用机械原理工作，不依赖外部能源，具有较高的可靠性和稳定性。
四、安全阀的应用领域安全阀广泛应用于石油、化工、电力、冶金、制药、建造等行业，用于保护各种压力容器、管道和设备的安全运行。
例如，石油化工行业的储罐、反应釜、换热器等设备，电力行业的锅炉、汽轮机等设备，都需要安全阀进行安全保护。
安全阀的工作原理
安全阀的工作原理安全阀是一种常见的安全设备，用于保护各种压力容器和管道系统免受过高压力的伤害。
它的主要功能是在压力超过设定值时，自动打开并释放压力，以确保系统的安全运行。
本文将详细介绍安全阀的工作原理及其组成部份。
一、工作原理安全阀的工作原理基于压力的平衡和力的平衡原理。
当系统内部的压力超过安全阀设定的压力值时，安全阀会自动打开，通过释放部份介质来降低系统压力，以保护系统不受伤害。
安全阀的工作原理可以分为两个阶段：开启阶段和关闭阶段。
1. 开启阶段：当系统内部的压力超过设定的开启压力时，阀门开始打开。
在这个阶段，安全阀的弹簧开始被压缩，阀盖与阀座之间的间隙逐渐增大，介质开始从阀门的出口流出，以减小系统的压力。
2. 关闭阶段：当系统内部的压力下降到设定的关闭压力以下时，阀门开始关闭。
在这个阶段，安全阀的弹簧开始恢复原状，阀盖与阀座之间的间隙逐渐减小，最终关闭阀门，住手介质的流动。
二、组成部份安全阀由以下几个主要组成部份构成：1. 阀体：阀体是安全阀的主要外壳，通常由金属材料制成，具有足够的强度和耐腐蚀性能。
阀体内部有一个阀座，用于与阀盖配合，控制介质的流动。
2. 弹簧：弹簧是安全阀的关键部件之一，它的作用是提供阀盖的弹性力量。
当系统内部的压力超过设定值时，弹簧被压缩，使阀门打开，并通过释放介质来降低系统压力。
3. 阀盖：阀盖是安全阀的挪移部件，与阀座配合形成阀门。
它通过弹簧的作用实现开启和关闭阀门。
阀盖通常由金属材料制成，具有良好的密封性和耐高温性能。
4. 引导管道：引导管道用于将介质从阀门的出口引导到安全区域，以确保安全阀的工作不对周围环境造成伤害。
5. 调整装置：调整装置用于设定安全阀的开启压力和关闭压力。
通常，它由一个可调节的螺母和一个调节杆组成，通过改变弹簧的压缩程度来实现对阀门开启和关闭压力的调整。
三、应用领域安全阀广泛应用于各种压力容器和管道系统中，以确保系统的安全运行。
以下是一些常见的应用领域：1. 蒸汽系统：安全阀在蒸汽系统中起到关键的作用，用于保护锅炉、汽轮机和其他与蒸汽相关的设备免受过高压力的伤害。
安全阀的工作原理
安全阀的工作原理安全阀是一种常用的安全保护装置，广泛应用于各种工业设备和系统中。
其主要作用是在设备或系统内部压力超过一定设定值时，及时打开释放压力，以保护设备和系统的安全运行。
下面将详细介绍安全阀的工作原理。
当被保护系统内部的压力超过设定值时，压力作用于阀盖和阀芯上产生一个向上的力，使得阀芯从阀座上抬起，压力能够通过阀芯与阀座之间的间隙释放。
与此同时，阀芯底部的上升运动将传递到弹簧上，导致弹簧被压缩，产生向下的弹簧力。
当这种向上的压力和向下的弹簧力达到平衡时，阀芯停止抬起，压力得以稳定在设定值。
1.设定压力：在安全阀安装之前，需要根据系统的工作条件和要求，调整阀中的压力调节机构，使其能够在设计范围内达到所需的设定压力。
2.系统压力升高：当系统内部的压力开始升高时，压力作用于阀芯和阀盖上。
3.阀芯抬起：当系统内部压力超过设定值时，压力将逐渐压倒阀芯弹簧的弹性，使得阀芯底部开始抬起。
同时，阀芯顶部与阀盖之间的间隙将增加，允许压力通过阀芯和阀座之间的缝隙逸出。
4.弹簧力平衡：阀芯的上升运动将导致传递到弹簧上，使得弹簧被压缩，产生向下的弹簧力。
当这种向上的压力和向下的弹簧力达到平衡时，阀芯停止抬起，安全阀处于关闭状态，压力得以稳定在设定值。
5.压力释放：若系统内部压力继续升高超过安全阀设定值，弹簧力将无法抵消压力的作用，阀芯将继续抬起，从而打开阀门。
这时压力将通过安全阀的喷嘴或其他出口部分释放，以保护系统的安全。
需要注意的是，安全阀在运行过程中要保持良好的密封性能，以确保压力只从设计的喷嘴或出口部分释放。
因此，安全阀的阀座和阀芯间隙需要严密控制，以防止因过大的间隙而导致泄漏问题。
此外，安全阀还应定期进行检测和维护，以确保其在工作过程中的可靠性和准确性。
检测内容包括调整设定压力、检查阀门的密封性、清洁阀门等。
只有经过专业人员的维护和保养，才能保证安全阀的正常运行。
总结起来，安全阀的工作原理基于弹簧力平衡原理，当系统内部压力超过设定值时，阀芯被压力抬起，通过间隙释放压力；同时弹簧的弹性被压缩产生向下的弹簧力，使得阀芯停止抬起，实现压力平衡，保护系统的安全运行。
安全阀的工作原理
安全阀的工作原理安全阀是一种用于控制和维护系统压力的装置，它在压力超过设定值时会自动打开，释放部分流体或气体，以保护系统不受过高压力的损害。
安全阀广泛应用于各种工业领域，如石油化工、电力、制药、航空航天等。
工作原理：安全阀的工作原理基于弹簧力和介质压力之间的平衡。
当系统压力超过设定值时，弹簧力不再能够抵抗介质压力，安全阀就会打开，释放部分介质，以降低系统压力。
安全阀通常由以下几个主要部件组成：1. 阀体：安全阀的主体部分，通常由金属材料制成，具有足够的强度和耐腐蚀性能。
2. 阀盖：用于固定弹簧和调整弹簧压力的部件。
3. 弹簧：安全阀的核心部件，通过弹性变形来提供阀的关闭力和开启力。
4. 导向装置：用于引导阀芯的运动轨迹，确保阀芯能够准确地关闭和打开。
5. 阀座：位于阀体内部的密封部件，当阀芯关闭时，阀座能够与阀芯完全贴合，确保阀门的密封性能。
安全阀的工作过程如下：1. 压力设定：在安全阀安装前，根据系统的设计要求和工作环境，通过调整弹簧的预紧力来设定阀的开启压力。
2. 压力平衡：当系统运行时，压力逐渐增加，直到达到安全阀的开启压力。
此时，弹簧力无法抵抗介质压力，阀芯开始向上移动。
3. 阀门打开：当阀芯移动到一定位置时，阀座与阀芯分离，介质开始从阀体中流出，以降低系统压力。
4. 压力恢复：一旦系统压力降低到安全阀设定的关闭压力以下，弹簧力将再次占据主导地位，阀芯开始向下移动。
5. 阀门关闭：当阀芯重新与阀座完全贴合时，阀门关闭，阀体中的介质无法继续流出。
总结：安全阀的工作原理是基于弹簧力和介质压力之间的平衡。
通过设定阀的开启压力和关闭压力，安全阀能够在系统压力超过设定值时自动打开，释放部分介质，以保护系统不受过高压力的损害。
安全阀在工业领域中起到了至关重要的作用，确保系统的安全运行。
安全阀的工作原理
安全阀的工作原理安全阀是一种常用的安全保护装置，用于控制和调节系统中的压力，以防止压力超过设定值而造成设备损坏或者事故发生。
它在各种工业领域和设备中广泛应用，如锅炉、压力容器、管道系统等。
安全阀的工作原理主要基于压力平衡和弹簧力的作用。
下面将详细介绍安全阀的工作原理及其相关要点。
一、压力平衡原理：安全阀的主要部件包括阀座、阀瓣和弹簧。
当系统内部压力超过设定值时，阀瓣会被推开，使介质通过阀座的通道流出，从而降低系统压力。
当系统压力下降至设定值以下时，弹簧的作用力将阀瓣重新关闭，住手介质的流动。
二、弹簧力的作用：安全阀中的弹簧起到控制阀瓣开启和关闭的作用。
弹簧的刚度决定了安全阀的开启压力，即当系统压力超过设定值时，弹簧被压缩，阀瓣被推开。
弹簧的刚度越大，安全阀的开启压力就越高。
三、阀座和阀瓣的密封性：安全阀中的阀座和阀瓣是密封件，其密封性能对于安全阀的正常工作至关重要。
阀座和阀瓣之间的间隙应适当，以确保在正常工作压力下能够实现良好的密封效果。
同时，阀座和阀瓣的材料选择也要考虑介质的性质和工作条件，以保证密封性能和耐腐蚀性。
四、流量特性：安全阀的流量特性是指在不同压力下，通过安全阀的介质流量与压力之间的关系。
安全阀的流量特性应符合工艺过程的需求，以确保在系统压力超过设定值时，能够及时有效地排出多余的介质。
五、工作稳定性：安全阀在工作过程中应具有良好的稳定性，即在设定压力范围内能够稳定可靠地工作。
为了提高安全阀的工作稳定性，可以采用多弹簧联动、阀瓣导向等设计措施。
六、安全阀的选型：在实际应用中，根据系统的工作压力、流量要求和介质特性等因素，选择合适的安全阀型号和规格。
选型时需要考虑安全阀的额定流量、额定压力、工作温度范围、材料等参数，以确保安全阀能够满足系统的安全要求。
七、安全阀的维护与检修：为了保证安全阀的正常工作，需要定期进行维护与检修。
维护工作包括清洁阀座和阀瓣、检查弹簧的弹性和刚度、检查密封性能等。
安全阀的工作原理
安全阀的工作原理安全阀是一种用来保护压力容器或管道系统的重要安全装置。
它的工作原理是通过调节流体的流量来控制系统的压力，当系统压力超过设定的安全压力时，安全阀会自动开启，释放部分流体，以降低系统压力，从而保护设备和人员的安全。
一、安全阀的结构安全阀通常由阀体、阀盖、阀座、弹簧、导向装置和密封装置等组成。
1. 阀体和阀盖：安全阀的阀体和阀盖通常由高强度的合金钢材料制成，以承受高压力和高温的工作环境。
2. 阀座：阀座是安全阀的关键部件，它位于阀体和阀盖之间，通过与阀盖的接触来实现密封。
阀座通常由耐磨损和耐高温的材料制成，如不锈钢或陶瓷。
3. 弹簧：弹簧是安全阀的控制元件，用于调节阀盖的开启压力。
弹簧的刚度决定了阀盖开启的压力范围。
4. 导向装置：导向装置用于引导流体流过阀座和阀盖之间的通道，确保流体的正常流动，并减少阀盖的摆动。
5. 密封装置：密封装置用于保持阀体和阀盖之间的密封性，防止流体泄漏。
二、安全阀的工作原理基于压力平衡和弹簧力的作用。
1. 压力平衡：当系统压力低于设定的安全压力时，阀盖上的压力大于弹簧力，阀盖保持关闭状态，阀座与阀盖紧密接触，防止流体泄漏。
2. 弹簧力：当系统压力超过设定的安全压力时，阀盖上的压力大于弹簧力，阀盖开始向上移动，阀座与阀盖之间的通道打开，流体通过阀座和阀盖之间的通道被释放，系统压力得以降低。
三、安全阀的工作特点1. 灵敏性：安全阀对系统压力变化非常敏感，能够快速响应并准确调节压力。
2. 稳定性：安全阀在工作过程中能够保持压力稳定，防止系统压力过高或过低。
3. 可靠性：安全阀经过严格的设计和测试，能够在恶劣的工作环境下长时间稳定运行。
4. 自动化：安全阀能够根据系统压力自动开启和关闭，无需人工干预。
四、安全阀的应用领域安全阀广泛应用于石油化工、电力、冶金、航空航天等行业的压力容器和管道系统中。
它们能够保护设备免受过高压力和温度的损害，防止事故的发生，确保生产过程的安全稳定运行。
安全阀的工作原理
安全阀的工作原理安全阀是一种常见的安全保护装置，广泛应用于各种工业设备和系统中。
它的主要作用是在系统内部压力超过设定值时，自动打开并释放部份压力，以保护设备和人员的安全。
本文将详细介绍安全阀的工作原理。
一、安全阀的基本结构安全阀主要由阀体、阀盖、弹簧、阀芯和密封垫等部件组成。
其结构简单，但功能强大。
1. 阀体和阀盖：通常由高强度合金钢或者不锈钢制成，具有良好的耐压性能和密封性能。
2. 弹簧：安全阀的弹簧是控制阀芯开启和关闭的关键部件。
它的刚度和预紧力决定了阀芯的开启压力。
3. 阀芯：阀芯是安全阀的关键部件，负责控制介质的流动。
当压力超过设定值时，阀芯会被推开，使介质通过阀体排出。
4. 密封垫：安全阀的密封垫主要用于保持阀体和阀盖之间的密封性，防止介质泄漏。
二、安全阀的工作原理安全阀的工作原理基于压力平衡和力的平衡原理。
当系统内部压力超过设定值时，安全阀会自动打开，并通过阀芯和阀体之间的通道，将部份介质排出系统，以降低系统压力，保护设备和人员的安全。
安全阀的工作过程可以分为以下几个阶段：1. 静止阶段：在系统运行正常时，安全阀处于关闭状态。
此时，阀芯受到弹簧的压力，将阀体和阀盖密切地闭合，阻挠介质流动。
2. 开启阶段：当系统内部压力超过设定值时，阀体上方的压力将会超过弹簧的压力。
此时，弹簧无法继续将阀芯压紧，阀芯会被压力推开，阀体和阀盖之间的通道打开。
介质开始从通道中流出，以减轻系统内部压力。
3. 排气阶段：一旦阀芯被推开，介质将通过阀体和阀盖之间的通道排出系统。
在此阶段，安全阀的主要任务是尽可能快地排出介质，以确保系统压力迅速下降。
4. 关闭阶段：当系统压力降低到设定值以下时，阀芯将会受到弹簧的压力，重新关闭阀体和阀盖之间的通道。
此时，安全阀恢复到静止阶段，等待下一次压力超过设定值时再次开启。
三、安全阀的设定和调整安全阀的设定和调整是确保其正常工作的关键步骤。
在安装和使用安全阀之前，需要根据系统的需求和操作要求进行设定和调整。
安全阀的工作原理
安全阀的工作原理安全阀是一种常见的安全装置，广泛应用于各种工业设备和系统中，用于保护设备和系统免受过压的损害。
本文将详细介绍安全阀的工作原理，包括其结构和工作过程。
一、安全阀的结构安全阀通常由阀体、阀盖、阀座、阀瓣、导向部件和弹簧组成。
1. 阀体和阀盖：阀体是安全阀的主体部分，用于容纳阀瓣和导向部件。
阀盖则用于固定阀瓣和弹簧。
2. 阀座和阀瓣：阀座是阀瓣的固定部件，通常由金属材料制成，具有一定的密封性能。
阀瓣则是阀座上移动的部件，通常由金属材料制成，具有一定的密封性能。
3. 导向部件：导向部件用于引导阀瓣在开启和关闭时的运动轨迹，确保阀瓣的正常工作。
4. 弹簧：弹簧是安全阀的控制元件，通过调整弹簧的预紧力来控制安全阀的开启压力。
二、安全阀的工作过程安全阀的工作过程可以分为两个阶段：密封阶段和排放阶段。
1. 密封阶段：当设备或系统内部压力处于正常范围时，安全阀处于密封状态。
此时，阀瓣受到弹簧的压力，将与阀座紧密接触，确保不会发生泄漏。
2. 排放阶段：当设备或系统内部压力超过了安全阀的设定压力时，安全阀将打开，开始排放过压。
在这个阶段，弹簧的压力被克服，阀瓣离开阀座，形成一个通道，使过压气体或流体能够排放到安全环境中。
三、安全阀的工作原理安全阀的工作原理可以简单描述为：当设备或系统内部压力超过安全阀的设定压力时，安全阀会自动打开，排放过压，以保护设备和系统的安全。
具体来说，安全阀的工作原理如下：1. 设定压力：在安全阀安装前，根据设备或系统的工作压力要求，调整安全阀上的调压螺钉，改变弹簧的预紧力，从而设定安全阀的开启压力。
2. 压力感应：当设备或系统内部压力超过设定压力时，压力感应装置将感知到这一压力变化，传递给安全阀。
3. 开启动作：当压力感应装置传递的压力超过设定压力时，安全阀的弹簧将被克服，阀瓣会离开阀座，形成一个通道，使过压气体或流体能够排放。
4. 排放过压：一旦安全阀打开，过压气体或流体将通过安全阀排放到安全环境中，以降低设备或系统的压力。
安全阀作用原理
安全阀作用原理安全阀是用在受压设备、容器或管路上，作为系统超压保护装置。
当设备、容器或管路内的压力升高超过允许值时，阀门自动开启，继而全量排放，以防止设备、容器或管路内的压力继续升高；当压力降低到规定值时，阀门应自动及时关闭，从而保护设备、容器或管路的安全运行。
安全阀密封、开启的工作原理：1.直接作用式安全阀原理：这种安全阀是直接依靠介质压力产生的作用力来克服作用在阀瓣上的机械载荷使安全阀开启的，作用在阀瓣上的机械载荷主要来自重锤或弹簧，这种几乎是固定的机械载荷。
要想保证安全阀的密封性能，必须阀座密封面和阀瓣密封面的平整度和表面粗糙度有严格的要求。
虽然对于压缩弹簧加载的安全阀，可以通过调整弹簧力来的达到密封，但密封压差又有严格要求。
密封压差是整定压力和工作压力之差。
密封压差必须足够高，以保证足够的密封力，从而在装置正常运行时达到密封。
密封压差还应小于启闭压差，以确保安全阀在高于工作压力下开启。
通常推荐的最小密封压差为，当工作压力小于等于7MPa时为整定压力的10%，但不得小于35kPa；当工作压力小于7MPa时，为整定压力7%。
对于金属密封的安全阀，如果使用于有毒、腐蚀性、低温或特别贵重介质时，或当系统压力如在往复式泵或压缩机的出口管道中那样，为波动情况，则可能不得不增加密封压差。
此外，用于气体或蒸汽的安全阀的启闭压差可以高于15%；用于液体的安全阀可高于20%，因此，要使安全阀在不低于工作压力下关闭的话，密封压差就必须相应增加。
启闭压差是整定压力与回座压力之差。
从经济角度，启闭压差应尽可能小，以避免不必要的介质损失。
但从安全阀动作的稳定性着眼，又希望有较大的启闭压差。
因而只有采取折中的办法。
2.先导式安全阀原理：先导式安全阀是由一个主安全阀和一个先导阀（直接作用式安全阀）组成。
主阀是真正的安全阀，而先导阀是用来感受受压系统的压力并使主阀开启和关闭。
要保证先导式安全阀的密封性能和其他各项性能指标，不但对主阀的阀座密封面和阀瓣密封面的平整度和表面粗糙度亦有严格的要求，同时对压缩弹簧的几何尺寸、材料、热处理也有严格的要求。
安全阀的工作原理
安全阀的工作原理
安全阀是一种常见的阀门，用于保护设备和系统免受过高压力的损害。
它可以
在压力超过设定值时自动打开，释放过多的压力，以保持系统的安全运行。
安全阀通常用于蒸汽锅炉、压缩机、储罐和管道系统中。
安全阀的工作原理可以简单地描述为以下几个步骤：
1. 设定压力：安全阀的工作压力是根据设备或系统的要求进行设定的。
通常，
工程师会根据设备的最大工作压力和安全因素来确定安全阀的设定压力。
2. 弹簧力平衡：安全阀内部有一个弹簧，它的作用是使阀门保持关闭状态。
弹
簧的力量与设定压力相平衡，当压力低于设定值时，弹簧会将阀门保持关闭。
3. 压力增加：当设备或系统的压力逐渐增加，当压力超过设定值时，弹簧无法
再保持阀门关闭。
4. 弹簧释放：当压力超过设定值时，弹簧会释放出阀门，使其打开。
这样，过
多的压力将通过安全阀释放出来，保持系统的压力在安全范围内。
5. 压力降低：一旦过多的压力被释放，设备或系统的压力会降低到安全范围内。
此时，安全阀会自动关闭，阻止进一步的压力释放。
安全阀的工作原理基于弹簧力平衡和压力释放的机制。
通过设定合适的压力和
弹簧力量，安全阀可以在系统超压时及时打开，保护设备和系统的安全运行。
需要注意的是，安全阀的选择和安装应根据具体的应用要求和标准进行。
不同
的设备和系统可能需要不同类型和规格的安全阀，以确保其正常工作和可靠性。
安全阀的工作原理
安全阀的工作原理安全阀是一种常用的安全设备，广泛应用于各种工业领域，用于保护设备和系统免受过压的伤害。
它的主要功能是在压力超过设定值时，自动打开并释放压力，从而保护设备和系统的安全运行。
下面将详细介绍安全阀的工作原理。
一、安全阀的基本结构安全阀通常由阀体、阀盖、阀芯、弹簧、导向件和密封件等组成。
阀盖上通常还配有调整螺母，用于调整安全阀的开启压力。
二、安全阀的工作原理1. 压力调整安全阀的工作压力可以通过调整螺母来设定。
当螺母向上旋转时，压力调整弹簧的预紧力增大，安全阀的开启压力也随之增大。
2. 压力平衡安全阀的阀芯上通常有一个平衡锥，当介质压力作用在平衡锥上时，会产生一个向下的力，与弹簧的预紧力相平衡。
当介质压力超过设定值时，平衡被打破，弹簧的压缩力无法反抗介质压力，安全阀开始打开。
3. 开启状态当安全阀打开时，介质会通过阀体和阀盖之间的开口，进入出口管道，并通过弹簧和阀芯之间的间隙排出。
在这个过程中，介质的压力会下降，直到达到安全阀的关闭压力。
4. 关闭状态当介质的压力下降到安全阀的关闭压力以下时，弹簧的压缩力会使阀芯重新封闭阀体和阀盖之间的开口，安全阀恢复到关闭状态。
三、安全阀的工作特点1. 灵敏性：安全阀能够在压力超过设定值的瞬间迅速打开，以确保设备和系统的安全运行。
2. 稳定性：安全阀的开启压力和关闭压力具有较高的稳定性，能够长期保持在设定值范围内。
3. 可调性：安全阀的开启压力可以通过调整螺母来进行调整，以适应不同的工作条件和需求。
4. 可靠性：安全阀的结构简单，工作可靠，能够长期稳定地工作，减少设备和系统的故障风险。
四、安全阀的应用领域安全阀广泛应用于各种工业设备和系统中，如锅炉、压缩机、储罐、管道等。
它们的安全运行离不开安全阀的保护。
总结：安全阀是一种保护设备和系统免受过压的伤害的重要安全设备。
它通过调整螺母来设定开启压力，并通过阀芯和弹簧的力平衡来实现压力的释放。
安全阀具有灵敏性、稳定性、可调性和可靠性等特点，广泛应用于各种工业领域。
安全阀原理是什么
安全阀原理是什么
安全阀原理是通过调节介质压力，及时释放多余的压力，以保护设备和系统不受过压的损害。
安全阀的工作原理基于力平衡原理，主要分为弹簧式和气动式两种类型。
弹簧式安全阀的工作原理如下：当介质压力超过安全阀设定的开启压力时，弹簧受力增大，闭合阀门被压力推开，介质通过阀门流出，从而保持系统压力在设定范围内。
当压力恢复到设定范围时，弹簧力重新平衡，阀门关闭，停止介质流出。
气动式安全阀的工作原理则基于气动力平衡原理：当介质压力超过设定值时，主阀上方的压力偏离设定范围，导致主阀不再受到平衡，被推开，介质通过阀门流出。
当压力恢复到设定范围内时，气动传感器感知到平衡，主阀关闭，停止介质流出。
无论是弹簧式还是气动式安全阀，其目的都是通过调节介质流动来控制压力，以保护设备和系统的安全运行。
同时，安全阀还具有紧急放压和维护等功能，可有效预防事故发生和设备损坏。
安全阀的工作原理
安全阀的工作原理安全阀是一种常见的安全设备，用于保护压力容器或者管道系统免受过高压力的伤害。
它的工作原理是在压力超过设定值时，自动打开并释放压力，以保持系统的安全运行。
一、安全阀的基本组成部份安全阀由阀体、阀盖、阀座、弹簧、活塞和导向装置等组成。
其中，阀体和阀盖通常由高强度合金钢制成，以承受高压力和高温环境下的工作。
阀座和活塞则采用耐磨材料，以确保密封性能。
二、安全阀的工作原理1. 设定压力安全阀的工作压力是根据系统的需求和设计要求进行设定的。
通常，安全阀的设定压力会略高于系统的工作压力，以确保在系统达到额定压力时能够及时打开。
2. 压力感应当系统的压力超过设定压力时，安全阀会通过压力感应装置来察觉压力的变化。
常见的压力感应装置包括弹簧和活塞。
3. 弹簧力平衡安全阀的弹簧起到平衡系统压力的作用。
当系统压力超过设定压力时，弹簧会受到压力的作用而被压缩，从而产生一个力，将阀盖向上推开，使阀门打开。
4. 阀门打开当弹簧力被克服时，阀门会迅速打开，从而释放系统中的过高压力。
阀门打开后，压力会通过阀体和阀座之间的通道排出，以保持系统的安全运行。
5. 压力恢复一旦系统中的压力下降到设定压力以下，弹簧会重新将阀门关闭，以防止过低的压力对系统造成伤害。
三、安全阀的应用领域安全阀广泛应用于各种压力容器和管道系统中，以确保系统的安全运行。
常见的应用领域包括：1. 蒸汽锅炉系统：安全阀用于释放过高的蒸汽压力，以保护锅炉和管道系统免受压力过载的伤害。
2. 石油化工装置：安全阀用于控制化工装置中的压力，以防止设备和管道破裂。
3. 气体储存和输送系统：安全阀用于释放过高的气体压力，以保护储存和输送系统的安全运行。
4. 空气压缩机系统：安全阀用于释放过高的压缩空气压力，以防止设备和管道损坏。
四、安全阀的选型和维护在选择安全阀时，需要考虑系统的工作压力、流量要求、介质特性等因素。
同时，定期维护和检查安全阀的工作状态也非常重要，以确保其可靠性和安全性。
安全阀的工作原理
安全阀的工作原理安全阀是一种用于保护设备或系统的重要安全装置，其工作原理主要是通过控制压力来实现。
安全阀通常被安装在压力容器、管道系统以及其他设备上，当系统内部压力超过设定值时，安全阀会打开，释放压力，以防止设备发生过压而造成危险。
安全阀的工作原理可以分为两个方面来解释，工作原理一是基于力学原理，工作原理二是基于流体力学原理。
首先，从力学原理来看，安全阀内部包含一个弹簧或活塞，当系统内部压力超过设定值时，弹簧或活塞会受到压力作用而产生位移，从而打开阀门，释放压力。
这一过程实质上是利用了力学原理中的平衡原理，通过调节弹簧或活塞的弹性系数和阀门的开启面积来实现对系统压力的控制和调节。
其次，从流体力学原理来看，安全阀在工作时需要考虑流体的动力学特性。
当系统内部压力超过设定值时，流体会通过安全阀的出口迅速排放，这涉及到流体的压力、流速、密度等参数的变化。
安全阀的设计需要考虑流体的流动特性，以确保在压力释放过程中不会产生冲击或振荡，从而保证系统的安全性。
除了以上的工作原理，安全阀还需要考虑一些其他因素，比如密封性能、阀门的灵敏度、阀座的耐磨性等。
这些因素都对安全阀的工作性能和可靠性有着重要的影响。
在实际工程中，安全阀是保护设备和系统安全的重要设备，其工作原理的准确理解和合理应用对于保障设备和人员的安全至关重要。
工程技术人员需要根据具体的工程要求和安全标准来选择合适的安全阀，并对其工作原理进行深入理解和合理应用，以确保设备和系统的安全运行。
总之，安全阀的工作原理是基于力学原理和流体力学原理的，通过对压力的控制和调节来实现对系统压力的保护。
在实际应用中，工程技术人员需要充分理解安全阀的工作原理，并根据具体工程要求进行合理选择和应用，以确保设备和系统的安全运行。
安全阀的工作原理
安全阀的工作原理
安全阀是一种用来保护设备或系统的重要安全装置，它主要通过控制压力来确保设备在正常工作范围内，避免因压力过高而导致设备损坏或事故发生。
安全阀的工作原理主要包括弹簧力平衡原理、密封原理和排放原理。
首先，安全阀的弹簧力平衡原理是其工作的核心。
安全阀内部设有弹簧，当压力超过设定值时，弹簧将被压缩，从而使阀门打开，释放压力。
这种设计可以确保在设备内部压力超过设定值时，安全阀能够迅速打开，排放压力，保护设备不受损坏。
其次，安全阀的密封原理也是其工作原理的重要组成部分。
安全阀在正常工作状态下需要保持密封，以防止压力泄漏。
当压力超过设定值时，安全阀会打开，释放压力，但在压力降低到设定范围内时，安全阀需要能够迅速关闭，保持系统的密封性，避免继续泄漏压力。
最后，安全阀的排放原理也是其工作原理的重要环节。
安全阀在工作时需要将排放的压力导向安全区域，以避免对人员和设备造成伤害。
因此，安全阀在设计时需要考虑排放口的位置和方向，确保排放的压力不会对周围环境造成危害。
总的来说，安全阀的工作原理是基于弹簧力平衡、密封和排放原理的。
通过这些原理的相互作用，安全阀能够在设备压力超过设定范围时迅速打开，释放压力，保护设备和人员的安全。
因此，在实际应用中，选择合适的安全阀，并且正确安装和维护安全阀，对于设备和系统的安全运行至关重要。
安全阀的工作原理
安全阀的工作原理安全阀是一种常见的安全装置，用于保护压力容器或管道系统免受过高压力的损害。
它在工业生产中起着至关重要的作用，能够及时释放过高的压力，确保系统的安全运行。
下面将详细介绍安全阀的工作原理。
一、安全阀的基本构造安全阀通常由主体、阀座、阀盖、弹簧、调整螺母和导向装置等部分组成。
1. 主体：主体是安全阀的主要部分，通常由铸铁或铸钢制成，具有良好的耐压性能。
2. 阀座：阀座是安全阀的密封部件，通常由不锈钢制成，能够保证密封性能。
3. 阀盖：阀盖是安全阀的上部部件，用于固定弹簧和调整螺母。
4. 弹簧：弹簧是安全阀的核心部件，通过调整弹簧的张力来控制阀门的开启压力。
5. 调整螺母：调整螺母用于调整弹簧的张力，从而控制阀门的开启压力。
6. 导向装置：导向装置用于引导阀盖的运动轨迹，确保阀门的正常开闭。
二、安全阀的工作原理安全阀的工作原理基于压力平衡原理和弹簧力的作用。
1. 压力平衡原理当系统内部的压力超过安全阀设定的开启压力时，阀门将自动打开，通过阀座和主体之间的间隙释放压力，直到压力下降到设定的关闭压力。
2. 弹簧力的作用安全阀的弹簧通过调整螺母的张力来控制阀门的开启压力。
当系统内部的压力超过设定的开启压力时，弹簧受到压力的作用，逐渐被压缩，直到达到平衡状态，阀门开始打开。
当压力下降到设定的关闭压力时，弹簧的力重新占据主导地位，将阀门关闭，停止压力的释放。
三、安全阀的工作过程安全阀的工作过程可以分为两个阶段：开启阶段和关闭阶段。
1. 开启阶段当系统内部的压力超过设定的开启压力时，弹簧受到压力的作用逐渐被压缩，阀门开始打开。
此时，介质通过阀门和阀座之间的间隙，进入阀体的出口，从而实现了压力的释放。
2. 关闭阶段当压力下降到设定的关闭压力时，弹簧的力重新占据主导地位，将阀门关闭，停止介质的释放。
阀门与阀座之间的间隙被密封，确保系统内部的压力不再继续下降。
四、安全阀的应用范围安全阀广泛应用于各种压力容器和管道系统，如锅炉、压缩机、石油化工设备、化肥装置、输送管道等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全阀的工作原理
安全阀的工作原理：
当安全阀阀瓣下的蒸汽压力超过弹簧的压紧力时，阀瓣就被顶开。
阀瓣顶开后，排出蒸汽由于下调节环的反弹而作用在阀瓣夹持圈上，使阀门迅速打开。
随着阀瓣的上移，蒸汽冲击在上调节环上，使排汽方向趋于垂直向下，排汽产生的反作用力推着阀瓣向上，并且在一定的压力范围内使阀瓣保持在足够的提升高度上随着安全阀的打开，蒸汽不断排出，系统内的蒸汽压力逐步降低。
此时，弹簧的作用力将克服作用于阀瓣上的蒸汽压力和排汽的反作用力，从而关闭安全阀。
安全阀的作用：
OR安全阀是一种由进口静压开启的自动泄压防护装置,压力安全阀它是压力容器最为重要的安全附件之一,压力安全阀它的功能是当容器内压力超过某一定值时,安全阀依靠介质自身的压力自动开启阀门,安全阀迅速排出一定数量的介质。
压力安全阀当容器内的压力降到允许值时,压力安全阀又自动关闭,压力安全阀使容器内压力始终低于允许压力的上限,压力安全阀自动防止因超压而可能出现的事故,压力安全阀又被称为压力容器的最终保护装置。
其主要代表有意大利OR0485、0480及1831系列压力安全阀。
OR安全阀的选用原则:
1.蒸汽锅炉压力安全阀，一般选用敞开全启式弹簧压力安全阀 S10系列；
2.液体介质用压力安全阀，一般选用微启式弹簧压力安全阀 S10系列；
3.空气或其他气体介质用压力安全阀，一般选用封闭全启式弹簧压力安全阀；
4.液化石油气汽车槽车或液化石油气铁路罐车用压力安全阀，一般选用全启式内装压力安全阀；
5.采油井出口用压力安全阀，一般选用先导式压力安全阀；
6.蒸汽发电设备的高压旁路压力安全阀，一般选用具有安全和控制双重功能的先导式压力安全阀
7.若要求对压力安全阀做定期开启试验时，应选用带提升扳手的压力安全阀。
当介质压力达到开启压力的75%以上时，可利用提升扳手将阀瓣从阀座上略为提起，以检查压力安全阀开启的灵活性；
8.若介质温度较高时，为了降低弹簧腔室的温度，一般当封闭式压力安全阀使用温度超过300℃及敞开式压力安全阀使用温度超过350℃时，应选用带散热器的压力安全阀；
9.若压力安全阀出口背压是变动的，其变化量超过开启压力的10%时，应选用波纹管压力安全阀；
10.若介质具有腐蚀性时，应选用波纹管压力安全阀，防止重要零件因受介质腐蚀而失效。
OR安全阀的安装和维护应注意以下事项：
1.各种压力安全阀都应垂直安装。
2.压力安全阀出口处应无阻力，避免产生受压现象。
3.压力安全阀在安装前应专门测试，并检查其官密封性。
4.对使用中的压力安全阀应作定期检查。
OR安全阀热泵安全阀应用于空调系统的闭式循环，当系统压力超过设定值可自动泄压，当压力下降后会自动复位关闭，使系统压力始终在设定值以内安全运行，保护空调系统其他元器件免受超压危害，根据系统运行压力不同，有3bar、4bar、
5bar、6bar、7bar、8bar六种型号可供选择.
OR安全阀的技术参数：
最大工作压力：10bar 最高工作温度：110℃
连接方式：外螺纹口径：1/2″
OR安全阀的结构：
阀体：黄铜膜片：丁腈橡胶
弹簧：碳钢手轮：尼龙
安全阀的分类：
按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。
1.重锤杠杆式安全阀
重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。
根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。
重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。
但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。
2.弹簧微启式安全阀
弹簧微启式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。
螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节，利用这种结构就可以根据需要校正安全阀的开启(整定)压力。
弹簧微启式安全阀结构轻便紧凑，灵敏度也比较高，安装位置不受限制，而且因为对振动的敏感性小，所以可用于移动式的压力
容器上。
这种安全阀的缺点是所加的载荷会随着阀的开启而发生变化，即随着阀瓣的升高，弹簧的压缩量增大，作用在阀瓣上的力也跟着增加。
这对安全阀的迅速开启是不利的。
另外，阀上的弹簧会由于长期受高温的影响而使弹力减小。
用于温度较高的容器上时，常常要考虑弹簧的隔热或散热问题，从而使结构变得复杂起来。
3.脉冲式安全阀
脉冲式安全阀由主阀和辅阀构成，通过辅阀的脉冲作用带动主阀动作、其结构复杂，通常只适用于安全泄放量很大的锅炉和压力容器。
