ProE零件三维实体造型
毕业设计(论文)-proe油缸实体造型设计[管理资料]
![毕业设计(论文)-proe油缸实体造型设计[管理资料]](https://img.taocdn.com/s3/m/ca609ea1f01dc281e43af0af.png)
摘要启闭机用于各类大型给排水、水利水电工程。
用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的。
启闭机按照类型分为液压启闭机，卷扬启闭机，门机，手轮启闭机，手摇启闭机，螺杆式启闭机等。
液压启闭机由于在设计和制造方面存在精度和用料等方面的限制，故现在基本上采用三维绘图软件设计和装配液压启闭机的各部分零件，随着三维绘图技术的不断完善和成熟，三维技术在工程件检修和设计方面起到了举足轻重的作用。
Pro/E即为一款三维绘图软件，在目前的三维造型软件领域中占有着重要地位，并作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广，是现今最成功的CAD/CAM软件之一，得到了大众的认可。
本论文主要介绍如何利用Pro/E软件对液压启闭机油缸的各部分零件进行绘制并装配成实体。
通过对CAD二维图纸的分析、查阅相关资料之后，通过Pro/E软件中的零件模块和装配模块分别对零件进行设计和将零件组合成完整的实体，运用到的主要设计方法多种多样，如运用旋转特征对圆盘类和圆柱类等具有单一对称轴的圆形零件进行操作。
设计中综合运用机械设计基础、机械制图、机械制造基础，在Pro/E搭建的平台上对液压启闭机进行全方位的设计和装配，并可以通过对装配体的修改达到二次开发的效果。
关键词：液压启闭机，三维绘图软件，CAD/CAM，Pro/EAbstractHoister are used for all kinds of large Water and Wastewater Engineering, water conservancy and hydropower for controlling all kinds of big, medium-sized iron gates and steel gate lifting which can achieve the purpose of opened and closed. Hoist according to type into hydraulic hoister, roll Yang hoister, door machine, the handwheel hoister, hand operated hoister, screw headstock gear. Because of the hydraulic hoister existing a limit in design and manufacture of precision and materials etc, so now basically used 3-d graphics software design and assembly of the hydraulic hoister each the 3d drawing technology becoming perfect and mature, 3d technology palyed a pivotal role in the engineeringof a repair and design area. Pro/E namely as a super 3d drawing software, the three-dimensional modeling software occupies an important position field, and as the world mechanical CAD/CAE/CAM domain the new standards and have been recognized and promotion, is now the most successful one of CAD/CAM software, got public recognition.This thesis mainly describes how to use the software Pro/E to complete each parts of oil cylinder drawing and assembling into entity. Through the analysis of two-dimensional drawing by CAD, access relevant information , useing the parts module and assembly software design of Pro/E for parts modules and parts assembled into complete entities, applied to the main design various ways, such as using the rotating cylinder of the disk type and characteristics such as the axis of sy-mmetry with a single round parts operate. Design comprehensive use of mechanical design basis, mechanical drawing, mechanical manufacturing base in Pro/E, build on the platform of the hyd-raulic hoister carry on the omni-directional design and assembly, and may through the modification of assembly body to second development effect.Key word: Hydraulic hoister，3d drawing software，CAD/CAM，Pro/E目录第一章绪论 (1)第一节CAD/CAM的发展与应用概况 (1)第二节CAD/CAM的技术现状 (4)第三节Pro/E油缸实体造型研究的意义 (6)第二章Pro/E软件简介及基本操作 (8)第一节Pro/E概述 (8)第二节Pro/E软件的主要模块组成 (8)第三节Pro/E基本操作 (10)第三章Pro/E油缸零件实体造型 (18)第一节液压启闭机介绍 (18)第二节油缸的绘制及技巧分析 (18)第三节Pro/E液压启闭机油缸零件图 (21)第四章Pro/E油缸零件装配 (24)第一节Pro/E装配设计 (24)第二节Pro/E油缸零件装配 (25)第五章结论与展望 (33)参考文献 (34)致谢 (35)第一章绪论第一节CAD/CAM的发展与应用概况现代社会中无论是哪方面的设计都离不开图形，但是传统的手工图形绘制不仅速度慢，而且质量也不高。
基于proe的挖掘机的三维实体造型及装配设计
优秀设计07机制专业《三维设计技术》期末考核大作业——挖掘机的三维实体造型及装配班级：姓名：学号：挖掘机的装配（一）绘制挖掘机挖斗（1）创建新文件单击工具栏里的【新建文件】图标，出现对话框，在【类型】栏中选择【零件】，在【名称】文本框中输入dig_scratch，再在【子类型】栏中选择【实体】，单击【确定】按钮完成文件创建。
如图1-1所示。
图1-1（2）.绘制挖斗1.从特征操作按钮区中选取【拉伸】工具，单击显示区的【草绘】按钮，选取FRONT 平面作为绘图平面，接受参照基准和方向，单击【草绘】完成设置。
绘制如图1-2所示的草绘图，单击按钮区的【确定】完成草绘。
图1-22.选取双向拉伸，厚度均设为3.55，如图1-3所示。
图1-33.单击信息显示区的【完成】按钮，完成绘制。
完成后实体如图1-4所示。
图1-4（3）.绘制边缘1.选取【拉伸】工具，再单击【放置】、【定义】，选取FRONT作为绘图平面，单击【草绘】完成草绘设置。
2.选取【通过边创建图元】工具按钮，系统将自动弹出对话框，选取【单个】选取边，完成【关闭】。
如图1-5所示。
图1-53.采用双向拉伸，厚度均设定为３.９，最后单击信息栏右边的【完成】按钮如图1-6所示，完成边缘绘制。
图1-6（４）倒圆角在挖斗毛坯与突缘相交处绘制半径为０.１６的圆角，完成圆角后的模型如图1-7所示。
图1-7（５）抽壳从特征操作按钮区中选取【抽壳】工具按钮，在信息显示区中输入抽壳壁厚０.１２.如图1-8所示。
接着从模型中选取图所示的抽壳挖去曲面，最后单击显示区右边的【完成】按钮，完成抽壳后的实体效果图见（图1-9）。
图1-8 图1-9（6）创建挖齿1.绘制单个挖齿从特征操作按钮区中选取【拉伸】工具，再单击【定义】按钮，选取挖斗中的一个端面作为绘图平面，接受系统所默认的基准和方向，单击对话框中的【草绘】按钮完成绘图前的设置。
绘制如图1-10所示，草绘完成后单击【确定】。

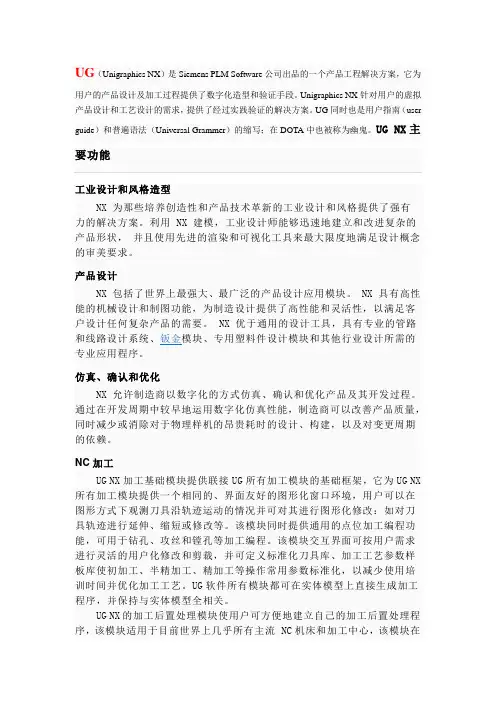

UG、ProE等三维实体造型数值模拟介绍
UG（Unigraphics NX）是Siemens PLM Software公司出品的一个产品工程解决方案，它为用户的产品设计及加工过程提供了数字化造型和验证手段。
Unigraphics NX针对用户的虚拟产品设计和工艺设计的需求，提供了经过实践验证的解决方案。
UG同时也是用户指南（user guide）和普遍语法（Universal Grammer）的缩写；在DOTA中也被称为幽鬼。
UG NX主要功能工业设计和风格造型NX 为那些培养创造性和产品技术革新的工业设计和风格提供了强有力的解决方案。
利用 NX 建模，工业设计师能够迅速地建立和改进复杂的产品形状，并且使用先进的渲染和可视化工具来最大限度地满足设计概念的审美要求。
产品设计NX 包括了世界上最强大、最广泛的产品设计应用模块。
NX 具有高性能的机械设计和制图功能，为制造设计提供了高性能和灵活性，以满足客户设计任何复杂产品的需要。
NX 优于通用的设计工具，具有专业的管路和线路设计系统、钣金模块、专用塑料件设计模块和其他行业设计所需的专业应用程序。
仿真、确认和优化NX 允许制造商以数字化的方式仿真、确认和优化产品及其开发过程。
通过在开发周期中较早地运用数字化仿真性能，制造商可以改善产品质量，同时减少或消除对于物理样机的昂贵耗时的设计、构建，以及对变更周期的依赖。
NC加工UG NX加工基础模块提供联接UG所有加工模块的基础框架，它为UG NX 所有加工模块提供一个相同的、界面友好的图形化窗口环境，用户可以在图形方式下观测刀具沿轨迹运动的情况并可对其进行图形化修改：如对刀具轨迹进行延伸、缩短或修改等。
该模块同时提供通用的点位加工编程功能，可用于钻孔、攻丝和镗孔等加工编程。
该模块交互界面可按用户需求进行灵活的用户化修改和剪裁，并可定义标准化刀具库、加工工艺参数样板库使初加工、半精加工、精加工等操作常用参数标准化，以减少使用培训时间并优化加工工艺。
proe风扇教程
——电风扇的三维实体造型及装配班级：姓名学号：一、风扇前罩的实体造型1、建立新文件在工具栏中单击“新建”按钮，在弹出的“新建”对话框中选择“零件”单选按钮，在子类型中选择“实体”单选按钮。
输入零件名称为“qianzhao”，取消选择“使用缺省模板”复选框，单击“确定”按钮，在弹出的“新文件选项”对话框中选择公制模板mmns_part_solid，单击“确定”按钮进入零件的设计界面。
2、创建实体特征（1）单击特征工具栏中“拉伸”按钮，在“拉伸”界面上选择“实体”按钮，以指定生成拉伸实体，单击“放置”按钮，打开上滑面板。
单击“定义”按钮，系统弹出“草绘”对话框，并提示用户选择草绘平面，选取TOP基准平面作为草绘平面，接受系统默认的生成方向，单击对话框中“草绘”按钮，进入草绘界面。
（2）按1-1所示绘制草图。
单击“草绘器”工具栏中的按钮退出草绘模式（3）在拉伸界面中选，深度框中输入2，单击中键完成拉伸实体。
如图1-2所示。
1-1 1-2（4）创建基本平面单击基准特征工具栏的“基准平面”按钮，打开“基准平面”对话框，选取如图1-3top平面，分别设置偏距为48、15、31的DTM1、DTM2、DTM3的平面如下图。
1-3 1-4（5）单击特征工具栏中“拉伸”按钮，在“拉伸”界面上选择“实体”按钮，以指定生成拉伸实体，单击“放置”按钮，打开上滑面板。
单击“定义”按钮，系统弹出“草绘”对话框，并提示用户选择草绘平面，选取DM1基准平面作为草绘平面，接受系统默认的生成方向，单击对话框中“草绘”按钮，进入草绘界面。
（6）按1-4所示绘制草图。
单击“草绘器”工具栏中的按钮退出草绘模式（7）在拉伸界面中选，深度框中输入4，单击中键完成拉伸实体。
如图1-5所示。
1-5(8)选择“插入”/“扫描”“伸出项”命令，在弹出的“扫描轨迹”菜单中，选取“草绘轨迹”命令，选取DTM3平面作为草绘平面，在弹出的“方向”菜单中选择“正向”命令，在“草绘视图”菜单中选择“缺省”命令进入草绘模式如图1-6。
Proe4.0三维建模100个实例(精编文档).doc
【最新整理，下载后即可编辑】Proe4.0三维建模100个实例1.1 烟灰缸实体建模内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型烟灰缸模型的方法步骤,其中用到常用的阵列、抽壳、拉伸、倒圆角等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：05：55软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择拉伸工具，选择top平面为草绘平面，进入草绘界面，选择圆命令绘制圆，选择圆弧命令绘制圆弧，选择直线命令通过圆弧端点绘制直线，打开约束编辑器，选择相等命令，约束直线相等、圆弧相等，打开标注工具，对图形进行尺寸标注，选择草绘的三条直线和圆，单击鼠标右键，选择构建，将草绘的直线和圆转换成构建线，完成草绘返回拉伸界面，指定拉伸深度为26mm，完成实体的拉伸操作，如下图所示：2、再次选择拉伸工具，选择拉伸实体的表面为草绘平面，进入草绘界面，选择圆工具绘制图形，标注圆的直径为70mm，完成图形的绘制，返回拉伸界面，设置拉伸为去除材料，拉伸深度为20mm，完成实体的拉伸去除操作，选择拔模工具，选择拉伸孔的内表面为拔模曲面，选择拉伸实体的上表面为拔模枢轴，指定拔模角度为30度，切换拔模方向，单击确定按钮，完成拔模特征的建立，同样的方法对拉伸实体的外表面进行拔模特征操作，指定拔模角度为20度，切换拔模方向，完成外侧曲面的拔模特征，如下图所示：3、选择拉伸命令，草湖拉伸截面为圆，标注直径，返回拉伸界面，拉伸为去除材料，选中拉伸特征，选择阵列工具，阵列类型为轴阵列，选择中心轴为参照阵列轴，完成阵列特征的操作，选择倒圆角工具，选择需要进行倒圆角的边，指定圆角的半径，完成圆角特征的操作，如下图所示：保存文件1.2 proe4.0三维盒体特征建模内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型盒体模型的方法步骤,其中用到常用的拔模、抽壳、拉伸、倒圆角等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：06：31软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择拉伸工具，选择top平面为草绘平面，进入草绘界面，点选基准平面工具将基准平面隐藏，选择矩形工具，选择倒圆角工具，对矩形进行倒圆角操作，打开修改尺寸工具，选择要修改的尺寸，将再生前面的对勾去掉，开始修改尺寸，完成图形的绘制，退出草绘，返回拉伸界面，指定拉伸方向，拉伸深度为20mm，完成拉伸实体特征的创建，如下图所示：2、再次选择拉伸命令，选择草绘平面草绘拉伸截面，选择上面拉伸实体的上表面为草绘平面进入草绘界面，选择矩形工具，选择倒圆角命令对矩形进行倒圆角操作，同样的方法对图形进行尺寸的修改，返回拉伸界面，指定拉伸高度为18mm，切换拉伸方向向拉伸实体方向，选择切除选项，完成拉伸实体的裁剪操作，选择拔模特征，选择切除实体的内表面为拔模曲面，拔模枢轴为第一个拉伸实体的上表面，输入拔模角度为10度，切换拔模方向，完成内部拉伸实体拔模特征的操作，同样的方法，选择拉伸实体的四个外侧表面进行拔模特征操作，指定拔模角度为18度，完成内外两侧曲面拔模特征的操作，如下图所示；3、接下来我们通过拉伸命令切出实体的凹槽特征，选择front平面为草绘平面，进入草绘界面，选择圆工具草绘图形，修改圆的直径尺寸和位置尺寸，完成图形的绘制，返回拉伸界面，指定拉伸方向为双侧拉伸且两侧均为穿透，拉伸为去除材料，单击确定，完成拉伸凹槽特征的创建，同样的方法在拉伸特征上的另一侧建立拉伸凹槽特征，最后对实体进行倒圆角和壳体特征的创建，proe创建盒体特征的方法步骤，在这里就不一一为大家展示了，完成的盒体特征模型，如下图所示：保存文件1.3 创建手机薄壳特征内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型手机薄壳模型的方法步骤,其中用到常用的基准点、边界混合、拉伸、修剪等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：07：35软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择草绘工具，选择top平面为草绘平面，进入草绘界面，将基准平面工具隐藏，选择圆工具绘制圆，选择直线工具绘制直线，约束直线与圆相切，打开标注尺寸工具，标注图形的位置尺寸，打开修改尺寸工具对图形的尺寸进行修改操作，完成图形的绘制并退出草绘，切换视图至标准方向显示，选择基准点工具，在草绘图形的两个端点上绘制基准点，选择草绘命令，选择front平面为草绘平面，进入草绘界面，选择圆工具绘制两个圆，打开约束编辑器，约束两个圆分别在两个基准点上，选择圆弧命令，通过两个圆绘制圆弧，约束圆弧与两个圆相切，选择修剪图形工具，修建掉多余的图形，打开修改尺寸工具，修改图形的尺寸，完成第二次草绘图形，选择基准点工具，通过right平面和两次草绘的曲线的交点建立基准点，再次选择草绘命令，选择right平面为草绘平面，进入草绘界面，选择椭圆工具绘制图形，约束椭圆的边在建立的基准点上，选择圆弧工具，通过椭圆绘制圆弧，约束圆弧与椭圆相切并且约束圆弧的另一端点与基准点重合，打开修剪图形工具，修剪掉多余的线段，选择修改尺寸工具，修改图形的尺寸，完成图形的绘制，如下图所示：2、上一步我们已经完成了轮廓曲线的建构，接下来我们修剪图形，选择第一次草绘图形，选择编辑---修剪，选择基准点为修剪工具，切换修剪方向为两侧修剪，当出现双向箭头时单击确定按钮完成曲线的修剪操作，接下来我们建立薄壳面，选择边界混合工具，选择第一方向上的曲线，选择第二方向上的曲线，设置曲面的边界条件，单击确定按钮，完成薄壳特征的创建，在模型树选择草绘曲线和基准点，单击鼠标右键，选择隐藏，如下图所示：3、选择拉伸命令，选择拉伸类型为曲面，选择top平面为草绘平面草绘图形，进入草绘界面，选择圆工具绘制四个圆，选择直线工具，通过两两圆绘制直线，约束直线与圆相切，打开修剪图形工具，修剪多余的线段，选择修改尺寸工具，修改图形的尺寸，完成图形的绘制，退出草绘环境，返回拉伸界面。

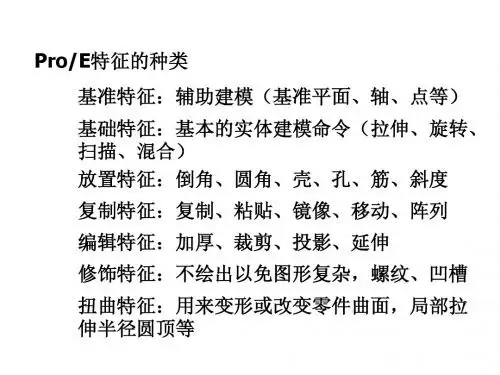

第4章 proe 零件基本造型的方法
不封闭
例一、草绘轨迹
（2）、无内部因素：
封闭
扫描特征的中心：轨迹和剖面轮廓
2、轨迹不封闭时
扫描属性： 合并端点 自由端点
例二、选取轨迹
轨迹：草绘或基准曲线等
扫描特征的中心：轨迹和剖面轮廓
插入→扫描→薄板伸出项→ 插入→扫描→切口→
与拉伸特征的减料项类似 即扫描除料
4.5 混合特征
Pro/E圆角特征有四种类型： 圆角半径为常数 有多个半径的圆角 由曲线驱动的圆角 全圆角
插入→倒圆角→进入界面
设置选项：设置(集）——指定做圆角的边或面，多个圆 角，按住CTRL，连选为同一设置 圆形——圆的圆角 圆锥——圆锥曲线的圆角,D1xD2两侧不同 参照——倒圆角的边或面 参数表——设置1、2等对应的圆角尺寸 圆角设定： 圆角过渡设定：点击三个圆角相交处，进行设置
不同模型：复制不同零件模型中的特征； 不同版本：复制同零件不同版本模型中的特 征； 自继承：从继承特征中复制特征； 三、独立：复制特征的尺寸与原来特征的尺寸互 相独立，可以独立修改； 从属：复制特征的尺寸与原来特征的尺寸相 关联，改父子变；
4.12.1 新参考复制 特点：使用新的参照复制特征，参照变，特征位 置就变； 另外，此命令还可改变剖面的定位尺寸、 定型尺寸；
4.6 筋特征
筋特征依附于零件中强度较低的特征上。 根据依附特征的几何形状，筋特征有平直和旋转两种。 若依附的特征为平直造型则生成平直筋特征；若依附的特 征为旋转造型则生成旋转筋特征。 必须在准备生成筋特征的位置创建基准平面作为草绘平 面，特征将在草绘平面两侧伸出体积。 注意：由于筋特征是依附于零件的另一个特征上，所以 绘制的剖面必须是开放的，开放处就是零件的另一个特征 的轮廓。
proe实体造型
摘要目次第1章绪论 (1)1.1 Pro/ENGINEER Wildfire软件简介 (1)1.2 屏幕录像专家V7.5 (3)1.3 SPX截图软件 (4)1.4 PowerPoint软件介绍 (5)第2章零件特征的建模—基准特征 (6)2.1 基准平面 (6)2.1.1 基准平面的创建 (6)2.1.2 用PPT制作“基准平面”一节课件的过程 (7)2.3 基准曲线的创建过程 (9)2.4 基准点的创建过程（以一般基准点为例） (9)2.5 基准坐标系的创建过程 (11)第3章零件特征的建模—基础特征 (12)3.1 拉伸特征 (12)3.1.1 拉伸特征的创建方法及其操控板中的命令介绍 (12)3.1.2 拉伸特征的创建过程 (13)3.2 旋转特征 (13)3.2.1 旋转特征的创建方法及其角度选项 (13)3.2.2 旋转特征的创建过程 (14)3.2.3 用PPT制作“旋转特征”一节的课件过程 (15)3.2.4 在制作“旋转特征”课件过程中屏幕录像专家的应用 (16)3.3 扫描特征 (18)3.4 混合特征 (19)3.4.1 混合特征的创建（以平行混合为例） (19)3.4.2 其它混合特征类型 (20)第4章零件特征的建模—工程特征 (21)4.1 孔特征 (21)4.2 抽壳特征 (22)4.3 筋特征 (23)4.4 拔模特征 (24)4.5 圆角特征 (25)4.6 倒角特征 (26)第5章零件特征的建模—高级特征 (27)5.1 扫描混合特征 (27)5.2 镜像特征 (29)5.3 阵列特征 (30)5.3.1 阵列特征的创建过程 (30)5.3.2 其它阵列方法 (31)第1章绪论1.1 Pro/ENGINEER Wildfire软件简介随着计算机技术和现代工业的飞速发展，CAD/CAM也正经历着由二维设计技术向三维设计技术的发展。
1985年，PTC公司成立于美国波士顿，开始参数化建模软件的研究。
ProE实体造型设计
课程设计Pro/E实体造型设计目录第一章绪论 (1)1.1国内外发展状况 (1)1.11模具工业在国民经济中的地位 (1)1.1.2我国塑料模具工业的发展情况 (1)1.2注塑模具计算机辅助设计、辅助工程与辅助制造 (3)1.2.1P RO/ENGINEER简介 (4)1.2.2EMX4.1简介 (4)1.3研究内容 (5)1.4研究目的及意义 (5)第二章鼠标上盖的成型性分析及模架和注射机的选择 (7)2.1鼠标上盖的成型性分析 (7)2.1.1样品壁厚检查(厚度均匀性分析) (7)2.2拔模角分析 (8)2.3制品材料的选取 (9)2.4工艺难点分析 (9)第三章模具设计 (10)3.1型腔数目的确定 (10)3.2注射量计算 (10)3.3注塑机选型 (11)3.4注射模浇注系统设计 (12)3.4.1 主流道和冷料穴 (12)3.4.2 分流道 (13)3.4.3 浇口设计 (13)3.5注塑模成型零部件结构设计 (15)3.5.1 分型面位置和形状的设计 (15)3.5.2 成型零部件结构设计 (16)3.5.3 排气结构设计 (18)3.6注射模的导向及脱模机构设计 (19)3.6.1 导向机构设计 (19)3.6.2 脱模机构设计 (20)3.6.3 复位机构设计 (20)3.7标准模架的选取 (21)3.8注塑机校核 (23)3.8.1 注射压力校核 (23)3.8.2 锁模力校核 (23)3.8.3 开模行程和模板安装尺寸校核 (23)3.9冷却系统的设计 (24)3.10模具材料 (25)第四章模具装配图 (26)结语 (29)第一章绪论1.1 国内外发展状况1.1 1 模具工业在国民经济中的地位在讨论注射成型工艺之前，先要对国内外的塑料模具工业的状况、塑料模具工业的发展方向有一个较清晰的了解。
首先还要对模具有一个整体的认识。
利用模具来成型零件的方法，实质上是一种少切削，无切削，多工序重合的生产方法。
Proe教学《物体的实体造型》课件
4、切割底座造型
选择底座的 底面为草绘 平面，按尺 寸草绘
拉伸去除材料
5、叠加造型
以底座背面为草绘 平面，按尺寸草绘
拉伸
六、小结
1、物体的结构分析； 2、物体实体造型步骤的确定； 3、基本特征与工程特征的应用。
七、小组评分表
组别 第一组 第二组 第三组 第四组 第五组 第六组
项目 Ø24 X 25圆柱 Ø16深5沉孔
六棱柱 Ø24深8沉孔 3 X 1倒角
Ø14通孔 创建基准平面 Ø18 X 6圆柱
Ø16圆柱 Ø12相交孔 Ø14深4沉孔 45°X 0.5倒角
加分 加分 加分 加分 总得分
八、教学反思
3 X 1倒角 10
Ø14通孔
5
创建基准平面 10
Ø18 X 6圆柱 10
Ø16圆柱
10
Ø12相交孔 10
Ø14深4沉孔 5
45°X 0.5倒角 10
三通接头
三、造型步骤
1、绘制Ø24 X 25圆柱
以TOP为草绘平面 按尺寸草绘Ø24圆
拉伸高25mm
三、造型步骤
2、绘制Ø16深5沉孔 以Ø24圆柱的 底面为草绘平 面，按尺寸草 绘Ø16mm的圆
倒角选项为D1 X D2， D1为3，D2为1
三、造型步骤
6、 绘制Ø14通孔
以Ø24深8沉孔的底面为 草绘平面，按尺寸草绘 一个Ø14的圆
拉伸通孔，去除材料
三、造型步骤
7、创建基准平面
以RIGHT基准面为参照面，创建一个向 正方向平移36mm的基准平面DTM1
三、造型步骤
8、 绘制Ø18 X 6圆柱 以新建的DTM1基准平 面为草绘平面，按尺寸 草绘一个Ø18mm的圆
PROE三维绘图实例
2011-2012年第一学期《Pro/E 三维造型》课程期末综合作业题目：电脑摄像头的制作班级：XXXXX姓名：XXXXX学号：XXXXX电话：XXXXXXXXEmail ：日期：设计构想：本次设计实体为立式电脑摄像头，实体绘制过程中主要运用了拉伸、旋转特点，协助以扫描、螺旋扫描、阵列、圆角、基准点、面等。
