SG3525正弦波逆变电源设计要点
基于SG3525的光伏并网逆变器控制的设计
1 引言21世纪,人类将面临着实现经济和社会可持续发展的重大挑战。
在有限资源和保护环境的双重制约下能源问题将更加突出,这主要体现在:①能源短缺;②环境污染;③温室效应。
因此,人类在解决能源问题,实现可持续发展时,只能依靠科技进步,大规模地开发利用可再生洁净能源。
太阳能具有储量大、普遍存在、利用经济、清洁环保等优点,因此太阳能的利用越来越受到人们的广泛重视,成为理想的替代能源。
文中阐述的功率为200W太阳能光伏并网逆变器,将太阳能电池板产生的直流电直接转换为220V/50Hz 的工频正弦交流电输出至电网。
2 系统工作原理及其控制方案2.1 光伏并网逆变器电路原理太阳能光伏并网逆变器的主电路原理图如图1所示。
在本系统中,太阳能电池板输出的额定电压为62V 的直流电,通过DC/DC变换器被转换为400V直流电,接着经过DC/AC逆变后就得到220V/50Hz的交流电。
系统保证并网逆变器输出的220V/50Hz正弦电流与电网的相电压同步。

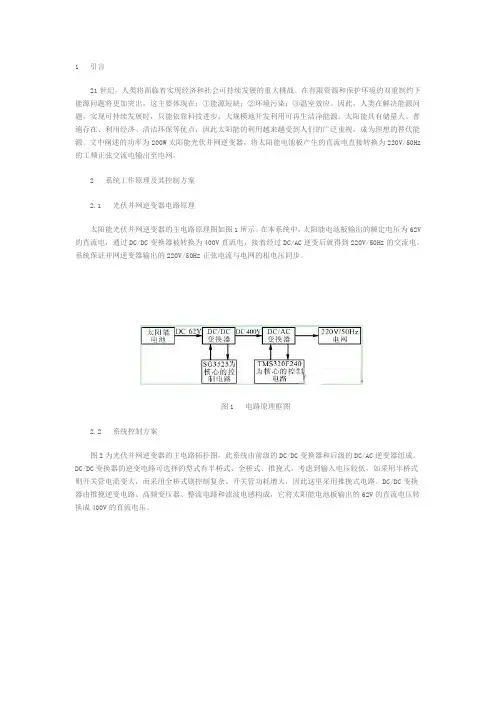

图1 电路原理框图2.2 系统控制方案图2为光伏并网逆变器的主电路拓扑图,此系统由前级的DC/DC变换器和后级的DC/AC逆变器组成。
DC/DC变换器的逆变电路可选择的型式有半桥式、全桥式、推挽式。
考虑到输入电压较低,如采用半桥式则开关管电流变大,而采用全桥式则控制复杂、开关管功耗增大,因此这里采用推挽式电路。
DC/DC变换器由推挽逆变电路、高频变压器、整流电路和滤波电感构成,它将太阳能电池板输出的62V的直流电压转换成400V的直流电压。
图2 主电路拓扑图DC/AC逆变器的主电路采用全桥式结构,由4个MOS管(该管内部寄生了反并联的二极管)构成,它将400V的直流电转换成为220V/50Hz的工频交流电。
2.2.1 DC/DC变换器控制方案DC/DC变换器的控制框图如图3所示。
控制电路是以集成电路SG3525为核心,由SG3525输出的两路50kHz的驱动信号,经门极驱动电路加在推挽电路开关管Q1和Q2的门极上。
逆变器专用IC SG3525工作原理
1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展,功率MOSFET在开关变换器中开始广泛使用,为此美国硅通用半导体公司(Silicon General)推出SG3525。
SG3525是用于驱动N沟道功率MOSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器,所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较,从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统,因此,无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高,是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下:1.Inv.input(引脚1):误差放大器反向输入端。
在闭环系统中,该引脚接反馈信号。
在开环系统中,该端与补偿信号输入端(引脚9)相连,可构成跟随器。
2.Noninv.input(引脚2):误差放大器同向输入端。
在闭环系统和开环系统中,该端接给定信号。
根据需要,在该端与补偿信号输入端(引脚9)之间接入不同类型的反馈网络,可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3):振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4):振荡器输出端。
5.CT(引脚5):振荡器定时电容接入端。
6.RT(引脚6):振荡器定时电阻接入端。
7.Discharge(引脚7):振荡器放电端。
该端与引脚5之间外接一只放电电阻,构成放电回路。
8.Soft-Start(引脚8):软启动电容接入端。
该端通常接一只5 的软启动电容。
pensation(引脚9):PWM比较器补偿信号输入端。
SG3525正弦波逆变电源设计
湖南工程学院课程设计课程名称电力电子技术课题名称 SG3525正弦波逆变电源设计专业班级学号姓名指导教师2013年12 月16 日湖南工程学院课程设计任务书课程名称单片机原理及应用课题智能密码锁设计专业班级学生姓名学号指导老师审批任务书下达日期2013 年12 月16 日设计完成日期2013 年12 月27 日目录第1章概述 (1)1.1课题来源 (1)1.2解决方法 (1)1.3设计的优点 (2)第2章系统总体设计 (2)2.1 系统设计总体思路 (2)2.1 系统基本工作原理 (3)2.3 系统设计框图 (4)第3章系统主电路设计 (5)3.1 系统主电路结构设计 (5)3.2 系统保护电路设计 (5)第4章单元电路设计 (6)4.1 正弦信号发生电路设计 (6)4.2 宽度调制PWM电路设计 (7)4.3 电压电流检测电路设计 (11)4.4 光耦合驱动电路设计 (12)第6章总结与体会 (13)附录1总电路图 (14)附录2 参考文献 (15)附录3 课程设计成绩评分表 (16)第1章概述1.1课题来源电力逆变电源有着广泛的用途,它可用于各类交通工具,在太阳能及风能发电领域,逆变器有着不可替代的作用。
电力控制系统的可靠程度是电力系统和设备可靠、高效运行的保证,而电力控制系统必须具备安全可靠的控制电源。
电力系统中为保证变电所的诸如后台机、通讯设备等能在交流电源停电后不间断工作,工程做法一般采用UPS电源作为主要解决方案,但UPS电源存在容量小、价格贵、故障率高等不足,因此综合自动化变电所中可采用电力正弦波逆变电源来代替常规不间断UPS电源。
1.2解决方法逆变电源是一种采用电力电子技术进行电能变换的装置,它从交流或直流输入获得稳压恒频的交流输出。
利用逆变电源可以解决UPS电源存在的各种缺点,可以很好的运用在一些不能断电的场合。
本相正弦波SPWM逆变电源的设计以SG3252为核心,采用了运算放大器、二极管、功率场效应管、电容和电阻等器件来组成电路。
无工频变压器的逆变电源设计
无工频变压器的逆变电源设计【摘要】:本文介绍以SG3525芯片为逆变电源控制系统,设计无工频变压器SPWM调制方式正弦波输出电源,以期实现逆变电源稳定输出。
【关键词】:无工频变压器;电路;电源一、正弦波逆变器的设计要求和主电路形式及参数1.1逆变电源的设计要求和目标1)输出电压:输出为单相220V AC(有效值),频率为50Hz±1Hz。
2)输出功率:4KW,允许过载20%,既Pomax=4800W。
3)输出电流:允许失真度为3倍,既在电压峰值时的电流峰值允许最大为有效值的3倍。
最大有效值为Pomax/V oe=4800W/220V≈16.5A。
4)整机效率:设计目标η≥78%。
5)输入电压:输入:110/220V直流电压波动±15%1.2主电路形式选择1.2.1无工频变压器的逆变电源工作原理逆变电路以PWM方式首先将220VDC电压逆变成高频方波,经高频升压变压器升压,再整流滤波得到一个稳定的直流电压,比如350VDC。
这部分电路实际上是一套直流/直流变换器,既DC/DC或DC-DC。
然后,由另一套逆变器以SPWM方式工作,将稳定的直流电压逆变成有效值稍大于220V的SPWM电压波形,经LC滤波后,就可以得到有效值为220V的50Hz交流电压。
1.2.2主电路形式无工频变压器的逆变电源实际上包含两部分:一套DC/DC和一套SPWM逆变器。
DC/DC的设计这里我们不讨论。
所以,这里只讨论SPWM逆变主电路,其电路形式如下图所示,电源350V。
单相SPWM逆变主电路1.3 参数设计1.3.1开关管逆变器允许输出峰值电流为Im=3Iom=3*5.5A=16.5A所以开关管选择额定电压为600V,额定电流30A。
1.3.2 LC滤波L为工频电感,电感量可选为1~3mH。
为减小噪声,选闭合铁芯,如OD 型硅钢铁芯(400Hz)或铁粉芯铁芯。
C为工频电容,可以选CBB61-10µF-250V AC。
SG3525与TDS2285驱动的正弦波2000W逆变器
这个机器,BT是12V,也可以是24V,12V时我的目标是800W,力争1000W,整体结构是学习了钟工的3000W机器,也是下面一个大散热板,上面是一块和散热板一样大小的功率主板,长228MM,宽140MM。
升压部分的4个功率管,H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板;DC-DC升压电路的驱动板和SPWM的驱动板直插在功率主板上。
因为电流较大,所以用了三对6平方的软线直接焊在功率板上:http://www.gzyoutong. com/http:/ //吸取了以前的教训:以前因为PCB设计得不好,打了很多样,花了很多冤枉钱,常常是P CB打样回来了,装了一片就发现了问题,其它的板子就这样废弃了。
所以这次画PCB时,我充分考虑到板子的灵活性,尽可能一板多用,这样可以省下不少钱,哈哈。
http:/ //如上图:在板子上预留了一个储能电感的位置,一般情况用准开环,不装储能电感,就直接搭通,如果要用闭环稳压,就可以在这个位置装一个EC35的电感。
上图红色的东西,是一个0.6W的取样变压器,如果用差分取样,这个位置可以装二个200 K的降压电阻,取样变压器的左边,一个小变压器样子的是预留的电流互感器的位置,这次因为不用电流反馈,所以没有装互感器,PCB下面直接搭通。
上面是SPWM驱动板的接口,4个圆孔下面是装H桥的4个大功率管,那个白色的东西是0. 1R电流取样电阻。
二个直径40的铁硅铝磁绕的滤波电感,是用1.18的线每个绕90圈,电感量约1MH,磁环初始导磁率为90。
上图是DC-DC升压电路的驱动板,用的是KA3525。
这次共装了二板这样的板,一块频率是27K,用于普通变压器驱动,还有一块是16K,想试试非晶磁环做变压器效果。
这是SPWM驱动板的PCB,本方案用的是张工提供的单片机SPWM芯片TDS2285,输出部分还是用250光藕进行驱动,因为这样比较可靠。
也是为了可靠起见,这次二个上管没有用自举供电,而是老老实实地用了三组隔离电源对光藕进行供电。
基于SG3525的DCDC开关电源设计
... 基于SG3525的DC/DC开关电源设计The Design of DC/DC Switching PowerSupply Based on SG3525... 毕业设计任务书题目基于SG3525的DC/DC开关电源设计一、设计内容设计一个基于SG3525可调占空比的推挽式DC/DC开关电源,给出系统的电路设计方法以及主要单元电路的参数计算。
二、基本要求1. 系统工作原理及设计思路。
2. 设计开关电源主电路。
3. 选择电源变压器,设计开关管的驱动控制电路。
4. 主要元器件的选择。
5. 利用saber进行系统仿真。
三、主要技术指标输入电压为DC10—35V,输入额定电压为12V,输出为360V,额定功率为500W。
电路以SG3525为控制芯片,使电源工作性能稳定,电源效率高。
四、应收集的资料及参考文献[1] 邹怀虚. 电源应用技术[M]. 北京:科学出版社.1998[2] 刘胜利. 现代高频开关电源实用技术[M]. 北京:电子工业出版社,2001五、毕业设计进度计划第1—2周:收集资料,完成系统工作原理及设计思路开题报告。
第3周:设计开关电源主电路。
第4—6周:选择电源变压器,设计开关管的驱动控制电路及主要元器件的选择。
第7周:中期检查。
第8—11周:利用saber进行系统仿真。
第12—13周:论文审核定稿。
第14—15周:答辩。
...毕业设计开题报告题目基于SG3525的DC/DC开关电源设计一、研究背景21世纪是信息化的时代,信息化的快速发展使得人们对于电子设备、产品的依赖性越来越大,而这些电子设备、产品都离不开电源。
开关电源相对于线性电源具有效率、体积、重量等方面的优势,尤其是高频开关电源正变得更轻,更小,效率更高,也更可靠,这使得高频开关电源成为了应用最广泛的电源。
从开关电源的组成来看,它主要由两部分组成:功率级和控制级。
功率级的主要任务是根据不同的应用场合及要求,选择不同的拓扑结构,同时兼顾半导体元件考虑设计成本;控制级的主要任务则是根据电路电信号选择合适的控制方式,目前的开关电源以PWM控制方式居多。
基于SG3525的开关电源设计
1 引言随着电子技术的高速发展,电子设备的种类与日俱增。
任何电子设备都离不开可靠的供电电源,对电源供电质量的要求也越来越高,而开关电源在效率、重量、体积等方面相对于传统的晶体管线性电源具有显着优势。
正是由于开关电源的这些特点,它在新兴的电子设备中得到广泛应用,已逐渐取代了连续控制式的线性电源。
图1 功率主电路原理图2 功率主电路本电源模块采用半桥式功率逆变电路。
如图1 所示,三相交流电经EM I 滤波器滤波,大大减少了交流电源输入的电磁干扰,同时防止开关电源产生的谐波串扰到输入电源端。
再经过桥式整流电路、滤波电路变成直流电压加在P、N 两点间。
P、N 之间接入一个小容量、高耐压的无感电容,起到高频滤波的作用。
半桥式功率变换电路与全桥式功率变换电路类似,只是其中两个功率开关器件改由两个容量相等的电容C1 和C2代替。
在实际应用中为了提高电容的容量以及耐压程度, C1 和C2 往往采用由多个等值电容并联组成的电容组。
C1、C2 的容量选值应尽可能大,以减小输出电压的纹波系数和低频振荡。
由于对体积和重量的限制, C1和C2 的值不可能无限大,为使输出电压的纹波达到规定的要求,该电容值有一个计算公式 , 即:式中, IL 为输出负载电流, V L 为输出负载电压,V M 为输入交流电压幅值, f 为输入交流电频率, VU为输出的纹波电压值。
这是一个理论上的计算公式,得到的满足要求的电容计算值比较大,实际取的电容应尽量大一些,由于输出端电压较小,也可以在二次整流滤波时加大电容,这样折算到该公式的电容值也不小。
C1 和C2 在这里实现了静态时分压,使V A= V in/2。
当VT1导通、VT2截止时,输入电流方向为图中虚线方向,向C2 充电,同时C1通过V T1 放电;当V T 2 导通、V T 1 截止时,输入电流方向为图中实线方向,向C1 充电,同时C2 通过V T 2 放电。
当V T1 导通、V T 2 截止时,V T 2 两端承受的电压为输入直流电压V in。
sg3525逆变器电路图大全(六款模拟电路工作原理详解)
sg3525逆变器电路图大全(六款模拟电路工作原理详解)SG3525引脚功能及特点简介SG3525内部框图SG3525引脚功能介绍1.Inv.input(引脚1):误差放大器反向输入端。
在闭环系统中,该引脚接反馈信号。
在开环系统中,该端与补偿信号输入端(引脚9)相连,可构成跟随器。
2.Noninv.input(引脚2):误差放大器同向输入端。
在闭环系统和开环系统中,该端接给定信号。
根据需要,在该端与补偿信号输入端(引脚9)之间接入不同类型的反馈网络,可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3):振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4):振荡器输出端。
5.CT(引脚5):振荡器定时电容接入端。
6.RT(引脚6):振荡器定时电阻接入端。
7.Discharge(引脚7):振荡器放电端。
该端与引脚5之间外接一只放电电阻,构成放电回路。
8.Soft-Start(引脚8):软启动电容接入端。
该端通常接一只5的软启动电容。
pensation(引脚9):PWM比较器补偿信号输入端。
在该端与引脚2之间接入不同类型的反馈网络,可以构成比例、比例积分和积分等类型调节器。
10.Shutdown(引脚10):外部关断信号输入端。
该端接高电平时控制器输出被禁止。
该端可与保护电路相连,以实现故障保护。
11.OutputA(引脚11):输出端A。
引脚11和引脚14是两路互补输出端。
12.Ground(引脚12):信号地。
13.Vc(引脚13):输出级偏置电压接入端。
14.OutputB(引脚14):输出端B。
引脚14和引脚11是两路互补输出端。
15.Vcc(引脚15):偏置电源接入端。
16.Vref(引脚16):基准电源输出端。
该端可输出一温度稳定性极好的基准电压。
特点如下:(1)工作电压范围宽:8—35V。
(2)5.1(11.0%)V微调基准电源。
技能实训7 SG3525触发源的全桥逆变
三、实验原理
1、MOSFET驱动的死区时间 PWM 脉宽调制在电力电子中,最常用 的就是整流和逆变。这就需要用到整流桥 和逆变桥。以两电平为例,每个桥臂上有 两个电力电子器件,比如MOSFET。这两个 MOSFET不能同时导通,否则就会出现短路 的情况。因此,设计带死区的PWM波可以 防止上下两个器件同时导通。也就是说, 当一个器件导通后关闭,再经过一段死区, 这时才能让另一个导通。
死区时间控制在通常的低端单片机所 配备的PWM中是没有的。死区时间是PWM 输出时,为了使H桥或半H桥的上下管不会 因为开关速度问题发生同时导通而设置的 一个保护时段,所以在这个时间,上下管 都不会有输出,当然会使波形输出中断, 死区时间一般只占百分之几的周期。但是 PWM波本身占空比小时,空出的部分要比 死区还大,所以死区会影响输出的纹波, 但应该不是起到决定性作用的。
技能实训7 SG3525触发源的全桥逆变
• • • • • •
一、实验目的 二、实验设备 三、实验原理 四、实验步骤 五、实验要求及注意事项 六MOSFET驱动死区时间。
2、掌握SG3525调节全桥逆变波形。
二、实验设备
光伏逆变原理与检修实验箱一台、双 通道示波器一台
五、实验要求及注意事项
1、SG3525的输出103、104端口,切勿进行信 号放大。因为SG3525的输出为+10V的PWM 波,经过运放放大后,易过流。 2、调节好的逆变波形后。同时观察两路触发 信号,并进行比较后,记录保存。
六、问题思考
1、为什么驱动全桥MOSFET需要考虑死区时 间? 2、SG3525内部是通过什么电路提高其驱动 能力?
通常大功率电机、变频器等,末端都 是由大功率管、IGBT等元件组成的H桥或3 相桥。每个桥的上半桥和下半桥是是绝对 不能同时导通的,但高速的PWM驱动信号 在达到功率元件的控制极时,往往会由于 各种各样的原因产生延迟的效果,造成某 个半桥元件在应该关断时没有关断,造成 功率元件烧毁。就是在上半桥关断后,延 迟一段时间再打开下半桥或在下半桥关断 后,延迟一段时间再打开上半桥,从而避 免功率元件烧毁。这段延迟时间就是死区。 (就是上、下半桥的元件都是关断的)
SG3525正弦波逆变电源设计
湖南工程学院课 程 设 计课程名称 电力电子技术 课题名称 SG3525正弦波逆变电源设计专 业 班 级 学 号姓 名指导教师2013年12 月 16 日湖南工程学院课程设计任务书课程名称单片机原理及应用课题智能密码锁设计专业班级学生姓名学号指导老师审批任务书下达日期 2013 年 12 月 16 日设计完成日期 2013 年 12 月 27 日第1章概述 (1)1.1课题来源 (1)1.2解决方法 (1)1.3设计的优点 (2)第2章系统总体设计 (2)2.1 系统设计总体思路 (2)2.1 系统基本工作原理 (3)2.3 系统设计框图 (4)第3章系统主电路设计 (5)3.1 系统主电路结构设计 (5)3.2 系统保护电路设计 (5)第4章单元电路设计 (6)4.1 正弦信号发生电路设计 (6)4.2 宽度调制PWM电路设计 (7)4.3 电压电流检测电路设计 (11)4.4 光耦合驱动电路设计 (12)第6章总结与体会 (13)附录1 总电路图 (14)附录2 参考文献 (15)附录3 课程设计成绩评分表 (16)第1章概述1.1课题来源电力逆变电源有着广泛的用途,它可用于各类交通工具,在太阳能及风能发电领域,逆变器有着不可替代的作用。
电力控制系统的可靠程度是电力系统和设备可靠、高效运行的保证,而电力控制系统必须具备安全可靠的控制电源。
电力系统中为保证变电所的诸如后台机、通讯设备等能在交流电源停电后不间断工作,工程做法一般采用UPS电源作为主要解决方案,但UPS电源存在容量小、价格贵、故障率高等不足,因此综合自动化变电所中可采用电力正弦波逆变电源来代替常规不间断UPS电源。
1.2解决方法逆变电源是一种采用电力电子技术进行电能变换的装置,它从交流或直流输入获得稳压恒频的交流输出。
利用逆变电源可以解决UPS电源存在的各种缺点,可以很好的运用在一些不能断电的场合。
本相正弦波SPWM逆变电源的设计以SG3252为核心,采用了运算放大器、二极管、功率场效应管、电容和电阻等器件来组成电路。
sg3525设计
2 系统结构设计电源输入电压是由12 V蓄电池提供,图2是选用SG3525设计的DC/DC直流变换器原理图。
性能指标是:输入电压为DC 10~35 V,输入额定电压为12 V,输出为360 V,额定功率为500 W。
系统由SG3525产生两路反向方波来控制MOSFET的导通与关闭,MOSFET驱动采用由8050和85 50构成图腾柱输出的直接推挽方式,增强了驱动能力。
本设计在变压器的中心抽头加入12 V直流电压,输出部分采用桥式整流,在输出点上有分压电阻,将采样到的电压反馈到SG3525的1脚和9脚,以调节控制输出方波占空比来稳定输出电压。
采用推挽式功率变换电路,由于开关电源中的两个开关管轮流交替工作,其输出电压波形对称,并且开关电源在整个工作周期之内都向负载提供功率输出,因此,其输出电流瞬间响应速度高、电压输出特性良好。
推挽式变压器开关电源是所有开关电源中电压利用率最高的开关电源,在输入电压低的情况下,仍能维持较大功率输出。
2.1 控制及驱动电路设计如图2所示,电路以SG3525为控制芯片,外围电路简单。
电路中的锯齿波生成电路由RT、CT和内部电路组成,取CT=2.2 nF,RT=11kΩ,RD=220 Ω。
根据f=1/[CT(0.7RT+3RD)]计算出振荡器输出频率约54 kHz,?PWM输出频率约为27 kHz。
软启动电容接人端接一个4.7μF的软启动电容。
只有软启动电容充电至其上的电压使引脚8处于高电平时,SG3525才开始工作。
系统中的基准比较调节电路则由基准引脚Uref,同相输入端及外围电阻构成。
2脚的电压固定值为5.1 V。
SG3525的1,2,9脚及其外围电路构成了PI调节器,其输出与5脚锯齿波和软启动电容一起可控制PWM控制器以产生方波。
它的输出级11、14脚输出两路互补的PWM波,采用图腾柱式结构,灌电流和拉电流最大可达400mA。
2.2 过流保护如图3所示,过流保护是通过在电压输出端串接一个0.33 Ω/5W的精密电阻作为电流检测元件,再将其采样到的信号输送到线性光耦PC817中,假如流过采样电阻的电流过大,将导致光耦的发光二极管导通,进而使光耦输送给SG3525的脚10一个高电平,使得其11脚和14脚输出的PWM波立即消失,开关管停止工作,变压器无输出,达到过流保护的目的。
基于SG3525的DCDC开关电源设计
... 基于SG3525的DC/DC开关电源设计The Design of DC/DC Switching PowerSupply Based on SG3525... 毕业设计任务书题目基于SG3525的DC/DC开关电源设计一、设计内容设计一个基于SG3525可调占空比的推挽式DC/DC开关电源,给出系统的电路设计方法以及主要单元电路的参数计算。
二、基本要求1. 系统工作原理及设计思路。
2. 设计开关电源主电路。
3. 选择电源变压器,设计开关管的驱动控制电路。
4. 主要元器件的选择。
5. 利用saber进行系统仿真。
三、主要技术指标输入电压为DC10—35V,输入额定电压为12V,输出为360V,额定功率为500W。
电路以SG3525为控制芯片,使电源工作性能稳定,电源效率高。
四、应收集的资料及参考文献[1] 邹怀虚. 电源应用技术[M]. 北京:科学出版社.1998[2] 刘胜利. 现代高频开关电源实用技术[M]. 北京:电子工业出版社,2001五、毕业设计进度计划第1—2周:收集资料,完成系统工作原理及设计思路开题报告。
第3周:设计开关电源主电路。
第4—6周:选择电源变压器,设计开关管的驱动控制电路及主要元器件的选择。
第7周:中期检查。
第8—11周:利用saber进行系统仿真。
第12—13周:论文审核定稿。
第14—15周:答辩。
...毕业设计开题报告题目基于SG3525的DC/DC开关电源设计一、研究背景21世纪是信息化的时代,信息化的快速发展使得人们对于电子设备、产品的依赖性越来越大,而这些电子设备、产品都离不开电源。
开关电源相对于线性电源具有效率、体积、重量等方面的优势,尤其是高频开关电源正变得更轻,更小,效率更高,也更可靠,这使得高频开关电源成为了应用最广泛的电源。
从开关电源的组成来看,它主要由两部分组成:功率级和控制级。
功率级的主要任务是根据不同的应用场合及要求,选择不同的拓扑结构,同时兼顾半导体元件考虑设计成本;控制级的主要任务则是根据电路电信号选择合适的控制方式,目前的开关电源以PWM控制方式居多。
基于SG3525的大功率开关电源研发方案分享
基于SG3525的大功率开关电源研发方案分享
大功率电源在最近几年中,研发速度有了明显的加快和提升。
为了方便各位工程师在进行大功率电源新产品研发时的参考,我们今天将会为大家分享一种基于SG3525的大功率开关电源研发方案,大家一起来看看吧。
在这种基于SG3525的大功率电源设计方案中,电源模块采用半桥式功率逆变电路,其功率主电路如下图图1所示:
图1 功率主电路原理图
从图1所提供的大功率开关电源功率主电路原理图中,我们可以看到,在该电路系统中主要采用了三相交流电经EMI滤波器滤波方案,这种设计大大减少了交流电源输入的电磁干扰,同时还防止开关电源产生的谐波串扰到输入电源端。
再经过桥式整流电路、滤波电路变成直流电压加在P、N两点间。
P、N之间接入一个小容量、高耐压的无感电容,起到高频滤波的作用。
半桥式功率变换电路与全桥式功率变换电路类似,只是其中两个功率开关器件改由两个容量相等的电容C1和C2代替。
在实际的应用和调试过程中,为了能够进一步提高该电源系统中的电容容量以及耐压程度,该系统中的电容C1和C2往往采用由多个等值电容并联组成的电容组。
C1、C2的容量选值应尽可能大,以减小输出电压的纹波系数和低频振荡。
由于对体积和重量的限制,C1和C2的值不可能无限大,为使输出电压的纹波达到规定的要求,该电容值有一个计算公式,即:
在上述计算电容值的公式中,参数IL为输出负载电流,参数VL为输出负。
SG3525A开关电源设计说明
七、参数选择
IC VEC PT
1. 整流管:桥式整流,整流管电流=0.5负 载电流,最大反向电压=输入交流电压 峰值,IN4007(1A/1kV)可以满足要求。
11 OUTB
14
1000u/35V C1
7
4K7 3 R3
10
8
C2 10u/16V
OS C OUT
/SYNC SD
IC1
SG3525
SS
C OMP
9
R7 100K
IN-
1
R9 4K7
IN+
2
Vref
16
4K7 R8
C5 470/16V
R11 3K6
12 GND DI SC
7 5 CT 6 RT
R4
10
8
C2 10u/16V
OS C OUT
/SYNC SD
IC1
SG3525
SS
C OMP
9
R7 100K
IN-
1
R9 4K7
IN+
2
Vref
16
4K7 R8
C5 470/16V
R11 3K6
12 GND DI SC
7 5 CT 6 RT
R4
C3 R5
200
222 15K
图三:由TL494组成降压型开关稳压电源
六 、 原 理 图
1A/400V
L1 10mH/0.5A
T1
TIP1 27 (100V/5A/Darl-L)
基于SG3525A的新型车载逆变电源设计
基于SG3525A的新型车载逆变电源设计随着经济水平的提高,汽车正逐渐成为人们的日常交通工具然而,人们随身携带的电子产品,例如手机,却不能使用汽车上的电源因此,开发一款经济实用的车载逆变器就成为一种需求。
我们采用集成脉宽调制芯片SG3525A为主控芯片,以CD4020B计数器及与非门电路构成分频分相电路并配以保护电路,实现了逆变器的脉宽调制其在逆变电源工作时的持续输出功率为100W,并具有输出过流保护及输入欠压保护等功能,可实现电源逆变、电压稳定、欠压保护及过流保护等功能系统基本原理本逆变器输入端为汽车蓄电池(+12V,4.5Ah),输出端为工频方波电压(50Hz,220V)其系统主电路和控制电路框图如图1所示,采用了典型的二级变换,即DC/DC变换和DC/AC逆变12V直流电压通过推挽式变换逆变为高频方波,经高频升压变压器升压,再整流滤波得到一个稳定的约320V直流电压;然后再由桥式变换以方波逆变的方式,将稳定的直流电压逆变成有效值稍大于220V的方波电压,以驱动负载为保证系统的可靠运行,分别采集了DC高压侧电压信号、电流信号及蓄电池电压信号,送入SG3525A,通过调整驱动脉冲的占空比或关断脉冲来实现电压调节、过流保护及欠压保护等功能。
主要技术参数输入电压:DC 12V;输出电压:AC 220V±5%,50Hz±2%;额定功率:100W;保护功能:输入直流极性接反保护,输入欠压保护,输出过流保护电路设计1 主控芯片SG3525ASG3525A是ST公司生产的脉冲宽度调制器控制集成电路具有集成基准电压,振荡器同步,软启动时间控制,输入欠电压锁定等功能SG3525A的引脚如图2所示。
振荡频率的确定:振荡频率由三个外部元件RT、CT和RD设置,分别接在6、5、7引脚上振荡频率为fOSC=1/CT(0.7RT +3RD),其中,0.7RTCT为定时电容充电时间,3RDCT为定时电容放电时间为了使分频分相电路取得50Hz振荡频率,本设计设定振荡频率为51.2kHz,取CT=2000pF RT=10kΩ,RD=922Ω输出脉宽的调整:PWM脉冲宽度由引脚9和引脚8中电平较低的一端控制芯片内部的误差放大器U1将电压反馈信号与基准电压信号偏差放大后送入比较器U2的反向输入端,比较器正向输入端的输入则来自电容器CT上的锯齿波,两者做比较后输出方波脉冲来控制SG3525A内部输出功放管的占空比(见图3)本设计中将8引脚经电容接地,9引脚接DC/DC 高压直流电压的反馈电压,由此调整输出直流电压的稳定图3中,U1为SG3525A中的误差放大器,1、2、9分别为芯片管脚,R1~R7、C1、C2均为外接电阻电容SG3525A的16引脚输出5V参考电压电阻R3、R4及U1构成反比例运算器,R4/R3为其静态放大倍数,其值越大控制精度越高但放大倍数太大将引起振荡,因此引入C1和R5使误差放大器成为不完全比例积分控制器,此时静态误差放大倍数不变,动态误差放大倍数减小,既不影响控制精度,又避免过冲引起振荡。
专用逆变器芯片之PWM控制芯片SG3525功能简介
PWM控制芯片SG3525功能简介(图)2007-2-28 9:02:58 电源在线1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展,功率MOSFET在开关变换器中开始广泛使用,为此美国硅通用半导体公司(Silicon General)推出SG3525。
SG3525是用于驱动N沟道功率MOSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器,所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较,从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统,因此,无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高,是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下:1.Inv.input(引脚1):误差放大器反向输入端。
在闭环系统中,该引脚接反馈信号。
在开环系统中,该端与补偿信号输入端(引脚9)相连,可构成跟随器。
2.Noninv.input(引脚2):误差放大器同向输入端。
在闭环系统和开环系统中,该端接给定信号。
根据需要,在该端与补偿信号输入端(引脚9)之间接入不同类型的反馈网络,可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3):振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4):振荡器输出端。
5.CT(引脚5):振荡器定时电容接入端。
6.RT(引脚6):振荡器定时电阻接入端。
7.Discharge(引脚7):振荡器放电端。
该端与引脚5之间外接一只放电电阻,构成放电回路。
8.Soft-Start(引脚8):软启动电容接入端。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
等级: 湖南工程学院课程设计课程名称电力电子技术课题名称 SG3525正弦波逆变电源设计专业班级学号姓名指导教师2013年12 月16 日湖南工程学院课程设计任务书课程名称单片机原理及应用课题智能密码锁设计专业班级学生姓名学号指导老师审批任务书下达日期2013 年12 月16 日设计完成日期2013 年12 月27 日设计内容与设计要求一.设计内容:1.电路功能:1)逆变就是将直流变为交流。
由波形发生器产生50Hz、幅度可变的正弦波,与锯齿波比较后,再通过PWM电路,输出SPWM波,经过驱动电路驱动逆变电路进行逆变,再经过高频变压器与滤波电路输出-50Hz的正弦波。
2)电路由主电路与控制电路组成,主电路主要环节:高频逆变电路、滤波环节。
控制电路主要环节:正弦信号发生电路、脉宽调制PWM、电压电流检测单元、驱动电路。
3)功率变换电路中的高频开关器件采用IGBT或MOSFET。
4)系统具有完善的保护2. 系统总体方案确定3. 主电路设计与分析1)确定主电路方案2)主电路元器件的计算及选型3)主电路保护环节设计4. 控制电路设计与分析1)检测电路设计2)功能单元电路设计3)触发电路设计4)控制电路参数确定二.设计要求:1.要求输出正弦波的幅度可调。
2.用SG3525产生脉冲。
3.设计思路清晰,给出整体设计框图;4.单元电路设计,给出具体设计思路和电路;5.分析所有单元电路与总电路的工作原理,并给出必要的波形分析。
6.绘制总电路图7.写出设计报告;主要设计条件1.设计依据主要参数1)输入输出电压:输入(DC)+15V、10V(AC)2)输出电流:1A3)电压调整率:≤1%4)负载调整率:≤1%5)效率:≥0.82. 可提供实验与仿真条件说明书格式1.课程设计封面;2.任务书;3.说明书目录;4.设计总体思路,基本原理和框图(总电路图);5.单元电路设计(各单元电路图);6.故障分析与电路改进、实验及仿真等。
7.总结与体会;8.附录(完整的总电路图);9.参考文献;11、课程设计成绩评分表进度安排第一周星期一:课题内容介绍和查找资料;星期二:总体电路方案确定星期三:主电路设计星期四:控制电路设计星期五:控制电路设计;第二周星期一: 控制电路设计星期二:电路原理及波形分析、实验调试及仿真等星期四~五:写设计报告,打印相关图纸;星期五下午:答辩及资料整理目录第1章概述 (1)1.1课题来源 (1)1.2解决方法 (1)1.3设计的优点 (2)第2章系统总体设计 (2)2.1 系统设计总体思路 (2)2.1 系统基本工作原理 (3)2.3 系统设计框图 (4)第3章系统主电路设计 (5)3.1 系统主电路结构设计 (5)3.2 系统保护电路设计 (5)第4章单元电路设计 (6)4.1 正弦信号发生电路设计 (6)4.2 宽度调制PWM电路设计 (7)4.3 电压电流检测电路设计 (11)4.4 光耦合驱动电路设计 (12)第6章总结与体会 (13)附录1总电路图 (14)附录2 参考文献 (15)附录3 课程设计成绩评分表 (16)第1章概述1.1课题来源电力逆变电源有着广泛的用途,它可用于各类交通工具,在太阳能及风能发电领域,逆变器有着不可替代的作用。
电力控制系统的可靠程度是电力系统和设备可靠、高效运行的保证,而电力控制系统必须具备安全可靠的控制电源。
电力系统中为保证变电所的诸如后台机、通讯设备等能在交流电源停电后不间断工作,工程做法一般采用UPS电源作为主要解决方案,但UPS电源存在容量小、价格贵、故障率高等不足,因此综合自动化变电所中可采用电力正弦波逆变电源来代替常规不间断UPS电源。
1.2解决方法逆变电源是一种采用电力电子技术进行电能变换的装置,它从交流或直流输入获得稳压恒频的交流输出。
利用逆变电源可以解决UPS电源存在的各种缺点,可以很好的运用在一些不能断电的场合。
本相正弦波SPWM逆变电源的设计以SG3252为核心,采用了运算放大器、二极管、功率场效应管、电容和电阻等器件来组成电路。
1.3设计的优点1.降低了电力逆变器系统运行维护费用:现运行的综合自动化变电所中,一般设后台监控微机,通讯设备大多为微波及光纤机等,此类监控和通讯设备工作电源为交流电源,要做到不间断供电,以满足四遥要求,不同的设备须单独装设不间断电源(UPS)和蓄电池组。
而变电所中装设逆变电源可直接利用所用直流电源系统的大容量蓄电池提供交流电源,比UPS供电方案节约了投资费用,避免了蓄电池组的重复投资,减少了维护工作量,降低了运行成本。
2.提高了电力逆变器供电可靠性:中装设的直流电源系统,可靠性高、寿命长,因此采用直流动力+逆变器方案,利用所用直流电源系统的监控功能和逆变器的通讯功能可远方实时监视逆变电源的运行状态,解决了常规UPS电源的蓄电池容量小、无监控,容易出现蓄电池损坏又不能及时发现的问题。
由于变电所直流电源系统蓄电池的大容量,电网断电后不间断供电时间大大延长,真正起到了保安电源的作用,提高了其供电可靠性。
3.提高了电力逆变器供电的安全性:力逆变器是新一代的DC/AC电源产品,输入为220V直流电,输出为220V、50Hz正弦波交流电,输入输出端完全与市电隔离,避免了市电波动对负载的影响,完全满足变电所分站RTU、通讯设备和微机等设备对工作电源的要求,而完全与市电隔离,还可避免雷电等过电压造成的电源板烧毁事故,提高了负载的安全性。
第2章系统总体设计2.1 系统设计总体思路本课题采用单相桥式逆变电路进行设计。
逆变器主电路开关管采用功率MOSFET,具有开关频率高,驱动电路简单等特点。
当开关期间,VT1,VT2轮流导通,即可在负载端得到所需幅值与频率的电源。
脉宽调制信号由专用的集成芯片SG3252产生。
由正弦波发生器产生一幅度可变的正弦波,送人SG3525输出经调制的SPWM波形,经过反相器反相后,得到两路互为反相的PWM驱动信号,分别驱动功率场效应管交替导通,从而在高频变压器的副边得到一SPWM波形,经过LC滤波后,得到所需的正弦波,幅度可通过电位器RP进行改变。
2.2 系统工作原理逆变器主电路开关管采用功率MOSFET管,具有开关频率高、驱动电路简单、系统效率较高的特点。
当开关其间VT1、VT2轮流导通即可在负载端得到所需频率与幅值的交流电源。
脉宽调制信号由专用集成芯片SG3525产生。
SG3525芯片不仅能产生频率灵活可变的方波,而且可输出正弦PWM(SPWM)信号,以提高后接变压器的工作频率。
为了使SG3525产生一个SPWM信号,可在芯片的9脚处加入一个幅度可变的50Hz正弦波(我们这里仅需得到频率固定的50Hz可变电源,若需获得频率也可变的交变电源,则只需在9脚处加入一个幅值与频率均可变的正弦波即可),与5脚处的锯齿波信号进行比较,从而获得SPWM 控制信号,改变正弦波的幅值,即改变调制度M(调制度定义为正弦波调制波峰Urm 与锯齿波载波峰值Utm之比,即M=Urm/Utm)就可以改变输出电压的幅值,正常M≤1。
考虑到5脚处的锯齿波如图2.1所示,锯齿波的顶点UH约为3.3V,谷点UL约为0.9V。
图2.1 2.3 系统设计框图正弦波发生器锯齿波发生器(SG3252)PWM电路(SG3252)SPWM波逆变电路驱动电路滤波电路输出正弦波电压电流检测单元电路保护电路tU SWU HU LUt第3章系统主电路设计3.1 系统主电路结构设计单相桥式逆变电路如图所示的单相全桥逆变电路主要由逆变电路和控制电路组成。
逆变电路包括逆变全桥和滤波电路,其中逆变全桥完成直流到交流的变换.滤波电路滤除谐波成分以获得需要的交流电;控制电路完成对逆变桥中开关管的控制并实现部分保护功能。
图中的逆变全桥由4个开关管和4个续流二极管组成,工作时开关管在高频条件下通断.开关瞬间开关管电压和电流变大,损耗大,结温升高,加上功率回路寄生电感、振荡及噪声等.极易导致开关管瞬间损坏,以往常用分立元件设计开关管的保护电路和驱动电路,导致电路庞大且不可靠。
3.2 系统保护电路设计输入过电压和欠电压保护电路图如图所示,直流电压保护信号取自自主电路输入电压,经电阻R84分压和管够隔离后送入控制电路。
利用光电耦合器吧各种模拟负载和数字信号隔离开来,也就是吧“模拟地”与“数字地”断开。
进过光耦的保护信号通过比较器分别与设定的最大或最小电压值进行比较,如果电压值超过限定值,比较器就输出低电平。
比较器的输出信号相与,所得的信号送入DSP 的PDPINT中断口。
当器件引脚PDPINT被拉低时,会产生一个外部中断,这个中断是为系统的安全操作提供的。
如果PIPINT未被屏蔽,且被拉低后,所有的PWM输出均为高阻态。
这样就可以在过流等故障的情况下,吧逆变器的的PWM控制信号封死,从而实现对逆变器的保护。
第4章单元电路设计4.1 正弦信号发生电路设计正弦波发生电路图如图可知,正弦波发生器由两部分组成,前半部分为RC串并联型正弦波振荡器,振荡频率设定在50Hz,调节电位器RP(即实验挂箱面板上的幅度调节电位器),即可调节正弦波峰—峰值,从而调节SPWM信号的脉冲宽度以及逆变电源输出基波电压的大小。
正弦波发生器的后半部分为移位电路,将正负对称的正弦波移位到第一象限,并使正弦波的谷点在0.9V之上。
4.2 宽度调制PWM电路设计SPWM控制原理:逆变电路理想的输出电压是图2-1(a)正弦波u0=Uo1sin ωt。
而电压型逆变电路的输出电压是方波,如果将一个正弦波半波电压分成N等分,并把正弦曲线每一等分所包围的面积都用一个与其面积相等的等副矩形脉冲来代替,且矩形脉冲的中点与相应正弦等分的中重合,得到如图2-1(b )所示的脉冲列这就是PWM 波形。
正弦波的另外一个半波可以用相同的方法来等效。
可以看出,该PWM 波形的脉冲宽度按正弦规律变化,称为SPWM (Sinusoidal Pulse Width Modulation )波形。
Y 轴①②③④⑤⑥⑦⑧⑨⑩X 轴Y 轴①②③④⑤π2πωtuu 0PWMωt(a)正弦电压(b)SPWM 等效电压OO-U d∠θ∠θ∠θ∠θ∠θ12345α1α2=θθ=12根据采样控制理论,冲量相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同。
脉冲频率越高,SPWM 波形越接近正弦波。
逆变器的输出电压为SPWM 波形时,其低次谐波将得到很好的抑制和消除,高次谐波又能很容易滤去,从而可获得畸变率极低的正弦波输出电压。
SPWM 控制方式就是对逆变电路开关器件的通、断进行控制,使输出端得带一系列幅值相等而狂度不相等的脉冲,用这些脉冲来代替正弦波或者其他所需要的波形。
本设计是采用SG3525芯片来产生SPWM波。
