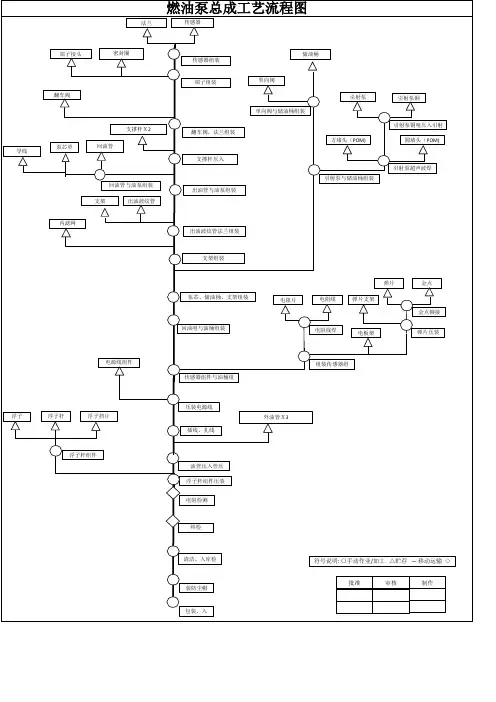

组装工艺流程图
油泵总成装配流程图
法兰
传感器
端子接头
密封圈 传感器组装
储油桶
端子组装 翻车阀
单向阀 引射泵 引射泵铜
单向阀与储油桶组装
支撑杆Ｘ2 泵芯单
引射泵铜咀压入引射 翻车阀，法兰组装
方堵头（POM) 圆堵头（POM)
导线
回油管 支撑杆压入
引射泵超声波焊
引射泵与储油桶组装 回油管与油泵组装 支架 出油波纹管
出油管与油泵组装
装防尘帽
批准
审核
制作
包装、入
内滤网 出油波纹管法兰组装
支架组装
弹片
泵芯、储油桶、支架组装
金点
电阻片
电阻线
弹片支架
金点铆接
回油咀与油桶组装
电阻线焊
电板架
弹片压装
电源线组件
组装传感器组 传感器组件与油桶组
压装电源线
浮子Байду номын сангаас
浮子杆
浮子挡片
插线、扎线
外油管Ｘ3
浮子杆组件
法油管压入管压入
浮子杆组件压装
电阻检测
终检
清洁、入库检
符号说明: ○手动作业/加工 △贮存 — 移动运输 ◇
