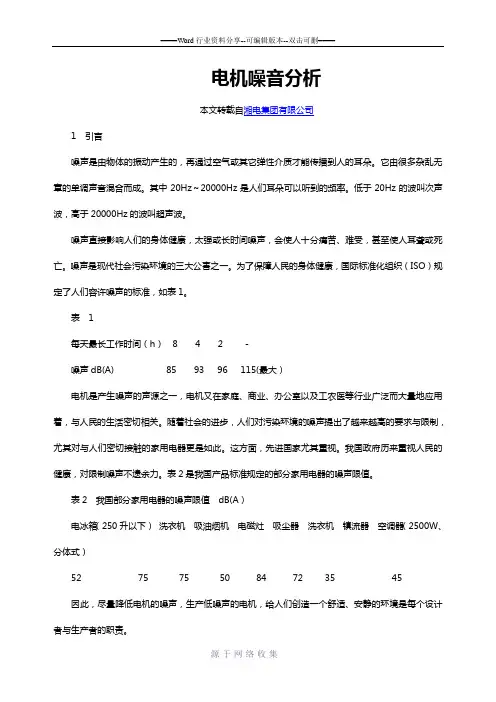

电机噪音分析

电机噪音分析

本文转载自湘电集团有限公司/

1 引言

噪声是由物体的振动产生的，再通过空气或其它弹性介质才能传播到人的耳朵。它由很多杂乱无章的单调声音混合而成。其中20Hz～20000Hz是人们耳朵可以听到的频率。低于20Hz的波叫次声波，高于20000Hz的波叫超声波。

噪声直接影响人们的身体健康，太强或长时间噪声，会使人十分痛苦、难受，甚至使人耳聋或死亡。噪声是现代社会污染环境的三大公害之一。为了保障人民的身体健康，国际标准化组织（ISO）规定了人们容许噪声的标准，如表1。

表 1

每天最长工作时间（h）8 4 2 -

噪声dB(A) 85 93 96 115(最大）

电机是产生噪声的声源之一，电机又在家庭、商业、办公室以及工农医等行业广泛而大量地应用着，与人民的生活密切相关。随着社会的进步，人们对污染环境的噪声提出了越来越高的要求与限制，尤其对与人们密切接触的家用电器更是如此。这方面，先进国家尤其重视。我国政府历来重视人民的健康，对限制噪声不遗余力。表2是我国产品标准规定的部分家用电器的噪声限值。

表2 我国部分家用电器的噪声限值dB(A）

电冰箱（250升以下）洗衣机吸油烟机电磁灶吸尘器洗衣机镇流器空调器（2500W、分体式）

52 75 75 50 84 72 35 45

因此，尽量降低电机的噪声，生产低噪声的电机，给人们创造一个舒适、安静的环境是每个设计者与生产者的职责。

2 电机噪声的分类

根据电机噪声产生的不同方式,大致可把其噪声分为三大类:

①电磁噪声；②机械噪声；③空气动力噪声。

3 电磁噪声

电磁噪声主要是由气隙磁场作用于定子铁芯的径向分量所产生的。它通过磁轭向外传播，使定子铁芯产生振动变形。其次是气隙磁场的切向分量，它与电磁转矩相反，使铁芯齿局部变形振动。当径向电磁力波与定子的固有频率接近时，就会引起共振，使振动与噪声大大增强，甚至危及电机的安全。

根据麦克斯韦定律，气隙磁场中单位面积的径向电磁力按下式计算：

式中：B——气隙磁密

θ——机械角位移

μ0——真空磁导率

由于定、转子绕组中存在着主波磁势与各次谐波磁势，它们相互作用可以产生一系列的力波。

3.1 主波磁场产生的力波

主波磁场B1所产生的径向力波为：Pr1=P0+P1，式中，是径向力的不变部分，它均匀作用于圆周上，使定子铁芯受到压缩应力。不变部分不会产生振动与噪声。P1=P0cos(2p θ-2ω1t-2θ0)，其中p主波的极对数，ω1—主波的角速度，θ0—初相角。P1是径向力波的交变部分，这个力波的角频率是2ω1，即2倍的电源频率，它使定、转子产生2倍电源频率的振动与噪声。它的强度与气隙磁密的平方成正比。这在两极的大容量电机中，容易产

生较大的影响，而在一般情况下，由于它的频率较低，其影响不显著。

3.2 谐波磁场产生的力波

谐波磁场产生的力波所引起的振动与噪声，一方面与该力波的幅值大小有关，也与力波的次数有关。在大多数情况下，次数小于10的影响较大，高次数的力波一般不考虑。所以一定要选择合适的定转子槽配合，以避免产生较低次的力波。若Z1和Z2分别代表定、转子槽数，则要求：Z1-Z2≠(0或2p),Z1-Z2≠(±1或2p±1)，Z1-Z2≠(±2或2p±2),Z1-Z2≠(±3或2p±3)。

3.3 由一阶齿谐波所产生的力波

由于定子或转子上齿槽的影响，磁导将产生周期性变化，而引起气隙磁密的大小周期性变化，而产生了齿谐波。这齿谐波所引起的振动与噪声可采用斜槽的方法，将其削弱。一般情况下，转子斜一个定子槽距时，其齿谐波所产生的径向力要比直槽时小得多。

3.4 单边磁拉力所产生的力波

由于定、转子的偏心，或磁路的不对称，将引起磁通分配的不对称，而出现一边受力大、一边受力小的现象，也就产生了单边磁拉力。它随着转速而周期性地变化。

当其中极对数为p±1的附加磁场与主波磁场相互作用时，所产生的力波次数为±1，这样低的力波很可能引起振动与噪声。因此，我们在设计或加工时，定、转子圆度一定要达要求，磁路一定要对称、均匀。在电机装配中，应校验定、转子的同轴度，使之在精度要求范围内。

3.5 降低电磁噪声的方法

综上所述产生电磁噪声的成因，我们可采用下列方法降低电磁噪声。

⑴尽量采用正弦绕组，减少谐波成份；

⑵选择适当的气隙磁密，不应太高，但过低又会影响材料的利用率；

⑶选择合适的槽配合，避免出现低次力波；

⑷采用转子斜槽，斜一个定子槽距；

⑸定、转子磁路对称均匀，迭压紧密；

⑹定、转子加工与装配，应注意它们的圆度与同轴度；

⑺注意避开它们的共振频率。

4 机械噪声

机械噪声包括轴承噪声、因转子不平衡而产生的噪声及装配偏心而引起的噪声。另外，直流电机和串励交流电机中的碳刷也会产生振动而引起噪声。在很多情况下，机械噪声往往成为电机噪声的主角。

4.1 轴承噪声的产生与控制

由于轴承随电机转子一起旋转，因滚珠、内圈、外圈表面的不光滑，它们之间有间隙，滚珠的不圆或内部混合杂物，而引起它们间互相碰撞产生振动与噪声。

其产生的噪声值与滚珠、内外圈沟槽的尺寸精度、表面粗糙度及形位公差等有很大关系。有人认为，只要采用精密轴承就可以降低轴承噪声，殊不知使用后，反而使噪声增加。原因是轴与轴承内圈的配合过紧，使精密轴承的内圈变形大于普通轴承的变形量，因而跳动、振动加大，噪声上升。所以轴承与轴承室、轴的配合也是非常重要的。

降低轴承噪声应采取下列方法：

⑴一般应采用密封轴承，防止杂物进入；

⑵轴承生产厂在轴承装配前，对滚珠、内圈、外圈的机加工一定要达到设计要求，在装配时，应有严格的退磁清选工序，洗去油污与铁屑。事实证明，清洗后的轴承比清洗前的轴承噪声一般降低3dB。润滑脂一定要清洁干净，绝不能含有任何铁屑、灰尘和杂质；

⑶轴承外圈与轴承室的配合、内圈与轴的配合，一般不宜太紧。轴承外圈与轴承室的配
