ZJJ-101B直流系统接地监测装置
BWZJ-II-B型直流系统接地故障检测装置
BWZJ-II-B型直流系统接地故障检测装置检验规程1概述1.1 主体内容及适用范围1.1.1本规程是根据《BWZJ-II-B型直流系统接地故障检测仪装置使用说明书》及我厂的实际情况编写，只适用于我厂BWZJ-II-B型直流系统接地故障检测装置的检验,供检修人员参考。
我厂锅炉直流分屏和汽机直流分屏系统接地检测装置采用的是河北省保定市机电保护设备厂生产的BWZJ-II-B型直流系统接地故障检测装置。
1.1.2在进行检验前，检修人员应认真阅读《继电保护及电网安全自动装置检验条例》、《BWZJ-II-B型直流系统接地故障检测仪装置使用说明书》以及本规程，理解和熟悉检验项目和要求。
1.2 通则1.2.1 在检验前，工作负责人必须组织工作人员学习本规程，要求理解和熟悉本规程。
1.2.2 有关本规程的说明1.2.2.1 规程是按产品出厂合格的前题下编定的，因而在新安装时如无合格证，试验项目要增加工厂出厂检验的全部项目，其内容不包括在本规程内。
1.2.2.2新安装检验工作开始前，首先要详细检查出厂试验记录所填写的项目与内容是否齐全，在证实所填内容符合要求后，才可按本规程顺序进行检验。
1.2.3 为保证检验质量，加快检验进度，执行本规程时，应注意如下问题：1.2.3.1 所有的检验，都应该在该元件或插件处与实际安装位置相一致的状态下进行。
1.2.3.2 在检验过程中，应使用功能齐全的微机型继电保护校验装置。
1.2.4 为获得比较准确的数据，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数值与整定值的误差应满足规定的要求。
1.2.5 所有整定值的检验，用模拟故障的办法进行检查。
1.2.6 为防止损坏设备，应注意如下问题：1.2.6.1 断开直流电源后，才允许插拔插件。
1.2.6.2试过程中发现有问题，要先找原因，不要频繁更换芯片。
必须更换芯片时，要用专用起拔器。
应注易芯片的插入方向，插入芯片后，需经第二人检查无误后，方可通电检验或使用。
WZJ-1微机直流绝缘监测装置说明书
WZJ-1型微机直流接地监测装置目录1、概述 (1)2、基本工作原理 (1)2.1交流原理接地装置 (1)2.2直流原理接地装置 (3)2.3两种原理接地装置特点比较： (4)2.4直流分屏机 (4)2.5接地装置分段 (5)2.6接地装置接地点的设置 (5)2.7接地装置与上位机通讯 (5)3、装置结构 (5)3.1装置型号分类 (5)3.2数码管显示面板布置及操作说明 (6)3.3液晶显示面板布置及操作说明 (7)4、现场安装接线 (10)4.1开孔尺寸 (10)4.2背板端子排接线 (10)4.3交流原理支路传感器外形图尺寸图 (11)4.4直流原理支路传感器外形图尺寸图 (12)5、定货须知 (12)WZJ-1型微机直流接地监测装置1、概述WZJ-1系列微机直流接地监测装置，是在吸收和总结国内同类产品的经验教训基础上研制出来的新一代产品，微机采用美国Intel公司芯片，数据采集系统采用高精度A/D变换器，信号接收回路采用小信号处理技术及多级滤波。
装置具有抗干扰能力强、对直流系统影响小、可靠性高等特点。
广泛应用于发电厂、变电所及厂矿企业直流系统中，直流系统正常运行时，可在线检测直流系统电压及正负母线绝缘电阻，当直流系统发生一点接地时投入低频振荡器，可以自动报出接地支路和支路接地电阻值。
并通过卡钳接收器，在不拉开直流负荷的情况下，定点查找直流一点接地。
2、基本工作原理目前国内生产的接地仪概况起来有两大类：一类是叠加信号原理（简称交流原理），主要采用发低频信号或发双频信号进行比相；另一类是不叠加信号原理（简称直流原理），采用直流霍尔元件或直流磁饱和放大器。
我公司同时生产两种原理的接地仪，以满足客户在不同场合对接地仪的要求。
2.1交流原理接地装置2.1.1母线电压及绝缘电阻测量正常采集正对地电压和负对地电压，并进行累加，数字显示母线电压值，当达到直流系统过压、欠压整定值时，发过压、欠压报警信号。
FT-JYT型微机直流接地监测装置使用说明书
FT－JYT型微机直流接地监测装置使用说明书目录1 装置概述 (3)2 性能和指标 (3)3 工作原理 (4)4 面板布置 (6)5 运行和设定 (6)6 安装尺寸 (9)7 端子接线 (10)8 通信数据表 (10)1装置概述FT－JYT型微机直流接地监测装置（以下简称“本产品”）是在我公司的FT－JYT10型研制的基础上，吸收和总结国内同类产品的经验和不足的，经过近2年的持续试验和持续改进，而推出的新一代智能型直流接地监测产品。
本产品采用美国ATMEL公司生产的具有先进Harvard总线结构和RISC精简指令集高性能微处理器作为主CPU芯片，由于该处理器拥有高达128KB的Flash memory和4KB SRAM memory，无须外引总线，大大提高了产品的可靠性和抗干扰能力。
外观采用铝型材机箱，简洁美观。
本产品具有测量精度高、抗干扰能力强、检测灵敏度高、对直流系统影响小等特点。
性价比远远高于国内同类产品，可广泛应用于发电厂、变电所及厂矿等企业的直流系统中，在直流系统正常运行时，本产品在线监测母线电压及正、负母线对地绝缘电阻，在直流系统出现接地时，能快速、准确的计算出接地电阻的阻值，并向直流系统注入低频交流信号，通过支路套接的CT感应器，找出发生接地故障的支路，并通过卡钳接收器，在不拉开直流负荷的情况下，定点查找直流一点接地。
本产品可记录99条事件、告警记录，采用RS485总线接口，国际标准MODBUS-RTU 通讯规约，可与计算机及监控系统组成网络。
本产品与我公司FT－JYT10型产品比较，本产品具备以下的新特点：●精度高，接地电阻及支路接地电阻的测量更准确。
●支路的扫查速度快。
●支路定点功能。
●增加了时钟管理芯片，能记录异常事件。
●正常运行时，优化内部元件的工作方式，延长了产品的寿命。
●参数整定更加灵活、全面。
●结构更小，采用插拔式端子接线，安装、维护更方便。
●RS485接口，MODBUS规约。

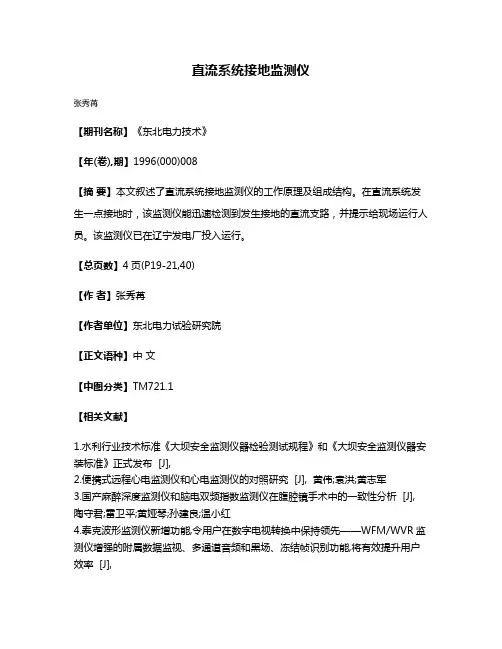

直流系统接地监测仪
直流系统接地监测仪
张秀苒
【期刊名称】《东北电力技术》
【年(卷),期】1996(000)008
【摘要】本文叙述了直流系统接地监测仪的工作原理及组成结构。
在直流系统发生一点接地时，该监测仪能迅速检测到发生接地的直流支路，并提示给现场运行人员。
该监测仪已在辽宁发电厂投入运行。
【总页数】4页(P19-21,40)
【作者】张秀苒
【作者单位】东北电力试验研究院
【正文语种】中文
【中图分类】TM721.1
【相关文献】
1.水利行业技术标准《大坝安全监测仪器检验测试规程》和《大坝安全监测仪器安装标准》正式发布 [J],
2.便携式远程心电监测仪和心电监测仪的对照研究 [J], 黄伟;袁洪;黄志军
3.国产麻醉深度监测仪和脑电双频指数监测仪在腹腔镜手术中的一致性分析 [J], 陶守君;雷卫平;黄娅琴;孙建良;温小红
4.泰克波形监测仪新增功能,令用户在数字电视转换中保持领先——WFM/WVR监测仪增强的附属数据监视、多通道音频和黑场、冻结帧识别功能,将有效提升用户效率 [J],
5.《大坝安全监测仪器检验测试规程》《大坝安全监测仪器安装标准》正式发布[J], 赵俊阳
因版权原因，仅展示原文概要，查看原文内容请购买。
电力系统中直流接地检测的设计
电力系统中直流接地检测的设计豆豆网技术应用频道 2009年05月11日【字号：小中大】收藏本文关键字：基站数字示波器光纤测试仪光谱仪自动化测试引言发电厂中的继电保护、自动装置、信号装置、事故照明和电气设备的远距离操作，和电力、电信、冶金、石化、化工等领域补给电源一般采用直流电源，而直流电源部分由蓄电池组、充电设备、直流屏等设备组成，所以直流电源的输出质量及可靠性直接关系到各个企业的安全和可靠的生产。
因此，发电厂的直流系统被人们称为企业的“心脏”。
当直流系统发生一点接地故障时，一般情况下是不会立即产生危害性后果，但是，若发生两点或多点同时接地，则可能造成信号装置、控制回路和继电保护装置的误动作，致使断路器跳闸，或直接造成直流操作电源短路，从而引发严重的电力系统事故。
因此，在直流系统中，绝对不允许在一点或多点长时间接地的情况下使用设备。
必须对直流系统进行连续的在线监视，一旦发现有接地故障，监控系统应立即发出报警，提示现场工作人员检查并排除接地故障，以避免发生严重的电力系统故障。
监控系统主要完成直流系统对地电阻的检测。
检测内容包括：1、正负母线对地电阻;2、支路对地电阻;3、判断哪条母线接地。
本文主要讨论两种接地检测及接地电阻计算的方法。
方案测量接地电阻大致可以分为两种方法：交流法测电阻和直流法测电阻。
使用交流法测量电阻，就是在系统上，叠加一个交流信号，利用交流电流传感器去检测漏电流，从而计算出接地电阻。
由于这种方法受到分布电容的影响，要想使测量的结果满足一定的要求，我们必须严格控制交流信号的幅值和频率，这就使得交流信号源电路变得较为复杂，也增加了交流信号源设计的难度，同时检测交流信号也相对复杂而且检测精度也不同程度的受到分布电容的影响。
另一方面，在系统上叠加一个交流信号，也就相当于人为的向系统增加干扰源，影响了系统的稳定性，同时也在一定程度上制造了系统隐患。
由于这些原因，人们又提出了直流法测电阻，但是现有的、使用直流法测电阻的系统，也只能在以下两种情况下测量出接地电阻，并发出报警信息：1、单根母线接地;2、所有接地支路都正接地或者负接地。
QGDNZ.JE101-2006 继电保护、安全自动装置及测量控制设备用开关稳压电源
前 言开关稳压电源是继电保护、安全自动装置及测量控制设备（以下简称装置）的主要功能模件，它的技术指标直接影响整机的性能及可靠性。
为确保此关键部件的质量,统一各部门开关稳压电源技术要求,以便在新产品开发中，电源选用、认证、验收和测试时按统一要求，进行质量控制。
根据公司技术标准制修订计划总结对开关稳压电源检验测试和各部门使用的实际情况，对Q/GDNZ.B27-2000版本进行修订。
修订本标准时主要依据国家标准GB/T 15153.1、GB/T 15145、电力行业标准DL/T 478、DL/T 527，并与这些标准配套使用。
各部门的相关产品选用开关稳压电源均应符合本标准的规定。
本标准主要修订如下内容：─ 删除“开关稳压电源极限工作环境温度” 要求及相应的试验方法；─对开关稳压电源的启动和消失时序进行修改；─对开关稳压电源保护的配置、动作范围和动作方式进行了较大的修改，仅提出了开关稳压电源必须配置主输出电源过电压、24V欠电压、总过功率保护的要求，其余的保护是否需要，由使用开关稳压电源的装置的技术文件规定；─ 输出电压中交流分量要求有所降低，但仍严于电力行业标准DL/T 527的要求；─ 删除原标准中的附录A PS600电源要求，原附录B改为附录A，增加附录B：关于开关稳压电源输 出性能指标的计算方法；─ 第11章中增加了关于开关稳压电源贮存期限及超过贮存期限的处理办法等内容；─ 其它编辑性的修改。
各部门选用的开关稳压电源均应符合本标准的规定，如果因为装置功能或使用条件的原因，选用高于或低于本标准要求的开关稳压电源时，应在产品的技术文件中声明，并说明理由。
通信及其它不直接动作于控制的设备用开关稳压电源可参照本标准的相关要求。
本标准的附录A为规范性附录，附录B为资料性附录。
本标准自生效之日起代替Q/GDNZ.JE101-2004本标准由国电南京自动化股份有限公司技术部提出。
本标准由国电南京自动化股份有限公司技术部标准化室归口并解释。
直流系统单个负荷接地查找简易方法
直流系统单个负荷接地查找简易方法
海门电厂直流系统采用ZJJ-101B型直流系统接地监测装置，每个直流分电屏配置一套，能可靠监测出哪个支路绝缘偏低，如图1所示：
图1
系统绝缘正常时，正极和负极对地电压平衡，当直流系统正极某点接地或对地绝缘低时，正极对地电压下降，负极对地电压上升；反之，当直流系统负极某点接地或对地绝缘低时，负极对地电压下降，正极对地电压上升。
巡视发现正负极间压差变大时，虽还未发展到接地但仍需立即检查，以某个负荷为例，方法如下：
1.手动对直流支路进行巡检，见图2；
图2
2.查看哪一支路绝缘偏低，正常时为999K，由于装置每次巡检出的结果
有偏差，最好进行多次手动巡检，经常出现绝缘低的支路可能性最大，见图3：
图3
3.当确认某一支路有问题后，在配电屏中查看这一支路是什么负荷，判断该
负荷的重要性，是否能进行瞬间断电法，见图4：
图4
4.在此假设能进行瞬间断电法，当断开该负荷上级空开后，查看母线绝缘是
否恢复正常；重新送上该开关，查看母线绝缘是否再次降低，如果是，则可判定该负荷出问题；暂不断开此负荷上级空开，还需检查是该负荷本身开关二此回路绝缘低还是由于电缆的问题导致的，见图5：
图5
断开负荷下级空开，用万用表直流电压档分别对电缆正负极对地电压进行测量，如果正负极对地电压平衡，则可判断为负荷开关二次回路出问题；如果正负极对地电压不平衡，则可判断为电缆绝缘出问题。
ZJJ-101B直流系统接地监测装置
ZJJ-101C,D主从式直流系统接地监测装置1.概述ZJJ-101C主从式系统为复杂的、多回路、多馈出柜的直流母线系统而设计，为母线和支路的绝缘状况的实时在线监测提供完善的解决方案。
多馈出回路、多馈出柜的系统中，单主机所带检测回路数或者数量有限，或者导致屏间联线过于繁复。
ZJJ-101C系统采用分布式检测，通过485串行总线连接各从机模块同步工作，使系统接线简单，工作可靠，并降低了总成本。
由于主机自身也带有32回路检测，也可单机使用。
全部模块包括配套电源均使用导轨安装。
体积更小，适用性更强。
由于采用直流平衡电阻的检测方法，不对母线产生任何交流或直流干扰信号，不会造成人为绝缘电阻下降，正常运行也不会导致母线对地电压的人为跃变，因此适用于任意电压等级的发电厂、变电站。
ZJJ-101C具有微型点阵液晶，重新设计了软件功能，新的操作系统使人机界面极为丰富，操作使用更加方便。
针对双段母线多馈出柜多回路系统，回路管理采用了创新的模块分组管理方式，使用一个从机可以检测一套馈出柜上的2段独立母线的馈出回路，模块现场设置和使用极为方便。
2.特点模块化标准工业控制器结构, 所有主机、从机、电源均导轨安装，安装维护简便；全汉字显示介面，易操作，所有主要参数均可查阅；ZJJ-101C主机自带32回路监测，可独立工作；ZJJ-101D从机带32回路，主机最多可外接251个从机，扩展至8064个回路。
直流平衡电阻检测法, 无母线干扰；支路快速检测，所有从机同步检测，巡检时间短；测量结果不受母线分布电容影响；双段母线过、欠压单独设定，更适用于同时监测控制母线和动力母线；可自动/手动巡检支路；双段母线混合分组的馈出回路管理系统，可现场将任意检测回路定义至任一母线；可自行配套及增减直流漏电流传感器，配置灵活方便；双通讯接口全隔离，MODBUS/艾默生通信协议全兼容；工业级工作温度范围。
3.功能监测显示双段母线电压值；双段母线正负端对地电压值；双段母线正负端对地电阻值；所有支路号,绝缘电阻值；报警项母线绝缘报警；支路接地报警；母线过、欠压报警；从机通信状态母线巡检提示4.工作原理本装置采用直流平衡电阻探测法，原理见下图。
WZJ-31微机直流绝缘监测装置使用说明书
许继集团･许继电源有限公司XU JI POWER CO.,LTD.WZJ-31微机直流绝缘监测装置使用说明书2015-09-08版本：V1.061. 概述1.1 适用范围直流绝缘监测装置在直流系统中起到了极其重要的作用。
运行实践证明，直流系统接地的危害不仅使继电保护装置误动、拒动，甚至会造成采用直流控制的一次设备误动、拒动，严重危及电力系统安全稳定运行。
所以，必须实时在线监测直流系统的对地绝缘状况，出现接地时要及时排除故障。
结合我公司WZJ-21系列微机直流绝缘监测装置在电力系统内多年的运行经验，开发了WZJ-31型微机直流绝缘监测装置(以下简称为WZJ-31装置)，它可以实时在线监测直流母线及支路的绝缘状况，在出现直流接地时可以迅速查找并确定接地的母线或支路，并发出告警信号；还能够检测出工频交流信号混入到直流系统中的信息以及检测寄生支路及两段母线的互联故障，及时发现系统存在的隐患。
此外，WZJ-31装置还具有母线调平功能，在系统出现接地时对母线进行调平，以免出现误动。
WZJ-31分主机和分机两部分，主机与显示通过RS485通信，主机与分机通过CAN通信，WZJ-31装置还可通过RS485与上位机进行通讯。
WZJ-31装置采用平衡桥及不平衡桥相结合的原理，检测母线对地绝缘状态，不向直流系统注入交流，不受直流馈线对地电容影响。
该装置能够适用电厂、变电站等场所使用的多种复杂的直流系统。
1.2 型号说明WZJ －31设计序号微机直流绝缘监测装置2. 装置性能特点2.1 系统设计特点WZJ-31装置由主机、从机、显示操作面板、CT等部分组成。
整个直流系统采用分散测量，集中管理的集散模式，这种设计思想使系统组成层次分明，扩容方便、灵活。
监测绝缘信息无须向直流系统中注入任何信号，对直流系统无不良影响。
能够抵抗直流系统对地大电容所造成的不良影响。
所使用的智能互感器能够抗剩磁影响，可以长期可靠运行。
所使用的智能互感器能自动消除零点漂移。
海川金瑞 HJ-JY 系列 直流绝缘监察接地选线装置 技术手册
HJ-JY系列直流绝缘监察接地选线装置技术手册(HJ-JY V2.0)保定海川金瑞电气有限公司目录1、功能简介 (155)1.1概述 (155)1.2主要功能 (156)1.3系统配置框图 (156)2、技术指标 (156)3、操作指南 (156)4、HJ-JY安装说明 (162)4.1HJ-JY工作原理 (162)4.2HJ-JY接口 (163)4.3安装注意事项 (164)1、功能简介1.1概述HJ-JY系列直流绝缘监察选线装置是我公司针对电力直流系统开发地绝缘状况在线监测设备，可实现直流系统母线对地电压、正(负)母线对地绝缘电阻和支路对地单边、双边、平衡和不平衡绝缘电阻测量、显示、报警、故障信息上传等功能。
在正常运行情况下，系列直流绝缘监察选线装置可对两段母线电压进行监测，通过监测母线电压计算母线对地的绝缘电阻。
当母线对地绝缘电阻低于设定的告警限门时，系列直流绝缘监察选线装置进入支路巡检状态，测量出有绝缘下降的支路和绝缘电阻值，通过显示屏和蜂鸣器报警信息，同时将此告警信息通过串行总线上传到主控机。
本装置性能可靠，功能完善，人机界面友好，可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
1.2主要功能HJ-JY实现的主要功能有：1、系统采用DCS控制模式，便于用户进行扩展；最多可外扩8个绝缘监测模块，监测256条支路绝缘状态；2、按键设置母线是否分段、各段母线模块数、各模块支路数，母线报警门限；3、循环测量并显示两段正、负母线对地电压，正、负母线对地电阻。
4、当正、负母线绝缘电阻低于报警门限时发出报警信息，启动支路巡检功能，显示支路对地绝缘电阻；5、系统发生故障时，可最多存储20条当前故障记录；6、当故障恢复时，可最多存储200条历史故障；7、密码验证功能，系统中重要参数设置前需进行密码验证；验证密码可由用户设置；8、通信协议选定功能，用户可选定“ModBus协议”或“HCJR协议”；波特率可设为：1200，2400，4800或9600；具有RS-485和RS-232两种通讯接口，方便用户与上位机进行通信。
直流系统在线绝缘检测装置的研制与应用【合集】
直流系统微机绝缘监测装置的应用与接地故障点检测探讨 (12)直流型绝缘监测仪 (16)直流系统微机绝缘监测装置的应用与接地故障点检测探讨周二保（大唐公司陈村水电站，242500 安徽泾县）摘要：介绍了WZJ-1型直流系统微机绝缘监测装置的特点和在现场调试应用情况，通过五年来对直流系统发生的接地故障点查找实例和分析判别的运行经验，提出运用综合分析判别的方法快速对故障点进行定位隔离，并对微机监测装置的实用性进行了探讨，以提高水电站直流系统的运行可靠性。
关键词：直流系统绝缘监测接地微机Application of microprocessor insulation monitoring device in DC system and Study on detecting of fault grounding pointZhou Erbao(Chencun Hydropower Station of Datang Corporation,242500,Anhui,China)Abstract:This paper presents characteristics and debug application on site type of WZJ-1 insulation monitoring and detecting of microprocessor device in DC system. Through five years finding example and analysis distinguish operation experiences at occur fault grounding point in DC system. Propose method of exercise analysis by synthesis take align and insulation quick on fault point. Study on applicability of microprocessor insulation monitoring device. Advance operation reliability in DC system of Hydropower Station.keywords：DC system；insulation monitoring and detecting；grounding；microprocessor1 引言水电站因厂房环境潮湿导致直流系统对地绝缘情况不太好，直流回路电缆分布广，元器件多，故障点很难查找。
欣灵 ZJJ-1A直流绝缘监察装置继电器 说明书
一、概述本继电器，适用于监视低压直流母线绝缘情况。
当母线对地绝缘降低到一定值时，预发警告信号。
二、工作原理本继电器由灵敏元件CJ（单管干簧继电器）、出口元件ZJ和平衡电阻R1、R2（R1=R2）组成。
R3、R4为直流母线对地绝缘电阻。
当R3=R4时，CJ无电流通过。
当一侧绝缘电阻值下降时，即产生不平衡电流通过CJ，两侧绝缘电阻值相差越大，不平衡电流就越大，达一定值时，CJ动作，接通ZJ，发生报警信号。
三、主要技术数据ZJ-1A继电器技术数据规格平衡电阻±5%(KΩ) 灵敏元件线圈电阻值±10%(Ω)动作绝缘电阻值*(KΩ)额定绝缘电阻值(KΩ)功率消耗不大于（W）220V，1.5mA2×6.8 2700025～15 1004.5220V，2.2mA 13500110V，3.1mA 2×2 6600 6.4～3.7 2548V，6.3mA 2×400Ω1150 1.5～0.85 6* 指母线任一侧对地绝缘电阻下降到此值时，继电器应可靠动作。
输出接点在电压不大于220伏，电流不大于0.2安的直流感性负荷电路（时间常数不大于5×10-3秒）中，断开容量不大于40瓦。
四、内部接线图ISO9001质量体系认证企业ZJJ-1A型继电器使用内部接线壳体外形及凸出式前安装开孔图26（背视图）784351五、外形安装尺寸六、正常使用条件（1）海拔高度不超过2000米；（2）周围最大变化范围为-25℃到+40℃；（3）最湿度的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃； （4）与垂直面的安装倾斜度不超过5°； （5）无显著摇动和冲击振的地方；（6）在无爆炸危险的介质中，且无腐蚀金属和破坏绝缘的气体与尘埃； （7）在没有雨雪侵袭的地方。
七、订货须知1、 产品名称、型号、规格；2、 额定电压、电流；3、 结构及接线方式；4、 订货数量。
主变直流偏磁监测与隔离接地装置
x附件1━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━主变直流偏磁监测与隔离接地装置现场运行规程单行本目录1 总则 (1)1.1 适用范围 (1)2 变压器中性点变压器隔直装置 (1)2.1概述 (1)2.2作用及组成 (1)2.3变压器隔直装置本体运行维护 (2)2.3.1隔直装置本体 (2)2.3.2 隔直装置信号和指示 (3)2.3.3隔直装置的远程监控终端 (4)2.4 变压器中性点隔直装置的运行状态和运行模式 (4)2.5 隔直装置投入与退出的操作要求 (5)2.6正常运行注意事项 (6)2.7巡视项目 (6)2.8异常处理 (8)2.9 验收项目 (9)1 总则1.1 适用范围本规程规定了变电站主变直流偏磁监测与隔离接地装置的运行、操作、异常和事故处理的基本要求，使内容更具有针对性、实用性。
该装置为主变的一部分，山北变电站的运维人员应熟练掌握本规程并遵照执行。
2 变压器中性点变压器隔直装置2.1概述随着新疆电力系统骨架网中直流输电线路的投入运行。
在交直流混合输电过程中，当直流输电单极大地运行时，大地极电流一部分通过变压器中性点流入交流系统，对交流输电系统产生不同程度的影响。
尤其是大地极直流流入变压器中性点，使变压器中性点叠加直流分量后产生磁偏，造成磁饱和。
使变压器产生谐波、振动、噪声。
影响了变压器及交流系统的安全稳定运行。
2.2作用及组成本装置接入变压器中性点可以有效地阻断流过变压器中性点的直流电流，同时对交流系统的运行不产生任何影响。
解决了交直流混合供电系统中，直流单极大地运行时对交流系统的影响问题。
KLMZ-220/50抑制变压器中性点直流电流装置由三个部分构成，第一部分是串联接入变压器中性点的KLMZ-220/50装置本体，包括电容器、断路器、刀闸等一次设备及二次控制单元；第二部分是为电厂运维人员或设备检修维护人员提供的运行监控终端(简称HMI)，提供人机交互的接口；第三部分是装置输出的6个开关量信号和2个模拟量信号，供运维值班人员监视装置的状态。
ZJD直流接地监测系统的研究与应用
２ 项 目研究与实施应用
２ Ｊ １ ｚ Ｄ直流 系统 绝缘监 测装置 原理 ：
线 负 接 地 ” 经 检 查 发 现 支 路 开 关 线 头 松 ， 动 ， 固后 未 再 报 警 。 紧 微 机 直 流 绝 缘 监 测 装 置 使 用 安 全 方
团圆
动 力 与 电 气 工 程
ＺＪ Ｄ直流 接地 监测 系统 的研 究与应用
都波 孙振松 邢德喜 （ 淄博 矿业集 团有 限责任公 司 山东淄 博 ２ １ ０） ５ ５０ 摘 要： 介绍 了Ｚ Ｄ Ｊ 型直 流 系统微机 绝缘 监测装 置的原理和特 点， 电厂的应 用情 况 ， 在 以及取得 的应 用成果 以及 留存的 问题 。 关 键词 ： 直流 系统 绝缘显测 接地 微 机 中 图分 类号 ： Ｍ Ｔ ５ 文 献标 识码 ： Ａ 文 章编 号 ： ６ ２ ３ ９ （ ０ ｏ （） ０ ３ － １ １ ７ － ７ １ ２ ｌ ） ６ｃ－ １ ４ ０ ｏ
能 。 电脑 控 制 超 低 频 信 号 耦 合 到 直 流 系 防 止 不 正 确 的查 找 方 法 造 成 的直 流 系统 两 则
统 的 母 线 ， 地 电流 通 过 安 装 在 每 一 分 支 点接 地 。 外 目前 绝 缘 监 测 装 置都 有一 个 接 另 人工拉路法 。 即人 工 依 次 短 时 拉 开 直 流 屏 回路 上 的 电流 互 感 器接 收 发 出 的超 低 频 信 共 同 的特 点 ， 响应 相 对 迟钝 ， 发 生～ 点 直 在 所 供 直 流 负 荷 各 回路 。 当切 除 某 一 回路 时 号 。 于 电 路 上 同 时 存 在 着 接 地 电 阻 与 接 流 接 地 时 ， 延 迟 数 秒 甚 至 几 十 秒 才 能 报 由 要 故 障消 失 ， 明 故障 在该 回路 内。 说 可操 作 性 地 电容 ， 因此 ， 过 支路 上的 超 低频 信 号 电 “ 流 母 线 接 地 ” 号 ； 在 直 流 接 地 消 失 流 直 信 而 比 较差 ， 别是 对 于 重要 负荷 ， 短 时 拉 回 特 在 流 的 大 小 随 着 接 地 电 阻 的 大 小 变 化 而 变 时 ， 要 延 迟 数 秒 甚 至 几 十 秒 其 信 号 才 能 也 路 电源 时 可 能 因直 流 失 电 引起 保护 装 置 或 化 。 装在 支路 上 的 互 感 器 所 感 应 的超 低 信 号 复 归 。 于 特 殊 场 合 ， 拉 路 寻 找 时 ， 而 对 在 自动 装 置 由于 抗干 扰 性 能 或 故障 判 据 的 问 频 信 号也 随 之 变化 。 号 经 过 大 、 波 、 切 断 支 路 直 流 的时 间 不 能 超 过 几 秒 钟 ， 信 滤 Ａ／ 绝 题 造成 误 动 跳 闸 ， 用 拉 合 直 流 支路 法 检 Ｄ 换 后 ， Ｃ Ｕ进 行数 据 处 理 。 Ｐ 采 变 送 Ｐ Ｃ Ｕ根 据 缘 监 测 仪 信 号 来 不 及 复 归 ， 使 靠 绝 缘 检 致 测 故障 点 所 带 来 的 危 害 是 严 重 的 。 且 这 相 位 的变 化 ， 除 电容 的 影 响 ， 并 消 判断 出接 地 测 仪 判 断 接 地 消 失 的 方 法 找 不 出接 地 点 。 种 方 法 不能 对 故 障 点进 行 精 确 定位 。 因此 ， 分 支 回路 ， 计算 出相 对应 的接 地 电阻值 。 并 采 用 该 方 法的 检 测 只 适 用于 要 求 不 高 的直 ２ 系统主 要功 能 ２
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZJJ-101C,D主从式直流系统接地监测装置1.概述ZJJ-101C主从式系统为复杂的、多回路、多馈出柜的直流母线系统而设计，为母线和支路的绝缘状况的实时在线监测提供完善的解决方案。
多馈出回路、多馈出柜的系统中，单主机所带检测回路数或者数量有限，或者导致屏间联线过于繁复。
ZJJ-101C系统采用分布式检测，通过485串行总线连接各从机模块同步工作，使系统接线简单，工作可靠，并降低了总成本。
由于主机自身也带有32回路检测，也可单机使用。
全部模块包括配套电源均使用导轨安装。
体积更小，适用性更强。
由于采用直流平衡电阻的检测方法，不对母线产生任何交流或直流干扰信号，不会造成人为绝缘电阻下降，正常运行也不会导致母线对地电压的人为跃变，因此适用于任意电压等级的发电厂、变电站。
ZJJ-101C具有微型点阵液晶，重新设计了软件功能，新的操作系统使人机界面极为丰富，操作使用更加方便。
针对双段母线多馈出柜多回路系统，回路管理采用了创新的模块分组管理方式，使用一个从机可以检测一套馈出柜上的2段独立母线的馈出回路，模块现场设置和使用极为方便。
2.特点模块化标准工业控制器结构, 所有主机、从机、电源均导轨安装，安装维护简便；全汉字显示介面，易操作，所有主要参数均可查阅；ZJJ-101C主机自带32回路监测，可独立工作；ZJJ-101D从机带32回路，主机最多可外接251个从机，扩展至8064个回路。
直流平衡电阻检测法, 无母线干扰；支路快速检测，所有从机同步检测，巡检时间短；测量结果不受母线分布电容影响；双段母线过、欠压单独设定，更适用于同时监测控制母线和动力母线；可自动/手动巡检支路；双段母线混合分组的馈出回路管理系统，可现场将任意检测回路定义至任一母线；可自行配套及增减直流漏电流传感器，配置灵活方便；双通讯接口全隔离，MODBUS/艾默生通信协议全兼容；工业级工作温度范围。
3.功能监测显示双段母线电压值；双段母线正负端对地电压值；双段母线正负端对地电阻值；所有支路号,绝缘电阻值；报警项母线绝缘报警；支路接地报警；母线过、欠压报警；从机通信状态母线巡检提示4.工作原理本装置采用直流平衡电阻探测法，原理见下图。
正常状态下的平衡电阻是电压检测分压电阻，这时正、负母线对地电压V+和V-相等。
当有接地电阻RL+、RL-存在时，只要V+和V-之差大于设定值，装置自动接入两个150K平衡电阻，这将矫正偏离的平衡电压，测量取得此时的V+’和V-’；根据V+、V-、V+’、V-’，即可求出正负母线的绝缘电阻RL+、RL-。
这种检测方法不破坏母线对地的平衡状态，不影响母线的任何运行状态和性能，而且可以实现快速的测量。
当母线绝缘电阻小于设定值而报警后，装置延时后自动进入支路巡检状态。
并同时进入支路显示界面。
支路检测原理：先检测电流传感器的零漂电流I，然后K1闭合接入阻值更小的平衡电阻R+、R-，只要RL+和RL-不相等，漏电流便有变化而得电流值I’，两者之差与实际漏电流成正比。
根据平衡电压的变化值，检测出每个回路的漏电流值，可求出支路绝缘电阻RL+，RL-。
这种原理可以避免漏电流传感器零漂的影响。
检测控制策略上采用累进积分式判定法，即当母线对地电压失衡后，对母线和支路的检测只进行一次，只有当接地状况进一步变化，或者恢复，引起电压继续变化时，才唤起第二次检测，以避免频繁接入电阻，影响母线运行。
当母线接地从故障中恢复后，装置会自动运行一次支路巡检，用以恢复故障报警的支路。
由于拥有完善详尽的运行策略，装置完全可以在无人干预下全自动运行。
现场人员在母线维修的全过程中不必对其进行任何操作，同时自带显示界面可以为维修过程提供完善的数据参考。
5.技术参数表参数符号测试条件最小典型最大单位输入电压等级Vin 24,48,110,220 V输入电压范围Vf 80%Vin 140%Vin V电压测量精度Vin=Vf ±0.5%母线电阻范围Rm Vin=Vf 0 999 KΩ母线电阻精度±5%支路电阻范围Rz Vin=Vf 0.0 100.0 KΩ支路电阻精度±5%主机/从机支路数量N 0 32额定功耗主机/从机Po 2/1 W工作温度范围Tj -10 50 ℃报警触点容量Pf 直流无感220V0.2A6.系统结构作为复杂检测系统，本装置使系统的总体结构设计趋于最简化。
理解此结构有助于更好的了解如何布线和操作。
结构图如下主机本身自带点阵液晶显示和操作键盘，可以独立工作。
从机不带显示单元，只带有工作状态指示灯。
在上图显示了一个一只主机和3个从机组成的典型系统，由此可以衍生出其他组合：例如单主机系统，单母线系统，最多252个从机的巨系统等，都可在此基础上删减而成，系统连接完毕后，只需在主机上通过键盘设定即可。
主机上自带32个漏电流传感器输入回路，即可以检测32个馈出回路；每个从机上也带32回路。
对于主机或者任意从机而言，可以在32个回路以内任意设置有效回路，在同一个模块上，可以指定某些回路用于1段母线，其余回路用于2段母线。
但回路顺序必须连续。
例如2号馈出柜有1段母线的8个馈出回路，2段母线的9个馈出回路，则设置此从机的1段母线有效顺序号为1-8，二段母线有效顺序号9-17,其余馈出回路将不被检测和显示。
母线的有效顺序号也可设置成“无”，此主机或从机将完全用于另一段母线的馈出回路检测。
有完善和易于理解的设置界面完成这些设置功能。
在支路数据显示时，设置无效的支路将被忽略。
支路数据显示按照从机地址号分组，可以轻松地定位故障回路。
在主机上错误的馈出回路软件设置可能导致漏检，但通常情况下不会导致严重的误报警。
7.操作面板说明1.主机面板，如下图主机上有LCD显示屏和3个按键，以及8个指示灯。
LCD是微型高精度点阵宽温液晶，蓝色背光。
按键分别是“上”“下”“支路/设定”，相应功能在操作说明中详解。
上电则电源指示绿灯亮。
任何异常参数如果被设定允许报警，报警指示红灯亮。
如果蜂鸣器被设置打开，同时发出断续讯响信号。
报警继电器触点闭合。
6个绿色通信状态指示灯用于监测上位机和从机2个通信口的状态。
这些指示灯接于硬件级别，不受本机CPU控制。
当本机接收串口数据时，接收指示灯闪烁；当本机CPU发送数据时，允许和发送指示灯闪亮。
接线错误也可能导致接收指示灯常亮，这样便于掌握通信口的接线和查找故障。
面板上标示出接线端子号，端子接线定义见后面章节。
2．从机面板，没有按键和显示，如下图：面板上只有3个指示灯，分别表示工作状态、通信的接收、发送指示，都是绿灯。
主机在每个循环依次寻呼所有从机，确定从机的工作状态，这时接收指示灯闪烁。
被选中的从机依次启动发送数据，相应发送指示灯闪烁。
在主机屏幕上给出故障从机号的提示。
也可以在“从机状态”界面读出所有从机的通信状态，参见工程附件文档。
状态指示灯有3种闪烁频率：最慢、中速、高速。
最慢的闪烁表示所有外接传感器正常，并且本身工作者正常；也对应所有端子没有外接传器的情况中速闪烁表示有外接传感器的零漂电流超差，大于1mA;由于系统可以自校准，这未必代表传感器故障，只是一种提示，有可能是由未精调或者现场的磁场影响所致。
可以在主机的“支路测试”界面监测并读出所有传感器的零漂电流，参见工程附件文档。
当从机收到主机的巡检指令，开始检测所接传感器的偏移电流时，状态指示灯高速闪烁，并只维持10秒左右。
地址标记栏用于标记出厂时的从机地址，从1开始递增。
左边的2进制标记栏给出从机内部拨码开关的相应位置，用于参照。
用户也可以自行改变拨码设置。
卸掉从机上罩，从左到右按从高位到低位的顺序读出或改变拨码盘。
同一系统的任何2个从机的地址不能相同，否则将产生通信冲突，产生检测错误。
面板直接标示出端子号和接线定义，也可以参照后面章节的详解。
7.操作说明本机有“上”、“下”“设定/支路”3个按键，所有功能和设置均可通过此3个按键完成。
按键功能分常态监测和设置两部分，以下分别描述：1．常态主监测界面按“上”“下”按键在1段/2段主参数显示之间切换。
如下图按“设定/支路”按键在支路电阻数据界面和主监测界面之间切换，支路电阻数据每页显示某模块的16个支路，屏幕最左边有模块地址号的提示码。
这个界面如果无键操作，将自动在2分钟后返回主监测界面。
下图是一个有1个从机的系统的例子进入显示支路电阻界面后，按“上”“下”顺序显示主机和各个从机的支路电阻。
在任何情况下，再次按“设定/支路”，返回主监控界面。
在多从机时，可以按住“上”“下”键，来加速翻页。
超过报警设定值的参数被反黑显示，以明确提示。
2.设定界面如下图示操作界面，长按“设定/支路”键，可进入参数设定界面；在任何设定界面，长按“设定/支路”键，将会返回主监测界面。
如果2分钟内无操作,设定界面也会自动返回主监测界面。
进入设定（1）界面后，接着按“支路/设定”按键，注意不是长按，只需点击，即可切换激活的设定项，激活的设定项被反黑显示。
本页全部选项切换完毕后，会自动翻页进入下一个设定界面，并依次循环。
按“上”“下”可改变激活项的设定值。
长按“上”“下”可以加速数值的变化。
如果选中相应的功能或者进入下一级菜单，也用“上”或“下”键来执行。
有关设定界面和选项的解释：设定（1）界面：双段母线的过欠压值是分别单独设定的，这样不仅适用于双控制母线隔离的系统，也适用于分别监测控制母线和动力母线的单母线系统，而且可以对控制母线和动力母线的馈出回路分别单独检测和计算，精度更高。
依显示的对应关系分别可设定1段和2段的过、欠压数值。
母线电阻是母线接地的报警阈值，单位千欧。
系统在监测到母线对低电压失衡后，自动检测母线接地电阻。
如果接地电阻没有变化，那么检测只进行一次。
监测到的接地电阻小于此设定值后，报警将在延时后发出，延时时间可在工程菜单里设定。
出厂默认延时时间在1分钟左右。
这个用来区分偶发的瞬间接地，避免误报。
设定（2）界面：“支路下限”单位也是千欧。
当检测到母线电阻低于设定的报警母线电阻值，并且延时、报警后，再延时设定的时间，才进入支路巡检。
即使针对最多的支路数量，由于全部模块进行并行工作，检测时间也不多于1分钟。
如果检测到任一支路的接地电阻值小于此支路设定值，系统立刻报警。
支路和母线报警值分别单独设定，可以避免误报并提高监测的敏感度，并避免频繁检测对母线运行的影响。
“外接模块”设定用于确定外接从机的数量。
主机从地址1开始循环扫描各个从机，外接模块的设定决定了扫描从机的总数。
如果从机的通信连接断开或者掉电等，会导致从机无应答，主监控界面会反黑显示故障的从机地址号，提示操作人员检修，但不会启动报警。
多个从机的故障则循环显示，直至故障恢复，提示将自动消失。
如下图，提示3号从机故障。
“双段有效”可在“双段有效”、“1段有效”、“二段有效”之间切换。
