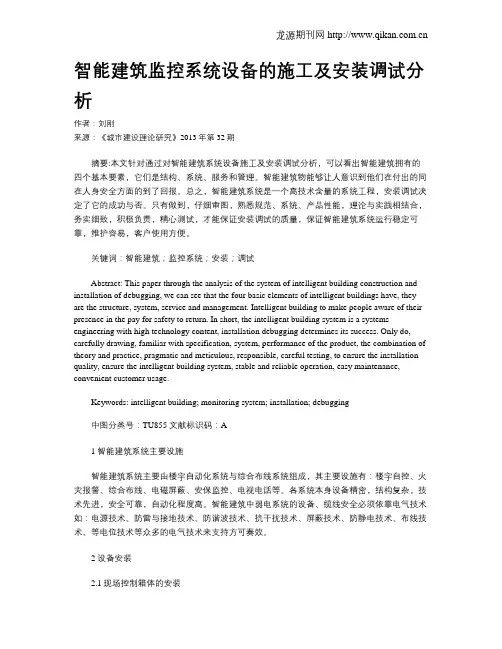

智能建筑监控系统设备的施工及安装调试分析作者:刘刚来源:《城市建设理论研究》2013年第32期摘要:本文针对通过对智能建筑系统设备施工及安装调试分析,可以看出智能建筑拥有的四个基本要素,它们是结构、系统、服务和管理。

智能建筑物能够让人意识到他们在付出的同在人身安全方面的到了回报。

总之,智能建筑系统是一个高技术含量的系统工程,安装调试决定了它的成功与否。

只有做到,仔细审图,熟悉规范、系统、产品性能,理论与实践相结合,务实细致,积极负责,精心测试,才能保证安装调试的质量,保证智能建筑系统运行稳定可靠,维护容易,客户使用方便。

关键词:智能建筑;监控系统;安装;调试Abstract: This paper through the analysis of the system of intelligent building construction and installation of debugging, we can see that the four basic elements of intelligent buildings have, they are the structure, system, service and management. Intelligent building to make people aware of their presence in the pay for safety to return. In short, the intelligent building system is a systems engineering with high technology content, installation debugging determines its success. Only do, carefully drawing, familiar with specification, system, performance of the product, the combination of theory and practice, pragmatic and meticulous, responsible, careful testing, to ensure the installation quality, ensure the intelligent building system, stable and reliable operation, easy maintenance, convenient customer usage.Keywords: intelligent building; monitoring system; installation; debugging中图分类号:TU855 文献标识码:A1 智能建筑系统主要设施智能建筑系统主要由楼宇自动化系统与综合布线系统组成,其主要设施有:楼宇自控、火灾报警、综合布线、电磁屏蔽、安保监控、电视电话等。

智能弱电工程安装方案设计

智能弱电工程安装方案设计

智能弱电工程安装方案设计一、项目概述智能弱电工程是指在建筑物、园区等环境中进行联网、视频监控、安防、智能化家居等方面的综合布线工程。

随着信息化和智能化的发展,智能弱电工程在现代建筑中扮演着越来越重要的角色。

本项目是针对某大型商业综合体的智能弱电工程设计和安装方案,旨在为客户提供全面高效的智能化解决方案,满足商业综合体对于信息化、安全和便利性的要求。

二、项目需求分析1. 网络布线:商业综合体内部需要构建完善的网络布线系统,满足数据传输、通信、办公等需求。

2. 视频监控:商业综合体需要对公共区域、出入口、停车场等重要区域进行视频监控,提升安全管理水平。

3. 安防系统:商业综合体需要安装门禁系统、消防报警系统、对讲系统等设备,保障人员和财产安全。

4. 智能化家居:商业综合体内的酒店、办公楼、商铺等需要安装智能化家居设备,提升用户体验和舒适度。

三、技术方案设计1. 网络布线:采用Cat 6A或Cat 7标准的网线进行布线,保证信号传输质量和传输速率。

通过埋管、架空布线等方式,合理设置网络布线通道,满足日后扩充和维护的需求。

2. 视频监控:选择高清晰度的监控摄像头,并采用数字视频录像机(DVR)进行录像存储。

对重要区域进行全天候监控,并设置监控画面远程回放和存储功能,提高安全防范效果。

3. 安防系统:门禁系统采用指纹识别、卡片识别等多种验证方式,保障楼宇安全;消防报警系统采用自动报警设备,并与消防应急通道和灭火系统进行整合,提高火灾应对效率;对讲系统采用数字化技术,实现对讲设备互联互通,提高沟通效率。

4. 智能化家居:针对不同场所的需求,设计合适的智能化家居方案。

如酒店客房采用智能门锁、智能照明、智能温控等设备;商铺内部采用视频广告机、智能收银系统等设备。

四、工程安装流程1. 设计评审:由项目负责人组织技术人员进行方案设计和评审,确保方案满足客户需求以及安全性、稳定性等要求。

2. 施工准备:确定工程所需材料和设备清单,进行施工准备工作,包括材料采购、设备调试等。

有关视频监控系统调试方面的建议

有关视频监控系统调试方面的建议

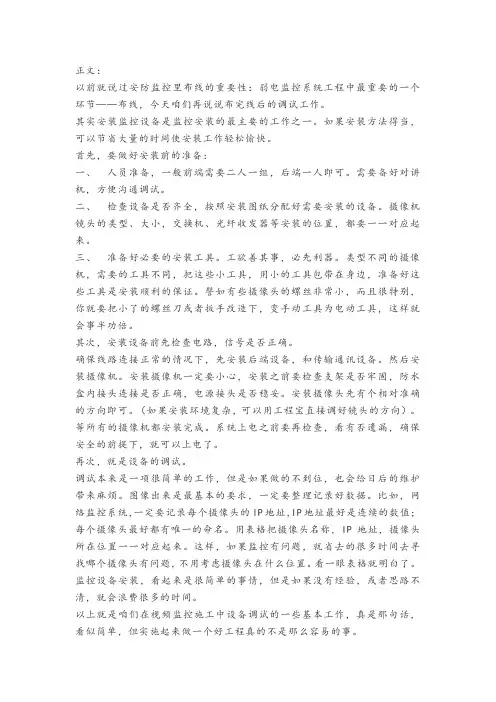

正文:以前就说过安防监控里布线的重要性:弱电监控系统工程中最重要的一个环节——布线,今天咱们再说说布完线后的调试工作。

其实安装监控设备是监控安装的最主要的工作之一。

如果安装方法得当,可以节省大量的时间使安装工作轻松愉快。

首先,要做好安装前的准备:一、人员准备,一般前端需要二人一组,后端一人即可。

需要备好对讲机,方便沟通调试。

二、检查设备是否齐全,按照安装图纸分配好需要安装的设备。

摄像机镜头的类型、大小,交换机、光纤收发器等安装的位置,都要一一对应起来。

三、准备好必要的安装工具。

工欲善其事,必先利器。

类型不同的摄像机,需要的工具不同,把这些小工具,用小的工具包带在身边,准备好这些工具是安装顺利的保证。

譬如有些摄像头的螺丝非常小,而且很特别,你就要把小了的螺丝刀或者扳手改造下,变手动工具为电动工具,这样就会事半功倍。

其次,安装设备前先检查电路,信号是否正确。

确保线路连接正常的情况下,先安装后端设备,和传输通讯设备。

然后安装摄像机。

安装摄像机一定要小心,安装之前要检查支架是否牢固,防水盒内接头连接是否正确,电源接头是否稳妥。

安装摄像头先有个相对准确的方向即可。

(如果安装环境复杂,可以用工程宝直接调好镜头的方向)。

等所有的摄像机都安装完成。

系统上电之前要再检查,看有否遗漏,确保安全的前提下,就可以上电了。

再次,就是设备的调试。

调试本来是一项很简单的工作,但是如果做的不到位,也会给日后的维护带来麻烦。

图像出来是最基本的要求,一定要整理记录好数据。

比如,网络监控系统,一定要记录每个摄像头的IP地址,IP地址最好是连续的数值;每个摄像头最好都有唯一的命名。

用表格把摄像头名称,IP地址,摄像头所在位置一一对应起来。

这样,如果监控有问题,就省去的很多时间去寻找哪个摄像头有问题,不用考虑摄像头在什么位置。

看一眼表格就明白了。

监控设备安装,看起来是很简单的事情,但是如果没有经验,或者思路不清,就会浪费很多的时间。

以上就是咱们在视频监控施工中设备调试的一些基本工作,真是那句话,看似简单,但实施起来做一个好工程真的不是那么容易的事。
