10kV 配电线路分界断路器成套装置的研究与实践
智能断路器在10kV线路中的应用研究
智能断路器在10kV线路中的应用研究智能断路器是一种能实现自动开、关以及故障检测与排除的电力设备。
随着电力行业的不断发展，智能断路器在10kV线路中的应用已逐渐增多。
本文将从智能断路器的工作原理、技术特点、应用现状和未来发展等方面进行研究探讨。
一、智能断路器的工作原理智能断路器主要由电路板、继电器和操作机构、信号处理器等部分组成。
其工作原理是使电流在发生故障时立即断开，避免过度电流消耗线路资源以及造成设备损坏。
智能断路器还可以通过接入互联网进行远程控制和监测。
此外，智能断路器还可以实现自我检测，当故障发生时，它会发出声音和灯光提示，方便维修人员及时排除故障。
二、智能断路器的技术特点智能断路器与传统的断路器相比，具有以下几个特点：1.自动控制：传统断路器需要手动操作，而智能断路器可以实现自动控制，减轻了维修人员的操作压力。
2.在线监测：智能断路器可以通过接入互联网进行在线监测，及时发现线路故障，降低了电力系统维修时间和成本。
3.远程管理：智能断路器可以通过接入互联网，实现远程管理和控制，方便运营人员进行设备管理和维护。
4.预防性维护：智能断路器可以实现自我检测和报警提示，方便维修人员及时排除故障，避免因故障而导致的损失。
5.精准投切：智能断路器可以实现精准投切，防止因投切不准而造成线路冲击。
三、智能断路器的应用现状智能断路器已经被广泛应用于电力系统中。
在10kV线路中，智能断路器的应用较为广泛，其主要作用是通过对线路的精准控制，减少线路的故障发生率，并提高电力系统的可靠性和安全性。
此外，智能断路器还可以通过在线监测和远程管理，实现电力系统的自动化管理和运营。
四、智能断路器的未来发展随着电力系统的不断发展，智能断路器的应用也将不断扩展。
未来，智能断路器将会进一步发展，主要体现在以下几个方面：1.更高的精度：智能断路器将会实现更高的精度，避免因投切不准而损坏线路和设备。
2.更加智能化：智能断路器将会更加智能化，通过学习用户的使用习惯，自动调节线路的运行状态。
10KV配电线路上装设分段断路器的方法
10KV配电线路上装设分段断路器的方法山东省梁山县供电公司监控中心李假设省[272600]1、前言在梁山供电公司现在的10KV配电线路中，几乎未设分段断路器。
在较长的10KV配电线路中，也只是装设几组分支跌落保险。
而10KV配电线路上带有多台配电变压器运行，当其中一台配变或分支线出现故障时，就会引起整个10KV线路停电，影响其他配变无法供电。
如果线路较长，分支较多，给线路维护人员查找故障带来的工作量也较大，而且还影响供电量。
假设每月有两至三条线路因故障全线停电4小时，供电量2000KWH，那么全年就少供24000KWH。
为此，笔者根据工作实践提出在10KV配电线路上装设分段断路器的建议，以加强10KV配电线路的供电可靠性及减少线路维护人员的工作量，从而来提高公司的经济效益。
2、线路设计建议单电源辐射供电接线方式如图1所示，这种方式适用于一般供电线路。
干线可根据实际情况来设分段断路器与一组跌落保险，其原那么是：一般主干线可分为2—3段，负荷较密集地段1km分1段，负荷不密集的地段可根据负荷情况进行分段。
在负荷较大的分支线上按所接配变台数每4—6台设一分段，与主干线连接处设分段。
当线路的分支出现故障时，分段断路器可以跳开分支线路而不影响主干线路供电，还可以缩小事故和检修停电范围，从而减少线路工作人员的巡线工作量。
有利于提高供电可靠率。
但是如故障发生在线路首端，将影响线路末端的供电。
图1单电源辐射供电设分段断路器方式2.2 单电源环网供电方式单电源环网供电方式相对于单电源辐射供电方式，可以提高供电可靠性。
如图2所示，两条干线出自同一条母线，在线路的末端进行环网，互为备用。
一般情况下，环网的分段断路器为分开状态。
当一条线路首端故障时，将环网的分段断路器投入运行。
其他的接线方式与单电源辐射供电方式相同。
母线分段断路器环网断路器线路2 分段断路器图2 单电源环网设分段断路器供电方式2.3 双电源环网供电方式双电源供电方式进一步提高了供电的可靠性。
浅谈分界开关控制器在10kV配电网的应用
浅谈分界开关控制器在 10kV配电网的应用摘要：用户分界开关控制器是专门用于分界开关本体的智能控制设备。
本文阐述了分界控开关控制器的保护工作原理，故障处理方式以及在实际中的应用，并展望了分界开关控制器的应用前景。
为优化10kV配电网提供了技术支持。
关键词：配网；分界开关；控制器10kV架空配电线路T接的用户在其进线段发生内部故障，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。
如果故障是永久性的，变电站重合不成功，故障将使整条配电线路停电。
分界开关是解决上述故障的理想设备，该设备安装于10kV 架空配电线路或电缆线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障，确保非故障用户的用电安全。
而用户分界开关控制器是专门用于分界开关本体的智能控制设备，实现其保护及自动监控功能。
1.用户分界开关的介绍目前用户分界开关安装基本以负荷开关为主，只有部分地区少量采用断路器形式。
1.1用户分界开关结构一般分界开关由开关本体及分界开关控制器两大部分构成。
用户分界开关是一种全新的10KV户外柱上真空开关成套设备，包含开关本体，分界开关控制器及柱上PT三大部分。
通过航空插接件及户外密封的控制电缆进行电气连接。
分界开关在原有保护CT的基础上，又内置新型零序电流互感器。
控制器一般采用钟罩形结构，是具有保护、控制、测量以及信号监视的结合自动化户外智能测控装置。
1.2用户分界开关功能分界断路器其主要功能：运行中自动切除用户侧单相接地故障、自动断开用户侧相间短路故障、并可用于操作断开故障电流。
分界负荷开关其主要功能：运行中自动切除用户侧单相接地故障、自动隔离用户侧相间短路故障，不可用于操作断开故障电流。
由此可见，分界断路器与分界负荷开关的主要区别在相间短路故障的处理上。
除以上功能外，还具有以下功能：1）快速定位故障点：用户支线故障造成分界开关动作后，仅责任用户停电，并可主动上报故障信息，使供电部门能迅速明确事故点，及时进行现场处理，使故障线路尽早恢复供电。
(完整word版)10KV配电网“看门狗”——用户分界断路器
高压部分 >> 用户分界断路器成套装置 >> 用户分界断路器成套装置中国市场首推10KV配电网“看门狗”ZW20B-12（F）/630-20用户分界断路器成套装置一、概述配电网所面临的新问题●主干线改良后支线故障率大幅上升；●因支线上单一用户的故障和保护配合不当而波及整条馈线停电并引起责任纠纷；●变电站接地选线装置不能满足快速查找接地故障点的要求；●线路多级保护所增加的时延恶化电网的运行环境。
用户分界断路器（俗称看门狗），是解决上述问题的理想方案。
分界断路器（看门狗）的作用自动切除单相接地故障自动隔离相间短路故障用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。
用户支线发生相间短路故障时，分界断路器保护跳闸，故障线路被自动隔离，馈线上的其它分支用户不受影响；快速定位故障点监控用户负荷设备构成用户分界断路器是一种全新的10KV户外柱上真空开关成套设备，包含断路器本体，分界断路器控制器及柱上PT三大部分。
通过航空插接件及户外密封的控制电缆进行电气连接。
分界断路器本体基于ZW20B真空断路器的结构设计，在原有保护CT的基础上，又内置新型零序电流互感器（一体化单绕组）。
控制器采用钟罩形结构，是具有保护、控制、测量以及信号监视的结合自动化户外测控装置。
用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。
分界断路器保护处理方式综述于下表故障性质及故障点保护处理单相接地故障中性点不接地系统用户界内中性点经沙袋弧线圈接地系统用户界内判定为永久性接地后立即跳闸中性点不接地系统用户界外中性点经消弧线圈接地系统用户界外不动作中性点经小电阻接地系统用户界内先于变电站保护动作跳闸中性点经小电阻接地系统用户界外不动作相间短路故障用户界内分界断路器跳闸，可实现瞬时故障跳闸后一次重合闸用户界外不动作主要技术参数。
10kv断路器试验报告
10kV断路器试验报告一、引言本文旨在对10kV断路器进行试验，并对试验结果进行分析和总结。
试验主要包括开断试验、闭合试验、稳定性试验以及温升试验等内容。
二、试验设备本次试验所用的设备主要包括： - 10kV断路器 - 电源 - 电流互感器 - 电压互感器 - 温度传感器 - 数据记录仪三、试验过程1. 开断试验首先，在试验之前，我们需要确保试验设备和环境的安全性。
然后，我们将电源接入断路器，并设置合适的电流和电压参数。
接下来，我们逐步增加负载电流，记录断路器的开断时间。
通过多次试验，我们可以得到不同负载电流下的开断时间数据。
同时，我们还记录了断路器在开断过程中的温度变化。
2. 闭合试验在闭合试验中，我们测试了断路器的闭合时间。
类似于开断试验，我们逐步增加负载电流，并记录闭合时间和温度变化。
3. 稳定性试验在稳定性试验中，我们测试了断路器在长时间运行后的稳定性。
我们将断路器接入稳定负载，并记录电流、电压和温度等数据。
通过长时间的观察和记录，我们可以评估断路器的稳定性和可靠性。
4. 温升试验温升试验是为了评估断路器的散热性能。
我们在断路器上布置多个温度传感器，并以高负载运行断路器。
通过记录不同位置的温度变化，我们可以评估断路器的散热效果。
四、试验结果根据以上试验，我们得到了以下结果：1. 开断试验结果•在不同负载电流下，断路器的开断时间在合理范围内。
•开断过程中，断路器的温度有所升高，但仍在安全范围内。
2. 闭合试验结果•断路器的闭合时间符合设计要求。
•闭合过程中，断路器的温度变化较小，表明其闭合性能良好。
3. 稳定性试验结果•断路器在长时间运行后，电流、电压和温度等参数保持稳定。
•试验期间未出现异常情况，表明断路器的稳定性和可靠性良好。
4. 温升试验结果•断路器在高负载下，各位置的温度变化较小。
•温升试验结果表明断路器的散热性能良好。
五、结论根据以上试验结果，我们可以得出以下结论：•10kV断路器的开断时间、闭合时间和稳定性等性能符合设计要求。
关于配网10kV环网柜开关和断路器常见问题研究
关于配网10kV环网柜开关和断路器常见问题研究摘要：近年来，我国国民经济迅速增长，配电网络亦快速的发展起来，其中环网线路的发展尤为迅速。
本文就围绕配电环网线路，对其环网柜开关和断路器的常见问题进行研究，以对其相关内容加以明确，从而为配网线路实际问题的解决提供借鉴。
关键词：环网柜柜内开关、断路器、常见问题、分析当前，我国国民经济迅速发展，人们生活水平显著提升，电网规模为了顺应社会发展，迅速扩大。
环网柜开关作为电力系统中不可或缺的重要环节，担负着频繁断电、送电及重新分配电能的一系列任务，对于负荷和电网的经济和安全运行发挥着至关重要的作用。
而柜内断路器，顾名思义，就是能够开断、承载、关合正常回路条件下的电流，且能够在规定时间内开断和承载异常回路条件下的电流开关装置。
因其能够将故障电流迅速切断，故有效防止了事故范围的扩大。
故明确环网柜开关和断路器的常见问题，提出合理的应对措施十分必要。
1 配网10kV环网柜开关的常见问题及其解决当前，10kV环网柜开关占据了开关种类的一大部分，且很大事故都是由于绝缘问题造成的。
虽然随着设备绝缘改造的有效开展，事故率得到大大降低，但设备烧毁、开关柜烧毁的现象仍屡有发生。
1.1 配网10kV环网柜开关的绝缘问题配网10kV环网柜开关常见的绝缘问题包括：绝缘结构间隙问题、配套绝缘性差、复合绝缘应用时忽略空气间隙、检修质量低等问题。
个别柜内开关使用单位因对上述常见问题没有明确的认识，没能及时发现及消除上述绝缘缺陷，从而致使绝缘事故的发生。
1.2 针对绝缘问题的应对措施10kV环网柜开关在接入电网的同时，亦承担着工作电压的责任。
如若元件质量不达标，加之同电网内某些参数的不利组合，就会导致运行条件的进一步恶化。
因此，在10kV环网柜开关的生产制造过程中，应对其绝缘性能加以强调，从而从根源上解决这一常见问题。
具体措施包括：保证其空气间隙符合标准；对绝缘材料进行有效的利用；保证附件良好的绝缘性；对外绝缘爬距进行合理的配置；防治和改善开关柜运行环境；实施封闭绝缘等。
10kV配电网用户分界智能开关的研究与应用
ｌ 用 户 分 界 智 能 开关
用 户 分 界 智 能 开 关 一 般 安 装 于 １ Ｖ 架 空 配 电 线 路 的 ０ｋ
用户１
用户２
用户３
责任分界点处 ， 可以实现 自动切除单相接地 故障 和 自动隔离 相间短路故障 。当设备选配 ＧＰ Ｓ无 线通讯模 块后 ， Ｒ 可快速 定位故障位置 ， 并将故障信息通过用户 自动化配 电监 控管理 系统上传给供 电公 司运行值 班人员 ｏ ］ Ｅ Ｚ
花 蕊 秦 红星 ，
（ ． 山供 电公 司 配 电 中 心 ， 北 唐 山 ０ ３ ０ ；． 山学 院 机 电 工 程 系 ， 北 唐 山 ０ ３ ０ ） １唐 河 ６ ００ ２唐 河 ６０ ０
摘 要 ： 述 了 １ ｋ 配 电 网用 户 分界 智 能 开关 的结构 、 能 ， 析 了用 户 自动 化配 电监控 管理 系 统 论 ０Ｖ 功 分
ＨＵＡ ｉ ＱＩ Ｈｏ ｇ－ ｉｇ Ｒｕ ， Ｎ ｎ ｘｎ 。
（ ．Ｄｉｔ ｉ ｕ ｉ ｎ Ｃｅ ｔ ｒ １ ｓ ｒ ｔ ｎ ｅ ，Ｔａ ｇ ｈ ｎ Ｐ ｗｅ ｕ ｐ ｙ Ｃｏ ａ ｙ，Ｔａ ｇ ｈ ｎ ０ ３ ０ ｂ ｏ ｎ ｓ ａ ｏ ｒＳ ｐ ｌ ｍｐ ｎ ｎ ｓ ａ ６ ０ ０，Ｃｈ ｎ ；２ ｉ ａ ．Ｄｅ ａ ｔ ｎ ｆ ｅ ｔ ｉａ ｐ ｒ ｍｅ ｔｏ ｃ ｒｃ ｌ Ｅｌ
的 相关技 术 ， 总结 了用 户分界 智 能开关 在唐 山配 网的应用运 行 情况 。 并 关键 词 ： 电 网； 户分界 智能 开关 ； 配 用 自动化 ； 行 运 中 图分类 号 ： ＴＭ５ ４ 文 献标识 码 ： ６ Ａ 文章编 号 ：６ ２— ４ Ｘ（ ０ １ ０ ０ ２ ０ １ ７ ３ ９ ２ １ ） ６— ０ ９— ２
10kV配电网用户分界智能开关的研究与实践
10kV配电网用户分界智能开关的研究与实践作者：王激华来源：《中小企业管理与科技·下旬刊》2012年第03期摘要：伴随着现代科学技术的蓬勃发展与经济社会建设发展日益完善，社会大众日益增长的物质文化与精神文化需求同时对新时期的电力行业提出了更为全面与系统的发展要求。
10KV配电网的电力质量与运行安全性将直接关系着电力系统终端用户的用电需求能否满足以及用电安全性能否得到可靠性保障。
本文以10KV配电网用户分界智能开关为研究对象，从配电网用户分解智能开关的基本结构与功能分析入手，阐述了这种智能开关在用户自动化配电监控管理系统中的应用，并据此论证了这种用户分界智能开关确保以此用户设备、二次设备以及整个管理系统的正常运行，乃至推动整个用户分接开关系统的进一步完善的过程中所起到的至关重要的作用与意义。
关键词：10KV配电网用户分界智能开关结构功能应用在全球经济一体化进程不断加剧与整个经济社会竞争日益激烈的背景作用下，电力企业作为社会大众日常生活与工作所必须的基础性行业，其在整个国民经济体系中的主体地位得以凸显，但我们也需要清醒的认识到一点：在配电网用户不断激增的背景作用之下，由用户线路或是终端设备内部故障而引起的停电等诸多电力事故也在日益增长，这些电力事故所带来的损害也更加严重，急需改进。
相关工作人员需要明确一点：在当前技术条件支持之下，研发一种用户分界职能开关，合理控制配电网当中由支线停电事故而带来的整个配电网的大范围停电，有效降低相关工作人员对整个配电网运行系统的巡查力度，在确保配电网终端非故障用户用电安全的基础之上实现整个配电网系统供电可靠性的完善。
那么，10KV配电网用户分界智能开关的研究与实践应当从哪些方面入手呢？笔者现结合实践工作经验，就这一问题谈谈自己的看法与体会。
1 10KV配电网用户分界智能开关概述就10KV配电网电力系统而言，用户分界智能开关一般来说安装线路的责任分界点位置，其最关键的目的在于及时发现该线路中的单相接地故障并对其做自动切除动作，与此同时，对由该故障引发的相间短路故障进行隔离，确保非故障用户的安全与供电持续性。
智能断路器在10kV线路中的应用研究
智能断路器在10kV线路中的应用研究一、智能断路器的基本原理智能断路器是在传统断路器的基础上，结合了现代智能控制技术而发展起来的一种新型断路器。
其主要原理是通过智能电子设备控制，能够实现对线路的实时监测和故障隔离，并能自动完成线路的恢复和重合。
智能断路器具有智能化、自动化和远程控制等特点，能够有效提高线路故障处理的速度和精准度，从而保障电网的安全运行。
目前，智能断路器在10kV线路中的应用已经有了较为成熟的技术和产品。
在我国一些地区，智能断路器已经开始逐步替代传统断路器，应用于城市供电网、工矿企业等电力系统中。
在一些地区，智能断路器已经应用于10kV配电线路和变电站中，实现了对线路的远程监控和故障隔离，并在一些实际的故障情况中取得了良好的效果。
一些电力设备生产企业也不断加大对智能断路器的研发投入，推出了更加成熟和先进的产品，为智能断路器在10kV线路中的应用提供了更好的技术支持。
智能断路器相对于传统断路器在10kV线路中的应用具有明显的优势。
1. 提高故障处理效率智能断路器能够实现对线路的实时监测和故障隔离，自动完成线路的恢复和重合。
这种迅速和精准的故障处理能力，大大提高了电网的故障处理效率，减少了供电中断的时间，保障了用户的正常用电需求。
2. 提高供电可靠性智能断路器能够实现对线路的远程监控和控制，能够及时发现线路故障并进行隔离处理，从而减少了供电中断的影响范围，提高了供电可靠性。
特别是在城市供电网和工矿企业等重要场所的应用中，智能断路器能够有效地保障电力供应的稳定和可靠。
3. 实现智能化运维智能断路器可以实现对线路的智能化运维管理，通过数据分析和故障诊断，可以及时发现线路的潜在故障隐患，提前进行预防性的维护和修复，保障了电网的安全运行。
在大范围的供电网运行中，可以实现对线路的远程控制和自动化运行，减少了人工干预，提高了电网的运行效率。
随着电力系统的不断发展和智能化技术的不断进步，智能断路器在10kV线路中的应用前景十分广阔。
关于10kV分段开关备自投的研究.doc
关于10 kV分段开关备自投的研究（广州供电局有限公司广东广州510000）备自投装置是为了提高电网的安全、可靠运行所采取的一种重要措施,针对10 kV母线侧既需要跳中阻开关回路又需要均分负荷的复杂情况下备自投逻辑原理进行了阐述，基于该逻辑方案的备自投装置己在许多供电局投运多套，对其他地方相同接线形式的变电站亦具有借鉴意义。
木文中介绍了10 kV线路分段开关在运行中存在的问题，并提出解决办法和措施。
关键词：备自投；电网；10 kV；分段开关1引言10 kV分段开关备自投保护装置系统是保证连续供电的一个必要设备，所以, 必须确保变电站配置的可靠、有效、完善等功能。
实际中往往由于主接线的改变，各个备自投厂家及的主变保护型号都会发生改变，不同的投产时期要求不同，设计模式也不尽相同等，造成备自投保护较为复杂。
随着区域性大电网的不断发展, 为避免电磁环网对安全运行造成的不利影响，输电线路通常要分裂或解环运行, 从而减小短路电流。
在分裂或解环运行的方式下形成的线路，容易造成变电站母线压力失衡，设置备自投装置能够提高供电可靠性要求、快速恢复母线电压。
但是实际中一些技术问题影响了备自投装置操作的成功运用。
2备自投装置的应用意义随着现代社会的进步，人们对电力供应的可靠性提出了越来越高的要求。
备自投装置是一种进行自动转电操作的设备，已被电力供应部门和重要电力用户广泛采用。
在一些重负载的地区，10kV〜110kV备自投装置动作是通过负荷影响而发生自动转移，有可能使线路严重过负荷，最终导致某些备自投装置无法正常运行。
备自投装置一般能够在秒级以内，处理好事故停电用户，快速供给其完好电网系统，从而奋效的确保了供电的连续性。
备自投的快速性是人工转电操作所不能比拟的。
因此，需要对备自投装置动作可能引起的线路或主变过负荷问题及控制措施进行研究。
综上所述，研究备自投装置配置、功能逻辑及运行整定等技术问题，使装置最大程度地满足电网运行要求，从而提高装置动作成功率奋着重要现实意义。
10kV配电网用户分界智能开关的研究与应用
10kV配电网用户分界智能开关的研究与应用【摘要】伴随着现代科学技术的蓬勃发展与经济社会建设发展日益完善，社会大众日益增长的物质文化与精神文化需求同时对新时期的电力行业提出了更为全面与系统的发展要求。
10KV配电网的电力质量与运行安全性将直接关系着电力系统终端用户的用电需求能否得到满足以及用电安全性能否得到可靠性保障。
本文以10KV配电网用户分界智能开关为研究对象，从配电网用户分解智能开关的基本结构与功能分析入手，阐述了这种智能开关在用户自动化配电监控管理系统中的应用，并据此论证用户分界智能开关可以确保以此用户设备、二次设备以及整个管理系统的正常运行，乃至可以推动整个用户分接开关系统的进一步完善。
【关键词】10KV配电网；用户分界智能开关；结构功能应用在传统电网中，如若整条线路的某处发生故障会便会造成整条线路的大范围停电，影响用户用电，而且查找故障点费时费力。
而近年来智能高压配电设备的投入运行使得区域配电网缩小事故停电范围并实现整条线路初级智能化成为可能。
用户分界智能开关在10KV配电网中的使用可以避免整条线路大范围的停电，同时也使得故障检查工作更有效率。
用户分界智能开关可以选择性切除永久性故障点并上传信息，及时分析和判断配电线路上的故障区域，以尽快解除故障，保障用户安全持续用电。
可见，用户分界智能开关在10KV配电网中的使用已成必然。
1.10kV配电网用户分界智能开关概述1.1用户分界智能开关结构介绍10KV配电网用户分界智能开关从本质上来说倾向于一种集成化综合设备，它的的结构示意图如下（见图1），由FZW28- 12F 型分解负荷开关主体以及FDR- 100 型分界负荷开关控制器共同构成。
显而易见，二者同杆安装并配合使用的目的在于能够及时发现并处理该线路中的单相接地故障。
与此同时，对由该故障引发的相间短路故障进行隔离，确保其他用户可以安全持续用电。
图1 用户分界智能开关结构示意图1.2用户分界智能开关的基本功能介绍在10KV配电网电力系统当中，应用用户分界智能开关的最关键目的在于能够及时发现并自动处理线路中的单相接地故障，与此同时，隔离因该故障而导致的相间短路故障，使得非故障用户的安全与供电持续性得到切实保障。
智能断路器在10kV线路中的应用研究
智能断路器在10kV线路中的应用研究
智能断路器是一种基于智能技术和电力系统保护技术相结合的设备，其主要功能是实
现对电力系统中的异常电流和故障事件进行及时检测和自动隔离，保护电力设备和电力系
统的安全运行。
智能断路器在10kV线路中的应用研究具有重要的意义，可以提高电力系统的可靠性、智能化和自动化程度。
第一，智能断路器可以实现对异常电流的及时检测和处理。
电力系统中存在各种因素
导致的电流异常情况，如电容器接地故障、线路短路等，传统的断路器往往只能依靠人工
巡检或者仪器设备监测来检测异常电流。
而智能断路器通过内置的传感器和智能算法，能
够实时监测电流的波形和大小，一旦检测到异常电流，可以迅速作出相应的响应措施，确
保电力设备和电力系统不受损害。
第二，智能断路器可以实现对故障事件的自动隔离和恢复。
电力系统中的故障事件往
往需要及时隔离和处理，以避免故障扩大和对电力设备造成二次损害。
智能断路器在检测
到故障事件后，能够自动切断故障部分的电力供应，并发送信号给指挥中心，同时也可以
通过远程控制关闭和恢复电力供应。
在故障被排除后，智能断路器可以自动恢复电力供应，提高电力系统的可靠性和运行效率。
智能断路器可以实现对线路状态的实时监测和数据传输。
智能断路器具有数据采集和
传输功能，可以实时监测线路的电流、电压和温度等参数，并将数据传输给指挥中心进行
分析和处理。
通过对线路状态的实时监测，可以及时发现线路存在的问题和隐患，以便采
取相应的措施进行处理和维修，提高电力系统的运行效率和安全性。
10kV配电线路T接支线分界断路器的选型分析
断路器 问题而处于事故 比率较高 的发生阶段 。针对这些问题 ，非常有必 要采取有效地完善措施加以不断地解决 。
速进行分闸的工作，从而在一定程度上保护了界 内用户的用 电安全。
另外 ，装置处理还包括了相 间短路故障处理问题 ，这一 问题如果简
二 、 用户 目前 使 用 装 置 现 状
当前 ， 在我国进行的 １ ０ ｋ Ｖ配电 自动化建设过程 中，由于一些主干 自
流真空分界断路器装置进行升级与改造 ，对其支线分界进行选项分析 ，
ｌ Ｏ ｋ Ｖ配电线路 Ｔ接支线分界断路器的选型分析
蒋志 勇 国 网山东鄄城 县供 电公 司 山东 鄄城 ２ ７ ４ ６ Ｏ Ｏ
【 摘 要 】随着社会 经济的不断发展 ，在进行配电线路 的建设过程 中，长期以来，我 国一直坚持进行科 学的 １ Ｏ ｋ Ｖ配电 自 动化的建设要求 本文通 过对 １ Ｏ ｋ Ｖ 配电线路 Ｔ 接 支线分界 断路器的研究与分析 ，为广大配电线路研究者提供些许参考与建议 。 【 关键词】配 电线路 支线分界 参考与建议 中图分类号：Ｔ Ｍ５ ６ １文献标识码 ：Ｂ 文章编号 ：１ ０ ０ ９ — ４ ０ ６ ７ （ ２ ０ １ ４ ） ０ ７ ７ ２ — ０ １
式上主要 以手动开关为主 ，如果在使用的过程 中出现正常的分离电流与
智能型分界断路器成套装置可以进行计算交流电流、电压等功能 ， 通过这一功能来测定故障检测 。故障检测主要分为单相接地与相间短路 两种检测方式 ，在运行设 备的过程中 ，之前需要进行 过流定值 的测定 ， 沟洫还需要进行零序过流、相间 电流的确认时间整定 。相对而言 ，在进 行重合闸延时整定值测定范围中，如果 出现线路故障装 置会进行一些信 号 的警示。并且 ，通过装 置内的自动重合 闸功能可以快速地进行恢复供 电，从而避免 了因瞬时性故障造成线路 长时间停电 ， 在很大程度上可以
10kv综合保护装置操作实践报告
10kv综合保护装置操作实践报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!10kV综合保护装置操作实践报告1. 引言1.1 电力系统的重要性。
10kV架空线路用户智能分界开关的研制
２ ０ １ ３ 年０ ２月
山
西
电
力
Ｎｏ ． １（ Ｓ ｅ ｒ ． １ ７ ８ ）
Ｆｅ ｂ．２ ０１ ３
Ｓ Ｈ ＡＮＸＩ ＥＬＥＣＴＲＩ Ｃ Ｐ０Ｗ ＥＲ
１ Ｏ ｋ Ｖ架空线路用户智 能分界开关 的研制
吴朝辉 ，杨 文选 ，王
（ １ ． 运城供 电公 司，山西 运城
理工大学 电力系统及其 自动化 专业 ， 工程硕士 ， Ｔ程师 ，
额定短路 电流开断次数 控制装置 电磁兼容（ Ｅ Ｍ Ｃ ） 严酷度等级 额定 电缆 ／ 线路充 电开断 电流 ／ Ａ
主 回路电阻 “ｎ 开关重量 ／ ｋ ｇ
从事运城供 电公 司营销部 营销工作 ； 杨文选 （ １ ９ ６ ８ 一 ） ， 男， 山两临猗 人， １ ９ ９ １ 年毕业 于太原理 工大学 电力分院 电力系统及其 自动化专业 ， 高级工程师 ， 从事运城市 电力设计 院线路设计丁作 ； 王 博（ １ ９ ８ １ 一 ） ， 男， 辽 宁沈阳人 ， ２ ０ ０ ３ 年毕业 于沈 阳工
了１ ０ ｋ Ｖ 架 空线 路 用户 智能 分 界开关 的研制 。
局 部放 电 ／ ｐ ｃ
收 稿 日期 ：２ ０ １ ２ — １ １ —１ ８ ， 修 回 日期 ： ２ ０ １ ２ — １ ２ — ０ ３
二次回路 １ ｍｉ ｎ工频耐压 ／ ｋ Ｖ 机械寿命 ／ 天
作者简介 ： 吴 朝辉 （ １ ９ ７ ０ 一 ） ， 男， 山西 永济人 ， １ ９ ９ ９ 年毕业于太 原
０ 引言
在 我 国 ，随 着 １ ０ ｋ ＶＣ ｇ 网架 空 线 路 的不 断 改 造 以及 部 分配 网 自动 化线 路 的实施 ，主 网事故 率趋 于
浅谈10kV线路分段开关在的问题
浅谈10kV线路分段开关在的问题目前，10kV线路分段开关已经在配网中大量使用，截止2011年12月，南海供电局已经安装线路柱上开关2400台，其中断路器约1400台，负荷开关约1000台。
这些分段开关（断路器）的使用为线路故障的隔离、线路检修和转电操作带来了很大的方便，也对提高供电可靠性起到了很明显的作用，但是，在实际运行中也存在较多的问题。
对于这些问题，是否应设法采取措施加以防范？采取何种措施才能防范？笔者认为，我们应该采取以下有效措施加以防范。
首先，应从10kV线路分段开关运行中出现的问题入手，将其在运行中可能出现的问题一一列出，并找出问题的主要原因。
其次，通过对10kV线路分段开关的配置、结构以及其工作原理分析，设想提出一定的改进措施。
最后，按照10kV 线路分段开关可能的运行方式，将有无改进措施的运行分析结果进行比较，得出应该采取何种措施加以防范的正确结论。
具体分析如下：110kV線路分段开关在运行中出现的问题（1）目前我局10kV架空线路以单放射型和“2-1”联络型为主，特点是主干线上有多条分支线，线路结构复杂。
同时，线路开关分段设置不尽合理，各级保护动作配合不够科学，以至于出现故障时扩大停电范围、增加复电抢修时间等情况，存在以下问题：每次永久或瞬时故障都会导致变电站出线开关跳闸，增加变电站开关动作次数，加速设备老化；扩大停电范围，因为10kV线路上没有分段保护功能，即使故障点发生在线路末端，故障点前段用户也会因为故障点没有被隔离而受到影响；隔离故障需要馈线出线开关多次分闸、合闸配合，造成非故障区域的多次重复停电以及对系统的多次冲击；单相接地故障，调度在“选线”时需将故障段母线上的10kV线路逐一断开，直至接地信号消失方能判断发生故障的线路，因此扩大了故障影响范围。
（2）所带隔离开关触头接触不良发热，主要有以下原因：施工人员在安装过程中，使隔离开关触头受损、出现毛刺，或者没有将隔离开关动静触头咬合深度、压紧弹簧压力调整好，导致隔离开关动静触头接触不良；运行中未按规程要求进行定期维修，开关触头压紧弹簧失去弹力，而使隔离开关动静触头接触不良；隔离开关触头材质低劣、开关通流断面尺寸不足，导致开关触头在正常负荷下长期发热。
10kV配电线路智能断路器改造方案和实践
10kV配电线路智能断路器改造方案和实践摘要：为了确保电网能够安全稳定的运行，提升用电质量，将分布式清洁电源应用的优势充分的发挥，所以提升电网管理水平以及运行效率，并最大化应用有效的信息技术，来呈现系统智能化对人工完美的代替。
本文分析了10kV配电网线路运用智能断路器各类问题，并提出相应改造方案，以提升其供电可靠性。
关键词：配电线路；智能断路器；改造方案0 前言随着社会经济的不断发展，人们对电力依赖的加强，供电企业的供电可靠性更具有了较高标准。
国内的配电网进步较为滞后，大多都是单辐射型的配电线路，这样即便单点故障也极易出现大范围的停电，供电可靠性极低。
为了适应电网发展精益化的管理需求，尽量提升供电可靠性，智能断路器则被广泛的运用于配电线路上。
1 国内配网智能断路器的介绍国内的电力行业起步很晚，在20世纪90年代对应电网的整体构架非常薄弱。
2002年～2012年电网增长趋势不断上升，配电网更是出现了种类繁多的设备以及面临着各类技术水平差异很大的困境。
智能断路器是利用相关的微电子技术及数字化控制设备、新型传感器这三者共同组成并编程的，构建新型的断路器二次体系，并呈现智能化开断电路。
现阶段国内所研制应用的趋向是智能分界真空断路器、电压时限型真空断路器以及电流时限型真空断路器等高效率智能断路器。
不同种类断路器在进行具体的施工改造时，需要提前对相关现场实行详细勘察，并针对性的委托设计以及制作开关支架以及PT支架。
组装相关支架断路器的安装中，若是出现断路器的规格不同，应根据特制的尺寸来进行支架的制作，工程施工人员应依据对应断路器的规格，重新勘察设计，这样就导致了人力及物力的浪费，并且在一定程度上延迟的工期。
2 设计方案2.1 制作形式该方案设计要基于简单实用、安全可靠、实用性强的原则，采用了固定型与组装型这两类方案。
固定型制作，相关支架应利用整体性焊接方法，并适宜于把特定型号断路器装置在特定的型号杆塔之上，这样安装便捷、快速，还可以有效的降低现场工作难度，不过其结构较为复杂，针对不同的线路适应性以及互换性较差，型号繁多与前期的准备时间很长。
10kV配电网接地选线保护装置运行实践及研究
10kV配电网接地选线保护装置运行实践及研究摘要：我国社会经济发展日新月异，人们的生产生活都离不开电力能源的供应和支持，配电网对电力能源质量以及供电可靠性方面提出了更为严格的要求。
在供电系统中，10kV配电网是其中最关键的组成部分，会直接影响电力能源的有效利用情况，但在电力网络实际运行的过程中时常出现一些故障。
关键词：10kV配电网；接地选线；保护装置；运行实践引言配电线路故障问题一直是电力企业关注的重点，对其故障原因进行分析并采取适当措施进行处理对保证电力企业正常运行及保证配电线路安全具有重要价值及意义。
综合对现有配电线路故障原因进行分析，单相接地故障时引起配电线路故障原因之一，对其电力系统运行造成严重影响，且容易引发安全事故。
10kV配电网属于目前常见配电系统，单相接地故障对其供电造成严重影响。
因此，对单相接地故障原因进行分析并采取必要措施进行处置，对保证供电安全具有重要价值及意义。
110kV配电线路的接地故障的主要内容1.1暂态性故障在10kV配电线路中，接地故障产生的电流相对较小，所以暂态性故障是比较常见的类型，而且此类故障给配电网带来的影响也不大。
然而，如果暂停性故障存在的时间超过1h，就会出现电压升高的情况，而且故障相对地的电压在不断增大的同时，也会降低非故障点的绝缘性能，从而引发短路问题。
产生暂态性故障的原因主要来源于环境的影响。
比如10kV配电网的架空线路长期暴露在外，极易受到恶劣自然环境的影响，产生线路损毁、折断等问题，或者线路遭到人力的干扰和破坏而引发的接地故障。
图1故障指示器1.2永久性故障永久性故障带来的影响是非常严重的，不仅会干扰线路和设备的正常运行，也会大幅降低配电网的稳定性。
此时想要解决该问题，就必须要对线路、设备等进行更换。
产生此类故障的原因较多，比如电力设备在长时间运作后，设备质量、机械性能方面都无法继续保持应有的能力，或者配电网中的绝缘设备在遭到击穿时，也会引发故障。

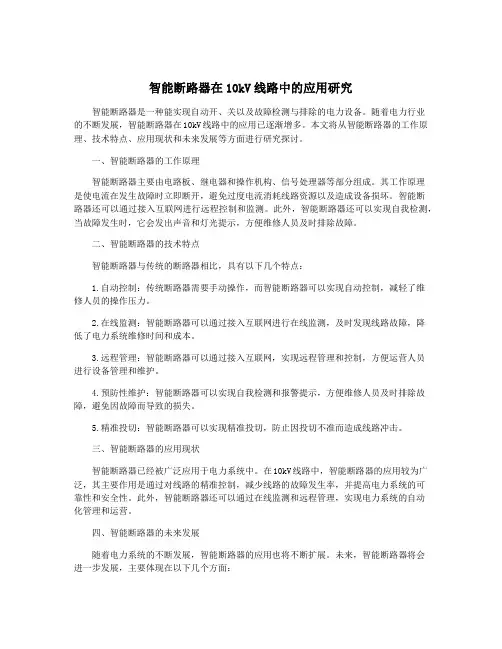

智能断路器在10kV线路中的应用研究
智能断路器在10kV线路中的应用研究随着智能技术的不断发展，智能断路器在电力领域中的应用也越来越广泛。
特别是在10kV线路中，智能断路器的应用研究已经成为电力行业的热点。
本文将从智能断路器的特点、10kV线路特点以及智能断路器在10kV线路中的应用研究等方面进行探讨。
一、智能断路器的特点智能断路器是一种能够自动感知、控制和保护电路的装置。
它具有以下几个主要特点：1. 智能控制：智能断路器能够通过内置的控制系统对电路进行智能化管理，能够实现远程监控和控制。
2. 自动保护：智能断路器能够通过感知电路的工作状态，实现对电路的自动保护，包括过载保护、短路保护等。
3. 数据采集：智能断路器能够实时采集电路的运行数据，为电力系统的运行分析提供重要数据支持。
4. 故障诊断：智能断路器能够通过自身的故障诊断系统，实现对电路故障的快速定位和处理。
二、10kV线路的特点10kV线路是电力系统中的中压线路，其特点主要包括以下几点：1. 负荷大：10kV线路承担着较大的电力负荷，因此对线路设备的稳定性和可靠性要求较高。
2. 远程运行：大部分10kV线路都是远程运行的，维护困难，要求设备具有远程监控和控制功能。
3. 故障频发：受到自然环境和外部因素的影响，10kV线路的故障频发，需要设备具有良好的快速保护功能。
1. 智能断路器的安全性能研究智能断路器作为电力系统中的设备，其与10kV线路的配套研究也是十分重要的。
需要研究智能断路器与10kV线路的匹配性能、通讯接口的兼容性、远程监控系统的接入等方面的技术问题。
智能断路器具有远程监控功能，可以实现对10kV线路的远程监控与控制。
需要进行智能断路器远程监控应用的研究，包括其监控系统的搭建、监控数据的采集与分析等方面的研究。
四、总结与展望。
区域电网10kV开关成套设备标准化建设研究 邹鹏
区域电网10kV开关成套设备标准化建设研究邹鹏摘要：配电网是电网重要组成部分，是保障电力配得出、落得下和用得上的重要基础设施。
随着我国经济社会持续发展和人民生活水平日益提高，电网发展面临更大的机遇与挑战，电网规划建设要求日益提高。
进行区域电网10kV开关成套设备标准化建设，有利于提高终端用电效率和节约电能，同时保障电力系统的安全性、经济性及低成本运行。
基于此，本文主要以某电网为背景对区域电网10kV开关成套设备标准化建设进行分析探讨。
关键词：区域电网；10kV开关；成套设备；标准化建设1、前言目前，区域电网10kV开关成套设备标准化的运营系统已经基本建立，其功能也已经初步完善，并且运行较为稳定。
而区域电网10kV开关成套设备标准化的运营系统还有待完善，特别是现今用户对电能质量要求越来越高，尤其是对开关设备的要求也越来越高，开关设备的质量和标准化对电力系统的安全性、经济性运行提出了更高的要求。
同时，对保证用户安全生产和产品质量以及电器设备的安全与寿命，降低成本有着重要的影响。
因此，研究区域电网10kV开关成套设备标准化配置对于保障电力系统的安全性、经济性运行，维护用户安全生产和产品质量以及电器设备的安全与寿命，降低电力系统的运行成本有着重要的影响，同时区域电网10kV开关成套设备标准化对于促进工农业发展、人民生活水平提高都具有十分重要的意义。
2、区域电网10kV开关成套设备标准化建设存在的问题2.1区域电网的电力管线资源分布混乱区域电网主要分布在城市发展中心区以及工业聚集区域。
未来这些区域负荷密度高，单体地区负荷总量大，而现有地区架空线路供电能力有限，不能满足地区负荷增长需求，需大量采用传输容量大的电缆供电方式，故地区对于电缆通道需求多。
但是，目前这些地区整体电缆隧道与管井资源相对偏少，地区现状电缆隧道和管井资源相对匮乏，很难满足新城地区快速发展对电缆通道的要求。
通过调研发现，由于各区域分别管理配电网，且相对独立，没有统一规划，区域配电设施基础管理薄弱，普遍存在设备陈旧老化、型号不统一，部分小区配电室过负荷以及高、低压电缆走线混乱、私接乱挂等问题，缺陷隐患多，影响了电网的安全稳定经济运行，给供电服务和管理带来很大难度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陈瑞民(珠海许继电气有限公司)
摘要：城乡电网支线的故障造成10kV干线停电的事故在不断提升，支线的故障已越来越成为影响配网安全运行的主要因素，结合绵阳电业局10kV支线线路故障的具体情况，须解决的问题是该成套装置能实现自动切除被控10kV线路支线的单相接地和相间短路故障。
实践表明，分界断路器成套装置在10kV线路支线发生故障时，具备就地处理故障的能力。
关键词：10kV配电分界断路器成套装置用户分支线路
1 背景
随着城网、农网改造的不断深化，在我国10kV配电网的运行中，供电的可靠性和安全性在不断提高，主干线出现故障和事故的比率已大大降低，但支线等10kV用户进线事故造成主干线停电的比率却在不断升高，因单一用户的故障及保护配合不当而波及整条10kV馈线停电的事故时有发生。
支线故障已越来越成为影响配网安全运行的主要因素。
2 用户分支线路的现状
目前，10kV架空配电线路至各用户支线入口处大量使用着户外柱上开关和隔离开关，但仍有以下局限性。
2.1 多为手动开关，主要用于正常分、合线路负荷电流和隔离电源的作用，不具有自动隔离用户侧事故的功能。
2.2 近几年来虽然出现了一些可以隔离故障的负荷开关装置，但对于相间短路故障不能直接切除，必须等变电站跳闸后，才能隔离相间短路故障，继而造成全部线路瞬时停电，这种故障处理模式，对于故障的选择性较差。
2.3 不具备重合闸功能，而鉴于我国气候的特殊性，瞬时性故障较多，一旦造成用户10kV停电，必须进行人为巡线确定故障点及故障类型进行故障排除，然后进行手动重合闸，恢复供电，这种故障处理模式的缺点是故障恢复供电时间较长。
3 解决故障现状的方法
要解决绵阳地区用户分支线故障问题，需采用一种适用于架空配电线路T 接点处，用于自动、直接切除用户端接地或短路故障及快速恢复用户端瞬时性故障供电，且能对线路进行实时监控的设备，要有以下几方面要求：
3.1 10kV线路短路、接地故障快速检测，自动、快速故障切除技术，能够适应各种不同的10kV系统中性点接地方式。
3.2 断路器本体具备可靠的灭弧、绝缘性能，卓越的开断性能和开断速度。
3.3 成套装置具备长期免维护性能，采用无油、全密封、共箱、防爆、防潮、防凝露结构设计。
3.4 装置与站内线路保护设备能够良好配合。
3.5 三相零序一体式组合CT 的研制，三相一次CT 和零序CT在线路短路、接地故障时具备良好的抗饱和性能。
3.6 线路故障的准确定位和事后追忆功能。
3.7 具备长期免维护和运行性能好等优点的后备储能电源系统。
绵阳供电公司于2009 年8 月推广使用了智能型分界断路器成套装置，来应对用户线路故障而波及配电网停电等问题。
智能型分界断路器成套装置是一种应用于10kV 架空网配电线路责任分界点处，可以实现自动切除10KV配电网线路单相接地故障和相间短路故障及快速恢复瞬时性故障供电的柱上设备，它能够避免因单一用户的故障及保护配合不当而波及整条馈线停电的事故;当配置光纤、GPRS 等通信设备后，可与后台主站通信，实现10kV 线路的实时监控功能和配电网络的动态管理功能，从而也可以达到合
理分配负荷、有效利用能源的目的。
可广泛适用于城乡10kV架空配电线路用户T接入口处控制设备的新装与改造。
4 智能型分界断路器成套装置的技术特征和原理
4.1 技术特征
此装置采用先进的故障处理技术，控制器与分界断路器本体配合，可自动、直接切除界内用户单相接地故障和相间短路故障，避免单一用户的故障及保护配合不当而波及整条馈线停电。
可快速恢复界内10KV用户瞬时性故障引起的停电，并自动记忆线路故障发生的时间、故障时刻电流值及故障性质，以便于事故追忆。
其内置具有储存能量大、运行可靠、全免维护等优点的后备储能电源系统，超级电容器后备电源系统，当10kV 线路故障甚至线路失压的状况下仍能进行断路器本体分断操作。
可在户外使用，防护等级高，具备长期免维护性能，还具备就地遥控分、合闸功能，便于线路检修维护。
4.2 技术原理
这个装置主要由断路器本体、控制器和电源PT 等3 部分组成。
断路器本体实现对10kV 线路的分断和关合控制，控制器实现对10KV线路的故障检出，并控制断路器本体实现自动、直接切除界内用户相间短路故障和单相接地故障以及自动重合闸等功能，电源PT为成套装置提供工作电源智能型分界断路器成套装置的应用示意如
下图所示(虚线框部分为本成套装置示意图)。
分界断路器保护技术原理主要有相间短路和单相接地两种类型。
4.2.1 单相接地故障处理
当界内发生单相接地故障时，控制器侦测到零序故障电流超出零序保护定值时，启动延时计时，在计时超过零序保护动作延时时间设定值后，执行保护动作，控制器令开关迅速分闸，切除用户界内故障。
对于中性点不接地系统或中性点经消弧线圈接地系统，单相接地故障发生时变电站不跳闸，零序保护动作延时时间定值只需躲过瞬时接地故障的判定即可。
对于中性点经小电阻接地系统，单相接地故障发生时，变电站会发生保护跳闸，零序保护动作延时时间整定值必须考虑与变电站零序保护的时间配合。
其整定值既要躲过瞬时接地故障的判定，又要使分界开关先于变电站保护动作而执行分闸。
4.2.2 相间短路故障处理
过流保护功能：当界内发生相间短路故障时，控制器侦测到实际相电流超出过流保护整定值时判定为用户界内过流故障，记忆该故障状态并启动过流保护延时。
若在过流保护延时计时过程中，相电流一直超出过流保护整定值，则在延时计时时间大于过流保护延时整定值时输出分闸控制信号;若在过流保护延时计时过程中过流保护延时条件消失，则在满足有过流记忆、线路无电压、线路无电流三个条件时从0 开始重新启动延时计时，延时计时时间为300ms 时输出分闸控制信号，令控制器闭锁，隔离故障。
速断保护功能：同过流保护功能处理逻辑，当界内发生相间短路故障时，控制器侦测到实际相电流超出速断保护整定值时判定为用户界内速断故障，0s 切除故障线路。
值得注意的是，分界断路器的分闸延时必须与变电站保护及重合闸时间相配合。
发生短路故障时，无论变电站保护是否动作，分界断路器必须可靠分闸，若分界断路器后于变电站保护动作，必须在变电站出线开关重合之前完成全部分闸过程。
4.2.3 故障后重合闸处理
成套装置具备1 次重合闸功能，对于瞬时性短路或接地故障，重合闸延时到后，断路器合闸恢复线路供电;对于永久性短路或接地故障，重合闸延时到后，断路器重合于永久性故障，断路器后加速跳闸。
4.3 保护功能
本成套装置采用递归全波FFT 快速算法计算交流电流、交流电压等电量信号，通过与整定值及整定时间的比较来实现故障检测。
故障检测分为单相接地、相间短路。
在成套装置运行前，必须进行零序过流和相间过流定值的整定、零序过流和相间过流故障确认时间的整定。
零序过流整定值范围：20mA～60A，零序保护延时整定值范围：0～1800s。
相间过流整定值范围：60A～600A，相间保护延时整定值范围：0～10s。
自动重合闸整定次数：1 - 3 次，重合闸延时整定值范围：0.5～60s。
当线路零序电流或相电流超过相应的过流整定值且维持整定的故障检测时间后，产生线路故障告警信号，同时产生断路器本体分闸输出，断开故障线路，保护10KV主干馈线不受故障支线的波及而停电。
对于瞬时性故障通过自动重合闸功能快速恢复供电，避免因瞬时性故障造成线路长时间停电，提高了供电可靠性。
5 用户分界负荷开关在绵阳城区供电局的应用
5.1 绵阳供电公司10kV配电网整体现状
截至2009 年6 月底，城区局共有城市公用10kV配电线路47条，10kV线路总长度251.9 公里，其中绝缘架空线48.17 公里，电缆线路145 公里;配电变压器204 台，(其中箱变65 台);10kV环网柜48 台;高压电缆分支箱183 台;柱上开关75 台。
5.2 用户分界负荷开关在绵阳供电公司的应用
5.2.1 总体应用概况
绵阳城区本次科技项目共计安装ZW20- 12F/T630- 20 户外高压交流真空分界断路器6 台，安装位置位于故障比较频繁的支线线路，如10kV高虹二线迎宾路支线1# 杆，以实现自动切除被控支线的单相接地故障和相间短路故障，证明在线路支线发生故障时，该支线所在的主线不会受到影响。
5.2.2 项目验收及应用案例
在运行过程中，正确动作次数4 次，分别为：
小结：实践表明，当支线发生故障时，ZW20- 12F/T630- 20 户外高压交流真空分界断路器能可靠对10kV支线线路的单相接地和相间短路故障进行切除，变电站未动作，未影响主线。
6 结束语
6.1 利用户外高压交流真空分界断路器成套装置能就地处理故障的能力，能够达到实现自动切除被控支线的单相接地故障和相间短路故障的效果和作用。
6.2 高压交流真空分界断路器成套装置具有通信接口，在条件成熟时可增加后台系统，实现对10kV支线线路的“四遥”功能。
6.3 从绵阳供电局ZW20- 12F/T630- 20 户外高压交流真空分界断路器支线试点工程安装改造投运成功，从实践工程方面证明了该装置的可靠性，今后在城乡电网的10kV 支线线路推广应用是可行的。
