万用表测量电阻

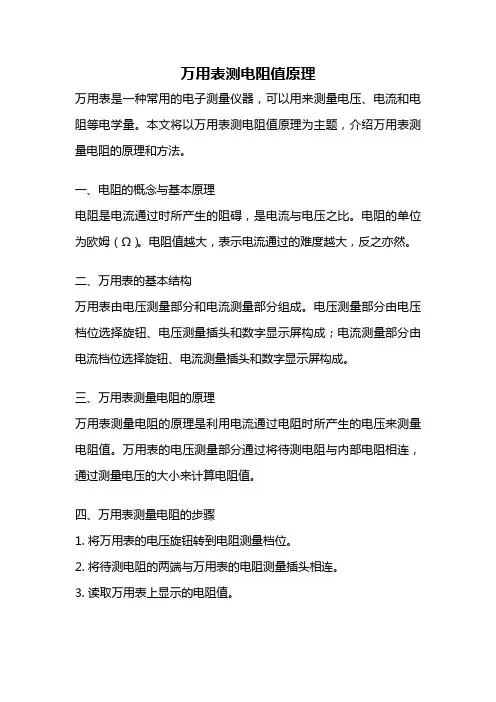

万用表测电阻值原理
万用表测电阻值原理万用表是一种常用的电子测量仪器，可以用来测量电压、电流和电阻等电学量。
本文将以万用表测电阻值原理为主题，介绍万用表测量电阻的原理和方法。
一、电阻的概念与基本原理电阻是电流通过时所产生的阻碍，是电流与电压之比。
电阻的单位为欧姆（Ω）。
电阻值越大，表示电流通过的难度越大，反之亦然。
二、万用表的基本结构万用表由电压测量部分和电流测量部分组成。
电压测量部分由电压档位选择旋钮、电压测量插头和数字显示屏构成；电流测量部分由电流档位选择旋钮、电流测量插头和数字显示屏构成。
三、万用表测量电阻的原理万用表测量电阻的原理是利用电流通过电阻时所产生的电压来测量电阻值。
万用表的电压测量部分通过将待测电阻与内部电阻相连，通过测量电压的大小来计算电阻值。
四、万用表测量电阻的步骤1. 将万用表的电压旋钮转到电阻测量档位。
2. 将待测电阻的两端与万用表的电阻测量插头相连。
3. 读取万用表上显示的电阻值。
五、注意事项1. 在测量之前，要确保待测电路处于断开状态，以避免干扰或短路。
2. 在接线过程中，要注意插头的方向，确保插头与测量端口正确连接。
3. 在测量过程中，要保持电路稳定，避免外界干扰。
4. 在读取电阻值时，要注意小数点的位置和单位的表示。
六、测量示例假设我们要测量一个电阻器的电阻值。
按照上述步骤，我们将电阻器的两端与万用表的电阻测量插头相连，然后读取万用表上显示的电阻值。
假设读数为50Ω，那么我们可以得出该电阻器的电阻值为50欧姆。
七、常见问题解答1. 为什么要选择电阻测量档位？答：选择合适的测量档位可以保证测量的准确性和稳定性。
过大或过小的测量档位都会影响测量结果。
2. 为什么要断开待测电路？答：断开待测电路可以避免测量时的干扰或短路，确保测量结果的准确性。
3. 为什么要注意小数点和单位？答：小数点的位置决定了电阻值的精度，单位的表示可以避免误解和计算错误。
八、总结万用表测量电阻的原理是利用电流通过电阻时所产生的电压来计算电阻值。
怎么用万用表测电阻
怎么用万用表测电阻用万用表测电阻步骤：1、我们所使用的万用表，不管是在测电压还是电流，电阻，都是公用的一个表头。
在需要测量电阻时，我们首先要调到欧姆档。
一般有：×1，×10，×100，×1000几个挡位。
2、测量之前若是表的指针或是（数字万用表二表臂短路时读数不为零），就会使读数有零误差。
如果我们在测试前发现，没有归零，我们必须先把它调到零位，方法如下：1）万用万用万用万用电表有两只表笔，一只红表笔，一只黑表笔，红表笔插入标有“＋”号的插孔中，黑表笔插入标有“－”号的插孔中。
调整机械零位时，首先让两表笔断开，若表针不停在表盘左端的零位置，则应用螺丝刀旋动表盘下面的定位螺丝O，通过表内螺旋弹簧把指针调到机械零位。
2）把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最大。
但是由于电池已经使用使用使用使用过，使得表笔短路时，指针一般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。
3、选择倍率利用万万万万用用用用电表测电阻表测电阻表测电阻表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。
例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。
如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。
一般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。
例如测RX＝510kΩ的电阻，RX的数量级是100k，（RX＝5．1×100k），所以宜选“×10k”的倍率。
如果万用万用万用万用电表无×10k倍率挡，则可选最接近的挡。
如果事先不知道电阻的阻值，可以试探着选择倍率挡，什么时候使表针能指在表盘的中部附近，此时的倍率挡就是比较合适的.现在数字万用表根本不再需要选择倍率，在它的面板上就只有一个欧姆档位，所以我们在测试的时候就只要调到欧姆档位就可以了。
简述用万用表测量电阻阻值的步骤
简述用万用表测量电阻阻值的步骤
使用万用表测量电阻阻值是一种常见的方法,可以方便快捷地确定电阻的值。
以下是测量电阻阻值的步骤:
1. 选择合适的万用表。
通常,选择万用表的电阻测量范围是1kΩ到10kΩ之间。
如果不确定电阻的值,可以选择范围更小的万用表,例如50kΩ到100kΩ。
2. 连接电阻的两端。
将电阻的两端分别连接到万用表的表笔上,并保持连接牢固。
3. 调节万用表的表笔。
通过旋转万用表的表笔,可以调整电阻与万用表之间的比例关系,直到电阻的阻值被测量到。
通常,需要调整两个表笔之间的夹角,使电阻的阻值被测量到最小值。
4. 读取测量结果。
将万用表的读数记录下来,并乘以10倍,以获得电阻的阻值。
例如,如果测量的电阻是50kΩ,则将其阻值乘以10,即5000kΩ。
5. 检查测量结果。
如果不确定测量结果是否准确,可以将电阻的两端重新连接,并再次测量电阻的阻值。
如果测量结果与之前的结果不同,则需要进一步检查电阻的两端连接是否牢固,或者检查电阻是否损坏。
万用表是一种常用的测量工具,可以测量各种电阻的值。
通过正确地使用万用表,可以快速准确地确定电阻的阻值,从而进行进一步的分析和测试。
万用表测量电阻的方法
万用表测量电阻的方法万用表是一种常用的电工测量工具，可以用来测量电阻、电压、电流等参数。
在实际工作中，经常需要用万用表来测量电路中的电阻数值。
接下来，我将介绍几种常用的方法来使用万用表测量电阻。
首先，我们需要了解电阻的基本概念。
电阻是指电流在通过导体时所遇到的阻碍，单位是欧姆（Ω）。
在电路中，电阻可以限制电流的流动，起到控制电路的作用。
因此，测量电阻值对于电路的正常工作非常重要。
方法一，直接测量法。
首先，将万用表的测量旋钮拨到电阻档位，然后将测量笔的两个探针分别接触电路中要测量的电阻两端，注意不要让探针接触到其他元件或导线。
等待一段时间，直到万用表显示的数值稳定下来，这个数值就是电路中的电阻值。
方法二，串联法。
如果电路中的电阻值比较大，直接测量可能会受到其他元件的影响，可以采用串联法来测量。
首先，将电路中的电阻取下来，然后将万用表的两个探针分别接到电阻的两端，这样就构成了一个串联电路。
然后，将万用表拨到电阻档位，读取显示的数值即为电阻值。
方法三，并联法。
与串联法相反，如果电路中的电阻值比较小，可以采用并联法来测量。
首先，将电路中的电阻取下来，然后将万用表的两个探针分别接到电阻的两端，这样就构成了一个并联电路。
然后，将万用表拨到电阻档位，读取显示的数值即为电阻值。
需要注意的是，无论采用哪种方法测量电阻，都需要保证电路处于断电状态，以免发生意外。
另外，在测量过程中，要确保探针与被测电阻的触点良好接触，避免因接触不良导致测量误差。
总结，万用表是一种非常实用的电工测量工具，可以用来测量电路中的电阻值。
通过直接测量法、串联法和并联法，可以准确地获取电路中的电阻数值，为电路的维护和故障排查提供了重要的参考数据。
在使用万用表测量电阻时，需要注意安全，保证测量准确性，以确保电路的正常工作。
万用表电阻的测量方法
万用表电阻的测量方法万用表是一种常用的电器仪器，其主要测量范围包括电阻、电压、电流等等。
在电子电路中，需要经常测量各种元器件的电阻值。
本文将重点介绍万用表电阻的测量方法。
一、准备工作1.选择合适的测量档位万用表一般有多个测量档位，选择合适的测量档位对于准确测量电阻很重要。
如果电阻太小，选择较小的量程，如果电阻较大，选择较大的量程。
如果不确定电阻值的范围，可先选择较大的量程，然后再逐渐减小档位。
2.准备电源在电子电路中测量电阻时，需要将元器件从电路中取下，以避免其他元器件的影响。
有些元器件可能是带电的，需要断开电源，确保安全测量。
3.准备电线用一对铜导线连接测量端口，其中一端用作黑色引线，另一端用作红色引线，然后将另一端分别连接至万用表的两个接口。
4.选择电阻量程这个要根据量程来决定。
假如需要测量的是1千欧姆的电阻，那么选择“2kΩ x 1”档位，选择好上下电极即可。
二、测量方法1. 接线首先，将测量的电阻两端的引线分别插入万用表红色和黑色接线口，然后将万用表设置为电阻档位。
2. 读数将万用表的红色引线夹在电阻器的一个端口上，黑色引线夹在电阻器的另一端口。
等待数值稳定后，读取电阻值。
在读数时，要注意保持引线牢固接触，不要松动。
3. 调整档位如果读数不准确，可以调整档位。
一般来说，当所选档位过高时，电阻读数极小，当所选档位过低时，读数超出可测量的最大值。
因此，如果读数太小，则应选择较低的档位，如果读数超出范围，则应增大档位。
三、测量注意事项1. 电阻测量时，必须将电阻器端口的连接导线接好。
接错连接导线会导致电阻测量错误。
黑色引线接入万用表上的COM口，红色引线接入VΩ口即可。
2. 在万用表测量电阻时，应先将钳子轻轻地夹在电阻器上，确保电阻器的两端与对应的导线接触良好，然后读取数据。
3. 为避免误差的产生，在读数时，读数的顺序应保持一致。
读数时间应足够，应等待数值稳定后再读数。
4. 测量精度受到温度、湿度等环境因素的影响。
用万用表测电阻的方法
用万用表测电阻的方法
使用万用表测量电阻是一种常见的电子测量技术。
以下是一些基本步骤：
1. 连接万用表：首先，将万用表与待测电阻连接。
通常，万用表会有两个插孔，一个是电压测量插孔，另一个是电流测量插孔。
将待测电阻的一端连接到电压测量插孔，另一端连接到电流测量插孔。
2. 选择测量范围：根据待测电阻的阻值，选择合适的测量范围。
万用表通常会有多个测量范围，例如欧姆、千欧姆、兆欧姆等。
选择合适的测量范围可以确保测量的准确性和精度。
3. 调整零点：在开始测量之前，需要将万用表的零点调整到最小值。
这是为了消除万用表的内部电阻对测量结果的影响。
4. 测量电阻：将万用表的开关调至欧姆档（电阻测量档），然后进行测量。
在测量过程中，万用表会显示待测电阻的阻值。
5. 读取结果：在测量完成后，读取万用表显示的阻值。
注意，万用表显示的阻值可能包括小数点和单位（例如kΩ、MΩ等）。
6. 记录结果：将测量的结果记录下来，以便后续分析和使用。
需要注意的是，使用万用表测量电阻时，需要确保待测电阻与万用表之间的连接稳定，以避免出现误差。
此外，在测量高阻值电阻时，可能需要考虑连接线的电阻和接触电阻等因素对测量结果的影响。
万用表测电阻方法
万用表测电阻方法电阻是电学中非常重要的一个概念，它是指电路中对电流流动产生阻碍的物理量。
在电路的设计、维护、故障排查等方面，电阻都扮演着重要的角色。
因此，准确地测量电阻是电学工作者必备的技能之一。
在电学领域中，万用表是一种常用的电测仪器。
万用表不仅可以测量电压、电流、电阻等基本电学量，还可以进行二极管、三极管等元器件的测试。
本文将介绍万用表测电阻的方法，希望对正在学习电学的读者有所帮助。
1. 万用表简介万用表是一种多功能电测仪器，它可以测量电压、电流、电阻等电学量，同时还可以进行二极管、三极管等元器件的测试。
一般来说，万用表由表头和测量线组成，表头部分包括显示屏、旋钮、功能选择开关等部分，而测量线则分为红色和黑色两种，用于连接电路中的测试点。
2. 电阻的基本概念在电学中，电阻是指电路中对电流流动产生阻碍的物理量。
电阻的单位为欧姆（Ω），符号为Ω。
电阻的大小与电路中的电阻值、电流强度以及电压大小有关。
在电路中，电阻可以分为固定电阻和变阻器两种。
固定电阻的电阻值是固定的，不能更改，而变阻器则可以通过调节电位器或旋钮的位置来改变电阻值。
3. 万用表测电阻方法万用表测量电阻时，需要先将万用表的功能选择开关调整到电阻档位。
一般来说，万用表的电阻档位有几种不同的档位，分别对应不同的电阻范围。
在选择档位时，需要根据待测电阻的范围来选择相应的档位。
在选择好电阻档位后，需要将万用表的红色和黑色测量线分别连接到待测电路的两个测试点上。
需要注意的是，连接时需要确保红色线连接到电路中的正极，而黑色线连接到负极。
连接好测量线后，需要等待一段时间，让万用表稳定下来。
在万用表稳定后，可以通过万用表上的显示屏来读取电阻值。
需要注意的是，电阻值的读取应该是以欧姆为单位的。
4. 注意事项在使用万用表测量电阻时，需要注意以下几点：（1）选择合适的电阻档位。
在选择电阻档位时，需要根据待测电阻的范围来选择相应的档位，以确保测量值的准确性。
数字万用表测试阻值的原理
数字万用表测试阻值的原理数字万用表是一种常用的测试电路参数的工具，其中之一就是测试阻值。
那么，数字万用表是如何测试阻值的呢？下面将从基本原理、测量方法以及相关注意事项三个方面进行详细介绍。
1.基本原理：数字万用表测量电阻值的基本原理是利用欧姆定律，通过在待测电阻上加上一定的电压，同时将电流测量到的大小与所加电压之比来计算电阻值。
根据欧姆定律，电阻值R等于电压U与电流I之比，即R=U/I。
2.测量方法：（1）选择合适的测量档位：在数字万用表上一般有多个测量档位可供选择，根据所要测量电阻的范围大小选择合适的档位。
若电阻值未知，则先从大档位开始测量，若数值过大则逐渐减小测量档位，直到能够显示精确数值。
（2）连接测试电路：将被测电阻与数字万用表的两个测量引线分别连接到待测电路的两端，确保接触良好，避免接触不良造成测量误差。
（3）记录测量数值：启动数字万用表，等待一段时间使其稳定后，读取显示屏上的电阻数值，并进行记录。
需要注意的是，不同型号的数字万用表显示方式可能会有所不同，有些可能会显示阻值的单位，如欧姆（Ω）。
（4）计算实际电阻值：根据所测得的电压和电流值，应用欧姆定律计算出实际的电阻值。
当然，现代的数字万用表已经内置了计算功能，可直接显示实际电阻值，无需手动计算。
3.注意事项：（1）杜绝接触不良：测量前应确保被测电路的两端及测量引线的接触良好，尤其是插针与待测电路之间的连接必须牢固，以免引起测量误差。
（2）避免干扰：在数字万用表测试过程中，应尽量避免外界电磁场、电压干扰等对测量结果的影响，例如在测量电阻时远离强磁场、高频电磁辐射源等。
（3）选择合适的测量档位：根据待测电阻的范围，选择合适的测量档位可提高测量的精确度。
使用过小的档位可能导致溢出，而过大的档位可能导致测量值过小，影响准确性。
（4）观察显示值的稳定性：在进行测量时，注意观察显示屏上数值的稳定性。
若数值能够稳定在一个固定值附近，则可认为是较为准确的测量结果。
万用表电阻测量方法
万用表电阻测量方法
万用表电阻测量方法是一种常见的技术，可以用来快速准确地测量电路中的各种电阻。
这种方法被广泛应用于电子工程领域，可以极大地提高测试效率和准确性。
电阻是电子元件中常见的一种，它能够限制通过电路的电流，并可以调节回路的输出电压。
万用表电阻测量方法可以帮助我们快速准确地测量电路中的电阻。
1、准备工作
首先，我们需要准备一台万用表，并将其设置在“电阻”模式下。
然后，使用两根钳子将电阻连接到万用表上，这样可以保证测量数据的准确性。
2、测量步骤
接下来，我们可以开始测量电阻了。
首先，将两根钳子分别接在电阻的两端，然后打开万用表上的电源开关，万用表就会开始测量电阻值了。
当万用表显示出测量的电阻值后，我们就可以关闭电源开关，拔下钳子，然后将电阻值记录下来，即可完成测量。
3、注意事项
在使用万用表测量电阻时，我们需要注意一些事项，以保证测量结果的准确性。
首先，万用表的精度应该足够高，以便能够准确测量电阻。
其次，测量前要检查电阻是否存在破损或损坏的情况，否则可能会影响测量结果。
最后，在测量过程中，应该注意避免热敏元件受到损坏，以免影响测量精度。
以上就是万用表电阻测量方法的详细说明，它是一种技术简单、快速准确的测量方法，可以用来准确测量电路中的电阻。
但是，在使用万用表测量电阻时，我们也要注意一些注意事项，以保证测量结果的准确性。
电阻的测量方法
电阻的测量方法电阻是电路中常见的元件，它的作用是限制电流，调节电路中的电压和电流。
在电子设备和电路维护中，经常需要对电阻进行测量。
正确的电阻测量方法可以保证电路工作的稳定性和可靠性。
本文将介绍几种常见的电阻测量方法，希望能对大家有所帮助。
1. 万用表测量法。
使用万用表是最常见的电阻测量方法。
首先，将万用表的测量档位调整到电阻量程。
然后，将待测电阻两端的引线分别接到万用表的两个测量端口上。
在测量过程中，要确保待测电路处于断电状态，以免影响测量结果。
根据万用表上的示数，即可得到待测电阻的阻值。
2. 桥式测量法。
桥式测量法是一种精密的电阻测量方法，适用于对电阻精度要求较高的场合。
它利用电桥原理，通过比较待测电阻与已知电阻的比值来确定待测电阻的阻值。
桥式测量法需要专用的电桥仪器，操作相对复杂，但可以得到较为准确的测量结果。
3. 示波器测量法。
示波器测量法是一种利用示波器测量电阻的方法。
它适用于对电阻变化规律进行观察和分析的场合。
示波器可以显示电阻元件两端的电压波形，通过测量波形的特征参数，可以间接得到电阻的阻值。
示波器测量法对于快速变化的电阻或者需要进行动态分析的电路有较大的优势。
4. 数字电桥测量法。
数字电桥是一种利用数字技术进行电阻测量的仪器。
它具有测量速度快、精度高、操作简便等优点。
通过数字电桥可以直接得到待测电阻的阻值，而且可以进行自动记录和数据处理。
数字电桥广泛应用于电子设备的维护和检测领域。
总结：电阻的测量方法有很多种，每种方法都有其适用的场合和特点。
在实际工作中，我们要根据具体情况选择合适的测量方法，以确保测量结果的准确性和可靠性。
同时，对于不同的测量方法，我们也要熟练掌握其操作技巧，提高工作效率和准确性。
希望本文介绍的电阻测量方法对大家有所帮助，谢谢阅读！。
万用表测电阻方法
万用表测电阻方法万用表是一种常用的电子测试仪器，它能够测量电压、电流、电阻等电学量。
其中，测量电阻是万用表的重要功能之一。
本文将介绍万用表测电阻的方法和注意事项。
一、测量电阻的基本原理电阻是指电流通过导体时，导体对电流的阻碍程度。
电阻的单位是欧姆（Ω）。
在测量电阻时，需要将被测电阻与万用表连接，通过万用表测量电阻的阻值。
万用表测量电阻的原理是，利用电阻的欧姆定律，即电阻的阻值等于电压与电流的比值（R=U/I），通过测量电压和电流，计算出电阻的阻值。
二、万用表测电阻的方法1. 选择电阻档位万用表有多档电阻测量档位，一般有200Ω、2kΩ、20kΩ、200k Ω、2MΩ、20MΩ等档位。
在选择电阻档位时，需要根据被测电阻的阻值大小选择相应的档位。
选择档位时，应该选择最小的档位，以保证准确度。
2. 连接电路将万用表的电阻测试笔连接到COM和Ω的接口上。
然后将红色的电阻测试笔连接到万用表的正极，将黑色的电阻测试笔连接到万用表的负极。
接下来，将电阻两端分别与万用表的两个电阻测试笔连接。
3. 读取电阻值连接好电路后，可以开始读取电阻值。
在读取电阻值时，应该保持被测电路处于断电状态，防止误操作。
读取电阻值时，需要注意万用表指针的摆动范围，如果指针在最大刻度位置，应该切换到更大的档位进行测量。
三、注意事项1. 测量时应该保持被测电路处于断电状态，防止误操作。
2. 选择电阻档位时，应该选择最小的档位，以保证准确度。
3. 读取电阻值时，应该注意万用表指针的摆动范围，如果指针在最大刻度位置，应该切换到更大的档位进行测量。
4. 在测量电阻时，应该保证电路稳定，避免外界干扰，影响测量结果。
5. 在测量电阻时，应该注意电阻两端的接触是否良好，如果接触不良，会导致测量结果不准确。
四、总结万用表是一种常用的电子测试仪器，它能够测量电压、电流、电阻等电学量。
在测量电阻时，需要选择电阻档位、连接电路、读取电阻值。
在测量过程中，需要注意电路稳定、外界干扰、电阻两端接触等因素，以保证测量结果的准确性。
用数字万用表测电阻的步骤和注意事项
用数字万用表测量电阻的步骤与注意事项
要拿数字万用表去测电阻，那步骤跟要注意的点儿，咱得说清楚咯。
首先呢，你得把万用表调到测电阻的那个挡位上，就是那个“Ω”符号的挡。
有些万用表还要选量程，你估摸着电阻大概有好大，就选相应的量程，免得把表烧咯。
然后呢，把万用表的两根表笔，一根插到“VΩmA”孔，一根插到“COM”孔。
插好了就把表笔搭到要测的电阻两端。
记得要测的是电阻本身，不要把其他元件或者电源搭进去了哈。
测的时候，手不要去碰表笔和电阻的引脚，免得影响测量结果。
眼睛盯紧万用表上的数字，那就是电阻的值。
如果显示“1”后面跟着很多零，那可能是电阻太大了，超出了当前量程，你得换个大点儿的量程再测。
还有啊，测之前最好把电阻从电路板上拆下来测，这样测出来的结果才准。
如果实在拆不下来，那就要确保电路里没电，不然把万用表烧了就不好了。
测完电阻后，记得把万用表调到关闭状态，或者调到电压挡，免得电池跑电。
表笔也要收好，别搞丢了。
总之呢，测电阻这事儿，虽然简单，但也得细心。
按照步骤来，注意那些小细节，你就能测得准准的啦。
数字万用表测电阻的测量方法
数字万用表测电阻的测量方法
一、介绍
测量电阻是电子科技领域中最基本的技术之一，也是大多数电子仪器和测试设备必备的一项基础技术。
根据测量电阻的工作原理，测量电阻可以分为两类：直接测量电阻和间接测量电阻。
其中，使用数字万用表测量电阻属于间接测量电阻。
二、测量方法
1、准备工作
（1）准备数字万用表；
（2）测量电阻的零件接口清洁，防止绝缘断路；
（3）根据测量电阻的极性，为数字万用表校准正确的极性，避免电路受损。
2、测量操作
（1）将数字万用表量程调节为'Ω'符号；
（2）插入数字万用表的两根探头连接到要测量电阻的两个极性；
（3）数字万用表显示的结果为测量电阻的实际值。
三、注意事项
（1）在测量电阻过程中，要注意接线极性，避免测量结果出现误差；
（2）对于高阻电阻，可以将万用表量程调节至更高的量程，以获得更准确的测量结果；
（3）如果测量的电阻对于数字万用表的量程过大，可以采用分
压法或者间接测量法得出结果。
四、总结
用数字万用表测量电阻的方法简单易行，但是要注意接线极性，以及根据测量电阻的阻值，正确的调节量程以获得更准确的测试结果。
简述万用表测量电阻的方法
简述万用表测量电阻的方法
万用表是一种常见的电子测试仪器，可以用于测量电阻、电压、电流等电学量。
下面我们来简单介绍一下万用表测量电阻的方法。
1. 准备工作
首先，我们需要将万用表选择到电阻测量档位。
一般来说，电阻测量档位会标注为“Ω”符号。
此外，我们还需要保证测试电路已经断开，以免测试结果受到外界干扰。
2. 连接测量电路
将测试电路中的电阻两端分别连接到万用表的两个插头上。
一般来说，红色插头连接正极，黑色插头连接负极。
3. 读取测量结果
当电路连接完成后，万用表会显示出当前电路中的电阻值。
通常情况下，万用表的显示屏上会同时显示出单位（Ω）。
如果需要多次测量，我们需要注意将测试电路恢复到断开状态，避免上一次测试结果对下一次测试结果产生干扰。
总之，使用万用表测量电阻的方法比较简单，只需要将万用表选择到电阻测量档位，将测试电路连接好，并读取测量结果即可。
但需要注意的是，万用表的使用都需要保证测试安全，尤其是在高电压环境下，我们需要格外小心谨慎。
- 1 -。
使用万用表测量电阻方法及注意事项
使用万用表测量电阻方法及注意事项
一、使用万用表测量电阻的方法如下：
1. 将万用表的红线表笔插到正极性“＋”孔，黑线插针插到负极性“－”孔，并将万用表打至欧姆（Ω）档。
2. 选择万用表量程，欧姆档量程从小到大依次是：导通档、×1、×10、×100、×1K、×10K。
3. 测量前先检查万用表欧姆档状态，当红黑表笔开路时，万用表表针不动，指示在“∞”位，表示无穷大；当红黑表笔搭接时，表针指示为“0”，当不为0时，应调整表面右上角“0Ω·ADJ”旋钮至0。
4. 测量时，将红、黑表笔点到被测线路或元器件的两端，读出指针指示的读数（表盘最上一排Ω刻度）。
5. 测量电阻R＝表盘读×选择的档位电阻倍率。
二、以下是测量电阻时的注意事项：
1. 在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。
2. 在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。
如需换档，应先断开表笔，换档后再去测量。
3. 万用表在使用时，必须水平放置，以免造成误差。
同时，还
要注意到避免外界磁场对万用表的影响。
4. 在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。
5. 使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部分，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。
万用表测量电阻的步骤
万用表测量电阻的步骤
使用万用表测量电阻是一项重要的工作，可以帮助我们检查和调试电路的性能。
下面是使用万用表测量电阻的步骤：
1. 首先，准备好所需的工具，包括一台万用表，一些线缆，一个电阻器，以及一些与之相关的部件。
2. 然后，将电阻器连接到万用表上，将万用表的一端连接到电源，另一端连接到电阻器的一端，将另一端连接到接地。
3. 接着，将万用表的尖端放在电阻器的两端，然后打开万用表的开关，使万用表处于测量电阻模式。
4. 然后，将万用表上的指针拨到指定的电阻值，然后等待指针的指示，看看它是否指向测量的电阻值。
5. 最后，当万用表的指针指向测量的电阻值时，说明测量结果正确，可以取下探头，完成测量。
以上是使用万用表测量电阻的步骤，只要按照以上步骤操作，就可以轻松测量电阻。
万用表的使用可以有效地检查和调试电路的性能，所以它在电子行业中的应用是非常广泛的。
指针式万用表测电阻
5、连接电阻测量
0
6、读数
阻值=刻度值 ╳ 倍率 刻度值 18 阻值=18╳ 10K=180KΩ 倍 率 ╳ 10K
档位复位： 万用表不用时，将档位开关打在OFF位置，或打在交流电压1000V档
谢谢，再见！
添加副标题
汇报人姓名
3、量程的选择：
看指针是否停在中线附近,如果是,说明档位合适,如果指针太靠零，则要减小档位，如果指针太靠近无穷大，则要增大档位。
4、欧姆调零：
量程选定后在正式测量前必须进行欧姆调零，否则测量值有误差。 注意：若改变档位，则在正式测量之前也必须进行欧姆调零。 欧姆调零旋钮
欧姆调零：
欧姆调零的方法 将红黑两笔短接、 看指针是否指在零刻度位置，如果没有，调节欧姆调零旋钮，使其指在零刻度位置。
添加标题
添加副标题Байду номын сангаас
指针式万用表测量电阻
使用前的准备
1、插好表笔： 黑——“－” 红——“＋” 2、机械调零：
测量前，应注意水平放置，检查表头指针是否处于交直流刻度标尺的零刻度线上，若不在零位，则应通过机械调零的方法，使指针回到零位，否则读数会有较大的误差。
机械调零旋钮
3、量程的选择：
试测 先粗略估计所测电阻阻值,再选择合适量程,如果被测电阻不能估计其值,一般情况将开关拔在RX100或RX1K的位置进行试测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万用表测量电阻的原理和方法
• 当RX =0时，调整R0 使IC =K*E/RZ =IG ,指 针指在满刻度位置，规定此位置为“欧 姆0”。（这就是R0调零旋纽的用途） • 当RX =∞时， IC =0，指针不动，规定此 位置为“欧姆∞”。 • 电流IC与RX 成负指数函数关系，欧姆表 的标尺是不均匀的，而且是反向的，如 下页图所示
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
• 如果知道电阻阻值而进行测量，则可直 接确定挡位，校零，测量，读数。 • 如测一个3.6KΩ的电阻的阻值。 • 1． 旋转左侧转换开关置于Ω的位置， 旋转右侧转换开关置于1K的档位。 • 2． 短接万用表表笔，旋转电阻校零旋 纽，使得指针指示为零。 • 将表笔并联在被测电阻的两侧，测试电 阻，读数。
万用表测量电阻的原理和方法
万用表测量电阻的原理与方法
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
万用表测量电阻的原理
基本原理
电阻本身不具有电能，它不具有驱动测量机构偏 转的能量，不能将电阻的阻值转化为表头的偏转 角。所以要想使电阻的阻值转化为测量机构的偏 转角，必须外加电源，利用欧姆定律，将电阻的 阻值用电路的电流来体现，进而使电流的大小转 化为测量机构的偏转角。
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
• 1． 欧姆表量程得扩大
• 理论上讲，上述欧姆表可以测量 0---∞之间任 意阻值的电阻。但由于万用表使用的电池 • 电压1.5V电压较低，及电路分流电阻的影响， 当RX≥10倍中心欧姆值后回路中的电流较小， RX 的增大回路中的电流变化不大，所以大于 10倍中心欧姆值后的刻度紧密，刻度差值很大 ，实际上它的有效使用范围一般只在0.1-----10 倍中心欧姆值的刻度范围内，超出该范围将会 引起很大的误差。
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
• 特别地，当RX = RZ 时，I= 1/2 Im ，指 针将指在仪表标度尺的中心位置，所以 RZ 又叫欧姆中心值。因为欧姆中心值正 好等于该挡欧姆表的总内阻，因此，欧 姆表的量程的设计都是标度尺的中央刻 度为标准，然后再求出其他电阻的刻度 值。
IC RC
—
+
调零 电阻
I
E RC R0 RX ( R1 ) RC R0
I R0
限流 电阻
E R X RZ
R1
RX
E
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
R0 IC I R0 RC R0 E R X RZ R0 RC E K R X RZ
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
College of Automatic Control Engineering , CUIT
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
• 为了使欧姆表能在较大范围内对被测电 阻进行较准确的测量，万用表欧姆挡都 做成多量程。同时为了能共用一条表度 尺，以便于读数，一般都以 RX1 挡为基 础，按 10 的倍数来扩大量程。这样，各 量程的欧姆中心值就应是 10 的倍数。例 如，在500型万用表中，RX1挡的欧姆中 心值为10欧，那么，RX10挡的欧姆中心 值为100欧姆，RX100挡的中心欧姆值为 1000欧姆。
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
注意： 1、两只手拿万用表笔时，就象拿筷子一样 ，尽量不要碰到电阻两端金属。 2、用万用表电阻档进行的测量，必须保证 被测电阻或被测电路不带电（或充分放电 ）。 3、测量电阻时，如将两支表棒短接，调“ 零欧姆”旋钮至最大，指针仍然达不到0点 ，这通常是由于表内电池电压不足造成的 ，应换上新电池方能准确测量。
万用表测量电阻的原理和方法
万用表的使用方法及注意事项
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
• 在不知电阻阻值的情况下的步骤： • 一、旋转左侧转换开关置于Ω的位置，旋 转右侧转换开关置于×1、×10、×100 、×1K的任一档。 • 二．粗测电阻，确定挡位。将表笔并联 在被测电阻或被测电路的两侧，调整档 位，（当指针指示阻值很大时说明档位 较小，需要调大档位；当指针指示阻值 为零时说明档位较大，需要调小档位） 。使指针指示在0、1---10中心欧姆值的 范围内。
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
磁电式（指针式）万用表
数字式万用表
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法 电阻测量线路，如图所示：
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
• 其二，提高测试电压。提高电池电压， 当被测电阻和欧姆表总内阻增大后，仍 可保持电流不变。通常万用表中X10K挡 使用这种办法来扩大量程的。
College of Automatic Control Engineering , CUIT
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
• 三、校零。短接万用表表笔，旋转电阻 校零旋纽，使得指针指示为零。 • 四、将表笔再一次并联在被测电阻或被 测电路的两侧，测试电阻，读数（看第 一条刻度标尺）。 • 五、电阻阻值=读数×倍率档 • 六、测量完毕将万用表的转换开关置于 关的位置或电压500V挡
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
• 由于欧姆表量程的扩大实际上是通过改 变欧姆中心值来实现的，所以，随着量 程的扩大，欧姆表的总内阻和被测电阻 都将增大，这势必引起流过测量机构的 电流减小。 • 因此，在扩大欧姆表量程的同时，还必 须设法增加测量机构的电流。通常可采 用以下两种措施：
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
• 其一，保持电压不变，改变与表头并联 的分流电阻，即低阻挡用较小的分流电 阻；高阻挡用较大的分流电阻，虽然在 高阻挡时的总电流减少了，但通过表头 的电流可保持不变。一般在X1，X10， X100，X1K挡使用此办法扩大量程。
• • • • • 式中 R0 ———为欧姆校零电阻 R1——— 为限流电阻 RC ———为测量机构内阻 RZ ———为 欧姆表总内阻 RX ———为被测电阻ICRC Nhomakorabea—
+
R0 R1 RX E
I
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
从式中可以看到，若欧姆表总内阻RZ 和电池电动势E保持不变，则电路中的电流 I将随被测电阻RX而改变，且IC 与RX 成负 指数函数关系。 由于仪表指针的偏转角与电流成正比， 因此，仪表指针的偏转角能够反映RX 的大 小。 可见，欧姆表测电阻的实质是测电流。
College of Automatic Control Engineering , CUIT
College of Automatic Control Engineering , CUIT
万用表测量电阻的原理和方法
• 万用表欧姆表测量电阻是其中的一种用途 ，很多情况下是利用万用表电阻挡测量或 判断线路的连接完好还是已经断开。 • 如用一根两心电缆线给单相电机送电，合 起刀闸电机不动，检查电缆首端电压220V ，末端电压为零。 • 初步判断电缆有断点，把电缆拆下，用 X1K电阻挡 • （用万用表电阻挡测量或判断线路的好坏 用X1K挡可节约电池的电能）
