膜式燃气表检定装置

煤气表检定装置核查方法

膜式燃气表标准装置期间核查方法一、核查燃气表标准装置所需要的环境：检定温度：（18～22）℃相对湿度：（60～70）％大气压：（86～108）kPa二、核查燃气表标准装置所需要的技术要求：应符合JJG577-2012《膜式燃气表检定规程》的要求三、核查所需的计量标准装置钟罩式气体流量标准装置（0～100）L（出厂编号：0493）钟罩式气体流量标准装置（0～100）L（出厂编号：0494）钟罩式气体流量标准装置（0～100）L（出厂编号：0495）四、核查项目和核查方法1、核查项目：主要核查燃气表标准装置的测量不确定度。

2、核查方法：采用1/2检定周期时对燃气表标准装置进行核查。

方法的理论依据：《中华人民共和国国家计量技术规范》JJF1033-2001中验证的第一种：两台（套）比对法。

核查具体方法：选取一只误差稳定的燃气表在燃气表标准装置检定周期中时分别用钟罩式气体流量标准装置（0～100）L（出厂编号：0493）和钟罩式气体流量标准装置（0～100）L（出厂编号：0494）和钟罩式气体流量标准装置（0～100）L（出厂编号：0495）对其进行检定。

五、核查燃气表检定装置的时间间隔及结果判定1、核查间隔：燃气表检定装置的检定周期为两年。

由于装置中的压力表检定周期为半年，所以采用半年进行一次核查即核查周期为半年，完全能保证燃气表检定装置的计量性能准确可靠。

2、结果判定：两次检定结果应符合JJF1033-2008中的验证方法规定。

即：|y1-y2|≤（U²+ U o²）1/2则核查结果符合要求。

期间核查记录核查结果：|y1-y2|≤（U²+ U o²）1/2核查结果判定：□符合要求！□不符合要求！核查人：年月日。

膜式燃气表检定装置不确定度评定与分析

膜式燃气表检定装置不确定度评定与分析摘要：以音速喷嘴式燃气表检定装置为主标准器，充分考虑可能影响检定结果的各种因素，给出具体计算过程，从而验证膜式燃气表检定装置的不确定度。

关键词：膜式燃气表不确定度评定1.概述1.1依据 JJG 577-2012《膜式燃气表》检定规程1.2环境条件：检定温度:(20±2)℃；相对湿度：(45～75)%RH；大气压力：（86～106）kPa1.3测量标准：膜式燃气表检定装置,准确度等级：0.5级，测量范围（0.045～6）m3/h。

1.4被测对象：膜式燃气表，型号：CG-L-2.5,等级:1.5级1.数学模型根据气体动力学原理，当气体通过临界流喷嘴时，在喷嘴上、下游气流压力比达到某一特定数值的条件下，在喷嘴喉部形成临界流状态，气流达到最大速度（音速），流过喷嘴的气体质量流量也达到最大值qm ，此时qm只与喷嘴入口处的滞止压力和温度有关，而不受其下游状态变化的影响。

流经临界流喷嘴的质量流量qm可按下式计算：qm =A*·Cd·C*·式中：qm- 实际条件下通过临界流喷嘴的质量流量，kg/s；A*- 临界流喷嘴喉部的截面积，㎡；Cd- 临界流喷嘴的流出系数；C*- 实际气体的临界流函数；p- 滞止绝对压力，Pa；t-滞止温度，℃；R-通用气体常数，J/(mol·K);M -摩尔质量，kg/mol；因为被检流量计多为体积计量流量计，所以还要将质量流量转换为被检流量计的体积流量。

所以通过燃气表的实际流量为：Vref = qm/ρn·t·1000·p·（273.15+tm）/[pm·（273.15+t）]式中：- 通过燃气表的气体实际值，L；pm - 燃气表进口端的压力，Pa，pm= p+pd；pd- 燃气表进口端与滞止容器内的差压，Pa；t - 检定时间，s；tm- 燃气表进口端温度，℃；ρn- 检定介质气体滞止条件下密度，kg/m³；E =（Vm -Vref）/ Vref×100%式中： -燃气表示值，L。

膜式燃气表检定装置校准过程存在的问题

膜式燃气表检定装置校准过程存在的问题摘要：经济的发展，社会的进步推动了我国燃气行业发展的步伐。

膜式燃气表广泛应用于日常的生活生产中，是燃气输出稳定和安全的必需设备。

随着现代物联网的快速发展，为适应智慧城市建设，对智能燃气表的要求也越来越高。

燃气表精度的提高可以帮助企业降低生产成本，减少用户开支。

目前市场上膜式燃气表规格各异，产品质量参差不齐，如因天然气燃气表质量问题导致的爆炸事件也时有发生。

因此，按照国家计量技术规范标准，对膜式燃气表示值误差不确定度分析和评定至关重要。

通过对示值误差不确定度的评定，验证其是否符合国家计量检定规程规定，有利于解决燃气计量失准的问题，实现贸易结算的公平，并有助于提高燃气表质量。

基于此，本文主要对膜式燃气表检定装置校准过程存在的问题进行论述。

详情如下。

关键词：膜式燃气表；检定装置；校准引言国内计量技术机构主要通过音速喷嘴法膜式燃气表检定装置对燃气表进行检定，目前，JJF1240-2010《临界流文丘里喷嘴法气体流量标准装置校准规范》与之相关。

但笔者在实践中发现，该规范内容不能覆盖膜式燃气表检定装置的校准需求，各地计量技术机构对音速喷嘴法膜式燃气表检定装置校准的有效性存在困惑。

JJF1240-2010指出其适用于“临界流文丘里喷嘴法气体流量标准装置的校准及期间核查”，其中内容主要针对用于流量计检定的音速喷嘴法流量标准装置的校准，不适用于多表位的膜式燃气表检定装置的校准。

1测量方法在规程规定的检定压力、温度和湿度下，选取3个检定流量点，通过测量所使用的标准流量计的滞止温度和压力，计算从喷嘴处流过的气体实际体积值，并将其和被检膜式燃气表所指示的示值相比较，计算出膜式燃气表的示值误差E及其不确定度。

2膜式燃气表检定装置校准问题音速喷嘴法膜式燃气表检定装置指示的标准流量是由主标准器、温度和压力传感器三者依据理论公式合成的，而事实上，装置指示的实际体积流量还与温度、压力传感器的测点，硬件电路的模数转换准确度，上位机数学模型等密切相关，使用参数组合法，只对音速喷嘴、压力、温度等仪表做检定或校准，不能科学、准确地对音速喷嘴法膜式燃气表检定装置的准确度进行评判。

浅谈膜式燃气表的性能与检定技术方法

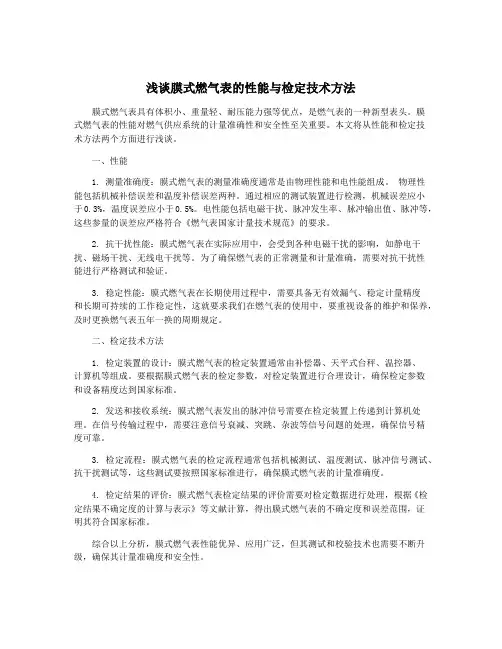

浅谈膜式燃气表的性能与检定技术方法膜式燃气表具有体积小、重量轻、耐压能力强等优点，是燃气表的一种新型表头。

膜式燃气表的性能对燃气供应系统的计量准确性和安全性至关重要。

本文将从性能和检定技术方法两个方面进行浅谈。

一、性能1. 测量准确度：膜式燃气表的测量准确度通常是由物理性能和电性能组成。

物理性能包括机械补偿误差和温度补偿误差两种。

通过相应的测试装置进行检测，机械误差应小于0.3%，温度误差应小于0.5%。

电性能包括电磁干扰、脉冲发生率、脉冲输出值、脉冲等，这些参量的误差应严格符合《燃气表国家计量技术规范》的要求。

2. 抗干扰性能：膜式燃气表在实际应用中，会受到各种电磁干扰的影响，如静电干扰、磁场干扰、无线电干扰等。

为了确保燃气表的正常测量和计量准确，需要对抗干扰性能进行严格测试和验证。

3. 稳定性能：膜式燃气表在长期使用过程中，需要具备无有效漏气、稳定计量精度和长期可持续的工作稳定性，这就要求我们在燃气表的使用中，要重视设备的维护和保养，及时更换燃气表五年一换的周期规定。

二、检定技术方法1. 检定装置的设计：膜式燃气表的检定装置通常由补偿器、天平式台秤、温控器、计算机等组成。

要根据膜式燃气表的检定参数，对检定装置进行合理设计，确保检定参数和设备精度达到国家标准。

2. 发送和接收系统：膜式燃气表发出的脉冲信号需要在检定装置上传递到计算机处理。

在信号传输过程中，需要注意信号衰减、突跳、杂波等信号问题的处理，确保信号精度可靠。

3. 检定流程：膜式燃气表的检定流程通常包括机械测试、温度测试、脉冲信号测试、抗干扰测试等，这些测试要按照国家标准进行，确保膜式燃气表的计量准确度。

4. 检定结果的评价：膜式燃气表检定结果的评价需要对检定数据进行处理，根据《检定结果不确定度的计算与表示》等文献计算，得出膜式燃气表的不确定度和误差范围，证明其符合国家标准。

综合以上分析，膜式燃气表性能优异、应用广泛，但其测试和校验技术也需要不断升级，确保其计量准确度和安全性。

家用膜式燃气表的计量检测与检定装置的评析

家用膜式燃气表的计量检测与检定装置的评析作者：武玉萍来源：《科技资讯》2018年第24期摘要：IC卡膜式燃气表是一种新型燃气测量装置，它已成为住宅建筑不可缺少的生活配置，尤其在居民的日常生活中，燃气使用功能的社会价值和生产价值非常重要，因此，燃气表的检测、计量及其检定装置在社会安全检查中备受关注。

为此本文将结合IC卡膜式燃气表使用和内容，对其检测、计量及检定装置的相关问题进行深入评析。

关键词：IC卡膜式燃气表检测计量检定中图分类号：TP368.1 文献标识码：A 文章编号：1672-3791（2018）08（c）-0062-02燃气表作为一种机电一体化智能预付费燃气计量仪器需定期检测，让每一块燃气表都处在最佳使用状态，检测出来的数据具有高度的准确性和借签价值。

燃气表的主要部件存在安全性检测是必须检测的，部分附加装置的不存在安全检测的，是不能影响燃气表的计量性能。

1 膜式燃气表安全性能检测家用膜式燃气表要经历首次检定、使用中检查和后续检定。

1.1 检定要求示值误差的测量结果扩展不确定度应等于或高于燃气表最大允许误差的1/3；相应配套配备见JJG 577—2012检定规程；检定环境条件：检定温度：（20±2）℃；大气压力一般为：86～106KPa；相对湿度：45%～75%。

燃气表通常在特定环境下放置一段时间，静置等燃气表趋于稳定之后再放入特定环境的温度下进行检测，并且在检测过程中，应标准化处置温度的差别（标准化装置液温、室温以及检定介质温度）所检测的结果如若不超过1℃，其介质一般为空气，需要注意的是，检定压力不能超过燃气表的最高值，且检定系统不得漏气。

1.2 检定的相关项目燃气表的密封性、外观以及示值误差需通过首次检定、使用中检查和后续检定等程序；压力损失检定只需首次检定即可，对附加装置功能检测只需首次检定和后续检定。

对于最大流量qmax≥16m3/h的燃气表如经修理后，其后续检定须按首次检定进行。

燃气表检定装置说明书

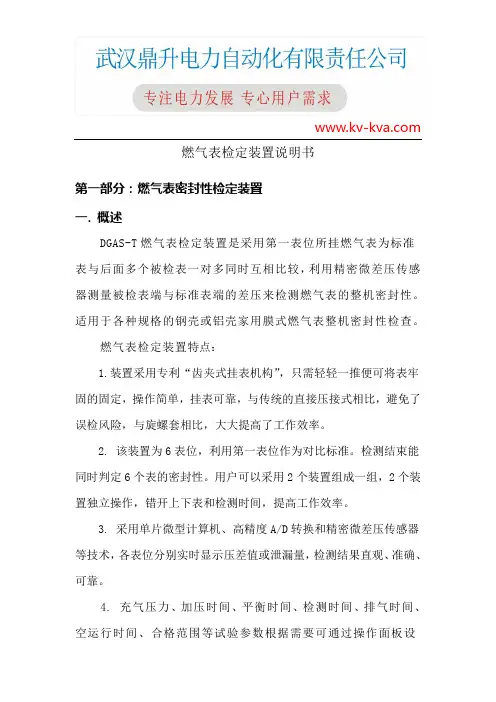

燃气表检定装置说明书第一部分：燃气表密封性检定装置一. 概述DGAS-T燃气表检定装置是采用第一表位所挂燃气表为标准表与后面多个被检表一对多同时互相比较，利用精密微差压传感器测量被检表端与标准表端的差压来检测燃气表的整机密封性。

适用于各种规格的钢壳或铝壳家用膜式燃气表整机密封性检查。

燃气表检定装置特点：1.装置采用专利“齿夹式挂表机构”，只需轻轻一推便可将表牢固的固定，操作简单，挂表可靠，与传统的直接压接式相比，避免了误检风险，与旋螺套相比，大大提高了工作效率。

2. 该装置为6表位，利用第一表位作为对比标准。

检测结束能同时判定6个表的密封性。

用户可以采用2个装置组成一组，2个装置独立操作，错开上下表和检测时间，提高工作效率。

3. 采用单片微型计算机、高精度A/D转换和精密微差压传感器等技术，各表位分别实时显示压差值或泄漏量，检测结果直观、准确、可靠。

4. 充气压力、加压时间、平衡时间、检测时间、排气时间、空运行时间、合格范围等试验参数根据需要可通过操作面板设置，所设置参数具有断电保存功能，检测压力可通过精密减压阀调整（调整后请锁定压力）。

5. 整个检测过程由单片机根据设定的程序自动控制完成，检测结束由相应的信号灯指示合格与否。

二．主要技术指标：1．差压传感器量程：-500Pa~500Pa 分辨率：±1Pa2．充气压力调节范围：0~0.2MPa3．试验时间设置范围：0~999秒4．合格限额设置范围：-200Pa~200Pa三．装置的组成和工作原理本装置主要由压缩气源、控制气路、试验气路、装置运行控制和检测单片微型计算机主从系统、精密微差压传感器、工作台等部分组成。

装置试验气路和电气原理分别如图一和图二所示图一：试验气路(部分)试验气路简述：整个试验管路主要由充气阀、平衡阀、排气阀、精密微差压传感器等组成。

将被检表和参照容器充以相同压力的压缩空气并待压力平衡后，利用精密微差压传感器测量被测表端与标准表端的差压来判断各表的密封性性能，结果由LED显示器和信号灯指示。

膜式燃气表检定装置在线校准技术分析

膜式燃气表检定装置在线校准技术分析发布时间：2023-05-06T07:29:34.713Z 来源：《科技新时代》2023年4期作者：高马福[导读] 针对于传统的数据参数来说，进行分项组合是很难实现对膜式燃气表检定装置的有效校准。

浙江省云和县市场监督管理局323600摘要：针对于传统的数据参数来说，进行分项组合是很难实现对膜式燃气表检定装置的有效校准。

因此就膜式燃气表检定装置研究中，就气体质量守恒以及在线动态校准这类方式来说，研制出一套灵活性强的气体活塞校准器，应用其自身的工作原理以及装置自身的检测模型，对膜式燃气表检定装置在线校准技术展开分析和论述，以此论证实验的效能，希望以此可以给广大相关工作者以建议和启发。

关键词：计量学；活塞式校准器；在线动态校准；膜表检定装置引言：就城市燃气来说，是现阶段最重要的能源之一。

膜式燃气表其自身计量准确、性价比高、耐久性强等优点，被广泛应用于普通家庭当中。

除此之外，燃气具有易燃、易爆等特质，所以燃气计量表在生产的过程当中需要严格按照生产标准以及出产要求进行严格的质量检测，以此才能保证燃气的使用安全。

就目前来说，家用膜式燃气表的检定工作都是需要由操作工作人员进行手动完成的，其密封性和准确度在进行分离的过程当中多采用肥皂泡法。

而对于示值的误差检测，则多采用中钟罩标准器，以这种方法来保证燃气表的工作质量和工作效率，以此提高其自动化水平。

一、家用膜式燃气表检定装置的功能对于家用膜式燃气表检定装置来说，主要有以下几点功能：首先可以对温度、湿度以及气压体进行自动检测。

其次，检测被检测表的密封、压力损失以及示值误差值等等。

再者说，对快速执行器进行检测和控制。

在自动化过程当中，检测家用膜式燃气表检定装置的自动报警功能、Led触屏以保证温度、压力、示值、误差曲线显示是否对正常。

最后就是对数据进行采集、收集、处理以及数据的查询、网络共享等生成功能。

二、膜式燃气表检定装置在线校准的意义就我国目前的基本国情来看，各大城市并不能达到国家膜式燃气表检定装置检定规则当中的相关规范标准（JJG577-2005《膜式燃气表检定规程》）。

浅谈法定计量检定机构膜式燃气表检定装置现状

浅谈法定计量检定机构膜式燃气表检定装置现状摘要：随着我国国民经济的不断发展，气体流量计也被各行各业广泛应用。

膜式燃气表是目前应用最为广泛的家用天然气计量器具，对其进行准确、高效的计量检定工作，是法定计量检定机构的重要职责。

为了对膜式燃气表计量性能进行检定，大量技术机构配备了膜式燃气表检定装置。

本文将主要阐述膜式燃气表检定装置的现状，并且分析其对检定结果产生的影响。

关键词:膜式燃气表，计量检定，标准装置随着国民经济的不断发展和环保要求的日益增长，天然气作为一种清洁、安全的民用燃料得到了广泛的使用，而膜式燃气表是目前应用最为广泛的家用天然气计量器具。

为对其进行准确、高效的计量检定工作，各地法定计量检定机构使用了大量的膜式燃气表检定装置。

按照标准装置的类型，主要分为两大类：钟罩式气体流量标准装置和标准表法气体流量标准装置。

1法定计量检定机构燃气表检定装置1.1 钟罩式气体流量标准装置钟罩式气体流量标准装置（以下简称钟罩装置）由钟罩、液槽、压力补偿装置、试验管路、标尺等组成。

钟罩是一个倒置在液槽内的容器，顶部封闭，底部敞开。

液槽内装有清洁水或不易挥发的油作为密封液体。

此时可动的钟罩和固定的液槽组成了一个容积可变的密封空腔。

钟罩装置上有一根导气管，一端通到钟罩的内部，穿过液槽底部和密封液体，另一端与试验管路连接，试验管路上连接膜式燃气表。

为保证钟罩在下降过程中保持速度不变，需使用压力补偿装置来补偿浮力的变化。

通过记录钟罩装置标尺或编码器脉冲的变化，与膜式燃气表示值进行比较，从而判定膜式燃气表计量性能是否合格。

1.2 标准表法气体流量标准装置标准表法气体流量标准装置（以下简称标准表装置）由标准表、气源、试验管路组成，标准表一般使用准确度等级较高的湿式气体流量计或临界流文丘里音速喷嘴。

进行检定时将膜式燃气表连接到试验管路，气源产生气压，在相同时间内，气体连续经过标准表和被检的膜式燃气表，通过记录标准表示值的变化，与膜式燃气表示值进行比较，从而判定膜式燃气表计量性能是否合格。

燃气表检定装置作业指导书

1 概述该标准的工作原理是：根据气体动力学原理，当气体通过音速喷嘴时，喷嘴上、下游气流压力比达到某一特定数值的条件下，在喷嘴喉部形成临界流状态，气流达到最大速度（音速）。

流过喷嘴的气体质量流量也达到最大值m q 。

此时m q 只与喷嘴入口处的滞止压力和温度有关，而不受其下游状态变化的影响。

本装置由主机部分、被检流量计检定台位、动力系统、计算机测控系统、辅助系统等部分构成主要计量标准器技术参数。

音速喷嘴法气体流量标准装置：测量范围（0.016~160）3/m h ；准确度等级为±0.5%。

2 环境要求见JJG577-2012《膜式煤气表检定规程》2.2.1检定温度：（20±2）℃2.2.2大气压力：（86~106）kPa2.2.3相对湿度：45%~75%2.2.4燃气表应在检定环境下放置4小时以上，待稳定到检定环境方可进行检定。

2.2.5检定过程中，标准器和燃气表的温度波动不能超过1℃2.2.6检定介质为空气3. 操作程序3.1 （燃气表）检定/校准前对被检器具的检查铭牌和标记是否齐全（制造商品名称、产品名称、型号规格、出厂编号、制造计量器具许可证标志和编号、流量范围、最大工作压力、回转体积、制造年月、气体流向等）外观检查：新制造燃气表外壳涂层应均匀，不得有气泡、脱落、划痕等、计数器清晰易读、机械封印应完好可靠，燃气表允许平稳，不允许有明显的影响计量性能的间隙性停顿现象。

4. 密封性输入1.5倍的最大工作压力，持续时间不少于3分钟，燃气表不得漏气，4.1压力损失燃气表的压力损失不得超过下表：5.附加装置功能如果燃气表有附加装置，其性能满足检定规程第5章要求。

带附加装置的燃气表的功能应满足检定规程附录A中的相应功能检测要求。

5.1（燃气表）检定/校准步骤在以下测量过程中观察各计量标准器及相关配套设备的工作状况，确认良好后才能开展检定/校准项目，如有异常情况发生立即停止相关工作，做好记录，并报有关负责人处理。

家用膜式燃气表检定装置研究

文献标志码：Ａ
Ａｂｓｔｒａｃｔ：Ａｉｍｉｎｇａｔｔｈｅｐｒａｃｔｉｃａｌｓｉｔｕａｔｉｏｎｏｆａｐｐｌｉｃａｔｉｏｎｏｆｖｅｒｉｉｆｃａｔｉｏｎｄｅｖｉｃｅｆｏｒｇａｓｍｅｔｅｒｓ，ａｎｄｔｈｅｐｒｏｂｌｅｍｓｅｘｉｓｔｉｎｇｉｎｖｅｉｆｒｉｃａｔｉｏｎｍｅｔｈｏｄｓ，ｉｎａｃｃｏｒｄａｎｃｅｗｉｔｈｎａｔｉｏｎａｌｖｅｒｉｉｃｆａｔｉｏｎｒｅｇｕｌａｔｉｏｎ，ｂａｓｅｄｏｎｅｍｂｅｄｄｅｄｐｌａｆｔｏｒｍ，ｔｈｅｖｅｉｆｒｉｃａｔｉｏｎｄｅｖｉｃｅｏｒｆｄｉａｐｈｒａｇｍｇａｓｍｅｔｅｒｓｉｓｄｅｓｉｇｎｅｄ．Ｗｉｔｈｔｈｉｓｓｙｓｔｅｍ，ｔｈｅｔｉｇｈｔｎｅｓｓａｎｄｐｒｅｓｓｕｒｅｌｏｓｓｏｆｔｈｅｇａｓｍｅｔｅｒａｒｅｄｅｔｅｃｔｅｄｂｙａｄｏｐｔｉｎｇｄ／ｐｔｒａｎｓｄｕｃｅｒ；ｗｈｉｌｅｔｈｅｍｅａｓｕｒｅｍｅｎｔ
Hale Waihona Puke Ｌｉｎｕｘ２．６ｐｌａｆｔｏｒｍ，ｔｈｅｄｅｖｅｌｏｐｉｎｇｐｒｏｃｅｄｕｒｅｓｏｆｔｈｅｃｒｏｓｓ — ｐｌａｆｔｏｍｄｒｅｖｅｌｏｐｍｅｎｔｔｏｏｌｓＱＴ／Ｅｍｂｅｄｄｅｄａｒｅｄｅｓｃｒｉｂｅｄｅｍｐｈａｔｉｃａｌｌｙ．Ｔｈｅ

四工位燃气表全功能检定装置技术方案

常州汉腾自动化设备有限公司四工位燃气表全功能检定装置技术方案一、产品简介本公司生产的燃气表检定装置（以下简称装置）具有抗干扰能力强，工作稳定、可靠、体积小、重量轻、易于操作等优点，适用于政府计量部门对膜式、IC卡式等各种表的首检、在用检定和周期检定，同时适用于生产厂家对此类表的出厂检定。

此装置通过模拟用户的运行环境，能提供可靠的运行试验数据。

具有操作方便、直观、结构合理、维护简单、安全可靠等优点。

二、技术特点该装置具备以下多项先进功能：1.系统采用气动自动夹表装置，速度明显高于传统的手工夹表；2.通过阀门切换，可以检定左入口或右入口煤气表；3.测试前的系统自动检漏；4.采用四块煤气表同时检测，对于提高测试效率有显著成效；5.采用光电转换实现直接误差读数，提高了系统计量准确度；6.采用光电采样器，对煤气表进行自动采样，实现动态计量；7.自动接收 IC 卡煤气表输出的脉冲信号，实现动态计量；8.自动检测煤气表的压力损失；9.系统采用高精度的温度、压力传感器，实现温度、压力的自动补偿；10.实现钟罩的自动升降和出气阀的自动开、闭；11.流量阀的自动开、闭功能；12.完善的软件系统。

系统与上位机进行通讯连接，上位机软件具有较强的数据管理能力，该软件可自动采集流量、温度、压力信号，和被检表的相关特征参数均保存在数据库中，可以随时查询、打印及统计处理，计算结果准确可靠。

三、装置组成该自动检定装置由六大系统组成，包括钟罩子系统、气动夹表子系统、数据采集子系统、流量控制子系统、集中控制子系统和软件控制子系统。

上述各子系统的基本功能如下：①钟罩子系统：钟罩以其稳定性好、精度高、重复性好、使用压力可调等诸多优点,多年来一直被国内几乎所有的浮子流量计生产商和检定单位用于检定标准。

②气动夹表子系统：采用独特的密封和缓冲结构，夹表时所用气体压力适中，较好的解决了与被检表联接口的密封问题且又不使其产生变形。

夹表台气管路设置最少的弯头，三通变径等局部阻力件，因而整体管路系统产生的压力损失最小，使管路系统对检测效果带来的不利影响最小。

浅谈膜式燃气表的性能与检定技术方法

浅谈膜式燃气表的性能与检定技术方法膜式燃气表是一种常用的燃气计量仪器，能够准确测量燃气的用量。

膜式燃气表因其结构简单、测量精确、使用方便等特点，在民用燃气计量中得到广泛应用。

本文将从性能和检定技术方法两个方面对膜式燃气表进行浅谈。

首先是膜式燃气表的性能。

膜式燃气表采用机械计量原理，主要由流量计、传动机构和显示装置组成。

流量计是膜式燃气表的核心部件，用于测量燃气的流量。

传动机构将流量计测得的数据转化为机械位移，最后通过显示装置显示出来。

膜式燃气表的性能主要包括测量范围、测量精度、稳定性和可靠性四个方面。

测量范围是指膜式燃气表能够测量的燃气流量范围，一般用最小流量和最大流量表示。

测量精度是指膜式燃气表测量结果与真实值之间的偏差，一般用百分比表示。

稳定性是指膜式燃气表在一定时间内保持测量结果的一致性能力，主要受到温度和压力等环境因素的影响。

可靠性是指膜式燃气表在长时间使用中的准确性和可靠性，主要体现在结构的牢固性、防腐蚀性和防水性等方面。

其次是膜式燃气表的检定技术方法。

膜式燃气表的检定是为了验证其性能指标是否符合规定的技术要求，确保其测量结果的准确性。

常用的检定方法主要包括静态水尺法、动态水尺法和标准器法等。

静态水尺法是一种简单易行的检定方法，通过将膜式燃气表与一个已知体积的容器连接，测量在不同流量条件下容器中液位的变化来推算膜式燃气表的流量计数，从而验证其测量范围和测量精度。

动态水尺法是一种更加准确的检定方法，通过将燃气经过膜式燃气表和一个已知流量的标准器，测量两者之间的压差来推算膜式燃气表的流量计数，从而验证其稳定性和可靠性。

标准器法是一种更加精确的检定方法，通过将膜式燃气表与一个已知流量的标准器连接，同时记录两者的流量计数，从而验证其测量精度和可靠性。

在进行膜式燃气表的检定时，需要注意以下几个问题。

应保证检定设备的准确性和稳定性，避免对膜式燃气表的误判。

检定设备的使用应符合规定的技术要求，避免对膜式燃气表产生干扰。

膜式燃气表示值误差快速检定装置设计

膜式燃气表示值误差快速检定装置设计随着燃气行业的快速发展，膜式燃气表已经成为了燃气计量的重要手段之一。

然而，由于不可避免的因素，膜式燃气表的测试误差难以避免。

因此，设计一种快速检定膜式燃气表表示值误差的装置，对于燃气行业的发展至关重要。

该装置的设计思路是通过计算机控制系统，以标准气体流量计为主要参考数据源，对待检表盘读数进行对比，计算出待测表盘误差值。

主要分为以下三个部分：1. 流量计系统：采用标准气体流量计，通过仪表放大器和数字信号处理芯片，将流量计读数转化成数字信号，然后送入计算机控制系统进行计算。

2. 待检表盘系统：采用待检测膜式燃气表，通过数字摄像机，将表盘读数进行图像拍摄，并转化成数字信号，同流量计系统一样，送入计算机控制系统进行计算。

3. 控制系统：通过计算机控制，将流量计系统输出的数字信号和待检表盘系统输出的数字信号进行比对，根据计算出的误差值，判断待测膜式燃气表的测试误差是否符合国家标准，从而能够快速确定待测膜式燃气表的误差值，并对其进行调整。

该装置具有精度高、响应速度快、操作简单等优点。

在实际使用中，可以将该装置应用于膜式燃气表的出厂检定和日常检验中。

同时，由于该装置具有较高的可靠性和普适性，也可以在燃气表租赁、售后服务等领域得到广泛应用。

总之，快速检定膜式燃气表的表示值误差是燃气行业发展中的重要问题，本文所提出的基于计算机控制的检定装置能够快速有效地检验膜式燃气表的误差值，为燃气行业提供有力支持。

为保证燃气表的精准度和公平性，国家对于燃气表进行了严格的标准规定和检测要求。

例如，针对于膜式燃气表的误差值有放大误差和仪表误差等指标进行规范。

因此，对于燃气表的误差检测是必然的需求。

但是，传统的误差检测方法存在着一些不足。

例如，人工操作容易出现疏漏和数据偏差，使得检测结果不够准确。

为解决这一问题，自动化技术被引入到燃气表测量领域，特别是计算机技术、数字信号处理技术和成像技术等自动化技术的广泛应用，为误差检测提供了无限可能。

音速喷嘴式膜式燃气表检定装置系统技术需求

音速喷嘴式膜式燃气表检定装置系统技术需求附件:音速喷嘴式膜式燃气表检定装置系统技术需求:一、主要技术参数及准确度等级音速喷嘴式膜式燃气表检定装置要求采用临界流流量计标准表比对校验形式，同时检定12台燃气表，标准器采用音速喷嘴无可动节流元件，保证装置的准确性和稳定性。

依据JJG 643-2003《标准表法流量标准装置检定规程》、JJG620-2008《临界流文丘里喷嘴检定规程》、《JJG577-2005膜式燃气表检定规程》等进行设计、加工、制造、安装。

装置中的音速喷嘴是根据ISO9300-2005(E)《用临界流文丘利喷嘴测量气体流量》的要求进行设计、制造并由法定计量部门检定。

用该装置可完成流量范33围在0.016m /h ,6m /h的家用膜式燃气表的检定和测试。

装置总不确定度?0.5% 。

测量用的绝压传感器测量范围0,110kPa，准确度 ?0.2% 。

微差压传感器测量范围-500Pa,500Pa，准确度 ?0.5%温度传感器测量范围0?,50?，准确度 ??0.,?。

-4 ? 用于计时的晶振频率准确度,10-5? 用于计时的晶振频率日稳定度,103333? 流量点:0.016m/h、0.025 m/h、0.04 m/h、0.5 m/h 、1333330. 8 m/h、1.2 m/h、2.5 m/h、4 m/h、6 m/h。

使用条件:环境温度 20??5?相对湿度 45%—75%大气压力 86kPa—106kPa供电电源 AC 3*220V?20V ，50Hz 二、装置主要配置表序单数名称规格型号产地备注号位量 1 工业铝型材台架 MJ2210-12 台 1 2 气动夹表器套 12 自制30.016m/h、0.02533m/h、0.04 m/h、33 喷嘴 0.5 m/h、0. 8 只 733m/h、1.2 m/h、34 m/h4 压力变送器件 35 温度变送器件 36 计时时钟只 17 差压传感器只 128 光电采样器HYHD-GDT 只 129 误差计算系统套 12 10 真空泵 KRX6A-T 台 1 11 空气压缩机排气压力0.6,0.8 台 12(MPa)12 气缸、电磁阀 SMC CPB 日本套 12 13 PC机软件满足检定规程要求自制套 1 14 电脑 MC4600 联想台 1 19液晶 15 打印机 LJ2200 惠普台 1 .随机技术文件装置使用说明书压力变送器检定证书3份(由法定计量机构出具)温度变送器校准证书3份(由法定计量机构出具)晶振(时钟)校准证书1份(由法定计量机构出具)喷嘴(标准表)检定证书7份(由法定计量机构出具)装置检定证书(由法定计量机构出具)四、软件及其它要求1、检定系统软件可在中文WindowsXP操作系统下运行。

新型电驱动活塞式膜式燃气表检定装置设计

１６０
传感器与微系统（ｒｎｄｃｒａｄＭｃｓｓｍＴｃｎｌｉｓＴａｓｕｅｎｉｒｙｔｅｈｏｏｅ）ｏｅｇ
２１０１年式燃气表检定装置设计
王文林，程佳，李东升，张永超，。
的数学模型；设计了一种基于ＬｂＩＷ平台和ＰＣ的检定系统软硬件；ａＶＥＬ进行活塞式气体流量标准装置的重复性实验，明该检定装置的重复性优于００％；证．５采用该装置检定Ｇ４型膜式燃气表，与钟罩式气体流量标准装置的检定结果进行比对，致性良好。一关键词：标准装置；活塞式；膜式燃气表
ｍａｈｍａｉａｄｌｆｏｎｎｐｃｉｎｏｉｐｒｇｇｓｍｅｅｓｉｅｉｅｃｏｄｎｈｔｃｕｅｏｔｎａｄｔｅｔｌｍｏｅｓｏｉｔＩｓｅｔｆｄａｈａｍａｔｒｓｄｒｖｄａｃｒｉｇｔｔｅｓｒｔｒｆａｄｒｃＪｏ４ｏｕｓ
ｂｓｄｏａＶＩＷｎＬｓｄｓｎｄＩ ’ ｒｖｄｔａｅｅｔｂｌｙｏｈｅｌｃｒｃｄｉｅｐｓｏａｏａｅｎＬｂＥａｄＰＣｉｅｉｅ．ｔＳｐｏｅｈｔｒｐａａｉｔｆｔｅｎｗｅｅｔｒｖｉｎｇｓｆｗｇｉｉｔｌ
ｄｖｃｎｅｉｃｔｎｒｇｌｔｎｏｉｐｒｇａｔｒ．ｈａｉｒｔｎｓｓｅｆｒｔｎｌｉｐｒｇｇｓｍｅｅｅｉｅａｄｖｒｉａｉｅｕａｉｆｄａｈａｍｇｓｍｅｅｓＴｅｃｌａｉｙｔｍｏｆｙｄａｈａｍａｔｒｆｏｏｂｏｈｉ
