OA2000微量氧说明书
技术数据：0.5A/120VAC;1A24VDC 或 0.3A/60VDC 电源：24V DC 1A 保险：1A 取样压力：进口:0.5kgf/cm2(50kPa);出口:直排大气 气路连接方式：φ3 标准接头，橡胶圈或卡套密封 外形尺寸： 机身材料：铝 整机重量：3.5kg
OA-2000 微量氧分析仪
安装、操作和 维护手册
北京久兴隆分析仪器有限公司
电话：010-62967157 62967178 传真：010-62967177
OA-2000 指导手册
前言
该仪器采用先进的燃料池传感器测量氧含量。它具有测量快速、准确的特点。由于传感 器完全密封，所以传感器是免维护的。通常使用寿命可达二到三年。是老一代微氧仪的更新 换代产品。填补了国内该系列产品的空白。它广泛地应用于空分、钢铁、石化、电力、医疗 等行业。同时，由于该仪器设计时采用独特的吹扫进样流程，更使它在快速、大量分析作业 中发挥重要作用。
z 测量时气体流量一般控制在 500mL／min～1000mL／min 之间（必要时可使用外置 减压阀），吹扫时，气体流量可以大一些；
4.3. 仪器标定／校正
z “正常状态”下通入标准气并吹扫充分（仪器显示值趋于稳定）后，将气体流量调 节并控制在 500ml／min～1000ml／min 之间。气流稳定后，将四通阀旋钮旋至样 气(Sample)位置。此时气体流经传感器；
℃； 外部接入恒温、恒压装置有利于进一步提高测量精度。
美国GEO2X1氧分析仪中文操作手册
O2X1中文使用指导埃登威自动化系统设备（上海）有限公司目录安装传感器—————————————————————— 3 O2X1用户编程—————————————————————— 4进入主菜单———————————————————4退出菜单———————————————————4 校准并调整O2X1 —————————————————————— 4选择量程范围———————————————————5调整输出———————————————————5量程气校准———————————————————6空气校准———————————————————7 更换传感器——————————————————————8 规格——————————————————————10 O2X1接线图——————————————————————11 附：O2X1菜单框图——————————————————————12安装传感器安装氧传感器，按以下步骤进行：1、用非危险性的低氧含量气体（例如：高纯氮气）吹扫取样系统。
在正常工作时，要求通入传感器测试头的气体为500cc/min（1.0SCFH），压力为大气压。
持续通入该气体，直到完成传感器的安装。
2、在安装前，请先熟悉O2X1编程和校准的步骤（见页2-6）。
然后，调整4-20mA模拟输出，并将测氧的量程范围设置到0-25%O2。
3、打开密封盒（见页1的图3），取出氧传感器。
为了保持氧传感器的能量，立即除去红色贴片，进行下一步。
4、调整传感器，让它的金层电极对准变送器的底座上具有弹性的接触管脚（见页1中图4）。
用手将传感器紧紧压在O2X1变送器上。
5、最好此时对新传感器进行空气校准（见页5）。
在0-25%的氧量程范围时，正确的传感器校准会使变送器4-20mA的模拟输出端输出17.4mA的电流。
6、用滚花螺母将校准过的传感器封装在变送器的测试头内，调整好变送器的位置（最好按键朝外），用手拧紧滚花螺母。
3000TA中文说明书
- 10 -
BYG 分析仪器操作说明
与分析仪其他部分间的电路连接。图 2-1 显示了外部特征。
参见图 2-2，微燃料电池的剖视图，显示了以下内部特征
电池的顶部是一 Teflon 的扩散膜，它的厚度是非常精确控制的。 扩散膜的下面是氧的传感元件—阴极，其表面积大约 4cm2。阴极表面 镀有惰性金属，阴极上有许多孔以确保上表面被电解液充分浸润。 阳极位于阴极之下。由铅制成，采用了一种可以使最大化数量的 金属参与化学反应的专利技术。 在电池的后部，阳极的正下方是一活动的膜，用来适应在电池使 用过程中发生的内部体积的变化。这种活动性确保了传感膜保持在它 正确的位置上，保证电子输出的稳定。 在阴极上面的扩散膜和阳极下面的后部活动膜之间的空间充满了 电解液。阴极和阳极浸泡在这公共池中。它们各自有一个触点与电池 底部的触点盘上的外部触点环相连。 2.2.3 电 化 学 反 应
* 分析（Analyze） * 系统（System） * 量程标定（Span）
执行样气氧含量分析； 执行与系统相关的任务； 标定分析仪的量程；
-6-
BYG 分析仪器操作说明
* 零点标定（Zero） 标定分析仪的零点； * 报警（Alarm） 设置报警点和方式； * 量程（Range） 设置分析仪的 3 个用户定义量程； 数据输出键： 6 个触摸式薄膜开关用于通过 VFD 屏幕将数据输入 到分析仪； * 左右箭头 在当前 VFD 屏幕显示的功能间选择； * 上下箭头 增加或减少当前显示功能的值； * 输入（Enter） 移动 VFD 屏幕进入下级显示，如果没有 下级显示，则返回到分析模式； * 退出（Escape）移动 VFD 屏幕退出到上级显示，如果没 有上级显示，则返回到分析模式。 数字表头显示：表头显示设备是一个 LED 设备，生成大而亮的 7 节数字，在任何光下都可见。它产生 0-10000ppm 和 1-25%的读数显 示。在全部分析量程内保持固定的精度，不受量程切换的影响。 字母数字界面屏幕：VFD 屏幕是一个方便操作者使用分析仪的界 面。它显示数值、选项、和给操作者即时反馈的信息。 流量计：监测流过传感器的气体流量。读数是 0.2-2.4 标升/分钟 （SLPM）。 Standby 键：Standby 键关掉显示和输出，但电路仍在工作。 注意：如果要仪器完全断电，必须将电源插头拔下。如果底座暴露或 门开着，而电源线连接着，务必高度小心避免接触电子电路。 门：位于前面板，可以用工具开锁、打开前面板进入微燃料电 池。进入主电路板需要松开后面板螺丝，将单元拿出壳外。 1.6 LCD 与 VFD 的识别差异 LCD 有绿色的背景和黑色的文字。VFD 有暗的背景和绿色的文 字。VFD 需要进行无差别调整。 1.7 后面板（设备界面） 后面板如图 1-2 所示，包括气体和电子连接件，用做外部的进口 和出口。选项在图中显示为虚的。连接件概括描述如下，在本手册的 安装一章中有详细的描述。
3000TA微量氧分析仪中文说明书（总结）
3000TA微量氧分析仪介绍1.1、概述Teledyne Analytical Instruments的3000TA微量氧分析仪是基于微处理器的测量气体中ppm级O的分析仪。
本手册只包含通用的3000TA的盘装或架装仪表的内容，这些仪表应用于非危险的室内2环境中。
1.2、典型应用·惰性气体的保护监测；·空气分离和液化；·化学反应监测；·半导体生产；·石化过程控制；·质量保证；·气体分析检验。
1.3、分析仪的主要特点3000TA微量氧分析仪先进而便于使用，主要特点：·两行字符显示，微电子驱动，连续的提示和通知操作者；·大型高亮度显示器，高分辨率、精确的O2读数，从ppm级到25%氧含量；·不锈钢传感器模块；·先进的微燃料电池，专门设计用于微量分析，保用期1年，使用寿命达2年；·通用的宽量程分析应用；·8位微处理器（CMOS），32KB RAM和128KB ROM；·3个用户可定义的输出范围（0-10ppm到0-25%），能最好地与用户的过程设备匹配；·用传统的20.9%作空气标定；·对于给定的测量，自动量程使分析仪自动地选择预置的量程，手动切换允许固定在一个希望的范围内分析；·两个可调的含量报警和系统故障报警；·在启动初期和根据命令进行自诊断，连续的电源监测；·两种RFI防护方法；·4个模拟量输出：两个用于测量（0-1vdc和隔离的4-20mAdc）和两个量程定义输出；·传统的通用的钢制盘装或架装机壳，带有滑出型电气抽屉。
1.4、型号设计3000TC：标准型。
3000TC-C：除标准配置外，还有分立的用于零点和量程气接口和内置的控制阀，控制阀由3000TC控制，与分析仪的操作同步地在气体间切换。
311TCXL微量测氧仪操作规程
311TCXL微量氧操作规程
1. 微量氧仪器工作原理
311TCXL氧分析仪使用电化学传感器——燃料电池检测器来完成气体中氧含量的测定，燃料电池检测器由一个阳极电解质和一个阴极电解质组成，当被测气体进入燃料电池检测器，气体中氧在阳极上被还原成氢氧根离子，二氢氧根离子又在阳极上被氧化。
阴极反应：O2+2H2O——4OH
阳极反应：2Pb+4OH——2Pb（OH）2+4e
总反应：2Pb+2H2O——2Pb（OH）2
因此，在燃料电池的两级间产生电流，此电流的大小与被测气体中的氧含量有一定的比例关系，通过测量电流的大小就可以测出气体中的氧含量。
2. 工作条件
2.1 样品气取样管路使用不锈钢管或铜管
2.2 样品气入口压力一般应在0.5-1.5kgf/cm2
（最佳为1kgf/cm2）,1kgf/cm2≈0.1MPa
2.3 仪器出口：当样品通入仪器前，必须把出气阀打开，避免检测器憋压，造成检测器损坏，出口可以接流量计，样品气流量50mL/min。
3. 操作步骤：
3.1 操作步骤
3.1.1 打开被测样气吹2分钟后
3.1.2 连接仪器，仪器置PURGE吹扫位置吹扫
3.1.3 吹扫3分钟之后置SAMPLE取样位置，同时按下电源按钮进行测量，直到数字显示稳定后读数
3.1.4 测定完后打到不使用时仪器置吹扫位置
3.2 仪器校准方法
3.2.1 打开标准气（氧含量在10PPM以下，以氮气为平衡气）吹2分钟后3.2.2 连接仪器，仪器置PUEGE吹扫位置吹扫
3.2.4 吹扫3分钟后置SAMPLE取样位置，同时按下电源按钮进行测量，直到数字显示稳定后读数
3.2.4 测定完后打到不使用时仪器置吹扫位置。
燃料电池氧分析仪校准流程

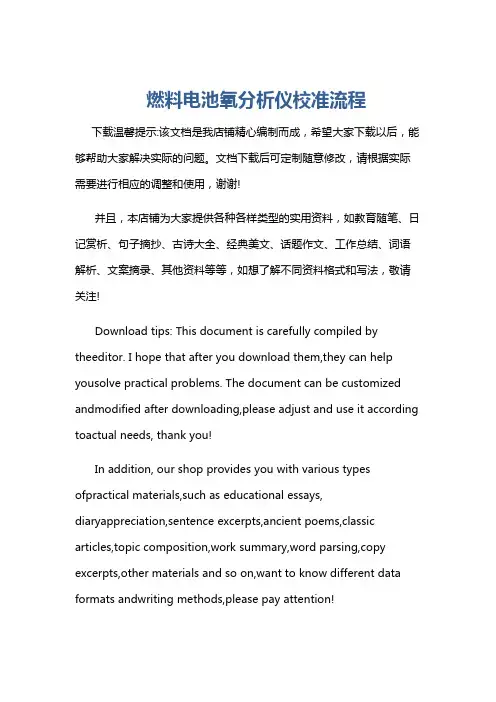

燃料电池氧分析仪校准流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!燃料电池氧分析仪校准流程一、准备工作阶段。
在进行燃料电池氧分析仪校准之前，要做好充分的准备。
Cw-2000系列
Cw-2000系列燃料电池氧分析仪操作使用说明书北京精微恒测氧技术开发中心Cw-2000系列燃料电池氧分析仪操作使用说明书该仪器采用先进的燃料池传感器测量氧含量。
它具有测量快速、准确的特点。
由于传感器完全密封，所以传感器是免维护的。
通常使用寿命可达三到五年。
是老一代微氧仪的更新换代产品。
填补了国内该系列产品的空白。
它广泛地应用于空分、钢铁、石化、电力、医疗等行业。
同时，由于该仪器设计时采用独特的吹扫进样流程，更使它在快速、大量分析作业中发挥重要作用。
一性能参数1、测量范围：0-20/200/2000ppm2、测量精度： 3%3、响应时间：30秒到达90%读数4、工作温度：-5℃-40℃5、工作电源：220V AC / 9V DC6、工作压力：进口-0.5kg/cm2;出口-直排大气7、安全性：仅用电池工作时为本质安全型8、外型尺寸：高130×宽255×深2909、整机重量：2.3kg二工作原理采用完全密封的燃料池氧传感器是当前国际上最先进的测氧方法之一。
燃料池氧传感器是由高活性的氧电极和铅电极构成，浸没在KOH的溶液中。
在阴极氧被还原成氢氧根离子，而在阳极铅被氧化。
O2+2H2O+4e→4OH⎺2Pb+4OH⎺→2Pb(OH)2+4e KOH溶液与外界有一层高分子薄膜隔开，样气不直接进入传感器，因而溶液与铅电极不需定期清洗或更换。
样气中的氧分子通过高分子薄膜扩散到氧电极中进行电化学反应，电化学反应中产生的电流决定于扩散到氧电极的氧分子数，而氧的扩散速率又正比于样气中的氧含量，这样，该传感器输出信号大小只与样气中的氧含量相关，而与通过传感器的气体总量无关。
通过外部电路的连接，反应中的电荷转移即电流的大小与参加反应的氧成正比例关系。
采用此方法进行测氧，可以不受被测气体中还原性气体的影响，免去了许多的样气处理系统。
它比老式“金网-铅”原电池测氧更快速，不需要漫长的开机吹除过程，“金网-铅”原电池样气直接进入溶液中，导致仪器的维护量很大，而燃料电池法样气不直接进入溶液中，传感器可以非常稳定可靠的工作很长时间。
近代物理实验课件：燃料电池综合实验指导及操作说明书
ZKY-RLDC燃料电池综合特性实验仪实验指导及操作说明书成都世纪中科仪器有限公司地址：成都市人民南路四段9号中科院成都分院邮编：610041电话：（028）85247006 85243932 传真：（028）85247006网址； E-mail: ZKY@ZKY.C n燃料电池综合特性实验仪燃料电池以氢和氧为燃料，通过电化学反应直接产生电力，能量转换效率高于燃烧燃料的热机。
燃料电池的反应生成物为水，对环境无污染，单位体积氢的储能密度远高于现有的其它电池。
因此它的应用从最早的宇航等特殊领域，到现在人们积极研究将其应用到电动汽车，手机电池等日常生活的各个方面，各国都投入巨资进行研发。
1839年，英国人格罗夫（W. R . Grove）发明了燃料电池，历经近两百年，在材料，结构，工艺不断改进之后，进入了实用阶段。
按燃料电池使用的电解质或燃料类型，可将现在和近期可行的燃料电池分为碱性燃料电池，质子交换膜燃料电池，直接甲醇燃料电池，磷酸燃料电池，熔融碳酸盐燃料电池，固体氧化物燃料电池6种主要类型，本实验研究其中的质子交换膜燃料电池。
燃料电池的燃料氢（反应所需的氧可从空气中获得）可电解水获得，也可由矿物或生物原料转化制成。
本实验包含太阳能电池发电（光能－电能转换），电解水制取氢气（电能－氢能转换），燃料电池发电（氢能－电能转换）几个环节，形成了完整的能量转换，储存，使用的链条。
实验内含物理内容丰富，实验内容紧密结合科技发展热点与实际应用，实验过程环保清洁。
能源为人类社会发展提供动力，长期依赖矿物能源使我们面临环境污染之害，资源枯竭之困。
为了人类社会的持续健康发展，各国都致力于研究开发新型能源。
未来的能源系统中，太阳能将作为主要的一次能源替代目前的煤，石油和天然气，而燃料电池将成为取代汽油，柴油和化学电池的清洁能源。
实验目的1、了解燃料电池的工作原理2、观察仪器的能量转换过程：光能→太阳能电池→电能→电解池→氢能(能量储存)→燃料电池→电能3、测量燃料电池输出特性，作出所测燃料电池的伏安特性（极化）曲线，电池输出功率随输出电压的变化曲线。
氧气分析仪使用说明书
PF8000 在线自动校准氧气分析仪使用说明书日本ENERGY SUPPORT CORPORATION北京牡丹联友电子工程有限公司一.前言PF8000氧气分析仪是北京牡丹联友电子工程有限公司引进日本 Energy Support公司的最新一代氧气分析仪技术生产的，其中主要部件氧气传感器、测量电路均为日本Energy Support公司生产，整机可靠性高、寿命长、测量准确，并具有在线自动单点（空气）校准和自动参数修正功能。
产品适合于燃煤锅炉、燃气锅炉、焦炉、窑炉、熔解炉、垃圾焚烧炉、纯净气体制造等工业现场，用于燃烧管理、排放监测和工业过程控制。
二.氧气分析仪结构和特点2.1.系统结构PF8000氧气分析仪主要由氧气传感器组件，变送器组件和校准组件三部分组成，其中传感器组件包括氧气传感器、取样管、电磁阀、节流阀、机箱等，变送器组件包括测量和校准电路、变送输出和控制电路、直流稳压电源、机箱等，校准组件包括空气压缩机等。
其中校准组件为选配件，适用于烟道零压或正压状态。
系统见图？2.2.主要特点⑴使用双测量池（浓差电势，限界电流）氧化锆传感器，长寿命、高精度，无零点漂移，且无需参比空气。
⑵在线自动校准，可设定校准周期，自动进行校准和修正，保证长期稳定性及测量精度。
⑶单点校准，只需空气做一点校准，不需要氧标准气，节省费用。
⑷低功耗, 小型化设计。
三.氧气传感器工作原理3.1.结构和功能⑴加热器：氧化锆传感器被加热至800℃⑵传感池：1）使基准氧气室氧气浓度达到100％2）测量气体检测室的氧气浓度（详细解释见下列）⑶氧泵池：使气体检测室的氧气浓度为0％（详细解释见下列）⑷气体检测室：通过气体扩散孔采集样气⑸基准氧气室：通过基准氧气电流保持100％的氧气3.2.高温下氧化锆传感器的特点⑴电极两端氧气浓度不同时，发生氧离子传导，产生电动势（氧浓差电池原理）。
⑵电极间通过电流，氧离子与电流成相反方向移动（氧泵原理即氧限界电流）。
EN-500微量氧分析仪说明书
EN-500型微量氧分析仪使用说明书上海英盛仪器有限公司Shanghai ENCEL Instrument Co.LTD目录1. 概述 (2)2. 技术性能指标 (2)3. 仪器安装与接线 (3)4. 面板按键操作说明 (4)5. 仪器的使用 (4)6. 仪器调校 (7)7. 日常使用与维护 (9)8. 贮存与保修 (10)9. 成套产品清单 (10)敬告用户在使用仪器前请仔细阅读本说明书；·必须保证仪器的进气压力不大于O.1MPa(0.05MPa最佳)；·必须保证仪器的进气浓度不超过测量范围：·不通气时，必须将平面进样阀置于“关”位置。
1．概述EN-500A型微量氧分析仪采用了进口高性能的电化学式气体传感器和微处理机技术，具有LCD显示、上下限报警、标准信号输出及继电器触点报警输出等功能。
适用于对氮气、氢气、氩气等还原性气体中的微量氧进行连续检测。
图1仪器外形图主要特点：·选用进口燃料电池式微量氧检测元件，具有寿命长，反应速度快等。
·适用于氮气、氢气、氩气等还原性气体中微量氧的测量。
·采用全中文人机对话菜单，操作直观方便。
·采用大屏幕点阵液晶显示，可同时显示氧量、日期、时间等参数。
·上、下限报警点可在全量程范围内任意设置。
·具有无纸记录仪功能，自动记录氧浓度随时间的变化曲线·输出0～10或4～20mA标准信号。
·标准的RS232通讯口，可以连接串口打印机或与计算机实现双向通讯。
2．技术性能指标：2.1 测量范围：0～10ppm、0～100ppm、0～1000ppm2.2 测量精度：＞l0ppm±3% FS、≤10ppm±5% FS2.3 输出：0～10mA (0～1.6kΩ) 或4～20mA (0～800Ω)2.4 重复性：≤±2% FS2.5 功耗：≤8W2.6 电源：220V AC±22V AC，50Hz±1Hz2.7 环境温度：0～40℃2.8 样气流量：300ml／min2.9 进气压力：＜0.1Mpa (0.05MPa最佳)2.10 进气温度：0～40℃2.1 1 报警接点容量：265V AC／1A2.12 外型尺寸：144×144×250 mm2.13 仪器重量： 4.0kg3. 仪器安装与接线3.1 仪器为盘装式，外形见图1，开孔尺寸为138×138mm。
LSOP008便携式氧分析仪操作程序
便携式氧分析仪操作程序
文件号:LSOP-008拟定日期更新日期生效日期拟定者更新者审核者批准者2013-11-082013-11-08
一、适用范围：
工厂内的两台便携式氧分析仪（微量氧GPR1200和常量氧GPR3500）
二、概述：
氧分析仪操作说明
三、内容：
1 分析仪开机：长按分析仪面板上的ON/OFF键两秒分析仪将开机
2 接管：将现场的样气管线接到分析仪的样气进口（GPR3500将取样管线接到标识
有“SAMPLE IN”的接口,GPR1200接到分析仪流量计进口接头）
3 进气压力：缓慢打开现场取样阀，控制进气压力在30KPa—200KPa，流量控制
在2SCFH（GPR1200将样气接入后，将分析仪上的的两通阀打到旁通位置3-5min
再进行测量）
4 读数：样气通入后等待读数稳定2-3min后读取数值，数值即为所测样气的氧含
量
5 关机：长按分析仪面板上的ON/OFF键两秒分析仪将关机，电池使用完后用充
电器充满电即可
Guidelines Page 1 of 1。
A4版2100使用说明书1
目录
1、简介 ............................................................................................................................................................. 2 2、仪器主要技术指标 ..................................................................................................................................... 2 3、仪器外形与结构 ......................................................................................................................................... 3 4、仪器的安装和使用 ..................................................................................................................................... 3
DH-2100 型电化学微量氧分析仪设计为在线连续工作或间断工作方式，采用高亮度 LED 数字显示氧含量，清晰直观，可视距离远。仪器可按现场工艺要求，可任意设定待 测气体氧量的上、下限报警控制点。当氧量超限时，仪器发出声光报警和输出开关信号， 为闭环控制提供方便。仪器设有 4～20mA 电流信号输出及 RS-232 通讯口，可与计算机 连接，进行数据的传-2100 型 电化学微量氧分析仪 使用说明书
氧分析仪学习课件 文档 (2)
氧气分析仪QUICK START 4000 series一、准备工作:1、检查标准气体的压力，低于5公斤就不能继续使用。
2、检查分析仪器是否通电，若没有通电，接通电源时候要预热两到三个小时。
3、分析小屋里的温度不能过高，控制在25度左右，最好是保证空调正常运行。
4、检查进出气得气源管接口是否松动，保证不漏气。
二、标定工作：1、打开标准氮气，标准氧气，标准一氧化碳气，分别调节压力都到0.2兆帕，打开标气进口阀门。
注意：标定那个分析仪，开那个分析仪的阀门（calibrateA或者calibrateB）2、分析仪的面板上调节进气量，旋动旋钮，让浮子指示刻度在1.0到1.5之间3、开始标定：首先是零点标定：打开氮气阀门（注意：零点气体是氮气）按下menu（菜单）——用方向键选择calibrate——提示输入密码4000（用方向键输入数字）——按下enter——选择manual cal——按下enter——选择low cal——输入低限值0——按下enter——选择Y——按下enter——等待20到50秒——按下measure回到主界面标定完毕，此时表上显示的是零，就是零点气体的氧气含量。
再次是高限标定：把氮气阀门关掉，打开标准氧气进气阀门，等待一分钟左右，让标准气体置换一下。
按下menu（菜单）——用方向键选择calibrate——提示输入密码4000（用方向键输入数字）——按下enter——选择manual cal ——按下enter——选择high cal——输入高限值（此时是标准氧气含量数值百分数）——按下enter——选择Y——按下enter——等待20到50秒——按下measure回到主界面，此时表面显示的是标准氧气含量值。
注：其他步骤同标低限一样，把low cal换成high cal 把高限值输入标气的标气含量数值百分数标定分析仪B时，有两个分析量，一个氧气，一个一氧化碳，我们在输入密码之后会看到有两个标定的选项，用上下键就可以选择标定氧气或者是对一氧化碳气体，其他步骤同上面一样。
氧分析仪操作指引
TAI311便携式微量分析仪的操作指引
（用于检测氮、氩气、氢的含氧量）
1、检查电池的电量如需要充电，在接上电源前必须先将量程档调到
“OFF”处。
2、缓慢调节“样品气流量调节阀”，手心靠近排气口能感觉到有气排
出。
3、先吹扫连接管道，至少吹扫30秒。
4、安装排气接头，再装进气接头。
（安装时千万不要将安装的先后顺
序搞错，并且注意安装动作要快，从而防止空气从排气接头处流入。
）
5、将量程档调到0~10ppm档，然后观察读数所处的范围，逐渐调到
适当的量程档（如发现氧气含量很高，超出10ppm范围，应尽快读数和拆去接头，以免缩短燃料电池的寿命，时间不要超过5分钟。
）
6、当读数稳定时，按“SPAN”按钮，并将读数设定与标准气的含氧
量值相符，按“start”启动标定，按“finish”结束标定（注明：标定时仪器的“filter”先择2，完成标定后选择6）。
7、为了延长燃料电池的寿命，缩短下次使用时吹扫时间，应该用高
纯氮或氩气或氢气吹扫待用。
8、分析完毕从仪器卸下气体取样接头，应按先卸进气接头后排气接
头顺序。
（动作要快，防止空气从排气接头渗入）。
9、如果是新的传感器，可以采用简易的校验方法，先关闭分析仪，
先按“off”键，并同时按“enter”键，分析仪可自动校准，不需要标准气。
备注：0~10PPM量程采用的标准气规格为，氮中氧含量7~9ppm。
氧分析仪说明书
注意事项！使用及保存注意事项●仪器在使用过程中不可打开外壳，避免发生烫伤及触电危险。
●仪器在使用、存放、及运输过程中应避免强烈震动，以免损坏氧化锆传感器。
●仪器在存放期间应保持清洁，要防止仪器受潮，进排气嘴应加盖防尘帽，以防落入异物及灰尘。
请严格遵守注意事项，否则将造成人为测量误差或重大事故！！！服务与保证仪器自出厂之日起，仪器的保修期限为一年。
凡在此期限内，工作人员在正常操作的情况下，仪器出现的软件或硬件的故障，我公司均负责免费维修及更换零部件。
若由于工作人员违反操作规程、不严格按照使用说明操作仪器以及由于不可抗拒的因素而对仪器造成的损坏，我公司不负责免费维修。
如需维修，我公司将根据损坏情况适当收取维修成本费用。
如有用户需要，我公司也可指派技术人员进行现场培训。
如果您对本公司的仪器在使用和操作过程中，还有什么疑问及要求请及时与我们联系，以便我们能给您提供更完善的服务。
联系方式见封底。
一、概述该氧分析仪是利用氧化锆氧浓度差电池作为检测传感器的氧量分析仪器。
该仪器测控系统采用了最新型的单片机计算与控制系统，LED显示器；具有技术先进、精度高、响应快、性能稳定、功能齐全、操作方便、气体分析过程连续等特点；它不仅可测量锅炉燃烧过程中残余氧量，而且可以用于热力学研究，气体制造厂氧含量的连续监测、均热炉燃烧过程中的控制、化工、冶金、电子工业、医疗等方面的气体中氧含量的检测。
本公司生产的测量氧探头分为中温型、低温型、高温型，其基本参数及使用性能如下表1所示：二、工作原理2.1氧化锆原理图仪器的工作原理如图1.0所示。
它主要由气路系统、氧化锆传感器、微机测控系统三部分组成。
图1.0 测量原理框图2.2氧化锆传感器氧化锆传感器是由氧化锆陶瓷材料制成的氧浓度差电池，在高温时氧化锆具有氧离子的传导特性，当氧化锆管的两个电极之间的氧分压不同时，氧浓度差电池产生一个与氧浓度成比例的电势，电势大小按下式计算：E =ln式中：R ——理想气体常数F ——法拉第常数T ——氧化锆加热炉绝对温度(K) ｎ——电极反应的电子交换数目 P 0 ——空气中氧分压（20.9%）RT 2nP 0 PP ——样气中的氧分压通过测量氧浓度差电池的电动势E与温度T，就可以计算出样气中的氧分压，即氧含量。
311TCXL微量测氧仪操作规程
311TCXL微量氧操作规程
1.微量氧仪器工作原理
311TCXL氧分析仪使用电化学传感器——燃料电池检测器来完成气体中氧含量的测定，燃料电池检测器由一个阳极电解质和一个阴极电解质组成，当被测气体进入燃料电池检测器，气体中氧在阳极上被还原成氢氧根离子，二氢氧根离子又在阳极上被氧化。
阴极反应：O2+2H2O——4OH
阳极反应：2Pb+4OH——2Pb（OH）2+4e
总反应：2Pb+2H2O——2Pb（OH）2
因此，在燃料电池的两级间产生电流，此电流的大小与被测气体中的氧含量有一定的比例关系，通过测量电流的大小就可以测出气体中的氧含量。
2.工作条件
2.1 样品气取样管路使用不锈钢管或铜管
2.2 样品气入口压力一般应在0.5-1.5kgf/cm2
（最佳为1kgf/cm2）,1kgf/cm2≈0.1MPa
2.3 仪器出口：当样品通入仪器前，必须把出气阀打开，避免检测器憋压，造成检测器损坏，出口可以接流量计，样品气流量50mL/min。
3.操作步骤：
3.1 操作步骤
3.1.1 打开被测样气吹2分钟后
3.1.2 连接仪器，仪器置PURGE吹扫位置吹扫
3.1.3 吹扫3分钟之后置SAMPLE取样位置，同时按下电源按钮进行测量，直到数字显示稳定后读数
3.1.4 测定完后打到不使用时仪器置吹扫位置
3.2 仪器校准方法
3.2.1 打开标准气（氧含量在10PPM以下，以氮气为平衡气）吹2分钟后
3.2.2 连接仪器，仪器置PUEGE吹扫位置吹扫
3.2.4 吹扫3分钟后置SAMPLE取样位置，同时按下电源按钮进行测量，直到数字显示稳定后读数
3.2.4 测定完后打到不使用时仪器置吹扫位置。
DF310E微量氧分析仪(中文)
氧分析仪实用说明一．添加电解液电解液具有腐蚀性，添加时要做好防护添加步骤：1.用活扳手把进气管（INLET）上卡套及螺帽卸下。
2.打开前盖，把在氧气探头附近的9针插子从接头处拔开3.探头前面，两个固定架上的拇指螺丝松开。
4.将探头整体向前拉出一段，可以看到流量计上端连接的软管，软管与流量计的连接处是快速接头，这时按图示拆下软管。
5.从仪器上把探头整体拿出6.打开盛装电解液罐的盖子，倒入其中一瓶电解液，使之完全流入罐。
7.重装完毕，盖上盖子拧紧以防电解液泄露。
8.重新装回探头的顺序为4-1步骤9.添加电解液完成后需静止60分钟，再通气使用。
二．采样气体连接设备：1.采样气入口/出口都在仪器的尾端，如下图：采样气入口和出口提供了可供连接1/8”不锈钢管的接头。
在设备上连接任何气管都要充分的连接。
别用扳手把背板螺帽不要拧太紧。
2.净化设备提供给设备的标样氮气含氧量浓度越低越好。
如果氧分仪的出口直接通大气，这时在出口处要加压力调节阀，使出口气体流量在1.0 SCFH，这样不会因为过压而损坏探头。
仪器的背压不要超1.0psig。
如装置输出口的气管安装过长（>1.8m）,产生的背压将加在氧气探头上，导致超过允许值。
如上述原因，两种方法解决：1）出口换成1/4inch管；2）尽量减少输出管弯迂。
三．电池充电氧分析仪接通交流电源，打开箱盖前门，把开关打到“1”即开的位置。
（充满电时间为12小时；如泵运行，充满时间为16小时）1 用电池模式下，LCD显示屏右下方显示“BAT”,电池电量低时，显示屏右下方显示“LOW”另外可以发出滴滴报警，如果电池电量太低，分析仪会自动停机。
2 用交流电模式下，电池电量低时，在屏幕右方显示“CHG”,充满电时，右下方没有任何显示。
四．开机操作1.开机设备交流电源电压围：100-240VAC，送电前，确定仪器部电源开关OFF（“0”）位置，这时再接交流电源。
注意：送电前必须检查电源开关位于OFF位置才能接交流电源。
昶艾氧气分析仪使用说明书
