工程细部构造做法
![工程细部构造做法](https://img.taocdn.com/s3/m/ea32256e8f9951e79b89680203d8ce2f00666508.png)
细部做法(XX楼)一、屋面工程1、保温上人屋面:●40厚C20细石混凝土保护层,内配钢筋为φ4@200×200冷拔丝,表面压光,设间距≦6000分隔缝,钢筋在缝内断开。
成品塑料分格条上宽30mm,下宽20mm。
待混凝土终凝后取出,缝内沥青油膏嵌缝。
(甲方分包)●阻燃挤塑聚苯板粘贴(甲方分包)。
●4mm厚聚酯胎SBS-1型改性沥青防水卷材,同性胶粘剂二道沿墙上翻250mm以上(高度自屋面完成面的最高点算起)(甲方分包)●20厚1:3水泥砂浆找平层●1:6水泥炉渣找坡,最薄处30厚(坡度详见各子项屋顶排水设计)6m×6m分格留槽,槽内至女儿墙设Φ25PVC通气管,间距3m●2mm厚聚氨酯涂膜防水层一道(甲方分包)●女儿墙墙面20mm厚1:2.5水泥砂浆抹灰,两遍成活,阴阳角做圆弧角处理●钢筋混凝土结构层,原浆压光2、保温不上人屋面:●40厚C20细石混凝土保护层,内配钢筋为φ4@200×200冷拔丝,表面压光,设间距≦6000分隔缝,钢筋在缝内断开。
成品塑料分格条上宽30mm,下宽20mm。
待混凝土终凝后取出,缝内沥青油膏嵌缝。
●厚阻燃挤塑聚苯板粘贴(甲方分包)●4mm厚聚酯胎SBS-1型改性沥青防水卷材,同性胶粘剂二道沿墙上翻250mm以上(高度自屋面完成面的最高点算起)(甲方分包)●20厚1:3水泥砂浆找平层● 1:6水泥炉渣找坡层,最薄处30厚(坡度详见各子项屋顶排水设计)●钢筋混凝土结构层,原浆压光3、不保温不上人挑板,雨棚顶面等处●20厚1:3水泥砂浆● 1.5mm厚聚氨酯涂膜防水层,上翻300mm(甲方分包)●钢筋混凝土板面清理,1:3水泥砂浆找补二、楼地面做法厨房、卫生间、阳台防水保护层施工时长方向按800-1000间距嵌玻璃条。
1、候梯厅、走道、前室:●面层二次装修考虑●钢筋混凝土结构层2、水泵房、水箱间、湿式报警阀间地面:●30厚C20细石混凝土面层压光● 1.5mm厚JS防水涂膜(由防水单位施工)●20厚1:2.5水泥砂浆找平层●250厚1:6水泥炉渣回填层●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层3、低压配电室、值班室地面:●100厚C20混凝土垫层●900厚级配砂卵石回填层,分层夯实●钢筋混凝土结构层4、柴油发电机房、储油间地面(混凝土地面):●20mm厚1:3水泥砂浆面层压光●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层5、机动车库:●机动车库最薄处40厚C20砼面层压光●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层6、地下室入口车道●机动车库最薄处50厚C30砼,内配钢筋¢6@250,单层双向,刻纹●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层7、风机房、设备间地面:●20厚1:3水泥砂浆面层,表面撒1:1水泥砂子提浆抹光●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层8、消防水泵房地面(混凝土楼面,有防水层)●20mm厚水泥砂浆面层,表面撒1:1水泥砂子提浆抹光● 1.5mm厚JS防水涂膜(甲方分包)●20厚1:2.5水泥砂浆找平层●1:6水泥炉渣回填层●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层9、积水坑地面(水泥砂浆地面,有防水层):●20厚1:3水泥砂浆面层,刮平,找微坡向集水点● 1.2mm厚JS防水涂膜(甲方分包)●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层10、消防水池:●20厚1:3水泥砂浆面层,刮平,找微坡向集水点● 1.5mm厚JS防水涂膜(甲方分包)●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层11、电梯机房、电井:●20mm 厚1:3水泥砂浆面层压光●钢筋混凝土结构层12、水管井:●20mm厚1:3水泥砂浆压光,1%找坡,坡向地漏,表面压光● 1.5 mm厚JS防水层涂膜,上翻300mm(甲方分包)●钢筋混凝土结构层13、商业、储藏室、物管、办公、卧室、客厅、餐厅●20mm厚1:2.5水泥砂浆拉毛(商铺、办公室、客厅居中嵌玻璃条一道,卧室在门口嵌玻璃条一道)●水泥浆水灰比0.4至0.5结合层一道●钢筋混凝土结构层14、卫生间1(公共卫生间)●面层二次装修考虑●30mm厚C20细石混凝土保护层,坡向地漏,最薄处10mm,拉毛●2mm厚聚氨酯涂膜防水,沿墙上翻300,门洞处向房间内延伸300,洗手盆位置上翻参考墙面做法。
屋面防水做法和细部构造
![屋面防水做法和细部构造](https://img.taocdn.com/s3/m/e55a8a08ccbff121dc36832c.png)
屋面防水做法和细部构造发表于2010-4-15 8:14:47分使用道具小中大楼主一、屋面卷材防水施工:1、基地清理,符合要求,无积水;2、找平层:基层与突出屋面结构(女儿墙、山墙、天窗壁、变形缝、烟囱等)的交接处和基层的转角处,找平层均应做成圆弧形。
找平层宜设分格缝,并嵌填密封材料。
分格缝应留设在板端缝处,其纵横缝的最大间距:水泥砂浆或细石混凝土找平层,不宜大于6m;沥青砂浆找平层,不宜大于4m。
3、结合层处理。
4、卷材铺设:卷材铺贴方向应符合下列规定:屋面坡度小于3%时,卷材宜平行屋脊铺贴;屋面坡度在3%~15%时,卷材可平行或垂直屋脊铺贴;屋面坡度大于15%或屋面受振动时,沥青防水卷材应垂直屋脊铺贴,高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直屋脊铺贴;上下层卷材不得相互垂直铺贴。
卷材的铺贴方法应符合下列规定:卷材防水层上有重物覆盖或基层变形较大时,应优先采用空铺法、点粘法、条粘法或机械固定法,但距屋面周边800mm 内以及叠层铺贴的各层卷材之间应满粘;防水层采取满粘法施工时,找平层的分格缝处宜空铺,空铺的宽度宜为100mm;在坡度大于25%的屋面上采用卷材作防水层时,应采取防止卷材下滑的固定措施。
屋面卷材防水层施工时,应先做好节点、附加层和屋面排水比较集中等部位的处理;然后,由屋面最低处向上进。
铺贴天沟、檐沟卷材时,宜顺天沟、檐沟方向,减少卷材的搭接。
当铺贴连续多跨的屋面卷材时,应按先高跨后低跨、先远后近的次序。
铺贴卷材应采用搭接法。
平行于屋脊的搭接缝,应顺流水方向搭接;垂直于屋脊的搭接缝,应顺年最大频率风向搭接。
叠层铺贴的各层卷材,在天沟与屋面的交接处,应采用叉接法搭接,搭接缝应错开;搭接缝宜留在屋面或天沟侧面,不宜留在沟底。
上下层及相邻两幅卷材的搭接缝应错开,各种卷材的搭接宽度应符合规范要求。
天沟、檐沟、檐口、泛水和立面卷材收头的端部应裁齐,塞入预留凹槽内,用金属压条钉压固定,最大钉距不应大于900mm,并用密封材料嵌填封严。
住宅坡屋面细部构造标准做法
![住宅坡屋面细部构造标准做法](https://img.taocdn.com/s3/m/c6a02cf4bd64783e09122bda.png)
住宅坡屋面细部构造标准做法目录2.1 檐口 (2)2.2挂瓦条、顺水条 (2)2.3檐沟 (3)2.4脊瓦、斜天沟 (4)2.5泛水 (5)2.6避雷带 (6)2.7出屋面烟道、管道 (8)2.8砂浆卧瓦层檐口、檐沟做法 (9)2.1 檐口2.1.1反檐预留钢筋长度,按照屋面各层厚度增加70mm预留,在主体混凝土浇筑完成后二次浇筑。
2.1.2滴水线采用20×20成品滴水线,距外侧20mm。
2.2挂瓦条、顺水条2.2.1持钉层35厚C20混凝土,内配φ4@100×100钢筋网片。
2.2.2顺水条—25×5扁钢,中距500,采用3.5×40水泥钉间距600固定。
2.2.3挂瓦条L30×4,间距按瓦规格。
2.3檐沟2.3.1屋面瓦伸出檐沟不少于50mm,防水附加层上翻至坡屋面500mm。
2.3.2滴水线采用成品滴水线距外侧60mm,宽×深=20mm×30mm。
2.3.3檐沟内落水口参考1.6平屋面落水口做法。
2.4脊瓦、斜天沟2.4.1脊瓦卧瓦层高出斜屋面瓦80mm,卧瓦层采用1:3聚合物纤维砂浆。
2.4.2屋脊两端找平层设置2φ6通常钢筋与φ4钢筋网片绑扎。
2.4.3屋面板内预埋φ10锚筋伸出屋面200mm间距900mm,与钢筋网片连接。
2.4.4阴角部位防水附加层伸入坡屋面不小于500mm。
2.4.5斜天沟两侧瓦应切割整齐,边缘平整,沟两侧采用聚合物砂浆封堵抹平,沟边的瓦均应与挂瓦条钉牢。
2.5泛水2.5.1小于90°部位的泛水采用成品耐候型自粘聚合物沥青泛水带,大于90°的部位采用聚合物砂浆抹成圆弧角。
2.6避雷带2.6.1避雷带支架采用成品支架,除避雷引下线外其他部位严禁在屋面瓦上打孔。
2.6.2瓦卡的长度和煨弯按瓦形状制作。
2.7出屋面烟道、管道参考12YJ5-2第K112.7.1出屋面烟道卷材采用自攻钉固定,密封膏缝严,外侧聚合物砂浆抹面,做法详见上图。
屋面工程细部构造方案

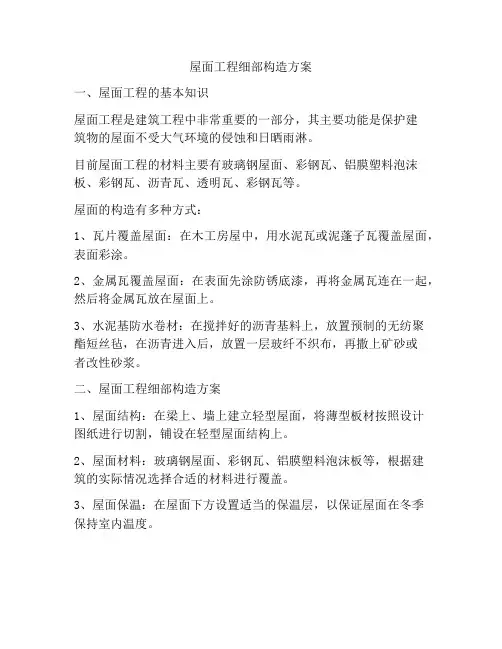

![屋面工程细部构造方案](https://img.taocdn.com/s3/m/410f6d745627a5e9856a561252d380eb629423df.png)
屋面工程细部构造方案一、屋面工程的基本知识屋面工程是建筑工程中非常重要的一部分,其主要功能是保护建筑物的屋面不受大气环境的侵蚀和日晒雨淋。
目前屋面工程的材料主要有玻璃钢屋面、彩钢瓦、铝膜塑料泡沫板、彩钢瓦、沥青瓦、透明瓦、彩钢瓦等。
屋面的构造有多种方式:1、瓦片覆盖屋面:在木工房屋中,用水泥瓦或泥蓬子瓦覆盖屋面,表面彩涂。
2、金属瓦覆盖屋面:在表面先涂防锈底漆,再将金属瓦连在一起,然后将金属瓦放在屋面上。
3、水泥基防水卷材:在搅拌好的沥青基料上,放置预制的无纺聚酯短丝毡,在沥青进入后,放置一层玻纤不织布,再撒上矿砂或者改性砂浆。
二、屋面工程细部构造方案1、屋面结构:在梁上、墙上建立轻型屋面,将薄型板材按照设计图纸进行切割,铺设在轻型屋面结构上。
2、屋面材料:玻璃钢屋面、彩钢瓦、铝膜塑料泡沫板等,根据建筑的实际情况选择合适的材料进行覆盖。
3、屋面保温:在屋面下方设置适当的保温层,以保证屋面在冬季保持室内温度。
4、屋面排水:在屋面设计中,要设置好排水系统,包括排水沟、排水管道等,以保证雨水能够迅速流走,避免积水对屋面造成损坏。
5、屋面防水:在屋面工程中,要采用专业的防水材料,进行屋面防水工程,以避免雨水渗透导致屋面漏水。
6、屋面质量控制:在屋面工程中要严格遵守质量控制标准,检测材料的质量,施工工艺的合理性,以保证屋面的使用寿命和安全性。
7、屋面设施:在屋面工程中,要根据建筑的实际需求,设置适当的设施,包括屋面通风、采光、烟囱等。
8、屋面装饰:在屋面工程中,可以根据建筑的整体风格,进行一定的装饰,如设置花园、露台等。
9、屋面安全:在屋面工程中,要加强对屋面的安全防护,设置防护栏杆、护栏等,可避免意外伤害。
以上是关于屋面工程细部构造方案的介绍,屋面工程的细节需要根据现场实际情况和设计要求进行具体规划,以保证屋面工程的质量和安全。
屋面工程细部做法ppt课件
![屋面工程细部做法ppt课件](https://img.taocdn.com/s3/m/6d6d428aa0c7aa00b52acfc789eb172ded639906.png)
contents
目录
• 屋面工程概述 • 屋面细部构造及做法 • 典型屋面工程细部做法实例 • 屋面工程细部做法质量控制与验收
CHAPTER 01
屋面工程概述
屋面工程定义与功能
定义:屋面工程是指建筑物顶部外表面 的覆盖层,起保护建筑物内部结构和外 部环境的作用。
美观:提升建筑物外观美感,体现建筑 风格和特点。
严格按照设计图纸进行施工,确保施工质量。 加强施工现场管理,确保施工安全。
CHAPTER 02
屋面细部构造及做法
屋面防水层构造
01
02
03
防水材料选择
根据工程环境和防水要求 ,选择合适的防水材料, 如沥青防水卷材、高分子 防水卷材等。
防水层施工
清除基层表面杂物,确保 基层干燥、平整;按规范 铺设防水材料,注意材料 搭接、粘贴等细节。
隔热:阻挡太阳辐射热和室外高温对建 筑物内部的影响,维持室内舒适温度。
功能
防水:防止雨水渗入建筑物内部,保护 墙体、楼板和结构不受潮湿和损坏。
屋面工程类型及特点
平屋面
构造简单、排水迅速、适用于各种气候条件 。
种植屋面
美化环境、隔热效果好、需考虑防水和荷载 问题。
坡屋面
排水性能好、造型丰富、但施工较为复杂。
施工工艺
按照防水层设计要求,合理选择施工 工艺,确保防水层的厚度、搭接、收
头等细节处理符合规范要求。
基层处理
确保基层平整、坚固、无松动、起砂 、开裂等现象,处理基层的油污、灰 尘等杂物。
施工人员培训
对施工人员进行专业培训,提高其施 工技能和质量意识,确保施工质量。
工程验收标准与流程
验收标准:防水层不得有渗漏、起泡、龟裂等现象,搭接、 收头等细节处理符合规范要求,材料使用量符合设计要求。
屋面的细部构造防水要求
![屋面的细部构造防水要求](https://img.taocdn.com/s3/m/0681ede5294ac850ad02de80d4d8d15abe2300da.png)
屋面的细部构造防水要求屋面防水经常出现渗漏问题,不是在卷材防水层或刚性防水层常出现问题,而在于屋面细部构造做的不到位,小渗漏现象时常发生,所以对细部构造需要正确认识和掌握。
1屋面细部构造包括范围:屋面的天沟、檐沟、檐口、泛水、水落口、变形缝、伸出屋面管道等防水构造。
2.卷材或涂膜防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位,应增加卷材或涂膜附加层。
3.天沟、檐沟的防水构造应符合下列要求:1沟内附加层在天沟、檐沟与屋面交接处宜空铺,空铺的宽度不应小于200mm,保证附加层在防水卷材变形时有一定弹性,防止附加层被拉烈∙<J<o2卷材防水层应由沟底翻上至沟外檐顶部,卷材收头应用水泥钉固定,并用密封材料封严。
3涂膜收头应用防水涂料多遍涂刷或用密封材料封严。
4在天沟、檐沟与细石混凝土防水层的交接处,应留凹槽并用密封材料嵌填严密。
铺贴檐口800mm范围内的卷材应采取满粘法。
卷材收头应压入凹槽,采用金属压条钉压,并用密封材料封口。
涂膜收头应用防水涂料多遍涂刷或用密封材料封严。
檐口下端应抹出鹰嘴和滴水槽。
5.女儿墙泛水的防水构造应符合下列要求:铺贴泛水处的卷材应采取满粘法。
砖墙上的卷材收头可直接铺压在女儿墙压顶下,压顶应做防水处理;也可压入砖墙凹槽内固定密封,凹槽距屋面找平层不应小于25Omm,凹槽上部的墙体应做防水处理。
涂膜防水层应直接涂刷至女儿墙的压顶下,收头处理应用防水涂料多遍涂刷封严,压顶应做防水处理。
混凝土墙上的卷材收头应采用金属压条钉压,并用密封材料封严。
6.水落口的防水构造应符合下列的最低处,防水层贴入水落口杯内不应小于50mm o水落口周围直径500mm范围内的坡度不应小于5%,并采用防水涂料或密封材料涂封,其厚度不应小于2mm o水落口杯与基层接触处应留宽20mm、深20mm凹槽并嵌填密封材料。
7.变形缝的防水构造应符合下列要求:变形缝的泛水高度不应小于250mm o防水层应铺贴到变形缝两侧砌体的上部。
屋面细部构造设计说明
![屋面细部构造设计说明](https://img.taocdn.com/s3/m/206b09d00b4c2e3f5627635e.png)
屋面细部构造设计说明4.11.1 屋面的槽口、檐沟和天沟、女儿墙和山墙、水落口、变形缝、伸出屋面管道、屋面出入口、反梁过水孔、设施基座、屋脊、屋顶窗等部位,是屋面工程中最容易出现渗漏的薄弱环节。
据调查表明,屋面渗漏中70%是由于细部构造的防水处理不当引起的,说明细部构造设防较难,是屋面工程设计的重点。
随着建筑的大型化和复杂化以及屋面功能的增加,除上述常见的细部构造外,在屋面工程中出现新的细部构造形式也是很正常的,因此本规范未规定的新的细部构造应根据其特征进行设计。
本规范在有关细部构造中所示意的节点构造,仅为条文的辅助说明,不能作为设计节点的构造详图。
4.11.2 屋面的节点部位由于构造形状比较复杂,多种材料交接,应力、变形比较集中,受雨水冲刷频繁,所以应局部增强,使其与大面积防水层同步老化。
增强处理可采用多道设防、复合用材、连续密封、局部增强。
细部构造设计是保证防水层整体质量的关键,同时应满足使用功能、温差变形、施工环境条件和工艺的可操作性等要求。
4.11.3 参见本规范第4.6.3条的条文说明。
4.11.4 屋面的节点部位往往形状比较复杂,设计时可采用不同的保温材料与大面的保温层衔接,形成连续保温层,防止热桥的出现。
节点部位保温材料的选择,应充分考虑保温层设置的可能性和施工的可行性。
保证热桥部位的内表面温度不低于室内空气的露点温度。
4.11.5 滴水处理的目的是为了阻止槽口、檐沟外侧下端等部位的雨水沿板底流向墙面而产生渗漏或污染墙面;如滴水槽的宽度和深度太小,雨水会由于虹吸现象越过滴水槽,使滴水处理失效,故规定滴水槽的最小尺寸。
4.11.6 檐口部位的卷材防水层收头和滴水是檐口防水处理的关键,空铺、点粘、条粘的卷材在檐口端部800mm范围内应满粘,卷材防水层收头压入找平层的凹槽内,用金属压条钉压牢固并进行密封处理,钉距宜为500mm~800mm,防止卷材防水层收头翘边或被风揭起。
从防水层收头向外的檐口上端、外檐至檐口下部,均应采用聚合物水泥砂浆铺抹,以提高檐口的防水能力。
屋面细部构造各检验批
![屋面细部构造各检验批](https://img.taocdn.com/s3/m/872f512ecd7931b765ce0508763231126edb77c4.png)
屋面细部构造各检验批前言屋面作为建筑物的顶部结构,它的构造和质量对于建筑物的安全和使用寿命起着至关重要的作用。
建筑施工中屋面细部构造的施工质量、施工工艺、检验标准以及施工验收都是需要认真关注的。
检验项目结构单元屋面是由许多的结构单元组成的,每个结构单元都需要进行检验。
在屋面施工中,检验项目可以具体分为如下几个部分:•屋面基层: 检查基层表面的平整度、厚度等是否符合要求;•防水层: 检查防水层的面积、厚度、接口处是否施工牢固、是否有裂缝等情况;•保温层: 检查保温层的厚度、泡沫是否均匀、是否有空鼓、接口处是否施工牢固等情况;•面层: 检查面层的承重力是否符合要求、防裂能力是否强、地坪平整度是否达标等情况。
工艺流程在屋面施工中,有一定的工艺流程要求,需要进行较为细致的检验。
这些内容包括:•各构件的预制是否符合要求;•各构件的安装是否符合规定工艺要求;•各种连接件的使用是否符合规范。
施工验收屋面施工完成后,还需要进行一些施工验收来确保施工顺利进行。
•防水层的验收,包括线性尺寸、平整度、质量等方面的检验;•包括保温工程水平度、厚度等方面的验收;•平面布置及拼缝处理、面层接缝的验收;•屋面排水及排气系统的验收;•屋面防雷设施、附属设备的验收;•屋面使用性能的验收。
检验标准为了保证建筑物屋面的结构稳定性和防水性能,建筑施工中对于屋面的检验标准采用以下规范:-《屋面防水工程质量验收标准》; -《屋面防水工程验收规范》; -《建筑防水工程验收规范》。
在屋面施工过程中,要严格按照上述标准进行检验,发现屋面质量不予合格的,必须进行改正或重做,直到符合要求为止。
检验方法屋面构造的检验方法多种多样,比较常见的方法包括:•看:根据验收标准,对屋面结构单元及材料的外观进行观察,确保施工质量符合要求。
•量:根据验收标准,对屋面结构单元及材料的各项指标进行测量,确保施工质量的过程控制及结果符合要求。
•试:根据验收标准,对屋面结构单元及材料进行试验。
屋面防水做法和细部构造
![屋面防水做法和细部构造](https://img.taocdn.com/s3/m/79e2375f16fc700aba68fc33.png)
屋面防水做法和细部构造屋面防水做法和细部构造一、屋面卷材防水施工 1、基地清理符合要求无积水 2、找平层基层与突出屋面结构女儿墙、山墙、天窗壁、变形缝、烟囱等的交接处和基层的转角处找平层均应做成圆弧形。
找平层宜设分格缝并嵌填密封材料。
分格缝应留设在板端缝处其纵横缝的最大间距水泥砂浆或细石混凝土找平层不宜大于6m沥青砂浆找平层不宜大于 4m。
3、结合层处理。
4、卷材铺设卷材铺贴方向应符合下列规定屋面坡度小于 3时卷材宜平行屋脊铺贴屋面坡度在 315时卷材可平行或垂直屋脊铺贴屋面坡度大于 15或屋面受振动时沥青防水卷材应垂直屋脊铺贴高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直屋脊铺贴上下层卷材不得相互垂直铺贴。
卷材的铺贴方法应符合下列规定卷材防水层上有重物覆盖或基层变形较大时应优先采用空铺法、点粘法、条粘法或机械固定法但距屋面周边800mm 内以及叠层铺贴的各层卷材之间应满粘防水层采取满粘法施工时找平层的分格缝处宜空铺空铺的宽度宜为 100mm在坡度大于 25的屋面上采用卷材作防水层时应采取防止卷材下滑的固定措施。
屋面卷材防水层施工时应先做好节点、附加层和屋面排水比较集中等部位的处理然后由屋面最低处向上进。
铺贴天沟、檐沟卷材时宜顺天沟、檐沟方向减少卷材的搭接。
当铺贴连续多跨的屋面卷材时应按先高跨后低跨、先远后近的次序。
铺贴卷材应采用搭接法。
平行于屋脊的搭接缝应顺流水方向搭接垂直于屋脊的搭接缝应顺年?畲笃德史缦虼罱印, 闫烫母鞑憔聿脑谔旃涤胛菝娴慕唤哟τΣ捎貌娼臃ù罱搭接缝应错开搭接缝宜留在屋面或天沟侧面不宜留在沟底。
上下层及相邻两幅卷材的搭接缝应错开各种卷材的搭接宽度应符合规范要求。
天沟、檐沟、檐口、泛水和立面卷材收头的端部应裁齐塞入预留凹槽内用金属压条钉压固定最大钉距不应大于 900mm并用密封材料嵌填封严。
卷材防水层完工并经验收合格后应做好成品保护。
5、保护层施工保护层的施工应符合下列规定1绿豆砂应清洁、预热、铺撒均匀并使其与沥青玛蹄脂粘结牢固不得残留未粘结的绿豆砂。
