12李唐军实验报告光纤通信网中的误码率测量实验

合集下载

光纤通信系统中的误码率监测与优化研究

光纤通信系统中的误码率监测与优化研究光纤通信系统扮演着现代通信领域的重要角色，其高带宽、低损耗、抗干扰等特点使得其在长距离通信和大容量数据传输中有着广泛的应用。

然而，在光纤通信系统中，由于光纤本身的非线性和传输介质的各种干扰因素，误码率问题一直是制约系统性能的一个重要因素。

因此，误码率监测与优化在光纤通信系统研究中具有重要的意义。

误码率是衡量数据传输质量的重要指标，它描述了在传输过程中每一位被错误接收的概率。

光纤通信系统中的误码率受到多种因素的影响，包括光纤的色散、非线性效应、光源的频率偏移、光电器件的噪声等。

因此，对误码率进行实时监测和优化，可以帮助我们了解系统的性能状况，并采取相应的措施进行优化。

首先，误码率监测是保证光纤通信系统正常运行的关键环节。

通过实时监测误码率，我们可以及时发现和解决潜在的问题，避免系统出现故障。

现代的光纤通信系统通常会配备误码率监测功能，包括前向错误纠正码（FEC 码）和自动增益控制（AGC）等技术，用于检测和纠正传输中的错误。

这些监测功能不仅可以帮助我们及时发现故障，还可以提供关键的数据分析，为系统的优化提供参考。

其次，误码率优化在光纤通信系统中具有重要的意义。

通过降低误码率，我们可以提高数据传输的可靠性和稳定性，从而提升系统的性能。

误码率优化的方法有很多，其中包括：1.增加传输功率：提高光纤通信系统的传输功率可以增强信号的强度，减小信号与噪声的比率，从而降低误码率。

2.优化光源频率：光源的频率偏移是导致误码率增加的一个重要因素。

通过优化光源的频率，可以减小传输过程中位移引起的误码率增加。

3.采用前向错误纠正码：前向错误纠正码是一种在传输过程中添加纠错码的技术，可以提高系统对错误的容忍能力，降低误码率。

4.调整光纤参数：通过调整光纤的参数，如长度、衰减系数等，可以减小传输过程中的色散和非线性效应，从而降低误码率。

除了以上方法外，还可以通过改进光电器件的性能、优化传输模式和设计合理的调制解调技术等来降低误码率。

实验一光波分复用系统实验及其误码率测量

实验一光波分复用系统实验及其误码率测量一．实验目的1. 通过本实验，了解光波分复用传输系统的工作原理和系统组成。

2. 熟悉误码、误码率的概念及其测量方法。

二、实验原理（一）光波分复用系统光波分复用(Wavelength Division Multiplexing, WDM)技术是光纤通信系统中不同波长光信号的复用方式。

这种技术使原来只采用一个波长作为载波的单一光信道变为数个不同波长的光信道同时在光纤中传输，进而使光纤通信的容量成倍的提高。

最初的波分复用是由不同光纤通信窗口的中心波长复用，例如1.31μm/1.55μm的复用。

目前，光纤通信已发展成为光纤通信长波长窗口内间隔100GHz或200GHz的几十个波长甚至上百个波长的复用。

而光纤掺铒放大(EDFA)技术的兴起，使之与光波分复用技术结合建立起新一代的光纤通信系统。

因此掌握波分复用的基本概念是十分重要的。

本实验采用1.31μm/1.55μm双波长复用，并具有单向传输和双向传输两种方式，每一波长信道内传输一个由误码测试仪产生的存在一定误码率的数字信号，经过波分复用系统传输（复用，传输，解复用）后由光接收机变换为电信号。

经过光纤波分复用系统传输后的信号再与误码测试仪产生的信号进行比较。

本实验中所用AV5232E/AV5233C误码测试仪是可用于1-2次群(AV5233C可用于1-3次群)的端对端测试，环回测试和直线测试的基本设备，AV5233C的时钟频率包括2MHz，8MHz和34MHz,AV5232E的时钟频率包括2M和8M,可以自行设置从10-3—10-6的误码率，可输出AMI（交替传号反转码），HDB3（3阶高密度双极性码），RZ（归零码），NRZ（非归零码）四种码型，并可输出215-1，223-1伪随机二进制序列。

（1）单向光纤波分复用传输系统单向光纤波分复用传输系统如图1.1所示。

误码测试仪的发射部分提供某一码型的伪随机二进制序列,其码速可以为2MHz、8MHz或34MHz。

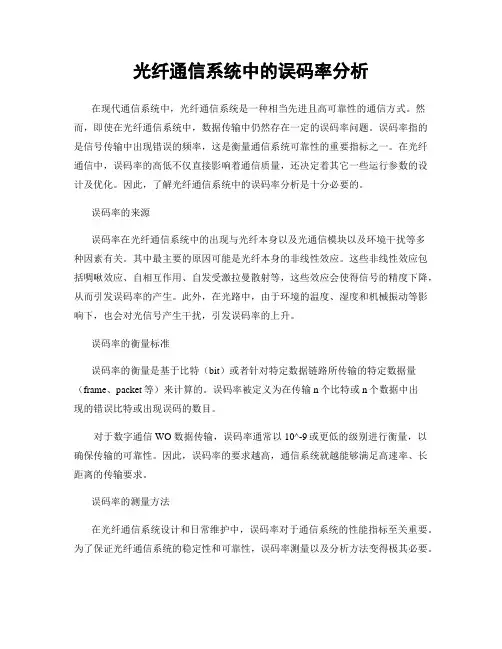

光纤通信系统中的误码率分析

光纤通信系统中的误码率分析在现代通信系统中，光纤通信系统是一种相当先进且高可靠性的通信方式。

然而，即使在光纤通信系统中，数据传输中仍然存在一定的误码率问题。

误码率指的是信号传输中出现错误的频率，这是衡量通信系统可靠性的重要指标之一。

在光纤通信中，误码率的高低不仅直接影响着通信质量，还决定着其它一些运行参数的设计及优化。

因此，了解光纤通信系统中的误码率分析是十分必要的。

误码率的来源误码率在光纤通信系统中的出现与光纤本身以及光通信模块以及环境干扰等多种因素有关。

其中最主要的原因可能是光纤本身的非线性效应。

这些非线性效应包括啁啾效应、自相互作用、自发受激拉曼散射等，这些效应会使得信号的精度下降，从而引发误码率的产生。

此外，在光路中，由于环境的温度、湿度和机械振动等影响下，也会对光信号产生干扰，引发误码率的上升。

误码率的衡量标准误码率的衡量是基于比特（bit）或者针对特定数据链路所传输的特定数据量（frame、packet等）来计算的。

误码率被定义为在传输n个比特或n个数据中出现的错误比特或出现误码的数目。

对于数字通信WO 数据传输，误码率通常以10^-9或更低的级别进行衡量，以确保传输的可靠性。

因此，误码率的要求越高，通信系统就越能够满足高速率、长距离的传输要求。

误码率的测量方法在光纤通信系统设计和日常维护中，误码率对于通信系统的性能指标至关重要。

为了保证光纤通信系统的稳定性和可靠性，误码率测量以及分析方法变得极其必要。

误码率的测量方法通常需要利用误码率模拟器和误码率测试仪进行，其中误码率模拟器可以产生已知误码率的信号，与真实信号混合后再进行误码率的测量。

而误码率测试仪则主要用于对传输数据的误码率进行实时检测。

在测试时，需要确保误码率测试仪的敏感度足够高，以确保准确地捕获到误码。

误码率的控制方法误码率的控制方法主要包括：增加发射光功率、降低接收光敏器件的噪声级、选择更好的调制格式、设计更好的光纤和连接器、加强光信号的前向纠错技术。

光纤通信系统的误码率性能分析与改进研究

光纤通信系统的误码率性能分析与改进研究光纤通信系统是现代通信领域中最重要的传输媒介之一。

它通过光信号传输数据，具有高带宽、低延迟和抗干扰能力强等优点，被广泛应用于互联网、无线通信等领域。

然而，在光纤通信系统中，由于多种因素的影响，误码率成为影响系统性能的重要指标。

本文将对光纤通信系统的误码率性能进行分析与改进研究。

首先，我们需要了解什么是误码率。

误码率（Bit Error Rate, BER）指的是在一定时间内，收发双方的接收机中出现的比特错误的数量与总的比特数之间的比值。

误码率越低，表示系统传输数据的可靠性越高。

在光纤通信系统中，误码率受到多种因素的影响。

其中包括光纤传输损耗、光纤衰减、光纤色散、光纤非线性效应等。

这些因素会导致光信号在传输过程中发生失真，从而增加误码率。

因此，我们需要对这些因素进行分析，并提出相应的改进方法。

首先，光纤传输损耗是导致误码率增加的重要因素之一。

光信号在光纤中传输时，会受到光纤材料本身的吸收和散射的影响，从而导致信号衰减。

为了降低光纤传输损耗，我们可以采用光纤材料质量好、损耗低的光纤，同时适当增加光纤的直径，减小光信号的传输损耗。

其次，光纤衰减也是影响误码率的重要因素。

光纤衰减是指光信号在光纤中传输过程中受到的能量损失。

光纤衰减的主要原因包括光纤材料的吸收和散射。

为了降低光纤衰减，可以选择具有低衰减系数的光纤材料，并采取适当的衰减补偿方法，如光纤放大器等。

此外，光纤色散也会对误码率造成影响。

光纤色散是指在光信号传输过程中，光的频率和相位随着传输距离的增加而产生的变化。

光纤色散会导致光信号的失真和扩散，从而增加误码率。

为了减小光纤色散的影响，可以采用光纤色散补偿技术，如光纤光栅等。

最后，光纤通信系统中的光纤非线性效应也会对误码率产生影响。

光纤非线性效应是指光信号在光纤中传输过程中，由于光强的非线性响应而引起的光信号失真。

光纤非线性效应会导致光信号的失真和相位失真，从而增加误码率。

光纤波分复用系统误码测试

1.时钟：内部时钟频率：2.048Mb/s±50ppm；8.448Mb/s±30ppm； 34.368Mb/s±20ppm。
2.图形：伪随机码（PRBS）：2151，2231；人工码：16 比特任意设置。 3.码型：AMI、HDB3、RZ、NRZ；电平：±2.37V±10%，±1V±10%；阻抗：75Ω(非平衡)；脉冲波形符合 ITUT Rec G.703 建议。 4.误码插入：103、104、105、106、单次。 ●接收部分： 5.接收部分的时钟、图形、码型均与发射部分相同，输入与发射部分的输出指标相同，数据输入自动 f 补偿。阻抗为 75Ω（非平衡），高阻≥1.5kΩ。 6.误码种类：比特误码、编码误码、FAS 误码、CRC4 误码。 7.误码及误码性能
T2(1550nm
Fiber
பைடு நூலகம்
Fiber
Multiplexer
Demultiplexer R1(1310nm
WDM
OADM
WDM
B
R2(1550nm
Add T3(1550nm) R3(1550nm)
Drop
C
图 172 误码特性测试方案图
实验需要在“光分插复用和波分复用通信系统”实验所搭建的系统上进行。
长期平均误码率简称误码率（BER：Bit Error Rate）它表示传送的码元被错误判决的概率，在实际测量中，常以长时间测量中误码数目与传送的总码元数之比来表示 BER。
BER 表示系统长期统计平均的结果，它不能反映系统是否有突发性、成
67
群的误码存在，为有效地反映系统实际地误码特性，还需要引入误码的时间百分数和误码秒百分数。在较长时间内观察误码，设 T（1 分钟或 1 秒钟）为一个抽样观察时间，设定 BER 的某一门限值为 M，记录下每一个 T 内的 BER，其中 BER 超过门限 M 的 T 次数与总观察时间内的可用时间的比，常用的有劣化分百分数（DM）和严重误码秒百分数（SES）。

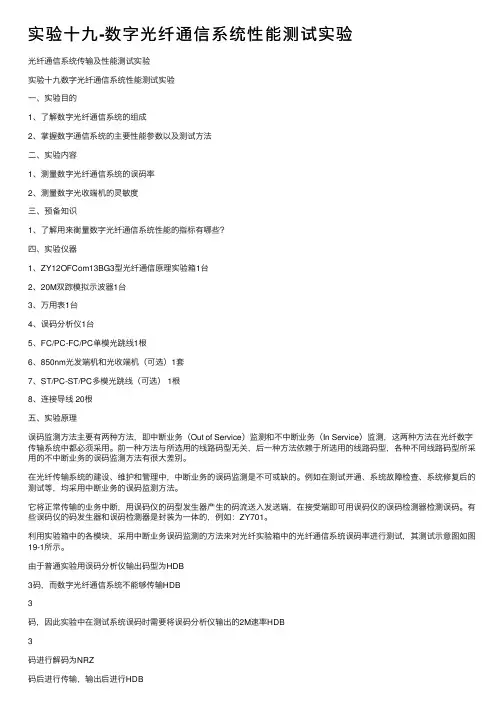

实验十九-数字光纤通信系统性能测试实验

实验⼗九-数字光纤通信系统性能测试实验光纤通信系统传输及性能测试实验实验⼗九数字光纤通信系统性能测试实验⼀、实验⽬的1、了解数字光纤通信系统的组成2、掌握数字通信系统的主要性能参数以及测试⽅法⼆、实验内容1、测量数字光纤通信系统的误码率2、测量数字光收端机的灵敏度三、预备知识1、了解⽤来衡量数字光纤通信系统性能的指标有哪些？四、实验仪器1、ZY12OFCom13BG3型光纤通信原理实验箱1台2、20M双踪模拟⽰波器1台3、万⽤表1台4、误码分析仪1台5、FC/PC-FC/PC单模光跳线1根6、850nm光发端机和光收端机（可选）1套7、ST/PC-ST/PC多模光跳线（可选） 1根8、连接导线 20根五、实验原理误码监测⽅法主要有两种⽅法，即中断业务（Out of Service）监测和不中断业务（In Service）监测，这两种⽅法在光纤数字传输系统中都必须采⽤。

前⼀种⽅法与所选⽤的线路码型⽆关，后⼀种⽅法依赖于所选⽤的线路码型，各种不同线路码型所采⽤的不中断业务的误码监测⽅法有很⼤差别。

在光纤传输系统的建设、维护和管理中，中断业务的误码监测是不可或缺的。

例如在测试开通、系统故障检查、系统修复后的测试等，均采⽤中断业务的误码监测⽅法。

它将正常传输的业务中断，⽤误码仪的码型发⽣器产⽣的码流送⼊发送端，在接受端即可⽤误码仪的误码检测器检测误码。

有些误码仪的码发⽣器和误码检测器是封装为⼀体的，例如：ZY701。

利⽤实验箱中的各模块，采⽤中断业务误码监测的⽅法来对光纤实验箱中的光纤通信系统误码率进⾏测试，其测试⽰意图如图19-1所⽰。

由于普通实验⽤误码分析仪输出码型为HDB3码，⽽数字光纤通信系统不能够传输HDB3码，因此实验中在测试系统误码时需要将误码分析仪输出的2M速率HDB3码进⾏解码为NRZ码后进⾏传输，输出后进⾏HDB3编码输出到误码分析仪输⼊端，从⽽检测数字光纤通信系统误码率。

其实验测试实现框图如图19-2所⽰。

12李唐军实验报告光纤通信网中的误码率测量实验

实验十二光纤通信网中的误码率测量实验一、实验目的1、光纤通信网络经历了准同步数字体系（PDH ）、同步数字体系（SDH ）和光传送网（OTN ）等三个阶段，目前正向大容量高速率传输、多业务承载、网络智能化方向发展。

光通信系统的性能好环直接影响全网的通信质量。

误码、抖动及漂移是描述光通信系统的三个最主要的参数。

本实验目的是熟悉和使用商用数字传输分析仪，测试与分析PDH 传输线路及各网络层次上的误码性能。

2、熟悉光接收机误码率的概念3、掌握光接收机误码的测试方法二、实验内容1、 RC-GT-Ⅲ(+)型光纤通信原理实验箱2、光功率计3、万用表4、小可变衰减器5、 PDH 误码分析仪6、 FC-FC 型光跳线两根三、基本原理1、误码的基本概念误码又称差错（error ）。

对于数字传输系统而言，若发送和接收序列中，若存在不一致的数字符号称为差错。

若发送序列中只存在两种符号，如“0”和“1”，该差错则为比特误码。

对于PDH 网络而言，发生的差错为比特误码。

在一定测量时间t 0内，误码率(BER)的计算公式为：)/(B t X =BER b (1)其中，B 为码元传输速率，X 为误码个数。

若SDH 系统的传输条件保持不变，则当测量时间无穷大时，该误码率趋于一个平均误码率，即BER Lim =P t e ∞→0 (2)实际上，PDH 是一个时变系统，其误码具有突发及时变性质，系统产生的误码实质上是一个随机过程，无法采用单一的参数来描述误码的性能。

经过长期的研究，国际电信联盟的标准化组织(ITU-T)提出了描述系统误码性能的一系列规范，其中，G.821及G.826是定义误码测量的主要规范。

这两个规范反映了大多数业务的误码性能要求，给出了误码的测量方式，目前商用的数字传输分析仪均遵守这两个规范及由这两个规范衍生来的其它文件。

在本实验中，用到了如下误码性能事件，其定义如下：a)误码秒(ES)：在1s的测量时间周期中，有1个或更多的比特误码。

光纤通信系统中的误码率分析与优化

光纤通信系统中的误码率分析与优化随着现代通信技术的不断发展，光纤通信系统已经成为了现代通信系统中的主流技术，其优越的性能和高速传输的优势使得其在电信和互联网通信领域中得到了广泛的应用。

然而，在光纤通信系统中，误码率的问题一直是制约其性能的关键因素之一。

误码率（Bit Error Rate, BER）是指数字通信中传输的二进制数据中出错的比率。

在光纤通信系统中，误码率是评价其性能和准确性的重要指标之一。

现代的光纤通信系统中，误码率的要求越来越高，已经达到了百万分之一以下的水平。

因此，减少误码率成为了优化光纤通信系统性能的重要任务之一。

误码率的来源主要有三个方面：1.光纤本身的损耗和色散光纤中的光信号在传输过程中会因为各种原因而发生衰减和色散，从而导致信号的失真和损耗。

这些光信号的失真会导致误码率的上升，从而影响通信系统性能。

因此，光纤本身的损耗和色散对误码率的影响是不容忽略的。

2.光源的特性在光纤通信系统中，光源的特性包括光强度、波长、光谱纯度等，这些因素都会对误码率产生影响。

例如，在光源的波长不匹配或波长非单色的情况下，会发生信号的互相干扰，从而导致误码率的上升。

3.光接收机的特性光接收机的特性也会对误码率产生影响。

例如，在接收时，由于光接收机的响应速度、线性度、噪声等因素，会导致误码率的上升。

为了降低误码率，可以从以下几个方面入手进行优化。

1.光信号的加强在光纤传输信号过程中，为了避免光信号的衰减和色散，需要采用高质量的光源和适当的放大器。

此外，通过优化光纤的长度和链路拓扑结构，可以减少传输过程中的损耗和失真，从而降低误码率。

2.信号处理技术的应用在光接收机收到信号后，需要进行一些处理，以消除信号中的失真和噪声。

这些处理技术包括均衡、前向纠错编码、后向纠错编码等。

其中，前向纠错编码可以通过对数据进行重复编码和加上纠错码的方式来降低误码率，后向纠错编码则可以通过纠正一些错误的数据来提高信号的准确性。

光纤通信系统中的误码率优化研究

光纤通信系统中的误码率优化研究光纤通信系统是当前数据传输领域中广泛应用的一种高效可靠的通信方式。

然而，由于多种因素的干扰和损耗，光纤通信系统中存在误码率的问题。

误码率是指在传输过程中，接收端接收到的错误比特数量与发送的比特总数之比。

因此，针对光纤通信系统中的误码率问题进行优化研究，对于提高通信质量和可靠性具有重要意义。

一、误码率的影响因素光纤通信系统中的误码率受到多种因素的影响，主要包括以下几个方面：1. 光纤损耗：光纤传输中会存在光信号的损耗，这种损耗可能导致信号强度减弱，从而降低光信号的质量。

2. 色散效应：由于不同频率的光信号在传输中会存在不同的相速度，导致信号的相位变化，从而引起信号的畸变和扩展。

色散效应会使得信号间的干扰增加，从而增加误码率。

3. 噪声干扰：光纤通信系统中会受到来自外界的噪声干扰，如热噪声、自发噪声等。

噪声的存在会降低信号的信噪比，导致误码率的增加。

4. 光泵浦功率波动：光泵浦功率的波动会导致光信号的强度变化，进而影响光信号的质量和传输性能。

二、误码率优化的方法为了优化光纤通信系统中的误码率，提高通信质量和可靠性，可以采取以下几种方法：1. 增加光纤信号的调制深度：调制深度是指发送信号与载波电压峰值之比。

通过增加调制深度，可以提高信号的抗噪声干扰能力，从而减小误码率。

2. 控制光纤传输中的色散效应：可以采用光纤补偿技术，如预先调制、色散补偿等方法，来减小色散效应对信号的影响，从而降低误码率。

3. 优化接收端的信号处理算法：可以采用干扰消除、错误校正、自适应滤波等算法来提高接收端对信号的识别和恢复能力，从而减小误码率。

4. 控制光纤传输中的噪声干扰：可以通过提高系统的信噪比、加强抗干扰能力、改进光纤传输介质等方法，来减小噪声对信号的影响，从而降低误码率。

5. 控制光泵浦功率的波动：可以通过稳定光泵浦源、采用光放大器来增强信号强度、优化光纤传输系统的波长分布等方法，来减小光泵浦功率波动对光信号的影响，从而降低误码率。

光纤通信系统中的误码率分析与优化

光纤通信系统中的误码率分析与优化光纤通信系统是现代通信领域中的重要组成部分，广泛应用于长距离、高速、大容量数据传输。

然而，在实际应用中，光纤通信系统面临着许多干扰和失真的因素，其中最为关键的是误码率（Bit Error Rate，BER）。

误码率是指在传输过程中，接收端接收到的错误比特比特错误总数在传输的比特总数中所占的比例。

高误码率会严重影响通信质量和数据传输的可靠性，因此误码率的分析与优化对于光纤通信系统的稳定运行至关重要。

误码率分析是光纤通信系统中的基础工作，可以帮助我们了解系统传输过程中存在的问题，并找出引起误码的主要原因。

首先，需要明确误码率的计算方法。

误码率的计算通常是通过发送端和接收端之间的比特差异（Bit Error Count，BEC）来实现的。

传统的计算方法是通过在接收端采集误码事件的数量并除以总发送的比特数来得出误码率。

然而，这种方法在大容量的光纤通信系统中显得十分耗时和低效。

因此，可以采用统计学方法来估算误码率，例如使用统计模型估算误码率，可以大大提高计算效率。

理解误码率的主要原因有助于发现问题并采取相应的优化措施。

光纤通信系统中，误码率通常受到多种因素的影响，包括光纤传输带来的信号衰减和色散、光源的噪声、光探测器的非线性效应等。

其中，光纤传输带来的信号衰减和色散是最主要的影响因素之一。

衰减是指光信号在传输过程中的损耗，而色散是指光信号由于不同波长组成的成分在传输过程中的传播速度不同而引起的信号畸变。

衰减和色散可以通过采用增益和补偿技术来降低，例如光纤放大器和光纤色散补偿器。

此外，光源的噪声也是影响误码率的一个重要原因。

光源噪声主要分为自发噪声和外部噪声两类。

自发噪声是指光源本身产生的噪声，而外部噪声则是指来自于环境或其他信号源的噪声。

为了降低光源噪声对误码率的影响，可以采用优质的光源和降噪技术，例如光源稳定器和光纤滤波器。

光探测器的非线性效应也会引起误码率的增加。

光探测器的非线性效应包括极限电流噪声、暗电流和热噪声等。

光纤通信系统中的误码率测量与性能优化方法研究

光纤通信系统中的误码率测量与性能优化方法研究摘要：随着现代通信技术的发展，光纤通信系统作为一种高速、高带宽的通信手段，被广泛应用于各个领域。

然而，在光纤通信中，由于光纤本身的性质以及环境因素的影响，误码率问题成为了一个影响通信质量的重大挑战。

本文旨在研究光纤通信系统中的误码率测量与性能优化方法，总结各种误码率测量技术，并探讨性能优化方法，为光纤通信系统的设计和优化提供有益的参考。

1. 引言光纤通信系统是一种采用光纤传输信号的通信方式，具有大带宽、低损耗、抗干扰等优点。

然而，光纤通信系统在实际应用中往往会受到多种因素的干扰，例如光纤本身的损耗、散射、色散、非线性等，这些因素都会导致误码率的增加，影响通信质量。

因此，在光纤通信系统中准确测量和有效优化误码率是至关重要的。

2. 光纤通信系统中的误码率测量方法2.1 直接测量法直接测量法是一种常见的误码率测量方法，通过在接收端统计出现错误的比特数量和总传输比特数来计算误码率。

该方法具有简单、实用的特点，但需要接收端具备相应的测量能力，并且对于高误码率的测量精度较低。

2.2 间接测量法间接测量法是一种基于信道特性的误码率测量方法，它通过分析信号的传输过程中的信号特性，例如信号功率、信号电平、信号图形变化等来间接估计误码率。

这种方法不需要特殊的测量设备，具有较高的准确性和灵活性，但需要对特定的信道模型进行分析和研究。

3. 光纤通信系统中的误码率性能优化方法3.1 误码率性能优化的基本原则误码率性能优化的基本原则是通过改进光纤通信系统的硬件和软件设计，降低误码率，提高通信质量和可靠性。

具体而言，可以从以下几个方面进行优化：光源和调制器的选择、光纤的优化设计、接收端的设计和信号处理技术的改进。

3.2 光纤通信系统中的前向错误修正码前向错误修正码（Forward Error Correction, FEC）是一种常用的信号编码技术，通过在发送端对数据进行编码，使其具备一定的纠错能力，在接收端通过解码来纠正传输中出现的错误。

光纤通信实验_实验报告(3篇)

第1篇实验名称：光纤通信实验实验课程：光电工程实训实验日期：2023年X月X日实验目的：1. 了解光纤通信的基本原理和系统组成。

2. 掌握光纤通信中信号的调制与解调技术。

3. 学习光纤通信系统中的传输性能参数的测量方法。

4. 通过实验验证光纤通信系统的实际应用效果。

实验原理：光纤通信是利用光波在光纤中传输信息的一种通信方式。

它具有传输速率高、传输距离远、抗干扰能力强、信号传输质量高等优点。

光纤通信系统主要由光发射机、光纤、光接收机和信号处理单元组成。

在实验中，我们将通过以下步骤来验证光纤通信的基本原理和性能：1. 光发射机：将电信号转换为光信号。

2. 光纤：作为传输介质，将光信号传输到远方。

3. 光接收机：将光信号转换为电信号。

4. 信号处理单元：对电信号进行放大、整形、解调等处理。

实验设备：1. 光发射机2. 光纤3. 光接收机4. 光功率计5. 信号发生器6. 示波器7. 光纤连接器实验步骤：一、光纤通信系统搭建1. 将光发射机的输出端连接到光纤的一端。

2. 将光纤的另一端连接到光接收机的输入端。

3. 将信号发生器输出的信号连接到光发射机的输入端。

二、光发射机测试1. 将信号发生器输出一个频率为1MHz的正弦波信号。

2. 利用示波器观察光发射机的输出波形，确保输出光信号的稳定性和幅度。

三、光纤传输性能测试1. 利用光功率计测量光发射机输出端的光功率。

2. 在光纤的另一端，利用光功率计测量接收到的光功率。

3. 计算光信号的传输损耗。

四、光接收机测试1. 利用示波器观察光接收机的输出波形，确保输出电信号的稳定性和幅度。

2. 利用信号发生器输出一个频率为1MHz的正弦波信号，通过光接收机解调后，观察解调后的电信号。

五、信号处理单元测试1. 将解调后的电信号输入到信号处理单元。

2. 利用示波器观察信号处理单元的输出波形，确保输出信号的稳定性和幅度。

实验结果与分析：1. 光发射机输出光信号稳定，频率为1MHz，幅度为1V。

光纤通信中的误码率分析与解决方法

光纤通信中的误码率分析与解决方法在当今日益发展的信息时代中，通讯领域的发展对人们的生活与工作产生了巨大的影响。

而光纤通信是通讯技术中的一项重要领域，其速度快、带宽大、抗干扰能力强的优点，使其成为现代通讯领域中的一项关键技术。

然而，在光纤通信的过程中，误码率的问题是普遍存在的。

本文将分析光纤通信中的误码率问题，并提出相应的解决方法。

误码率是指在数字传输过程中，出现了错误位的比例。

在光纤通信中，误码率的产生主要是由于各种噪声因素的影响，例如光源等的波长不稳定性、光纤本身的色散效应、光纤连接部件的损伤、环境中的光干扰等。

这些因素会导致光脉冲的形状、频率和相位等参数发生变化，从而影响接收端对光信号的正确解码。

出现误码率不仅会影响通信质量，而且会极大地限制通信距离、带宽和速度等。

因此，解决误码率问题一直是光纤通信技术领域中的热点问题。

通过对误码率的分析和解决方法的研究，可以提高光纤通信的抗干扰能力和传输质量，促进光纤通信技术的发展。

误码率分析误码率是衡量数字通信中通信信号质量的重要指标之一。

在数字传输过程中，误码率难以完全避免，但可以通过控制光纤通信系统的噪声因素，以达到允许范围内的误码率。

误码率的计算式如下：误码率=错误比特数/传输比特数其中，错误比特数指的是接收到的比特流中错误的数量，传输比特数指的是整个传输过程中发送的比特数量。

通过误码率的计算，可以量化光纤通信中的误码现象。

误码率分析的主要目的是找出误码率出现的原因，以便采取相应措施进行调整和改善。

例如，当误码率出现在整个光网络中时，可以从光源、光放大器、光纤等方面分析问题原因，采取相应的调整措施。

当误码率出现在光纤中的某个链接上时，可以从连接部件的质量、接触情况和光纤的损伤程度等方面进行排查，找出问题所在。

误码率解决方法解决误码率问题需要从多个方面考虑。

下面将从以下几个方面介绍解决误码率问题的方法。

1. 仪器设备优化采用高质量的设备可以大大减少误码率的可能性。

光纤通信中的误码率分析与性能优化

光纤通信中的误码率分析与性能优化光纤通信作为现代通信技术的重要组成部分，具有高速、大容量、低损耗等优势，被广泛应用于通信领域。

然而，在实际应用中，光纤通信系统可能会遭受多种干扰和信号损耗，这些因素会导致误码率的增加，从而影响通信质量。

因此，误码率的分析与性能优化对于提高光纤通信系统的可靠性和稳定性至关重要。

误码率是指在传输过程中发生的误码数量与传输总比特数之比。

传统的光纤通信系统中，误码率的主要原因包括信号衰减、光纤非线性效应、光纤衍射、光纤色散等。

其中，光纤色散是光纤通信系统中最常见和主要的误码率性能限制因素之一。

光纤色散是由于光信号在光纤中的不同波长组成成分传播速度不同而引起的。

在光纤传输过程中，由于光脉冲的不可避免的频率分散性和时间分散性，光信号会产生复数理和相干传播。

这导致了光信号的波形受到扭曲，从而增加了误码率。

为了降低光纤通信系统中的误码率，人们开展了大量的研究和实践。

首先，通过优化光纤材料和制备工艺，减小了光纤本身的色散性能。

其次，使用复用技术和调制技术来提高信号传输效率和抗干扰性能。

此外，还可以通过使用编码技术对信号进行处理，提高系统的纠错能力和抗干扰能力。

在光纤通信系统中，使用等化技术是减小误码率的有效方法之一。

等化技术通过对接收信号进行处理，抵消光纤中引起的色散效应，从而提高信号的传输质量。

等化技术的实现方式包括电子等化和光子等化。

电子等化通过对接收到的电信号进行处理，重新恢复信号的波形，而光子等化则是通过光学器件对接收到的光信号进行处理。

这些等化技术有效地提高了光纤通信系统的误码率性能。

此外，送光功率的控制对于光纤通信系统的误码率也具有重要影响。

过高的送光功率会导致非线性效应的增加，增加误码率。

因此，合理控制送光功率可以有效降低误码率。

在实际应用中，通常使用自适应光功率控制技术（APC）来根据光纤传输路径的损耗情况自动调整送光功率，从而确保系统的性能稳定性。

除了上述方法，光纤通信系统中的误码率还可以通过其他补偿技术进行优化。

光通讯实验研究实验报告(3篇)

第1篇实验名称：光通信实验实验日期：2023年11月10日实验地点：光电工程实验室指导教师：[指导教师姓名]一、实验目的1. 理解光通信的基本原理和系统组成。

2. 掌握光通信中常用器件的工作原理和特性。

3. 学习光通信系统的测试和调试方法。

4. 分析光通信系统的性能指标，如传输速率、误码率等。

二、实验原理光通信是利用光波作为信息载体，通过光纤进行信号传输的一种通信方式。

其基本原理是将电信号转换为光信号，通过光纤传输，再由光接收器将光信号转换为电信号。

光通信系统主要由以下部分组成：1. 激光发射器：将电信号转换为光信号。

2. 光纤：作为传输介质，将光信号从发射端传输到接收端。

3. 光接收器：将光信号转换为电信号。

4. 光调制解调器：实现电信号与光信号的相互转换。

三、实验内容1. 光发射器特性测试2. 光纤传输特性测试3. 光接收器特性测试4. 光通信系统测试四、实验步骤1. 光发射器特性测试（1）将光发射器连接到测试仪，设置测试参数。

（2）测试光发射器的输出功率、光谱特性、调制特性等。

（3）记录测试数据，分析光发射器的性能。

2. 光纤传输特性测试（1）将光纤连接到测试仪，设置测试参数。

（2）测试光纤的衰减系数、色散系数等传输特性。

（3）记录测试数据，分析光纤的性能。

3. 光接收器特性测试（1）将光接收器连接到测试仪，设置测试参数。

（2）测试光接收器的灵敏度、动态范围、非线性等特性。

（3）记录测试数据，分析光接收器的性能。

4. 光通信系统测试（1）搭建光通信系统，包括光发射器、光纤、光接收器等。

（2）设置测试参数，如传输速率、误码率等。

（3）进行系统测试，记录测试数据。

（4）分析测试结果，评估光通信系统的性能。

五、实验结果与分析1. 光发射器输出功率为[输出功率值] dBm，光谱特性良好，调制特性符合要求。

2. 光纤衰减系数为[衰减系数值] dB/km，色散系数为[色散系数值] ps/nm·km。

光纤通信网络中的误码率控制技术研究

光纤通信网络中的误码率控制技术研究随着科技的不断发展，光通信网络已经成为了当今社会的基石之一。

光通信网络具有传输速度快、通信距离远等诸多优势，被广泛应用于各个领域。

然而，随着光纤通信网络的发展，误码率成为了一个不容忽视的问题。

误码率的高低将直接影响到光通信网络的传输效果和质量。

因此，在光纤通信网络中，误码率控制技术的研究显得十分重要。

一、误码率控制技术的研究背景随着光通信网络的不断发展和应用，误码率控制技术的研究也日趋深入。

误码率控制技术是指通过对通信链路和信道的性能进行监测和评估，制定相应的控制策略，使得网络传输过程中的误码率控制在可接受的范围内，从而保证网络传输的效果和质量。

二、误码率控制技术的实现方式在光纤通信网络中，误码率控制技术的实现方式主要包括前向纠错码（FEC）、误码监测和自适应等。

1.前向纠错码前向纠错码是构造在传输的数据流上的编码方法。

在发射端对数据进行编码，并将编码后的数据一并传输到接收端进行解码。

通过纠错码的编解码，可以实现在传输中自动纠正少量的误码，从而有效降低误码率。

2.误码监测误码监测是指对接收端接收到的数据进行检测，通过对检测结果的分析，判断网络传输质量的好坏，从而对误码率进行控制。

误码监测可以通过比较传输数据与原始数据的异或运算结果，来检测出传输过程中出现的误码情况。

3.自适应自适应是指根据网络传输质量的反馈信息，实时调整传输速率、功率等参数，从而提高传输效果和质量。

自适应技术主要包括：自适应调制、自适应光功率控制等。

自适应调制可以根据传输链路和信道的实际情况，自动选择最适合的调制方式，并不断进行调整和优化。

自适应光功率控制可以根据传输距离、信道损耗等因素，自动调节光功率，从而降低误码率。

三、误码率控制技术的优势和发展趋势误码率控制技术可以有效降低光通信网络传输中的误码率，提高传输效果和质量。

它具有以下优势：1.提高网络传输质量误码率控制技术可以对光通信网络的传输质量进行监测和评估，并通过制定相应的控制策略进行控制，从而有效提高网络传输质量。

光通信网络中的误码率优化与性能研究

光通信网络中的误码率优化与性能研究光通信网络作为现代通信领域的重要组成部分，承载着海量数据传输的任务，因其高速、大容量的特点而备受关注。

然而，在高速传输过程中，误码率的问题一直困扰着光通信技术的发展。

因此，误码率的优化与性能研究成为了光通信网络中的重要课题。

光通信网络中的误码率是指在数据传输过程中，单位时间内传输的错误比特数与总比特数之比。

高误码率会导致数据传输错误、丢失和重传等问题，影响通信质量和效率。

因此，降低误码率是提高光通信网络性能的关键之一。

误码率优化的研究主要包括以下几个方面：光纤传输性能的改进、调制解调方式的优化、信号增强技术的应用、误码纠正与检测技术的发展以及系统参数的优化等。

首先，光纤传输性能的改进是减小误码率的重要手段之一。

光纤作为高速数据传输的媒介，其传输性能的好坏直接影响着误码率的大小。

通过光纤中的材料、结构优化，可以减小光纤的损耗、色散和非线性，提高光纤传输的带宽容量和传输距离，从而降低误码率。

其次，调制解调方式的优化对于误码率的降低具有重要意义。

目前常见的光通信调制方式包括直调、相干调制和全光调制等。

不同的调制方式在抗噪声、传输容量和误码率等方面存在差异。

因此，根据实际需求选择最适合的调制方式，并通过调制方式的优化来降低误码率，是有效提升光通信网络性能的关键。

信号增强技术的应用也是降低误码率的重要手段。

由于光信号传输中受到光纤损耗、色散等因素的影响，信号在传输过程中会出现衰减和扩散。

因此，采用增强信号的方法，如光放大器、波长转换器等，可以有效提高信号质量，降低误码率。

误码纠正与检测技术的发展也为优化误码率提供了有效工具。

通过采用纠错码和前向纠错码等技术，可以在一定程度上纠正光通信网络中出现的误码。

此外，通过采用高精度的误码检测方法，能够及时发现和定位误码问题，从而及时采取相应的措施进行调整和修复，提高网络的可靠性和性能。

最后，对于光通信网络的系统参数进行优化也是降低误码率的重要措施。

光纤通信实验精简版1

实验一半导体激光器P-I 特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P （平均发送光功率）-I （注入电流）曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I 关系曲线2、根据P －I 特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率三、实验仪器1、ZY12OFCom23BH1型光纤通信原理实验箱 1台2、FC 接口光功率计 1台3、FC-FC 单模光跳线 1根4、万用表 1台5、连接导线 20根四、实验原理光源是把电信号变成光信号的器件，在光纤通信中占有重要的地位。

性能好、寿命长、使用方便的光源是保证光纤通信可靠工作的关键。

光纤通信对光源的基本要求有如下几个方面：首先，光源发光的峰值波长应在光纤的低损耗窗口之内，要求材料色散较小。

其次，光源输出功率必须足够大，入纤功率一般应在10微瓦到数毫瓦之间。

第三，光源应具有高度可靠性，工作寿命至少在10万小时以上才能满足光纤通信工程的需要。

第四，光源的输出光谱不能太宽以利于传输高速脉冲。

第五，光源应便于调制，调制速率应能适应系统的要求。

第六，电—光转换效率不应太低，否则会导致器件严重发热和缩短寿命。

第七，光源应该省电，光源的体积、重量不应太大。

作为光源，可以采用半导体激光二极管（LD,又称半导体激光器）、半导体发光二极管（LED ）、固体激光器和气体激光器等。

但是对于光纤通信工程来说，除了少数测试设备与工程仪表之外，几乎无例外地采用半导体激光器和半导体发光二极管。

本实验简要地介绍半导体激光器，若需详细了解发光原理，请参看各教材。

半导体激光二极管（LD ）或简称半导体激光器，它通过受激辐射发光，是一种阈值器件。

处于高能级E 2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E 1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。
