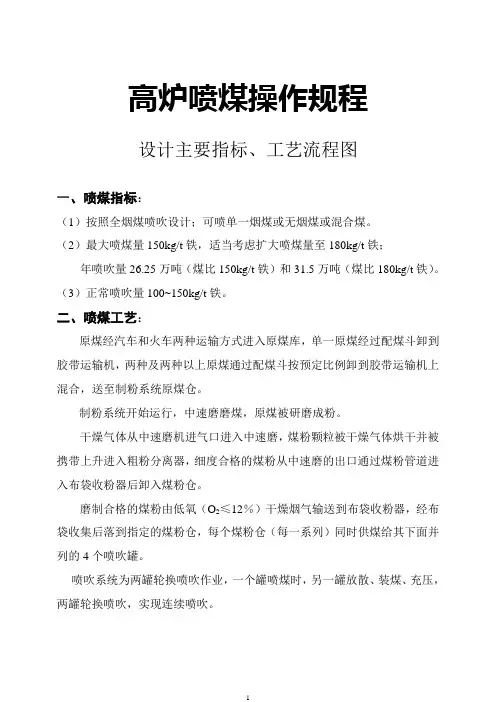

高炉喷煤操作规程
1.4、停止喷吹的调节
1.4.1、因故停喷未慢风并停喷未超过0.5小时，应在复喷时补上少喷的煤量，如慢风可酌情少补煤量。
1.4.2、超过0.5小时的停喷，应在上部补足相应的焦炭，保持综合负荷基本稳定。
2.1.3、确认大倾角皮带振打器固定架牢固，无松动开焊现象。
2.1.4、据各原煤需要量要求行车工按比例抓煤入配煤斗。
2.1.5、确认称重给煤机电源送上，给煤量值设定好。
2.1.6、带混合煤，确认3#，4#配料斗为烟煤，1#，2#配料斗为无烟煤。
2.2、操作程序
2.2.1、送上电源开关，依次启动4#，3#皮带，2#皮带及除铁器，启动1#皮带机，启动振打器。
高炉喷煤作为下部调剂的重要手段，与过去传统的加湿鼓风相比，具有本质的区别，将引起相对矿焦比、料柱透气性、炉缸工作状态、热制度等一系列变化，并将使高炉冶炼技术复杂化。高炉工长应掌握喷煤冶炼操作，使我厂高炉喷煤逐步达到大喷煤量、高置换比、炉况长期稳定顺行的冶炼效果，促进高炉强化冶炼，提高高炉利用系数，全面改善高炉技术经济指标。
3.2、及时清除各处挂钩和蓖子上的杂物。
3.3、加强对2#倾角皮带的运行监控，发现皮带裙边拉裂、冷扣断裂、隔板脱落、托轮不正，要及时停机处理。
二、喷煤工艺：
原煤经汽车和火车两种运输方式进入原煤库，单一原煤经过配煤斗卸到胶带运输机，两种及两种以上原煤通过配煤斗按预定比例卸到胶带运输机上混合，送至制粉系统原煤仓。
制粉系统开始运行，中速磨磨煤，原煤被研磨成粉。
干燥气体从中速磨机进气口进入中速磨，煤粉颗粒被干燥气体烘干并被携带上升进入粗粉分离器，细度合格的煤粉从中速磨的出口通过煤粉管道进入布袋收粉器后卸入煤粉仓。
高炉喷煤
15
2.煤粉燃烧行为
2.2 未燃煤粉行为
未燃煤粉的作用：
– 过去认为不好，会使压差增高，必须避免。
– 现在研究认为，存在未燃煤粉有一定的好处，如：
比焦炭优先与H2和CO2反应，保护焦炭强度。
未燃煤粉粘附在矿石上促进了矿石还原，改善了矿石 的高温冶金性能。 未燃煤粉粘附在融铁上，参与渗碳，减少了焦炭消耗。
改善煤粉燃烧性能
（2）粒度
30
2.煤粉燃烧行为
2.3 强化煤粉燃烧
改善煤粉燃烧性能
（3）煤粉助燃剂 • • 德国的施韦尔根高炉最早在煤粉中添加助燃剂进行喷吹，实 践证明：添加2%CaCO3后，煤粉在高炉内的燃烧效果增强。 沈峰满提出在煤粉中添加氧化剂的方法，实验效果较好。 – 有些人认为，高温条件下扩散是燃烧的限制性环节，催化 剂作用不明显或可疑，无必要采用催化剂。
16
2.煤粉燃烧行为
2.3 强化煤粉燃烧
改善煤粉燃烧条件：如提高风温、富氧、使用 氧煤枪等；
改善煤粉燃烧性能：包括选择合适的煤种、粒
度、添加助燃剂等
17
2.煤粉燃烧行为
2.3 强化煤粉燃烧
改善煤粉燃烧条件
（1）提高风温 • • 温度是燃烧反应动力学的重要因素之一。 每提高风温100℃，风口前理论燃烧温度提高80℃， 可多喷吹煤粉20~30 kg/t· Fe，降低焦比2.5%。
世界石油价格变化 6
1.概
1.2 高炉喷煤发展
述
7
1.概
1.2 高炉喷煤发展
述
发展方向： 高喷煤量 （≥250kg/tHM）
高炉 煤比, kg/tFe 加谷川 1BF 210 福山 3BF 266
高炉喷煤技术方案 2
1 概述上世纪60年代初，我国高炉喷煤试验获得成功后，高炉喷煤技术在我国逐渐推广应用。
进入90年代，特别是经过“八五”“氧煤强化炼铁”项目攻关后，我国高炉喷煤技术发展跃上了一个新的台阶，已经赶上了世界先进水平，吨铁喷煤量和覆盖率大幅度增加。
2002年全国54家重点（原重点和地方骨干）联合钢铁企业吨铁喷煤量已达到125kg/t，企业喷煤覆盖率达到85%以上。
高炉喷吹煤粉及提高喷煤量已经成为现代高炉炼铁技术的发展方向，同时也是降低生产成本最直接和最有效的手段之一。
当前我国炼铁生产规模正在迅速扩大,生产效率也在不断提高，对焦炭的需求量日益增加，导致冶金焦价格高，资源紧缺，高炉大量喷煤是解决这一矛盾的最佳措施。
贵公司现有两座高炉450立方米的高炉。
年产生铁约126万吨。
如两座高炉采用全焦冶炼，每年需要焦炭约70万吨。
高炉生产成本较高，采用高炉喷煤技术，不但在很大程度上可以缓解焦炭的供需矛盾，减轻焦炭质量波动对高炉操作的影响，而且也会进一步降低炼铁生产成本，同时也为高炉操作增加了下部调节手段，有利于改善高炉生产的技术经济指标。
鉴于上述情况，以及着眼于贵公司长期的发展战略目标，拟建设高炉喷煤工程，工程建设指标为喷煤工艺及设备能力正常XX kg／t，最大达到XXX kg／t喷煤比能力，喷吹煤种为无烟煤浓相输送设计。
置换比按X计算，可以代替约X万吨焦炭。
2．喷煤设计工艺要求2.1 喷煤量根据贵公司对喷煤工程的要求，和参照国内外喷煤技术的发展…。
2.2 设计条件喷吹用煤…。
2.3工艺流程设计采用…方案，以节省投资和占地面积。
…本喷煤工程包括…高炉。
目前高炉喷煤系统有关的工艺参数如表1所示。
表1 喷吹系统有关的基本参数2.4 喷吹站喷吹站采用并罐浓相喷吹工艺。
喷吹站的操作全部自动联锁，整个系统各设备既可自动也可手动。
2.5 原煤理化指标2.6 安全措施（1）喷吹罐设防爆孔及温度监控；（2）喷吹罐和煤管道采取防静电措施。
高炉喷煤工艺
Kuettner 喷煤系统的分配精度，不是靠分配器后各支管的严格等距离来 获得的，而是靠分配器、以及分配器后的阻流管、再加上设置在总管上 的流量测量和控制装置来保证的。
(3) 使用寿命长
Kuettner 喷煤系统采用的是低速浓相输送，加上独特的内部设计，可以 保证在分配器和管道内几乎没有磨损，实际上根本没有更换的必要。投 产至今的所有喷煤装置，尚无任何一套分配器更换过，甚至从来还没有 维修过。运行时间最长的已超过十五年。从而大大节约了设备的运行成 本，增加了设备的作业率。
沙钢的三座 2600 m3 的高炉和首钢京唐钢铁公司的二座 5500m3 的高炉都采 用了氧煤喷枪技术。
4
2.11 特殊的操作软件 由 Kuettner 公司独立开发的软件，包含了所有制粉系统和喷吹系统的技术 诀窍和工艺诀窍，也是确保上述各项特点得以充分体现的最重要因素。 Kuettner 的软件对计算机硬件没有限制，适用于当今任何计算机系统。
2.2 低速浓相输送 煤粉输送速度低： 2~4 m/s 煤粉输送比高： 60 kg 煤粉 / kg 输送气体 由于煤粉的输送速度低，保证了管道和分配器内几乎没有磨损，对有关设备 的磨损也微乎其微，从而极大地延长了设备的寿命，长期不需要大修。使用 寿命大于 20 年。 此外，由于实现了高输送比，进入高炉的煤粉输送气体只有稀相方式的一 半，甚至是三分之一，由此节约了大量炉内用于将输送气体从 80°C 加热至 2150°C 的焦碳消耗。仅此一项，Kuettner 的喷煤技术将可以为用户每年节 约焦碳消耗几十万美元。这还尚未计算置换焦碳所节约的成本。在蒂森高炉 上使用的 Kuettner 的喷煤系统，其实际输送比已达到 90 kg 煤粉以上。
特殊设计的减震装置，使得振动筛工作时对厂房框架几乎没有任何振动。
喷煤工艺流程_(1)
三安钢铁炼铁厂喷煤工艺流程前言为适应新建成3#高炉配套的喷煤站的生产操作需要，在结合原喷煤系统技术操作规程的基础上，做了较大的修订，特制定本规程。
其主要内容包括采用高炉煤气新型烟气发生炉，中速磨煤机制粉系统，采用压缩空气作为输送煤粉介质的并列罐全制动控制喷吹系统，以及配套喷混合煤的安全防暴系统。
本规程适用于炼铁厂喷煤车间技术操作岗位。
本规程自2011年10月1日起实施。
本规程由福建三安钢铁股份有限公司提出。
本规程由福建三安钢铁技术中心归口。
本规程由福建三安钢铁炼铁厂负责起草。
本规程主要起草人：本规程2011年首次发布。
，实际生产操作中如有出入，可根据实际需要进行修改。
目录炼铁厂高炉喷煤技术操作规程（试行）第1章喷煤工操作规程 (1)第2章烟气升温操作规程 (2)第3章制粉工操作规程 (5)第4章喷吹工技术操作规程 (8)炼铁厂高炉喷煤技术操作规程（试行）第一章喷煤工操作规程一、主要设备技术参数1、桥式抓斗起重机型号U127跨度31.5m工作制度重级抓斗容积5m3提升高度15m起重量10t2、DPG60型电子皮带秤给煤机技术参数标定给煤量60t/h 最小、最大给煤量8～60t/h计量精度≤±0.5% 控制精度≤±1%对煤质要求适应堆积煤比重0.7～1.1t/m3 粒度≤60mm 水分≤10%3、电磁除铁器型号PDC-8煤粒度＜50m 堆密度：0.9t/m3 废钢铁堆密度：7.8t/m3配B=800mm胶带机,V1.0m/s Q=200t/h4、大倾角皮带机型号DJ-800 B=800mm输送物料:原煤物料密度0.9t/m3 带速1.6m/s 输送量120t头尾轮水平距离56.33m 头尾轮中心高度34.5m 倾斜角度40℃5.水平皮带机型号TD75B800*13m B=800输送带规格棉帆布带CC-56 输送带断面型式槽型30度，输送速度1.0m/s 输送量200t/h二、操作规程1、开机前的检查与准备工作①检查各机电设备完整，电动机的接线头是否松动，接地线是否良好。
钢铁厂高炉喷煤系统原理详细介绍（一）
请您及时更换请请请您正在使用的模版将于2周后被下线请您及时更换
钢铁厂高炉喷煤系统原理详细介绍（一）
目前高炉冶炼钢铁需要用焦炭，焦炭在高炉中的作用是提供冶炼过程需要的热量；还原铁矿石需要的还原剂；以及维持 高炉料柱（特别是软熔带及其以下部位）透气性的骨架等等。高炉喷吹煤粉是从高炉风口向炉内直接喷吹磨细了的无烟煤煤粉 或烟煤煤粉或这两者的混合煤粉，以替代焦炭起提供热量和还原剂的作用，从而降低焦比，降低生铁的成本，它是现代高炉冶 炼的一项重大的技术革命。
制，烟煤一般不超过120~130℃，褐煤一般不超过100℃。 –磨煤设备：球磨机或中速磨 n球磨机： –优点：对煤种适应性强，安全可靠，维护工作量少； –缺点：噪声大，电耗高，外形尺寸大。 n中速磨： –优点：电耗低，噪音小，防爆性好，调节性和均匀性好。 –缺点：对煤种变化敏感。 n喷吹罐 n双罐并列式： –上为贮煤罐，下为喷煤罐。 –优点：高度低，称量准确，可靠性高。 –缺点：占地面积大，设备多，投资略高。 n三罐单列式： –上为收集罐，中为贮煤罐，下为喷吹罐。 –优点：占地面积小，装置简单设备少，投资低。 –缺点：贮煤罐和喷吹罐之间硬连接，影响称量的准确性。 n供煤方式和煤粉分配器 –各风口单独供粉： –向高炉集中供粉，采用煤粉分配器将煤粉分配到各个风口。
一、高炉喷煤的意义
高炉喷煤工艺流程的粉吹和喷吹工艺全过程
评定成绩伊犁职业技术学院系别：机电工程系专业：机电设备维修与管理班级：09-1 学号：A********** **********: ***完成时间: 2012-6-20伊犁职业技术学院姚富强摘要我国的钢铁企业为了节约生产成本，探索了多种节能降耗的手段，而高炉喷煤是钢铁企业降焦比增效益的有效途径。
我国对高炉喷煤技术的开发和应用尽管较早，但从近几年的发展情况来看，国家产业政策对高能源消耗进行了限制，高炉要想在激烈的竞争环境中取得生存和发展，只有努力寻求技术创新和进步，着力降低能耗，提高经济效益，减少和控制污染。
关键词:高炉喷煤;工艺流程图;磨煤机;干燥炉目录前言 (3)第一章绪论 (3)第二章高炉喷煤工艺介绍 (4)第三章磨煤机． (6)第四章干燥炉 (9)前言高炉喷煤技术始于1840年S．M．Banks关于喷吹焦炭和无烟煤的设想；世界最早的工业应用即是根据这一设想于1840～1845年间在法国博洛涅附近的马恩省炼铁厂实现的。
高炉喷吹煤粉是从高炉风口向炉内直接喷吹磨细了的无烟煤粉或烟煤粉或这两者的混合煤粉，以替代焦炭起提供热量和还原剂的作用，从而降低焦比，降低生铁成本，它是现代高炉冶炼的一项重大技术革命。
由此背景引出本次毕业设计的题目高炉喷煤工艺流程。
课题主要阐述了高炉喷煤工艺流程的粉吹和喷吹工艺全过程。
第一章绪论1.1课题研究的意义目前高炉喷煤对现代高炉炼铁技术来说是具有革命性的重大措施。
它是高炉炼铁能否与其他炼铁方法竞争，继续生存和发展的关键技术，其意义具体表现: （1）以价格低廉的煤粉部分替代价格昂贵而日趋匮乏的冶金焦炭，使高炉炼铁焦比降低，生铁成本下降；（2）喷煤是调剂炉况热制度的有效手段；喷煤可改善高炉炉缸工作状态，使高炉稳定顺行；1.2 高炉喷煤技术的现状及发展趋势高炉喷煤是大幅度降低然比和生铁成本的重大技术措施，是推动炼铁系统技术进步的核心力量。
自80年代初高炉喷煤技术在世界范围内广泛开发应用以来，世界各国钢铁厂的高炉喷煤量不断地提高。
喷煤工艺流程
喷煤工艺流程
《喷煤工艺流程》
喷煤工艺是一种燃煤取暖或发电的技术，它利用喷嘴将煤粉喷入锅炉或燃烧室中，通过燃烧产生热能。
喷煤工艺通常被广泛应用于工业和发电厂，能够提高煤炭的利用率并减少对环境的影响。
喷煤工艺的流程大致如下：首先，原料煤经过粉碎设备破碎成细小的煤粉，然后通过输送设备将煤粉送入喷煤系统。
在喷煤系统中，煤粉与空气混合并喷入锅炉或燃烧室进行燃烧，产生高温和高压的烟气。
接下来，烟气经过锅炉和热交换器，传热给水，使水变成蒸汽。
生成的蒸汽可以驱动汽轮机进行发电，也可以通过热力传递给其他设备进行加热或加工。
烟气中的灰渣被收集并处理，以减少对环境的污染。
在整个喷煤工艺中，需要精密的控制系统和设备来保障稳定的煤粉喷射和燃烧效果。
同时也需要对煤粉进行处理和控制，以确保煤粉的质量和燃烧效率。
此外，对于废气的处理和排放也需要符合严格的环保标准，以保护环境和人类健康。
总的来说，《喷煤工艺流程》是一种高效、节能、环保的燃煤技术，它在工业生产和能源领域发挥着重要作用。
随着技术的不断进步，喷煤工艺也不断得到改进和优化，为推动清洁能源和可持续发展发挥着重要作用。
高炉喷吹煤粉系统
•精选ppt
7.1 煤粉制备系统
•精选ppt
7.1.1 煤粉制备工艺
一. 按磨煤机分为两类： 球磨机制粉、中速磨制粉
1. 球磨机制粉工艺
2. 80年代广为采用球磨机制粉工艺流程
。
•精选ppt
1－原煤仓；2－给煤机；3－一次风机；4－一级旋风分离器；5－二级旋风 离器；6－布袋收粉器；7－二次风机；8－煤粉仓；9－球磨机；10－木屑分 离器；11－粗粉分离器；12－锁气器；13－冷风调节阀；14－切断阀；
改造后的工艺流程如下：
•精选ppt
改进后的球磨机制粉工艺流程图
•精选ppt
2. 中速磨制粉工艺 中速磨煤机本身带有粗粉分离器，从
中速磨出来的气粉混合物直接进入布袋收 粉器，被捕捉的煤粉落入煤粉仓，尾气经 排粉风机排入大气。
•精选ppt
中速磨制粉工艺流程图
•精选ppt
二. 按煤种分三种： 烟煤制粉工艺 无烟煤制粉工艺 烟煤与无烟煤混合制粉工艺
为煤粉仓、中间罐和喷吹罐。
•精选ppt
串罐喷吹工艺
1－塞头阀；2－煤粉仓电子称； 3－煤粉仓；4－软连接；5－放散阀；6－上 钟阀；7－中间罐充压阀；8－中间罐电子
称；9－均压阀；10－中间罐； 11－中间罐流化阀；12－中钟阀； 13－软连接；14－下钟阀；15－喷吹罐充
阀；16－喷吹罐电子称； 17－喷吹罐；18－流化器； 19－给煤球阀；20－混合器
r/min
•精选ppt
在实际生产时圆筒的最佳转速为：
球磨机的优点： 对原煤品种的要求不高，它可以磨制各种不同硬度的
喷煤工艺[1]
![喷煤工艺[1]](https://img.taocdn.com/s3/m/2eca8576da38376bae1fae61.png)
PPT文档演模板
喷煤工艺[1]
高炉喷吹的煤配成混合煤的好处
➢磨煤机台时产量趋近理想的经济产量； ➢提高煤粉在风口前的燃烧率，扩大喷吹量； ➢达到较高的置换比，和高炉生产技术经济指标； ➢煤的价格经济合理； ➢综合利用各种煤资源，供煤、运输合理而有保证。
PPT文档演模板
喷煤工艺[1]
三、干燥气系统
工作原理：原煤从中心给煤管喂入，落到磨碗（或磨盘）上，磨碗 （或磨盘）由电动机通过星型齿轮带动旋转，落到旋转碗或（盘）上的 煤，在离心力的作用下，甩向碗（或盘）周边，平盘式的煤则移动进入 磨槽内，三个独立的弹簧加载磨棍，按120°角相隔分布，正好位于磨 碗（或磨槽）之上。两者之间保持一定的间隔，无直接的金属接触，当 原煤通过磨辊与磨碗之间时，被研磨成粉，已磨好的煤粉继续向外移动， 最后沿磨周溢出。
给煤机
中速磨机 热 烟 气
PPT文档演模板
星形缷灰 阀
煤粉振动 筛
消音器 主排粉风机
煤粉仓
喷吹罐
喷煤工艺[1]
制粉系统主要设备参数
PPT文档演模板
设备名称 中速磨机
给煤机 布袋除尘器
主排粉风机
参数名称 产量 磨碗转速 电机功率 电压 给煤能力 中心距 计量精度 过滤面积 最大处理风量 布袋长度 耐压 工作温度 全压 流量 转速 电机电压 电机功率
煤 种 褐煤 长焰煤 不粘煤 贫煤 无烟煤 着火点℃ 267～300 275～330 320～350 360～390 365～420
煤粉具有流动性 新磨碎的煤粉能够吸附气体，在煤粒表面形成气膜，它使煤粉
颗粒之间的摩擦阻力变得较小，另外煤粒均为带电体，都是同性电 荷，同性电荷具有相斥作用，所以煤粒具有较好的流动性。
高炉喷吹煤粉系统ppt课件
高炉喷煤系统工艺流程
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
1.原煤贮运系统： 原煤用汽车或火车运至原煤场进行堆放、
1
2
出口 3
4 5
入口
6
7
气箱式脉冲布袋收粉器结构示意图 1－提升阀；2－脉冲阀；3－阀板；4－隔板；5－滤袋及袋笼；
6－灰斗；7－叶轮给煤机或螺旋输送机
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
原理：
当气体和煤粉的混合物由进风口进入灰斗后，一部分凝 结的煤粉和较粗颗粒的煤粉由于惯性碰撞，自然沉积到灰斗 上，细颗粒煤粉随气流上升进入袋室，经滤袋过滤后，煤粉 被阻留在滤袋外侧，净化后的气体由滤袋内部进入箱体，再 经阀板孔、出口排出，达到收集煤粉的作用。随着过滤的不 断进行，滤袋外侧的煤粉逐渐增多，阻力逐渐提高，当达到 设定阻力值或一定时间间隔时，清灰程序控制器发出清灰指 令。首先关闭提升阀，切断气源，停止该室过滤，再打开电 磁脉冲阀，向滤袋内喷入高压气体——氮气或压缩空气，以 清除滤袋外表面捕集的煤粉。清灰完毕，再次打开提升阀， 进入工作状态。
用以捕捉气流中夹带的木屑和其它大块杂物。
分离器内上方设有可翻转的网格，下部内侧有木屑篓， 篓底有一扇能翻转的挡气板，外侧有取物门。木屑分离器 取物时先关闭挡气板，再把网格从水平位置翻下，使木屑 落入木屑篓，网格复位后打开取物门把木屑等杂物取出。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
钢铁厂高炉喷煤操作
高炉喷煤一、喷吹煤粉已成为小高炉炼铁的当务之急i.当前，钢铁冶金行业遭遇到全球性的原料价格上涨，焦炭、矿石的价格涨幅惊人，冶炼成本普遍提高，这给小高炉炼铁业带来更大的困难。
因此，降低冶炼成本成了小高炉作业的重要目标。
其中，降低焦化，尤其重要。
b)从50年代起，人们就在努力向高炉内喷吹相对廉价的煤粉，以部分替代价格相对昂贵的焦炭。
经过半个世纪的努力，在喷煤技术方面取得了巨大的成功，喷煤技术日趋成熟。
但是，成功的喷煤作业绝大部分都是在大高炉完成的，高炉喷煤技术还有待推广和完善。
二、高炉喷吹煤粉降低焦比的原理i.焦炭在高炉内主要有三大作用：还原剂和料柱骨架。
焦炭生产过程相对复杂，对于原料有特殊要求，由于资源和设备投资方面的因素，这些年来焦炭价格不断上涨，成为炼铁成本上升的主要原因。
从高炉风口向高炉的内喷吹煤粉，由于具有和焦炭同样的碳素，可以部分替代焦炭低廉许多，从而可以在很大程度上降低生铁生产成本。
三、喷吹煤粉的技术效果i.高炉喷煤后，除了焦比大幅度降低外，还给高炉操作增加了一个调剂手段，高炉操作人员可以利用控制喷煤量来控制高炉的热状态；喷煤后，由于煤比焦炭具有更多的挥发分，从而增加了煤气中氢的含量，煤气还原能力增强，有利于发展间接还原，这实际上也是降低焦比的原因之一。
四、高炉喷煤的特点高炉喷煤之后，高炉压差并没有显着增加，也就是说，对于高炉透气性的影响不如大高炉那样明显。
高炉由于整体能耗水平较高，喷煤后效果比较明显，置换比好于大高炉，接近1.0。
高炉采用球式热风炉，风温相对较高，有利于喷煤。
此外，小高炉喷煤的实践表明：喷煤后高炉炉况进一步稳定，炉缸工作状态改善，普遍顺行。
五、重要意义i.高炉喷煤对现代高炉炼铁技术来说是具有革命性的重大措施。
它是高炉炼铁能否与其他炼铁方法竞争，继续生存和发展的关键技术，其意义具体表现为：b)以价格低廉的煤粉部分替代价格昂贵而日趋匮乏的冶金焦炭，使高炉炼铁焦比降低，生铁成本下降；c)喷煤是调剂炉况热制度的有效手段；d)喷煤可改善高炉炉缸工作状态，使高炉稳定顺行；e)喷吹的煤粉在风口前气化燃烧会降低理论燃烧温度，为维持高炉冶炼所必需的动力，需要补偿，这就为高炉使用高风温和富氧鼓风创造了条件；f)喷吹煤粉气化过程中放出比焦炭多的氢气，提高了煤气的还原能力和穿透扩散能力，有利于矿石还原和高炉操作指标的改善；g)喷吹煤粉替代部分冶金焦炭，既缓和了焦煤的需求，也减少了炼焦设施，可节约基建投资，尤其是部分运转时间已达30年需要大修的焦炉，由于以煤粉替代焦炭而减少焦炭需求量，需大修的焦炉可停产而废弃；h)喷煤粉代替焦炭，减少焦炉炉座数和生产的焦炭量，从而可降低炼焦生产对环境的污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
评定成绩伊犁职业技术学院
系别：机电工程系
专业：机电设备维修与管理班级：09-1 学号：A********** ******
****: ***
完成时间: 2012-6-20
伊犁职业技术学院
姚富强
摘要
我国的钢铁企业为了节约生产成本，探索了多种节能降耗的手段，而高炉喷煤是钢铁企业降焦比增效益的有效途径。
我国对高炉喷煤技术的开发和应用尽管较早，但从近几年的发展情况来看，国家产业政策对高能源消耗进行了限制，高炉要想在激烈的竞争环境中取得生存和发展，只有努力寻求技术创新和进步，着力降低能耗，提高经济效益，减少和控制污染。
关键词:高炉喷煤;工艺流程图;磨煤机;干燥炉
目录
前言 (3)
第一章绪论 (3)
第二章高炉喷煤工艺介绍 (4)
第三章磨煤机． (6)
第四章干燥炉 (9)
前言
高炉喷煤技术始于1840年S．M．Banks关于喷吹焦炭和无烟煤的设想；世界最早的工业应用即是根据这一设想于1840～1845年间在法国博洛涅附近的马恩省炼铁厂实现的。
高炉喷吹煤粉是从高炉风口向炉内直接喷吹磨细了的无烟煤粉或烟煤粉或这两者的混合煤粉，以替代焦炭起提供热量和还原剂的作用，从而降低焦比，降低生铁成本，它是现代高炉冶炼的一项重大技术革命。
由此背景引出本次毕业设计的题目高炉喷煤工艺流程。
课题主要阐述了高炉喷煤工艺流程的粉吹和喷吹工艺全过程。
第一章绪论
1.1课题研究的意义
目前高炉喷煤对现代高炉炼铁技术来说是具有革命性的重大措施。
它是高炉炼铁能否与其他炼铁方法竞争，继续生存和发展的关键技术，其意义具体表现: （1）以价格低廉的煤粉部分替代价格昂贵而日趋匮乏的冶金焦炭，使高炉炼铁焦比降低，生铁成本下降；
（2）喷煤是调剂炉况热制度的有效手段；喷煤可改善高炉炉缸工作状态，使高炉稳定顺行；
1.2 高炉喷煤技术的现状及发展趋势
高炉喷煤是大幅度降低然比和生铁成本的重大技术措施，是推动炼铁系统技术进步的核心力量。
自80年代初高炉喷煤技术在世界范围内广泛开发应用以来，世界各国钢铁厂的高炉喷煤量不断地提高。
其中西欧、日本等国发展尤其迅猛，在1993年左右就有部分高炉的喷煤比达到200kg/t铁，在世界处于领先地位，目前部分高炉年均喷煤比已达160～200kg/t铁，最高月平均喷煤比达到210～250kg/t铁。
经过最近十年来的研究和实践，高炉喷煤技术水平日益提高，获得
了一大批研究成果。
1.3本文主要工作
喷煤工艺中常常以每小时的喷煤量反映喷吹能力的大小及均匀性。
设计的内容主要有:
（1）针对高炉喷煤工艺流程系统的特点，实际应用领域和背景，归纳总结出工艺流程图，结合系统工艺，确定了本流程的难点和特点。
（2）流程系统图的具体设计及实现。
体现了工艺系统中没各元件的问题，同时，对喷煤量的均匀稳定控制起到了关键作用。
第二章高炉喷煤工艺介绍
2.1喷煤主要设备参数
2.2喷煤工艺流程
高炉喷煤工艺流程包括原煤贮运系统、制粉系统、煤粉的输送、喷吹系统、供气系统等。
工艺流程如下图所示。
干燥炉
磨煤机
给煤机
原煤仓
供煤传送带
布袋除尘器
炼铁高炉
主排风机
仓顶除尘器
混合口
输送压缩空气
煤粉仓
振动筛
煤粉仓
中间罐
喷吹罐
液化加压器
流化加压器
流化气
氮气
压缩空气
空气助燃
高炉煤气
热风炉废气
热风炉废气
废气引风机
喷煤工艺流程图
1)原煤贮运系统
该系统应包括综合煤场、煤棚、贮运方式。
综合煤场的设计，一般要充分考虑能分别堆放两种或两种以上原煤及其他喷吹物，并方便存取或按工艺需要进行配煤作业。
煤棚主要用于原煤的风干，以便于制粉，其设置应尽可能靠近制粉车间。
煤场与煤棚间的运输方式可以采用火车、汽车或皮带，而煤棚至制粉间通常采用皮带运输。
为控制原煤粒度和除去原煤中的杂物，在原煤贮运过程中还须设置筛分破碎装置和除铁器。
2)制粉系统
煤粉制备是通过磨煤机将原煤加工成粒度和含水量均符合高炉喷吹需要的煤粉。
制粉系统主要由给料、干燥与研磨、收粉与除尘儿部分组成。
在烟煤制粉中，还必须设置相应的惰化、防爆、抑爆及监测控制装置。
3)煤粉的输送
煤粉的输送有两种方式可供选择，即采用煤粉罐装专用卡车或采用管道气力
输送。
依据粉气比的不同，管道气力输送又分为浓相输送(μ﹥50kg/kg)和稀相输送(μ=10～30kg/kg)。
4)喷吹系统
喷吹系统由不同形式的喷吹罐组和相应的钟阀、流化装置等组成。
煤粉喷吹通常是在喷吹罐组内充以压缩空气，再自混合器引入二次压缩空气将煤粉经管道和喷枪喷入高炉风口。
喷吹罐组可以采用并列式布置亘深用重叠式布置，底罐只做喷煤罐。
5)供气系统
高炉喷煤工艺系统中主要涉及压缩空气、氮气、氧气和少量的蒸汽；压缩空气主要用于煤的输送和喷吹，同时也为一些气动设备提供动力；氮气和蒸汽主要用于维持系统的安全正常运行；氧气则用于富氧鼓风或氧煤喷吹。
第三章磨煤机
3.1磨煤机主要参数
3.2磨煤机结构图
侧机体
弹簧加载装置磨辊磨碗行星齿轮
减速箱
拆向门装置
落煤管
分离器顶盖
分离器体
叶轮装置磨盘衬板
磨煤机侧机体装置
联轴器
内罐体
文丘里套磨煤机排出阀
多空出口
电机
磨煤机结构图
3.3工作原理
MPS255磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。
图1 磨煤机加载传递系统“受力状态图”
原煤从磨机的中央落煤管落到磨环上，在离心力作用下将原煤运动至碾磨滚
道上，通过磨辊进行碾磨。
三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1）。
原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将从磨环上切向甩出的煤粉吹送至磨机上部的分离器，在分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。
难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室，被刮板刮进排渣箱，由人工(或由自动排渣装置排走)定时清理。
（见图2）。
该磨煤机采用鼠笼型异步电动机驱动。
通过立式伞齿轮行星齿轮减速机传递
图2 磨煤机“沸腾区”示意图
力矩。
减速机还同时承受因上部重量和碾磨加载力所造成的垂直负荷。
为减速机配套的润滑油站用来过滤、冷却减速机内的齿轮油，以确保减速机内部件的良好润滑状态。
配套的高压油泵站通过加载油缸既可对磨煤机施行加载又可使磨辊升降实现磨煤机空车启动。
通常一台磨配有一台密封风机，也可一台机组几台磨共用一台密封风机，密封风用于磨煤机传动盘处（对于负压运行此处密封取消）、拉杆关节轴承处和磨辊处的密封。
维修磨煤机时，在电动机的尾部连接盘车装置。
第四章干燥炉
4.1工作原理
干燥炉主要以高炉煤气为主要燃料，产生的高温烟气与热风炉废气混合形成干燥气，干燥气用于对磨煤机中的煤粉进行干燥和输送，将煤粉带出磨煤机。
干燥气的动力主要由主排风机抽力负压产生，为控制整个系统的压力分布。
干燥炉前设置了热风炉废气引风机，将远处的热风炉废气抽到干燥炉中。
煤粉被负压气流带出磨煤机后进入二级收粉装置——旋风分离器和袋式收粉器，收集的煤粉进入煤粉仓供喷吹使用。
4.2 干燥炉技术参数
干燥炉技术参数
4.3干燥炉结构图
干燥炉结构图
参考文献
（1）王国雄，王铁，沈峰满，杨佳龙.《现代高炉粉煤喷吹》[M].北京:冶金工业出版社，1997,234～235.
（2）刘言金.我国高炉喷吹烟煤的现状及几点改进意见[R].炼铁，1991(4),37-50.
（3）安云沛，何大华.13m3高炉喷吹粒煤工业试验研究[R].钢铁，1994,13(4),10-13.
（4）谢建民，楚清华，张志军.安阳高炉喷煤工业改进[S].质量与标准2001(1),23-24.
（5）程素森，刘应书.我国高炉喷煤工艺及技术分析[J].钢铁增刊，2001，32-36.
（6）马爱琴，王爱国.高炉喷煤工艺及自动控制系统.2004年3月
（7）金艳娟.高炉喷煤技术.冶金工业出版社，2005年3月
（8）温大威.高炉喷煤技术现状及发展.2003年第3期
（9）章兆舟.我国高炉喷煤技术的发展和应用
（10）姚桐，常俊杰.PLC在高炉喷吹煤粉控制系统中的应用.2004年7月（11）李文霞，路海风.PLC控制系统在喷煤工程中的设计与应用.2005年10月
（12）侯虹江，李彬.基于现场总线的高炉喷煤控制系统设计.2008年第2期
致谢
本课程设计是在蔡立新老师的亲切关怀和细心指导下完成的，在设计过程中，自始至终凝聚着老师的心血。
他那诲人不倦、宽厚朴实的作风给我们留下了不可磨灭的影响，是我学习的榜样，使我终生受益无穷。
在此论文完成之际，特向恩师表达诚挚的谢意同时以最崇高的敬意。
真诚的感谢所有的帮助过我的老师、同学和朋友们。
