51单片机引脚功能

51单片机引脚功能51单片机是一种基于MCS-51架构的8位单片机。
它有40个引脚,其中包括I/O引脚、电源引脚和时钟引脚等。
每个引脚都具有不同的功能和用途,下面是一些常见的51单片机引脚功能介绍:1. VCC:为51单片机供电的正电源引脚,一般连接到3.3V或5V电源。
2. GND:为51单片机供电的地引脚,负电源引脚。
3. RESET:复位引脚,当复位引脚电平为低电平时,可以重启或者复位51单片机。
4. EA/VPP:外部访问使能/编程电压引脚。
当电平为低电平时,可以通过外部器件对单片机进行编程,当电平为高电平时,用于外部扩展存储器的使能。
5. P0.0~P0.7:第0口每个引脚的功能可以根据需要进行定义,可以作为输入或输出引脚使用。
6. P1.0~P1.7:第1口I/O引脚,与第0口相似,具有输入和输出功能。
7. P2.0~P2.7:第2口I/O引脚,与第0口和第1口相似,具有输入和输出功能。
8. P3.0~P3.7:第3口I/O引脚,与第0口、第1口和第2口相似,具有输入和输出功能。
9. RST/AP:复位端口/辅助功能端口。
这个引脚可以用作复位单片机的辅助功能,也可以用于电源监控。
10. XTAL1:外部晶振输入引脚,一般通过晶振提供单片机的时钟信号。
11. XTAL2:外部晶振输出引脚。
12. PSEN:程序存储器使能引脚,用于选择程序存储器或外部存储器之间的切换。
13. ALE/PROG:地址锁存器使能/编程引脚。
当电平为高电平时,用作地址锁存器使能引脚;当电平为低电平时,用作一个外部编程信号。
14. RXD:串口接收数据引脚,用于串行通信。
15. TXD:串口发送数据引脚,用于串行通信。
16. INT0:外部中断0引脚,可以通过设置中断使能来检测外部的中断事件。
17. INT1:外部中断1引脚,与INT0引脚类似,用于检测外部的中断事件。
18. T0:定时器0的计数引脚,可以通过程序来对其进行读写操作。
单片机引脚功能及连接技巧介绍

单片机引脚功能及连接技巧介绍概述:单片机(Microcontroller),简称MCU,是一种集成了处理器(CPU)、内存(RAM/ROM)、IO口、计时器/计数器和串行通信接口等功能的微型电脑。
引脚是单片机与外部电路之间的接口,通过引脚来完成与外界的数据交换。
在设计单片机电路时,了解单片机引脚的功能和连接技巧非常重要,本文将介绍常见的单片机引脚功能及连接技巧。
1. IO口引脚功能及连接技巧IO(Input/Output)口是单片机最常用的引脚类型,用于输入和输出数字信号。
根据不同的功能,IO口可以分为普通IO口、输入口和输出口。
1.1 普通IO口普通IO口可以作为输入和输出使用。
连接普通IO口时,需要注意以下几点:- 输入:为了保证输入信号的稳定性,通常会使用外部上拉电阻或下拉电阻对引脚进行连接。
- 输出:当将IO口设为输出时,需要连接到其他设备的输入端。
为了防止损坏引脚,常常需要添加电流限制电阻。
1.2 输入口输入口用于接收来自外部的信号,并将其传递到单片机内部进行处理。
连接输入口时,需要注意以下几点:- 使用外部元器件(如开关、传感器等)将信号连接到输入口,同时需要连接电源和地。
- 为了保证输入信号的稳定性,可以采用滤波电路或者添加电阻电容等元器件。
- 在单片机代码中,需要对输入口进行初始化(包括输入模式、上拉/下拉等),以便正确读取信号。
1.3 输出口输出口用于将单片机内部的信号发送给外部设备。
连接输出口时,需要注意以下几点:- 输出口可以驱动LED、继电器,以及其他需要数字信号控制的设备。
- 为了保证输出信号的电流和电压稳定,通常需要使用驱动电路或开关电源等辅助电路。
- 在单片机代码中,需要对输出口进行初始化(包括输出模式、上下拉电阻、推挽输出或开漏输出等)。
2. 定时器/计数器引脚功能及连接技巧定时器/计数器是单片机中的重要功能模块,用于计时、计数或产生特定的时间序列。
定时器/计数器有多个引脚与之关联,其中包括计数引脚、输入引脚和输出引脚。
单片机引脚功能介绍

单片机引脚功能介绍单片机是一种集成电路芯片,可以完成各种任务的控制器。
它在电子设备中广泛应用,通常包含多个引脚,每个引脚有不同的功能。
在本文中,将介绍一些常见的单片机引脚功能。
1.供电引脚:供电引脚用于为单片机供电。
通常,单片机有多个供电引脚,例如VCC和GND。
2.输入引脚:输入引脚用于接收外部信号。
单片机常用的输入引脚类型有GPIO(通用输入输出引脚)、模拟输入引脚、串口接收引脚等。
3.输出引脚:输出引脚用于向外部设备发送信号。
单片机常用的输出引脚类型有GPIO(通用输入输出引脚)、PWM输出引脚、模拟输出引脚等。
4.复位引脚:复位引脚用于将单片机复位到初始状态。
当复位引脚接收到复位信号时,单片机会执行一些特定的操作,例如清除寄存器和重启程序。
5.时钟引脚:时钟引脚提供单片机的时钟信号。
时钟信号通常由晶体振荡器提供,用于同步单片机内部的操作。
时钟信号的频率决定了单片机的运行速度。
6.中断引脚:中断引脚用于处理紧急事件或高优先级任务。
当中断引脚接收到中断信号时,单片机会暂停当前执行的程序,跳转到中断处理程序,并在处理完中断后返回原来的程序。
7.地址引脚:地址引脚用于选择特定的外部设备。
例如,通过选择不同的地址引脚,可以同时连接多个存储器芯片来扩展单片机的存储容量。
8.数据引脚:数据引脚用于向外部设备发送或接收数据。
单片机通常有多个数据引脚,用于传输二进制数据。
9.读使能引脚和写使能引脚:读使能引脚和写使能引脚用于激活读取或写入操作。
当读使能或写使能引脚处于特定状态时,单片机可以与外部设备进行数据传输。
10.外部中断引脚:外部中断引脚用于处理外部事件的中断。
当外部中断引脚接收到特定信号时,单片机可以触发中断并执行相应的处理代码。
11.定时器引脚:定时器引脚用于测量时间间隔或生成定时器中断。
单片机中的定时器可以用于各种应用,例如产生精确的时间延迟、计算脉冲宽度等。
12.AD转换引脚:AD转换引脚用于将模拟信号转换为数字信号。
单片机引脚介绍

单片机引脚介绍单片机(Microcontroller)是一种集成了微处理器、存储器和输入输出设备的芯片,广泛应用于计算机控制、嵌入式系统以及各种电子设备中。
而单片机的引脚则是连接单片机与其他外部电路或设备的接口,承担着数据传输和控制信号的传送任务。
本文将介绍单片机引脚的分类及其功能,以及在实际应用中的重要性。
一、引脚分类及功能根据不同的单片机型号和芯片制造商,引脚的数量和布局会有所差异。
一种常见的单片机引脚布局如下:1. 电源引脚:电源引脚由Vcc(正电源)和GND(地)组成。
Vcc引脚连接正电源,GND引脚连接地,它们为单片机提供工作所需的电源和参考电平。
2. 输入输出引脚:输入输出引脚用于连接外部的传感器、执行器或其他外设。
它们可以分为数字输入输出引脚和模拟输入输出引脚两种类型。
a. 数字输入输出引脚:数字输入输出引脚主要用于连接开关、按钮等数字信号的输入和输出。
在输入模式下,它们可以读取外部开关状态,并将其转换为数字信号输入给单片机。
在输出模式下,则可以向外部设备发送控制信号。
b. 模拟输入输出引脚:模拟输入输出引脚用于连接模拟传感器、电压比较器等设备。
它们可以读取和输出连续变化的模拟信号。
3. 专用功能引脚:一些单片机可能会有一些专用功能引脚,用于特定的通信、计时、中断等功能。
例如,I2C总线引脚、串口引脚、定时器引脚等专用功能引脚。
二、引脚的作用和重要性单片机的引脚在系统设计中扮演着重要的角色,它们不仅仅是将单片机与外部设备连接的接口,还可以用来配置单片机的工作模式、控制信号的传输、和外部设备之间的通信。
首先,引脚可以用来配置单片机的工作模式。
通过将特定引脚设置为输入或输出模式,可以控制单片机的功能。
例如,将某个引脚配置为输入模式可以用来实现按键的检测,而将其配置为输出模式则可以用来驱动LED等外部设备。
其次,引脚可以传输控制信号。
单片机可以通过改变特定引脚的电平状态来发送控制信号给外部设备,从而实现对外部设备的控制。
单片机各个引脚功能概述

单片机各个引脚功能概述单片机是一种集成电路,其中具有多个引脚,每个引脚都具有不同的功能。
下面是单片机各个引脚的功能概述:1.VCC:VCC引脚为单片机的电源引脚,通常连到电池或电源电压上。
它为单片机提供正向电源,电压通常为3.3V或5V。
2.GND:GND引脚为单片机的接地引脚,通常使用地线连接到电路板的地方。
该引脚为单片机提供回路的参考点。
3.XTAL1和XTAL2:XTAL1和XTAL2引脚是单片机的振荡器引脚,通常连接到晶体振荡器或陶瓷谐振器中的引脚。
这些引脚提供时钟脉冲,以控制单片机的时序和计时。
4.RESET:RESET引脚是单片机的复位引脚,通常使用它来将单片机恢复到初始状态。
当RESET引脚被拉低时,单片机将重新启动。
5.P0.0-P0.7:P0.0-P0.7是单片机的I/O端口0引脚,用于连接外部设备。
这些引脚可以被配置为输入或输出端口,以与外部设备通信。
6.P1.0-P1.7:P1.0-P1.7是单片机的I/O端口1引脚,用于连接外部设备。
这些引脚也可以被配置为输入或输出端口,以与外部设备通信。
7.P2.0-P2.7:P2.0-P2.7是单片机的I/O端口2引脚,用于连接外部设备。
这些引脚可以被配置为输入或输出端口,以与外部设备通信。
8.P3.0-P3.7:P3.0-P3.7是单片机的I/O端口3引脚,用于连接外部设备。
这些引脚也可以被配置为输入或输出端口,以与外部设备通信。
9.INT0和INT1:INT0和INT1引脚是单片机的外部中断引脚,用于检测外部中断事件。
这些引脚通常用于响应外部事件,例如按下按钮或检测外部信号。
10.TXD和RXD:TXD引脚是单片机的串行传输引脚,用于发送串行数据。
RXD引脚是单片机的串行接收引脚,用于接收串行数据。
这些引脚通常用于单片机与其他设备(例如计算机或传感器)之间的通信。
11.ADC0-ADC7:ADC0-ADC7引脚是单片机的模拟输入引脚,用于连接模拟传感器或外部设备。

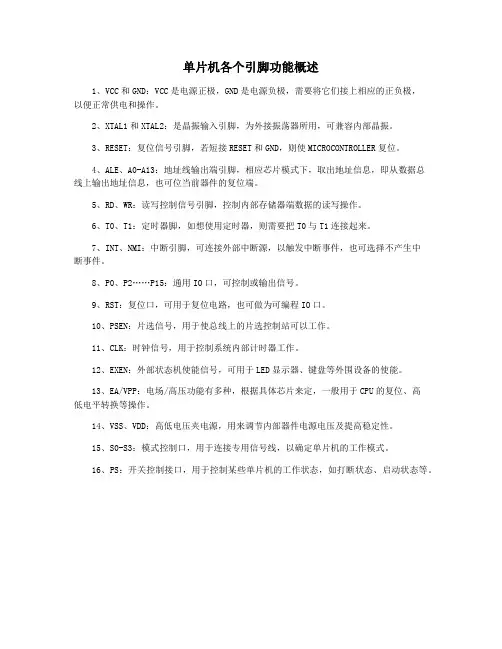

单片机各个引脚功能概述

单片机各个引脚功能概述
1、VCC和GND:VCC是电源正极,GND是电源负极,需要将它们接上相应的正负极,
以便正常供电和操作。
2、XTAL1和XTAL2:是晶振输入引脚,为外接振荡器所用,可兼容内部晶振。
3、RESET:复位信号引脚,若短接RESET和GND,则使MICROCONTROLLER复位。
4、ALE、A0-A13:地址线输出端引脚,相应芯片模式下,取出地址信息,即从数据总
线上输出地址信息,也可位当前器件的复位端。
5、RD、WR:读写控制信号引脚,控制内部存储器端数据的读写操作。
6、T0、T1:定时器脚,如想使用定时器,则需要把T0与T1连接起来。
7、INT、NMI:中断引脚,可连接外部中断源,以触发中断事件,也可选择不产生中
断事件。
8、P0、P2……P15:通用IO口,可控制或输出信号。
9、RST:复位口,可用于复位电路,也可做为可编程IO口。
10、PSEN:片选信号,用于使总线上的片选控制站可以工作。
11、CLK:时钟信号,用于控制系统内部计时器工作。
12、EXEN:外部状态机使能信号,可用于LED显示器、键盘等外围设备的使能。
13、EA/VPP:电场/高压功能有多种,根据具体芯片来定,一般用于CPU的复位、高
低电平转换等操作。
14、VSS、VDD:高低电压夹电源,用来调节内部器件电源电压及提高稳定性。
15、S0-S3:模式控制口,用于连接专用信号线,以确定单片机的工作模式。
16、PS:开关控制接口,用于控制某些单片机的工作状态,如打断状态、启动状态等。
单片机引脚功能介绍

单片机引脚功能介绍1.VCC(40):电源+5V。
2.VSS(20):接地,也就是GND。
3.XTL1(19)和XTL2(18):振荡电路。
单片机是一种时序电路,必须有脉冲信号才能工作,在它的内部有一个时钟产生电路,有两种振荡方式,一种是内部振荡方式,只要接上两个电容和一个晶振即可;另一种是外部振荡方式,采用外部振荡方式时,需在XTL2上加外部时钟信号(详细的内容将在以后的课程中专门介绍)。
4.PSEN(29):片外ROM选通信号,低电平有效.5.ALE/PROG(30):地址锁存信号输出端/EPROM编程脉冲输入端。
6.RST/VPD(9):复位信号输入端/备用电源输入端。
什么是复位信号,为什么要加复位信号?当然也暂时不去管它。
7.EA/VPP(31):内/外部ROM选择端。
在30、9脚的功能上不知大家注意没有,都有一个/,什么意思呢?这是引脚的第二功能,也就是说,该引脚既可以作前面的功能,也可以作后面的功能,至于它是如何工作的,我们暂时也别去研究。
8.P0口(39-32):双向I/O口。
9.P1口(1-8):准双向通用I/0口。
10. P2口(21-28):准双向I/0口。
11.P3口(10-17):多用途口。
I/O就是英文IN/OUT的缩写,这些引脚的功能想必大家也都明白了,(就是输入/输出的意思),这32个I/O口就是留给我们作连接外围电路用的,那么它们之间有些什么不同呢?这个问题稍微有点复杂。
二、单片机的电路连接和开发过程单片机是如何工作的?我们的实验是让一个LED灯亮起来,亮哪一个?这就随便你了,比如我们就让LED1亮起来吧,仔细看一下电路图,LED1接在什么地方呢?接在单片机的P1.0的引脚(也就是1脚)上,那么按照该电路图的连接方法,当1脚为高电平时,LED1是不亮的;只有当1脚为低电平时,LED1才会亮起来,怎样才能让1脚由高电平变为低电平呢?我们让人做事,就必须对她说一声,也就是发布命令,想让单片机工作,也得发布命令,不过在计算机中那叫指令,我们要让1脚变为低电平的指令是CLR P1.0(让1脚变为高电平的指令是SETB P1.0),这就是我们通常所说的源代码。
AT89C51单片机各引脚功能

AT89C51单片机各引脚功能(1)I/O引脚(4×8=32):P0,P1,P2,P3。
1、P0口:P0口为一个8位漏级开路双向I/O口,每脚可吸收8TTL门流。
当P1口的管脚第一次写1时,被定义为高阻输入。
P0能够用于外部程序数据存储器,它可以被定义为数据/地址的第八位。
在FIASH编程时,P0 口作为原码输入口,当FIASH进行校验时,P0输出原码,此时P0外部必须被拉高。
2、P1口:P1口是一个内部提供上拉电阻的8位双向I/O口,P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后,被内部上拉为高,可用作输入,P1口被外部下拉为低电平时,将输出电流,这是由于内部上拉的缘故。
在FLASH 编程和校验时,P1口作为第八位地址接收。
3、P2口:P2口为一个内部上拉电阻的8位双向I/O口,P2口缓冲器可接收,输出4个TTL门电流,当P2口被写“1”时,其管脚被内部上拉电阻拉高,且作为输入。
并因此作为输入时,P2口的管脚被外部拉低,将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时,P2口输出地址的高八位。
在给出地址“1”时,它利用内部上拉优势,当对外部八位地址数据存储器进行读写时,P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
4、P3口:P3口管脚是8个带内部上拉电阻的双向I/O口,可接收输出4个TTL门电流。
当P3口写入“1”后,它们被内部上拉为高电平,并用作输入。
作为输入,由于外部下拉为低电平,P3口将输出电流(ILL)这是由于上拉的缘故。
P3口也可作为AT89C51的一些特殊功能口,如下表2-2所示:表2-2 P3口的第二功能P3口同时为闪烁编程和编程校验接收一些控制信号。
(2)控制引脚(4个):1、ALE——地址锁存使能。
当访问外部存储器时,地址锁存允许的输出电平用于锁存地址的地位字节。
单片机引脚功能

单片机引脚功能单片机的引脚是用来连接外部电路和器件的一组接口,它们可以用来输入或输出不同的信号。
引脚的功能可以根据需要进行灵活配置,下面将对常用的单片机引脚功能进行介绍。
1. I/O口引脚:单片机的很多引脚可以作为通用I/O口来使用,通过它们可以输入外部信号或输出控制信号。
这些引脚既能作为输入引脚来接收外部信号,也可以作为输出引脚来控制其他外部器件的工作。
2. 电源引脚:单片机需要通过引脚来接收供电,通常会有VCC引脚和GND引脚。
VCC引脚连接到正电源,GND引脚连接到地。
供电引脚是单片机正常工作的基础。
3. 复位引脚:单片机的复位引脚用于将单片机恢复到初始状态,使其重新开始工作。
复位引脚通常连接到一个复位电路,当复位电路检测到外部复位信号时,会将复位引脚拉低,从而使单片机复位。
4. 时钟引脚:单片机需要时钟信号来同步其内部操作。
时钟引脚接收外部时钟信号,并通过时钟电路提供给单片机内部。
时钟信号的频率决定了单片机的工作速度。
5. 中断引脚:中断引脚可以用来接收外部中断信号。
当外部事件触发中断引脚时,单片机会中断当前的工作,转而执行中断处理程序。
中断引脚使单片机能够实时响应外部事件,提高了系统的实时性。
6. 串口引脚:单片机的串口引脚用于与其他设备之间进行串行通信。
串口引脚通常有两个,一个是发送引脚,用于发送数据;另一个是接收引脚,用于接收数据。
串口通信是一种常见的数据传输方式,广泛应用于各种电子设备中。
7. PWM引脚:单片机的PWM引脚用来生成脉冲宽度调制(PWM)信号。
PWM信号的占空比可以通过改变引脚输出的高电平时间和低电平时间来调节。
PWM信号在很多应用中具有重要的作用,例如控制电机的速度和方向。
总之,单片机引脚的功能多种多样,可以根据需要选择不同的引脚功能来满足特定的需求。
不同的引脚功能可以通过软件配置和硬件接线来实现。
了解引脚功能的特点和使用方法能够帮助工程师更好地设计和开发单片机控制系统。
单片机的引脚原理图及说明

单片机的引脚原理图及说明单片机作为一种微型电脑,广泛应用于嵌入式系统中。
而单片机的引脚是连接外部电路与单片机内部的主要通道,起到了传输数据和能量的作用。
在本文中,将详细介绍单片机的引脚原理图及其各个引脚的功能和特点。
引脚原理图单片机的引脚原理图是描述单片机内部引脚之间连接方式的图示。
通过引脚原理图,我们可以清晰地了解每个引脚的连接关系,在设计电路时可以便于选择合适的引脚与外部电路进行连接。
引脚原理图通常采用标准符号表示,如点、线、箭头等,以提供直观的信息。
引脚功能及特点1. 电源引脚单片机通常有多个电源引脚,包括VCC、VDD、AVCC等。
VCC 和VDD是指供应正电压的电源引脚,AVCC是模拟部分的电源引脚。
这些引脚扮演着为单片机提供正常工作电压的角色,为单片机的稳定工作提供了有力的保障。
2. 地引脚地引脚(GND)用于接地,它是电路中电位最低的地方,保证了电路的参考点是稳定的零电位。
单片机中的地引脚是连接数字地和模拟地的重要桥梁,确保了数字和模拟信号的稳定传输。
3. 输入/输出引脚输入/输出引脚(IO)是单片机与外界交互的通道。
这些引脚可以根据需要设置为输入或输出模式。
当引脚设为输出模式时,可以向外部电路提供电压或电流信号;当引脚设为输入模式时,则可以接收外部电路提供的电压或电流信号。
4. 定时器/计数器引脚定时器/计数器引脚用于提供单片机的定时和计数功能。
通过设置这些引脚的工作模式和参数,我们可以实现各种时间延迟、频率测量、脉冲宽度调制等功能。
5. 串行通信引脚串行通信引脚用于单片机与其他设备之间的数据传输。
常见的串行通信引脚包括UART引脚、SPI引脚、I2C引脚等。
通过这些引脚,单片机可以与计算机、传感器、显示器等外部设备进行数据交互。
6. 外部中断引脚外部中断引脚用于监测外部事件的触发信号。
当事件发生时,外部中断引脚可以引发单片机内部的中断服务程序。
通过这种方式,单片机可以及时响应外部事件,提高系统的实时性和可靠性。
单片机输入输出引脚

输入/输出引脚
MCS-51系列单片机有P0、P1、P2和P3共4组I/O接口,每组接口又有8个引脚:P0端口引脚P0.0~P0.7,P1端口引脚P1.0~P1.7,P2端口引脚P2.0~P2.7,P3端口引脚P3.0~P3.7。
这4组接口既可用作输入端口将外部信号输入单片机,也可以用作输出端口将信号从单片机内输出。
另外,这些接口还具有一些其他功能,具体说明如下。
P0端口(32~39脚)的功能有:输入8路信号,输出8路信号,用作8位数据总线,或用作16位地址总线中的低8位地址总线。
P1端口(1~8脚)的功能有:输入8路信号,输出8路信号。
P2端口(21~28脚)的功能有:输入8路信号,输出8路信号,用作16位地址总线中的高8位地址总线。
P3端口(10~17脚)的功能有:输入8路信号,输出8路信号。
P3端口的8个引脚还具有其他功能,具体说明如下。
P3.0:用作串行数据输入端(RXD)。
P3.1:用作串行数据输出端(TXD)。
P3.2:用作外部中断0请求信号输入端(INTO)。
P3.3:用作外部中断1请求信号输入端(INTI)。
P3.4: 用作定时器/计数器TO的外部脉冲信号输入端(TO)。
P3.5:用作定时器/计数器T1的外部脉冲信号输入端(T1)。
P3.6:该端在写片外RAM时,输出写控制信号(WR)。
P3.7:该端在读片外RAM时,输出读控制信号(RD)。
P0、P1、P2、P3端口具有多种功能,具体应用哪一种功能,由单片
机内部的程序来决定。
需要注意的是,在某一时刻,端口的某一引脚只能用作一种功能。
单片机引脚介绍

2课:单片机引脚介绍作者:来源:本站原创点击数:75393 更新时间:2007年08月16日8051单片机引脚功能介绍首先我们来连接一下单片机的引脚图,如果,具体功能在下面都有介绍。
单片机的40个引脚大致可分为4类:电源、时钟、控制和I/O引脚。
⒈电源: ⑴VCC - 芯片电源,接+5V;⑵VSS - 接地端;⒉时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊控制线:控制线共有4根,⑴ALE/PROG:地址锁存允许/片内EPROM编程脉冲①ALE功能:用来锁存P0口送出的低8位地址②PROG功能:片内有EPROM的芯片,在EPROM编程期间,此引脚输入编程脉冲。
⑵PSEN:外ROM读选通信号。
⑶RST/VPD:复位/备用电源。
①RST(Reset)功能:复位信号输入端。
②VPD功能:在Vcc掉电情况下,接备用电源。
⑷EA/Vpp:内外ROM选择/片内EPROM编程电源。
①EA功能:内外ROM选择端。
②Vpp功能:片内有EPROM的芯片,在EPROM编程期间,施加编程电源Vpp。
⒋I/O线80C51共有4个8位并行I/O端口:P0、P1、P2、P3口,共32个引脚。
P3口还具有第二功能,用于特殊信号输入输出和控制信号(属控制总线)。
〈51单片机引脚图及引脚功能〉拿到一块芯片,想要使用它,首先必须要知道怎样连线,我们用的一块称之为89C51的芯片,下面我们就看一下如何给它连线。
1、电源:这当然是必不可少的了。
单片机使用的是5V电源,其中正极接40管脚,负极(地)接20管脚。
2、振蒎电路:单片机是一种时序电路,必须供给脉冲信号才能正常工作,在单片机内部已集成了振荡器,使用晶体振荡器,接18、19脚。
只要买来晶体震荡器,电容,连上就能了,按图1接上即可。
3、复位管脚:按图1中画法连好,至于复位是何含义及为何需要复要复位,在单片机功能中介绍。
4、EA管脚:EA管脚接到正电源端。
至此,一个单片机就接好,通上电,单片机就开始工作了。
第2章89C51单片机引脚及其功能

测量等。
工作模式
03
定时/计数器具有多种工作模式,可灵活配置以满足不同应用需
求。
04
89C51单片机引脚应用实例
电源电路设计
1 2
电源引脚
89C51单片机通常采用5V直流电源供电,电源引 脚包括VCC和GND。
电源滤波
为确保单片机稳定工作,需在电源输入端添加滤 波电容,一般选用10~100uF的电解电容。
THANKS
感谢观看
PSEN
外部程序存储器选通信号输出端。当访问外部程序存储器 时,PSEN端输出一个低电平有效的选通信号。
ALE/PROG
地址锁存允许/编程脉冲输入端。在访问外部存储器时, ALE端输出一个正脉冲用于锁存地址;在编程期间,此引 脚输入编程脉冲。
EA/VPP
外部访问允许/编程电源输入端。EA端用于控制对外部程 序存储器的访问;VPP端在编程期间提供+12V编程电源 。
等。
中断优先级
每个中断源都可设置不同的优 先级,确保重要中断得到及时
处理。
中断响应
当中断请求发生时,单片机会 根据中断优先级和当前状态决 定是否响应中断,并执行相应
的中断服务程序。
定时/计数器功能
单片机各个引脚功能概述

单片机引脚,单片机引脚是什么意思8051单片机引脚功能介绍首先我们来连接一下单片机的引脚图,如果,具体功能在下面都有介绍。
单片机的40个引脚大致可分为4类:电源、时钟、控制和I/O引脚。
⒈ 电源: ⑴ VCC - 芯片电源,接+5V;⑵ VSS - 接地端;⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根,⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能:用来锁存P0口送出的低8位地址② PROG功能:片内有EPROM的芯片,在EPROM编程期间,此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST(Reset)功能:复位信号输入端。
② VPD功能:在Vcc掉电情况下,接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能:内外ROM选择端。
② Vpp功能:片内有EPROM的芯片,在EPROM编程期间,施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口:P0、P1、P2、P3口,共32个引脚。
P3口还具有第二功能,用于特殊信号输入输出和控制信号(属控制总线)。
〈51单片机引脚图及引脚功能〉拿到一块芯片,想要使用它,首先必须要知道怎样连线,我们用的一块称之为89C51的芯片,下面我们就看一下如何给它连线。
1、电源:这当然是必不可少的了。
单片机使用的是5V电源,其中正极接40管脚,负极(地)接20管脚。
2、振蒎电路:单片机是一种时序电路,必须供给脉冲信号才能正常工作,在单片机内部已集成了振荡器,使用晶体振荡器,接18、19脚。
只要买来晶体震荡器,电容,连上就能了,按图1接上即可。
3、复位管脚:按图1中画法连好,至于复位是何含义及为何需要复要复位,在单片机功能中介绍。
4、 EA管脚:EA管脚接到正电源端。
至此,一个单片机就接好,通上电,单片机就开始工作了。
单片机引脚功能介绍

单片机引脚功能介绍单片机是一种集成电路,可以完成特定任务的微型计算机系统。
它由许多引脚组成,每个引脚都有不同的功能和用途。
本文将介绍单片机常见的引脚功能,以帮助读者更好地理解和应用单片机。
1. 电源引脚单片机通常有多个电源引脚,包括电源正极(Vcc)和电源地(GND)引脚。
这两个引脚提供电源给单片机,确保单片机正常运行。
电源引脚通常需要连接到适当的供电电压和接地线。
2. 输入/输出引脚(I/O引脚)I/O引脚是单片机与外部设备进行数据传输的接口。
它们可以配置为输入引脚或输出引脚,根据需要来读取或控制外部设备。
单片机的I/O引脚数量可以根据具体芯片型号的不同而有所不同。
3. 串行通信引脚单片机通常具有一些引脚用于串行通信,例如UART(通用异步收发传输器)引脚、SPI(串行外设接口)引脚和I2C(双线串行通信接口)引脚等。
这些引脚使单片机能够与其他设备进行数据交换,实现更高级的功能。
4. 定时器/计数器引脚定时器/计数器引脚用于计时和计数,提供基本的时间控制功能。
通过配置定时器/计数器引脚,单片机可以执行精确的定时操作,例如延迟、频率测量和脉冲生成等。
5. 外部中断引脚外部中断引脚使单片机能够对外部事件做出快速响应。
当外部事件触发时,外部中断引脚会发送一个中断请求信号给单片机,从而打断当前处理的任务,执行中断服务程序。
6. 模拟引脚模拟引脚用于连接外部模拟电路和传感器。
通过模拟引脚,单片机可以读取外部模拟信号,并进行相应的处理和分析。
模拟引脚通常需要连接到模拟地(AGND)引脚,以确保准确的模拟信号读取。
7. 特殊功能引脚一些单片机还具有特殊功能引脚,例如复位引脚、晶体振荡器引脚和编程引脚等。
复位引脚用于将单片机复位到初始状态,晶体振荡器引脚提供时钟信号以同步单片机操作,而编程引脚用于编程和调试单片机。
总结:本文简要介绍了单片机常见的引脚功能。
单片机通过这些引脚与外部设备进行数据交互、实现定时和计数、捕获触发信号等。
单片机各引脚的介绍

单⽚机各引脚的介绍单⽚机各引脚的功能:①电源引脚:8051单⽚机的右上⾓即40脚接VCC,左下⾓即20脚接GND。
②输⼊/输出⼝(I/O):从39 脚起,为Port 0的开始引脚,即第39⾄32脚蹬8只脚为Port 0;Port 0的对⾯是Port 1,也就是第1脚到第8脚。
Port 1从第1脚开始,所以Port 2从其斜对脚第21脚开始,也就是在右下⽅,第21脚到第28脚就是Port 2.同样的,Port 2的对⾯就是Port 3,第10脚到第17脚就是Port 3.39,1,21,10就是这4个Port的开始引脚。
③复位引脚对于8051⽽⾔,只要复位引脚接⾼电平超过2个机器周期(约2µs),即可产⽣复位操作。
⽽8051的复位引脚在Port 1和Port 3之间,即第9脚。
辅助记忆的⽅法“系统久久不动就要按⼀下Reset钮以复位系统”,这久久就是第9脚的谐⾳。
④频率引脚微控制器都需要时钟脉冲,⽽在引脚上⽅的两只引脚,即19,18脚,就是时钟引脚,分别是XTAL1,XTAL2.⑤存储器引脚8051内部有存储器,外部也可接存储器。
使⽤内部存储器还是外部存储器,则须视31脚(Port 0下⾯那只脚)⽽定。
31脚就是EA'引脚,即访问外部存储器使能引脚。
当EA'=1时,系统使⽤内部存储器;当EA'=0时,系统使⽤外部存储器。
⑥外部存储器控制引脚现在就剩下EA'引脚下⾯的两个引脚了,这两只引脚与EA'引脚有点类似,都是控制存储器的,说明如下。
30脚为地址锁存允许信号ALE(Address Latch Enable),其功能是在访问外部存储器时,送出⼀个将原本在Port 0中的地址(A0-A7地址)锁存在外部锁存器IC的信号,让Port 0空出来,以传输数据。
29脚为程序存储器允许输出端PSEN'(Program Storess ENable),其功能也是访问外部存储器。
8051单片机引脚功能介绍

8051单片机引脚功能介绍单片机(Microcontroller)是一种集成了处理器、内存和输入/输出设备等基本功能的微型计算机系统。
而在单片机中,引脚(Pin)则是连接外部电路和单片机内部芯片的桥梁,具有高度的重要性。
本文将从8051单片机引脚的功能介绍、分类以及配置等方面进行论述,以帮助读者更好地理解和应用8051单片机引脚。
引脚功能介绍8051单片机共有40个引脚,每个引脚都有特定的功能。
下面是对每个引脚的功能进行详细介绍。
P0口(引脚32-39):P0是一个8位的双向IO口,即可以作为输入引脚,也可以作为输出引脚。
在默认情况下,P0口作为输入口;当需要将P0口作为输出口时,可以通过设置特定的寄存器将其配置为输出引脚。
P1口(引脚1-8):P1是一个8位的双向IO口,与P0口类似,可以作为输入引脚和输出引脚。
与P0口不同的是,P1口所有的引脚默认都是输出引脚,需要将其配置为输入引脚时,需要设置特定的寄存器。
P2口(引脚21-28):P2是一个8位的双向IO口。
和P0、P1口类似,可以作为输入引脚和输出引脚。
需要注意的是,P2口的引脚2和引脚3有特殊功能,可以用作外部中断引脚。
P3口(引脚10-17):P3是一个8位的双向IO口,除了可以作为输入引脚和输出引脚外,还可以作为外部中断引脚。
与P2口不同的是,P3口的所有引脚默认都是输入引脚,需要将其配置为输出引脚时,需要设置特定的寄存器。
RST(引脚9):RST引脚是用于复位8051单片机的引脚,当RST 引脚接收到低电平信号时,单片机将会被复位。
ALE/PROG(引脚30):ALE/PROG引脚既可以作为地址锁存使能引脚,也可以作为编程时的数据传输引脚。
EA/VPP(引脚31):EA/VPP引脚是扩展程序存储器访问使能引脚,用于选择程序存储器的地址空间。
XTAL1/CLKI(引脚18)和XTAL2/CLKO(引脚19):这两个引脚是外部晶振的输入和输出引脚。
8051单片机的引脚及其功能

8051单片机的引脚及其功能1.P0.0-P0.7:这是一个8位的双向I/O口,也可以用作外部数据总线的低8位,或者用作低8位地址总线。
可以通过设置寄存器的方式来控制引脚的输入输出状态。
2.P1.0-P1.7:这也是一个8位的双向I/O口,但是相比P0更加通用,可以使用多种面向应用的特殊功能。
3.P2.0-P2.7:和P1相似,也是一个8位的双向I/O口,可以使用多种特殊功能。
4.P3.0-P3.7:和P1,P2相似,也是一个8位的双向I/O口,可以使用多种特殊功能。
5.RST:复位引脚,低电平有效。
当RESET引脚为低电平时,单片机将处于复位状态,所有寄存器将被清零,程序将从地址0开始执行。
6.ALE/PROG:地址锁存使能引脚/编程使能引脚。
ALE用于片内外设的地址锁存,PROG用于外部EPROM/ROM的编程操作。
7.PSEN:程序存储器使能引脚,用于连接外部程序存储器,一般是ROM或EPROM,当PSEN引脚为低电平时,程序存储器将被选中。
8.EA/VPP:外部访问使能引脚/编程供电引脚。
EA用于选择片外扩展的程序存储器,VPP用于对外部EPROM/ROM进行编程。
9.XTAL1:外部晶体振荡器输入引脚,用于连接外部的高频晶体振荡器。
10.XTAL2:外部晶体振荡器输出引脚,用于连接外部的高频晶体振荡器。
11.RXD:串行接收引脚,用于接收串行通信数据。
12.TXD:串行发送引脚,用于发送串行通信数据。
13.INT0:外部中断0引脚,可以通过该引脚接收外部中断信号。
14.INT1:外部中断1引脚,可以通过该引脚接收外部中断信号。
15.T0:定时器0引脚,可以通过该引脚连接外部时钟源。
16.T1:定时器1引脚,可以通过该引脚连接外部时钟源。
17.WR:外部数据存储器写使能引脚,用于连接外部数据存储器,一般是RAM。
18.RD:外部数据存储器读使能引脚,用于连接外部数据存储器,一般是RAM。
51单片机的引脚及各引脚功能介绍

51单片机的引脚及各引脚功能介绍当我们拿到一块MCS-51系列单片机芯片时,看到这么多的引脚,他们都有干什么用的?8051 单片机的引脚图引脚功能:MCS-51 是标准的40 引脚双列直插式集成电路芯片,引脚分布请参照---- 单片机引脚图:l P0.0~P0.7 P0口8位双向口线(在引脚的39~32号端子)。
l P1.0~P1.7 P1口8位双向口线(在引脚的1~8号端子)。
l P2.0~P2.7 P2口8位双向口线(在引脚的21~28号端子)。
l P3.0~P3.7 P2口8位双向口线(在引脚的10~17号端子)。
这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,初学者很难理解,这里都是按我自已的表达方式来写的,相信你也能够理解。
P0口有三个功能:1、外部扩展存储器时,当做数据总线(如图1中的D0~D7为数据总线接口)2、外部扩展存储器时,当作地址总线(如图1中的A0~A7为地址总线接口)3、不扩展时,可做一般的I/O使用,但内部无上拉电阻,作为输入或输出时应在外部接上拉电阻。
P1口只做I/O口使用:其内部有上拉电阻。
P2口有两个功能:1、扩展外部存储器时,当作地址总线使用2、做一般I/O口使用,其内部有上拉电阻;P3口有两个功能:除了作为I/O使用外(其内部有上拉电阻),还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。
有内部EPROM的单片机芯片(例如8751),为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的,即:编程脉冲:30脚(ALE/PROG)编程电压(25V):31脚(EA/Vpp)接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池,这个电池是干什么用的呢?这就是单片机的备用电源,当外接电源下降到下限值时,备用电源就会经第二功能的方式由第9脚(即RST/VPD)引入,以保护内部RAM中的信息不会丢失。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第 2 章 单片机的硬件结构和原理
2. 多机应用 (1) 功能集散系统。 (2) 并行多控制系统。 (3) 局部网络系统。
第 2 章 单片机的硬件结构和原理
2.2 MCS - 51单片机硬件结构
2.2.1 MCS - 51系单片机的分类
表 2.1 MCS - 51 系列单片机配置一览表
第 2 章 单片机的硬件结构和原理
4. 程序计数器PC(Program Counter)
PC用于存放CPU下一条要执行的指令地址, 是一个 16 位的专用寄存器, 可寻址范围是0000H~0FFFFH共 64 KB。 程序中的每条指令存放在ROM区的某一单元, 并都有自己 的存放地址。 CPU 要执行哪条指令时, 就把该条指令所在 的单元的地址送上地址总线。 在顺序执行程序中, 当PC的 内容被送到地址总线后, 会自动加 1, 即(PC)← (PC)+1, 又指 向CPU 下一条要执行的指令地址。
第 2 章 单片机的硬件结构和原理
6. 数据指针寄存器DPTR
数据指针DPTR是一个 16 位的专用寄存器, 其高位字节 寄存器用DPH表示,低位字节寄存器用DPL表示。既可作为 一个 16 位寄存器DPTR来处理, 也可作为两个独立的 8 位寄 存器DPH和DPL来处理。
DPTR 主要用来存放 16 位地址, 当对 64 KB外部数据存 储器空间寻址时, 作为间址寄存器用。在访问程序存储器时, 用作基址寄存器。
第 2 章 单片机的硬件结构和原理
2.4 存储器的结构
图 2.4 MCS - 51 单片机的存储器结构
第 2 章 单片机的硬件结构和原理
1. 程序存储器
对 于 8051 来 说 , 程 序 存 储 器 ( ROM ) 的 内 部 地 址 为 0000H~0FFFH, 共 4 KB; 外部地址为 1000H~FFFFH, 共 60 KB。 当程序计数器由内部 0FFFH执行到外部 1000H 时, 会自动跳转。 对于 8751 来说, 内部有 4 KB的EPROM, 将它作为内部程序存 储器; 8031 内部无程序存储器, 必须外接程序存储器。
2组
10H~17H
R0~R7
0
1
3组
18H~1FH
R0~R7
第 2 章 单片机的硬件结构和原理
2.3.2 控制器
1. 时钟电路
图 2.2 单片机时钟电路 (a) 内部时钟电路; (b) 外部振荡源
第 2 章 单片机的硬件结构和原理 2. 复位电路
图 2.3 (a)上电复位电路;(b) 开关复位电路
8031 最多可外扩 64 KB程序存储器, 其中 6 个单元地址具 有特殊用途, 是保留给系统使用的。0000H是系统的启动地址, 一 般 在 该 单 元 中 存 放 一 条 绝 对 跳 转 指 令 。 0003H 、 000BH 、 000BH、001BH和 0023H对应 5 种中断源的中断服务入口地址。
2.1.1 单片机的发展简史
1. 4位单片机(1971~1974) 2. 低档8位单片机(1974~1978) 3. 高档8位单片机(1978~1982) 4. 16位单片机(1982~1990) 5. 新一代单片机(90年代以来)
第 2 章 单片机的硬件结构和原理
2.1.2 单片机的应用
1. 单机应用 (1) 测控系统。 (2) 智能仪表。 (3) 机电一体化产品。 (4) 智能接口。 (5) 智能民用产品。
第 2 章 单片机的硬件结构和原理
5. 堆栈指针SP(Stack Pointer)
堆栈操作是在内存RAM区专门开辟出来的按照“先进后 出”原则进行数据存取的一种工作方式, 主要用于子程序调 用及返回和中断处理断点的保护及返回, 它在完成子程序嵌 套和多重中断处理中是必不可少的。为保证逐级正确返回, 进入栈区的“断点”数据应遵循“先进后出”的原则。SP用 来指示堆栈所处的位置, 在进行操作之前, 先用指令给SP赋值, 以规定栈区在RAM区的起始地址(栈底层)。当数据推入栈 区后, SP的值也自动随之变化。MCS - 51 系统复位后, SP初 始化为07H。
2.2.2 MCS - 51单片机的内部结构
图 2.1 MCS - 51单片机结构框图
第 2 章 单片机的硬件结构和原理
2.3 中央处理器CPU
2.3.1 运算器
1. 算术逻辑单元ALU
2. 累加器ACC(Accumulator)
3. 寄存器B
4. 程序状态字PSW(Programe State Word)
D7
D6 D5
D4
D3 D2
D1
D0
Cy AC F0 RS1 RS0 OV …
P PSW
第 2 章 单片机的硬件结构和原理
表 2.2 RS1、 RS0与片内工作寄存器组的对应关系
RS1
RS0
寄存器组 片内PAM地址 通用寄存器名称
0
0
0组
00H~07H
R0~R7
0
1
1组
08H~0FH
R0~R7
1
0
第 2 章 单片机的硬件结构和原理
2. 内部数据存储器
MCS-51 单片机片内RAM的配置如图 2.4(b)所示。片 内RAM为 256 字节, 地址范围为00H~FFH, 分为两大部分: 低 128 字 节 ( 00H~7FH ) 为 真 正 的 RAM 区 ; 高 128 字 节 (80H~FFH)为特殊功能寄存器区SFR。
第 2 章 单片机的硬件结构和原理 表 2.3 复位后内部寄存器状态
第 2 章 单片机的硬件结构和原理
3. 指令寄存器中存放指令代码。CPU执行指令时, 由程序 存储器中读取的指令代码送入指令存储器, 经译码器译码 后由定时与控制电路发出相应的控制信号, 完成指令所指 定的操作。
第 2 章 单片机的硬件结构和原理
在低 128 字节RAM中, 00H~1FH共 32 单元是 4 个通用 工作寄存器区。每一个区有 8 个通用寄存器R0~R7。寄存器 和RAM地址对应关系如表 2.4。
第 2 章 单片机的硬件结构和原理
第2章 单片机的硬件结构和原理
2.1 概述 2.2 MCS -51单片机硬件结构 2.3 中央处理器CPU 2.4 存储器的结构 2.5 并行输入/输出接口 2.6 单片机的引脚及其功能 2.7 单片机工作的基本时序
第 2 章 单片机的硬件结构和原理
2.1 概 述
