高压厂用受电方案
电解10K高配站受、授电方案
祥光铜业工程电解车间10KV高配站受、授电方案一、受电前准备1.技术准备:熟知受、授电规范规程,模拟受、授电操作。
2.安全用具准备:高压绝缘鞋、绝缘手套、高压验电器、编织接地线和粉沫灭火器二、受电前的检查项目1. 仔细检查进线电源电缆的绝缘和接线情况。
2. 拆除所有临时供电电源。
(直流屏除外)3. 确认所有10KV出线断路器、10KV母联断路器及隔离手车、10KV 过电压保护器、电压互感器均在断开位置。
4. 确定10KV柜体内主断路器、接地刀闸均在断开位置。
5. 确定两回路进线柜AH1、AH6均在分闸位置,并送上控制电源及操作电源。
就地试验开关柜操作回路正确,并模拟保护电流差动电流跳闸,光字牌报警正确无误。
6. 模拟两段进线与母联柜的连锁关系,动作正常无误。
7. 消防器材到位,安全通道无阻,安全警示牌齐全。
三、10KVⅠ、Ⅱ段母线受电操作程序1.确认 AH1、AH6断路器均应在试验位置,送上10KVⅠ、Ⅱ段控制电源和合闸电源。
合上AH1、AH6进线柜控制电源及合闸电源,投入所以的保护。
2.通知总降压10KV开关站对AH1和AH6进线柜电缆受电。
通过总降压开关站得知进线电缆已受电。
将进线柜AH1下端PT小车推入工作位置,通过测量确认电压正常。
3.将AH1断路器从试验位置推向工作位置。
合上AH1进线断路器,这时10KVⅠ段母线受电。
通过AH3 10KV PT 检查电压AB、BC、CA、dadn 是否正常。
4.确认母线电压正常后,将AH4 隔离手车推入工作位置,然后将AH5母联断路器推入工作位置,合上母联断路器AH5 。
这时10KV Ⅱ段母线受电,检查AH11 10KV PT电压的指示AB、BC、CA、dadn是否正常5.将AH3 Ⅰ段PT和AH11 Ⅱ段 PT 二次定相,确定PT相序正确,母线相序一致,然后断开AH5 开关。
6.将进线柜AH6 下端PT小车推入工作位置,通过测量确认二次电压正常。
7.将AH6 主断路器从试验位置推向工作位置。
高压启备变及#1机组厂用电源系统受电方案
××××××电厂二期工程高压启动/备用变压器及#1机组厂用电源系统受电方案×××省电力科学研究院××××××电厂二期工程高压启动/备用变压器及#1机组厂用电源系统受电方案批准:审核:编写:×××省电力科学研究院二〇〇三年九月建设单位:××××××电力有限责任公司监理单位:设计单位:×××设计院施工单位:×××电力建设总公司调试单位:×××省电力科学研究院目录1 受电目的: (1)2 受电应具备的条件及安全措施 (2)3 受电前应检查的项目: (3)4 受电试验的组织、指挥与分工 (4)5 受电试验的步骤 (4)6 试验结束后的工作: (12)附图:受电系统图 (13)1 受电目的:根据电力工业部<<火电发电厂基本建设工程启动及竣工验收规程.96版>>,为使×××发电厂二期工程#1机组厂用电源系统安全投入运行,满足厂用辅机的分部试运的需要,特编制此方案,对高压启动/备用变压器、6kV、380V电源系统进行受电。
本方案根据工程设计图纸、厂家提供资料编制。
本受电方案所涉及的主要设备包括(见附图):110kV侧1061(1062)隔离刀闸和106断路器;01B高压启动/备用变压器、高压启动/备用变压器中性点1069隔离刀闸;6kV 0A段、0B段、IA段、IB段备用电源进线60A0、60B0、61A0、61B0小车开关和60A80、60B80、61A80、61B80电压互感器小车;6kV 0A 段与IA段、0B段与IB段联络小车开关60A1、61A2、60B1、61B2。
厂用电受电方案
厂用电受电方案一、方案背景自从我踏入电力行业,已经有十年之久。
这十年间,我见证了无数厂用电项目的崛起与成长。
今天,我要分享的厂用电受电方案,是我结合多年经验,精心策划的一份方案。
二、项目概述1.安全可靠:确保电力系统在运行过程中,不会对人员及设备造成安全隐患。
2.节能环保:降低能源消耗,提高能源利用率,减少对环境的影响。
3.智能化:实现电力系统运行数据的实时监控,便于分析、调整和优化。
三、方案内容1.受电系统设计(1)电源接入根据工厂所在地区的电力资源情况,选择合适的电源接入方式。
如:高压直接接入、低压接入、光伏发电等。
(2)受电装置选用高效、可靠的受电装置,确保电力系统在运行过程中的稳定性。
受电装置包括:变压器、电缆、断路器、保护器等。
(3)配电系统根据工厂用电需求,设计合理的配电系统。
包括:配电柜、电缆、配电线路等。
2.运行与维护(1)运行监控采用先进的监控设备,实时监测电力系统的运行状态,包括电压、电流、功率等参数。
(2)故障处理建立完善的故障处理机制,确保在发生故障时,能够迅速、准确地找到故障点,并进行处理。
(3)定期检查与维护对电力系统进行定期检查和维护,确保设备处于良好状态,延长使用寿命。
3.节能措施(1)优化设备选型选用高效、节能的电力设备,降低能源消耗。
(2)合理布局合理布局电力系统,降低线损。
(3)智能调控采用智能调控技术,根据工厂用电需求,实时调整电力系统运行状态,提高能源利用率。
四、项目实施1.前期准备(1)项目立项根据工厂需求,编写项目建议书,提交相关部门审批。
(2)设计审查组织专家对设计方案进行审查,确保方案的科学性、合理性和可行性。
2.施工阶段(1)设备采购根据设计方案,采购所需的电力设备。
(2)施工安装按照设计方案,进行电力系统的施工安装。
3.调试与验收(1)调试在施工完成后,对电力系统进行调试,确保系统运行正常。
(2)验收组织专家对电力系统进行验收,确保项目达到预期目标。

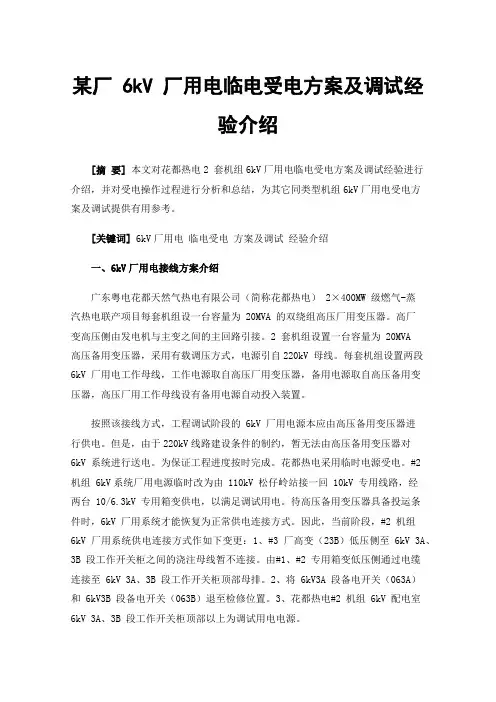

某厂6kV厂用电临电受电方案及调试经验介绍
某厂 6kV 厂用电临电受电方案及调试经验介绍[摘要]本文对花都热电2 套机组6kV厂用电临电受电方案及调试经验进行介绍,并对受电操作过程进行分析和总结,为其它同类型机组6kV厂用电受电方案及调试提供有用参考。
[关键词] 6kV厂用电临电受电方案及调试经验介绍一、6kV厂用电接线方案介绍广东粤电花都天然气热电有限公司(简称花都热电)2×400MW 级燃气-蒸汽热电联产项目每套机组设一台容量为 20MVA 的双绕组高压厂用变压器。
高厂变高压侧由发电机与主变之间的主回路引接。
2 套机组设置一台容量为 20MVA高压备用变压器,采用有载调压方式,电源引自220kV 母线。
每套机组设置两段6kV 厂用电工作母线,工作电源取自高压厂用变压器,备用电源取自高压备用变压器,高压厂用工作母线设有备用电源自动投入装置。
按照该接线方式,工程调试阶段的 6kV 厂用电源本应由高压备用变压器进行供电。
但是,由于220kV线路建设条件的制约,暂无法由高压备用变压器对6kV 系统进行送电。
为保证工程进度按时完成。
花都热电采用临时电源受电。
#2 机组 6kV系统厂用电源临时改为由 110kV 松仔岭站接一回 10kV 专用线路,经两台 10/6.3kV 专用箱变供电,以满足调试用电。
待高压备用变压器具备投运条件时,6kV 厂用系统才能恢复为正常供电连接方式。
因此,当前阶段,#2 机组6kV 厂用系统供电连接方式作如下变更:1、#3 厂高变(23B)低压侧至 6kV 3A、3B 段工作开关柜之间的浇注母线暂不连接。
由#1、#2 专用箱变低压侧通过电缆连接至 6kV 3A、3B 段工作开关柜顶部母排。
2、将 6kV3A 段备电开关(063A)和 6kV3B 段备电开关(063B)退至检修位置。
3、花都热电#2 机组 6kV 配电室6kV 3A、3B 段工作开关柜顶部以上为调试用电电源。
二、6kV厂用电供电方式供电方式改为:110kV 松仔岭站→10kV 专用线路→花都热电 10kV 箱式高压室进线开关→箱式高压室#1 专用箱变出线柜、#2 专用箱变出线柜→10kV 电缆→#1、#2 专用箱变→6kV 电缆→6kV3A 段工作开关(603A)、6kV3B 段工作开关(603B)→6kV 工作 3A 段母线、6kV 工作 3B 段母线。
高压供电方案
二、电源方案 7
受电系统方案: 1、接线方式:单母线、双母线等 2、需配变压器台数、型号、自备电源配置 3、主设备安装位置 4、无功补偿配置 5、保护要求(低压总开关、分路开关)
例:高供低计8 供电方案
二、电源方案 受电系统方案:(客户低压侧主接线方式) 1、根据客户用电负荷,低压母线采用单母线接线。 2、配置一台变压器,容量200KVA,依据国家关于节能减排 相关要求及行业标准,建议采用低损耗、节能型的S11型变 压器,无配置自备电源。 3、受电装置设置在厂内东面两车间中间空地位置,位于厂 区用电负荷中心,受电变压器采用台架式安装 。 4、根据客户用电负荷及容量,应切实合理安装无功补偿, 补偿容量应按不小于其变压器额定容量的30%进行配置。 5、根据低压侧额定电流,低压主进开关选择DW15-630型 , 客户分路开关额定开断电流,根据馈线负荷合理配置。
其中,10A, 15A,20A, 30A, 50A, 75A以及它们的十进位倍数或小数为 优先值
• 一次侧:10,12.5,15,20,25,30,40,50.60,75,
100, 125,150,200,250,300,400,500,600,750,
1000,1250,1500,2000等
• 二次侧:1,5。 5A一般用在表计或计量,
1、客户名称:某塑料制品厂。
2、客户申请供电容量:200千伏安。
3、
客户设备清单
负荷性质 加热、动力
动力 动力 动力 照明 合计
设备名称 注塑机 潜水泵 粉碎机 通风机 碘钨灯
功率(千瓦) 80 3 3 1 0.5
数量 3 1 1 3 10
功率合计 240 3 3 3 5 254
需用系数 0.6 0.2 0.4 0.8 1.0
主系统及厂用受电措施
陕西神木腾远煤化工有限公司110kV升压站及厂用电受电措施编制:审核:监理单位:安装单位:建设单位:批准:江苏华能建设集团有限公司腾远项目部二00一一年十一月陕西神木腾远煤化工有限公司110KV及厂用系统带电措施主系统及厂用电系统受电标志着分部试运工作的开始,为以后的单机试运和分部试运奠定了基础,为今后的试运工作创造了条件。
根据机组投产要求及现场施工进度情况,决定于2011年11月20日对110kV及厂用电系统进行受电工作。
为保证本次受电工作顺利完成,特编写本措施。
1、编写本措施主要依据:1.1《火力发电厂基本建设工程启动及竣工验收规程(1996年版)》电力部电建[1996]159号1.2《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号1.3《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号1.4《火电施工质量检验及评定标准》(电气专业篇)1.5《火电机组达标投产考核标准(1998年版)》电力工业部1.6《火电机组达标投产动态考核办法(试行)》国家电力公司[1998] 国家电力公司1.7《电力建设安全工作规程》DL5009.96(火力发电厂部分)1.8《电力安全工作规程》(发电厂和变电所电气部分)1.9《电力建设施工与验收技术规范》(电气部分)1.10《火电、送变电工程重点项目质量监督检查典型大纲》1.11《电力建设基本工程整套满负荷试运质量监督检查典型大纲》1.12《新建发电机组启动试运行阶段可靠性评价办法》1.13《电气装置安装工程·电力设备交接试验标准GB50150》1.14《电力系统自动装置检验条例》1.15《火电机组启动验收性能试验导则》1.16《变送器校验规程》1.17《辽宁电力科学研究院质量管理标准》1.18《工程调试合同》1.19 设计院设计图纸1.20 厂家产品说明书1.21电力系统《二十五项反措要求》2、受电目的2.1检查受电一次设备的绝缘性能及接线的正确性。
(完整)10KV变配电室受电方案
目录一、编制目的 (2)二、编制依据 (2)三、受电范围 (2)四、受电试验项目 (2)五、受电前应具备的基本条件 (2)六、受电前的检查及准备工作 (3)七、受电试验步骤 (4)八、安全措施 (4)一、编制目的润德原煤处理项目变配电室高低压配电间设3个进线柜、3个变压器柜、6个运行柜、2个电压互感器柜、1个补容电容器柜及10kV配电装置母线分为Ⅰ、Ⅱ两段。
本次受电电源引自德龙总降变。
在受电有关的电气设备安装、调试结束后,为了考验一次系统能否正常地投入运行,以及检查二次部分的测量、控制、保护、信号装置的正确性,实现10kV变电所受电的控制目标,为分部试运转创造必要的条件,特编制本方案。
二、编制依据本措施编制时,以下标准所示版本均为有效,各方应探讨使用下列标准最新版本的可能性.2.1 变压器保护控制图纸、10kV配电装置图纸和有关设备厂家资料。
2。
2 《电气安装工程电气设备交接试验标准》GB50150-2016.2。
3 《继电保护和电网安全自动装置检验条例》DL/T 995-2006.三、受电范围(本试验方案的具体执行顺序以最终的现场安装条件为准)3.1 10kV配电间各10kV间隔相关设备;3.2 10kV配电装置工作进线开关、母线压变及母线;3.3 各分柜的馈线开关.3。
4 与上述设备相关的所有保护、控制、测量、信号等系统。
四、受电试验项目4。
1 德龙厂区总降变进线电缆进行三次冲击试验带上电后,范围至10kV进线柜工作进线开关下端头。
4。
2 将10kV电源进线柜及母线PT开关摇至工作位置通过后台控制对10kV母线进行冲击合闸试验。
4。
3 进行10kV母线母线PT分别进行二次核相及10kV电容柜进行冲击合闸试验.五、受电前应具备的基本条件5.1 受电范围内土建已竣工,做到道路畅通,门窗齐全,照明良好,经验收合格,具备值班运行条件;5。
2 德龙厂区总降变已受电完毕,并已完成试运行;5.3 各10kV变配电间的所有建筑项目完成,并经质检部门验收合格;5.4 直流系统及UPS均已调试完毕并已投运;电气系统操作部分能正常投运;5。
最新内蒙古京泰发电厂110kV启备变受电方案
编号:XT-JT0201C-2009内蒙古京泰发电厂110kV启备变受电方案及厂用受电调试措施内蒙古电力科学研究院二○○九年六月措施编号:XT-JT0201C-2009起讫时间:2009年6月—2009年8月项目负责人:张智工作人员:董永乐任乐李娜编写人员:董永乐审核:批准:摘要本报告依据火电工程启动调试工作规定及机组调试合同的要求,根据内蒙古京泰发电厂2×300MW 1#2#机组一次系统及起备变保护,编写了本措施。
关键词电力系统综合目录1概述 (5)2试验目的及依据 (5)2.1试验目的 (5)2.2试运依据 (5)3受电前应具备的条件 (6)4安全措施 (6)5受电前一、二次系统检查 (7)5.1一次系统检查 (7)5.2二次系统检查 (7)6受电试验程序 (8)6.1高压起动/备用变受电 (8)6.26k V11段母线受电 (9)6.36k V12段母线受电...................................................(9 6.46k V21段母线受电 (9)6.56k V22段母线受电...................................................(9 6.6带负荷测差动相量 (9)6.7充电结束后的工作 (9)7注意事项 (9)8组织措施 (10)9现场组织机构 (10)10附录 (10)附录 A 110kV一次系统图 (11)附录 B 6kV厂用一次系统图 (12)内蒙古京泰发电厂1# 2#机组厂用受电调试措施1概述内蒙古京泰发电厂1# 机组厂用受电范围包括:起备变高压侧断路器101、起备变低压侧断路器10BBA02、10BBB02、6kV11、6kV12段母线及电压互感器;启备变低压侧断路器20BBA02、20BBB02、6kV21、6kV22段母线及电压互感器。
2 试验目的及依据2.1 试验目的2.1.1 检查启备变在全电压冲击合闸情况下的运行状况。
厂用电受电方案
厂用电受电方案
厂用电受电方案是指对于各种厂房、设施以及设备的电力需求,进行系统化和科学化的规划和设计,以确保安全、可靠的电力供应,保障生产的正常运转。
一、受电方案的设计原则
1. 安全可靠:要考虑电力的稳定性,确保电力供应可靠性,避
免人员和财产的损害。
2. 经济合理:考虑用电负荷特点、结构、数量和用电规律,以
及电源是否充足和可靠等因素,实现经济性、合理性。
3. 可扩展性:考虑工厂用电的可能增加,推测未来新设备的电
力需求。
4. 灵活性:为适应不同用电负荷和情况,方案应具有变通性和
灵活度。
二、受电方案的组成部分
1. 主变电站:设置在供电局高压线路较近处,担负变电、安全
保护、自动控制等任务。
定期进行维护和检测,以确保主变站正常
运行。
2. 电缆通道:必须结合建筑物的现有布局、厂区实际情况,设
计合理的电缆通道系统,包括各种用电设施的布线走向、走向优化等。
高压供电方案 PPT
一、现场勘查方案
根据客户申请报告,前往客户处实地核实、完成以下工作: 1、现场核查客户负荷性质: 重要客户等级、负荷分级、用电类别、行业类别 2、核定客户的用电容量 3、出具勘查意见:
(1)客户对供电质量的要求。 (2)供电电压等级 (3)生产工艺、产品是否符合国家产业政策。 (4)受电设备选址是否合理。 (5)受电工程通道是否畅通等。
电站,10kV民丰线第6基杆T接供电,该户为三级负荷可采用单回路供电。
4、进线方式:经与客户协商,采用JKLGYJ-10-35型架空绝缘线接入。 5、产权分界点:根据《供电营业规则》,产权分界点设在T接电点负荷侧 0.5米处 。 6、接入系统保护设置:根据客户用电容量及线路高压侧电流,第一、二道 保护均采用户外跌落式熔断器。第一道保护熔丝选择25A,第二道保护熔丝 选择20A。
课堂练习
练习1: 客户申请主要信息:
1、客户名称:济南市盛和面粉加工厂。
2、客户申请供电容量:200千伏安。
3、
客户设备清单
二、电源方案
接入系统方案: 1、确定供电电压 2、供电方式(专变、公用变、专线) 3、确定接入变电站、线路、供电回路 4、进线方式:架空、电缆 5、产权分界点 6、保护要求(断路器、熔断器、隔离开关)
例:高供低计供电方案
二、电源方案 接入系统方案:(即客户如何接入电网) 1、根据客户容量确定供电电压为10kV. 2、供电方式采用专变供电.(与用户协商或各地市业扩技术导则) 3、该厂附近有两条10kV线路,经过线路、容量比较,确定由110kV民主变
7、配置高压供电的客户配置专变采集终端。
五、受电工程建设投资界面
应按照产权分界划分的原则,确定双方工程建设出 资界面。
110kV升压站受电方案
110kV升压站受电方案第一篇:110kV升压站受电方案项目名称建设单位名称项目名称受电方案编写:审核:批准:施工单位日期项目名称一、编制目的及受电方式项目名称为110kV系统,带有110kV GIS开关及110/35kV主变压器。
经#1主变压器降压至35kV母线。
采用微机型保护装置。
在完成了全部安装、试验工作和分部试运行工作后,为了考核110kV设备的一次系统能否正常投入运行,特编制110kV受电方案。
经外线送至本站110kV进线侧、合上110kV文茭线1113(DS2)隔离开关,合上110kV文茭线1111(DS1)隔离开关,合上110kV文茭线111开关(CB)致使110kV母线带电,并对110kV母线、#1主变及设备进行冲击合闸试验,以检查一次设备的可靠性,二次部分的测量、控制、保护、同期、信号装置及其回路的正确性。
二、编制依据1、2、3、4、5、设计院提供的相关图纸与资料。
设备制造厂提供的图纸、资料。
GB50150-91《电气装置安装工程电气设备交接试验标准》。
DL400-91《继电保护和安全自动装置技术规程》。
风力发电厂基本建设工程启动及竣工验收规程。
三、受电范围 1、110kV母线、电压互感器及电流互感器等; 2、110kV#1主变系统;3、#1主变带35kV一段母线、母线压变、#1接地变、#1场用变、#1SVG降压变、#1电容器组及相关的CT和电缆;4、与上述设备相关的所有保护、控制、测量、计量、信号、保护等装置与回路;6、附电气一次主接线图;四、受电前应具备的基本条件1、110kV 电气一、二次设备安装全部结束,电气试验调试结束并合格,受电设备的继电保护,已按有关单位提供的整定单进行整定完毕,经检查验收合格,具备投运条件。
项目名称2、受电范围内土建竣工,做到道路畅通,门窗齐全,通讯、照明条件良好,消防设施完善,经验收合格,具备使用条件。
绝缘、安全用具配备齐全、合格均能使用。
3、受电相关设备现场标志均已正确命名、齐全,符合规范要求。
厂用电受电方案
厂用电受电方案厂用电受电方案是企业用电的关键方案,也是工业发展的重要保障。
本文将从三个方面来探讨厂用电受电方案,包括厂用电受电系统的基本组成、设计要素和方案的实际应用。
一、厂用电受电系统的基本组成作为一种电力系统,厂用电受电系统是由供电系统、配电系统和用电设备组成的。
具体包括:1、供电系统:供电系统是整个厂用电受电系统的基础和核心。
一般来说,现代化工业企业都是通过高、中、低压电缆来分别接受电力公司送来的高、中、低压电力。
另外,还需要根据企业的用电负荷和用电场所的具体情况,选择不同的引电点和引电方式,确保供电系统的正常运行。
2、配电系统:配电系统主要负责将高、中、低压电力通过变压器、配电盘、开关柜、电缆、插座等配电设备进行分配和调节,使各个用电设备得到所需的功率、电压、电流并保持稳定。
配电系统中各组件的选型、布置和连接都直接影响到供电系统的稳定性和可靠性。
3、用电设备:用电设备包括各种电动机、照明设备、电热设备、电子设备等,它们是生产线、办公室、仓库等各个场所的重要设备。
用电设备的选型、安装和使用都需要根据实际产品和用户需求进行设计和调整,同时要注意对于重要设备还需要进行备用电源或其他应急电源的设计和配置。
二、厂用电受电方案的设计要素1、可靠性:任何企业的生产都需要稳定可靠的电力供应,否则将会造成生产停顿、损失和安全事故等问题。
因此,厂用电受电方案的设计要素中最重要的就是可靠性。
从供电系统、配电系统和用电设备三个方面考虑,需要充分采取各种技术手段保障供电系统的稳定性和可靠性。
2、经济性:任何企业都需要在生产中控制成本,因此厂用电受电方案设计中也需要考虑经济性。
为了减少系统的投资和运行费用,可以从供应商、设备类型、布局等方面进行精简设计,同时也要注意高效的能源利用和减少电力损耗。
3、灵活性:厂用电受电方案需要具有一定的灵活性,以适应企业的生产需要。
比如可以采取多供电方式备份等方案,这样在一些突发或异常情况下可以保证正常生产运行。
220kV受电方案
乌拉山电厂三期工程220kV开关站受电方案黑龙江省电力科学研究院二〇〇五年九月签字页会签:批准:审核:编写:目录1 受电目的: (1)2 受电应具备的条件及安全措施 (1)3 受电前应检查的项目: (2)4 受电试验的组织、指挥与分工 (3)5 受电试验的步骤 (3)6 试验结束后的工作: (7)附:乌拉山发电厂220kV开关站受电系统示意图1 受电目的:根据电力工业部(1996)《火电工程启动调试工作规定》,为使乌拉山电厂三期工程#4机组达到整套启动条件,满足#4机组发电的需要,由乌前I 回线路对乌拉山电厂三期220kV开关站进行受电,再由Ⅰ母线用251断路器通过乌拉山电厂三期新老厂联络线向乌拉山老厂220kV开关站冲击,特编制此方案。
本方案根据工程设计图纸、厂家提供资料编制。
本次受电的范围:三期新建220kV开关站,老厂220kV开关站参与受电的设备:乌前I线,乌前II线,乌拉山新厂联络线,220kVⅠ母线、220kVⅡ母线、启动备用变压器、220kV开关站涉及的相关断路器、隔离开关,三条线路的单相电压互感器、Ⅰ、Ⅱ母线上三相电压互感器,三相电流互感器、避雷器等。
2 受电应具备的条件及安全措施2.1 有关受电的一次设备及受电后不能再进行施工的设备必须安装完毕并经验收合格。
2.2 所有一次设备接地良好,接地网测试合格。
2.3 待受电的一次设备经高压试验检查合格,单体调试完毕。
2.4 受电涉及的二次回路接线校验正确,保护装置单体调试完毕并按要求整定合格,整组传动试验完毕,试验正确,具备投运条件,电流、电压回路通电检查正确,报警指示信号指示正常,电流、电压量通道显示正常,监控系统测试完毕,满足投运条件、相关ECS系统能投入使用。
启动前受电范围的继电保护装置应有中调下达的(充电临时定值,运行的正式定值)。
继电保护装置的光线通道(主通道,备用通道)应全部调通,衰耗符合要求。
综合自动化系统,故障信息系统,远动系统与中调联系应畅通。
10KV变电所受电方案
10KV变电所受电方案10kV变电所是电力系统中的一个重要环节,负责将高压输电线路的电能转换为适用于市区、工矿企业和居民用电的低压电能。
10kV变电所的受电方案是指变电所接受高压输电线路电能的具体策略和方法。
接下来,我将详细介绍10kV变电所的受电方案。
首先,10kV变电所的受电方案需要确定受电线路的路径和接线方式。
受电线路通常由高压输电线路经过高压开关设备引线进入变电所,再通过变压器和低压开关设备进入低压配电系统。
受电线路的路径应尽量短,减小线路电阻和电压降低,提高供电质量。
接线方式可以选择多种形式,如单回线接法、单回道双线接法、双回道双线接法等,具体根据变电所容量和供电范围来确定。
其次,受电方案还需要确定10kV变电所的主变压器参数。
主变压器是10kV变电所的核心设备,主要用于将高压输电线路的电能降压到变电所所需的低压电能。
主变压器的参数包括额定容量、变比、绕组数等。
主变压器的额定容量应根据负荷需求和后备容量来确定,变比则取决于高压输电线路和低压配电系统的电压等级差异。
第三,受电方案还需要确定10kV变电所的高压开关设备和低压开关设备。
高压开关设备用于控制和保护高压输电线路和主变压器,包括断路器、隔离开关、负荷开关等。
低压开关设备用于控制和保护低压配电系统,包括断路器、接触器、开关柜等。
高压开关设备和低压开关设备的选型应根据安全可靠、操作便捷和经济合理等原则来确定。
最后,受电方案还需要考虑变电所的安全和可靠性。
安全是变电所的首要任务,因此在受电方案中应有完善的保护措施,如过流保护、过压保护、接地保护等。
可靠性是变电所的关键指标,因此在受电方案中应有备用设备和备用电源来保证供电的连续性。
此外,还需要根据变电所的实际情况设计合理的接地系统和避雷装置,提高变电所的抗击瞬时过电压和雷电击打能力。
综上所述,10kV变电所的受电方案是一个综合考虑各种因素的技术问题,既需要满足供电需求,又需要考虑设备的安全和可靠性。
10KV受送电方案
10KV受送电方案一、工程简介XXX工程由四个10KV高压配电室组成,分别为炼钢高压1#配电室,炼钢高压2#配电室,空压站高压配电室,循环水泵房高压配电室。
本工程由XXX工程技术有限公司设计,由XXX理有限公司担任现场监理。
本工程的四个高压配电室电气设置如下:每个高压室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜。
每个高压配电室均为两路高压进线,高压进线均由厂内110KV高压变电所引入,1#和2#炼钢高压配电室每路为3×240的高压电缆3根并联,空压站高压配电室,循环水泵房高压配电室每路为3×240高压电力电缆一根。
每个10KV高压配电室内有50KVA所用变压器一台,提供高压配电室内的照明、直流屏充电和高压柜内交流用电。
每个高压配电室的I、II段两路高压柜经过母联用高压母线桥连接。
正常情况下,母联断开,两进线电源同时运行,任一电源失电,检无压、无流,再合母联开关。
本次送电采用临时送电方案,使用VLV22-10KV 3×50mm2铝芯电缆,为1#进线柜带电,用母联柜联络二段进线。
空压站10KV电源引自厂内临电电杆上,循环水泵房和1#高配的10KV电源引自临时干式变压器内进线端。
由于正式电缆已经引入高压配电室,在接入临时高压电缆前,应取下进线柜的正式电缆,将临时电缆接到1#高压进线柜的进线端子上,取下的正式高压电缆头用密封套套好并密封以防止受潮和损坏。
根据11月25日接点计划,本次仅送1#高配、空压站高配、循环水泵房高配。
送电顺序为11月22日18时:循环水泵房高配送电;11月23日18时:空压站高配送电;11月25日18时:炼钢1#高配送电。
然后再根据各个低配室的情况送至各低配室的变压器。
三个高压配电室的高压供电系统图及平面图见附图所示。
二、方案的编写依据本方案的编写是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。
330kV升压站受电方案
项目名称:甘肃电投武威热电有限责任2×350MW热电联产工程330kV升压站受电方案编写:年月日初核:年月日审核:年月日批准:年月日备注:本方案有效期至甘肃电投武威热电有限责任公司2×350MW热电联产工程330kV 升压站受电工作结束。
目录1 概述 (1)2 编制目的 (2)3 编制依据 (2)4 调试使用设备 (2)5 受电范围 (2)6 组织机构 (3)7 受电目标 (3)8 受电前应具备的条件 (4)9 受电前运行方式 (5)10 受电步骤 (5)11 安全措施 (7)12 危险点预测与预控措施 (8)附件一:受电组织机构 (10)附图一: (11)330kV升压站受电方案1 概述甘肃电投武威热电有限责任公司2×350MW热电联产工程,330kV升压站采用屋外GIS装置,主接线采用双母线接线,设专用母联断路器,#1、#2机组均以发电机-变压器组单元接线接入厂内的330kV升压站,本期新建330kV出线2回接入330kV凉州变电站。
1.1受电设备简介1.1.1 330kV断路器护。
A套保护为国电南京自动化股份有限公司生产的PSL-603U型线路保护、SSR-530U型远跳判别及过电压保护;B套保护为北京四方继保自动化股份有限公司生产的CSC-103A 型线路保护、CSC-125A型数字式超高压保护。
1.1.5 母线保护按双重化配置,A套为长圆深瑞继保自动化有限公司生产的BP-2CA-G型微机母线保护装置,B套为南京南瑞继保电气有限公司生产的PCS-915A-G型微机母线保护装置;专用母联断路器配置一套长圆深瑞继保自动化有限公司生产的PRS-723A-G型母联保护装置及WBC-22型操作箱。
1.1.6 330kV系统故障录波装置为山东山大电力技术有限公司生产的WDGL-Ⅵ/A型微机电力故障录波监测装置,该故障录波装置记录线路电压、电流以及线路保护、母线保护等保护动作信息。
厂用电受电方案
1.工程概况及工程量江苏国华陈家港电厂一期为两台超超临界单机容量为660MW燃煤机组。
发电机额定容量为660MW,额定容量为733.3MVA,发电机出口额定电压20kV,冷却方式为水氢氢,励磁方式采用静态励磁。
主变为三相式双绕组主变压器,额定容量为780MVA,变比为550±2×2.5%/20kV,采用ODFA冷却方式。
高压厂用工作变压器,采用40/25-25MVA的分裂变压器和一台25MVA的双卷公用变压器,变比分别为20±2×2.5%/6.3-6.3kV和20±2×2.5%/6.3kV,本次受电采用双卷变作为倒送电变压器。
本工程高压厂用电的电压为6KV。
低压厂用电采用0.38KV电压。
低压厂用变压器和容量大于等于200KW的电动机负荷由高压厂用电供电,容量小于200KW的电动照明和检修等低压负荷由0.38KV供电。
主厂房高压厂用配电装置布置在汽机房A-B排的9.9m层。
辅助厂房6KV配电装置布置在输煤综合楼0米的C-D排之间。
根据江苏国华陈家港电厂试运指挥部的要求,考虑到500kV升压站外部线路竣工较迟,为不影响机组分部试转调试工作,决定由附近的变电所临时引接一条20KV线路,通过增加的就地开关箱送电至2B高厂变(双卷变)高压侧,使机组6KV母线以及400V母线带电,为机组辅机试转做好准备。
2.编制依据2.1 DL/T 587-1996《微机继电保护装置运行管理规程》2.2 DL/T 687-1999《微机型防止电气误操作装置通用技术条件》2.3 DL/T 769-2001《电力系统微机继电保护技术导则》2.4 DL/T 5136-2001《火力发电厂、变电所二次接线设计技术规程》2.5 DL/T 5147-2001《电力系统安全自动装置设计技术规定》2.6 GB/T7261-2000《继电器及继电保护装置基本试验方法》2.7 GB/T14598-1998《电气继电器》2.8 DL/T 671-1999《微机型发电机变压器组保护装置通用技术条件》2.9 DL/T 770-2001《微机变压器保护装置通用技术条件》2.10 DL/T 5136-2001《火力发电厂、变电所二次接线设计技术规程》2.11 DL/T 5147-2001《电力系统安全自动装置设计技术规定》2.12 GB/T15149-2002《电力系统远方保护设备技术要求及试验方法》2.13 DL/T 873-2004《微机型发电机变压器组动态记录装置技术条件》2.14 GB/T 15145-2001《微机线路保护装置通用技术条件》2.15 GB 16847-1997《保护用电流互感器暂态特性技术要求》2.16 JB/T 9568-2000《电力系统继电器、保护及自动装置通用技术条件》2.17 GB/T 14285-2006《继电保护和安全自动装置技术规程》2.18 GB/T 15147-2001《电力系统安全自动装置设计技术规定》2.19 DL 5009.1-2002《电力建设安全工作规程》(火力发电厂部分)2.20 国家电网生技[2005]400号《国家电网公司十八项电网重大反事故措施》2.21 国电发[2000]589 号《防止电力生产重大事故的二十五项重点要求》2.22 厂家技术说明书和设计院的设计图纸2.23 电厂继电保护整定通知书2.24 《火力发电建设工程启动试运及验收规程》(2009年版)(中华人民共和国国家能源局发布的DL/T 5437-2009)2.25 电力部电综(1998)145号《火电施工质量检验及评定标准》2.26 电力部电建〔1996〕40号《火电工程启动调试工作规定》2.27 江苏方天20KV临时受电调试方案2.28 《电气装置安装工程质量检验及评定规程》DL/T 5161.1-5161.17-20022.29 《电气装置安装工程电气设备交接试验标准》 GBJ50150-20063.受电准备及作业条件3.1现场环境通道畅通(包括道路);在6KV和400V开关室等电气设备室配置适量的灭火器;受电范围内脚手架已经全部拆除,并清理出场;受电范围内垃圾已清除,地面平整、干净;受电区域要有隔离措施,并挂设警告牌(标志)。
2024年高压柜安装及电缆布放工程受电方案
2024年高压柜安装及电缆布放工程受电方案____年高压柜安装及电缆布放工程的受电方案一、项目背景近年来,随着城市化进程的推进,电力需求呈现出快速增长的趋势。
为了满足城市电力供应需求,我们计划在____年对某地区进行高压柜安装及电缆布放工程。
本方案将详细介绍该工程的受电方案。
二、总体目标本工程的总体目标是确保电力供应的可靠性和稳定性,满足当地电力供应的需求。
三、受电方案1.配电变压器选择根据工程的需要,我们计划使用10kV配电变压器供电。
变压器的容量根据工程的负荷需求进行选定,确保供电能力能够满足该地区的需求。
2.高压柜选型在高压柜方面,我们计划选择符合国家标准的产品,并根据该地区的电力需求选择适当的规格和型号。
高压柜的安装位置应考虑到运维和维修的便捷性,并确保与其他设备的协调性。
3.电缆布放对于电缆布放,我们将按照规范要求进行布设,采用合适的方式和方法。
在布放过程中,应严格按照工艺要求进行,确保电缆的安全使用。
4.电力接入电力接入的方式可以选择地下电缆或架空线路。
根据具体情况,我们将在工程设计阶段对两种方式进行评估和选择。
5.接地系统为确保电力设备和使用的安全性,我们将建立良好的接地系统。
接地系统将按照国家标准进行设计和施工,确保接地电阻符合要求。
6.安全措施为保障施工过程中的安全性,我们将采取相应的安全措施,包括对施工区域进行划定,设置符合规范要求的安全间距,并配备必要的安全设备和人员。
四、工程进度及里程碑根据现有的情况和相关要求,我们制定了以下的工程进度及里程碑:1.工程准备阶段(2024年6月-2024年4月)- 编制工程方案和设计- 申请相关施工许可证和审批文件2.材料采购和准备阶段(2024年5月-2024年9月)- 购买和储备所需的电力设备和材料3.施工阶段(2024年10月-____年12月)- 高压柜安装和调试- 电缆布放及连接- 接地系统的建立和测试- 电力接入和供电测试4.工程验收阶段(2025年1月)- 完成工程验收并提交相关报告五、项目预算我们预计该工程的总预算为XXX万元。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
厂用电系统受电方案河南电力建设调试所鹤壁电厂二期扩建工程2×300M W 机组 调试作业指导书HTF-DQ303目次1 目的 (04)2 依据 (04)3 系统及设备简介 (04)4 受电范围 (04)5 组织分工 (05)6 使用仪器设备 (05)7 受电应具备的条件 (06)8 受电步骤 (07)9 安全技术措施 (11)10调试记录 (11)11 附图(表) (11)1目的明确本次厂用受电工作的任务和各方职责,规范程序,使厂用受电工作有组织、有计划、有秩序地进行,确保厂用电系统受电工作安全、可靠、顺利的完成,为机组分部试运打下良好基础。
2依据2.1 《火力发电厂基本建设工程启动和竣工验收规程(1996年版)》2.2 《火电工程启动调试工作规定》2.3 《电气设备安装工程电气设备交试验标准》2.4 《继电保护及安全自动装置反事故措施要点》2.5 《继电保护及电网安全自动装置检验条例》2.6 《继电保护和安全自动装置技术规程》2.7 《电力建设工程预算定额》调试部分2.8 《分系统、整套启动调试承包合同》2.9 设计院图纸、制造厂家技术文件3设备及系统简介鹤壁电厂二期扩建工程2×300MW机组的#02起备变间隔是从#1、#2机组变电站的220kV双母线上引接。
厂内#3、#4机组6kV工作母线分别为:6kV工作3A、3B段,6kV 工作4A、4B段,各工作母线段的工作电源取自本机组高压厂用变,备用电源进线取自#02起备变低压侧。
#02起备变保护采用数字式变压器保护装置(DGT 801),双重化配置。
6kV厂用电配电装置本体均配置微机型保护测控一体化装置,为DCS系统提供实时电量信息。
高、低压厂用电的监控全部进入热控DCS系统,厂用电系统的操作通过DCS画面完成。
6kV 工作63A、63B段各配有高压厂用电源快切装置一套。
4受电范围#02起备变低压侧与#3、#4机组6kV工作段的备用电源进线开关柜,是通过共箱母线联接的,共箱母线之间无断开点。
因此#3机6kV工作段受电部分包括启备变低压侧至#4机6kV段备用电源进线柜之间的共箱母线,包括6kV工作4A、4B段备用电源进线开关柜间隔。
#3机厂用受电范围安排如下:➢#02起备变间隔及#02起备变;➢#02起备变低压侧共箱母线;#02起备变低压侧至#3机6kV 工作3A、3B段备用进线开关柜共箱母线、#02起备变低压侧至#4机6kV 工作4A、4B段备用电源进线开关柜共箱母线(包括备用电源进线开关柜间隔)、#3机6kV 工作3A、3B段;➢#3低压公用变及公用PC2A段;#3A、#3B汽机工作变及汽机PC3A、PC3B段; #3A、#3B锅炉工作变及锅炉PC3A、PC3B段;#2检修变及检修PCB段;#3A、#3B除尘变及母线段;#3A、#3B脱硫变及母线段;#3照明变及#3机照明PC段;#3除灰变及除灰PCA段;#3循环水变及循环水PC3段;#3输煤变及输煤PC3段;#3、#4化水工作变及新增化水PC2A、2B段;新增水源地升压变;#3机汽机保安PC段;#3机锅炉保安PC 段;#3炉事故照明PC段。
➢#3机组各380/220V的MCC盘。
5 组织分工5.1 调试单位负责编写与调度措施相配套的开关站受电方案,受电前对参加受电的有关单位人员进行技术交底,准备好试验仪器设备,作好试验记录,解决受电过程中出现的技术问题。
调试应由工程师及以上资格的调试人员负责,为保证试验数据的准确性和可靠性,同时为了安全考虑,应组成两人以上试验小组完成试验。
5.2 生产单位负责与调度部门的联系,受电过程中的设备操作,以及受电设备的代管和受电后的安全运行。
5.3 安装单位负责受电设备的安全隔离措施,负责受电现场的安全、消防、保卫等任务,并负责设备检修和临时措施的拆装工作。
6 使用仪器设备7 受电应具备的条件7.1 受电区域内的场地基本平整,消防、交通及人行道路畅通,网控室、集控室的土建装修工作全部结束,受电区域已设有明显标志和分界,危险区设有围栏和警告标志;7.2 受电区的施工脚手架已全部拆除并清扫干净(含电缆井、沟);7.3 受电区的梯子、平台、步道、栏杆、护板等已按设计安装完毕,并正式投入使用;7.4 受电范围内的生活用水系统和卫生、安全设施已投入正常使用,消防系统已投用。
7.5 受电区域具有充足的正式照明,事故照明能及时自动投入;7.6 运行岗位已有正式的通讯装置,试运增设的临时岗位,设有可靠的通讯联络设施;7.7 主控的空调装置、采暖及通风设施已按设计能正常投入使用;7.8 生产单位按规定已配备好相应的合格运行人员,并配备好相应的工具、图册、资料,运行人员已正式上岗;7.9 受电范围的安装工作结束并经验收签证,办理代管手续;7.10 按《电气设备安装工程电气设备交接试验标准》完成以下一次设备的调整试验: 7.10.1 #02起备变间隔的隔离开关、高压断路器、电流互感器、避雷器;7.10.2 #02起备变本体及附属设备;7.10.3 6kV系统包括起备变至6kV工作3A、3B段; 6kV工作3A段、3B段母线PT 柜和开关柜;6kV母线及开关避雷器;7.10.4 各6kV开关柜CT及零序CT;7.10.5 各低压干式变压器、各低压变压器高压侧6kV电缆、各低压变压器高压侧开关;7.10.6 各380V工作进线开关及分段联络开关,各MCC进线开关;7.10.7 各380V段母线及PT。
7.11 下列二次设备和系统调试完毕并投运,经质检验收合格。
7.11.1 集控直流电源系统;7.11.2 UPS不停电电源系统;7.11.3 集控室中央信号系统;7.11.4 集控变送器屏及其回路;7.11.5 #02起备变关口表及集控电度表屏的回路;7.11.6 #02起备变故障录波器装置;7.11.7 #02起备变保护装置;7.11.8 各低压干式变压器保护、低压工作段联络、出线开关的保护;7.11.9 #02起备变高低压侧断路器、隔离开关及保护、测量控制等二次回路调试,测温、冷却系统调试、本体有载调压远方操作、整组传动试验已完毕。
7.11.10 受电范围内所有的指示仪表、变送器、电度表、温度计经校验合格。
7.11.11 6kV、380V母线系统查线,二次回路调试,保护、信号动作试验,绝缘监察装置试验已完毕。
7.11.12 6kV、380V断路器、隔离开关、二次回路试验,整组传动试验已完毕。
7.12 #02起备变保护及故障录波器正式定值单已下达并执行,各低压干式厂用变压器保护装置已按正式定值要求整定完毕;7.13 DCS系统受电完成,受电范围内的开关传动操作正常,各模拟量、开关量测点投运正常;7.14 电厂与系统各级调度部门通讯畅通,开关站远动信息系统投运正常;7.15 联系调度部门下达#02起备变投运调度措施、#02起备变的正常运行方式。
受电范围内所有一二次设备均应按正式名称标示清晰。
7.16 受电工作经有关质监部门检查同意,申报调度部门批准。
8 受电步骤#02起备变间隔及#02起备变的受电步骤需以调度部门的措施为准,下述各项操作步骤仅为指导措施,重点列举配合调度部门的措施而需要现场完成的项目。
8.1 #02起备变受电操作8.1.1 检查鹤2202东、鹤2202西、鹤2202开关、鹤2202母地均在断开位置。
8.1.2 检查220kV架空线三相分别对地的绝缘良好无异常。
8.1.3 检查起备变高、低压侧绝缘测试合格,检查6kV工作3A、3B段母线的备用进线开关均应在断开位置,检查起备变高压侧中性点接地良好。
8.1.4 检查起备变分接头在额定档位(或调度指定档位),排除瓦斯继电器内气体。
8.1.5 运行人员投入起备变全套保护,重瓦斯保护投跳闸。
8.1.6 用2500V摇表测量6kV工作3A、3B段备用电源进线开关绝缘应合格。
8.1.7将6kV工作4A、4B段备用电源进线开关拉出隔离位置。
8.1.8将6kV工作3A、3B段备用电源进线开关推入工作位置备用,断掉操作电源。
8.1.9 断开母联,将220kV东母腾空,起备变恢复备用于220kV东母,220kV西母带电运行。
合上母联东、西母刀闸,投入母联充电保护,按定值要求投入延时回路。
8.1.10 在集控用DCS操作合上鹤2202开关。
8.1.11 在网控监控系统操作合上母联开关对起备变进行第一次全压冲击,监视起备变低压侧PT二次电压,注意观察起备变励磁涌流并录波,检查起备变差动保护是否可靠躲过涌流影响。
就地设专人监护,如有异常情况立即汇报并断开起备变高压侧开关,对起备变进行检查,消除缺陷后方可进行第二次冲击。
8.1.12 第一次冲击无异常后,在集控断开鹤2202开关,退出母联充电保护,220kV 东西母线并列运行。
起备变断电5分钟后操作鹤2202开关进行第二次至第五次冲击,每次带电运行1分钟,冲击间隔5分钟。
第五次冲击无异常不断开鹤2202开关。
8.1.13 在起备变空载条件下进行试调压检查,试验正常后将分接头放置回额定档(或调度指定档位)运行,记录各档位下的起备变低压侧电压。
8.1.14 #02起备变带电运行。
8.2 6kV 工作段母线受电8.2.1 拉出6kV工作3A、3B段所有小车开关和PT小车,用2500V摇表测量3A 、3B 段母线相间和对地绝缘电阻,绝缘电阻值应符合规程要求。
8.2.2 投入6kV工作3A及3B段母线PT一次保险,将6kV工作3A、3B段母线PT推至工作位置,投入PT二次保险。
8.2.3 将3A及3B段备用电源进线开关推至工作位置,插上小车插头,送上操作电源。
控制方式切至远方。
8.2.4 在电气画面上操作合上6kV工作3A段备用电源进线开关,6kV工作3A段PT柜上的电压应指示正确,测量3A段母线二次电压及相序,对3A段母线PT与3A段备用进线开关PT进行二次核相。
8.2.5 在电气画面上操作合上6kV工作3B段备用电源进线开关,6kV工作3B段PT柜上的电压应指示正确,测量3B段母线二次电压及相序,对3B段母线PT与3B段备用开关PT进行二次核相。
8.2.6 对6kV工作3A、3B段母线进行二次核相检查。
8.2.7 6k V工作3A、3B段母线带电运行。
8.3 保护装置带负荷检查8.3.1 条件允许的情况下,应启动6kV工作段上较大的电机负荷,对保护装置及二次回路进行带负荷检查。
8.3.2 启动电机负荷前,暂时退出#02起备变差动保护及220kV母线差动保护。
在#02起备变带负荷情况下,检查#02起备变电流回路极性正确且差动保护差流正常后,投入#02起备变差动保护;检查220kV母线差动保护电流回路极性正确且差动保护差流正常后,汇报调度部门投入220kV母线差动保护。
