第6章80C51的中断系统及定时计数器单片机原理及应用(C51编程)-李全利-高教出版社
单片机原理及应用第四版林立第六章选择题答案

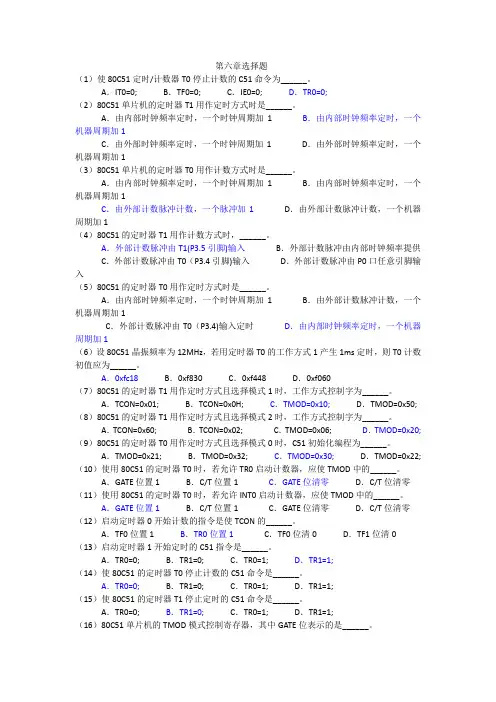

第六章选择题（1）使80C51定时/计数器T0停止计数的C51命令为______。
A．IT0=0;B．TF0=0;C．IE0=0;D．TR0=0;（2）80C51单片机的定时器T1用作定时方式时是______。
A．由内部时钟频率定时，一个时钟周期加1 B．由内部时钟频率定时，一个机器周期加1C．由外部时钟频率定时，一个时钟周期加1 D．由外部时钟频率定时，一个机器周期加1（3）80C51单片机的定时器T0用作计数方式时是______。
A．由内部时钟频率定时，一个时钟周期加1 B．由内部时钟频率定时，一个机器周期加1C．由外部计数脉冲计数，一个脉冲加1D．由外部计数脉冲计数，一个机器周期加1（4）80C51的定时器T1用作计数方式时，______。
A．外部计数脉冲由T1(P3.5引脚)输入B．外部计数脉冲由内部时钟频率提供C．外部计数脉冲由T0（P3.4引脚)输入D．外部计数脉冲由P0口任意引脚输入（5）80C51的定时器T0用作定时方式时是______。
A．由内部时钟频率定时，一个时钟周期加1B．由外部计数脉冲计数，一个机器周期加1C．外部计数脉冲由T0（P3.4)输入定时D．由内部时钟频率定时，一个机器周期加1（6）设80C51晶振频率为12MHz，若用定时器T0的工作方式1产生1ms定时，则T0计数初值应为______。
A．0xfc18B．0xf830C．0xf448D．0xf060（7）80C51的定时器T1用作定时方式且选择模式1时，工作方式控制字为______。
A．TCON=0x01;B．TCON=0x0H;C．TMOD=0x10;D．TMOD=0x50; （8）80C51的定时器T1用作定时方式且选择模式2时，工作方式控制字为______。
A．TCON=0x60; B．TCON=0x02; C．TMOD=0x06; D．TMOD=0x20; （9）80C51的定时器T0用作定时方式且选择模式0时，C51初始化编程为______。
