换热器温度控制系统
换热器温度控制系统
1.E-0101B混合加热器设计为确保混合加热器（E-0101B)中MN（亚硝酸甲酯）,CO（一氧化碳）的出口温度为408K，选用0.68Mpa,408K的加热蒸汽加热入口温度为294K的工艺介质。
为保证生成物的产量，质量，及最终生成物的转化率，且工艺介质较稳定，蒸汽源压力较小，变化不大，因此针对此实际情况，最后确定设计一个换热器的反馈控制方案。
1.1换热器概述换热器工作状态如何,可用几项工作指标加以衡量。
常用的工作指标主要有漏损率、换热效率和温度效率。
它们比较全面的说明了换热器的特点和工作状态，在生产和科学试验中了解这些指标，对于换热器的管理和改进都是必不可少的。
换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。
换热器在化工、石油、动力、食品及其它许多工业生产中占有重要地位，其在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用广泛。
换热器是一种在不同温度的两种或两种以上流体间实现物料之间热量传递的节能设备，是使热量由温度较高的流体传递给温度较低的流体，使流体温度达到流程规定的指标，以满足工艺条件的需要，同时也是提高能源利用率的主要设备之一。
1.2换热器的分类适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：一按传热原理分类：间壁式换热器，蓄热式换热器，流体连接间接式换热器，直接接触式换热器，复式换热器二按用途分类：加热器，预热器，过热器，蒸发器三、按结构分类：浮头式换热器，固定管板式换热器，U形管板换热器，板式换热器等此设计要求是将进料温度都为297.99K的MN（亚硝酸甲酯）和CO（一氧化碳）加热到出口温度为473K，所以我们经过调查研究，综合比较之后选择了管壳式(又称列管式) 换热器。
管壳式换热器主要有壳体、管束、管板和封头等部分组成，壳体多呈圆形，内部装有平行管束或者螺旋管，管束两端固定于管板上。
在管壳换热器内进行换热的两种流体，一种在管内流动，其行程称为管程；一种在管外流动，其行程称为壳程。
换热器温度控制.
任务一 强制对流换热器温度控制
将实验装置电源插头接到380V的三相交流电源。 打开电源三相带漏电保护空气开关，电压表指示380V。 打开总电源钥匙开关，按下电源控制屏上的启动按钮， 即可开启电源。 开启相关仪器和计算机软件，进入相应的实验。 运行组态软件，进入相应的实验，观察实时或历史曲 线，待水温基本稳定于给定值后，将调节器的开关由 “手动”位置拔至“自动”位置，使系统变为闭环控制 运行。待基本不再变化时，加入阶跃扰动（可通过改变 设定值来实现）。观察并记录在当前比例P时的余差和 超调量。每当改变值P后，再加同样大小的阶跃信号， 比较不同P时的ess和σp 。
任务一 强制对流换热器温度控制
任务一 强制对流换热器温度控制
Temperature Control of the Forced Convection Heat Exchanger
能力目标 :1．能够正确操作多种温度控制系统。 2．能够对温度控制系统PID整定。
知识目标 :1．温度控制系统分析。 2．比例积分（PI）调节器控制。 3．比例微分调节器（PD）控制。 4. 比例积分微分（PID）调节器控制
任务一 强制对流换热器温度控制
五、安全提示
实验前，锅炉内胆的水位必须高于热电阻的测 温点。 给定值必须要大于常温。 实验线路全部接好后，必须经指导老师检查认 可后，方可通电源开小组汇报
——操作
任务一 强制对流换热器温度控制
七、总结
作出比例调节器控制时，不同P值时的阶跃响 应曲线，得到的结论是什么？ 分析PI调节器控制时，不同P和I值对系统性能 的影响？ 绘制用PD调节器控制时系统的动态波形。 绘制用PID调节器控制时系统的动态波形。
任务一 强制对流换热器温度控制
06 换热器热流出口温度控制
15
实验步骤
整定控制器参数。
当比例增益Kc取1时，改变热流出口温度TI1104的SP，如从 120℃变为130℃，当TI1104稳定后再将SP从130℃改为 120℃，观察并记录TI1104的响应曲线。
控制器参数 Ti ----
0.85Tk 0.5Tk
Td ------0.13Tk
计算出控制器参数之后，先将K---c放在比计算值稍小一些
（一般小20%）的数值上，再依次放上Ti和Td的值，最后再
将K---c放回到计算值上即可。修改SP的值加入阶跃干扰，观
察1104的响应曲线，看衰减比是否达到4:1。
0.5Ts 0.3Ts
Td ------0.1Ts
计算出控制器参数之后，先将Kc放在比计算值稍小一些（一
般小20%）的数值上，再依次放上Ti和Td的值，最后再将Kc放
回到计算值上即可。施加扰动，观察换热器热流出口温度的
响应情况。
30
PID控制器参数的工程整定法
衰减振荡法
1.将TI1104设定值从120变为130，记录TI1104的响应曲线。 2.待TI1104稳定后，将TI1104设定值从130再变为120，记录 TI1104的响应曲线。 3.待系统稳定之后，手工将FV1105开度设置为40，观察 TI1104曲线的变化趋势。 4.当TI1104稳定后，再将FV1105开度调回到30，等待TI1104 稳定。
根据比例控制器的特点，不断修改Kc的值，每修改一次都要 通过改变SP来加入阶跃扰动，直到热流出口温度曲线出现4:1 衰减。观察并记录TI1104的响应曲线，同时记录下此时Kc的 值。
基于DCS换热器冷水出口温度控制系统
重庆化工职业学院课程设计任务书教培中心：自动化教培中心专业班级：学生姓名：设计题目：基于DCS换热器冷水出口温度控制系统起迄日期: 2011年6月2日~ 2011年6月23日摘要集散控制系统（Total Distributed Control System, DCS ）是以微处理器为基础的集中分散型控制系统。
自20世纪70年代中期集散控制系统问世以来，已在工业控制领域得到了广泛的应用，越来越多的仪表和控制工程师已认识到集散控制系统并将成为工业自动控制的主流。
它具备分散控制、集中管理；采用局部网路通信技术；完善的功能控制；采用模块化和开放性结构，系统扩展方便；管理能力强；安全可靠性高等特点具有很强的实用价值。
本项目采用的是浙大中控（SUPCON JX-300X）的DCS，运用与之相配的AdvanTrol-Pro系统软件(V2.50)_SP06输出的组态软件。
实现现场数据实时记录和监控，设计了记录查询、报警、实时模拟等具有Windows风格的动态操作画面。
串级控制系统在生产过程中需要自动保持两个或多个参数之间的关系。
所以在工业生产过程中广泛运用，在此项目中运用的是浙大中控的DCS来做换热器冷水出口温度控制系统的比值控制，通过串级控制来保持两液位的稳态。
引言在现代工业生产过程中，主控制器的输出作为副控制器的给定值，副控制器的输出去操纵控制阀，以实现对变量的定值控制。
如果控制不稳定就会影响产品的质量，严重的甚至会造成生产事故。
为此在生产过程中需要主、副两个控制器串接工作，这种控制系统就是串级控制系统。
串级控制系统：串级控制系统是由其结构上的特征而得名的。
它是由主、副两个控制器串接工作的。
主控制器的输出作为副控制器的给定值，副控制器的输出去操纵控制阀，以实现对变量的定值控制。
串级控制系统的特点，使用场合：串级控制系统的主要特点为：(1)在系统结构上，它是由两个串接工作的控制器构成的双闭环控制系统；(2)系统的目的在于通过设置副变量来提高对主变量的控制质量}(3)由于副回路的存在，对进入副回路的干扰有超前控制的作用，因而减少了干扰对主变量的影响；(4)系统对负荷改变时有一定的自适应能力。

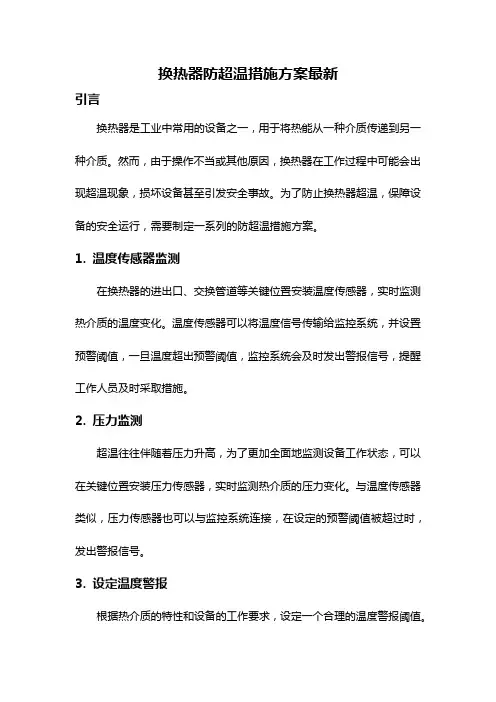

换热器防超温措施方案最新
换热器防超温措施方案最新引言换热器是工业中常用的设备之一，用于将热能从一种介质传递到另一种介质。
然而，由于操作不当或其他原因，换热器在工作过程中可能会出现超温现象，损坏设备甚至引发安全事故。
为了防止换热器超温，保障设备的安全运行，需要制定一系列的防超温措施方案。
1. 温度传感器监测在换热器的进出口、交换管道等关键位置安装温度传感器，实时监测热介质的温度变化。
温度传感器可以将温度信号传输给监控系统，并设置预警阈值，一旦温度超出预警阈值，监控系统会及时发出警报信号，提醒工作人员及时采取措施。
2. 压力监测超温往往伴随着压力升高，为了更加全面地监测设备工作状态，可以在关键位置安装压力传感器，实时监测热介质的压力变化。
与温度传感器类似，压力传感器也可以与监控系统连接，在设定的预警阈值被超过时，发出警报信号。
3. 设定温度警报根据热介质的特性和设备的工作要求，设定一个合理的温度警报阈值。
当监测到的温度超过设定的阈值时，及时发出声光警报，提醒工作人员注意，并及时采取措施进行处理。
4. 定期维护保养定期对换热器进行维护保养，检查设备的各项工作参数是否正常。
包括清洗设备内的沉淀物、修理或更换老化的设备部件等。
通过定期维护保养，可以有效预防一些潜在问题的发生，减少设备故障的风险。
5. 温度控制系统针对换热器的工作要求，配备可靠的温度控制系统。
该系统可以根据设定的温度范围，自动调节热介质的流量、压力等参数，保持换热器的稳定工作状态。
在温度超出设定范围时，控制系统可以自动断开供热介质的阀门，避免超温事故的发生。
6. 清洗系统换热器的清洗非常重要，积聚的污垢会导致换热效率降低，并且增加换热器的工作负荷。
因此，配置定期清洗系统非常必要。
清洗系统可以通过压力喷射或化学清洗等方式，有效去除污垢，保持换热器的工作效率。
7. 定期检查设备定期检查设备的工作状态，特别是检查换热器的密封性能。
检查是否存在漏水、泄露等现象，并及时修复。
热交换器温度控制系统课程设计
热交换器温度控制系统一．控制系统组成由换热器出口温度控制系统流程图1可以看出系统包括换热器、热水炉、控制冷流体的多级离心泵，变频器、涡轮流量传感器、温度传感器等设备。
图1换热器出口温度控制系统流程图控制过程特点：换热器温度控制系统是由温度变送器、调节器、执行器和被控对象（出口温度）组成闭合回路。
被调参数（换热器出口温度）经检验元件测量并由温度变送器转换处理获得测量信号c，测量值c与给定值r的差值e送入调节器，调节器对偏差信号e进行运算处理后输出控制作用u。
二、设计控制系统选取方案根据控制系统的复杂程度，可以将其分为简单控制系统和复杂控制系统。
其中在换热器上常用的复杂控制系统又包括串级控制系统和前馈控制系统。
对于控制系统的选取，应当根据具体的控制对象、控制要求，经济指标等诸多因素，选用合适的控制系统。
以下是通过对换热器过程控制系统的分析，确定合适的控制系统。
换热器的温度控制系统工艺流程图如图2所示，冷流体和热流体分别通过换热器的壳程和管程，通过热传导，从而使热流体的出口温度降低。
热流体加热炉加热到某温度，通过循环泵流经换热器的管程，出口温度稳定在设定值附近。
冷流体通过多级离心泵流经换热器的壳程，与热流体交换热后流回蓄电池，循环使用。
在换热器的冷热流体进口处均设置一个调节阀，可以调节冷热流体的大小。
在冷流体出口设置一个电功调节阀，可以根据输入信号自动调节冷流体流量的大小。
多级离心泵的转速由便频器来控制。
换热器过程控制系统执行器的选择考虑到电动调节阀控制具有传递滞后大，反应迟缓等缺点，根具离心泵模型得到通过控制离心泵转速调节流量具有反应灵敏，滞后小等特点，而离心泵转速是通过变频器调节的，因此，本系统中采用变频器作为执行器。
换热器温度控制系统_过程控制 - 副本
辽宁工业大学过程控制系统课程设计（论文）题目：换热器温度控制系统的设计院（系）：电气工程学院专业班级：自动化102班学号： 100302042学生姓名：邢宏欢指导教师：（签字）起止时间：2013.6.25-2013.7.4课程设计（论文）任务及评语院（系）：电气工程学院 教研室：自动化教研室注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算 学 号 100302042 学生姓名 邢宏欢 专业班级 自动化102班 课程设计 换热器温度控制系统的设计课程设计（论文）任务课题完成的设计任务及功能、要求、技术参数 实现功能 设计换热器温度控制系统 换热器温度控制系统，通过换热器用蒸汽对冷物料进行加热，使换热器出口温度为某一定值。
工艺要求换热器出口温度在185±2℃以内，引起出口温度变化的扰动有:冷物料的流量与初温、蒸汽压力波动等，其中最主要的扰动是冷物料的流量Q 。
设计任务及要求 1、确定控制方案并绘制工艺节点图、方框图； 2、选择传感器、变送器、控制器、执行器，给出具体型号和参数； 3、确定控制器的控制规律以及控制器正反作用方式； 4、仿真分析/实验测试分析； 5、按规定的书写格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。
技术参数测量范围：0-250℃控制温度：185±2℃最大偏差：8℃；进度计划1、确定控制方案并绘制工艺节点图、方框图；2、选择传感器、变送器、控制器、执行器，给出具体型号和参数；3、确定控制器的控制规律以及控制器正反作用方式；4、仿真分析/实验测试分析；5、按规定的书写格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。
指导教师评语及成绩平时： 论文质量： 答辩：总成绩： 指导教师签字：年 月 日摘要随着工业的迅速发展，能量消耗量不断增加，能源紧张己成为一个世界性的问题。
近几年来，我国在节能方面虽然已取得很大的成绩，但能源的供应矛盾依然十分尖锐。
换热器热流出口温度控制
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载换热器热流出口温度控制地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容毕业设计说明书GRADUATE THESIS论文题目：换热器热流出口温度控制学院：电气工程学院摘要换热器作为一种标准工艺设备已经被广泛应用于动力工程领域和其他过程工业部门。
以工业上常用的列管式换热器为例,热流体和冷流体通过对流热传导达到换热的目的,从而使换热器物料出口温度满足工业生产的需求。
但由于目前制造工艺的限制,控制方式的单一性,换热器普遍存在控制效果差,换热效率低的现象,造成能源的浪费。
如何提高换热器的控制效果,提高换热效率,对于缓解我国能源紧张的状况,具有长远的意义。
本课题来源于对SMPT—1000实验平台换热器的研究，对于换热器热流出口温度的控制，使用PID控制来进行调节，通过不断的调整其参数，确定一个比较准确的参数值，通过调整冷水阀的开度调整其流量来控制热流的出口温度。
本设计利用PCS7来完成整个系统自动控制，通过PCS7软件对系统进行硬件和软件组态，完成控制出口温度的编程，最后通过人机界面监控维护控制系统正常运行。
关键词换热器;温度;PID控制;PCS7AbstractHeat exchanger as a standard process equipment has been widely used in the field of power engineering and other process industries. In the industry commonly used shell and tube heat exchanger, for example, the hot fluid and cold fluid heat transfer by convection heat transfer to achieve the purpose, so that the heat exchanger outlet temperature of the material to meet the needs of industrial production. However, as the manufacturing process constraints, control unity, common heat exchanger control is poor, the phenomenonof low heat transfer efficiency, resulting in waste of energy. How to improve the control performance of the heat exchanger to improve heat transfer efficiency, to ease China's energy shortage situation, have long-term significance.The design comes from the SMPT-1000 test platform research exchanger for heat exchanger outlet temperature control, the use of PID control to adjust, through continuous adjusting its parameters to determine a more accurate parameter values by adjusting opening of the cold water valve to control the flow of adjustment of the outlet temperature of the heat flow.This design uses PCS7 to complete the system of automatic control by PCS7 software on the system hardware and software configuration, complete control of the outlet temperature of the programming, the last operating normally by HMI monitoring and control system.Keywords Heat;temperature; PID control; PCS7目录 TOC \o "1-3" \h \z \uHYPERLINK \l "_Toc421781690" 摘要 PAGEREF_Toc421781690 \h IHYPERLINK \l "_Toc421781691" Abstract PAGEREF_Toc421781691 \h IIHYPERLINK \l "_Toc421781692" 目录 PAGEREF_Toc421781692 \h IIIHYPERLINK \l "_Toc421781693" 第1章绪论 PAGEREF_Toc421781693 \h 1HYPERLINK \l "_Toc421781694" 1.1换热器设备 PAGEREF_Toc421781694 \h 1HYPERLINK \l "_Toc421781695" 1.2 选题背景及意义 PAGEREF _Toc421781695 \h 1HYPERLINK \l "_Toc421781696" 1.3国内外研究现状及发展史PAGEREF _Toc421781696 \h 2HYPERLINK \l "_Toc421781697" 1.4本设计主要内容 PAGEREF_Toc421781697 \h 4HYPERLINK \l "_Toc421781698" 1.5 本章小结 PAGEREF_Toc421781698 \h 4HYPERLINK \l "_Toc421781699" 第2章系统工艺流程及算法控制PAGEREF _Toc421781699 \h 5HYPERLINK \l "_Toc421781700" 2.1 SMPT-1000实验平台及换热器PAGEREF _Toc421781700 \h 5HYPERLINK \l "_Toc421781701" 2.2 换热器 PAGEREF_Toc421781701 \h 6HYPERLINK \l "_Toc421781702" 2.2.1 高阶换热器 PAGEREF_Toc421781702 \h 6HYPERLINK \l "_Toc421781703" 2.2.2换热器工作原理 PAGEREF _Toc421781703 \h 6HYPERLINK \l "_Toc421781704" 2.3 PID控制 PAGEREF_Toc421781704 \h 7HYPERLINK \l "_Toc421781705" 2.3.1 PID基本介绍 PAGEREF_Toc421781705 \h 7HYPERLINK \l "_Toc421781706" 2.3.2 参数整定 PAGEREF_Toc421781706 \h 10HYPERLINK \l "_Toc421781707" 2.3.3 主要功能和应用 PAGEREF _Toc421781707 \h 12HYPERLINK \l "_Toc421781708" 2.4控制系统的设计 PAGEREF_Toc421781708 \h 13HYPERLINK \l "_Toc421781709" 2.4.1温度控制特点 PAGEREF_Toc421781709 \h 13HYPERLINK \l "_Toc421781710" 2.4.2 换热器温度控制系统PAGEREF _Toc421781710 \h 13HYPERLINK \l "_Toc421781711" 2.5本章小结 PAGEREF_Toc421781711 \h 15HYPERLINK \l "_Toc421781712" 第3章基于PCS7实现系统控制PAGEREF _Toc421781712 \h 16HYPERLINK \l "_Toc421781713" 3.1 PCS7简介 PAGEREF_Toc421781713 \h 16HYPERLINK \l "_Toc421781714" 3.2 PCS7作用 PAGEREF_Toc421781714 \h 16HYPERLINK \l "_Toc421781715" 3.3 PCS7控制系统结构 PAGEREF _Toc421781715 \h 17HYPERLINK \l "_Toc421781716" 3.4工程项目的建立 PAGEREF_Toc421781716 \h 18HYPERLINK \l "_Toc421781717" 3.5 控制系统硬件设计与组态PAGEREF _Toc421781717 \h 19HYPERLINK \l "_Toc421781718" 3.5.1 硬件系统组成 PAGEREF _Toc421781718 \h 19HYPERLINK \l "_Toc421781719" 3.5.2 硬件选型选型以及通讯PAGEREF _Toc421781719 \h 20HYPERLINK \l "_Toc421781720" 3.5.3 操作员站组态 PAGEREF _Toc421781720 \h 22HYPERLINK \l "_Toc421781721" 3.5.4 网络连接组态 PAGEREF _Toc421781721 \h 23HYPERLINK \l "_Toc421781722" 3.6软件组态 PAGEREF_Toc421781722 \h 23HYPERLINK \l "_Toc421781723" 3.6.1系统软件程序 PAGEREF_Toc421781723 \h 23HYPERLINK \l "_Toc421781724" 3.6.2与硬件地址的连接 PAGEREF _Toc421781724 \h 24HYPERLINK \l "_Toc421781725" 3.6.3系统报警软件程序 PAGEREF _Toc421781725 \h 25HYPERLINK \l "_Toc421781726" 3.7人机界面创建 PAGEREF_Toc421781726 \h 25HYPERLINK \l "_Toc421781727" 3.8 过程趋势画面的创建 PAGEREF _Toc421781727 \h 26HYPERLINK \l "_Toc421781728" 第4章控制系统的投运 PAGEREF _Toc421781728 \h 28HYPERLINK \l "_Toc421781729" 4.1运前的准备工作 PAGEREF_Toc421781729 \h 28HYPERLINK \l "_Toc421781730" 4.2副环参数整定 PAGEREF_Toc421781730 \h 28HYPERLINK \l "_Toc421781731" 4.3主环参数整定 PAGEREF_Toc421781731 \h 28HYPERLINK \l "_Toc421781732" 4.4控制系统的仿真运行 PAGEREF _Toc421781732 \h 29HYPERLINK \l "_Toc421781733" 4.4.1 热流出口温度 PAGEREF _Toc421781733 \h 29HYPERLINK \l "_Toc421781734" 4.4.2 系统扰动测试 PAGEREF _Toc421781734 \h 30HYPERLINK \l "_Toc421781735" 第5章总结 PAGEREF_Toc421781735 \h 31HYPERLINK \l "_Toc421781736" 参考文献 PAGEREF_Toc421781736 \h 32HYPERLINK \l "_Toc421781737" 谢辞 PAGEREF_Toc421781737 \h 34第1章绪论1.1换热器概述换热器是一种在不同温度的两种或两种以上流体间实现物料之间热量传递的节能设备，是使热量由较高的流体传递给温度较低的流体，使流体温度达到流程规定的指标，以满足过程工艺条件的需要，同时也提高能源利用率的主要设备之一。
换热器温度控制系统设计
换热器温度控制系统设计热交换器是工业生产中常用的设备之一，用于传递热量并调节流体温度。
热交换器温度控制系统的设计是为了确保热交换器能够稳定运行并提供所需的热量。
本文将介绍热交换器温度控制系统的设计要点和步骤。
1.系统需求分析在开始设计热交换器温度控制系统之前，首先需要对系统的需求进行分析。
这包括流体的类型、流量、温度范围以及所需的温度稳定性等。
根据这些需求，选择合适的控制器和传感器。
2.传感器选择传感器是热交换器温度控制系统中非常重要的组成部分，用来监测流体的温度并传输给控制器。
常用的温度传感器有热电偶和热敏电阻。
选择适合的传感器需要考虑精度、响应时间以及耐高温等因素。
3.控制器选择控制器是热交换器温度控制系统的核心部分，用于读取传感器的信号并根据设定的温度范围进行控制。
常用的控制器包括PID控制器和模糊控制器。
选择控制器时需要考虑可调节的参数、控制精度以及响应速度。
4.控制策略选择合适的控制策略是确保热交换器温度控制系统稳定运行的关键。
常用的控制策略有开环控制和闭环控制。
开环控制根据预先设定的参数进行控制，闭环控制根据传感器反馈的信息进行调节。
根据实际需求选择合适的控制策略。
5.温度设定和调节根据系统需求，设置所需的温度范围和稳定性。
通过控制器对热交换器的供热和冷却进行调节，以保持流体温度在设定的范围内。
6.安全保护热交换器温度控制系统设计中需要考虑安全保护措施，以防止超温和意外故障。
例如，可以设置过温报警和自动断电装置，当温度超出设定范围或发生故障时，及时停止热交换器的运行。
7.控制系统调试和优化在完成热交换器温度控制系统的设计和安装后，需要进行调试和优化，以确保系统的性能和稳定性。
在调试过程中，根据实际情况调整控制器的参数，以达到所需的温度控制效果。
总结：热交换器温度控制系统的设计需要从系统需求分析、传感器选择、控制器选择、控制策略、温度设定和调节、安全保护等方面进行考虑。
通过合理的设计和调试优化，可以确保热交换器能够稳定运行并提供所需的热量。
换热器出口温度单回路控制
换热器出口温度单回路控制(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1、概述换热器又叫做热交换器（heat exchanger），是化工、石油、动力、食品及其它许多工业部门的通用设备，在生产中占有重要地位。
本次课程设计我要完成换热器出口温度单回路控制系统设计，单回路控制系统又称简单控制系统，是指由一个控制对象、一个检测元件及变送器、一个调节器和一个执行器所构成的闭合系统，方框图如下：图1、单回路控制系统方框图单回路控制系统结构简单、易于分析设计，投资少、便于施工，并能满足一般生产过程的控制要求，因此在生产中得到广泛应用。
设计一个控制系统，首先应对被控对象做全面的了解。
除被控对象的动静态特性外，对于工艺过程、设备等也需要比较深入的了解；在此基础上，确定正确的控制方案，包括合理选择被控变量与操纵变量，选择合适的检测变送原件及检测位置，选用恰当的执行器、调节器以及调机器控制规律等；最后将调节器的参数整定到最佳值。
2、换热器温度控制原理以及控制方案的确定换热器温度控制过程有如下特点：换热器温度控制系统是由温度变送器、调节器、执行器和被控对象组成的闭合回路。
被调参数经检测元件测量并由温度变送器转换处理获得测量信号，测量值与给定值的差值送入调节器，调节器对偏差信号进行运算处理后输出控制作用。
换热器温度控制系统的工艺流程如下：冷流体和热流体分别通过换热器的壳程和管程，通过热传导，从而使冷流体的出口温度升高。
冷流体通过循环泵流经换热器的壳程，出口温度稳定在设定值附近。
热流体通过多级泵流经换热器的管程，与冷流体热交换后流回蓄水池，循环使用。
从控制任务要求可知，换热器温度控制系统是单点、恒值控制。
且题目要求用单回路控制系统，控制范围和控制精度要求一般，功能上无特殊要求，采用广泛使用的PID 控制。
图2 PID 控制系统原理图PID 控制是偏差比例（P ）、偏差积分（I ）、偏差微分（D ）控制的简称。
换热器温度控制系统的设计
1换热器温度控制系统的组成与特点1.1换热器的组成换热器温度控制系统包括换热器、热水炉、控制冷流体的多级离心泵，变频器、涡轮流量传感器、温度传感器等设备。
根据控制系统的复杂程度，可以将其分为简单控制系统和复杂控制系统。
其中在换热器上常用的复杂控制系统又包括串级控制系统和前馈控制系统。
1.2系统控制过程的特点换热器温度控制过程有如下特点：换热器温度控制系统是由温度变送器、调节器、执行器和被控对象（出口温度）组成闭合回路。
被调参数（换热器出口温度）经检验元件测量并由温度变送器转换处理获得测量信号，测量值与给定值的差值送入调节器，调节器对偏差信号进行运算处理后输出控制作用。
换热器的温度控制系统工艺流程如下：冷流体和热流体分别通过换热器的壳程和管程，通过热传导，从而使热流体的出口温度降低。
热流体加热炉加热到某温度，通过循环泵流经换热器的管程，出口温度稳定在设定值附近。
冷流体通过多级离心泵流经换热器的壳程，与热流体交换热后流回蓄电池，循环使用。
在换热器的冷热流体进口处均设置一个调节阀，可以调节冷热流体的大小。
在冷流体出口设置一个电功调节阀，可以根据输入信号自动调节冷流体流量的大小。
多级离心泵的转速由便频器来控制。
1.3引起换热器出口温度变化的扰动因素简要概括起来，引起换热器出口温度变化的扰动因素主要有：（1）热流体的流量和温度的扰动，热流体的流量主要受到换热器入口阀门的开度和循环泵压头的影响。
热流体的温度主要受到加热炉加热温度和管路散热的影响。
（2）冷流体的流量和温度的扰动。
冷流体的流量主要受到离心泵的压头、转速和阀门的开度等因素的影响。
（3）加热炉的启停机的影响。
（4）室内温度与管路内气体变化和阀门开度的影响。
2.1 换热器温度控制原理介绍图2.1为蒸汽水换热器的工作原理图。
加热介质为蒸汽，冷流体为水，控制目标是T ，T 1～T 3 温度传感器 M 电动调节阀图2.1 换热器温度控制原理图其工作原理为：温度传感器T 测量换热器出水温度，把信号传送至DDC 现场控制器，此为温度控制的主回路。
换热器温度控制方案
换热器温度控制方案概述换热器温度控制是工业生产过程中非常重要的一部分，能够有效地控制换热器的温度可保证生产过程的稳定性和产品的质量。
本文档将介绍一种换热器温度控制的方案，以提高工艺过程中的换热效率和温度稳定性。
方案设计1. 温度传感器温度传感器是控制换热器温度的基础，良好的温度传感器能够准确地感知换热器内部的温度变化。
选择合适的温度传感器非常重要，目前市场上常用的温度传感器有热电偶和热敏电阻。
热电偶对高温环境有较好的适应性，而热敏电阻则适用于较低温度范围。
根据具体的工艺要求和环境条件，选择合适的温度传感器进行安装。
2. 温度控制器温度控制器是控制换热器温度的核心部件，能够根据传感器测量到的温度信号进行反馈控制。
根据具体的应用场景，可以选择PID控制器或者模糊控制器等不同类型的温度控制器。
PID控制器通过比较实际温度和设定温度来调节输出信号，具有响应速度快和稳态误差小的特点；而模糊控制器则能够根据温度变化趋势进行模糊推理和控制辨识，适用于非线性和复杂的控制系统。
根据具体的需求选择合适的温度控制器并进行参数调节，以实现对换热器温度的精确控制。
3. 温度调节阀温度调节阀作为温度控制系统的执行部件，通过控制工作介质的流量来调节换热器内部的温度。
温度调节阀的选择和设计需要考虑介质类型、流量要求以及工艺条件等因素。
常见的温度调节阀有旋塞阀、蝶阀和电动调节阀等，根据具体要求选择合适的类型和规格，并进行安装和调试。
方案实施1. 温度传感器安装首先，根据换热器的结构和布置确定合适的温度传感器安装位置。
通常情况下，温度传感器需要安装在换热器的进口和出口处，以便及时感知到换热器的温度变化。
安装时要注意传感器与换热介质的接触良好，并确保传感器固定牢固，避免发生松动或脱落。
2. 温度控制器调试将温度传感器与温度控制器连接，并进行调试。
首先，根据实际情况设置设定温度值，并观察温度控制器的输出信号和换热器的温度变化情况。
如果温度控制不准确，可以通过调整控制器的参数来提高控制精度。
换热器温度控制方案
换热器温度控制方案换热器是工业生产中常见的设备，用于将热能从一个介质传递到另一个介质。
在实际应用中，为了确保换热器的效率和安全性，温度的控制是非常重要的。
本文将探讨几种常见的换热器温度控制方案，并对其优缺点进行分析。
首先，我们来介绍一种常见的控制方案——比例控制。
比例控制是通过调节冷却介质流量或加热介质流量的比例来控制换热器的温度。
这种方法简单直接，易于实施。
然而，由于比例控制只能调节流量，而不能对介质的温度进行直接控制，所以在某些情况下，可能无法满足精确控制的要求。
为了更好地控制换热器温度，反馈控制是一种更高级的控制方案。
反馈控制是通过测量换热器的出口温度，并根据测量结果调整加热或冷却介质的流量。
这种方式可以实现对温度的精确控制，提高系统响应速度和控制精度。
然而，反馈控制需要实时监测和计算，对硬件和算法要求较高，增加了系统的复杂性和成本。
除了比例控制和反馈控制，前馈控制也是一种常见的控制方案。
前馈控制是提前根据进口温度和流量变化预测出口温度的变化，并根据预测结果进行相应的调整。
这种方法可以在温度变化前就采取控制行动，提前消除变化带来的影响。
前馈控制在应对外部扰动和预测未来变化方面具有一定的优势。
然而，由于前馈控制无法准确预测所有变化情况，仍然需要与反馈控制结合使用。
在实际应用中，智能控制技术的发展也为温度控制带来了新的方案。
例如，基于人工智能的控制算法可以实时学习和优化系统的控制策略，在保证温度稳定的同时，提高系统的能效和自适应能力。
此外，传感器技术的进步也为温度控制提供了更多的数据来源，使得控制更加精确和可靠。
综上所述，换热器温度的控制方案多种多样，每种方案都有自己的优缺点。
在选择控制方案时，需要根据具体的应用需求、控制精度要求和系统复杂性等因素进行综合考量。
未来随着技术的进一步发展，相信会出现更多高效、智能的控制方案，为换热器温度控制提供更多选择和可能性。
换热器温度控制系统设计
换热器温度控制系统设计热交换器是工业生产中常见的设备，用于传递热量。
为了保证热交换器的高效运行，需要设计一个温度控制系统，使得热交换器内的温度始终保持在合适的范围内。
本文将从系统的硬件组成、控制策略、控制算法和性能评价四个方面对热交换器温度控制系统进行设计。
1.系统的硬件组成热交换器温度控制系统的硬件组成包括传感器、执行器和控制器。
传感器用于实时测量热交换器内的温度，常用的传感器包括热电偶和温度传感器。
执行器通过控制热交换器内的冷却或加热装置，来调节温度。
常用的执行器包括冷却水泵和加热器。
控制器负责采集传感器的数据，并根据控制策略进行控制，常用的控制器包括PLC和单片机。
2.控制策略热交换器温度控制系统的常用控制策略包括比例控制、比例积分控制和模糊控制。
比例控制是基于测量值与设定值之间的误差进行控制的，根据误差的大小来调节执行器，使得误差逐渐减小，温度稳定在设定值附近。
比例积分控制在比例控制的基础上增加了对误差的积分项。
积分项的作用是累积误差，并在误差连续一段时间内较大时进行补偿。
这种控制策略可以更好地消除系统的定常误差，使得温度更加稳定。
模糊控制是一种基于人类智慧的控制方法。
它通过建立模糊规则来描述输入变量和输出变量之间的关系。
根据传感器测量到的温度值和设定值，模糊控制器会根据事先设定的模糊规则来决定执行器的控制信号，从而实现温度的控制。
3.控制算法在选择控制算法时，可以采用经典的PID控制算法或者先进的自适应控制算法。
PID控制算法是一种常见的经典控制算法。
它根据误差的大小和变化率来计算控制信号，并通过加权比例、积分和微分项来调节执行器，最终实现温度的控制。
自适应控制算法是一种先进的控制算法，它能够根据实际的系统动态特性，自动调整控制参数。
自适应控制算法通过建立数学模型来描述系统，并根据系统的响应来修正控制参数，从而实现更好的控制效果。
4.性能评价热交换器温度控制系统的性能评价主要包括控制精度、稳定性和快速性。
基于plc的换热站控制系统设计
基于PLC的换热站控制系统设计目录第1章绪论 (4)1.1研究背景 (4)1.2研究目的和意义 (4)1.3研究现状 (4)1.4 本文研究内容 (5)第2章控制系统总体方案的设计 (5)2.1 换热站的简介 (5)2.2 换热站控制系统的构成 (5)2.3 系统总体设计方案思路 (6)2.4 该方案要实现的控制功能 (6)第3章系统的硬件设计 (7)3.1 PLC (7)3.1.1 PLC的应用 (7)3.1.2 PLC的系统性能特点............................... 错误!未定义书签。
3.1.3 S7-200PLC介绍 (8)3.2 I/O点表的确定 (9)3.3 变频器 (10)3.4 数字量输入输出 (10)3.5 电源 (10)3.6 换热站的接线设计 (11)3.6.1 主回路和二次回路 (11)3.6.2 数字量输入/输出回路 (11)3.6.3 模拟量输入/输出回路 (12)3.7 PID算法 (12)3.8 辅助模块设计 (15)3.8.1 稳压模块的设计 (15)3.8.2 保护电路的设计 (15)第4章系统的软件设计 (15)4.1 软件设计概述 (15)4.2 分析控制要求 (16)4.3 系统组态 (16)4.3.1 概念 (16)4.3.2 组态软件特点 (16)4.3.3 硬件组态 (16)4.3.4 编辑符号表 (17)4.4 梯形图的编程 (17)4.4.1 PID参数选择 (17)4.4.2 系统通信 (23)4.5 抗干扰设计 (24)4.5.1 硬件抗干扰设计 (24)4.5.2 软件抗干扰措施 (25)第5章系统实现与调试 (25)5.1 系统的实现 (26)5.1.1 建立工程 (26)5.1.2 变量的链接 (27)5.1.3 建立流程画面 (28)5.1.4 液位报警画面的建立 (30)5.1.5 变量记录与温度历史趋势 (30)5.1.6 压力实时趋势 (31)5.1.7 PID仿真调节画面 (32)5.2 系统的调试 (32)5.2.1 安装制作 (32)5.2.2 硬件调试 (33)5.2.3 软件调试 (33)5.2.4 故障分析和相应解决方案 (34)结论 (34)致谢.......................................................... 错误!未定义书签。
换热器温度控制系统课程设计
换热器温度控制系统课程设计一、设计背景及目的1.1 设计背景换热器是工业生产中常见的设备，其主要作用是将热量从一个物质传递到另一个物质中。
在换热器的使用过程中，为了保证其正常运行和安全性，需要对换热器进行温度控制。
因此，本课程设计旨在设计一种能够实现换热器温度控制的系统。
1.2 设计目的本课程设计旨在通过对换热器温度控制系统的设计与实现，培养学生对自动控制原理和电气控制技术的理解和应用能力，提高学生对工业自动化技术的认识和应用水平。
二、设计内容2.1 系统结构本系统采用分层结构，包括上位机、下位机、传感器、执行机构等四个部分。
其中上位机负责监测和控制整个系统；下位机负责接收上位机指令并控制执行机构；传感器负责采集温度信号；执行机构则根据下位机指令调节换热器内部水流量。
2.2 系统功能本系统主要包括以下功能：（1）实时监测换热器内部的温度变化，并将数据传输给上位机；（2）根据上位机发送的指令，下位机调节执行机构控制水流量，从而实现对换热器内部温度的控制；（3）当系统出现异常情况时，自动报警并停止运行。
2.3 系统设计2.3.1 上位机设计上位机采用C#语言编写，主要包括以下功能：（1）实时监测温度数据，并进行显示；（2）设置温度控制参数，并发送给下位机；（3）接收下位机状态信息，并进行显示；（4）当系统出现异常情况时，自动报警并停止运行。
2.3.2 下位机设计下位机采用单片机进行设计，主要包括以下功能：（1）接收上位机指令，并解析指令内容；（2）根据指令调节执行机构控制水流量；（3）采集执行机构状态信息，并发送给上位机。
2.3.3 传感器设计本系统采用PT100型号温度传感器进行温度信号采集。
该传感器具有精度高、稳定性好等优点。
2.3.4 执行机构设计本系统采用电磁阀作为执行元件。
电磁阀具有调节水流量的功能，可实现对换热器内部温度的控制。
三、系统实现3.1 系统硬件设计本系统采用单片机作为下位机控制核心，通过串口与上位机进行通信；采用PT100型号温度传感器进行温度信号采集；采用电磁阀作为执行元件，控制水流量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南华大学过程控制仪表课程设计设计题目换热器温度控制系统设计学生姓名 XXXXXXXX 专业班级自动化0X X学号 200944XXXXX 指导老师 XXXXXX2012年6月25日目录引言 (3)一、设计任务与方案分析 (4)1.1 设计任务 (4)1.2 方案分析 (4)二、系统结构与框图 (5)三、系统设计 (6)3.1温度变送器选择 (6)3.2执行器(调节阀)选择 (7)3.3 调节器选择 (9)四、系统组成 (12)4.1 原件清单 (12)4.2 系统配接图 (12)五、总结 (13)引言换热器作为工艺过程中必不可少的单元设备，广泛地应用于石油、化工、动力、轻工、机械、冶金、交通、制药等工程领域中。
据统计，在现代石油化工企业中换热器投资约占装置建设总投资的 30%~40%；在合成氨厂中，换热器约占全部设备总台数40%。
由此可见，换热器对整个企业的建设投资及经济效益有着重要的影响。
化工生产中所指的换热器，常指间壁式换热器，它利用金属壁将冷、热两种流体间隔开，热流体将热传到避面的一侧（对流传热），通过间壁内的热传导，再由间壁的另一侧将热传递给冷流体，从而使热物流被冷却，冷物流被加热，满足化工生产中对冷物流或热物流温度的控制要求。
目前,换热器控制中大多数仍采用传统的PID控制,以加热（冷却）介质的流量作为调节手段,以被加热（冷却）工艺介质的出口温度作为被控量构成控制系统,对于存在大的负荷干扰且对于控制品质要求较高的应用场合。
一、设计任务与方案分析1.1 设计任务本文以用蒸汽液化给工艺介质加热为代表介绍换热器温度控制系统，针对工艺介质出口温度的主要干扰进行分析，并对扰动实施反馈控制以达到控制目的。
具体要求为：变送器选择、执行器选择、控制器控制方案选择；仪表的工作原理及性能指标，仪表间的配接说明。
1.2 方案分析简单控制系统是指那些只有一个被控量、一个操作量，只用一个控制器和一个调节阀所组成的控制回路。
根据题目所提供的系统原理图，可知改系统只需用简单控制系统既能完成控制要求。
被控参数选择被加热物料出口温度，而不选冷物料为被控参数，只要是因为本系统主要干扰是冷物料流量的变化，若选冷物料入量为被控参数，扰动进入的位置离被控参数太近，干扰对被控参数的影响大，控制品质差。
但若选择被加热物料出口温度为被控参数，蒸汽入量为控制参数，则可以使主要干扰进入系统的位置远离被控参数，从而干扰对被参数的影响不，提高了系统的控制品质。
控制参数选择蒸汽入量。
若系统出现故障时，应立刻关闭蒸汽进入换热器，以免蒸汽进入过多，使温度过高，烧坏换热器。
从系统整体来看，扰动作用是由扰动通道对过程的被控参数产生影响，力图使被控参数偏离给定值；控制作用是由控制通道对过程的被控参数起主导影响，抵消扰动影响，以使被控参数尽力维持在给定值。
因此，选蒸汽入量为控制参数。
综上所诉，选择简单控制系统作为换热器温度控制系统的方案。
二、系统结构及框图反馈系统的工作原理是：根据系统输出变化的信息来进行控制，即通过比较系统行为（输出）与期望行为之间的偏差，并消除偏差以获得预期的系统性能。
在反馈控制系统中，既存在由输入到输出的信号前向通路，也包含从输出端到输入端的信号反馈通路，两者组成一个闭合的回路。
因此，反馈控制系统又称为闭环控制系统。
反馈控制是自动控制的主要形式。
在工程上常把在运行中使输出量和期望值保持一致的反馈控制系统称为自动调节系统，而把用来精确地跟随或复现某种过程的反馈控制系统称为伺服系统或随动系统。
系统总体结构如图2-1所示。
图中，T θ为温度变送器，C θ为温度控制器。
图2-1 换热器温度控制系统根据换热器温度控制系统划的系统框图，如图2-2所示。
其中被控对象Gp(s)、控制阀Gv(s)、测量变送元件Gm(s)组合在一起成为广义被控对象；Gd(s)为干扰通道的传递函数；Gc(s)是控制器传递函数；R 为设定的温度值，Y 为换热器的实际温度值。
图2-2 控制系统框图三、系统设计3.1 温度变送器的选择根据题目知，温度测量仪表的选择：由于系统对温度的要求不是很高，而系统的温度范围也在0~100℃之内，则只需要一般的测温元件，故选择K型热电偶。
温度变送器仪表的选择：DDZ-Ⅲ类仪表相对于DDZ-Ⅱ类仪表的一个优点为电流范围不是从零开始，这样就避免了把仪表不能正常工作误认为是输出为零，所以应选择DDZ-Ⅲ型K型热电偶温度变送器——DZ-5130K型热电偶温度变送器。
图3-1 K型热电偶温度变送器表1 DZ-5130的主要技术指标供电电源：24VDC±10% 电源保护：具有反向保护输出保护：输出短路无限制转换精度：±0.1~±0.5%F.S温度漂移：±0.15% F.S/10℃隔离性能：输入/输出/电源全隔离响应时间：≤0.1秒(0～90%F.S) 绝缘电阻：输入/输出/电源间>100 MΩ环境温度：-10～55℃绝缘强度：输入/输出/电源间>1500V AC(1分钟) 环境湿度：0～90%RH不结露外壳：耐高温阻燃工程塑料安装形式：DIN 导轨安装，导轨尺寸35mm表2产品型号表图3-2 DZ-5130接线图端子1、2为输入，3、4为补偿电阻，5、6为输出1~5VDC ，7、8为电源。
3.2 执行器(调节阀)的选择：调节阀是过程控制系统的一个重要组成部分，其特性好坏对控制质量的影响是很大的。
由于其结构较简单又较粗糙，所以往往不被人们所重视。
实践证明，在过程控制系统设计中，若调节阀特性选用不当，阀门动作不灵活，口径大小不合适，都会严重影响控制质量。
通过调节阀的选择原则，及本系统的要求，阀门选择气动薄膜式单座直通阀，安装方式为气关，实物图如图3-4所示。
为了与气动薄膜式单座直通阀相匹配，还需要选择一个阀门定位器，与之配套使用，电气阀门定位器的型号为HEP-17，主要技术指标为：名称基本型号输入种类输出种类供电电源 输出制式输入代码输入信号输出代码输出信号热电偶温度 变送器DZ-51K 型热电偶34~20mADC0 二线制非隔离型 C1~5VDC1 四线制全隔离型(1)、精度：小于全行程±1%。
