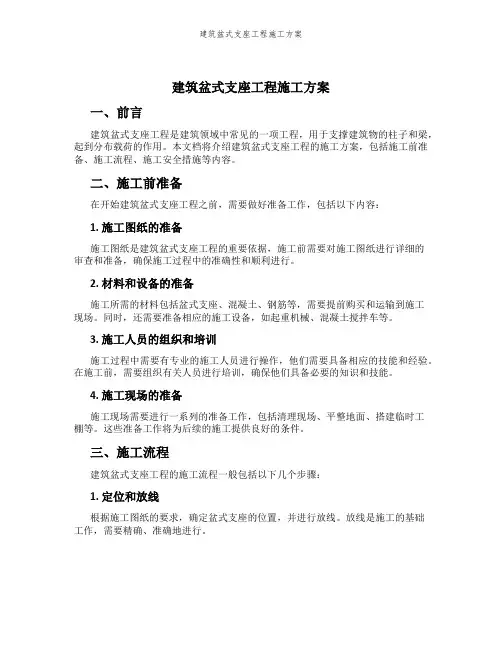

建筑盆式支座工程施工方案

建筑盆式支座工程施工方案一、前言建筑盆式支座工程是建筑领域中常见的一项工程,用于支撑建筑物的柱子和梁,起到分布载荷的作用。
本文档将介绍建筑盆式支座工程的施工方案,包括施工前准备、施工流程、施工安全措施等内容。
二、施工前准备在开始建筑盆式支座工程之前,需要做好准备工作,包括以下内容:1. 施工图纸的准备施工图纸是建筑盆式支座工程的重要依据,施工前需要对施工图纸进行详细的审查和准备,确保施工过程中的准确性和顺利进行。
2. 材料和设备的准备施工所需的材料包括盆式支座、混凝土、钢筋等,需要提前购买和运输到施工现场。
同时,还需要准备相应的施工设备,如起重机械、混凝土搅拌车等。
3. 施工人员的组织和培训施工过程中需要有专业的施工人员进行操作,他们需要具备相应的技能和经验。
在施工前,需要组织有关人员进行培训,确保他们具备必要的知识和技能。
4. 施工现场的准备施工现场需要进行一系列的准备工作,包括清理现场、平整地面、搭建临时工棚等。
这些准备工作将为后续的施工提供良好的条件。
三、施工流程建筑盆式支座工程的施工流程一般包括以下几个步骤:1. 定位和放线根据施工图纸的要求,确定盆式支座的位置,并进行放线。
放线是施工的基础工作,需要精确、准确地进行。
2. 盆式支座的安装将盆式支座按照施工图纸要求的位置进行安装。
安装过程中需要注意支座的垂直度和水平度,确保安装的准确性和稳定性。
3. 浇筑混凝土在安装好盆式支座后,开始进行混凝土的浇筑工作。
在浇筑前,需要检查盆式支座的固定情况,并进行必要的调整和修正。
浇筑工作需要控制好混凝土的质量和均匀性,确保整个结构的稳定性和强度。
4. 后续工序混凝土浇筑完成后,根据需要进行后续的工序,如养护、维修等。
同时还需要对整个结构进行检查和验收,确保工程的质量和安全。
四、施工安全措施在建筑盆式支座工程的施工过程中,需要严格遵守以下安全措施:1.施工现场必须设置警示标志,确保施工区域的安全。
2.施工人员必须佩戴必要的防护装备,如安全帽、防护鞋等。
盆式支座安装施工方案

盆式支座安装施工方案1. 引言盆式支座是一种常用的工程结构支座类型,用于支撑桥梁、建筑物等重要工程的承重部分。
正确的安装和施工过程对于保证结构的稳定性和安全性至关重要。
本文档旨在提供盆式支座的安装施工方案,确保施工过程规范,达到预期的技术要求。
2. 安装前准备在进行盆式支座的安装施工前,需要进行一系列准备工作,以确保施工的顺利进行。
2.1 材料准备•盆式支座:根据设计要求准备正确的型号和规格的盆式支座。
•填充材料:根据设计要求准备合适的填充材料,如弹性体垫片等。
•定位器:用于固定盆式支座的定位器,确保支座的正确位置。
•锚固材料:根据设计要求准备合适的锚固材料,如螺栓、膨胀螺栓等。
2.2 设备准备•起重设备:根据盆式支座的重量和尺寸,准备合适的起重设备,如起重吊具、吊车等。
•紧固工具:准备合适的紧固工具,如扳手、榔头等,用于紧固盆式支座和锚固材料。
•清洁工具:准备清洁工具,如刷子、清洁剂等,用于清除安装现场的污垢和杂物。
3. 安装施工步骤3.1 确定安装位置根据设计图纸和要求,确定盆式支座的安装位置。
使用定位器将支座固定在正确的位置,确保其与结构的承重部分对齐。
3.2 准备安装现场使用清洁工具清除安装现场的污垢和杂物,确保安装环境整洁。
对于需要锚固材料的情况,清理锚固孔洞,确保孔洞干净、平整。
3.3 安装盆式支座使用起重设备将盆式支座悬空,并将其缓慢降落到安装位置。
根据需要,使用填充材料在支座和结构之间填充,以确保支座的稳定和承载能力。
3.4 锚固盆式支座在支座的周围,根据设计要求安装锚固材料(如螺栓、膨胀螺栓等),以确保支座的固定和稳定。
3.5 检查和调整完成盆式支座的安装后,进行检查和调整。
确保支座的水平度和垂直度符合设计要求,调整支座位置或填充材料以达到预期的效果。
3.6 清理现场安装施工完成后,清理现场,清除杂物和建筑垃圾,保持施工环境整洁。
4. 安全注意事项在进行盆式支座安装施工时,要特别注意以下安全事项:•使用起重设备时,确保吊装过程稳定,防止支座倾斜或下坠。
支座安装施工作业指导书

支座安装施工作业指导书支座安装施工作业指导书1.0编制目的明确支座安装工艺、操作要点和质量标准,规范和指导支座安装作业。
2.0编制依据《公路桥涵施工技术规范》(JTG/T F50-2011)《公路工程质量检验评定标准》《公路桥梁板式橡胶支座》《公路桥梁盆式橡胶支座》《桥梁球型支座》3.0适用范围适用于公路及城市桥梁工程中板式橡胶支座、盆式橡胶支座、球形支座的安装。
4.0施工准备4.1技术准备1、认真审核支座安装图纸,编制施工方案,经审批后,向有关人员进行交底。
2、进行补偿收缩砂浆及混凝土各种原材料的取样试验工作,设计砂浆及混凝土混合比。
3、进行环氧砂浆配合比设计。
4、支座进场后取样送有资质的检测单位进行检验。
点我:领取工程大礼包4.2材料要求1、支座:进场应有装箱清单、产品合格证及支座安装养护细则,规格、质量和有关技术性能指标符合现行公路桥梁支座标准的规定,并满足设计要求。
2、配制环氧砂浆材料:二丁酯、乙二胺、环氧树脂、二甲苯、细砂,除细砂外其他材料应有合格证及使用说明书,细砂品种、质量应符合有关标准规定。
3、配制混凝土及补偿收缩砂浆材料。
⑴水泥:宜采用硅酸盐水泥和普通硅酸盐水泥。
进场应有产品合格证或出厂检验报告,进场后应对强度、安定性及其他必要的性能指标进行取样复试,其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》等的规定。
⑵砂:砂的品种、质量应符合国家现行标准《公路桥涵施工技术规范》的要求,进场后按国家现行标准《公路工程集料试验规程》的规定进行取样试验合格。
⑶石子:应采用坚硬的卵石或碎石,并按产地、类别、加工方法和规格等不同情况,按国家现行标准《公路工程集料试验规程》的规定进行取样试验合格。
⑷外加剂:外加剂应标明品种、生产厂家和牌号。
掺合料应有产品说明书、出厂检验报告及合格证、性能检测报告,有害物含量检测报告应由有相应资质等级的检测部门出具。
⑸掺合料:掺合料应标明品种、生产厂家和牌号。
支座安装施工作业指导书

支座安装施工作业指导书1适用范围适用于新建兴泉铁路支座安装工程。
2作业准备2.1内业技术准备(1)作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸和设计联系单,澄清有关技术问题,熟悉规范和技术标准。
(2)制定施工安全保证措施,提交应急预案。
(3)对施工人员进行技术交底,对参加施工人员上岗技术前培训,考试合格后持证上岗。
2.2外业技术准备(1)施工作业层中所涉及的各种外部技术数据收集,如支座尺寸大小、种类等。
(2)各项施工材料准备齐全,并按规定进行检验合格后方可投入现场使用。
(3)测量人员复核测量导线点、水准点。
(4)了解沿线交通、电力线、通讯线及影响走行的障碍物情况。
(5)生活办公设施齐全,能够满足主要管理、技术人员的生产生活需要。
3技术要求3.1钢桁梁球型支座(1)支座结构钢桁梁球型支座按结构分为固定支座、纵向活动支座、横向活动支座和多向活动支座,球形钢支座主要由上座板、球冠衬板、下座板、不锈钢板、竖向承压滑板等部分构成,同时还包括锚固连接结构和密封防尘装置等配套构件。
TJG7 - Q 7000 - DX 35t卜ILIg - GU菰芹母看点曙* B 品土. i --------------------------------------- 矍计地震动峰值加速度----- - ------- 文房主常将方向位防登mm1GD闰定理ZK纵向话凄选HX -的—DX,向灌诵亚向―――(kN \* --------------------------------- 佳博林梁TJG琢列球型镉女蜃支座型号(2)支座技术参数支座的选材、表面涂装满足桥梁所处环境的大气环境要求,支座使用温度范围-25℃至+60℃,在竖向设计荷载作用下,球型支座竖向压缩变形不得大于支座总高度的1%,且不应大于4mm。
3.2连续梁TJGZ系列球型钢支座(1)支座结构钢桁梁球型支座按结构分为固定支座、纵向活动支座、横向活动支座和多向活动支座,球形钢支座主要由上座板、球冠衬板、下座板、耐磨板、不锈钢钢板、锚碇钢棒及锚碇螺栓等部分构成。
盆式支座安装施工方案

盆式支座安装施工方案1. 引言盆式支座是一种常见的结构支撑装置,广泛应用于建筑工程中的桥梁、隧道、地铁等地基工程。
本文将介绍盆式支座的安装施工方案,包括前期准备工作、安装流程和施工注意事项等内容。
2. 前期准备工作2.1 确定安装位置和数量在进行盆式支座安装前,首先需要确定安装的位置和数量。
根据工程的设计要求和荷载计算结果,确定每个支座的位置和设置数量,确保支座能够合理地分担荷载。
2.2 购买和检查材料在进行施工前,需要购买所需的盆式支座和相关配件。
在购买时,要注意质量和规格的符合,确保材料的可靠性和稳定性。
2.3 组织施工人员和机械设备组织专业施工人员和机械设备,确保安装施工的顺利进行。
施工人员应具备相关技术和经验,机械设备应符合安全标准。
3. 安装流程3.1 准备施工现场在开始安装之前,需要对施工现场进行准备工作。
清理施工区域,确保没有杂物和障碍物。
根据支座布置图,在施工区域标出支座的安装位置。
3.2 安装底座首先需要在支座的安装位置上铺设厚度适当的均质砂浆,用来调整支座的高度并提供支撑面。
然后将底座放置在摆放好的砂浆上,调整底座的位置和水平度。
3.3 安装中底座将中底座放置在底座上,确保与底座连接牢固。
中底座的安装位置和数量根据设计要求进行确定。
3.4 安装上座将上座放置在中底座上,在安装前需检查上座和中底座之间的紧固螺栓是否牢固。
调整上座的位置和水平度,确保与中底座相连接并嵌入固定。
3.5 固定盆式支座将盆式支座固定在上座上,使用预埋螺栓或焊接等方式进行固定,确保支座牢固可靠。
3.6 进行测试和调整安装完成后,进行载荷测试和支座调整。
根据设计要求进行荷载测试,检查支座的承载能力和稳定性。
根据测试结果调整支座的位置和高度,确保支座的正常工作。
4. 施工注意事项4.1 安全第一在进行盆式支座安装施工时,要始终将安全放在第一位。
施工人员应戴好安全帽和防护装备,并按照安全操作规程进行作业。
4.2 精确测量在进行安装前,要进行准确的测量,确保支座的位置和高度的准确性。
盆式橡胶支座安装教学内容

该注意同一片箱梁下四个墩台垫石 的水平高差,如果高差较大的必须 进行调整。
五:预留孔的处理
垫层
φa Φb
φb –φa>60mm为 宜
预留孔
预留孔必须按
图纸要求施工,
预留孔深度和
直径必须大于
ห้องสมุดไป่ตู้
支座套筒或底
>60mm 为宜
柱的预埋长度
和直径,一般
直径和深度均
大于60mm为
宜,并将杂物
清理干净。
六:落梁操作的注意事项
落梁时一定要平稳, 梁体两端支座同时 接触墩台,避免出 现单个支座接触墩 台,而出现偏压造 成支座因偏心受力 产生非正常位移。 落梁时支座的预埋 螺栓避免与预埋孔 外垫石表面接触, 防止支座受水平力, 出现非正常位移。
七:灌浆注意事
如果有间隙必须 补实
三:支座梁底安装 3、注意支座上板与梁底预埋钢板间不得有间隙!
☆若有间隙必 须进行调整!
四:墩台垫石
无收缩干硬性砂浆20-30mm
1. 墩台垫石表面必须铺设20-30mm
的无收缩干硬性砂浆,夯实后表面 高差应小于2mm,并注意预留孔四周 的砂浆不得高出水平面,若横桥向 需安装2个支座时,还要注意横桥向 2个垫石表面的高度也必须一致;
盆式橡胶支座安装
二:支座安装位置确定
支座安装时,先根据图纸的要求确定各个支座的安 装位置。
固 定 支 座 ( GD ) 横向活动支座(HX)
多向活动支座(DX) 注意各个支座 纵位向移活方动向支是否座正(确ZX!)
三:支座梁底安装 1、将支座安装在梁底后将连接螺栓或螺母拧紧!
三:支座梁底安装 2、注意一定要使用防松动弹簧垫圈!
盆式橡胶支座施工方法

盆式橡胶支座施工方法一、施工准备1.检查施工图纸,了解支座的尺寸、数量、安装位置等要求。
2.检查橡胶支座的质量和规格是否符合要求。
3.准备好施工所需的工具和器材,如橡胶锤、电动工具等。
二、基础处理1.清理基础表面的灰尘、杂物等,确保基础表面干燥、平整、无结块和起沙现象。
2.铺设垫层,通常使用红土、砂浆等材料进行填充,使其与基础表面完全粘结,并确保垫层的厚度与图纸要求一致。
三、橡胶支座安装1.根据图纸要求,确定橡胶支座的安装位置,并在基础上进行标记。
2.将橡胶支座按照规格和数量摆放在标记位置上,并进行初步调整。
3.检查支座与基础的垂直度和平面度,调整支座的位置,确保其与基础垂直、平整连接。
4.使用橡胶锤将支座与基础进行打磨连接,确保两者之间的粘结牢固。
5.安装完毕后,用水泥浆对支座和基础的连接处进行填充密封,防止水泥渗透和水分蒸发损害支座。
四、检查及验收1.检查橡胶支座安装是否符合设计要求,包括支座位置、垂直度、平整度等。
2.检查支座的质量和规格是否符合要求,包括硬度、耐磨性、耐油性等。
3.进行橡胶支座的验收,确保支座的安装质量和功能。
五、施工注意事项1.在安装过程中,需要注意橡胶支座的保护,避免受到机械或化学侵蚀。
2.在进行橡胶支座的固定时,需要使用适当的挡块或支撑物,避免其变形或损坏。
3.在安装过程中,需要注意施工人员的安全,并对施工现场进行清理和整理。
以上是盆式橡胶支座的施工方法的详细介绍。
在实际施工中,需要严格按照图纸要求进行操作,并注意施工细节和安全事项。
只有确保支座的正确安装和质量,才能有效地发挥其减震、隔音的作用,提高建筑物或桥梁的稳定性和安全性。
盆式橡胶支座安装

2.6.2盆式橡胶支座安装1、工艺流程(1)螺栓锚固盆式橡胶支座安装(2)钢板焊接盆式橡胶支座安装2、操作要点(1)螺栓锚固盆式橡胶支座安装方法1)将墩台顶清理干净。
2)测量放线。
在支座及墩台顶分别画出纵横轴线,在墩台上放出支座控制标高。
3)配制环氧砂浆。
配制方法见“1、板式橡胶支座安装中(4)拌制环氧砂浆”的有关要求。
4)安装锚固螺栓。
安装前按纵横轴线检查螺栓预留孔位置及尺寸,无误后将螺栓放人预留孔内,调整好标高及垂直度后灌注环氧砂浆。
5)用环氧砂浆将顶面找平。
6)安装支座。
在螺栓预埋砂浆固化前进行支座安装;找平层要略高于设计高程,支座就位后,在自重及外力作用下将其调至设计高程;随即检验,误差超标及时予以调整,直至合格。
(2)钢板焊接盆式橡胶支座安装方法1)预留槽凿毛清理。
墩顶预埋钢板宜采用二次浇筑混凝土锚固,墩、台施工时应注意预留槽的预留,预留槽两侧应较预埋钢板宽l00,锚固前进行凿毛并用空压机及扫帚将预留槽彻底吹扫干净。
2)测量放线。
用全站仪及水准仪放出支座的平面位置及高程控制线。
3)钢板就位,混凝土灌注。
钢板位置、高程及平整度调好后,将混凝土接触面适当洒水湿润,进行混凝土灌注,灌注时从一端灌人另一端排气,直至灌满为止。
支座与垫板问应密贴,四周不得有大于 1.0。
灌注完毕及时对高程及四角高差进行检验,误差超标及时予以调整,直至合格。
4)支座就位、焊接,校核平面位置及高程,合格后将下垫板与预埋钢板焊接,焊接时应对称间断进行,以减小焊接变形影响,适当控制焊接速度,避免钢体过热,并应注意支座的保护。
(3)盆式橡胶支座安装要求1)盆式支座安装前按设计要求及现行《公路桥梁盆式橡胶支座标准》JT 391对成品进行检验,合格后安装。
2)安装前对墩、台轴线、高程等进行检查,合格后进行下步施工。
3)安装单向活动支座时,应使上下导向挡板保持平行。
4)安装活动支座前应对其进行解体清洗,用丙酮或酒精擦洗干净,并在四氟板顶面注满硅脂,重新组装应保持精度。
支座安装施工作业指导书
