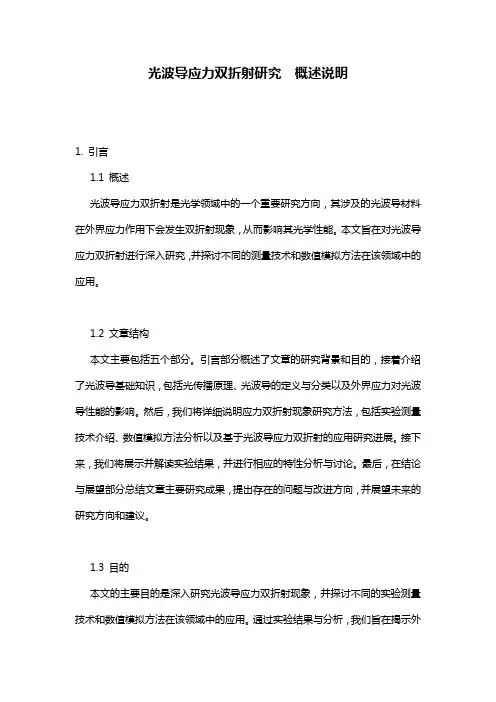

光波导应力双折射研究__概述说明
光波导应力双折射研究概述说明1. 引言1.1 概述光波导应力双折射是光学领域中的一个重要研究方向,其涉及的光波导材料在外界应力作用下会发生双折射现象,从而影响其光学性能。
本文旨在对光波导应力双折射进行深入研究,并探讨不同的测量技术和数值模拟方法在该领域中的应用。
1.2 文章结构本文主要包括五个部分。
引言部分概述了文章的研究背景和目的,接着介绍了光波导基础知识,包括光传播原理、光波导的定义与分类以及外界应力对光波导性能的影响。
然后,我们将详细说明应力双折射现象研究方法,包括实验测量技术介绍、数值模拟方法分析以及基于光波导应力双折射的应用研究进展。
接下来,我们将展示并解读实验结果,并进行相应的特性分析与讨论。
最后,在结论与展望部分总结文章主要研究成果,提出存在的问题与改进方向,并展望未来的研究方向和建议。
1.3 目的本文的主要目的是深入研究光波导应力双折射现象,并探讨不同的实验测量技术和数值模拟方法在该领域中的应用。
通过实验结果与分析,我们旨在揭示外界应力对光波导性能的影响机制,并为该领域今后的研究提供参考。
同时,我们也希望通过本文对光波导应力双折射进行全面概述和总结,为相关研究人员提供一个清晰、详细的参考资料。
2. 光波导基础知识:2.1 光传播原理:光传播是指光波在介质中的传播过程。
光波由电磁辐射产生,沿直线或曲线路径向前行进。
根据斯涅尔定律,光在不同介质之间传播时会发生折射现象,即入射角和折射角之间满足一定的关系。
2.2 光波导的定义与分类:光波导是一种能够将光能引导到特定路径中传输的设备或结构。
根据其结构和工作原理的不同,可以将光波导分为几种类型:平面波导、圆柱形波导、槽式波导等。
这些波导可以用于集成光学器件、通信系统、传感器等领域。
2.3 应力对光波导性能的影响:应力是指物体内部或表面受到的作用力。
在光波导中,应力可以通过外部载荷施加或通过材料制备过程中产生。
应力会对光波导的性能产生影响,包括改变材料的折射率、引起双折射效应以及增强或减弱其光学性能等。
光波导二维与三维FDTD建模
---------------------------------------------------------------范文最新推荐------------------------------------------------------ 光波导二维与三维FDTD建模摘要一个多世纪以来,由电磁学发展起来的现代电子技术已应用在电力工程、电子工程、通信工程、计算机技术等多学科领域。
电磁理论已广泛应用于国防、工业、农业、医疗、卫生等领域,并深人到人们的日常生活中。
今天,电磁场问题的研究及其成果的广泛运用,已成为人类社会现代化的标志之一。
有限差分法(FDTD)是仿真光子器件最有力的算法之一。
本课题首先总结计算电磁学的发展,然后说明FDTD算法的原理和特点,编写了FDTD程序;结合具体光子器件计算,进行FDTD仿真,并得出了结果。
8797关键词计算电磁学,FDTD,边界条件毕业设计说明书(论文)外文摘要TitleFinite-Difference Time-Domain modeling for two and three dimensional optical waveguide1 / 13AbstractMore than a century, the modern electronic technology developed by electromagnetism has been applied in the multidisciplinary field of electrical engineering, electronic engineering, communications engineering, and computer technology. Electromagnetic theory has been widely used in the fields of defense, industrial, agricultural, medical, health, and deep into people's daily lives. Today, research and its extensive use of electromagnetic field problems, has become one of the hallmarks of modern human society. Meanwhile, Finite-difference time-domain (FDTD) method has been the most useful simulation tool for optical waveguide. This thesis first to sum up the development of computational electromagnetics, and then explain the principles and characteristics of the FDTD algorithm. We developed a house-in FDTD code using Visual C++. Two kinds of optical devices, such as optical waveguide and microring, have been simulated by FDTD. Finally, the conclusion has been drawn in the end of this thesis.---------------------------------------------------------------范文最新推荐------------------------------------------------------图1.1电磁问题数值模型中计算方法计算电磁学的形成以电子计算机的应用为主要标志,并以数学方法的研究成果为基础。
光波导数值模拟方法
光波导数值模拟方法介质光波导是利用介质的折射率差来限制光场,从而引导和控制光波传播的一种结构,是光波导器件中的最基本构成成分。
常见的波导主要有光纤和平面波导两种,本文主要针对应用于平面集成光路的平面光波导进行讨论。
平面光波导主要有两种结构,即平板波导(二维结构)和条形波导(三维结构)两种[46], 如图2.1所示。
平板波导如图2.1a 所示,在垂直于光波传播方向(z 方向)的截面上,只在纵向(x 方向)上受到限制,而在横向上(y 方向)可以无限延伸,是完全均匀的。
而条形波导,如图2.1b ,则是在两个方向(x ,y 方向)同时受到限制。
通常实际光器件都是建立在条形波导的基础上的,平板波导由于在横向上缺乏对光的约束,只在很少情况下(如AWG 的自由传输区)才会用到。
但是从平板这种更加简单的二维结构入手,可以更方便于对波导特性的研究。
图2.1 两种平面波导结构:(a )平板波导,(b )条形波导平板光波导理论假设现有一平板波导由三种介质组成,如图2.2所示,上包层折射率为n c (x >a ),衬底折射率n s ,(x <-a ),芯层折射率n f (-a <x <a ),平板芯层厚度为2a 。
传统的射线理论认为,光线在波导中传播时,将会在上下两个界面中发生全反射,以此也可得出波导存在导波模式的最基本条件:n f >n s ,n c 。
那么,当光线入射到界面的角度满足max(sin(),sin())c f s f arc n n arc n n θ>,光线就能同时在两个界面都发生全内反射,从而被束缚在波导之中。
同时,为了使得光线能在波导中稳定传输,还必需满足光线在两个界面之间往返一次的总相位变化是2π的整数倍。
于是根据以上这些条件,就可以求出对应于某一波长(真空中波矢为k 0)的光线所需满足的入射角θ,从而求出其传播常数,即传播方向上的波矢分量,0sin f k n βθ=,以及与该传播模式对应的等效折射率0eff n k β=,在此不再赘述。
集成光学第三章 矩形(三维)光波导
沿x方向的平板波导
d2X dx2
nx2 k02
2 x
X 0
沿y方向的平板波导
d 2Y dy2
n
2 y
k02
2 y
Y 0
2
2 x
2 y
n12k02
➢ 至此,矩形波导的分析(包括本征值 和场分布等) 可以通过沿x方向和沿y方向的两个平板波导的分析得 出结论。
马卡梯里近似解法
16
➢ 由于Y y 是 Ex x, y 沿y方向的分布函数,沿x方向偏
振,所以对于y方向的平板波导,相当于TE模
n2 y
TE模的波动方程
②
x
n1
b
2
Ex
y2
y
n2k02 2
Ex y 0
①
b Y y 相当于Ex y,所以满足
④
n4
d2Y y dy2
n2y k02
0,
z
i
,电场和磁
Ez y
i0 H x
i Ex
Ez x
i0H y
Ex y
i0 H z
H z y
i
Hy
i Ex
i Hx
H z x
0
H y x
H x y
i Ez
➢ 将磁场用电场表示
Hx
1
i0
Ez y
Hy
1
i0
i
Ex
Ez x
Hz
1
i0
E x y
马卡梯里近似解法
9
➢ 利用麦克斯韦方程组中电场的散度方程 D 0 可以
6
➢ 在矩形波导中,严格的TE模和TM模不存在,但是有 两类模式能够近似地满足波动方程和边界条件:
光脉冲传输数值模拟的分步小波方法
重构的方法之一则是使分解正交化 %
" 为了寻找一组 %( 空间的正交基, 我们讨论 &) 由小波函数序列{ ( } 构成的空间 *! % 小波函 ’ #) #!,
($+)
二尺度方程描述了两个相邻尺度空间或相邻的 尺度空间和小波空间的基函数之间的内在的本质联
[0] 系 ( () 式中分解系数 (!, %由 /! 求 ’ 和 滤 波 器 .! ,
!
式中的分解系数 ( #, ($") ’ 和 -!, ’ 就是正交小波变换 % 这种分解算法和对应的重构算法统称为 234435 算 法, 是一种纯数字的快速递推算法 % 在算法实施过程 中, 不需要尺度函数和小波函数的具体形式, 只要求 它们存在并找出{.! } , 就可以对信号快速地进行分 解和重构处理 % 在实际使用中, 初始数据{(!, 往往 ’} 简单地采用 ( 的采样值{ ( } " #) " #’ ) % 理论研究表明, 当 ! 尺度层采样间隔 .! ($ 时, 这种替代能使 234435 算法准确地分解和重构原信号函数, 也不会影响对 ( 的时频分析 % " #)
( ( #) " #) ’ ",
, *$
( ’ # ( #, / ! ’ #, ’ #)
’
( ($") - ), % ’ ), ’ #) # # # )’# ’
"( ! # )’ 得到的函数集合:
( , (!, ! ’ !, ’ #) # ’
(()
式表明, 一个信号可表示为尺度空间上的 ($") 粗略近似和若干小波空间的细节贡献的组合 % 从 (0) 式和 (1) 式可知, 小波细节部分是由粗尺度逼近部分 的进一步分解得到的, 不断重复这种分解, 就可以得 到任意尺度 (或分辨率) 上的逼近部分和细节部分,
波导分析方法与BPM
波导分析方法与BPM随着光波导器件及各类半导体光电子器件的发展,人们对理解光波在诸如光波导、光纤等光电子器件中的行为,成功设计光电子器件,了解光电子器件的光学性能的要求越来越迫切。
在做波导器件的光波模式和传输特性的分析时,要从电磁波理论出发,通过求解波动方程得到结果。
随着器件设计的复杂化,以及非均匀、非线性、各向异性等材料在光电子器件中的应用,用解析的方法精确求解Maxwell方程组在此类器件中已难以实现。
即便有时在对器件做出一定的简化之后,可以得到近似解析解,但这种近似解析解并不能对器件的设计及性能分析提供足够的理论依据。
因此,用数值方法对Maxwell方程组进行精确求解就变得势在必行[1]。
事实上,计算机数值模拟已正在逐渐成为新型光波导器件性能分析及优化设计所必不可缺的一个技术环节。
光波导已经广泛的应用于集成光学中,为了计算波导中的光强分布,了解电磁波是如何通过波导的,必须求解Maxwell 方程组。
然而只有在波导结构极其简单的情况下才有解析解,在大多数情况下只有得到近似的数值解。
因此数值方法是研究波导的一种最有效的方法。
目前已经有很多种光波导的分析与设计方法,常用的有:有限元法(FEM)、有限差分法(FDM)、有限时域差分法(FD-TDM)、光束传播法(BPM)、有效折射率法、傅里叶展开法等。
这些方法中光束传播法是目前应用较为广泛的数值方法之一。
光束传播法(Beam Propagation Method,BPM)最早由Feit和Fleck于1977提出[2],后来将光束传播法应用于计算波导中的光传输中。
经过光束传播法的不断改进与发展,它现在己经成为光波导分析中最常用的算法之一。
BPM法是从亥姆霍兹(Helmholtz)方程出发,在一定体积内和一段时间上对连续电磁场的数据取样。
Helmholtz方程是波动方程是Maxwell方程在特定条件下的特殊形式,是在某一频率下的特定方程,是一个二阶的非线性偏微分方程。
硅光波导端面散射损耗_解释说明以及概述
硅光波导端面散射损耗解释说明以及概述1. 引言1.1 概述硅光波导已经成为光通信和集成光子学中的重要组成部分,其具有低损耗、高密度集成等优势。
然而,在实际应用中,硅光波导端面散射损耗一直是一个严重影响其性能和可靠性的问题。
端面散射损耗指的是光在硅光波导端面与环境界面发生散射而产生的能量损失。
了解和解决硅光波导端面散射损耗问题对于推动硅光子技术的发展具有重要意义。
1.2 文章结构本文主要围绕硅光波导端面散射损耗进行探讨,并包括以下几个方面内容:2. 硅光波导端面散射损耗解释说明:首先介绍硅光波导的基本原理以及与入射光束交互过程,然后详细阐述端面散射损耗产生的原因和机制。
3. 硅光波导端面散射损耗的影响因素分析:分析不同的因素对硅光波导端面散射损耗的影响,包括波导结构参数、材料选择以及其他环境因素。
4. 硅光波导端面散射损耗的研究进展和应用现状综述:综述硅光波导端面散射损耗的研究方法和测量技术,介绍相关的研究成果和发展趋势,并展望其在各个应用领域中的前景。
5. 结论:对本文进行总结与讨论,提出硅光波导端面散射损耗的未来研究方向,并探讨其实际应用价值和意义。
1.3 目的本文旨在全面阐述硅光波导端面散射损耗解释说明,分析其影响因素,并综述相关的研究进展和应用现状。
通过本文内容的阐述,将有助于加深对硅光波导端面散射损耗这一问题的理解,为进一步改善硅光波导器件性能提供重要参考。
2. 硅光波导端面散射损耗解释说明2.1 硅光波导基本原理硅光波导是一种基于硅材料和光的传输原理实现的微纳光学器件。
它由一系列纳米级硅结构组成,通过在硅晶体上制造控制性缺陷和界面以控制光的传播。
硅光波导可以将电信领域使用的通信波长范围内的光信号进行高效传输和处理。
2.2 光束与硅光波导的交互过程当入射光束遇到硅光波导时,会发生多种途径的相互作用。
其中之一是端面散射。
端面散射是指当入射光束与硅光波导材料接触表面产生反射、折射和散射等现象。
光波导理论研究现状
光波导理论研究现状凤兰【摘要】光波导可以被广泛应用在集成光学各个领域.对各种光波导的理论进行分析,并在此基础上提出更有效和更简便的理论分析方法,从不同的宏观角度出发,不同程度地回答光在光波导中传输时的行为及其构成等基本问题,对光波导理论的研究具有重要的实际意义.【期刊名称】《内蒙古石油化工》【年(卷),期】2014(000)019【总页数】2页(P25-26)【关键词】光波导;理论研究【作者】凤兰【作者单位】内蒙古电子信息职业技术学院,内蒙古呼和浩特010070【正文语种】中文【中图分类】TN252.011 集成光学发展的历史、现状和趋势光纤通信的发展,推动着人类社会向信息社会变革。
1970年第一根低损耗光导纤维的出现,翻开了人类通向信息社会的新的一页。
研究光如何在光纤和各种光波导中传输的理论,即光波导理论,则是光纤传输的基本理论,是它指导着光纤技术的前进[1]。
对于光在光纤和各种光波导里面的传输理论,是近二三十年的事情。
光波导理论源于微波波导理论。
20世纪50年代后期,电子学的发展,使人类对电磁波的利用推进到了微波波段,全世界都致力于微波波导的研究,包括我国,都曾大力研究微波圆波导传输,其中研究的最多的是介质薄膜波导和螺旋波导[2]。
从微波到光,是人类对电磁波利用的必然趋势。
光波导理论和微波理论有着密切的联系,然而二者也有截然不同的特点。
光波导不仅仅是微波波导尺寸的缩小,光在光纤中的损耗机理、光波导的弱导性及其他传输特性都与微波波导不同,所以光波导理论是一门独立的理论。
集成光学是20世纪60年代末才发展起来的一门新兴学科,它是现代光电子学的一个重要分支。
由于微电子技术的蓬勃发展,平面微细加工技术日益完善,以晶体和非晶体材料为衬底的光波导应运而生,使人们可能将光限制在与其波长相比拟的微小空间加以研究和利用。
当光被限制在介质波导中传播时,可以利用介质材料的电-光、声-光和磁-光等多种物理效应对其波导中传播的光进行控制或处理。
Rsoft软件(BPM,光束传播法模拟)中文课件(第1-3章)江苏大学陈明阳教授编写 2018最新版
光通信器件设计江苏大学光电信息科学与工程系陈明阳2018.9主讲教师简历⏹陈明阳,博士,江苏大学教授,光电系系主任,江苏省“青蓝工程”培养对象。
博士论文曾获2006年度全国优秀博士学位论文提名奖,导师为我国集成光学创始人于荣金教授。
香港城市大学电子系访问研究员(2014-2015)。
⏹现为IEEE、OSA会员,中国光学学会高级会员,科技部重点研发计划项目、国家自然科学基金项目等评审专家。
⏹主要从事特种光纤结构设计及光纤技术应用等研究工作。
主持完成国家、省部级和横向课题10多项。
⏹发表论文70余篇,其中基于光束传播法应用方面的论文30多篇。
在Optics Letters、Optics Express、IEEE Photonics TechnologyLetters等国际光学期刊上发表SCI收录论文50余篇,其中SCI二区论文17篇。
论文总计被SCI引用500多次。
⏹获授权发明专利40余项,授权PCT专利(美国发明专利)2项(第一发明人)。
研究成果获省部级科技进步二等奖2项(排名第二和第四)。
主讲教师简历⏹近期光束传播法相关论文:⏹ 1. Investigation on adiabatic mode evolution in a few-modeoptical waveguide. Applied Physics B 2018, 124(5): 88.⏹ 2. Design of mode conversion waveguides based on adiabaticalmode evolution for mode division multiplexing. Applied PhysicsB 2017, 123(10): 256.⏹ 3. Design and optimization of fundamental mode filters based onlong-period fiber gratings.Opt. Fiber Technol.,2016, 30,89-94.⏹ 4. Mode-Selective Characteristics of an Optical Fiber With aHigh-Index Core and a Photonic Bandgap Cladding.2016, 22(2): 1-7.第一章绪论1. 学习内容Rsoft:基于光束传播法、时域有限差分法、传输矩阵法等,用于光波导器件设计和分析的专业软件2. 光器件数值模拟的意义⏹它为光器件研究提供一个低成本的试验空间和合理的实验方案;⏹通过数值模拟,可以进一步理解光波导的基本原理。
飞秒激光制备波导型光合波器的数值模拟
飞秒激光制备波导型光合波器的数值模拟代保江;陈烽;张东石;杜广庆;孟祥卫【摘要】为了对飞秒激光加工微纳米尺度波导器件的可行性进行分析,采用有限差分光束传输法对余弦型Y波导合波器的耦合夹角大小对合路光场的影响进行了仿真模拟,分析了光场强度、分支角度以及损耗等之间的关系,得到当耦合夹角为0.6rad时,输入光场相互隔离,附加损耗低至0.45dB,传输效率接近90%的结果.结果表明,在石英玻璃这种高损伤阈值的材料中利用飞秒激光直写制备光合波器件时,预先对加工的微纳器件进行仿真模拟,在微纳光子集成及微纳米光波导中具有很重要的意义.%In order to analyze the feasibility of machining micro- or nanophotonic devices using femtosecond laser, effect of the coupling angles on the coupled beam field of cosine style of Y combiners was simulated based on the optical beam propagation equation solved by finite difference iterative, and the relationship among field intensity, coupling angle and transmission loss was analyzed. The results show that when the coupling angle is 0.6rad and the incident fields are completely isolated, the transmission loss is as low as 0. 45dB, and the transmission efficiency is as high as 90%. The numerical simulation provides a basic preanalysis for fabricating opto-combiners in fused silica with high damage threshold by femtosecond laser. Furthermore, it has great significance for micromaching micro- or nanophotonic and waveguide-based devices using femtosecond laser.【期刊名称】《激光技术》【年(卷),期】2012(036)002【总页数】4页(P255-257,261)【关键词】激光技术;飞秒激光加工;光合波器;光束传播法;数值模拟【作者】代保江;陈烽;张东石;杜广庆;孟祥卫【作者单位】西安交通大学电子信息与工程学院,西安710049;空军工程大学教育技术中心,西安710051;西安交通大学电子信息与工程学院,西安710049;西安交通大学电子信息与工程学院,西安710049;西安交通大学电子信息与工程学院,西安710049;西安交通大学电子信息与工程学院,西安710049【正文语种】中文【中图分类】TN249;TN253近年来,飞秒激光加工微纳光子器件的研究引起了越来越多研究学者的重视[1-2]。
基于COMSOL4_2的波导模式特性仿真_马愈昭
COMSOL 4. 2 是基于有限元数值仿真方法的电磁场 仿真工具,仿真结果获得的是 Maxwell 方程的精确 解,因此在结果中获得光纤中的所有矢量模式。此 外,光纤中可传导的模式可从图 3 获得,因此,对于 阶跃光纤,可 以 利 用 设 置 的 光 纤 参 数 自 行 计 算 V 值。我们参照图 3,判断光纤中传导的模式数,并与 仿真结果比较验证,观察各传导模式的场分布,这是 判断光纤模式的最直观方法。高阶模具有复杂的电 磁场分布,在横截面具有轴对称性的理想圆光纤中, 模式电磁场分布具有轴对称性。同一 LP 模式群中 的模式,如 LP11 模中的 TM01 、TE01 、HE21 模式的有效 折射率( 或传播常数) 差别非常小,而它们的电磁场 分布截然不同,称作模式兼并,模式兼并在矩形截面 金属波导或圆截面金属波导也存在。在仿真结果中 还可观察光纤的基模 HE11 模( 高斯模式) 存在正交 的两个极化方向,这两个模式的有效折射率相同,构 成了极化简并,极化简并现象在圆截面金属波导中 也存在。此外,仿真结果也必然符合图 3,低阶模的 有效折射率较大,表明低阶模靠近芯层传导,模式级 次越高,有效折射率越小,越靠近包层传导。
第二种方法是使用 Gloge 提出的弱导近似理论,适
用于弱导光纤,仅能获得 Maxwell 方程的近似解,获 得的模式以 LP 命名,如图 4 所示[11]。
此处,我们开展基于 COMSOL 4. 2 的光纤模式
特性仿真实验设计,依据实验及理论内容的难易程
度,在教学实践中应当强调以下几点。
1) 强调物理概念和算法原理
此外,学校对“光 纤 通 信 ”实 验 教 学 投 入 少,缺 乏 配 套的教学用实验室,致使本门课程难以进行实际的 实验教学。在教学投入有限、无专用光通信实验室 的客观条件下,我们引入了仿真实验。
PPLN光波导中传输光波模场重叠因子分析
PPLN光波导中传输光波模场重叠因子分析周钰杰;冯力群;孙军强【摘要】In order to study effect of modal overlap coefficients on conversion efficiency in lithium niobate waveguide, propagation modes and difference frequency generation conversion efficiency were studied with finite difference method. The mode field distributions of 1560nm and 780nm waves and the modified wavelength conversion introduced by mode overlap coefficients were obtained. The modified theoretical results were consistent with the experimental ones and the optimal ridge waveguide size was achieved. The calculated results can provide guide for design of direct bonded periodically poled lithium niobate ridge waveguide with nonlinear interaction.%为了研究铌酸锂光波导中传输光波模场重叠因子对波长转换效率的影响,采用有限差分的方法进行了波导中传输光波模场及差频波长转换效率的研究,得到了波导中1560nm基频光和780nm倍频光光场分布以及引入模场匹配因子进行修正后的差频波长转换效率.结果表明,修正后的转换效率理论值与实验结果更加吻合,并且能够得到直接键合铌酸锂波导的最佳尺寸.这为周期极化铌酸锂脊形光波导的设计提供了理论依据.【期刊名称】《激光技术》【年(卷),期】2012(036)005【总页数】5页(P677-681)【关键词】集成光学;铌酸锂光波导;模场重叠因子;2阶非线性效应;波长转换【作者】周钰杰;冯力群;孙军强【作者单位】华中科技大学光电子科学与工程学院,武汉430074;华中科技大学光电子科学与工程学院,武汉430074;华中科技大学光电子科学与工程学院,武汉430074【正文语种】中文【中图分类】TN252引言基于2阶以及级联2阶非线性效应的准相位匹配周期极化铌酸锂(periodically poled lithium niobate,PPLN)波导全光波长变换器是波分复用系统中的关键器件,该类波长转换器具有很好的特性,如多通道同时转换、低噪声、对调制格式透明以及高转换效率。
有限差分法及其应用
有限差分法及其应用1有限差分法简介有限差分法(FDM)是计算机数值模拟最早采用的方法,至今仍被广泛运用。
该方程将解域划分为差分网格,用有限个网络节点代替连续的求解域。
有限差分法通过泰勒级数展开等方法,把控制方程中的导数用网格节点上的函数值得差商代替进行离散,从而建立以网格节点上的值为未知数的代数方程组。
该方法是一种直接将微分问题变为代数问题的近似值解法,数学概念直观,表达简单,是发展较早且比较成熟的数值方法。
2有限差分法的数学基础有限差分法的数学基础是用差分代替微分,用差商代替微商而用差商代替微商的意义是用函数在某区域内的平均变化率来代替函数的真是变化率。
而根据泰勒级数展开可以看出,用差商代替微商必然会带来阶段误差,相应的用差分方程代替微分方程也会带来误差,因此,在应用有限差分法进行计算的时候,必须注意差分方程的形式,建立方法及由此产生的误差。
3有限差分解题基本步骤有限差分法的主要解题步骤如下:1)建立微分方程根据问题的性质选择计算区域,建立微分方程式,写出初始条件和边界条件。
2)构建差分格式首先对求解域进行离散化,确定计算节点,选择网格布局,差分形式和步长;然后以有限差分代替无线微分,以差商代替微商,以差分方程代替微分方程及边界条件。
3)求解差分方程差分方程通常是一组数量较多的线性代数方程,其求解方法主要包括两种:精确法和近似法。
其中精确法又称直接发,主要包括矩阵法,高斯消元法及主元素消元法等;近似法又称间接法,以迭代法为主,主要包括直接迭代法,间接迭代法以及超松弛迭代法。
4)精度分析和检验对所得到的数值进行精度与收敛性分析和检验。
4商用有限差分软件简介商用有限差分软件主要包括FLAC、UDEC/3DEC和PFC程序,其中,FLAC是一个基于显式有限差分法的连续介质程序,主要用来进行土质、岩石和其他材料的三维结构受力特性模拟和塑性流动分析;UDEC/3DEC是针对岩体不连续问题开发,用于模拟非连续介质在静,动态载荷作用下的反应;PFC是利用显式差分算法和离散元理论开发的微、细观力学程序,它是从介质的基本粒子结构的角度考虑介质的基本力学特性,并认为给定介质在不同应力条件下的基本特征主要取决于粒子之间接粗状态的变化,适用于研究粒状集合体的破裂和破裂发展问题,以及颗粒的流动(大位移)问题。
光束传输法
Page 13
参考文献
[1] 李安英 , 杨亚培.光波导光束传输法数值分析新进展[J].激 光技术, 2000, 24(4):236~240. [2] 凤兰, 吴根柱, 霍海燕.光束传播法在光波导中的应用[J]. 内蒙古石油化工,2010,24(5):5~9. [3] 严朝军, 许政权. 三维有限差分波束传播法: 用于Ti: LINbO2 LINbO2方向耦合器的模拟, 光学学报,1997,17(6),778~781. , ,1997,17(6),778~781.
12
Page 12
BPM与其他计算方法相结合还可以形成十分有用的计 算手段,如在处理复杂波导时,结合有效折射率法还可以 进行降维处理,结合自由空间辐射模法,可以不进行复杂 的模场积分,就能计算串音及插入损耗,结合可以计算反 射的线形法,可以处理波导的突变、不连续问题。 BPM的新进展为不同形式不同结构的波导数值计算、 分析提供了更加有效的方法。在具体应用时可以针对波导 的不同部分不同情况,将各种BPM方法结合起来,实现整 个波导更加有效和准确地分析。
Page 6
6
上面所述的所有工作都是针对二维波导问题而言的。 对于三维波导BPM模拟的大部分工作可以借助于有效折射 率法来完成的。利用这类高效精确地三维波导BPM数值模 拟法,可以在更复杂的器件上进行数值模拟,扩大数值模 拟技术的应用范围。1997年严朝军等提出了一种三维有限 差分光束传播法,比较理想的客服了上述困难并且采用了 算法稳定的隐式差分格式,有效而方便地处理了TBC边界 条件的三维扩展问题,大大扩宽了FD-BPM法的适用范围 。
Page 7
7
BPM基本计算思路 基本计算思路
光束传输法BPM的基本计算思路如图所示。假设光场 沿光波导纵向传播,如果在Z=Zl的平面A内光场分布已知, BPM就是要通过已知场的分布求出Z= Zl+1 处平面B内的场 ,然后重复此操作,就可以模拟分析整个集成光波导内的 场分布。
SOI集成光波导器件的基础研究
SOI集成光波导器件的基础研究随着光通信和光电子技术的飞速发展,集成光波导器件在光信息处理、光传感、光互联等领域具有广泛的应用前景。
在各种集成光波导器件中,基于硅基材料的光波导器件因其在高速、低损耗、抗电磁干扰等方面的优势,成为当前的研究热点。
本文将介绍SOI(Silicon-on-Insulator)集成光波导器件的基础研究,包括其应用领域、研究现状、存在的问题以及未来研究方向。
SOI集成光波导器件是一种基于硅基材料的光波导器件,其结构是在硅基衬底上制备一层硅膜,从而实现光波在硅膜中传播。
由于硅材料的折射率较高,且具有成熟的集成电路制造工艺,因此SOI集成光波导器件具有体积小、集成度高、速度快、功耗低等优点。
目前,SOI集成光波导器件已成为光子集成领域的重要研究方向之一。
SOI集成光波导器件的研究方法主要包括实验设计和理论分析。
实验设计包括光波导结构的设计、材料的选取和制备、器件的性能测试等环节。
理论分析则通过建立物理模型,运用数值模拟方法对光波导的传输特性进行预测和优化。
尽管这两种方法在SOI集成光波导器件的研究中具有重要应用价值,但也存在一些问题。
例如,实验设计往往需要大量的时间和资源,而且可能受到制备工艺和测试设备的限制;而理论分析则可能因为物理模型的不准确或者数值模拟方法的局限性而导致结果与实际情况存在偏差。
近期,我们开展了一系列SOI集成光波导器件的研究工作,并取得了一些有意义的实验结果。
在实验中,我们设计并制备了一种基于硅基材料的SOI光波导器件,通过对器件的传输特性进行测试,发现该器件具有低损耗、高稳定性等优点。
我们也发现该器件的传输性能受到材料制备工艺和环境因素的影响较大,这为进一步优化器件性能提供了重要参考。
SOI集成光波导器件的基础研究在光通信、光信息处理、光传感等领域具有重要的应用价值。
当前的研究成果表明,SOI集成光波导器件具有广阔的发展前景。
然而,仍然存在一些挑战和问题需要解决,如提高器件的稳定性、降低制备成本、优化器件的设计和制造工艺等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光波导数值模拟方法
介质光波导是利用介质的折射率差来限制光场,从而引导和控制光波传播的一种结构,是光波导器件中的最基本构成成分。
常见的波导主要有光纤和平面波导两种,本文主要针对应用于平面集成光路的平面光波导进行讨论。
平面光波导主要有两种结构,即平板波导(二维结构)和条形波导(三维结构)两种[46], 如图2.1所示。
平板波导如图2.1a 所示,在垂直于光波传播方向(z 方向)的截面上,只在纵向(x 方向)上受到限制,而在横向上(y 方向)可以无限延伸,是完全均匀的。
而条形波导,如图2.1b ,则是在两个方向(x ,y 方向)同时受到限制。
通常实际光器件都是建立在条形波导的基础上的,平板波导由于在横向上缺乏对光的约束,只在很少情况下(如AWG 的自由传输区)才会用到。
但是从平板这种更加简单的二维结构入手,可以更方便于对波导特性的研究。
图2.1 两种平面波导结构:(a )平板波导,(b )条形波导
平板光波导理论
假设现有一平板波导由三种介质组成,如图2.2所示,上包层折射率为n c (x >a ),衬底折射率n s ,(x <-a ),芯层折射率n f (-a <x <a ),平板芯层厚度为2a 。
传统的射线理论认为,光线在波导中传播时,将会在上下两个界面中发生全反射,以此也可得出波导存在导波模式的最基本条件:n f >n s ,n c 。
那么,当光线入射到界面的角度满足max(sin(),sin())c f s f arc n n arc n n θ>,光线就能同时在两个界面都发生全内反射,从而被束缚在波导之中。
同时,为了使得光线能在波导中稳定传输,还必需满足光线在两个界面之间往返一次的总相位变化是2π的整数倍。
于是根据以上这些条件,就可以求出对应于某一波长(真空中波矢为k 0)的光线所需满足的入射角θ,从而求出其传播常数,即传播方向上的波矢分量,0sin f k n βθ=,以及与该传播模式对应的等效折射率0eff n k β=,在此不再赘述。
图2.2 平板波导内光线传播示意图
本文主要从波动理论来分析平板波导中的导波模式。
波导理论是以麦克斯韦方程(Maxwell )组为着眼点,把平板波导中的传播模式看作是满足平板波导边界条件的麦克斯韦方程组的解[47]。
麦克斯韦方程组包含以下几个方程:
,B E t
∂=−∇×∂G G (2.1a) ,D H J t
∂=∇×−∂G G G (2.1b) ,D ρ∇⋅=G (2.1c)
0.B ∇⋅=G (2.1d)
进一步假设电磁场是时谐的,即有
(,)(),j t E r t E r e ω=G G G G (2.2a)
(,)().j t H r t H r e ω=G G G G (2.2b)
从而可以得到时谐电磁场情况下的Maxwell 方程组:
0,E j H ωμ∇×=−G G (2.3a)
.H j E ωε∇×=G G (2.3b)
将各矢量按空间分量展开成如下两组方程:
000y z x
x z y y x z E E j H y z E E j H z
x E E j H x y ωμωμωμ∂⎧∂−=−⎪∂∂⎪∂∂⎪−=−⎨∂∂⎪∂⎪∂−=−⎪∂∂⎩
(2.4a) y z x
x z y y x z H H j E y z H H j E z
x H H j E x y ωεωεωε∂⎧∂+=−⎪∂∂⎪∂∂⎪−=⎨∂∂⎪∂⎪∂−=⎪∂∂⎩
(2.4b) 由于该平板波导在y 方向上是均匀的,因而可以得到0y ∂∂=。
并且,设光场沿着传播方向z 的变化可以用一个传输因子exp(j βz )来表示。
那么,以上各式子中z ∂∂均可转换为-j β。
于是以上方程组2.4可以写成两组自洽类型的解,其中一组
电场矢量只包含E y ,称为横电模或TE 模,见方程组2.5a 。
另一组磁场矢量只包含H y ,称为横磁模或TM 模,见方程组2.5b 。
下面分别讨论两种情况下的解的形式。
00y x y z z x y E H E j H x H i H j E x ωμβωμβωε⎧=−⎪⎪∂⎪=−⎨∂⎪∂⎪−−=⎪∂⎩
(2.5a) 0y x
z z x y H E Hy j E x E j E j H x ωεβωεβωμ⎧=⎪⎪∂⎪=⎨∂⎪∂⎪−−=−⎪∂⎩
(2.5b) 1.TE 模
对于TE 模式,由于电场只存在E y 分量,故可得到如下波动方程:
222202()0y
y E k n x E x β∂⎡⎤+−=⎣⎦∂ (2.6)
对于平板波导三个不同区域,分别将折射率代入方程2.6,可以得到对应于三个区域的波动方程:
2222022222022222020,0,0,y c y y f y y s y E k n E x a x E k n E x a x E k n E x a x
βββ⎧∂⎡⎤+−=>⎪⎣⎦∂⎪⎪∂⎡⎤+−=<⎨⎣⎦∂⎪⎪∂⎡⎤+−=<−⎪⎣⎦∂⎩ (2.7) 根据解的物理意义,可以预见在导波层内会形成驻波,用余弦函数表示,而在覆盖层、衬底层内则是倏逝波,用衰减的指数函数表示,故可以将解的形式写为:
[][]exp (),()cos(),exp (),c y f s A p x a x a E x A hx x a A q x a x a
ϕ⎧−−>⎪=−<⎨⎪+<−⎩ (2.8)
其中p 、h 、q 定义如下:
222202222022220c s f p k n q k n h k n βββ
⎧=−⎪=−⎨⎪=−⎩ (2.9)
并且p 、h 、q 均为正实数。
在边界x =±a 处,切向分量E y 、H Z 连续,并且一阶导数也连续,将此边界条件代入方程组2.8,可以得到:
(1)x =-a 处,
cos()sin()f s f s
A ha A hA ha qA ϕϕ+=⎧⎪⎨+=⎪⎩ (2.10) (2)x =a 处,
cos()sin()f c f
c A ha A hA ha pA ϕϕ−=⎧⎪⎨−=⎪⎩ (2.11) 分别将方程组2.10以及2.11上下两式相除,约掉A f 、A s 和A c ,可得:
tan(),q ha h
ϕ+= (2.12) 以及
tan().p ha h
ϕ−= (2.13) 根据三角函数的周期性,可以得到以下两个特征方程:
112tan ()tan (),q p ha m h h
π−−=++ (2.14a) 112tan ()tan (q p m h h
ϕπ−−=+− (2.14b) 上式是一个关于传播常数β的超越方程,也即平板波导的特征方程。
通过数值方法即可求出对应不同模式的传播常数和等效折射率,以及相应的场分布。
2.TM 模
TM 模的求解方式完全与TE 模类似,其对于H y 分量的波动方程如下: 222202()0y
y H k n x H x β∂⎡⎤+−=⎣
⎦∂ (2.15) 与TE 模类似的,
我们也可以给出TM 模在平板波导三层介质中的解的形式: [][]exp (),()cos(),exp (),c y f s B p x a x a H x B hx x a B q x a x a
ϕ⎧−−>⎪=−<⎨⎪+<−⎩ (2.16)
其对应边界条件为:在x =±a 处,切向分量H y 、E Z 连续,并且一阶导数也连续,将此边界条件代入方程组2.16,可以得到:
(1)x =-a 处,
2
2cos()sin()f s f f s
s B ha B n hB ha qB n ϕϕ+=⎧⎪⎨+=⎪⎩
(2.17) (2)x =a 处,
2
2cos()sin()f s f f s
s
B ha B n hB ha qB n ϕϕ+=⎧⎪⎨+=⎪⎩ (2.18) 同样将以上两组方程组上下两式相除,得到 2
2
11222tan ()tan (),
f f s c
n q n p
ha m n h n h π−−=++
(2.19a) 22
11222tan ()tan ().f f s c n q
n p
m n h n h
ϕπ−−=+− (2.19b)
方程2.19即TM 模式下平板波导的特征方程。
