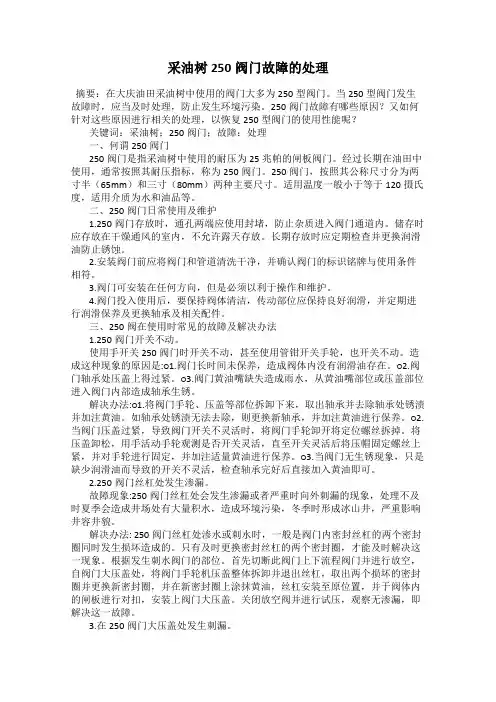

采油树250阀门故障的处理
采油树250阀门故障的处理摘要：在大庆油田采油树中使用的阀门大多为250型阀门。
当250型阀门发生故障时，应当及时处理，防止发生环境污染。
250阀门故障有哪些原因？又如何针对这些原因进行相关的处理，以恢复250型阀门的使用性能呢？关键词：采油树；250阀门；故障；处理一、何谓250阀门250阀门是指采油树中使用的耐压为25兆帕的闸板阀门。
经过长期在油田中使用，通常按照其耐压指标，称为250阀门。
250阀门，按照其公称尺寸分为两寸半（65mm）和三寸（80mm）两种主要尺寸。
适用温度一般小于等于120摄氏度，适用介质为水和油品等。
二、250阀门日常使用及维护1.250阀门存放时，通孔两端应使用封堵，防止杂质进入阀门通道内。
储存时应存放在干燥通风的室内，不允许露天存放。
长期存放时应定期检查并更换润滑油防止锈蚀。
2.安装阀门前应将阀门和管道清洗干净，并确认阀门的标识铭牌与使用条件相符。
3.阀门可安装在任何方向，但是必须以利于操作和维护。
4.阀门投入使用后，要保持阀体清洁，传动部位应保持良好润滑，并定期进行润滑保养及更换轴承及相关配件。
三、250阀在使用时常见的故障及解决办法1.250阀门开关不动。
使用手开关250阀门时开关不动，甚至使用管钳开关手轮，也开关不动。
造成这种现象的原因是:○1.阀门长时间未保养，造成阀体内没有润滑油存在。
○2.阀门轴承处压盖上得过紧。
○3.阀门黄油嘴缺失造成雨水，从黄油嘴部位或压盖部位进入阀门内部造成轴承生锈。
解决办法:○1.将阀门手轮、压盖等部位拆卸下来，取出轴承并去除轴承处锈渍并加注黄油。
如轴承处锈渍无法去除，则更换新轴承，并加注黄油进行保养。
○2.当阀门压盖过紧，导致阀门开关不灵活时，将阀门手轮卸开将定位螺丝拆掉。
将压盖卸松，用手活动手轮观测是否开关灵活，直至开关灵活后将压帽固定螺丝上紧，并对手轮进行固定，并加注适量黄油进行保养。
○3.当阀门无生锈现象，只是缺少润滑油而导致的开关不灵活，检查轴承完好后直接加入黄油即可。
井口装置及采油树阀门常见故障的原因分析及排除方法王刚马超张宝
井口装置及采油树阀门常见故障的原因分析及排除方法王刚马超张宝发布时间：2021-10-27T02:30:01.369Z 来源：《中国科技人才》2021年第20期作者：王刚马超张宝[导读] 井口装置及采油树是油气钻采设备中最关键的安全设备之一，而阀门又是构成井口装置及采油树的重要部件。
胜利油田胜机石油装备有限公司山东省东营市 257000胜利油田胜机石油装备有限公司山东省东营市 257000胜利油田胜机石油装备有限公司山东省东营市 257000摘要：井口装置及采油树是油气钻采设备中最关键的安全设备之一，而阀门又是构成井口装置及采油树的重要部件。
一般根据地层变化，环境不同，井压各异，油气状态，油气密度及所含有害物质的种类和组份的大小组成不同规格、型号的井口装置及采油树，最简易的由3只阀门组成，压力省14MPa，最复杂的由15只阀门组成，压力由105VLPa。
由于井口装置及采油树是安装在井口位置，用于悬挂油套管，分隔油套管之间的环空，起着密封、截断、接通油气通路，调节流量和压力的重要作用。
因此，通常采用耐高温高压，抗硫化氢的专用工业闸阀，井口装置采油树阀门常见故障是泄露和阀门打不开等，别看阀门的这些故障简单，但是应用在高压，含有硫化氢有害气体的场合，一旦发生泄露将会形成严重后果。
井口装置是能源采集的基础，而在实际工程中，井口装置以及采油树阀门会出现一些故障或者问题，本文通过对采油树阀门的分析，对这一问题进行研究解决。
关键词：采油树；阀门；井口装置；故障分析前言：能源开采工程是我国乃至世界的一项重大项目，对能源的有效利用有着至关重要的地位，能源关系着全球的经济命脉，所以开采技术对于每个国家来说都是一项值得更深入研究的学科。
井口装置则是能源开采必不可少的一个装置。
没有井口装置也就没有办法进行开采，本文则是对井口装置中采油树进行了研究，探讨其在应用中所能发生的故障和排除方法。
1、井口装置和采油树阀门的故障分析1.1井口装置和采油树阀门井口装置是石油、天然气钻井中，安装在井口用于控制气、液（油、水等）流体压力和方向，悬挂套管、油管，并密封油管与套管及各层套管环形空间的装置。
国标井口装置和采油树设备
国标井口装置和采油树设备
国标井口装置和采油树设备是石油开采中不可或缺的重要工具。
它们的功能是协助钻井作业和实现石油的开采。
国标井口装置是连接井口和钻井设备的重要组成部分。
它通常由套管头、井口头和防喷器组成。
套管头是将钻杆和套管相连的关键部件，它能够承受钻井液的压力，并使其顺利进入井内。
井口头则起到密封井口的作用，防止钻井液和石油从井口泄漏出来。
防喷器则能够减少井口喷射出来的油气，保护工作人员的安全。
采油树设备位于井口上方，它是实现石油开采的关键设备。
采油树设备通常由主阀、控制系统和出口管道组成。
主阀是控制油气流动的关键部件，通过开关主阀来控制石油的开采和停止。
控制系统则是将采油树设备与操作台连接起来，使操作人员能够方便地控制采油树的运行。
出口管道将开采出的石油输送到地面。
国标井口装置和采油树设备的使用可以有效地保护石油井口的安全，并实现石油的高效开采。
它们的设计和制造需要严格遵循国家标准，以确保其质量和可靠性。
同时，操作人员需要经过专业培训，熟悉井口装置和采油树设备的使用方法，以确保操作的安全和顺利进行。
在石油开采过程中，国标井口装置和采油树设备发挥着重要作用。
它们不仅保护了石油井口的安全，还实现了石油的高效开采。
通过不断改进和创新，国标井口装置和采油树设备将在石油开采领域发
挥更大的作用，为人类的能源需求做出更大的贡献。
常用井口装置
产品技术规范： 工作压力：2000PSI～20000PSI 材料级别：AA、BB、CC、DD、EE、FF、HH 公称通径：2 1/16″～4 1/16″ 温度级别：L、P、R、S、T、U、V 性能级别：PR1、PR2 规范级别：PSL1、PSL2、PSL3、PSL3G、PSL4
井口和完井装置
闸阀和节流阀 节流和压井系统
井口安全系统
地面测试产品 认证证书
一、井口装置和采油树设备------------------------------------1、地面井口装置和采油树-----------------------------2、海洋井口装置和采油树------------------------------
生产的产品有：采油/气树和井口装置，钻井节流和压井管汇系统，测试 管汇，生产管汇，井口安全截断系统，全金属密封高温高压手动及液动平板 阀、手动及液动节流阀、井口安全阀、油管头、套管头、手动/液动及气动执行 器、远程控制系统，井下工具等。
2
产品目录
井口装置和 采油树设备 套管头装置
套管头本体选用说明
A.普胜特公司设计形式 B.底部连接
1、螺纹式连接、卡瓦式连接、 焊接式连接
2、套管尺寸 C. 顶部连接
1、法兰连接形式 2、法兰尺寸规格 3、法兰工作压力
井下作业修井地面工具安全介绍
方钻杆旋塞阀
旋塞阀分上旋塞和下旋塞，上旋塞阀接头螺纹为左旋，安装在方钻杆 上端；下旋塞阀接头连接螺纹为右旋，安装在方钻杆下端。当发生井喷时， 一方面用井口防喷器组封闭井口环行空间，同时根据实际情况关闭上旋塞 阀或下旋塞阀，阻止井液沿管柱内上窜，以保护水龙带与立管管线。开关 轻便，用专用扳手将球阀转轴旋转90度即可开关。
用螺丝刀顶进颚 板上的钳牙挡 销，即可取出钳牙。
四、维护与保养
1、每班工作前，螺钉检查
主钳固 定螺丝 必须检查各紧固螺 钉是否松动，如有 松动必须拧紧
背钳固 定螺丝
液泵固 定螺丝
尾绳固 定螺丝
液泵底部 固定螺丝
2、每班工作前，必须向各转动部位注足润滑 油脂
主钳注润滑油脂
背钳注润滑油脂
3、如因制动力不足，颚板不伸出
开 口 调 节 螺 母 ： 调 节 扳 手 开 口 大 小 。
固 定 钳 口 、 活 动 钳 口 ： 夹 紧 工 件 。
使用方法
用相互 平行的固定 钳口和活动 钳口将对称 多边形工件 固定住，通 过朝活动钳 口方向旋转 握把，拆卸 或紧固工件。
用 力 方 向
使用注意事项
错 误 1
扳手规格过大
1、应按螺栓或管件大小选用适当的活扳手。
修井地面常用工具
渤海石油职业学院 张建国
第一部分
修井地面常用工具
• 修井地面常用工具包括管钳、活动扳手、 压力表、液体密度计、液体粘度计、拉力 计、小滑车、油管枕、油管吊卡、吊环、 抽油杆吊卡、小钩、方卡子、自封封隔器、 半全封防喷器，全封防喷器、变扣接头、 活动弯头、丝堵、卡箍、阀门、悬挂器、 采油树、液压油管钳、液压管线、短节、 深井泵、销钉式泄油器、筛管、卡瓦、打 钩和地锚等刮削工具包括油管通井规、套 管通井规以及弹簧式套管刮削器。
采油树相关阀门介绍分析
• 通常用于压井管汇。
工作压力 公称通径
2M, 3M, 5M, 10M, 15M
2-1/16,2-9/16,31/8(3-1/16), 4-1/16
泥浆阀
• 阀体阀盖阀板和阀杆由低合金钢 或不锈钢制造而成，阀座由晴化 橡胶硫化而成。.
• 可用于泥浆循环管线。
• 端部连接：法兰式，螺纹式和由 壬式
• 阀芯更换和维修方便.
• 体积和重量远低于其它阀门。
工作压力
2M, 3M, 5M
公称通径(inch) 2, 3, 4, 5
液压驱动安全阀
• 地面安全阀用于采油 树主阀和翼阀, 关闭 阀门和井口装置。
• 液动安全阀是井口安 全系统中的最终执行 机构。
• 当井口装置承受危险 压力时，安全阀可自 动关闭。
: 150~600Lbs : ≤425℃ : 2~12″ : 无腐蚀蒸汽
水和油
API-6D 阀门
• 阀体 : WCB • 阀杆 : 410 • 阀座密封面: D802 • 阀板密封面:13Cr合金
液动平板阀
• 液动平板阀可实行远程控制。
• JMP PFFY 系列液动平板阀工 作压力：5,000 20,000psi 公称通径：113/16” to 4-1/16”
• 特点同于平板阀。
工作压力
材料级别 产品规范级别
产品性能级别
公称通径 (in)
5M, 10M, 15M, 20M AA, BB, CC, DD, EE, FF PSL1, PSL2, PSL3, PSL4
PR1,PR2
1-13/16,2-1/16,2-9/16,31/16,3-1/8,4-1/16
采油气井口及阀门知识课件
由于长期使用或受到外力影响，井口密封材料出现老化或损坏。
由于受到腐蚀介质的影响，井口管线出现腐蚀穿孔。
对于阀门卡涩问题，可以采取清洗、润滑等措施，确保阀门能够正常开关。
对于密封泄漏问题，需要检查密封材料是否完好，及时更换磨损或老化的密封材料。
对于井口密封失效问题，需要检查密封材料是否完好，及时更换老化或损坏的密封材料。
智能化技术在采油气井口及阀门中的应用
节能环保技术在采油气井口及阀门中的应用
降低能耗、减少污染
总结词
随着环保意识的不断提高，节能环保技术在采油气井口及阀门中得到了广泛应用。这些技术能够有效地降低能耗、减少污染物排放，符合绿色可持续发展的要求。常见的节能环保技术包括高效密封技术、低阻力阀门设计等，这些技术的应用有助于提高采油气的效率，同时减少对环境的影响。
应选择高性能的密封材料和密封结构，如金属密封、橡胶密封等，以提高密封性能和可靠性。
在使用过程中，应定期检查密封件的磨损和老化情况，及时更换损坏的密封件，确保密封性能的稳定。
采油气井口的密封性能
采油气井口的防腐蚀措施
采油气井口装置长期处于恶劣的环境中，必须采取有效的防腐蚀措施，提高其耐久性和可靠性。
详细描述
新材料在采油气井口及阀门中的应用
总结词
提高效率、降低人工成本
详细描述
智能化技术是当前工业发展的趋势，采油气井口及阀门也不例外。通过引入智能化技术，可以实现井口及阀门的远程监控、自动控制和故障诊断等功能，提高生产效率的同时降低了人工成本。此外，智能化技术的应用还能有效提高井口及阀门的安全性能，减少事故发生。
用途
阀门的种类与用途
采油气井口及阀门是采油、输油、增压等过程中必不可少的设备，其质量和性能直接影响到整个系统的安全、稳定和效率。
石油工程技术 井口采油树
井口采油树井口设备的作用是悬挂油管和密封油套环形空间。
井口设备最基本部分是油管头（套管三通或四通）、油管三通和密封盒。
另外还有生产阀门、回压阀门、放空取样阀门、油套连通阀门等组成，并装有油管和套管压力表，以观察油套管压力。
1采油树的作用井口装置俗称“采油树”，是油、气、水井的一种最重要、最常见的设备，是控制和调节油井生产的主要设备。
它的主要作用是：1.1悬挂油管、承托井内全部油管柱重量；1.2密封油、套管之间的环形空间，控制套管气；1.3控制和调节油井的生产；1.4录取油、套压力资料、测试、清蜡等日常管理；1.5保证洗井、冲砂、酸化、压裂等井下作业施工的顺利进行。
图1-1为井口KY65-21型采油树组成。
图1-1KY65-21型采油树组成示意图1-测试阀门；2-左右生产阀门；3-卡箍；4-油管四通；5-总阀门；6-上法兰；7-套管四通；8-下法兰；9-左右套管阀门；10-油管挂顶丝2采油树的类型采油树分两大类，即老式采油树和新型采油树。
老式采油树指20世纪60年代的大隆（仿大罗马）、荣丰（仿小罗马）、良工（仿苏）等采油树。
新型采油树指我国自己设计制造的大庆150、大庆160微型、胜251、胜II型等采油树。
3采油树的结构以国产KY65-21采油树为例，各零部件有采油树套管四通、左右套管阀门、油管头、油管四通、总阀门、左右生产阀门、测试阀门或清蜡阀门（封井器）、油管挂顶丝、卡箍、钢圈及其他附件组成。
4采油树的连接方式采油树连接方式主要有以下五种：4.1卡箍连接：采油树各组成部件之间的连接均是以卡箍为主，如大庆150II、胜261微型、胜254等采油树；4.2螺纹连接：采油树各组成部件之间的连接均是以螺纹为主，如大庆150、胜251等采油树；4.3铁箍连接：采油树各组成部件之间的连接均是以铁箍为主，如胜I型、胜II型等采油树；4.4法兰连接：采油树各组成部件之间的连接均是以法兰为主，如上海大隆、荣丰、良工等采油树；4.5卡箍法兰连接：采油树各组成部件之间的连接均是以卡箍与法兰为主，如原CY250等采油树。
油气开采常用地面装备：井口、采油树、阀门
（5）W型套管悬挂器
2、套管头及套管悬挂器
W型套管悬挂器： 通过套管自重激发密封；密封可靠，安全方便；适用于深井高压工况；适 用于JMP所有套管头及四通。
2、套管头及套管悬挂器
（5）WE型套管悬挂器
材料级别 额定温度
160mm 65mm EE -29-121℃
1、采油气井口装置及附件
（3）350型机采井口剖视图
1、采油气井口装置及附件
（4）70型自喷或电泵井口
工作压力 采油树主通径
规范级别 性能级别
主要技术参数
70MPa 78mm PSL2 PR1
油管头通径 采油树旁通径
材料级别 额定温度
3、常见阀门结构
（16）手动钻井节流阀 1
1、阀杆和阀芯采用硬质合金 制造；
2、具有耐磨、耐冲刷和可靠 的使用性能；
3、适用于节流管汇设备 4、工作压力：
2000～15000Psi； 5、公称通径：
2-1/16"～4-1/16"。
3、常见阀门结构
（12）球阀 1、阀座浮动，使球与阀座之间的
贴合更完美； 2、密封更可靠； 3、固定球结构，开关力矩小； 4、流动阻力小，全开时无阻力。
（13）旋塞阀
3、常见阀门结构
1、旋塞阀可分为汽动、手动两用，设有限位 装置，开关自如，端部可以是由壬联接或 LP螺纹联接，可以替换固井、压裂设备 SPM公司的同类型产品。
换阀杆填料； 4、阀板与阀座密封面堆焊硬质合金，耐腐蚀、耐冲
刷； 5、工作压力：2000～15000Psi； 6、公称通径：2-1/16"～4-1/16"。
井口装置和采油树的用途
井口装置和采油树按不同的用途基本上可分为：采油井口装置，采气井口装置，压裂、酸化井口装置，热采井口装置，其它井口装置。
井口装置和采油树主要由闸阀、节流阀、三通、四通、旋塞阀紧急切断阀等压力元件组装而成。
必须进行型式试验的井口装置和采油树典型的产品是井口装置和采油树用闸阀、旋塞阀、止回阀、节流阀、紧急切断阀、采油树、采气树、井口装置（油管头、套管头）、热采井口装置。
功能：承压本体爆破试验本体静水压（强度）试验压力井口装置和采油树静水压密封试验组装装置的本体气压密封试验标准和要求：API 6A、API16A、API16C；试验压力：1-690MPa；测试精度：0.5%FFS 试验介质：水或无腐蚀性液体控制方式：手动操作PLC自动控制：所有的试验设定和操作都可在自动控制台完成记录方式：机械式圆盘记录仪微型记录打印机PLC自动采集，计算机自动生成压力、时间曲线，实时显示，并将各种数据存储，随时可打印出中英文检验报告组成元件：设备核心部件气体增压泵和高压阀门、管道全部为美国原装进口产品，安全可靠。
使用条件：供电：单相220V,50Hz 驱动气源：0.7MPa压力，气体流量2.0标方/分钟。
采油树文档
采油树采油树（也称为油井树）是用于油田开发中的重要设备之一。
它是将地下的油藏与地面的生产管道系统连接起来的关键装置。
采油树的主要功能是控制井口的压力和流量，以便安全、高效地进行油气的开采。
1. 采油树的组成部分采油树主要由以下几个组成部分构成：1.1 井口阀门井口阀门是位于采油树顶部的阀门，用于控制油气流量和压力。
它通常包括主阀门和副阀门，用于隔离井口和生产管道系统。
1.2 管道系统管道系统是将油气从井底输送到地面的通道。
它由多个管道组成，包括井口管道、主管道和分支管道等。
1.3 控制仪表控制仪表用于监测井口的压力、温度和流量等参数，并通过控制系统对采油树进行自动控制。
1.4 安全装置采油树上还装有多种安全装置，如安全阀和爆炸防护装置等，用于保障采油作业的安全。
2. 采油树的工作原理采油树的工作原理可以简单描述如下：首先，通过井口阀门将地下的油气引流至采油树。
然后，油气通过管道系统进入到控制仪表，控制仪表对油气进行监测和控制。
根据监测结果，控制系统会发出指令，调节井口阀门的开启度，以控制油气的流量和压力。
在采油作业过程中，由于地下油藏的压力会逐渐下降，当无法维持正常产量时，通常需要通过增加井口压力或进行人工注入来提高采油效果。
这时，采油树的主要作用是通过对井口压力进行调节，以维持油气的正常产量。
3. 采油树的分类根据使用场景和功能不同，采油树可以分为以下几种类型：3.1 海上采油树海上采油树是安装在海洋平台上的采油树，用于开采海上油田。
由于海上环境的特殊性，海上采油树通常需要更高的耐腐蚀性和耐压性能，并且需要考虑海上风浪对设备的影响。
3.2 陆上采油树陆上采油树是安装在陆地上的采油树，用于开采陆地油田。
与海上采油树相比，陆上采油树的安装和维护相对简单，但在设计上需要考虑地面的承载能力和环境影响等因素。
3.3 多井采油树多井采油树是一种用于同时开采多口油井的采油树。
它具有多个独立的井口阀门和管道系统，可以实现对多口油井的独立控制和监测。
石油常用地面装备井口采油树阀门PPT共49页
