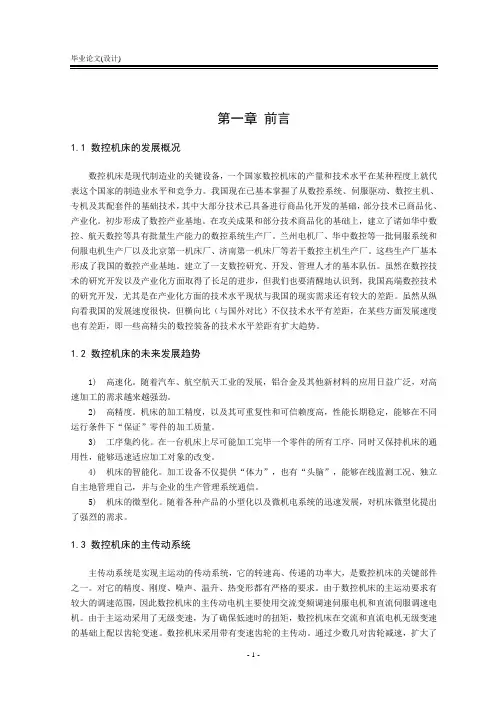

第一章前言1.1 数控机床的发展概况数控机床是现代制造业的关键设备,一个国家数控机床的产量和技术水平在某种程度上就代表这个国家的制造业水平和竞争力。

我国现在已基本掌握了从数控系统、伺服驱动、数控主机、专机及其配套件的基础技术,其中大部分技术已具备进行商品化开发的基础,部分技术已商品化、产业化。

初步形成了数控产业基地。

在攻关成果和部分技术商品化的基础上,建立了诸如华中数控、航天数控等具有批量生产能力的数控系统生产厂。

兰州电机厂、华中数控等一批伺服系统和伺服电机生产厂以及北京第一机床厂、济南第一机床厂等若干数控主机生产厂。

这些生产厂基本形成了我国的数控产业基地。

建立了一支数控研究、开发、管理人才的基本队伍。

虽然在数控技术的研究开发以及产业化方面取得了长足的进步,但我们也要清醒地认识到,我国高端数控技术的研究开发,尤其是在产业化方面的技术水平现状与我国的现实需求还有较大的差距。

虽然从纵向看我国的发展速度很快,但横向比(与国外对比)不仅技术水平有差距,在某些方面发展速度也有差距,即一些高精尖的数控装备的技术水平差距有扩大趋势。

1.2 数控机床的未来发展趋势1) 高速化。

随着汽车、航空航天工业的发展,铝合金及其他新材料的应用日益广泛,对高速加工的需求越来越强劲。

2) 高精度。

机床的加工精度,以及其可重复性和可信赖度高,性能长期稳定,能够在不同运行条件下“保证”零件的加工质量。

3) 工序集约化。

在一台机床上尽可能加工完毕一个零件的所有工序,同时又保持机床的通用性,能够迅速适应加工对象的改变。

4) 机床的智能化。

加工设备不仅提供“体力”,也有“头脑”,能够在线监测工况、独立自主地管理自己,并与企业的生产管理系统通信。

5) 机床的微型化。

随着各种产品的小型化以及微机电系统的迅速发展,对机床微型化提出了强烈的需求。

1.3 数控机床的主传动系统主传动系统是实现主运动的传动系统,它的转速高、传递的功率大,是数控机床的关键部件之一。
