二级减速器链传动课程设计
二级减速器课程设计说明书
二级减速器课程设计说明书一、设计任务设计一个用于特定工作条件的二级减速器，给定的输入功率、转速和输出转速要求，以及工作环境和使用寿命等限制条件。
二、传动方案的拟定经过对各种传动形式的比较和分析，最终选择了展开式二级圆柱齿轮减速器。
这种方案结构简单，尺寸紧凑，能够满足设计要求。
三、电动机的选择1、计算工作机所需功率根据给定的工作条件和任务要求，计算出工作机所需的功率。
2、确定电动机的类型和型号综合考虑功率、转速、工作环境等因素，选择合适的电动机类型和型号。
四、传动比的计算1、总传动比的计算根据电动机的转速和工作机的转速要求，计算出总传动比。
2、各级传动比的分配合理分配各级传动比，以保证减速器的结构紧凑和传动性能良好。
五、齿轮的设计计算1、高速级齿轮的设计计算根据传动比、功率、转速等参数，进行高速级齿轮的模数、齿数、齿宽等参数的设计计算。
2、低速级齿轮的设计计算同理，完成低速级齿轮的相关设计计算。
六、轴的设计计算1、高速轴的设计计算考虑扭矩、弯矩等因素，确定高速轴的直径、长度、轴肩尺寸等。
2、中间轴的设计计算进行中间轴的结构设计和强度校核。
3、低速轴的设计计算完成低速轴的设计计算，确保其能够承受工作中的载荷。
七、滚动轴承的选择与计算根据轴的受力情况和转速，选择合适的滚动轴承，并进行寿命计算。
八、键的选择与校核对连接齿轮和轴的键进行选择和强度校核，以确保连接的可靠性。
九、箱体结构的设计考虑减速器的安装、润滑、密封等要求，设计合理的箱体结构。
包括箱体的壁厚、加强筋、油标、放油螺塞等的设计。
十、润滑与密封1、润滑方式的选择根据齿轮和轴承的转速、载荷等因素，选择合适的润滑方式。
2、密封方式的选择为防止润滑油泄漏和外界灰尘进入，选择合适的密封方式。
十一、设计总结通过本次二级减速器的课程设计，对机械传动系统的设计过程有了更深入的理解和掌握。
在设计过程中，充分考虑了各种因素对减速器性能的影响，通过计算和校核确保了设计的合理性和可靠性。
二级减速器课程设计完整版
二级减速器课程设计完整版1. 引言减速器是机械传动系统中常见的关键部件之一，用于降低传动装置的转速并提高扭矩输出。
二级减速器作为一种常见的减速器类型，具有广泛的应用范围。
本文旨在通过设计一个完整的二级减速器课程，介绍二级减速器的原理、设计和应用。
2. 二级减速器原理介绍2.1 主要结构组成二级减速器通常由输入轴、输出轴、两级齿轮传动系统和壳体组成。
其中，输入轴将动力源的旋转运动传递给第一级齿轮组，第一级齿轮组再将运动传递给第二级齿轮组，最终通过输出轴输出。
2.2 工作原理当输入轴旋转时，第一级齿轮组将动力传递给第二级齿轮组，通过齿轮的啮合关系实现速度的减速和输出转矩的增大。
第一级齿轮组的齿比用于实现初级减速，第二级齿轮组的齿比则用于实现次级减速。
3. 二级减速器设计步骤3.1 确定设计参数根据具体的应用需求和要求，确定二级减速器的输入转速、输出转矩、减速比等设计参数。
3.2 齿轮选择和设计根据确定的设计参数，选择适当的齿轮材料和规格，并进行齿轮的设计计算。
考虑到齿轮的强度和耐久性，要确保齿轮的模数和齿数满足设计要求，并进行齿形的优化设计。
3.3 轴的设计根据齿轮的参数和要求，设计输入轴和输出轴，并选择适当的材料和尺寸。
在轴的设计过程中，要考虑到扭矩传递和轴的刚度等因素，确保轴能够稳定运行并传递足够的扭矩。
3.4 壳体设计根据齿轮和轴的尺寸，设计适当的壳体结构和外形，并考虑到装配、润滑和散热等因素。
壳体的设计需要保证齿轮和轴可以正确安装和定位，同时提供良好的密封性和机械强度。
4. 二级减速器应用案例以工业搅拌机为例，介绍二级减速器在实际应用中的情况。
工业搅拌机通常需要较大的转矩和较低的转速，因此二级减速器是一种理想的传动选择。
通过连接电动机和搅拌机装置，二级减速器能够将高速低扭矩的电动机输出转换为低速高扭矩的搅拌机运动。
5. 总结通过对二级减速器的课程设计，我们全面了解了二级减速器的原理、设计和应用。
二级减速器课程设计报告

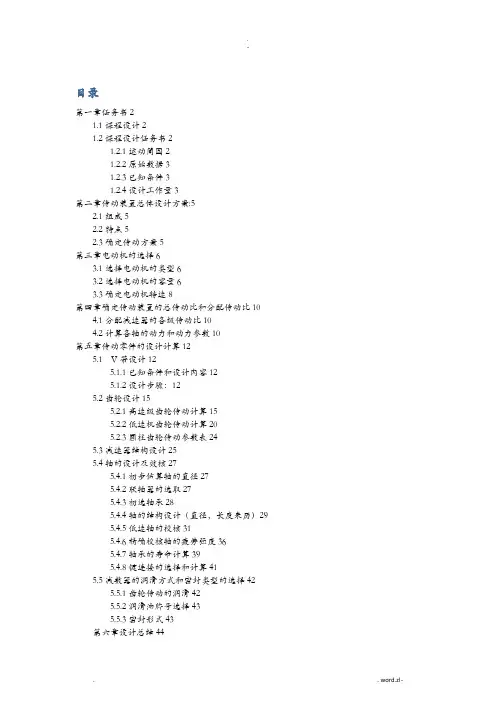

目录第一章任务书21.1课程设计21.2课程设计任务书21.2.1运动简图21.2.2原始数据31.2.3已知条件31.2.4设计工作量3第二章传动装置总体设计方案:52.1组成52.2特点52.3确定传动方案5第三章电动机的选择63.1选择电动机的类型63.2选择电动机的容量63.3确定电动机转速8第四章确定传动装置的总传动比和分配传动比104.1分配减速器的各级传动比104.2计算各轴的动力和动力参数10第五章传动零件的设计计算125.1 V带设计125.1.1已知条件和设计内容125.1.2设计步骤：125.2齿轮设计155.2.1高速级齿轮传动计算155.2.2低速机齿轮传动计算205.2.3圆柱齿轮传动参数表245.3减速器结构设计255.4轴的设计及效核275.4.1初步估算轴的直径275.4.2联轴器的选取275.4.3初选轴承285.4.4轴的结构设计（直径，长度来历）295.4.5低速轴的校核315.4.6精确校核轴的疲劳强度365.4.7轴承的寿命计算395.4.8键连接的选择和计算415.5减数器的润滑方式和密封类型的选择425.5.1齿轮传动的润滑425.5.2润滑油牌号选择435.5.3密封形式43第六章设计总结44致谢44参考资料45第一章任务书1.1课程设计本次设计为课程设计，通过设计二级齿轮减速器，学习机械设计的基本过程、步骤，规范、学习和掌握设计方法，以学习的各种机械设计，材料，运动，力学知识为基础，以《机械设计》、《机械原理》、《机械制图》、《机械设计课程设计手册》、《制造技术基础》、《机械设计课程设计指导书》以及各种国标为依据，独立自主的完成二级减速器的设计、计算、验证的全过程。
亲身了解设计过程中遇到的种种问题和解决的方法，思考、分析最优方案，这是第一次独立自主的完成设计过程，为毕业设计以及以后的就业工作做下铺垫。
1.2课程设计任务书课程设计题目1：带式运输机1.2.1运动简图1.2.2原始数据1.2.3已知条件1、工作情况：传动不逆转，载荷平稳，允许运输带速度误差为±5%；2、滚筒效率：ηj=0.96（包括滚筒与轴承的效率损失）；3、工作环境：室内，灰尘较大，最高环境温度35°C；4、动力来源：电力，三相交流，电压380/220V；5、检修间隔期：四年一次大修，两年一次中修，半年一次小修；6、制造条件及生产批量：一般机械厂生产制造，小批量。
二级减速器课程设计说明书
二级减速器课程设计说明书一、引言二级减速器是一种用于降低机械设备速度和提高输出转矩的重要装置。
本课程设计说明书旨在介绍二级减速器的设计原理、结构和工作原理，并提供详细的步骤和指导，帮助学生完成二级减速器的课程设计。
二、设计背景在工程设计中，常常需要将高速运动的电机转速降低，同时增加输出扭矩以满足特定的工作需求。
二级减速器作为一种常用的传动装置，可以有效地实现这一目标。
由于二级减速器的设计和制造需要综合考虑多个因素，包括负载要求、轴承和齿轮的选择等，因此，本课程设计旨在增强学生对二级减速器设计的理解和应用。
三、设计目标本课程设计的目标是设计一台满足以下要求的二级减速器：1. 输入转速：500 rpm2. 输出转速：50 rpm3. 额定输出扭矩：1000 Nm4. 功率损失小于5%5. 整机尺寸紧凑，便于安装和维护四、设计过程1. 步骤一：确定输入和输出参数在设计二级减速器之前，首先需要明确输入和输出的转速和扭矩要求。
根据设计目标，确定输入转速为500 rpm，输出转速为50 rpm，额定输出扭矩为1000 Nm。
2. 步骤二：选择传动比根据输入和输出参数，计算所需的传动比。
传动比可以通过输出转速除以输入转速来计算。
在本案例中，传动比为50/500=0.1。
3. 步骤三：选择齿轮参数根据传动比，选择合适的齿轮组合。
需要考虑齿轮的模数、齿数、齿轮材料等因素。
同时，还需进行齿轮强度和齿面接触疲劳寿命的校核，确保设计的齿轮组合符合强度和寿命要求。
4. 步骤四：结构设计根据齿轮的选择，进行减速器结构的设计。
需要确定减速器的轴承类型、轴承尺寸、轴承布局等。
同时，还需进行结构强度校核，确保减速器在工作状态下能够承受额定扭矩和载荷。
5. 步骤五：优化设计对设计结果进行优化，考虑减速器整机的尺寸、重量和功率损失。
优化设计可以通过修改齿轮组合、调整传动比等方式来实现。
最终的设计结果应满足课程设计的要求，并在实际应用中具有较好的性能和可靠性。
机械设计二级减速器课程设计

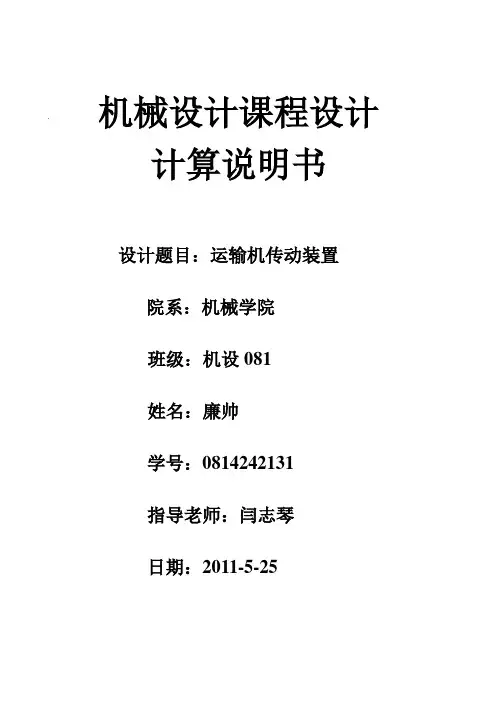

` 机械设计课程设计计算说明书设计题目：运输机传动装置院系：机械学院班级：机设081姓名：廉帅学号：0814242131指导老师：闫志琴日期：2011-5-25目录一、设计任务书-----------------------------------------2二、传动方案分析---------------------------------------2三、电动机的选择计算-----------------------------------3四、总传动比的确定和各级传动比的分配-------------------4五、运动和动力参数的计算-------------------------------4六、传动零件的设计-------------------------------------5七、轴的设计和计算------------------------------------14八、滚动轴承的选择和计算------------------------------20九、键连接的选择和计算--------------------------------22十、联轴器的选择和计算--------------------------------24 十、润滑和密封的说明--------------------------------24十二、拆装和调整的说明--------------------------------25十三、减速箱体的附件和装配说明----------------------------25 十四、设计小节----------------------------------------26十五、参考资料----------------------------------------26计算及说明三．电动机选择计算1．原始数据如下：①主轴所需功率：②主轴转速：2．电动机型号选择(1)工作机所需的功率Pw：2)传动装置的总效率：η= η链×η联轴器×η2齿轮×η4轴承×η输由手册表1-7查得η链=0.96、η联轴器=0.99-0.995（弹性联轴器）并取值为0.99、η齿=0.97（一对齿轮，正常油润滑）、η轴承=0.98（滚子轴承，润滑正常一对）。
减速器课程设计链传动
减速器课程设计链传动一、教学目标本节课的教学目标是使学生掌握减速器课程设计中链传动的相关知识，包括链传动的原理、链条的结构和选型、链轮的设计等。
技能目标是为学生提供实践操作的机会，使学生能够运用所学知识进行链传动系统的设计和分析。
情感态度价值观目标则是培养学生的创新意识和团队合作精神，通过小组合作完成链传动系统的设计任务，增强学生对机械工程的兴趣和责任感。
二、教学内容本节课的教学内容主要包括链传动的基本原理、链条的结构和选型、链轮的设计方法等。
具体的教学大纲如下：1.链传动的基本原理：介绍链传动的工作原理、优缺点以及应用范围。
2.链条的结构和选型：讲解链条的组成部分，如链节、链钩等，以及如何根据传递功率和速度选择合适的链条。
3.链轮的设计方法：介绍链轮的结构、齿形设计原则以及如何计算链轮的直径和转速。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：用于讲解链传动的基本原理、链条的结构和选型、链轮的设计方法等理论知识。
2.讨论法：学生分组讨论实际案例，分析链传动系统的设计和应用问题。
3.案例分析法：通过分析具体案例，使学生了解链传动系统在工程实际中的应用和设计要点。
4.实验法：安排学生进行链传动实验，观察链条和链轮的运行情况，验证所学理论知识。
四、教学资源本节课的教学资源包括教材、参考书、多媒体资料和实验设备等。
1.教材：选用《机械设计基础》等教材，为学生提供系统性的理论知识学习。
2.参考书：推荐《链传动设计手册》等参考书，为学生提供更多的学习资源。
3.多媒体资料：制作课件、动画等多媒体资料，形象生动地展示链传动原理和设计方法。
4.实验设备：准备链传动实验装置，让学生亲自动手进行实验，增强实践操作能力。
五、教学评估本节课的评估方式包括平时表现、作业和考试等，旨在全面客观地评价学生的学习成果。
1.平时表现：通过观察学生在课堂上的参与度、提问回答等情况，评估学生的学习态度和理解程度。
二级减速器课程设计完整版
目录1. 设计任务 (2)2. 传动系统方案的拟定 (2)3. 电动机的选择 (3)3.1选择电动机的结构和类型 (3)3.2传动比的分配 (5)3.3传动系统的运动和动力参数计算 (5)4. 减速器齿轮传动的设计计算 (7)4.1高速级斜齿圆柱齿轮传动的设计计算 (7)4.2低速级直齿圆柱齿轮传动的设计计算 (11)5. 减速器轴及轴承装置的设计 (16)5.1轴的设计 (16)5.2键的选择与校核 (23)5.3轴承的的选择与寿命校核 (25)6. 箱体的设计 (28)6.1箱体附件 (28)6.2铸件减速器机体结构尺寸计算表 (29)7. 润滑和密封 (30)7.1润滑方式选择 (30)7.2密封方式选择 (30)参考资料目录 (30)滚筒直径： 450mm1.3工作条件二班制，空载起动，有轻微冲击，连续单向运转，大修期三年；三相交流电源，电压为380/220V 。
2. 传动系统方案的拟定 带式输送机传动系统方案如下图所示： 带式输送机由电动机驱动。
电动机1通过联轴器2将动力传入两级齿轮减速计算及说明结果器3，再经联轴器4将动力传至输送机滚筒5带动输送带6工作。
传动系统中采用两级展开式圆柱齿轮减速器，高速级为斜齿圆柱齿轮传动，低速级为直齿圆柱齿轮传动，高速级齿轮布置在远离转矩输入端，以减轻载荷沿齿宽分布的不均匀。
展开式减速器结构简单，但齿轮相对于轴承位置不对称，因此要求轴有较大的刚度。
3. 电动机的选择3.1选择电动机的结构和类型按设计要求及工作条件，选用Y 系列三相异步电动机，卧式封闭结构，电压380V 。
3.1.1选择电动机的容量根据已知条件计算，工作机所需要的有效功率900 2.4 2.1610001000w Fv P kW ⨯===设：η4w ——输送机滚筒轴至输送带间的传动效率；3 Y132S-6 3 960 9.42通过对以上方案比较可以看出：方案1选用的电动机转速最高、尺寸最小、重量最低、价格最低，总传动比为28.26。
二级减速器课程设计书
二级减速器课程设计书-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN目录一课程设计书2二设计要求2三设计步骤21. 传动装置总体设计方案 32. 电动机的选择 43. 确定传动装置的总传动比和分配传动比 54. 计算传动装置的运动和动力参数 55. 设计V带和带轮 66. 齿轮的设计 87. 滚动轴承和传动轴的设计 198. 键联接设计 269. 箱体结构的设计 2710.润滑密封设计 3011.联轴器设计 30四设计小结31五参考资料32一. 课程设计书设计课题:设计一用于带式运输机上的两级展开式圆柱齿轮减速器.运输机连续单向运转,载荷变化不大,空载起动,卷筒效率为(包括其支承轴承效率的损失),减速器小批量生产,使用期限8年(300天/年),两班制工作,运输容许速度误差为5%,车间有三相交流,电压380/220V表一:1.减速器装配图一张(A1)。
绘制轴、齿轮零件图各一张(A3)。
3.设计说明书一份。
三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 设计V带和带轮6. 齿轮的设计7. 滚动轴承和传动轴的设计8. 键联接设计9. 箱体结构设计10. 润滑密封设计11. 联轴器设计1.传动装置总体设计方案:1. 组成：传动装置由电机、减速器、工作机组成。
2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，初步确定传动系统总体方案如:传动装置总体设计图所示。
选择V 带传动和二级圆柱斜齿轮减速器（展开式）。
传动装置的总效率a η5423321ηηηηηη=a ＝×398.0×295.0××＝；1η为V 带的效率,n2为轴承的效率，3η为第一对齿轮的效率，4η为联轴器的效率，5η为卷筒轴滑动轴承的效率（因是薄壁防护罩,采用开式效率计算)。
二级减速器课程设计完整版
二级减速器课程设计完整版一、课程背景随着工业的不断发展，减速器在机械传动领域起着至关重要的作用。
二级减速器作为一种常见的传动装置，广泛应用于各个行业的机械设备中。
二级减速器的设计和制造需要具备一定的理论知识和实践经验。
因此，为了培养相关专业人才，学校开设了二级减速器课程，旨在帮助学生掌握二级减速器的设计原理和制造技术。
二、课程目标1. 培养学生对二级减速器设计原理的理解和掌握能力。
2. 培养学生运用相关软件进行二级减速器设计和仿真的能力。
3. 培养学生熟悉常用材料和工艺的选择，掌握二级减速器的制造技术。
4. 培养学生团队合作和解决实际问题的能力。
三、课程内容1. 二级减速器的基本原理1.1 减速器的分类及应用领域1.2 二级减速器的工作原理和传动方式1.3 二级减速器的结构组成和主要零件2. 减速器设计与分析软件的使用2.1 减速器设计软件的介绍及安装2.2 根据给定参数进行减速器设计和仿真2.3 分析并优化减速器的性能指标3. 二级减速器的设计流程3.1 选定减速器的传动比和功率需求3.2 计算减速器齿轮的模数、齿数和齿轮轴的尺寸 3.3 进行齿轮的强度和刚度校核3.4 使用软件进行减速器的装配和运动分析4. 减速器的材料和工艺选择4.1 常用材料的特点和适用范围4.2 减速器的制造工艺及加工方法4.3 选材和工艺对减速器性能的影响分析5. 实际案例分析和设计项目实践5.1 分析减速器在不同行业的应用案例5.2 分组进行二级减速器的设计项目实践5.3 提交设计报告和进行项目答辩四、教学方法1. 理论授课：通过课堂讲授，向学生介绍二级减速器的基本概念、原理和设计方法。
2. 实验实践：学生在实验室内进行减速器设计和仿真，掌握软件的使用和实际操作。
3. 案例分析：通过分析实际案例，引导学生了解减速器的应用领域和具体设计要求。
4. 项目实践：学生分组进行二级减速器的设计项目实践，培养他们的团队合作和解决问题的能力。
二级减速器(机械课程设计)(含总结)_2
江西农业大学工学院机制104机械设计课程设计任务书专业班级姓名设计题号题目1: 设计带式运输机传动装置1—输送带鼓轮2—链传动3—减速器4—联轴器5—电动机题号 1 2** 3 4 5 6 F(kN) 2.1 2.2 2.4 2.7 2 2.3 v(m/s) 1.4 1.3 1.6 1.1 1.3 1.4 D(mm)450 390 480 370 420 480 题号7 8 9 10 11 12 F(kN) 2.5 2.6 2.2 2.5 2.7 2.4 v(m/s) 1.5 1.2 1.4 1.3 1.6 1.2 D(mm)450 390 460 400 500 400表中: F—输送带的牵引力 V—输送带速度Ｄ—鼓轮直径注: 1.带式输送机用以运送谷物、型砂、碎矿石、煤等。
2.输送机运转方向不变, 工作载荷稳定。
3.输送带鼓轮的传动效率取为0.97。
一、4、输送机每天工作16小时, 寿命为10年。
二、设计工作量:三、编写设计计算说明书１份。
二、绘制减速器装配图1张（1号图纸）。
三、绘制减速器低速轴上齿轮零件图1张（3号图纸）。
四、绘制减速器低速轴零件图1张（3号图纸）。
目录1.设计目的 (2)2.设计方案 (3)3.电机选择 (5)4.装置运动动力参数计算 (7)5.带传动设计 (9)6.齿轮设计 (18)7.轴类零件设计 (28)8.轴承的寿命计算 (31)9.键连接的校核 (32)10.润滑及密封类型选择 (33)11.减速器附件设计 (33)12.心得体会 (34)13.参考文献 (35)1.设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。
课程设计则是机械设计课程的实践性教学环节, 同时也是高等工科院校大多数专业学生第一次全面的设计能力训练, 其目的是:（1）通过课程设计实践, 树立正确的设计思想, 增强创新意识, 培养综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。
二级减速器课程设计说明书
⼆级减速器课程设计说明书⼀、设计任务书1、设计题⽬：带式输送机传动装置中的⼆级圆柱齿轮减速器2、技术参数：注：运输带与卷筒以及卷筒与轴承间的摩擦阻⼒已在F中考虑。
3、⼯作条件：单向运转，有轻微振动，经常满载空载起动，单班制⼯作，使⽤年限10年，输送带速度允许误差为⼟5％。
⼆、传动⽅案的分析及说明根据要求及已知条件，对于传动⽅案的设计选择V带传动和⼆级闭式圆柱齿轮传动。
V带传动布置于⾼速级，能发挥它传动平稳、缓冲吸振和过载保护的优点。
⼆级闭式圆柱齿轮传动能适应在繁重及恶劣的条件下长期⼯作，且维护⽅便。
V带传动和⼆级闭式圆柱齿轮传动相结合，能承受较⼤的载荷且传动平稳，能实现⼀定的传动⽐，满⾜设计要求。
传动⽅案运动简图：编号带的有效拉⼒F（N）带速v（m/s）卷筒直径Ｄ（ｍｍ）8 1250 1.3 240三、电动机的选择1、选择电动机类型根据⼯作要求和⼯作条件选⽤Y系列（IP44）封闭式笼型三相异步电动机，电压380V。
2、由已知条件，带的有效拉⼒F=1250N，带速v=1.3m/s，电动机所需⼯作功率为：P d=P wηkW⼯作机所需功率为：P w=Fv1000kW=1.62kW根据机械设计⼿册126页表10-1确定各部分效率：V带传动η1=0.96，滚动轴承传动效率（⼀对）η2=0.99，闭式齿轮传动效率η3=0.97，联轴器效率η4=0.99，带⼊得η=0.96x0.993x0.972x0.99=0.868所需电动机功率为：P d=Fv1000xη=1.40kW因为冲击载荷轻微，电动机的额定功率P ed略⼤于P d即可，由机械设计⼿册216页表10-78，Y系列电动机技术参数数据，选电动机的额定功率P ed=1.5kW。
3、确定电动机的转速滚筒轴⼯作转速：n w=60x1000v/πD=60x1000x1.3/πx240=103.5r/min通常，V带传动的传动⽐i1=2~4 ；⼆级圆柱齿轮减速器的传动⽐为i2=8~40，则总传动⽐的范围为i=16~160，故电动机转速的可选范围为n d=i·n w=1656~16560 r/min符合这⼀范围的同步转速有1000r/min,1500r/min,3000r/min。
链式传动二级圆锥-圆柱齿轮减速器
课程设计说明书设计题目：用于链式运输机的圆锥-圆柱二级齿轮减速器目录第一章设计任务书 (3)第二章传动方案的拟定及说明 (4)第三章电动机的选择.计算传动装置的运动和动力参 (4)第四章传动件设计计算 (6)第五章轴的设计计算 (13)第六章键连接的选择及校核计算 (26)第七章滚动轴承的选择及计算 (28)第八章联轴器的选择 (33)第九章润滑和密封 (34)第十章减速器结构设计及附件的选择 (35)第十一章：设计小结 (40)附录：参考资料目录 (40)第一章、设计任务书<一>、传动方案示意图Pw=1.125KW735.0=aηdP=5kwedP=2.2KWwn=10r/min选Y132M2-6型电动机In=9401—电动机 2、7—联轴器 3—圆锥—圆柱二级齿轮减速器4—开式齿轮传动 5—运输机 6—链轮<二>、工作情况：二班制、连续单向运动、有轻微振动、室内工作、无灰尘<三>、原始数据：链条总拉力F （N ）：5500N 链条节距P （mm ）：150mm 链条速度V （m/s ）：0.3 （运输链速度允许误差：%5±） 链轮齿数 Z ：7开式齿轮传动比 i 2：5.5使用期限：20年、大修期一年 生产规模：少批量（40台）生产条件：中等规模机械厂，可加工7-8级精度齿轮及蜗轮 动力来源：电力、三相交流、电压380/220伏<四>、设计内容：1、传动系统方案的分析；2、电动机的选择和传动装置运动和动力参数的计算；3、传动零件的设计计算；4、轴的设计计算；5、轴承及其组合部件选择和轴承寿命校核；6、键联接和联轴器的选择及校核；7、减速器箱体，润滑及附件的设计；8、装配图和零件图的设计；9、设计小结； 10、参考文献；第二章、传动系统方案的分析传动方案见图一，其拟定的依据是结构紧凑且宽度尺寸较小，传动效率高，适用在恶劣环境下长期工作，虽然所用的锥齿轮比较贵，但此方案是最合理的。
二级减速器课程设计完整版 精选1篇
二级减速器课程设计完整版一、引言减速器是一种常见的机械传动装置，广泛应用于各种机械设备中。
在工业生产中，为了满足不同的传动需求，需要设计和制造不同类型的减速器。
本文以二级减速器为例，对减速器的原理、结构、设计方法和计算过程进行了详细的阐述。
二、减速器原理1. 基本原理减速器是一种通过改变输入轴和输出轴的转速比来实现速度调节的机械传动装置。
其基本原理是通过齿轮的啮合和分离，将输入轴的高速旋转转换为输出轴的低速旋转或反之。
2. 分类及特点根据齿轮的数量和排列方式，减速器可以分为单级减速器、双级减速器和多级减速器等。
其中，单级减速器具有结构简单、体积小、重量轻等优点，但传动比范围有限；双级减速器和多级减速器则可以实现较大的传动比范围，但结构复杂、体积较大、重量较重。
三、减速器结构1. 齿轮副齿轮副是减速器的核心部件，其齿数、模数和压力角等参数直接影响到减速器的性能。
在设计过程中，需要根据工作条件和要求选择合适的齿轮副参数。
2. 箱体箱体是减速器的外壳，用于保护内部齿轮副和其他零件。
箱体的形状和尺寸应根据所设计的减速器类型和工作要求进行选择。
3. 轴承和密封装置轴承用于支撑齿轮副，并在工作过程中承受径向载荷和轴向载荷。
密封装置用于防止润滑油泄漏，提高减速器的使用寿命。
四、减速器设计方法1. 确定工作条件和要求在设计减速器之前，需要充分了解其工作条件和要求，包括额定功率、额定转速、扭矩、工作环境温度、润滑方式等。
这些参数将直接影响到减速器的选材、结构和性能。
2. 选择合适的齿轮副参数根据工作条件和要求，选择合适的齿轮副参数，包括齿数、模数和压力角等。
这些参数将直接影响到齿轮副的传动比范围、承载能力、噪声和振动等性能指标。
3. 确定齿轮副布局方案根据齿轮副参数，确定齿轮副的布局方案，包括主从齿轮的位置、数量和排列方式等。
合理的布局方案可以提高减速器的传动效率和稳定性。
4. 计算齿轮副尺寸和强度根据齿轮副参数和布局方案，计算齿轮副的尺寸和强度，包括齿顶圆跳动、齿根弯曲应力等。
机械课程设计二级减速器
机械课程设计二级减速器一、课程目标知识目标：1. 让学生掌握二级减速器的结构原理，理解其工作过程及在各领域中的应用。
2. 使学生了解并掌握减速器设计中涉及的计算方法，如齿轮传动、轴承寿命等。
3. 帮助学生掌握机械设计的基本流程，包括设计要求分析、方案设计、计算校核等。
技能目标：1. 培养学生运用CAD软件进行二级减速器零部件的绘制和装配能力。
2. 培养学生运用相关计算公式和软件进行二级减速器参数计算和校核的能力。
3. 提高学生实际操作能力，能够根据设计要求完成二级减速器的组装和调试。
情感态度价值观目标：1. 激发学生对机械设计的兴趣，培养其创新意识和实践能力。
2. 培养学生严谨的科学态度和团队协作精神，使其在设计和制作过程中体验到合作与分享的快乐。
3. 增强学生的环保意识，使其在设计过程中注重节能和可持续发展。
课程性质：本课程为机械设计实践课程，结合理论知识，注重培养学生的实际操作能力和创新能力。
学生特点：学生已具备一定的机械基础知识，具有较强的求知欲和动手能力，但缺乏实际设计经验。
教学要求：教师应结合学生特点，采用任务驱动、分组合作等教学方法，引导学生主动参与，注重理论与实践相结合，提高学生的综合能力。
通过本课程的学习，使学生能够将理论知识应用于实际工程设计中，达到学以致用的目的。
二、教学内容1. 理论知识：- 二级减速器的基本结构、原理及其应用领域。
- 齿轮传动原理，齿轮参数的计算与选择。
- 轴承类型及选用，轴承寿命计算。
- 减速器设计中涉及的力学知识，如强度计算、刚度计算等。
2. 实践操作：- 利用CAD软件进行二级减速器零部件的绘制、装配。
- 根据设计要求，进行二级减速器的参数计算和校核。
- 二级减速器的组装、调试及性能测试。
3. 教学大纲：- 第一周：二级减速器基本结构、原理学习，了解其应用领域。
- 第二周：齿轮传动原理学习，进行齿轮参数计算与选择。
- 第三周：轴承类型及选用，轴承寿命计算方法学习。
二级减速器链传动课程设计
1传动简图的拟定1.1技术参数：输送链的牵引力： 9 kN ，输送链的速度：0.35 m/s，链轮的节圆直径：370 mm。
1.2 工作条件：连续单向运转，工作时有轻微振动，使用期10年（每年300个工作日，小批量生产，两班制工作，输送机工作轴转速允许误差±5%。
链板式输送机的传动效率为95%。
1.3 拟定传动方案传动装置由电动机，减速器，工作机等组成。
减速器为二级圆锥圆柱齿轮减速器。
外传动为链传动。
方案简图如图。
方案图2 电动机的选择2.1 电动机的类型：三相交流异步电动机（Y 系列） 2.2 功率的确定2.2.1 工作机所需功率w P (kw):w P =w w v F /(1000w η)=7000×0.4/(1000×0.95)= 3.316kw2.2.2 电动机至工作机的总效率η：η=1η×32η×3η×4η×5η×6η=0.99×399.0×0.97×0.98×0.96×0.96=0.841（1η为联轴器的效率，2η为轴承的效率，3η为圆锥齿轮传动的效率，4η为圆柱齿轮的传动效率，5η为链传动的效率，6η为卷筒的传动效率） 2.2.3 所需电动机的功率d P (kw):d P =w P/η=3.316Kw/0.841=3.943kw 2.2.4电动机额定功率:d m P P ≥2.4 确定电动机的型号因同步转速的电动机磁极多的，尺寸小，质量大，价格高，但可使传动比和机构尺寸减小，其中m P =4kN ，符合要求，但传动机构电动机容易制造且体积小。
由此选择电动机型号：Y112M —4 电动机额定功率m P =4kN,满载转速=1440r/min工作机转速筒n =60*V/(π*d)=18.0754r/min电动机型号额定功率 (kw)满载转速 (r/min)起动转矩/额定转矩最大转矩/额定转矩Y112M1-44 1440 2.2 2.3选取B3安装方式3 传动比的分配总传动比：总i =m n /筒n =1440/18.0754=79.667设高速轮的传动比为1i ,低速轮的传动比为2i ,链传动比为3i ，减速器的传动比为减i ,链传动的传动比推荐<6，选3i =5.3 ，减i =总i /3i =15.0315 ,1i 25.0≈减i =3.758,选1i =3.5， 则2i =减i /1i =4.29 。
机械课程设计～二级减速器(设计教程)
η 卷筒效率 2_________
η3_________低速级联轴器效率
η4_________ III轴轴承效率
η5_________低速级齿轮啮合效率
η6__________ II轴轴承效率
η7_________高速级齿轮啮合效率
η I轴轴承效率 8__________
η9_________高速级联轴器效率
正式装配图
1）各视图应能完整表达箱内外结构（达到使 他人能拆图的目的）
2）符合制图国家标准，零件编号，标题栏， 明细表，技术要求等应齐全。
3）标注尺寸
a.特性尺寸:齿轮中心距及公差值。
b.外廓尺寸:长*宽*高 ，包括外伸端轴长。
c.安装尺寸:地脚螺钉孔径及定位尺寸、孔 距、外伸端轴中心高。
d.配合尺寸:齿轮与轴、轴承内外圈、键槽、 外伸端与联轴器。装配图上标注公差代号。
5、验算传动系统速度误差
输送带速实际Vw在求解过程中与理论V 发生了变化，故应验算系统误差。
[（ V-Vw）/V]100%<±5% 若不满足应重新计算。
6、计算轴类零件
1）初估I 、II、 III轴径，注意第I 根轴是否 设计成齿轮轴，对 II轴进行弯扭合成强度验算。 2）轴承的选择，同一根轴上的两个轴承型号 相同。对II轴上的轴承进行寿命计算。 3）键的选择，对 II轴上的键进行强度校核。 提示： 力的结果取整数，
6 4 16 5
7000 0.4 150
6 4 16 5
3
6000 0.3 150
7 5 16 5
机械设计课程设计
（第二次布置）
天津理工大学机械工程学院
第二阶段设计的主要内容:
1、草图设计（仪器图） 2、装配图（CAD ） 3、撰写论文 草图设计是装配图设计的规划和准备阶段 装配图设计是对草图的进一步细化和完善 特点：“算画结合”边画边算
机械设计二级减速器课程设计
机械设计二级减速器课程设计设计背景机械减速器是常见的机械传动装置，其作用是将高速驱动电机的转速通过减速装置降低到所需的工作速度。
机械减速器被广泛应用于工业生产中，例如传输设备、机床、风机等。
本课程设计旨在通过实际案例，让学生了解机械减速器的原理、设计和制造过程。
通过实践操作，提高学生解决实际工程问题的能力和动手能力。
设计目标本次课程设计的目标是设计一个二级减速器，要求满足以下几个条件：1.输入轴转速为2000 RPM，输出轴转速为1000 RPM。
2.输出轴扭矩为100 Nm。
3.整个减速器的传动效率需达到90%以上。
4.减速器结构紧凑、强度足够。
设计步骤1. 确定减速比根据输入轴和输出轴的转速要求，计算减速比。
在本次课程设计中，减速比为2。
2. 选择传动方式根据设计要求，选择合适的传动方式。
常见的传动方式包括齿轮传动、链传动和带传动等。
根据减速器的传动效率和结构紧凑的要求，选择齿轮传动作为传动方式。
3. 确定齿轮模数根据输入轴和输出轴的转速比，计算出齿轮模数。
同时考虑到齿轮的强度和制造成本等因素，选择合适的齿轮模数。
模数的计算可参考材料力学和机械设计相关课程。
4. 设计齿轮参数根据选择的模数，计算出各个齿轮的参数，包括齿轮的齿数、齿轮的模数和齿轮的压力角等。
同时需要考虑到齿轮的载荷分配和齿轮的强度计算。
5. 确定减速器结构根据齿轮的参数，设计减速器的结构。
要考虑到齿轮间的布局、支撑结构、允许误差和装配工艺等因素。
6. 验证减速器设计设计完成后，进行减速器的强度验证和传动效率的计算。
如果不满足设计要求，需要进行调整和优化。
7. 制造和组装减速器根据设计图纸，进行减速器的制造和组装。
要注意工艺的选择和装配过程中的质量控制。
8. 减速器的测试和调整制造完成后，进行减速器的测试和调整，确保减速器的性能和传动效果符合设计要求。
设计流程图以下为机械减速器设计的流程图：graph LRA[确定减速比] --> B[选择传动方式]B --> C[确定齿轮模数]C --> D[设计齿轮参数]D --> E[确定减速器结构]E --> F[验证减速器设计]F --> G[制造和组装减速器]G --> H[减速器的测试和调整]设计成果学生需要提交以下设计成果：1.设计报告：包括设计背景、设计目标、设计步骤、设计流程图、齿轮参数计算和减速器结构图等。
二级减速器课程设计完整版
二级减速器课程设计完整版一、课程设计的目的二级减速器课程设计是机械设计课程中的重要实践环节，其目的在于通过对二级减速器的设计，让我们更深入地理解机械传动系统的工作原理和设计方法，培养我们综合运用所学机械知识进行工程设计的能力，包括结构设计、强度计算、绘图表达等方面。
同时，也有助于提高我们的创新思维和解决实际问题的能力。
二、设计任务与要求本次设计的任务是设计一个用于特定工作条件下的二级减速器。
给定的工作条件包括输入功率、输入转速、工作机的转速要求以及工作环境等。
具体要求如下：1、选择合适的传动方案，确定各级传动比。
2、对齿轮、轴、轴承等主要零部件进行设计计算和强度校核。
3、绘制减速器的装配图和主要零件图。
4、编写设计说明书，清晰阐述设计思路和计算过程。
三、传动方案的选择在选择传动方案时，需要考虑多种因素，如传动效率、结构紧凑性、成本等。
常见的二级减速器传动方案有圆柱齿轮减速器、圆锥齿轮减速器、蜗杆减速器等。
经过比较分析，我们选择了圆柱齿轮减速器，因为它具有传动效率高、结构简单、成本较低等优点。
四、主要参数的计算1、确定总传动比根据输入转速和工作机转速要求，计算出总传动比。
2、分配各级传动比考虑到齿轮的齿数和模数等因素，合理分配两级齿轮的传动比。
3、计算各轴的转速、功率和转矩五、齿轮的设计计算1、选择齿轮材料根据工作条件和使用要求，选择合适的齿轮材料。
2、按齿面接触疲劳强度计算确定齿轮的主要参数，如齿数、模数、分度圆直径等。
3、按齿根弯曲疲劳强度校核六、轴的设计计算1、初步估算轴的直径根据传递的转矩和转速，初步估算轴的最小直径。
2、轴的结构设计根据安装零件的要求，确定轴的各段直径和长度，以及轴上的键槽等结构。
3、轴的强度校核对轴进行弯扭合成强度校核和疲劳强度校核。
七、轴承的选择与校核根据轴的受力情况，选择合适的轴承类型，并进行寿命计算和校核。
八、键的选择与校核选择合适的键连接，并对其强度进行校核。
九、减速器的润滑与密封确定减速器的润滑方式和润滑油的种类，以及选择合适的密封方式和密封件。
机械课程设计--二级减速器设计说明书
机械设计课程设计计算说明书设计题目：圆锥——斜齿圆柱齿轮减速器宁波大学机械工程与力学学院机械国贸107班设计者：朱立力指导教师：柳丽2013年1月14日目录一、设计任务 2二、传动方案的拟定及说明 3三、电动机的选择 3四、传动装置的总传动比及其分配 4五、计算传动装置的运动和动力参数 4六、齿轮传动的设计计算 5七、链传动设计 15八、轴的设计计算 16联轴器的选择轴承的选择九、滚动轴承的校核 26十、键的选择及强度校核 30十一、箱体设计及附属部件设计 33十二、润滑与密封 34十三、端盖设计 34十四、心得体会 36m N n PT •==12.1109550222 m N nPT •==01.4199550333六、 齿轮传动的设计计算1、设计对象：（一）高速级锥齿轮传动 （二）低速级圆柱斜齿轮传动2、电动机为一般工作机，速度不高，选择7级精度；3、材料选择：由《机械设计》表１０－１，选择小锥齿轮材料为40Cr （调质），硬度为280HBS ；大齿轮材料为45钢（调质），硬度为240HBS ，二者硬度差为40HBS ；(一)高速级锥齿轮传动设计1、选择直齿圆锥齿轮：轴交角︒=∑90 压力角︒=20αn齿数比δδ211tan cot 3====i u计算分锥角21,δδ︒==43.181arctan 1μδ219071.53δδ︒=-=︒︒=∴43.181δ 271.53δ=︒小齿轮1的转矩m N T •=60.381 2、初定小齿轮齿数211=z63312=⨯=∴=u u z zmN T •=01.4193︒=20αn︒=43.181δ271.53δ=︒小圆锥齿轮采用悬臂结构，轴装于套杯内，一对圆锥滚子轴承支撑（正装）。
（２）根据轴向定位要求确定轴的各段直径和长度 选取原则：定位轴肩的高度h=(0.07~0.1)d ,非定位轴肩高度一般取1~2mm １）mm d 22=-ⅡⅠ mm L 40=-ⅡⅠ为了满足半联轴器的轴向定位要求，Ⅰ－Ⅱ轴段右端需制出一轴肩mm d 25=-ⅢⅡ mm L 25=-ⅢⅡⅢ~Ⅳ处与滚动轴承配合，考虑到滚动轴承是标准件，内径为5的倍数，故取mm d 30=-ⅣⅢ▲所以同时选取相应的轴承，因轴承同时受有径向力和轴向力的作用，故选用单列圆锥滚子轴承。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二级减速器链传动
课程设计
1传动简图的拟定
1.1技术参数：
输送链的牵引力： 9 kN ，
输送链的速度：0.35 m/s，
链轮的节圆直径：370 mm。
1.2 工作条件：
连续单向运转，工作时有轻微振动，使用期（每年300个工作日，小批量生产，两班制工作，输送机工作轴转速允许误差±5%。
链板式输送机的传动效率为95%。
1.3 拟定传动方案
传动装置由电动机，减速器，工作机等组成。
减速器为二级圆锥圆柱齿轮减速器。
外传动为链传动。
方案简图如图。
方案图
2 电动机的选择
2.1 电动机的类型：三相交流异步电动机（Y 系列） 2.2 功率的确定
2.2.1 工作机所需功率w P (kw):
w P =w w v F /(1000w η)=7000×0.4/(1000×0.95)= 3.316kw
2.2.2 电动机至工作机的总效率η：
η=1η×3
2η×3η×4η×5η×6η
=0.99×399.0×0.97×0.98×0.96×0.96=0.841
（1η为联轴器的效率，2η为轴承的效率，3η为圆锥齿轮传动的效率，4η为圆柱齿轮的传动效率，5η为链传动的效率，6η为卷筒的传动效率） 2.2.3 所需电动机的功率d P (kw):
d P =w P
/η=3.316Kw/0.841=3.943kw 2.2.4电动机额定功率:d m P P ≥
2.4 确定电动机的型号
因同步转速的电动机磁极多的，尺寸小，质量大，价格高，但可使传动比和机构尺寸减小，其中m P =4kN ，符合要求，但传动机构电动机容易制造且体积小。
由此选择电动机型号：Y112M —4 电动机额定功率m P =4kN,满载转速
=1440r/min
工作机转速筒n =60*V/(π*d)=18.0754r/min
电动机型号
额定功率 (kw)
满载转速 (r/min)
起动转矩/额定转矩
最大转矩/额定转矩
Y112M1-4
4 1440 2.2 2.3
选取B3安装方式
3 传动比的分配
总传动比：总i =m n /筒n =1440/18.0754=79.667
设高速轮的传动比为1i ,低速轮的传动比为2i ,链传动比为3i ，减速器的传动比为减i ,链传动的传动比推荐<6，选3i =5.3 ，减i =总i /3i =15.0315 ,1i 25.0≈减i =3.758,选1i =3.5， 则2i =减i /1i =4.29 。
i =1i 2i 3i =3.5×4.3×5.3=79.765
∆i =（i -总i ）/总i =（79.765-79.667）/79.667=0.123%
链节数
0p L :
=2×1200/38.1+(11+59)/2+[(59-11)/ 2π]2×38.1/1200
≈99.74 故取链长节数p L =100节
由（p L -1z ）/(2z -1z ）=（100-11）/（59-11）=2.04，查表9-7得1f =0.24421，因此
得链传动的最大中心距为：0a =1f p[2p L -(1z +2z )]
=0.22648×31.75×[2×128-(11+59)]≈1209.57mm
5.5 计算链速v ，确定润滑方式
v=1z 3n p/60×1000=11×95.681×38.1/60×1000≈0.668m/s 由图9-14查得润滑方式为：滴油润滑。
5.6 计算链传动作用在轴上的压轴力P F
有效圆周力：e F =1000P/v =1000×3.61/0.668=5404.2N
链轮水平布置时的压轴力系数Fp K =1.15 则P F ≈Fp K e F =1.15×5404.2≈6214.8N 计算链轮主要几何尺寸
mm z p d 23.13511180sin
38.1
180sin 11===ο
ο mm z p d 86.71559
180sin
38.1
180sin 22===ο
ο 5.7 链轮材料的选择及处理
根据系统的工作情况来看，链轮的工作状况是，采取两班制，工作时由轻微振动。
每年三百个工作日，齿数不多，根据表9-5得 材料为40号钢，淬火 、回火，处理后的硬度为40—50HRC 。
6 圆锥齿轮传动的设计计算
6.1 选定齿轮类型、精度等级、材料及齿数
6.1.1 选用闭式直齿圆锥齿轮传动，按齿形制199012369/-T GB 齿形角20α=o ，顶隙系数。
