第8讲 包壳材料

第8讲 包壳材料

Inc xs 0.022
0 0 0.3 0 0.3 0 0.3 0 0 0
Scatt xs 4.892 4.5(1.5) 4.8 4.8(1.5) 4.42 5.6 4.63 5 5.29 4.14 4.48
Abs xs 0.626
1 0.114 30.(7.) 0.14 2.3 0.22 2.2 0.14 0.18 0.133
诱发析出非热力学第二相,如Zr-Sn合金中析出Zr-Sn金属 间化合物
对氧化膜的损伤:
辐照诱发电导
锆合金的腐蚀(1)
均匀腐蚀
锆合金在高温纯水和蒸汽中, 耐蚀性良好,但在高燃耗 (50GWd/tU)下,氧化膜厚度 增到50~60μm,伴生的应力 易使氧化膜破裂或剥落,所 以包壳管的水侧均匀腐蚀受 到重视。
真空退火
锻造或挤压后的退火处理:530~700oC 成品去应力退火:低于500oC
锆合金包壳材料存在的问题
高温下的耐蚀性不足:360℃以上水中的耐蚀性差 氢脆
锆合金在运行中吸氢而造成燃料包壳破坏是限制燃料元件使 用寿命的因素;
燃料芯块与包壳的交互作用(PCI)及包壳的应力腐蚀 破坏(SCC)
锆合金的性能
Sn元素的截面
Neutron scattering lengths and cross sections
同位素
Sn 112Sn 114Sn 115Sn 116Sn 117Sn 118Sn 119Sn 120Sn 122Sn 124Sn
丰度 (%) --1 0.7 0.4 14.7 7.7 24.3 8.6 32.4 4.6 5.6
的相容性;
常见的包壳材料
可作为包壳材料和堆内结构材料的金属元素必须是低 中子吸收截面的材料。根据它们的性能特点,各种材 料的包壳用于不同的堆型。

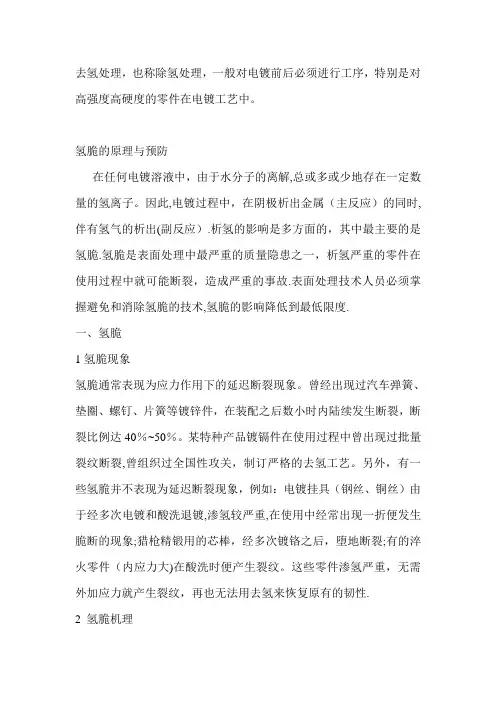

氢脆的原理与预防

氢脆的原理与预防

去氢处理,也称除氢处理,一般对电镀前后必须进行工序,特别是对高强度高硬度的零件在电镀工艺中。

氢脆的原理与预防在任何电镀溶液中,由于水分子的离解,总或多或少地存在一定数量的氢离子。

因此,电镀过程中,在阴极析出金属(主反应)的同时,伴有氢气的析出(副反应).析氢的影响是多方面的,其中最主要的是氢脆.氢脆是表面处理中最严重的质量隐患之一,析氢严重的零件在使用过程中就可能断裂,造成严重的事故.表面处理技术人员必须掌握避免和消除氢脆的技术,氢脆的影响降低到最低限度.一、氢脆1氢脆现象氢脆通常表现为应力作用下的延迟断裂现象。

曾经出现过汽车弹簧、垫圈、螺钉、片簧等镀锌件,在装配之后数小时内陆续发生断裂,断裂比例达40%~50%。

某特种产品镀镉件在使用过程中曾出现过批量裂纹断裂,曾组织过全国性攻关,制订严格的去氢工艺。

另外,有一些氢脆并不表现为延迟断裂现象,例如:电镀挂具(钢丝、铜丝)由于经多次电镀和酸洗退镀,渗氢较严重,在使用中经常出现一折便发生脆断的现象;猎枪精锻用的芯棒,经多次镀铬之后,堕地断裂;有的淬火零件(内应力大)在酸洗时便产生裂纹。

这些零件渗氢严重,无需外加应力就产生裂纹,再也无法用去氢来恢复原有的韧性.2 氢脆机理延迟断裂现象的产生是由于零件内部的氢向应力集中的部位扩散聚集,应力集中部位的金属缺陷多(原子点阵错位、空穴等)。

氢扩散到这些缺陷处,氢原子变成氢分子,产生巨大的压力,这个压力与材料内部的残留应力及材料受的外加应力,组成一个合力,当这合力超过材料的屈服强度,就会导致断裂发生.氢脆既然与氢原子的扩散有关,扩散是需要时间的,扩散的速度与浓差梯度、温度和材料种类有关.因此,氢脆通常表现为延迟断裂.氢原子具有最小的原子半径,容易在钢、铜等金属中扩散,而在镉、锡、锌及其合金中氢的扩散比较困难.镀镉层是最难扩散的,镀镉时产生的氢,最初停留在镀层中和镀层下的金属表层,很难向外扩散,去氢特别困难。

经过一段时间后,氢扩散到金属内部,特别是进入金属内部缺陷处的氢,就很难扩散出来。

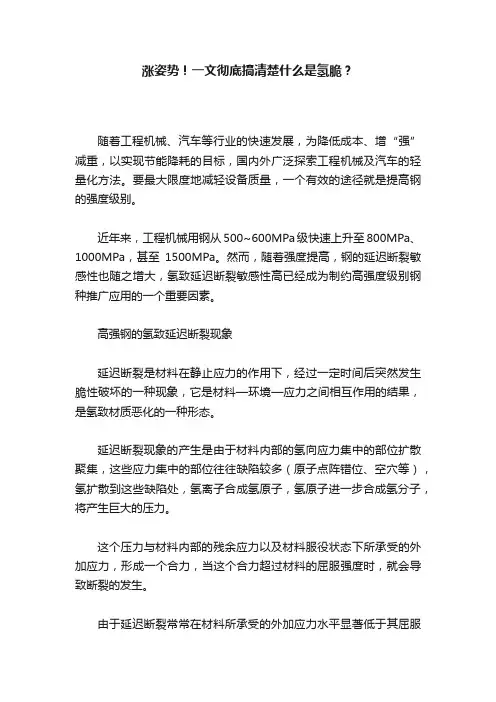

涨姿势!一文彻底搞清楚什么是氢脆?

涨姿势!一文彻底搞清楚什么是氢脆?

涨姿势!一文彻底搞清楚什么是氢脆?随着工程机械、汽车等行业的快速发展,为降低成本、增“强”减重,以实现节能降耗的目标,国内外广泛探索工程机械及汽车的轻量化方法。

要最大限度地减轻设备质量,一个有效的途径就是提高钢的强度级别。

近年来,工程机械用钢从500~600MPa级快速上升至800MPa、1000MPa,甚至1500MPa。

然而,随着强度提高,钢的延迟断裂敏感性也随之增大,氢致延迟断裂敏感性高已经成为制约高强度级别钢种推广应用的一个重要因素。

高强钢的氢致延迟断裂现象延迟断裂是材料在静止应力的作用下,经过一定时间后突然发生脆性破坏的一种现象,它是材料—环境—应力之间相互作用的结果,是氢致材质恶化的一种形态。

延迟断裂现象的产生是由于材料内部的氢向应力集中的部位扩散聚集,这些应力集中的部位往往缺陷较多(原子点阵错位、空穴等),氢扩散到这些缺陷处,氢离子合成氢原子,氢原子进一步合成氢分子,将产生巨大的压力。

这个压力与材料内部的残余应力以及材料服役状态下所承受的外加应力,形成一个合力,当这个合力超过材料的屈服强度时,就会导致断裂的发生。

由于延迟断裂常常在材料所承受的外加应力水平显著低于其屈服强度时突然发生,具有其不可预知性,因此,往往导致较为严重的破坏和后果。

随着超高强度级别钢的发展及其应用领域的不断拓展,延迟断裂现象受到更大程度的关注。

以汽车零部件为例,其产品形状复杂,变形量大,车厂、零部件制造商及材料供应商对延迟断裂性能更加重视,已经成为材料性能认证项目之一。

延迟断裂行为的影响因素金属材料的延迟断裂行为是在材料、环境和应力三者共同作用下发生的,与材料的特性以及受力状态、服役环境密切相关。

材料强度的影响。

一般来讲材料的强度越高,其延迟断裂敏感性越大。

一般认为1000MPa是一个危险的水平,即抗拉强度低于1000MPa时钢材耐延迟开裂的性能相对较好,而当材料强度大于1000MPa时,其延迟断裂敏感性较高。

氢脆问题培训

氢脆问题培训
2 55 3 60 4 65
5 70
6 70 7 80 8 85
9 90
10 95 11 100 12 105
34
二 氢脆试验方法
一航材料院
持续载荷试验——快速试验方法
(1)逐步加载试验 分步加载试验的根据是Traiono的试验
图2-20 利用在149℃(300℉)烘烤不同时间所得各种氢浓度下的 持续载荷破断曲线、尖缺口试样、强度水平230ksi,按Traiono 35
Nd
H
氢测定条
NdH2
2H
Nd
H
飞机主起落架装臵(AISI4340) Nd+2H
300℉(149℃),1h
NdH2
测试结果:如果NdH2反应部位是直观(肉眼)可见,局部氢浓度将大于 150ppm;光学显微镜和扫描电镜读数可连续测定从150到1ppm以下(在 1μm的位臵)。光学显微镜到0.01ppm,扫描电镜到0.001ppm。
90%极限抗拉强度下,168h不断为合格。
应力环敏感性试验:
¤ 3个应力环,光亮氰化镀镉,10A/ft2下镀30min,375℉除氢8h, 加载90%σb ,24h内应断裂; ¤ 3个应力环,按DPS9.28松孔镀镉,60A/ft2下镀6min,375℉除氢 23h,加载90%σb ,应该168h不断(ASTM F519规定200h)。 评价: 应力环灵敏度比缺口根部半径为0.003英寸的缺口拉棒试样低;
(1)逐步加载试验
¤ ASTM F519 附录A3 ¤ ASTM F1624 钢的氢脆门槛值 ¤ ASTM F1940 紧固件工艺控制检验
缺口方棒试样 四点弯曲加载
逐渐分步加载
32
二 氢脆试验方法

氢脆理论分析

氢脆理论分析

HIC 的类型1、 氢气压力引起的开裂溶解在材料中的H 在某些缺陷部位析出气态氢H 2(或与氢有关的其它气体),当H 2的压力大于材料的屈服强度时产生局部塑性变形,当H 2的压力大于原子间结合力时就会产生局部开裂。

某些钢材在表面酸洗后能看到象头发丝一样的裂纹,在断口上则观察到银白色椭圆形斑点,称为白点。

白点的形成是氢气压力造成的。

钢的化学成分和组织结构对白点形成有很大影响,奥氏体钢对白点不敏感;合金结构钢和合金工具钢中容易形成白点。

钢中存在内应力时会加剧白点倾向。

焊接件冷却后有时也能观察到氢致裂纹。

焊接是局部冶炼过程,潮湿的焊条及大气中的水分会促进氢进入焊接熔池,随后冷却时可能在焊肉中析出气态氢,导致微裂纹。

焊接前烘烤焊条就是为了防止氢致裂纹。

2、氢化物脆化许多金属(如Ti 、Zr 、Hf 、V 、Nb 、Ta 、稀土等)能够形成稳定的氢化物。

氢化物属于一种脆性相,金属中析出较多的氢化物会导致韧性降低,引起脆化。

3、氢致滞后断裂材料受到载荷作用时,原子氢H 向拉应力高的部位扩散形成H 富集区。

当H 的富集达到临界值时就引起氢致裂纹形核和扩展,导致断裂。

由于H 的扩散需要一定的时间,加载 后要经过一定的时间才断裂,所以称为氢致滞后断裂。

氢致滞后断裂的外应力低于正常的抗拉强度,裂纹试件中外加应力场强度因子也小于断裂韧度。

氢致滞后断裂是可逆的,除去材料中的氢就不会发生滞后断裂。

即使在均匀的单向外加应力下,材料中的夹杂和第二相等结构不均匀处也会产生应力集中,导致氢的富集。

设应力集中系数为α,则σh =ασ,应力集中处的氢浓度为:式中,C H -合金中的平均氢浓度;V H -氢在该合金中的偏摩尔体积(恒温、恒压下加入 1 摩尔氢所引起的金属体积的变化)。

若氢的浓度达到临界值C th 时断裂,对应的外应力即为氢致滞后断裂的门槛应力σth ,即:•若σth 裂;• 若σ>σth ,经过时间 t f 后,发生断裂,且应力越大,滞后断裂时间越短。

核电厂燃料包壳破损原因分析及改进建议

核电厂燃料包壳破损原因分析及改进建议

核电厂燃料包壳破损原因分析及改进建议摘要:核电厂利用核燃料的核裂变释放能量,从而带动汽轮发电机组发电,是核电厂能量的主要来源,也是核电厂放射性的主要来源。

当前国内外核电厂都已经发生了多起燃料破损问题,若控制不当,可能导致放射性外泄,对工作人员和公众带来辐照风险,本文就燃料破损影响、原因进行分析并提出燃料防护的改进建议。

关键字:核电厂三道屏障燃料包壳包壳破损放射性1.背景国内核电厂从1990年投运至今,绝大多数的核电厂都出现过燃料破损情况,而国外的核电大国——美国,运行机组在2017年到2019年中,所有核电站都出现了燃料组件失效,可以看出,随着核电厂寿期的延伸,燃料包壳破损演变为必然事件,对工作人员的正常工作,特别是例行的大修,带来了较大的照射风险。

1.燃料包壳的作用由于核安全的重要性,根据纵深防御的设计原则,核电厂在放射性产物与人所处的环境之间,设置了多道屏障,力求最大限度地包容放射性物质,尽可能减少放射性物质向周围环境的释放。

屏障的数量和性能取决于风险的大小,当反应堆运行时,有以下三道屏障:燃料元件包壳;一回路压力边界;安全壳。

如图1所示,在核电站的设计与运行过程中,应最大限度地保障这三道屏障的完整性,但绝对的密封是不可能的。

图 1 核电厂三道屏障示意图燃料包壳是反应堆放射性物质的第一道屏障,它将裂变反应产生的放射性物质包容在燃料棒中,防止裂变产物释放到一回路导致放射性水平升高。

百万千瓦级大型压水堆堆芯有超过40000根燃料元件,这些燃料元件的包壳就构成了核电站的第一道屏障,裂变产物有固态的、也有气态的,它们中的绝大部分都被容纳在二氧化铀燃料芯块内,只有气态的裂变产物能部分地扩散出芯块,进入芯块和包壳之间的间隙内。

燃料元件包壳的工作条件是相当苛刻的,它既要受到强烈中子辐照、高温高速冷却剂的腐蚀、侵蚀,又要受到热的、机械的应力作用。

第一道屏障的可能缺陷就是包壳的破损。

包壳一旦破损,裂变产物就将穿过包壳进入一回路冷却剂中,存在潜在的放射性外泄风险。

氢脆的预防与消除

氢脆的预防与消除

3 2。
S e p . 2 0 1 3
P l a t i n g a n d Fi n i s h i n g
Vo 13 5 No. 9 S e r i a l N0 . 2 4 6

氢脆 的预 防与 消 除
电镀 加工 是 电化 学 的过 程 , 在 阴 极 表 面沉 积 金 属镀 层 的 同 时 , 伴 随 有 氢 离 子 还 原 析 出反 应 的 发 生 。氢离 子在 阴极 还 原后 , 一部 分 氢 气从 镀 液 中逸
属 晶格 中 , 造成 晶格 扭 曲变 形 , 产 生 内应 力 , 导 致 基 体金 属 和镀层 变脆 , 此种 现象 即是氢脆 现象 。
氢脆 对镀 层有 一定 的影 响 , 镀 后 使镀 层 出现 气
ቤተ መጻሕፍቲ ባይዱ
除氢 温度 和时 间要 根 据 零 件 大小 、 基 体 材 料抗 拉 强
度及 镀层性 质 和厚 度 而 定 。一 般 镀 锌 零件 , 在钝 化 处理 前采用 1 8 0~2 2 0 ℃进 行 1 . 5~ 2 . 0 h除 氢处 理 ,
锈钢零 件 在表 面 化学 镀镍. 磷 合 金后 , 经4 0 0 ℃,
1 . 5~ 2 . 0 h热 处理 可 以提 高 表 面 硬度 , 降低 材 料 脆 性; 渗碳 和 锡 焊 接 件在 1 4 0~1 6 0℃ , 2~3 h除氢 处
理不 会影 响使用性 能 。
氢脆 的 产 生 主 要 在 镀 前 酸洗 和 电镀 工 序 。 为
镀后 立 即进 行 除氢 。
法 。在 电化学 除油 工序 , 应先 进 行 阴 极 电解 再 阳极 电解 , 尽 可能 使 用 有 机 溶 剂 除 油 、 专 用 清 洗 剂 除 油

(完整版)氢脆问题汇总

(完整版)氢脆问题汇总

氢脆(hydrogen embrittlement)是指金属材料在冶炼,加工,热处理,酸洗和电镀等过程中,或在含氢介质中长期使用时,材料由于吸氢或氢渗而造成机械性能严重退化,发生脆断的现象.从机械性能上看,氢脆有以下表现:氢对金属材料的屈服强度和极限强度影响不大,但使延伸率是断面收缩率严重下降,疲劳寿命明显缩短,冲击韧性值显著降低.在低于断裂强度拉伸应力的持续作用下,材料经过一段时期后会突然脆断.氢脆的机理学术界还有争议,但大多数学者认为以下几种效应是氢脆发生的主要原因:1. 在金属凝固的过程中,溶入其中的氢没能及时释放出来,向金属中缺陷附近扩散,到室温时原子氢在缺陷处结合成分子氢并不断聚集,从而产生巨大的内压力,使金属发生裂纹.2. 在石油工业的加氢裂解炉里,工作温度为300-500度,氢气压力高达几十个到上百个大气压力,这时氢可渗入钢中与碳发生化学反应生成甲烷.甲烷气泡可在钢中夹杂物或晶界等场所成核,长大,并产生高压导致钢材损伤.3. 在应力作用下,固溶在金属中的氢也可能引起氢脆.金属中的原子是按一定的规则周期性地排列起来的,称为晶格.氢原子一般处于金属原子之间的空隙中,晶格中发生原子错排的局部地方称为位错,氢原子易于聚集在位错附近.金属材料所外力作用时,材料内部的应力分布是不均匀的,在材料外形迅速过渡区域或在材料内部缺陷和微裂纹处会发生应力集中.在应力梯度作用下氢原子在晶格内扩散或跟随位错运动向应力集中区域.由于氢和金属原子之间的交互作用使金属原子间的结合力变弱,这样在高氢区会萌生出裂纹并扩展,导致了脆断.另外,由于氢在应力集中区富集促进了该区域塑性变形,从而产生裂纹并扩展.还有,在晶体中存在着很多的微裂纹,氢向裂纹聚集时有吸附在裂纹表面,使表面能降低,因此裂纹容易扩展.4. 某些金属与氢有较大的亲和力,过饱和氢与这种金属原子易结合生成氢化物,或在外力作用下应力集中区聚集的高浓度的氢与该种金属原子结合生成氢化物.氢化物是一种脆性相组织,在外力作用下往往成为断裂源,从而导致脆性断裂.氢脆给人类利用金属带来了风险,因此研究氢脆的目的主要在于防止氢脆,由于氢脆的原因很多,而且人类的认识也不够透彻完整,所以现在还无法完全防止氢脆.目前防止氢脆的措施有以下几种:1. 避免过量氢带入--在金属的冶炼过程中降低相对湿度,对各种添加剂和钢锭模进行烘烤保持干燥.2. 去氢处理--减缓钢锭冷却速度使氢有足够的时间逸出,或把钢材放在真空炉中退火除氢.3. 钢中添加适当的合金元素,形成弥散分布的第二相,做为氢的不可逆陷阱,使得材料中的可活动氢的含量相对地减少,从而降低材料的氢脆倾向.4. 发展新的抗氢钢种,氢在体心立方晶体结构中的扩散速度比六角密堆结构或面心立方结构中的扩散速度高得多,所以抗氢钢常以具有面心立方结构的相为基,再加其他强化措施,可使其满足使用强度要求.5. 采用适当的防护措施--在酸洗或电镀时在酸液或电解液中添加缓蚀剂,使溶液中产生的大量氢原子在金属表面相互结合成氢分子直接从溶液中逸出,避免氢原子进入金属内部.此外,在构件外涂敷防腐层或在工作介质中施加保护电位,可避免构件与介质反应生成氢.一般在使用氧炔焰时产生氢脆的可能性比较小。

氢脆的介绍及断口描写[会要]

氢脆的介绍及断口描写[会要]

氢脆断裂的失效分析1. 氢损伤的特点和分类氢损伤指在金属中发生的一些过程,这些过程导致金属的承载能力因氢的出现而下降。

氢损伤可以按照不同方式分类。

按照氢损伤敏感性与应变速度的关系分为两大类。

第一类氢损伤的敏感性随应变速度的增加而增加,其本质的是在加载前材料内部已存在某种裂纹源,故加载后在应力作用下加快了裂纹的形成和扩展。

第二类氢损伤的敏感性随应变速度的增加而降低,其本质是加载前材料内部并不存在裂纹源,加载后由于应力与氢的交互作用逐渐形成裂纹源,最终导致材料的脆性断裂。

1.1第一类氢损伤第一类氢损伤包括以下几种形式:(1)氢腐蚀由于氢在高温高压下与金属中第二相夹杂物货合金添加物发生化学反应,生成的高压气体,这些高压气体造成材料的内裂纹和鼓泡,使晶界结合力减弱,最终使金属失去强度和韧性。

(2)氢鼓泡过饱和的氢原子在缺陷位置(如夹杂)析出后,形成氢分子,在局部造成很高氢气压,引起表面鼓泡货内部裂纹。

(3)氢化物型氢脆氢与周期表中ⅣB或ⅤB族金属亲和力较大,容易生成脆性的氢化物相,这些氢化物在随后受力时成为裂纹源和扩展途径。

氢在上述三种情况下造成了金属的永久性损伤,使材料的塑性或强度降低,即使从金属中除氢,这些损伤也不能消除,塑性或强度也不能恢复,故称为不可逆损伤。

1.2第二类氢损伤第二类氢损伤包括以下几种形式:(1) 应力诱发氢化物型氢脆在稀土、碱土及某些过渡族金属中,当氢含量不高时,氢在固溶体中的过饱和度较低,尚不能自发形成氢化物。

在加载后,由于应力作用,使氢在应力集中处富集,最终形成氢化物。

这种应力应变作用诱发的氢化物相变。

只是在较低的应变速度下出现的。

然而,一旦出现氢化物,即使去载荷除氢,静止一段时间后,再高速变形,塑性也不能恢复故也属于不可逆氢脆。

(2) 可逆氢脆含氢金属在缓慢的变形中逐渐形成裂纹源,裂纹扩展后最终发生脆断。

但在未形成裂纹前,去载荷除氢,静止一段时间后再高速变形,材料的塑性可以得到恢复,为可逆氢脆。

完整版氢脆问题汇总

完整版氢脆问题汇总

氢脆(hydrogen embrittlement )是指金属资料在冶炼,加工,热办理,酸洗和电镀等过程中,或在含氢介质中长久使用时,资料因为吸氢或氢渗而造成机械性能严重退化,发生脆断的现象.从机械性能上看,氢脆有以下表现:氢对金属资料的佩服强度和极限强度影响不大,但使延伸率是断面缩短率严重降落,疲备寿命显然缩短,冲击韧性值显然降低.在低于断裂强度拉伸应力的连续作用下,资料经过一段期间后会忽然脆断.氢脆的机理学术界还有争议,但大多数学者以为以下几种效应是氢脆发生的主要原由:1.在金属凝固的过程中,溶入此中的氢没能及时开释出来,向金属中缺点周边扩散,到室温时原子氢在缺点处结合成分子氢其实不停齐集,从而产生巨大的内压力,使金属发生裂纹.2.在石油工业的加氢裂解炉里,工作温度为 300-500 度,氢气压力高达几十个到上百个大气压力,这时氢可浸透钢中与碳发生化学反应生成甲烷.甲烷气泡可在钢中夹杂物或晶界等场所成核,长大,并产生高压以致钢材损害.3.在应力作用下,固溶在金属中的氢也可能惹起氢脆.金属中的原子是按必定的规则周期性地摆列起来的,称为晶格.氢原子一般处于金属原子之间的空隙中,晶格中发生原子错排的局部地方称为位错,氢原子易于齐集在位错周边.金属材料所外力作用时,资料内部的应力分布是不平均的,在资料外形迅速过渡地域或在资料内部缺点和微裂纹处会发生应力会合.在应力梯度作用下氢原子在晶格内扩散或随从位错运动向应力会合地域.因为氢和金属原子之间的交互作用使金属原子间的结合力变弱,这样在高氢区会萌生出裂纹并扩展,以致了脆断.其余,因为氢在应力会合区富集促进了该地域塑性变形,从而产生裂纹并扩展.还有,在晶体中存在着很多的微裂纹,氢向裂纹齐集时有吸附在裂纹表面,使表面能降低,所以裂纹简单扩展.4.某些金属与氢有较大的亲和力,过饱和氢与这类金属原子易结合生成氢化物,或在外力作用下应力会合区齐集的高浓度的氢与该种金属原子结合生成氢化物.氢化物是一种脆性相组织,在外力作用下常常成为断裂源,从而以致脆性断裂.氢脆给人类利用金属带来了风险,所以研究氢脆的目的主要在于防范氢脆,因为氢脆的原由很多,并且人类的认识也不够透辟圆满,所以此刻还没法圆满防范氢脆.目前防范氢脆的措施有以下几种:1.防范过分氢带入 --在金属的冶炼过程中降低相对湿度,对各种增添剂和钢锭模进行烘烤保持干燥.2.去氢办理 --减缓钢锭冷却速度使氢有足够的时间逸出,或把钢材放在真空炉中退火除氢.3.钢中增添合适的合金元素,形成弥散分布的第二相,做为氢的不能够逆骗局,使得资猜中的可活动氢的含量相对地减少,从而降低资料的氢脆偏向.4.发展新的抗氢钢种,氢在体心立方晶体结构中的扩散速度比六角密堆结构或面心立方结构中的扩散速度高得多,所以抗氢钢常以拥有面心立方结构的相为基,再加其余增强措施,可使其满足使用强度要求.5.采纳合适的防范措施 --在酸洗或电镀时在酸液或电解液中增添缓蚀剂,使溶液中产生的大批氢原子在金属表面互相结合成氢分子直接从溶液中逸出,防范氢原子进入金属内部.其余,在构件外涂敷防腐层或在工作介质中施加保护电位,可防范构件与介质反应生成氢.一般在使用氧炔焰时产生氢脆的可能性比较小。

金属材料氢脆研究及控制

金属材料氢脆研究及控制

金属材料氢脆研究及控制引言金属材料是现代制造业中不可或缺的材料,它们具有耐久性和可塑性等优秀的性能。

但在某些条件下,金属材料会出现氢脆现象,严重影响其使用效果。

因此,深入研究金属材料氢脆问题及其控制方法,对提升金属材料使用效果和安全性具有重要意义。

第一章金属材料氢脆的概述1.1 概念金属材料的氢脆是指在一定条件下,金属材料在接触到氢气时发生的脆性断裂现象。

氢气进入金属材料后会在其内部形成氢原子或氢分子,并在金属材料中扩散,导致金属材料的组织和性能发生变化。

在一定温度和应力条件下,金属材料就会发生断裂。

1.2 形成原因(1)金属材料与氢气的化学反应。

氢气进入金属材料后会与金属发生加氢反应,生成金属中的氢原子或氢分子。

这些氢原子或氢分子在金属中扩散会导致金属的异常脆性。

(2)氢气吸附引起的应力集中。

当吸附在金属表面的氢原子或氢分子达到一定数量时,它们会形成应力集中,导致金属发生裂纹和断裂。

1.3 影响因素(1)氢气浓度。

氢气浓度越高,金属材料发生氢脆的概率就越大。

(2)温度。

氢脆的发生温度一般在金属材料的实际使用温度以下。

(3)应力状态。

在金属材料受到拉伸应力或弯曲应力时,氢脆风险会增加。

(4)金属材料类型。

不同材料的氢脆风险也不同,高强度钢材料比普通材料更容易受到氢脆的影响。

第二章金属材料氢脆的控制方法2.1 材料本身的控制(1)选择抗氢的材料。

选择一些抗氢性能更好的材料可以有效减少氢脆的风险。

(2)提高材料的冶炼技术。

在材料的冶炼和加工过程中控制氢气的残留和扩散可以达到减少氢脆风险的效果。

2.2 工艺控制(1)控制氢气接触。

避免金属材料直接接触到氢气,尽量减少金属材料在潮湿和酸性环境下的使用情况。

(2)氢脆先诊断、后治疗。

一旦发现材料可能存在氢脆问题,应立即停用并进行氢脆性测试,以便采取相应的控制措施。

2.3 设备和技术控制(1)设备的设计。

应尽可能避免设备中导致氢脆的设计元件。

(2)适当控制设备温度。

氢脆问题培训

氢脆问题培训

持续载荷试验法
----应力环试验(ASTM
F519 2a型试样,ASTM STP543 O型应力环试验)
图2-14 加应力前的应力环试样
图2-15 嵌入了应力棒的应力环
图2-16 不同长度的应力棒
图2-17表明应力和应力环致偏度的关系图
29
二 氢脆试验方法
一航材料院
表2-3
棒的尺寸mm (英寸) 64.1(2.525) 62.4(2.454) 61.3(2.415) 60.6(2.387)
30 比缺口根部半径为0.005英寸的缺口拉棒试样高。
二 氢脆试验方法
一航材料院
持续载荷试验法
——紧固件倾斜楔子试验(ASTM
B389)
扭矩法加载至75%b 级别:48h不破坏 96h不破坏
200h不破坏
图2-18 6楔子和平行垫板的例子
31
二 氢脆试验方法
一航材料院
持续载荷试验——快速试验方法
氢脆问题培训
1
一航材料院


一 . 氢脆概要 二 . 氢脆试验方法
三 . 低氢脆防护工艺
2
一 氢脆概要
一航材料院
氢脆定义:高强度结构钢在相当低的的使用应力下,由氢所 所诱发的灾难性脆性断裂。 发生氢脆断裂的三个必要条件: 1.钢必须热处理到某种相当高的强度水平。一般来说,随 着钢的强度水平的提高,断裂的时间就减少。 2.钢必须承受某一高于某种最低值的静载拉伸应力。这种 最小应力值取决于钢的强度水平。 3.钢必须含有超过某一最低量的氢,而这种氢必须能通过 钢而自由扩散。 氢脆的发生,就是氢在应力作用下会向应力集中区迁移。 氢以某种方式削弱了钢的内部键合力。当足够的氢聚集时, 裂纹就开始了。高的应力以及氢向裂纹尖端移动,这个过程 3 一直继续到发生断裂为止。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Theoretical background
• Khachaturyan developed theory on elastic strain energy due to inhomogeneous solids which gives approach to calculate the energy due to precipitates configuration; The equilibrium state of inhomogeneous solids with coherent lattice should correspond to minimal elastic strain energy
Strain energy under uniform stress
When the system of multicomponent with coherent interaction, the external stress could affect the configurational energy, hence the arrangement of precipitates due to minimal B(n)
1 Gil ijkl n j nk
The use of above equation should be proceeded with caution since no previous results have been found as benchmark. Despite the definition of ijkl is also called elastic average by arbitrary P M ijkl ijkl (1 )ijkl
Reference: Mishima, Y., S. Ishino, and H. Kawnishi, Some observations on the dissolution and precipitation of zirconium hydrides in a-zirconium by electron microscopy. Journal Name: pp 489-496 of International Congress on Hydrogen in Metals. Vols. 1 and 2. Paris Editions Science et Industrie, 1972.
0 vol% hydride,0.075 with stress oriented at 0
1 1 1 d 3k d 3k 0 * 0 0 E Vincl Cijkl ij ij kl kl (V Vincl )Cijkl ij kl s n G [n (q )]s 0 jl nl 3 3 ik k ij 2 2 2 (2 ) (2 )
* * Therefore, B( n ) s ik nk Gij ( n )s jl nl
Is modified with the elastic tensor of precipitates when w approach zero this is compared to the B function using elastic tensor of average
Université Scientifique et Technologique de Lille
Laboratoire de Métallurgie Physique et Génie des Matériaux USTL Bât C6 – 2e étage 59655 Villeneuve d’Ascq
28th of September 2011, Les Renardières EDF R&D
Experimental review
Re-orientation: time-dependent, concentration dependent
Hoop stress definition sh=pr/t, t:thickness, p: internal pressure, r:radius
Literatures milestones
f: the angle between unit vector and referential axis q: the angle between applied stress and referential axis
The other documents that well studied the hydrides distribution free or under stress is found only in 1970’s by Mishima et al in which the massive hydrides appears to be less affected by the stress and the dissolution instead of re-orientation was found on the basal plane. This means reorientation could occur in prismatic planes that has to be studied theoretically.
3D modeling of minimum strain energy surface
Conclusion and future works Acknowledgement
Literatures and theoretical background
literature milestones Microelasticity of Khachaturyan’s inhomogeneous solid Limits of microelastic theory
* kl
* * Therefore, B( n ) s ik nk Gij ( n )s jl nl
n is unit vector of normal to habit plane and varies from 0-p to calculate B
Limit of microelastic theory
P M ijkl ,ijkl Elastic tensor of precipitates and matrix respectively

is volume fraction
1 P Gil ijkl n j nk
Therefore the Green function is modified to
Higher the hydrides concentration higher stress level is needed to trigger re-orientation
tline
Literature and theoretical background 2D modeling on basal plane: minimium strain energy and phase field method 2D modeling on prismatic plane: minimum strain energy and phase field method
One of the key tasks of the B function calculation lying with the determination of the Green function in 2D or 3D. Khachaturyan et al has developed the theoretical approach that inverse Green function is related to the elastic tensor of matrix and precipitates in coherent case by spacial unit vector xi x j therefore the inverse G-1
2D modeling of microstructure dependent strain energy vs. phase field modeling
Strain energy for Hydride volume fraction approach zero Phase field modeling for single hydride Phase field modeling for a population of hydrides Strain energy for Hydride volume fraction >>0
* 0 * s ij Sijkl kl
0 Sijkl
is average compliance tensor dependent on elastic stiffness and volume fraction of each materials component is effective strain due to applied uniform stress for instance along axis
0 B( n ) s ik nk Gij ( n )s 0 jl nl
The stress term in above equation is the stress free stress; In order to calculate the mimimal B(n) as function of angel respective to the reference axis, one should replace stress-free stress by effective stress.
0 Configurational B(n ) s ik nk ij (n )s 0 jl nl energy
