手机移动电源(香水充电宝)电路

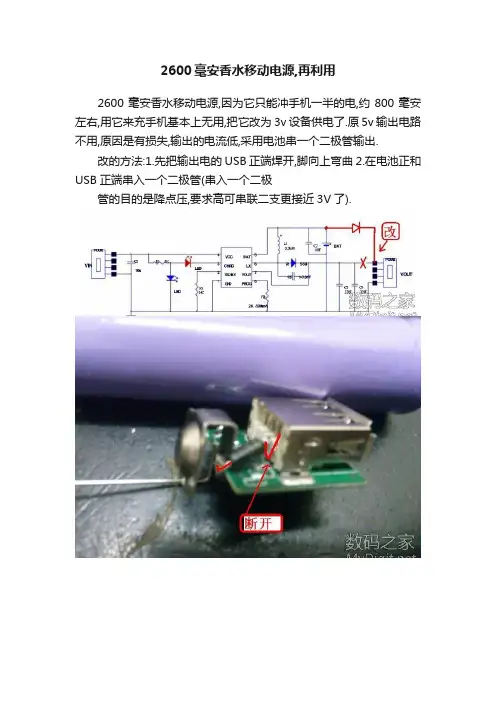

2600毫安香水移动电源,再利用
2600毫安香水移动电源,再利用
2600毫安香水移动电源,因为它只பைடு நூலகம்冲手机一半的电,约800毫安左右,用它来充手机基本上无用,把它改为3v设备供电了.原5v输出电路不用,原因是有损失,输出的电流低,采用电池串一个二极管输出.
改的方法:1.先把输出电的USB正端焊开,脚向上弯曲 2.在电池正和USB正端串入一个二极管(串入一个二极
管的目的是降点压,要求高可串联二支更接近3V了).
移动电源的电路原理及应用
移动电源的电路原理及应用1. 什么是移动电源？移动电源是一种便携式的充电设备，通常由锂电池或聚合物电池组成。
它可以存储电能，并在需要时通过USB接口向移动设备充电，如智能手机、平板电脑和其他充电设备。
2. 移动电源的电路原理移动电源的电路原理包括以下几个关键组成部分：2.1 锂电池移动电源通常使用锂电池作为电能的存储介质。
锂电池具有高能量密度、长寿命和较小的体积，非常适合作为移动设备的电源。
2.2 充电电路移动电源需要一个充电电路来将外部电源（如电源适配器或电脑USB接口）的电能转换为存储在锂电池中的电能。
充电电路通常包括电源管理芯片、充电控制电路和电荷管理电路。
2.3 DC-DC变换器移动电源内部还包含一个DC-DC变换器，用于将存储在锂电池中的电能转换为适合移动设备充电的电能。
DC-DC变换器通常由一个升压变换器和一个降压变换器组成，以提供不同电压等级的输出。
2.4 USB接口移动电源通常配备一个或多个USB接口，以便连接到移动设备进行充电。
USB 接口可以通过充电电路和DC-DC变换器将电能传输给移动设备。
3. 移动电源的应用移动电源的应用广泛，特别是在以下几个方面：3.1 旅行和户外活动移动电源是旅行和户外活动的理想选择。
它可以提供备用电源，确保在没有电源插座的情况下，手机、相机和其他电子设备的持续使用。
3.2 紧急备用电源移动电源可以作为紧急备用电源，用于在断电或其他紧急情况下为手机、通讯设备和照明设备提供电能。
3.3 移动办公对于经常需要在路上工作的人们来说，移动电源可以确保他们的移动设备始终保持充电状态。
这对于销售人员、快递员和外勤工作人员来说尤为重要。
3.4 充电便利性移动电源为用户提供了一种灵活的充电方式。
用户可以在任何地方使用移动电源为自己的设备充电，无需寻找电源插座。
3.5 电力供应不稳定地区在一些电力供应不稳定的地区，移动电源可以作为主要的电源来源。
它可以帮助人们维持基本的电力使用，如照明和通信设备。
移动电源充电宝电路设计
移动电源充电宝电路设计文章目录设计需求了解移动电源接口输入保护电路锂电池保护电路设计锂电池充电电路设计锂电池Boost升压放电电路设计温馨提示：看过我之前文章的可以直接跳过一堆介绍的文字，直接看最后的原理图设计需求了解随着手机越来越普及，手机应用功能的增多，更有人提出移动办公时代的概念。
手机作为我们日常使用的便携式数码设备，已经成为我们生活的一部分。
但手机毕竟是电子产品，所有的电子产品都离不开供电的问题。
如果在一些时候，手机电量不足了大家肯定想到的是使用移动电源来临时给手机供电充电了。
其实不单单是手机，很多其他便携式设备都可以使用移动电源来供电。
那么对移动电源的设计就有了明确的需求了。
首先移动电源是要求可以长期储，便携，小巧。
这样我们的工程师们就想到了使用锂电池来做电量的储存，锂电池体积不是很大，相对储存电量的密度也比较大。
所以目前市场上使用的大都是锂电池。
当然，将来由于技术的发展，有可能选择燃料电池，或者核电，就像钢铁侠胸前的那个供电设备一样。
我们在选定核心为锂电池后，我们知道锂电池的各种特性需要设计更好的保护电路，这样锂电池才能使用的更长久和安全。
于是在使用到锂电池的地方必定要为锂电池设计保护电路。
另外，锂电池能多次重复使用，需要设计充电电路。
充满电后需要给其他设备供电，这样就需要设计对应的供电电路。
当然还有一些可有可无的指示电路等等。
针对锂电池的保护电路之前的文章也有讲解，有不清楚的朋友可以去我头条文章栏目查阅，这里再罗列下，锂电池保护电路至少需要做到，过充、过放、过流短路保护，充电时还要对其做过温保护控制。
锂电池的充电电路也是有严格要求步骤的，需要根据电池状态严格按照电池充电步骤进行充电。
对应锂电池的充电电路的介绍这里也不讲了，之前有文章做了讲解，不清楚的朋友还是那句老话，可以去我头条文章栏目查阅。
锂电池输出供电电路要根据实际情况，看你是给什么样的设备供电，有怎样的供电需求设计，一般都是设计成5V输出，因为现在大多数便携式设备都是不超过5V的充电器为其充电供电。
手机充电宝原理电路图
手机充电宝原理电路图如下：图中1MS为拨动开关：向上拨为照明。
中挡位为照明断开位置也是充电位置，向下为充电器充电输出及电源灯。
LED4～LED7为高亮度发光的二极管用作照明。
LED2绿色发光二极管作为电池充电指示。
LED3为用市电充电时作电源监视指示和照明。
该开关电源部分U1采用NcP1000P集成电路，引脚数据①脚为vcc、②脚为反馈、③、⑥、⑦、⑧脚为地端、④脚为启动电压输入端、⑤脚为环路。
U2EL817为光电耦合器．U3TL431和U1 NCP1000P及U2EL817组成稳压电路．又一个电路图亚力通万能充电器亚力通万能充电器是比较典型的一款手机充电器，它将市电220V电源经一支1N4007二极管整流后，送到变频、偶和变压器和三管（13001）、三极管C1815、Z1稳压管竺元件组成的振荡电路。
通过变压器次级绕组感应低压电源，经二极管整流、C4电容滤波后送到开关管（8550）然后输出，开关管受IC（YLT539）的控制，同时控制LED指示灯，以确定电池的充电程度。
较好的万能充还可以用光电偶合管反馈充电程度用以控制电源的输入（如科奈信手机万能充电器）。
请解释一下这张手机充电器的电路图，详细点，谢谢，附图是啊，本人基础比较差点，而且又扔下几年了，谢谢大家的回答帮助，感激不禁啊，可惜不能把分数没人都分一些，每个人回答的我都从中学到了不少东西，分数就给solank老师吧，他给我提供了很多开关电源的资料，同时也特别感谢一下rgbe2009老师向左转|向右转2010-04-05 11:23提问者采纳请hi我,详细回复你一个低成本的RCC开关电源,这种线路效率低一般最高80% 你可以找一些RCC开关电源看看,或是直接hi 我备注:这种线路频率不可能几百赫兹啦,一般都到10kHz 以上几百赫兹开关管,早就被发热干掉了。
手机充电宝原理电路图
手机充电宝原理电路图在充电宝中，一般会使用一节或多节锂电池组成电池组。
锂电池是一种具有较高能量密度和额定电压的电池，非常适合用于充电宝这样的便携式设备。
锂电池的额定电压通常为3.7伏，并且存储的能量由电池的电容量决定。
为了实现锂电池能量转化为手机所需的电能，充电宝中需要使用一个DC-DC转换器电路。
该电路可以将锂电池的电压升压或降压到手机所需的电压水平。
典型的手机所需电压为5伏，因此需要将锂电池的电压升压到5伏。
DC-DC转换器电路通常包括一个开关电源芯片和一些电感、电容和二极管等元件。
开关电源芯片负责控制电路的开关频率和占空比，以实现电能的转换。
电感和电容则用于存储和调整电流和电压，以确保稳定的输出。
在手机充电宝中，还包括一些其他的功能电路，比如电池管理电路和输出保护电路等。
电池管理电路主要负责监测锂电池的电压和电流，并保证充电和放电过程的安全和稳定。
输出保护电路则用于保护充电宝和充电设备，例如过流保护、过压保护和过温保护等。
为了方便用户使用，手机充电宝通常还会加入一些显示和控制元件，比如LED显示屏和按键开关等。
LED显示屏可以显示充电宝的剩余电量和充电状态，以供用户参考。
按键开关则可以控制充电宝的开关和其他功能，比如闪光灯和SOS功能等。
总结起来，手机充电宝的原理电路图主要包括锂电池组、DC-DC转换器、电池管理电路、输出保护电路和显示控制元件等。
其中，锂电池组用于存储能量，DC-DC转换器用于转换电能，电池管理电路和输出保护电路用于保证安全和稳定，显示控制元件用于方便用户使用。
整个电路通过合理的设计和控制，可以实现手机充电宝对手机等设备的高效充电。
移动电源的工作原理
移动电源的工作原理移动电源是一种便携式的充电设备，可以为各种电子设备如手机、平板电脑、蓝牙耳机等提供电力。
它通常由锂电池组成，具有充电和放电功能。
下面将详细介绍移动电源的工作原理。
1. 锂电池充电原理移动电源通常采用锂电池作为电源储存单元。
锂电池是一种化学电池，通过化学反应将电能转化为化学能进行储存。
当充电时，外部电源通过充电线连接到移动电源，电流流经电池，将电能转化为化学能，储存在电池中。
2. 充电保护电路移动电源内部配备了充电保护电路，用于监测和控制充电过程中的电流、电压和温度等参数。
充电保护电路能够自动切断充电电流，以防止过充和过放，从而延长电池的寿命和保护设备的安全。
3. 充电控制芯片移动电源的充电过程由充电控制芯片控制。
充电控制芯片能够根据电池的状态和外部电源的电压、电流等信息，调整充电电流和电压，以达到最佳的充电效果。
它还可以监测充电状态，当电池充满时自动停止充电，避免过充。
4. 电池管理系统移动电源还配备了电池管理系统，用于监测电池的状态和性能。
电池管理系统可以实时监测电池的电量、温度、电压等信息，并根据这些信息进行电池的保护和管理。
它能够提供电池的剩余容量显示，让用户清楚了解电池的使用情况。
5. 输出电路移动电源的输出电路用于将储存的电能转化为直流电，供给外部设备使用。
输出电路通常包括直流-直流转换器和稳压电路。
直流-直流转换器将电池提供的直流电转换为外部设备所需的电压和电流。
稳压电路能够保持输出电压的稳定性，防止因负载变化而引起的电压波动。
6. 输出保护电路移动电源内部还配备了输出保护电路，用于保护外部设备免受过电流、过电压和短路等问题的影响。
输出保护电路能够自动切断输出电路，以保护外部设备的安全。
7. 充电与放电效率移动电源的充电和放电效率是衡量其性能的重要指标。
充电效率指的是将外部电源的电能转化为电池的化学能的比例，通常在80%以上。
放电效率指的是将电池的化学能转化为外部设备所需的电能的比例，通常在90%以上。
简易手机移动电源控制电路设计课程设计毕设论文
沈阳航空航天大学课程设计（说明书）简易手机移动电源控制电路设计班级/ 学号学生姓名指导教师沈阳航空航天大学课程设计任务书课程名称电子技术课程综合设计课程设计题目简易手机移动电源控制电路设计课程设计的内容及要求：一、设计说明与技术指标简易手机移动电源控制电路设计，技术指标如下：①电路能够对3.3V锂离子电池进行充电；②输出电压为5V；③充电时充电指示灯亮；④用4个发光二极管显示电量。
二、设计要求1．在选择器件时，应考虑成本。
2．根据技术指标，通过分析计算确定电路和元器件参数。
3．画出电路原理图（元器件标准化，电路图规范化）。
三、实验要求1．根据技术指标制定实验方案；验证所设计的电路，用软件仿真。
2．进行实验数据处理和分析。
四、推荐参考资料1. 童诗白，华成英主编．模拟电子技术基础．[M]北京：高等教育出版社，2006年五、按照要求撰写课程设计报告成绩指导教师日期一、概述移动电源，也叫“外挂电池”、“外置电池”、“后备电池”、“数码充电伴侣”、“充电宝”。
手机移动电源是一种集供电和充电功能于一体的便携式充电装置的电能存储器，可以给手机等数码设备随时随地充电或待机供电。
一般由聚合物锂离子电芯作为储电载体。
区别于产品内部配置的电池，也叫e电源，外挂电池。
一般配备多种电源转接头，通常具有大容量、多用途、体积小、寿命长和安全可靠等特点，是可随时随地为普通功能手机、PDA、GPS导航仪、PSP、DV、USBXI和智能手机等多种数码产品供电或待机充电的功能产品。
容量一般为5000-8000mAh。
“移动电源”这个概念是随着数码产品的普及和快速增长而发展起来的，其定义就是：方便易携带的随身电源。
针对数码产品功能日益多样化，使用更加频繁，与我们日常生活的关联也越来越密切，如何提高数码产品的使用时间、方便人们的生活、及时补充电量、发挥其最大功用的重要性就更加刻不容缓。
而移动电源，就是针对并解决这一问题的最佳方案，随身携带一个移动电源，就可以随时随地为多种数码产品充电。
移动电源的工作原理
移动电源的工作原理移动电源是一种便携式的充电设备，可以为各种电子设备如手机、平板电脑、蓝牙耳机等提供电力供应。
它的工作原理主要涉及电池、电路和控制模块。
1. 电池移动电源通常采用锂离子电池作为能量储存器。
锂离子电池具有高能量密度、轻巧、长寿命等优点，非常适合移动电源的使用。
电池的容量决定了移动电源可以提供的电力容量，常见的容量有10000mAh、20000mAh等。
2. 电路移动电源的电路主要由输入电路、输出电路和保护电路组成。
输入电路：用于接收外部电源（如电源适配器或USB接口）的电能，并将其转化为适合电池充电的电流和电压。
输入电路通常包括整流器、滤波器和充电管理芯片等组件。
输出电路：用于将储存在电池中的电能转化为适合各种设备充电的电流和电压。
输出电路通常包括升压转换器、稳压器和输出接口等组件。
保护电路：用于保护移动电源和连接的设备免受过充电、过放电、短路和过流等情况的损害。
保护电路通常包括过压保护、欠压保护、过流保护和温度保护等功能。
3. 控制模块移动电源的控制模块负责监测电池的电量、温度和输入输出电流等参数，并根据需要进行相应的调节和控制。
控制模块通常由微处理器和相关传感器组成，可以实现电池的充电管理、电量显示、充电输出等功能。
移动电源的工作流程如下：1. 当移动电源连接到外部电源时，输入电路将外部电源的电能转化为适合电池充电的电流和电压，并通过保护电路对电池进行充电管理和保护。
2. 当外部电源断开时，移动电源进入输出模式。
电池的电能通过输出电路转化为适合设备充电的电流和电压，并通过控制模块对输出电流和电压进行调节和控制。
3. 在移动电源工作过程中，控制模块会监测电池的电量，当电量低于一定阈值时，移动电源会发出警告并停止输出，以保护电池免受过放电的损害。
4. 移动电源还可以通过输出接口为设备提供直流电源，供设备充电或供电使用。
总结：移动电源的工作原理主要涉及电池、电路和控制模块。
电池作为能量储存器，提供电源供应；电路包括输入电路、输出电路和保护电路，实现电能的转换和保护；控制模块负责监测和控制电池的状态和输出。
充电宝电路原理及维修方法解析
充电宝电路原理及维修方法解析引言充电宝现在已经成为我们日常生活中不可或缺的设备，能够为手机、平板电脑等电子设备提供便携式的充电功能。
但随着使用时间的增加，充电宝的电路可能会出现故障。
了解充电宝的电路原理和维修方法，可以帮助我们快速解决充电宝故障问题。
本文将介绍充电宝的电路工作原理，并提供常见故障的维修方法。
充电宝电路原理充电宝的电路主要分为充电控制电路和供电输出电路两部分。
充电控制电路充电控制电路是用来管理电池充电过程的部分。
一般包括以下组件：1.充电芯片：负责控制电池的充电过程，并提供充电电流调整功能。
2.锂电池：作为储存能量的装置，供电输出时释放能量。
3.充电保护器：用于监控和保护充电宝的充电过程，包括过充保护、过放保护、过流保护等。
充电宝的充电控制电路一般都采用了先进的集成电路，通过集成电路内部的控制逻辑和电源管理功能来实现对充电过程的管理。
供电输出电路供电输出电路是充电宝为外部设备（如手机、平板电脑等）提供电能的部分。
主要包括以下组件：B输出接口：用于连接外部设备，提供电能输出。
2.DC-DC变换器：将充电宝的电池电压进行升压或降压，以适应外部设备的需求。
3.电流传感器：用于监测输出电流，以保证电流稳定，并避免过流问题。
充电宝的供电输出电路通过DC-DC变换器将电池电压调整到外部设备所需的电压，并通过USB输出接口将电能传输给外部设备。
充电宝常见故障及维修方法充电宝无法充电如果充电宝无法正常充电，可能是以下几个原因导致：1.充电线松动或损坏：检查充电线是否插紧，是否有损坏。
2.充电接口脏污：使用棉签擦拭充电接口，清除脏污。
3.充电芯片故障：如果排除了充电线和接口的问题，充电芯片可能出现故障。
可以找专业修理人员进行检修或更换。
充电宝无法正常供电如果充电宝无法正常为外部设备供电，可能是以下几个原因导致：1.充电宝电池电量耗尽：检查充电宝是否还有电量，如果没有电量则需要充电。
2.充电宝供电线路故障：检查充电宝的供电线路是否断开或损坏，可以找专业修理人员进行检修。
一节干电池制作升压电路，0.8V升压到5.5V，自己做充电宝移动电源
一节干电池制作升压电路，0.8V升压到5.5V，自己做充电宝移动电源一：升压电路电源应用用一节干电池作为输入，经过升压后可以作为以下电子设备移动电源用，也可以作为充电宝。
相当方便，电路简单，容易制作。
应用范围：手机、MP3、MP4、PDA、电子词典、电子学习机、DSC、LCD 显示屏、便携设备、射频标签，无线设备等等。
升压电路二：电路功能输入电压：0.8－1.5V，输出电压： 5.5 V三：电子元器件参数选择1、C1: 陶瓷电容10uF/4V。
2、C2:陶瓷电容1uF/10V。
3、C3:陶瓷电容10uF/10V。
4、C4: 陶瓷电容10pF/10V，5、C5:胆电容或电解电容 220uF/10V。
6、R1: 金属膜电阻（贴片电阻）1.8M，电阻值精度1%，精度越高，输出电压的精度越高。
7、R2: 金属膜电阻（贴片电阻）530K，电阻值精度1%，精度越高，输出电压的精度越高。
8、R3:碳膜电阻（贴片电阻）100Ω，电阻值精度5%。
9、R4: 金属膜电阻（贴片电阻）0～0.68Ω，推荐值0.6Ω，电阻值精度1%，精度越高，输出电流的精度越高。
10、R5: 碳膜电阻（贴片电阻）560Ω，电阻值精度5%。
11、R6: 100Ω，电阻值精度1%，精度越高，输出电流的精度越高。
12、Q1: 场效应管（NMOS）ST2300TA。
13、Q2:三极管 9013 /8050。
14、D1:肖特基二极管SS14，SS24。
15、D2:开关二极管 1N4148。
16、LED1：发光二极管。
17、L1:电感 3.3uH/0.1Ω，饱和电流>2A,DCR越小效率越高。
18、IC：升压集成电路，高效率升压DC/DC转换器。
四：电路调试注意事项1、输入端寄生电阻会导致效率降低，输出端寄生电阻会使观测到的充电电流偏低，而实际应用中这些因素都是不存在的。
所以在测试输入/输出端电流时，安培表请使用20A档，即保证安培表内阻最小，并尽量用最短而粗的线。
移动电源的工作原理
移动电源的工作原理引言概述：移动电源是一种便携式的充电设备，能够为各种电子设备提供电力。
它已经成为我们日常生活中不可或缺的一部分。
本文将详细介绍移动电源的工作原理，包括电池储能、充电和输出电力的过程。
一、电池储能1.1 锂离子电池移动电源通常采用锂离子电池作为储能装置，因为它具有高能量密度、轻量化和长寿命的特点。
锂离子电池由正极、负极、电解质和隔膜组成。
正极材料通常是氧化物，如锰酸锂、钴酸锂或磷酸铁锂。
负极材料则是石墨。
电池内部的电解质是一种可导电的液体或固体。
1.2 充电过程移动电源通过充电接口连接电源适配器，将电能转化为化学能，储存在锂离子电池中。
充电过程中，电源适配器提供恒定的电压和电流，通过充电管理芯片对电池进行控制和保护。
充电管理芯片负责监测电池的电压和温度，并根据需要调整充电电流和电压，以确保电池的安全和寿命。
1.3 电池保护机制为了保护电池免受过充、过放和短路等问题的影响，移动电源还配备了多种保护机制。
例如，过充保护会在电池充满后自动停止充电，以防止过充导致电池损坏。
过放保护则会在电池电量过低时自动切断输出，以避免过度放电。
此外，短路保护还可以在电路短路时切断输出，保护电池和连接设备的安全。
二、充电过程2.1 输入电源移动电源可以通过不同的方式进行充电，例如插座充电、USB接口充电或太阳能充电。
插座充电是最常见的方式，用户只需将电源适配器插入插座，然后将移动电源与适配器连接即可。
USB接口充电则可以通过连接电脑、充电宝或其他充电设备来实现。
太阳能充电则是利用太阳能板将太阳能转化为电能，供移动电源充电使用。
2.2 充电管理在充电过程中，充电管理芯片会对输入电源进行检测和管理。
它会监测输入电压和电流，并根据移动电源的需求调整充电参数。
例如，当输入电压过高或过低时，充电管理芯片会自动调整电压以适应电池的充电需求。
此外，充电管理芯片还可以对输入电流进行限制，以保护充电电路和电池。
2.3 充电指示灯为了方便用户了解充电状态，移动电源通常还配备了充电指示灯。
移动电源的工作原理
移动电源的工作原理移动电源是一种便携式的充电设备，可以为各种移动设备如手机、平板电脑、蓝牙耳机等提供电力。
它的工作原理主要涉及电池、充电管理芯片和输出电路。
1. 电池：移动电源通常采用锂离子电池作为电源，因为锂离子电池具有高能量密度、长寿命和较低的自放电率等优点。
电池的容量决定了移动电源可以为设备提供的电力量。
常见的电池容量有10000mAh、20000mAh等。
2. 充电管理芯片：移动电源内部配备了充电管理芯片，主要负责对电池进行充电和放电的管理控制。
该芯片能够监测电池的电压和电流，并根据设备的需求进行智能调节。
当移动电源插入电源适配器时，充电管理芯片会对电池进行充电，并在电池电量达到一定水平时停止充电，以避免过充。
当移动电源连接设备时，充电管理芯片会根据设备的充电需求，调节输出电流和电压，以实现最佳的充电效果。
3. 输出电路：移动电源的输出电路将储存在电池中的电能转换为直流电，并通过USB接口输出给设备进行充电。
输出电路通常包含DC-DC变换器和电压稳定器。
DC-DC变换器将电池的直流电压转换为设备所需的电压，常见的有5V、9V、12V 等。
电压稳定器则负责将输出电压稳定在设定值，以保证设备充电时的稳定性和安全性。
移动电源的工作流程如下：1. 充电：将移动电源插入电源适配器的USB接口，通过充电管理芯片对电池进行充电。
充电管理芯片会监测电池的电压和电流，当电池电量达到一定水平时，停止充电以避免过充。
2. 充电指示灯：移动电源通常配备了充电指示灯，用于显示充电状态。
当移动电源正在充电时，指示灯会亮起，当充电完成后，指示灯会熄灭。
3. 输出电流和电压调节：当移动电源连接设备时，充电管理芯片会根据设备的充电需求，调节输出电流和电压。
通常情况下，移动电源会自动识别设备的最大充电电流，以实现最快速度的充电效果。
同时，电压稳定器会将输出电压稳定在设定值，以保证设备充电时的稳定性和安全性。
4. 充电效率：移动电源的充电效率是指输入电能与输出电能之间的转换效率。
人教版九年级物理全一册《15.3串联和并联》同步练习题(带参考答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是A．只能将两盏灯并联B．只能将两盏灯串联C．两盏灯可以是串联，也可以是并联D．以上说法都不正确2．常用智能手机是通过指纹开关S1或密码开关S2来解锁的。
任一方式解锁前S3是闭合的，当任一方式3次解锁失败后，开关S3就会断开而暂停手机解锁功能。
若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（）A．B．C．D．3．如图所示是某小区的门禁系统。
车辆通过门禁系统识别后，若为内部车辆，道闸自动抬起，车辆进入小区；若为外来车辆，需在岗亭登记，由保安手动按下闸机，车辆才能进入小区。
若将门禁系统和闸机看做开关，下列设计的四个电路中正确的是（）A．B．C．D．4．击剑比赛中，若甲方的剑击中乙方导电服时，乙方指示灯亮（甲方的剑相当于图中的开关“S甲”，控制乙方指示灯“L乙”），反之亦然．图中能反映此工作原理的电路图是（）A．B．C．D．5．如图是玩具汽车的电路图，以下有关说法中正确的是()A．开关S1控制整个电路B．开关S1控制电动机C．开关S1控制灯泡D．开关S2控制电动机6．老师给小龙一个密封盒，其表面可见两个开关S1、S2和两盏灯L1、L2。
为了探究开关和灯在密封盒内是如何连接的，小龙进行了如下操作：先闭合S1，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，两灯都熄灭。
符合上述实验结果的连接方式为（）A．B．C．D．7．在如图所示的电路中，闭合开关，电源会发生短路的是（）A．B．C．D．8．下列关于电路的说法正确的是（）A．在串联电路中开关位置不同，其控制作用也不同B．在并联电路中，支路开关控制本支路用电器C．开关在电路中必须接在电源正极和用电器之间，才能控制用电器D．电动自行车的电机与喇叭之间是串联的二、填空题9．如图所示是手机移动电源（俗称充电宝），给充电宝充电时，充电宝充当的是电路中的（选填“电源”、“用电器”或“开关”）：充电宝的两个输出端的连接方式是联。
充电宝线路原理
充电宝线路原理充电宝线路原理是指充电宝内部的电路结构和工作原理。
首先需要明确的是，充电宝的主要作用是为移动设备如手机、数码相机、平板电脑等提供电源储备，使这些设备在外出或旅行时可以随时得到充电，而充电宝线路就是实现这一作用的核心。
充电宝线路主要由以下几个部分组成：电芯、电路板、保护板、指示灯和接口等。
其中，电芯是充电宝的核心部件，其质量好坏直接影响到充电宝的性能和寿命。
电路板则是控制整个充电宝内部电路工作的主要组件，它包含有充电管理芯片、升压芯片、输出管理芯片等部分。
保护板则是针对电芯进行保护的组件，主要起着过充、过放、过流、短路等保护作用。
指示灯则是充电宝充电状态的显示器，能够显示目前充电宝的电量和充电状态。
接口则是连接充电宝和外部设备的通道。
下面我们具体来看一下充电宝线路原理的实现细节。
首先，在使用充电宝时，用户需要将外部设备如手机等的充电接口连接到充电宝输出接口，然后按下电源开关即可开始充电。
此时外部设备将受到充电宝提供的电源供电，充电宝自身的LED指示灯也会显示其充电状态。
在充电宝内部，充电宝电路板接收到外部设备连接信号后，将会通过芯片控制升压芯片进行升压操作，将电芯内部电压升高至外部设备所需的电压，并输出到充电宝的输出口，让外部设备通过连接线来接收电源输出。
在这个过程中，通过输出芯片来掌握控制状态和功率传输的方法，从而为输出和电池的保护层提供有效保护。
当外部设备充电完成或与充电宝断开连接后，充电宝的电路板会判断充电回路是否断开，如果没有，则会自动停止充电，等待下一次充电任务。
而当充电宝内部的电池电量过低时，保护板会自动切断电路，这是为了保护电芯免受过度放电造成的损害。
总之，充电宝线路原理的核心就是将电池储能、芯片控制和保护等多个部分有机地结合起来，提供便携式电源的同时尽可能满足各种安全、便携、实用和有效的需求。
经过多年的研发和生产，充电宝现已成为人们生活和出行的必备品，而充电宝线路原理的优化和改进也将成为未来发展的重要趋势。
移动电源的工作原理
移动电源的工作原理移动电源，也称为便携式充电宝，是一种能够为移动设备如智能手机、平板电脑、蓝牙耳机等提供电力的便携式设备。
它的工作原理主要涉及电池、电路和充电管理系统。
1. 电池：移动电源内部通常采用锂离子电池作为能量储存单元。
锂离子电池具有高能量密度、轻量化和长寿命的特点，非常适合用于移动电源。
2. 电路：移动电源内部有多个电路模块，包括充电模块、放电模块和保护模块。
- 充电模块：当移动电源需要充电时，充电模块负责将外部电源的直流电转换为适合电池充电的电压和电流。
充电模块通常包括整流器、稳压器和充电管理芯片，能够实现高效率的充电。
- 放电模块：当移动设备需要充电时，放电模块负责将储存在电池中的电能转换为适合移动设备充电的电压和电流。
放电模块通常包括DC-DC变换器和输出管理芯片，能够提供稳定的输出电压和电流。
- 保护模块：为了保证移动电源和移动设备的安全，移动电源内部还配备了保护模块。
保护模块能够监测电池的电压、电流和温度等参数，一旦发现异常情况，如过充、过放、过流和过温等，保护模块将立即切断电路，以保护电池和移动设备的安全。
3. 充电管理系统：移动电源通常还配备了充电管理系统，用于监测和管理充电过程。
充电管理系统可以根据电池的状态和充电需求，智能调节充电电流和充电时间，以提高充电效率和延长电池寿命。
移动电源的使用流程如下：1. 充电：将移动电源连接到外部电源，通过充电模块将外部电源的直流电转换为适合电池充电的电压和电流。
充电期间，充电管理系统会监测电池的状态，并根据需要调节充电电流和充电时间。
2. 放电：将移动电源连接到移动设备，通过放电模块将储存在电池中的电能转换为适合移动设备充电的电压和电流。
放电期间，保护模块会监测电池和移动设备的状态，并在出现异常情况时切断电路，以保护电池和移动设备的安全。
3. 充电管理：移动电源内部的充电管理系统会根据电池的状态和充电需求，智能调节充电电流和充电时间，以提高充电效率和延长电池寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
迷你香水手机移动电源：（六祖故乡人编）
元件：二极管SS24：（40V 2A 肖特基）；集成电路：FM6316CE（电源管理IC、移动电源专用管理IC）：
：
一、概述FM6316CE是一款应用于移动电源，集成了锂电池充电管理，DC-DC升压限流，及负载检测功能于一体的便携式电源管理IC。
FM6316CE集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，并含有充电过程及充电结束状态指示灯；系统在充电状态下会关闭输出放电路径；当外部输入电源去掉时，FM6316CE由电池向外部设备供电，若没有检测到外部设备的接入，则系统进入待机状态，整个系统待机电流为16uA。
恒流充电电流通过外加电阻编程。
FM6316CE具有多重保护设计，包括负载过流保护，充电时防倒灌保护，短路保护，软启动保护，过温及欠压保护等。
二、特点 外围电路简单； 内置充电转灯功能； 空载检测关断功能； 待机电流16uA； 涓流/恒流/恒压三段式充电； IC升压效率高达90%； 负载过流及短路保护； 恒流充电电流值可外部编程； 封装形式： ESOP-8。
三、产品应用 移动电源； IPAD及其他数码设备备用电源。
四、内部框图：
六、引脚图及引脚说明（六祖故乡人编）
推荐工作条件：
输入电压：3V~5.5V
环境温度：-20℃~85℃
正常工作参数（除非特别说明，否则Vcc=5V，VBA T=3.8V，T=25℃）
（六祖故乡人编）
八、外围器件的选择
电感的选择
在给定输入电压Vin和输出电压V out，时钟频率一定的情况下，电流纹波随电感的值增大而减小，电感值较大的电感可以减小电流纹波，对于1A升压的系统，推荐使用4.7uH的电感。
电容的选择
电池两端需要接一个电容，容值大于等于10uF。
PROG引脚电阻选择
PROG引脚可设置恒流充电电流和进行充电电流监测。
从PROG 引脚连接一个外部电阻到地端可以对充电电流进行编程。
在预充电阶段，此管脚的电压被调制在0.1V；在恒流充电阶段，此管脚的电压被固定在1V。
在充电状态的所有模式，测量该管脚的电压都可以根据下面的公式来估算充电电流：IBAT=(VPROG/RPROG)×1200
2 3
九、应用电路图
十、封装尺寸图
十一、移动电源方案（二合一硬件5V/1A）1、电路图：
11 2、 PCB 图：
