门和窗构造
合集下载
建筑构造--门和窗
门的开启方式
窗的开启形式
平开门
移门
立轴转门
旋转门
折叠门
卷帘门
升降门
中悬窗及固定扇组合
平移窗
上悬窗
平开窗
平移百叶窗
上悬窗
中悬窗及上 下推拉窗
门窗开启线画法 按照相应的制图规范规定,在建筑立面图上,用细实线表示门窗 扇朝外开,用虚线表示其朝里开。线段交叉处是门窗开启时转轴 所在位置,而非把手所在位置。门窗扇若平移,则用箭头来表示
门的五金主要有把手、门锁、铰链、闭门器和门挡等
窗的五金有铰链、风钩、插销、拉手以及导轨、转轴、 滑轮等
各式铰链
平移式滑杆
各式门窗锁
各式定门器
第7章 门和窗 7.3 门窗开启方式及门窗开启线
●门的开启方式——单向平开、双向平开、推拉、折叠、旋 转、升降、卷帘、上翻等
●窗的开启方式——固定、平开、悬窗(上悬、中悬、下 悬)、立转、推拉、折叠等
●门窗框——门窗与建筑墙体、柱、梁等构件联接的部分, 起固定作用,还能控制门窗扇启闭的角度
门框构成
门窗框又称作门窗樘,一 般由两边的垂直边梃和自 上而下分别称作上槛、中 槛(又称作中横档)、下 槛的水平构件组成
贴脸板
沥青麻丝 筒子板 (a)
门框
木压条
墙面粉刷
(b)
(c)
门框位置、门贴脸板及筒子板
对门的形式和开启方向的要求
❖ 面积大于60m2,且人数超过50人的公共房间、有爆炸危 险的实验室,必须外开
❖ 有防风沙、保温要求且出入频繁的房间:可以采用转 门或弹簧门
❖ 幼儿园:不宜设弹簧门 ❖ 影剧院的要求:严禁使用推拉门、折叠门、转门、应
采用双肩外开门,净宽不小于1.4m ❖ 对于人数较少的房间,为了避免影响走廊的交通,一
建筑构造门和窗
门和窗的清洁与保养
定期清洁
定期对门和窗户进行清洁 ,以保持其外观整洁和延 长使用寿命。
润滑保养
定期对门和窗的机械部件 进行润滑ቤተ መጻሕፍቲ ባይዱ养,以防止生 锈和保证其正常运转。
紧固件检查
定期检查门和窗的紧固件 是否松动,如发现松动应 及时紧固。
门和窗的维修与更换
损坏维修
对于门和窗因使用或自然因素 造成的损坏,应及时进行维修
或更换。
密封性检查
定期检查门和窗的密封性能, 如发现密封条老化或损坏应及
时更换。
安全性维修
对于影响安全的损坏应及时进 行维修或更换,以保证人员安
全。
门和窗的改造与升级
节能改造
为了提高建筑物的节能性能,可以对门和窗进行节能改造,如增 加保温材料或更换节能玻璃。
外观升级
为了提高建筑物的外观效果,可以对门和窗进行外观升级,如增 加装饰线条或更换新型材料。
门和窗安装的基本要求
精确测量
对门和窗的尺寸和位置进行精 确测量,确保安装位置的准确
性和合理性。
选择合适的材料
根据使用需求和建筑要求选择合 适的门和窗材料,如木材、金属 、玻璃等。
确定开启方式
根据使用需求和建筑风格确定合适 的开启方式,如平开、推拉、旋转 等。
门和窗安装的工艺流程
准备工作
根据设计图纸和现场实际情况进行准 备工作,包括测量、划线、固定安装 位置等。
通玻璃、中空玻璃、Low-E玻璃等。
平开窗
平开窗可以向外或向内打开,便于清理和 更换玻璃。适用于需要良好通风和采光的
建筑。
推拉窗
推拉窗可以左右或上下滑动开启,便于通 风和换气。适用于各种建筑,如住宅、办 公室、厂房等。
房屋建筑学第11章门和窗的构造
门窗框与洞口墙间的缝隙用柔软保温材 料填实,再用密封胶封缝,以提高其密 封性。
1 塑料门窗
1 塑料门窗
三、彩板门窗
以彩色镀锌钢板经机械加工而成的门窗。 自重轻、硬度高耐腐蚀等优点。
第11章 门和窗的构造
门在房屋建筑中的作用主要是交通联 系,并兼采光和通风;
窗的作用主要是采光、通风及眺望。
在不同情况下,门和窗还有分隔、保 温、隔声、防火、防辐射、防风沙等要 求。
一、门的作用
水平交通 通风
采光
防火
疏散
装饰
采光
传递
二、窗的作用
装饰
观察
眺望
通风
门窗在建筑立面构图中的影响也较大,它的 尺度、比例、形状、组合、透光材料的类型 等,都影响着建筑的艺术效果。
(5)防爆门
2 窗的作用
(1)普通侧窗
平开窗
(2)高窗
(3)天窗
11.2.2 按材料分类
1、木门窗
2 钢门窗
3 铝合金门窗
4 塑钢门窗
11.2.3 按开启方式分类
1、门的开启方式 平开门(弹簧门)、推拉门、折叠门、
旋转门、卷帘门、上翻门
门的开启形式 (a)平开门;(b)弹簧门;(c)推拉门;(d)折叠门;
(1)固定窗
(2)平开窗
平开窗构造简单。开启灵活,制作维修 均方便,是民用建筑中使用最广泛的窗。
平开窗
2024年7月18日12时27分
(3)推拉窗
分水平推拉和 垂直推拉两种。
推拉窗
(4)悬窗
分为上悬窗、中悬窗和下悬窗。 上悬窗一般向外开防雨好,但通风效果
不佳。 下悬窗向内开,通风较好,不防雨。 中悬窗开启时窗扇上部向内,下部向外,

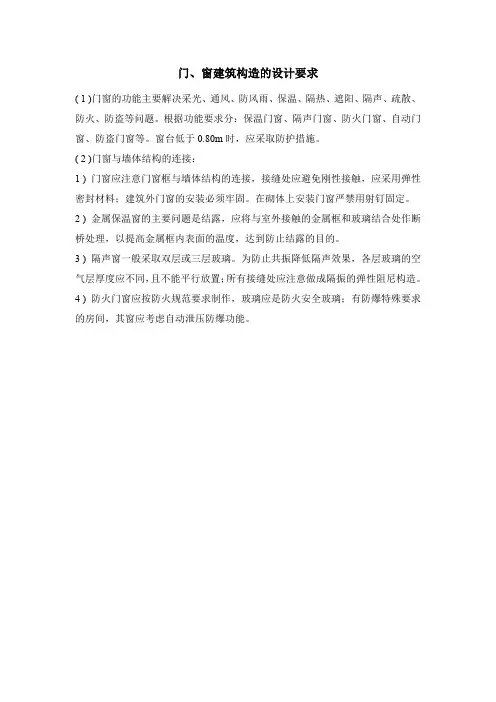

门、窗建筑构造的设计要求
门、窗建筑构造的设计要求
( 1 )门窗的功能主要解决采光、通风、防风雨、保温、隔热、遮阳、隔声、疏散、防火、防盗等问题。
根据功能要求分:保温门窗、隔声门窗、防火门窗、自动门窗、防盗门窗等。
窗台低于0.80m时,应采取防护措施。
( 2 )门窗与墙体结构的连接:
1 ) 门窗应注意门窗框与墙体结构的连接,接缝处应避免刚性接触,应采用弹性密封材料;建筑外门窗的安装必须牢固。
在砌体上安装门窗严禁用射钉固定。
2 ) 金属保温窗的主要问题是结露,应将与室外接触的金属框和玻璃结合处作断桥处理,以提高金属框内表面的温度,达到防止结露的目的。
3 ) 隔声窗一般采取双层或三层玻璃。
为防止共振降低隔声效果,各层玻璃的空气层厚度应不同,且不能平行放置;所有接缝处应注意做成隔振的弹性阻尼构造。
4 ) 防火门窗应按防火规范要求制作,玻璃应是防火安全玻璃;有防爆特殊要求的房间,其窗应考虑自动泄压防爆功能。
识图与构造(第8章门与窗)
第8章 门与窗
8.1 概述 8.2 门的分类与构造 8.3 窗的分类与构造
§8-1:概述
一、门窗的作用
1.门的作用
内外联系(交通和疏散)、围护和分隔空间、 建筑立面装饰和造型,并兼有采光和通风要求。
2.窗的作用
采光、通风、围护和分隔空间、联系空间(观 望和传递)、建筑立面装饰和造型以及在特殊情况 下交通和疏散等。
2)湿度大的房间不宜选用纤维板门或胶合板门; 3)大型营业性餐厅至备餐间的门,宜做成双扇弹簧 门,带玻璃。 4)体育馆内运动员经常出入的门,门扇净高不低于 2200mm。 5)托幼建筑的儿童用门,不得选用弹簧门。 6)若无隔音要求的门,不得设置门槛。
§8-1:概述
⑵门的布置
1)两个相邻并经常开启的门,应避免开启时相互碰撞。 2)向外开启的平开外门,应有防止风吹碰撞的措施。 3)门开向不宜朝西或朝北。 4)门框立口宜立墙内口、墙外开,也可立中口。 5)凡无间接采光通风要求的套间内门,不许设腰窗, 也不需设纱窗。 6)经常出入的外门宜设雨篷,雨篷下如设吸顶灯,应 防止被外门扇碰碎。 7)变形缝外不得利用门框盖缝,门扇开启时不得跨缝。 8)住宅内门位置和开向,应结合家具布置考虑。
§8-1:概述
门的尺寸应遵守国家标准《建筑门窗洞口尺寸系列》 ⑴门的宽度:一般房间门洞口宽度最小为900mm,
厨房、浴室、厕所等辅助房间门洞的宽度可窄些, 最小为750mm。门洞口较窄时可开一扇门,
1200~ 1800mm的门洞,应开双扇门。宽度在2100mm以
上 时,则做成三扇、四扇门或双扇带固定扇的门。
5.按门扇的开启方式不同可分为: ⑴平开门:水平开启的门。特点是构造简单,开启
灵活,安装和维修方便,是建筑中使用最广泛的门。
8.1 概述 8.2 门的分类与构造 8.3 窗的分类与构造
§8-1:概述
一、门窗的作用
1.门的作用
内外联系(交通和疏散)、围护和分隔空间、 建筑立面装饰和造型,并兼有采光和通风要求。
2.窗的作用
采光、通风、围护和分隔空间、联系空间(观 望和传递)、建筑立面装饰和造型以及在特殊情况 下交通和疏散等。
2)湿度大的房间不宜选用纤维板门或胶合板门; 3)大型营业性餐厅至备餐间的门,宜做成双扇弹簧 门,带玻璃。 4)体育馆内运动员经常出入的门,门扇净高不低于 2200mm。 5)托幼建筑的儿童用门,不得选用弹簧门。 6)若无隔音要求的门,不得设置门槛。
§8-1:概述
⑵门的布置
1)两个相邻并经常开启的门,应避免开启时相互碰撞。 2)向外开启的平开外门,应有防止风吹碰撞的措施。 3)门开向不宜朝西或朝北。 4)门框立口宜立墙内口、墙外开,也可立中口。 5)凡无间接采光通风要求的套间内门,不许设腰窗, 也不需设纱窗。 6)经常出入的外门宜设雨篷,雨篷下如设吸顶灯,应 防止被外门扇碰碎。 7)变形缝外不得利用门框盖缝,门扇开启时不得跨缝。 8)住宅内门位置和开向,应结合家具布置考虑。
§8-1:概述
门的尺寸应遵守国家标准《建筑门窗洞口尺寸系列》 ⑴门的宽度:一般房间门洞口宽度最小为900mm,
厨房、浴室、厕所等辅助房间门洞的宽度可窄些, 最小为750mm。门洞口较窄时可开一扇门,
1200~ 1800mm的门洞,应开双扇门。宽度在2100mm以
上 时,则做成三扇、四扇门或双扇带固定扇的门。
5.按门扇的开启方式不同可分为: ⑴平开门:水平开启的门。特点是构造简单,开启
灵活,安装和维修方便,是建筑中使用最广泛的门。
门和窗的构造
对一般民用建筑用窗,各地均有通用图集,各类 窗的高度与宽度尺寸通常采用扩大模数3M数列作 为洞口的标志尺寸。
2023/11/19
第12章门窗构造
2、窗的组成
房屋建筑学
窗一般由窗框、窗扇和五金零件组成(图 6.2)
窗框是窗与墙体的连接部分,由上框、 下框、边框、中横框和中竖框组成。
窗扇是窗的主体部分,分为活动扇和固 定扇两种,一般由上冒头、下冒头、边梃和 窗芯组成骨架,中间固定玻璃、窗纱或百叶。
• 弹簧门的开启方式与普通平开门相同,所 不同处是以弹簧铰链代替普通铰链。为避 免人流相撞,门扇或门扇上部应镶嵌玻璃。
2023/11/19
第12章门窗构造
②弹簧门
房屋建筑学
2023/11/19
第12章门窗构造
房屋建筑学
2023/11/19
第12章门窗构造
推拉门 开启时门扇沿轨 道向左右滑行,通 常为单扇和双扇。 推拉门开启时不 占空间,受力合 理,不易变形, 但在关闭时难于 严密,构造亦较 复杂。在民用建 筑中一般采用轻 便推拉门分隔内 部空间。 开启速度慢
平开门
是水平开启的门, 它的铰链装于门 扇的一侧与门框 相连,使门扇围 绕铰链轴转动。 平开门构造简单, 开启灵活,加工 制作简便,易于 维修,是建筑中 使用最广泛的门。
①平开门
2023/11/19
房屋建筑学
第12章门窗构造
①平开门
房屋建筑学
2023/11/19
第12章门窗构造
②弹簧门
房屋建筑学
• 材料分为:
– 木、钢、铝合金、塑钢
2023/11/19
第12章门窗构造
①平开窗
房屋建筑学
• 平开窗构造简单。开启灵活,制作维修 均方便,是民用建筑中使用最广泛的窗。
建筑构造第七章7窗与门
❖ (5)推拉窗 窗扇可以左右推拉的窗,不占用 空间,借助导槽滑动,构造较平开窗复杂, 开启后双层窗扇重叠,故不可能全部开启。 推拉窗适用于收发、询问和小物件传递。
❖ (6)上推窗(也称扯窗) 窗扇沿边框内侧导 槽向上提拉而开启,构造比较复杂,可不设 下框而直落窗台板,是最便于使用的传递窗 ,如售饭、取药、行包寄存等。
❖ (4)窗扇 窗扇宜选用红松木并经烘干后制作,以防变形。窗 扇由边梃、上下冒头和窗芯窗棂)组成。其截面尺寸厚度均 为35~42mm,冒头和边梃的宽度为55~60mm,有的下冒 头需加宽,以便安装披水板。窗芯宽为30~40mm。边梃、 冒头和窗芯均在外侧铲出玻璃口,宽度为12—15mm,深度 为8—12mm,以便镶嵌玻璃。内侧加工成各种线脚,以减 少遮光和增加美观(图7 -8)。
❖ 2、按开启方式分类(图7-2)
❖ (1)固定窗 即不能开启的窗,可做成固定扇或将玻璃直接镶
在窗框上。固定窗只可采光而不能通风,可用在门窗亮子、 走廊间接采光和一般不需开启的部位。
❖ (2)平开窗 是最常用的一种开启方式,窗扇一侧用铰链(折 页)与窗框相连,开启关闭十分方便。平开窗又分单层内开 、单层外开、双层内外开、双层全内开等几种方式。一般建 筑多用外开窗,有利于防止雨水流入,不占室内空间,但擦 拭和更换玻璃不很方便,因此,多层、高层建筑和中小学教 学楼三层以上的外窗宜使用内开窗,以保证擦拭和维修的安 全。
❖ 平开木窗的窗扇间对口缝应做成斜错口缝,以防风雨和保温, 必要时还可在外侧或内外侧加设盖口条,效果更好(图79)。
❖ (5)窗框、中横档与窗扇的关系 为了使窗框与开启的窗扇间 的缝隙不进入风沙和雨水,应采取密封性的构造措施,如图 7-10所示:
❖ 加深铲口深度至15mm,以减少空气的渗透(a); ❖ 错口式铲口和鸳鸯铲口,可增加空气渗透阻力(b、c); ❖ 在框与扇之间做回风槽,可形成减弱空气压力的空腔,以防
门和窗建筑构造
二、窗的形式与尺度
(一)窗的形式
窗扇铰链安装的位置和转动方式决定了窗的开启方式 。 1.平开窗:可以向内或向外开启,有单扇、双扇和多扇之 分,平开窗构造简单,维修方便,开启灵活,使用较为普 遍。如图6-2(a)、 6-2(b)所示。 2.悬窗:分为上悬窗、中悬窗、下悬窗。如图6-2(c)~ 6-2 (e)所示。 3.推拉窗:窗扇沿轨道或滑槽推拉开启的窗,有垂直推拉 和水平推拉两种。其优点是开启时不占室内空间,窗扇的 受力状态较好,适宜安装大玻璃。如图6-2(f)、 6-2(g) 所示。
图6-19 遮阳板的其他形式
2.活动窗口外遮阳 可以根据环境变化和个人喜欢,自由的控制遮
阳系统的工作状况。活动遮阳的形式有遮阳卷
帘、活动百叶遮阳、篷布遮阳、遮阳纱幕等,
如图6-20所示。
图6-20 活动窗口遮阳形式
(a)苇席遮阳;(b)篷布遮阳;(c)百叶遮阳
二、调整建筑物构配件遮阳
调整建筑物构配件遮阳是指通过调整建筑物构配件的尺
3.弹簧门:门扇水平开启,门扇与门框用弹簧铰
链连接,开启后可以自动关闭,有单向和双向之
分。如图6-1(c)所示。
4.旋转门:一般由三扇或四扇门连成风车形,通 过中间竖轴组合,能在两侧的弧形门套内旋转来 实现启闭。旋转门对防止室内外空气的对流有一 定的作用,并且对建筑的立面有较强的装饰性。
如图6-1(d)所示。
自重轻,外形简洁,如图6-8所示。
平开门构造
镶 板 门 实 例
图6-7 镶板门
图6-8 夹板门的构造
平开门构造
夹 板 门 实 例
③拼板门:构造与镶板门相同,由骨架和拼板组成,
只是拼板门的拼板用35~45mm厚的木板拼接而成, 因而自重较大。如图6-9所示。 ④玻璃门:门扇构造与镶板门基本相同,只是门芯 板用玻璃代替,用在要求采光与透明的出入口处。
门与窗的组成
门与窗的组成
1.门的组成
门一般由门框(门樘)、门扇、五金零件及其他附件组成,不同用途的门组成会有所区别。
门框一般是由边框和上框组成,当其高度大于2400mm时,在上部可加设亮子,需增加中横框。
当门宽度大于2100mm 时,需增设一根中竖框。
有保温、防水、防风、防沙和隔音要求的门应设下槛。
门扇一般由上冒头、中冒头、下冒头、边梃、门芯板、玻璃、百叶等组成。
2.窗的组成窗
是由窗框(窗樘)、窗扇、五金零件等组成。
窗框是由边框、上框、中横框、中竖框等组成,窗扇是由上冒头、下冒头、边梃、窗芯、玻璃等组成。
房屋建筑学第11章门和窗的构造详解
(1)平开门: 构造简单,开启灵活,制作简便,易于 维修,使用最广泛。
普通铰链
平开门
重庆大学建筑城规学院 建筑技术研究所绘制
Hale Waihona Puke ①平开门弹簧门:
广泛用于商店、学校、医院、办公、商 业建筑,不适用于幼儿园、中小学出入口。不 可以作为防火门。 为避免人流相撞,门扇或门扇上部应镶嵌 玻璃。
中悬窗及上下推拉窗
上悬窗
(5)立式转窗
(6)折叠窗
(7)百叶窗
11.3 门窗的组成
门窗主要由门窗框、门窗扇、门窗五金 等部分组成。 有时为了完善节点,用到一些门窗附件, 如密封条、贴脸板等。
1、门窗框 一般由两根竖直的边框和上框 组成。当门带有亮子时,还有中横 框,多扇门则还有中竖框。 门框的断面形式与门的类型、 层数有关,同时应利于门的安装, 并应具有一定的密闭性。
(6)上翻门
11.2 门窗的分类
2、窗按开启方式分类
《房屋建筑学》机械工业出版社
窗的开启方式 (a)固定窗;(b)平开窗;(c)上悬窗;(d)中悬窗;(e)下悬窗; (f)立转窗;(g)垂直推拉窗;(h)水平推拉窗;(i)百叶窗
(1)固定窗
(2)平开窗
平开窗构造简单。开启灵活,制作维修 均方便,是民用建筑中使用最广泛的窗。
1、门框
门框又称门樘,由两根竖直的边框和上 框组成。当门带有亮子时,还有中横框。 多扇门则还有中竖框。 门框的安装根据施工方式分塞口和立口 两种。
门框的安装
塞口(又称塞樘子),是在墙砌 好后再安装门框。采用此法,洞 口的宽度应比门框大20-30mm, 高度比门框大10-20mm。 立口(又称立樘子)在砌墙前即 用支撑先立门框然后砌墙。框与 墙的结合紧密,但是立樘与砌墙 工序交叉,施工不便。
建筑构造-第7章 门与窗
推拉 窗
固定 窗
平开窗
平开窗
上悬窗
固定 扇 组合
平开窗
五、门窗安装
立樘(立口):先将门窗框立起来, 临时固定,待其周边墙身全部完成后, 再撤去临时支撑。立樘时门窗的实际尺 寸与洞口尺寸相同
塞樘 (塞口 ):将门窗洞口留出, 完成墙体施工后再安装门窗框 。塞樘 时门窗的实际尺寸要小于门窗的洞口尺 寸
塑钢门
硅镁 合金
防盗门 实木门
平开门
弹簧门
推拉门
转门
推拉折叠门
பைடு நூலகம்
卷闸门
防火门
玻璃门
推拉折叠门
三、木门的组成
四 、门尺寸
门的尺寸主要根据通行、疏散以及立 面造型的需要设计的,并应符合国家颁布 的门窗洞口尺寸系列标准。
在一般民用建筑中,门的宽度: 单扇门宽800~1000mm。 双扇门宽1200~1800mm。
次要房门,如厨房、卫生间的房门宽 650~850mm。
门扇的高度为1900~2100mm。 亮窗的高度一般为300~500mm。
四、门扇
1、镶板门 2、纱门、 3、玻璃门 4、百叶门 5、夹板门:由中间轻型骨架组成框格, 表面钉或粘贴薄板。
第三节 遮阳
遮阳是为了防止直射阳光照入室 内,以减少太阳辐射热,避免夏季室 内过热以及保护室内物品不受阳光照 射而采取的一种措施。
立樘安装
连接钢板
塞樘安装
塞樘时木门窗框与墙身间的相对位置及缝隙处理
空腹钢窗窗框安装工艺
六、门窗组成
七、窗尺度
窗的尺寸一般根据采光通风要求,结构构造 要求和建筑造型等因素决定,同时应符合扩大模 数300mm要求。
窗洞口常用尺寸为:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、木窗的组成和一般尺寸 ▪ 组成:窗框、窗扇、五金件及附件。 ▪ 确定尺寸的因素:采光、使用、节能、模数要求、结构、
美观等。 ▪ 窗扇常用尺寸:平开窗宽度一般为400~600mm,高度一
般为800~1500mm;亮子高度300~600mm,宽度900mm 左右;推拉窗扇宽度900mm,高度不大于1500mm。 二、窗框 三、窗扇 四、五金零件:合页、插销、风钩、拉手、铁三角等。
二、 窗框
组成:上框、边框、下框、中横框、中竖框等。 (一)窗框的安装:立口法——先立窗框,后砌墙。
塞口法——砌筑墙体预留洞口,后将窗框塞入口内安装。 (二)窗框断面形状和尺寸及与墙的关系 ▪ 1、窗框在墙洞口中的位置:内平、居中(多用于北方
较厚墙体)、外平(多用于板材墙或外墙较薄时)。 ▪ 2、墙与窗框的结合 主要解决固定和密封问题:寒冷地区在窗洞两侧外缘作高 低口;木窗框的两侧外角做灰口;框墙间填松软弹性材料。
在合理缩小窗面的条件下,采用大扇,扩大单块玻璃面 积,设固定玻璃,缩小可开窗扇。采用多种密闭条和多 层密封措施。
§9-6 遮阳
一、遮阳的作用 ▪ 遮挡直射阳光,美化建筑立面 ▪ 建筑遮阳应综合考虑和解决遮阳、通风、隔热和采光等。 二、窗遮阳板的基本形式 ▪ (一)水平遮阳板:适于南向遮阳。 ▪ (二)垂直遮阳板:适于东向和西向遮阳。 ▪ (三)混合遮阳板:适于南向、南偏东、南偏西等朝向。 ▪ (四)挡板遮阳板:适于东、西向,太阳高度角较低,
门:平开门、弹簧门(多用于人流量大和需自动关闭的 公共建筑)、推拉门(单扇用于内门,节约空间,双扇 用于人流量大的公共建筑外门)、折叠门(用于门洞口 较大或大房间进行空间分隔时)、转门(用于人员进出 频繁,且有采暖空调设备的公共建筑外门,一般需另设 平开门以便紧急疏散)等。
§9-2 平开木窗构造
二、门和窗的类型
▪ (一)按材料分:木、钢、铝合金、塑料、塑钢等。 ▪ (二)按开启方式分 ▪ (三)按层数分:单层、双层、三层等。
(二)按开启方式分
窗:固定窗(仅做采光和观望用)、平开窗(内开和外 开两种)、悬窗(上、中、下悬三种)、立转窗(竖轴 转动,通风效果好)、推拉窗(不占室内空间)等。
三、 门扇
(一)镶板门、镶玻璃门、纱门等 由边框、上中下梃组成骨架,内镶门心板或玻璃,构 造简单。
(二)夹板门 在小断面骨架两侧粘帖各种薄型材料,或其它表面经 过特种工艺加工的高级面材。主要用于内门。
(三)弹簧门 利用弹簧合页控制门扇的随时关闭。
§9-4 钢门窗构造
一、钢门窗的料型 ▪ (一)实腹钢门窗:有25、32、40mm三种规格,民用
正射窗口的阳光。
第九章 学习重点
门和窗的类型以及各自的特点和适用范围; 平开木窗的组成; 掌握确定窗尺寸的因素; 窗框的安装方法; 平开木窗的主要节点构造; 平开木门的组成,常见门扇种类; 遮阳原理及基本形式
三、 窗扇
(一)玻璃窗扇的断面形式和尺寸 ▪ 由上、下梃,左右边梃,横竖芯及玻璃组成。 ▪ 上下梃、边梃及窗芯的室外侧做安装玻璃的铲口,深为
12~15mm,宽为10~12mm。室内侧做装饰线脚。 ▪ 窗扇间的接缝做高低缝或压缝条,提高防风雨能力。 (二)玻璃的选择及安装
根据不同要求选择磨砂玻璃、压花玻璃、夹丝玻璃、吸 热玻璃、有色玻璃、反射玻璃等。 (三)窗扇与窗框的关系 窗框、窗扇间缝隙的密闭做法除了在框上做深10~12mm 的铲口外在铲口内可设回风槽。
第九章 门和窗构造
§9-1 概述 §9-2 平开木窗构造 §9-3 平开木门构造 §9-4 钢门窗构造 §9-5 节能门窗与构造 §9-6 遮阳 学习重点
§9-1 概述
一、门和窗的作用与设计要求
▪ 门:联系室内外和房间的交通,兼起通风采光和空间分 隔作用;
▪ 窗:主要起采光通风作用,以及配合观望; ▪ 二者设计要求:保温、隔声、防渗风、防漏雨等。
§9-3 平开木门的构造
一、木门的组成与一般尺寸 ▪ 组成:门框、门扇、亮窗、五金、其它附件。 ▪ 确定门尺寸的因素:使用、模数要求、节能。 ▪ 门洞常用尺寸:一般洞口宽为900mm,高度不小于2m;
厨房、厕所等辅助用房门洞宽700mm,高为1800mm; 门洞高度大于2400mm时设亮窗,门洞宽1200~1800mm, 设双扇门,大于2m设三扇或多扇门。 二、门框 三、门扇
二、门框
组成:边框、上框、中横框、中竖框等。 (一)门框的安装:同窗框相同,有立口法和塞口法。 (二)门框与墙的关系,门框断面形状和尺寸 ▪ 门框的安装位置,门框与墙之间的固定、密封与窗框相
似。 ▪ 框上做裁口增强严密性,裁口深度为10~12mm。 ▪ 木门框做灰口,外门填塞防风的弹性密封材料。
建筑窗料多用25和32mm,门料多用32和40mm。 ▪ (二)空腹钢门窗:体轻壁薄,易锈蚀。 二、钢门窗的基本形式和构造 ▪ 我国有京式和沪式两个系列。 ▪ 钢门窗安装用塞口法,门窗实际尺寸应略小于洞口尺寸
15~20mm。 三、钢窗的组合:分竖向拼樘料和横向拼樘料。
§9-5 节能门窗与构造
一、门窗节能的基本方法 ▪ 1、合理的缩小窗口面积 ▪ 2、增强门窗面的保温性能 ▪ 3、切断热桥 ▪ 4、缩减缝长 ▪ 5、有效的密封和密闭措施 二、节能窗
美观等。 ▪ 窗扇常用尺寸:平开窗宽度一般为400~600mm,高度一
般为800~1500mm;亮子高度300~600mm,宽度900mm 左右;推拉窗扇宽度900mm,高度不大于1500mm。 二、窗框 三、窗扇 四、五金零件:合页、插销、风钩、拉手、铁三角等。
二、 窗框
组成:上框、边框、下框、中横框、中竖框等。 (一)窗框的安装:立口法——先立窗框,后砌墙。
塞口法——砌筑墙体预留洞口,后将窗框塞入口内安装。 (二)窗框断面形状和尺寸及与墙的关系 ▪ 1、窗框在墙洞口中的位置:内平、居中(多用于北方
较厚墙体)、外平(多用于板材墙或外墙较薄时)。 ▪ 2、墙与窗框的结合 主要解决固定和密封问题:寒冷地区在窗洞两侧外缘作高 低口;木窗框的两侧外角做灰口;框墙间填松软弹性材料。
在合理缩小窗面的条件下,采用大扇,扩大单块玻璃面 积,设固定玻璃,缩小可开窗扇。采用多种密闭条和多 层密封措施。
§9-6 遮阳
一、遮阳的作用 ▪ 遮挡直射阳光,美化建筑立面 ▪ 建筑遮阳应综合考虑和解决遮阳、通风、隔热和采光等。 二、窗遮阳板的基本形式 ▪ (一)水平遮阳板:适于南向遮阳。 ▪ (二)垂直遮阳板:适于东向和西向遮阳。 ▪ (三)混合遮阳板:适于南向、南偏东、南偏西等朝向。 ▪ (四)挡板遮阳板:适于东、西向,太阳高度角较低,
门:平开门、弹簧门(多用于人流量大和需自动关闭的 公共建筑)、推拉门(单扇用于内门,节约空间,双扇 用于人流量大的公共建筑外门)、折叠门(用于门洞口 较大或大房间进行空间分隔时)、转门(用于人员进出 频繁,且有采暖空调设备的公共建筑外门,一般需另设 平开门以便紧急疏散)等。
§9-2 平开木窗构造
二、门和窗的类型
▪ (一)按材料分:木、钢、铝合金、塑料、塑钢等。 ▪ (二)按开启方式分 ▪ (三)按层数分:单层、双层、三层等。
(二)按开启方式分
窗:固定窗(仅做采光和观望用)、平开窗(内开和外 开两种)、悬窗(上、中、下悬三种)、立转窗(竖轴 转动,通风效果好)、推拉窗(不占室内空间)等。
三、 门扇
(一)镶板门、镶玻璃门、纱门等 由边框、上中下梃组成骨架,内镶门心板或玻璃,构 造简单。
(二)夹板门 在小断面骨架两侧粘帖各种薄型材料,或其它表面经 过特种工艺加工的高级面材。主要用于内门。
(三)弹簧门 利用弹簧合页控制门扇的随时关闭。
§9-4 钢门窗构造
一、钢门窗的料型 ▪ (一)实腹钢门窗:有25、32、40mm三种规格,民用
正射窗口的阳光。
第九章 学习重点
门和窗的类型以及各自的特点和适用范围; 平开木窗的组成; 掌握确定窗尺寸的因素; 窗框的安装方法; 平开木窗的主要节点构造; 平开木门的组成,常见门扇种类; 遮阳原理及基本形式
三、 窗扇
(一)玻璃窗扇的断面形式和尺寸 ▪ 由上、下梃,左右边梃,横竖芯及玻璃组成。 ▪ 上下梃、边梃及窗芯的室外侧做安装玻璃的铲口,深为
12~15mm,宽为10~12mm。室内侧做装饰线脚。 ▪ 窗扇间的接缝做高低缝或压缝条,提高防风雨能力。 (二)玻璃的选择及安装
根据不同要求选择磨砂玻璃、压花玻璃、夹丝玻璃、吸 热玻璃、有色玻璃、反射玻璃等。 (三)窗扇与窗框的关系 窗框、窗扇间缝隙的密闭做法除了在框上做深10~12mm 的铲口外在铲口内可设回风槽。
第九章 门和窗构造
§9-1 概述 §9-2 平开木窗构造 §9-3 平开木门构造 §9-4 钢门窗构造 §9-5 节能门窗与构造 §9-6 遮阳 学习重点
§9-1 概述
一、门和窗的作用与设计要求
▪ 门:联系室内外和房间的交通,兼起通风采光和空间分 隔作用;
▪ 窗:主要起采光通风作用,以及配合观望; ▪ 二者设计要求:保温、隔声、防渗风、防漏雨等。
§9-3 平开木门的构造
一、木门的组成与一般尺寸 ▪ 组成:门框、门扇、亮窗、五金、其它附件。 ▪ 确定门尺寸的因素:使用、模数要求、节能。 ▪ 门洞常用尺寸:一般洞口宽为900mm,高度不小于2m;
厨房、厕所等辅助用房门洞宽700mm,高为1800mm; 门洞高度大于2400mm时设亮窗,门洞宽1200~1800mm, 设双扇门,大于2m设三扇或多扇门。 二、门框 三、门扇
二、门框
组成:边框、上框、中横框、中竖框等。 (一)门框的安装:同窗框相同,有立口法和塞口法。 (二)门框与墙的关系,门框断面形状和尺寸 ▪ 门框的安装位置,门框与墙之间的固定、密封与窗框相
似。 ▪ 框上做裁口增强严密性,裁口深度为10~12mm。 ▪ 木门框做灰口,外门填塞防风的弹性密封材料。
建筑窗料多用25和32mm,门料多用32和40mm。 ▪ (二)空腹钢门窗:体轻壁薄,易锈蚀。 二、钢门窗的基本形式和构造 ▪ 我国有京式和沪式两个系列。 ▪ 钢门窗安装用塞口法,门窗实际尺寸应略小于洞口尺寸
15~20mm。 三、钢窗的组合:分竖向拼樘料和横向拼樘料。
§9-5 节能门窗与构造
一、门窗节能的基本方法 ▪ 1、合理的缩小窗口面积 ▪ 2、增强门窗面的保温性能 ▪ 3、切断热桥 ▪ 4、缩减缝长 ▪ 5、有效的密封和密闭措施 二、节能窗
