机器视觉实验指导书

合集下载

机器视觉应用实验报告

机器视觉应用实验报告

机器视觉应用实验报告
1. 实验背景
机器视觉是一种利用摄像头及图像处理技术进行实时观测和分析的
技术。

在工业、医疗、军事等领域有着广泛的应用。

本实验旨在探究
机器视觉在智能识别中的应用及效果。

2. 实验目的
通过实验验证机器视觉在智能识别中的应用效果,评估其准确性和
稳定性。

3. 实验内容
本次实验选择了人脸识别作为研究对象,使用机器视觉技术进行实
时人脸检测和识别。

首先,通过编写程序实现摄像头的拍摄和图像数
据的输入。

然后,利用机器学习算法对图像数据进行处理,提取人脸
特征并建立人脸数据库。

最后,实现对实时摄像头捕获的人脸进行识
别并输出结果。

4. 实验步骤
第一步:搭建实验环境,连接摄像头并测试摄像头的正常工作状态。

第二步:编写程序,调用机器视觉库进行人脸检测并显示检测结果。

第三步:准备人脸数据库,包含多个人脸图像及其对应的标签信息。

第四步:使用机器学习算法对人脸数据库进行训练,构建人脸识别
模型。

第五步:实现实时人脸识别功能,将识别结果显示在界面上。

5. 实验结果
经过实验,我们成功实现了实时人脸检测和识别功能。

机器视觉技
术能够准确地检测到摄像头捕获的人脸,并根据数据库信息进行识别。

在不同光照和姿态条件下,系统依然能够保持较高的准确性和稳定性。

6. 实验总结
本实验证明了机器视觉在人脸识别领域的强大应用潜力。

未来,机
器视觉技术将在更广泛的场景中得到应用,为人类社会带来更多的便
利和安全保障。

机器视觉实验指导书

机器视觉实验指导书

目录第一章图像增强 (3)1.1 空域变换增强 (3)1.1.1直接灰度调整 (4)1.1.2 直方图处理 (10)1.1.3 图像间的代数运算 (14)1.2 空域滤波增强 (16)1.2.1 基本原理 (16)1.2.2平滑滤波器 (17)1.2.3 锐化滤波器 (20)1.3 频域增强 (23)1.3.1低通滤波 (24)1.3.2高通滤波 (24)第二章图像恢复和重建 (26)2.1退化模型 (26)2.1.1连续退化模型 (27)2.1.2离散退化模型 (28)2.2复原的代数方法 (29)2.2.1逆滤波复原 (29)2.2.2最小二乘方滤波 (30)2.3 MATLAB实现图像复原 (30)第三章图像编码与压缩 (33)3.1图像编码与压缩概述 (33)3.1.1图像压缩与编码的必要性 (33)3.1.2图像压缩编码的分类 (33)3.2无损压缩技术 (34)3.2.1无损压缩技术概述 (34)3.2.2霍夫曼(huffman)编码 (35)3.2.3行程编码 (38)3.3有损压缩编码 (40)3.3.1有损压缩编码原理 (40)第四章图像分割 (45)4.1灰度阈值分割法 (45)4.1.1双峰法 (45)4.1.2 p-参数法 (46)4.1.3最大方差自动取阈法 (46)4.2边缘检测方法 (49)4.2.1边缘算子法 (49)第五章工件尺寸和面积测量 (53)5.1 图像采集部分 (54)5.2 图像处理与面积计算部分 (54)5.2.1 图像预处理 (54)5.2.2 工件面积计算 (55)第六章车牌识别 (63)6.1 总体设计方案 (63)6.2 各模块实现方法 (64)实验一 MATLAB基本图像处理算法实验 (78)实验二机器视觉基本程序编写实验 (79)实验三尺寸测量 (80)实验四模式识别 (81)第一章图像增强图像增强是指按特定的需要突出一幅图像中的某些信息,同时,削弱或去除某些不需要的信息的处理方法。

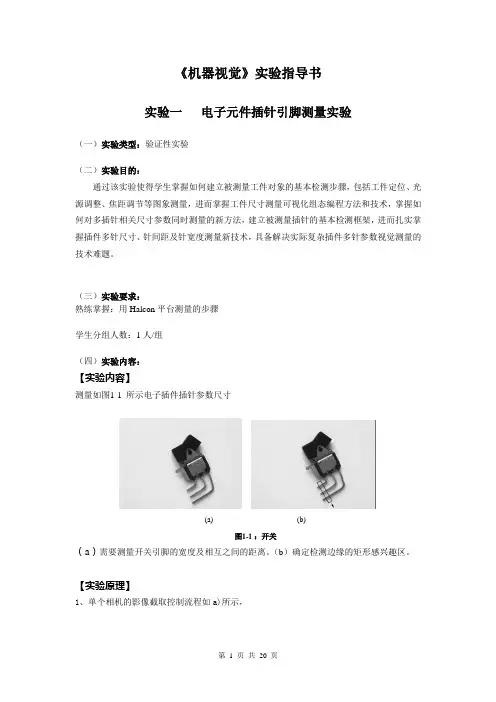

机器视觉 实验指导书 2010-2011-2(王海晖)

机器视觉  实验指导书 2010-2011-2(王海晖)

《机器视觉》实验指导书实验一电子元件插针引脚测量实验(一)实验类型:验证性实验(二)实验目的:通过该实验使得学生掌握如何建立被测量工件对象的基本检测步骤,包括工件定位、光源调整、焦距调节等图象测量,进而掌握工件尺寸测量可视化组态编程方法和技术,掌握如何对多插针相关尺寸参数同时测量的新方法,建立被测量插针的基本检测框架,进而扎实掌握插件多针尺寸、针间距及针宽度测量新技术,具备解决实际复杂插件多针参数视觉测量的技术难题。

(三)实验要求:熟练掌握:用Halcon平台测量的步骤学生分组人数:1人/组(四)实验内容:【实验内容】测量如图1-1 所示电子插件插针参数尺寸(a) (b)图1-1 :开关(a)需要测量开关引脚的宽度及相互之间的距离。

(b)确定检测边缘的矩形感兴趣区。

【实验原理】1、单个相机的影像截取控制流程如a)所示,实验中,采用单相机采集图像,对应的图像处理算子类型为:open_framegrabber (Name, 1, 1, 0, 0, 0, 0, 'default', -1, 'default', -1, 'default', 'default', Board0, -1, -1, FGHandle0) grab_image (Image0, FGHandle0)2、算子说明:1)open_framegrabber函数功能:打开并设置一个图像采集器调用格式:open_framegrabber ( : : Name, HorizontalResolution, VerticalResolution, ImageWidth, ImageHeight, StartRow, StartColumn, Field, BitsPerChannel, ColorSpace, Generic, ExternalTrigger, CameraType, Device, Port, LineIn : FGHandle )参数:Name--Halcon图像采集接口。

机器视觉实验报告

机器视觉实验报告

机器视觉实验报告
一、实验目的
本实验旨在探究机器视觉在图像识别和分析方面的应用,通过实际操作和数据分析,验证机器视觉技术的准确性和可行性。

二、实验装置与方法
1. 实验装置:使用具备机器视觉功能的摄像头和计算机软件。

2. 实验方法:
a. 首先,搜集一定数量的图像数据作为实验样本。

b. 接着,利用机器视觉软件对图像数据进行处理和分析。

c. 最后,对机器视觉技术的准确性和稳定性进行评估。

三、实验结果分析
通过实验数据的分析和比对,我们得出以下结论:
1. 机器视觉在图像识别方面具有较高的准确率,能够准确辨识不同物体和场景。

2. 机器视觉在图像分析方面具有较强的处理能力,能够提取图像特征和进行数据分析。

3. 机器视觉技术的稳定性较高,能够在复杂环境下正常工作并保持较高的准确性。

四、实验结论与展望
通过本次实验,我们验证了机器视觉技术在图像识别和分析方面的有效性和可靠性。

未来,随着技术的不断进步和应用领域的拓展,机器视觉将会在更多领域展示出其强大的功能和潜力,为人类生活和工作带来更多便利和效益。

以上为机器视觉实验报告的内容,希望能够对您有所帮助。

机器人及视觉技术实验指导书

机器人及视觉技术实验指导书

机器人及视觉技术实验指导书浙江工业大学机械学院2012年1月目录第一部分:基础编程方法 (3)(一)、实验目的 (3)(二)、实验设备 (3)(三)、实验方法 (3)第二部分:分组实验内容 (18)题目一:基于机器视觉的叶片面积测量系统 (18)题目二:基于机器视觉的硬币计数系统 (18)题目三:基于机器视觉的实时测距系统 (18)题目四:基于机器视觉的实时定位系统 (18)题目五:基于机器视觉的水果识别系统 (19)题目六:基于机器视觉的目标位姿测定系统 (19)题目七:基于机器视觉的形状识别系统 (19)第一部分:基础编程方法(一)、实验目的1、了解VC6.0的运行环境及基本操作;2、了解基于对话框的程序的编写;3、了解PC机USB摄像头的控制;4、熟悉数字图像的存储形式以及常用处理方法;5、利用VC对摄像头对图像进行采集与处理。

(二)、实验设备1、硬件环境:PC机与USB摄像头;2、软件环境:Windows操作系统、VC6.0编辑器、OpenCV1.0开源库。

(三)、实验方法编写程序前,首先下载OpenCV1.0,下载地址:/index.php/Download ,按照网站的“VC6下安装与配置OpenCV1.0”,对VC和操作系统进行设置,正确操作完成后,按照下面的步骤编写程序。

一、开始菜单—>Microsoft Visual Studio 6.0—> Microsoft Visual C++ 6.0,如图1所示,VC6.0运行界面如图2所示。

图1图2二、File —>new…弹出图3所示的对话框。

图3在对话框中选择“MFC AppWizard(exe)”,并在“Project name”对话框中填写程序名称,点击“OK”退出对话框。

图4三、添加文件至camera文件下,包括“DirectShow”文件夹、“CameraDS.cpp”和“CameraDS.h”。

图5四、将工程文件的树形结构展开,添加“CameraDS.cpp”至“Source Files”,添加“CameraDS.h”至“Header Files”。

计算机视觉实验指导书

计算机视觉实验指导书

计算机实验指导书编写:郭曙光西安邮电学院自动化学院智能科学与技术专业2010年5月5号实验一几何投影、游程编码一、实验目的与要求:目的:通过本次实验,学生可以掌握图像几何投影、游程编码的方法。

要求:上机运行,调试通过。

二、实验设备:计算机、Matlab软件、VC++或C语言软件三、实验内容:(1)几何投影:对一幅简单二值图像的水平、垂直及对角线的投影。

(2)游程编码:对一幅简单二值图像进行游程编码。

四、实验原理:(1)几何投影:是指定方向上单条前景像素的个数,例如下图示例:(2)游程编码:是用图像象素值连续为1的个数(象素1的长度)来描述图像。

在游程长度编码中经常运用两种方法,一种是使用1的起始位置和1的游程长度,另一种是仅仅使用游程长度,如果第一个编码值为0,则表示游程长度编码是从0象素的长度开始,如图所示:1的游程:第一行(2,2)(6,3)(13,6)(20,1)第二行(4,6)(11,10)第三行(1,5 )(11,1)(17,4)1和0的游程长度:第一行0,1, 2,2,3,4,6,1,1第二行0,3,6,1,10第三行1, 5,5,1,5,4五、实验报告内容(1)叙述实验过程,列出代码及代码简要说明;(2)提交实验的原始图像和结果数据及图像。

(3)给出方法用途及结论的简要分析实验二形态算子一、实验目的与要求目的:学习常见的数学形态学运算基本方法,了解腐蚀、膨胀、开运算、闭运算取得的效果,培养处理实际图像的能力。

要求:上机运行,调试通过。

二、实验设备:计算机、Matlab软件、VC++或C语言软件三、实验内容:利用VC++/C或MatLab工具箱中关于数学形态学运算的函数,对二值图像进行膨胀、腐蚀和开运算、闭运算处理。

四、实验原理:膨胀:腐蚀:开运算:闭运算:五、实验报告内容(1)描述实验的基本步骤,用数据和图片给出各个步骤中取得的实验结果,并进行必要的讨论,必须包括原始图像及其计算/处理后的图像。

机器视觉算法作业指导书

机器视觉算法作业指导书

机器视觉算法作业指导书一、概述机器视觉算法作业旨在帮助学生掌握机器视觉领域的基本概念和常用算法。

本指导书将详细介绍作业要求、任务流程和评分标准。

二、作业要求1. 任务描述在给定的图像数据集上,设计和实现一个机器视觉算法,完成图像分类、目标检测、图像分割或其他相关任务。

学生可以选择自己感兴趣的任务进行研究和实验。

2. 算法实现(1) 学生可以使用Python、C++等编程语言实现算法,但要求代码结构清晰、易读且具备一定的可扩展性。

(2) 算法实现应考虑高效性和准确性,并能处理多种图像数据类型。

3. 实验设计(1) 学生应合理设计实验,包括数据集划分、参数设置、评价指标等。

(2) 实验过程中要注意确保实验结果可重现性,以便他人能够复现和验证实验结果。

4. 实验报告(1) 学生需撰写实验报告,报告内容包括算法描述、实验设计和结果分析等。

(2) 实验报告应清晰明了,逻辑严密,图表清晰,并遵循学校要求的论文写作规范。

三、任务流程1. 确定任务和数据集学生根据自身兴趣和实验需求,选择具体的任务和相应的图像数据集。

2. 算法研究和设计学生应对所选任务进行深入研究,了解该领域的基本理论和常用算法,并设计适合解决所选任务的算法模型。

3. 算法实现和调试学生根据设计的算法模型,使用所选编程语言实现算法,并进行调试和测试,确保算法能够正确运行。

4. 实验设计和实施学生需合理设计实验,包括数据集划分、参数设置和评价指标等。

然后在所选数据集上进行实验,并记录实验结果。

5. 分析和总结学生应对实验结果进行详细分析和总结,评估算法的性能和准确性,并讨论改进方向和可能存在的问题。

6. 撰写实验报告学生应根据实验过程和结果撰写实验报告,报告应包括算法描述、实验设计、结果分析和讨论等内容。

四、评分标准1. 实验结果的准确性和完整性学生需保证实验结果的准确性,包括算法正确实现以及对数据集的准确处理和分析。

2. 算法创新性和改进空间学生的算法设计是否具有创新性,并且能够提出改进策略和可能存在的问题。

机器视觉测量实验报告

机器视觉测量实验报告

a) 图像灰度变化
b) 图像灰度一阶导数 图 1 图像灰度变化与导数
c) 图像灰度二阶导数
Sobel 算子、 Prewitt 在传统边缘检测方法里, 基于一阶导数的边缘检测算子有 Robert 算子、 算子等。
三、 实验器材
MER-500-7UM 彩色数字相机, 镜头位 computar 8mm,单个像素尺寸 2.2x2.2 um;三脚架;
3 阈值分割
threshold(Hhm2,Region, 90, 255) connection(Region, ConnectedRegions)
4 最小外接圆形
get_image_size(ImagePart, Width, Height) edges_sub_pix(ImageWorld, Edges, 'canny', 1, 20, 40)
图 2 被测工件图像
3. 实验步骤: (1) 根据现场环境,选择合适的机架安放地点——光照强度适合、稳定,安装位置平坦。 (2) 利用扳手等工具,将三脚架、相机和镜头组装好。其中尽量保持相机镜头的中心线与 测量平面的法线平行; (3) 启动计算机,打开大恒图像采集软件。将相机与计算机连接。 (4) 在测量平面上放置白色背景(白纸) ,将标定板放在白色背景上,调整标定板的位置, 使得标定板完全落在相机视场内部,对标定板进行图像采集。 (5) 通过平移、旋转或改变其与成像平面的夹角改变标定板的位置,直至完成 15 次标定 板图像采集工作,得到部分标定板图像如图 3 所示。
六、数据分析处理
1. 游标卡尺实测面板圆形圆心 1 和 2 的距离 L1=16.68mm ;面板圆心 1 和 3 的距离 L2=26.80mm;面板圆心 2 和 3 的距离 L3=12.62mm; 利用 HALCON 软件标定后,测面板圆形圆心 1 和 2 的距离 L1’=18.7063mm;面板圆心 1 和 3 的距离 L2’=32.9384mm;面板圆心 2 和 3 的距离 L3’=14.7197mm; HALCON 软件测得值与游标卡尺测得值的绝对误差:

机器视觉作业指导书

机器视觉作业指导书

机器视觉作业指导书一、引言机器视觉作业指导书旨在为学生提供关于机器视觉的基本概念、原理、方法以及实践技巧的指导。

通过本指导书的学习,学生将能够全面了解机器视觉的相关知识,并能够应用所学知识解决实际问题。

二、背景知识1. 机器视觉定义与应用领域机器视觉是指利用摄像机和计算机技术来模拟人类视觉的能力,并对图像或视频进行智能处理和分析的技术领域。

它在工业自动化、医疗诊断、交通管理、安防监控等领域有广泛的应用。

2. 机器视觉基本原理机器视觉基于数字图像处理和模式识别的基本原理,主要包括图像获取、预处理、特征提取、目标检测与跟踪等几个关键步骤。

学生需要掌握图像处理的基本概念和算法,以及常用的模式识别方法。

三、实验指导1. 实验一:图像获取与预处理1. 学生需要准备相机设备,并学会使用相机进行图像的拍摄。

2. 学生需要学习如何进行图像的预处理,包括去噪、增强、平滑等操作。

2. 实验二:特征提取与描述1. 学生需要学习如何从图像中提取出有效的特征,例如边缘、角点、纹理等。

2. 学生需要学习如何用数学描述特征,例如使用特征向量或者特征描述子等。

3. 实验三:目标检测与跟踪1. 学生需要学习目标检测与跟踪的基本概念和方法,例如使用模板匹配、机器学习等技术。

2. 学生需要通过实践掌握如何在图像或视频中检测和跟踪目标。

四、实验报告要求1. 实验目的与背景介绍学生需要在实验报告中清楚地陈述实验目的和所涉及的背景知识,并说明实验的重要性和应用前景。

2. 实验过程与结果分析学生需要详细叙述实验过程,并展示实验结果。

结果分析要求准确、有逻辑性,并结合实验目的进行解释和讨论。

3. 实验总结与心得体会学生需要总结实验的结果和经验,并在心得体会中反思和展望进一步的改进和研究方向。

五、参考资料在完成作业和实验报告的过程中,学生可以参考以下资料:1. 《机器视觉导论》李飞飞等著2. 《计算机视觉:模型、学习和推理》 Simon J. D,等著六、结语机器视觉作业指导书为学生提供了学习机器视觉的基本方法和实践技巧,希望学生通过实验实践和报告撰写的过程,能够深入理解机器视觉的原理和应用,并能够将所学知识应用于实际问题的解决中。

机器视觉实验指导书.

机器视觉实验指导书.

机器视觉软件 HALCON实验指导书目录实验 1 HALCON 概述,应用范例实验 2 HDevelop 介绍,操作编程范例实验 3 HALCON 编程接口 ,高级语言编程实验 4 HALCON 数据结构,采集硬件接口实验 5 HALCON 采集硬件配置 ,图像采集实验 6 HALCON 二维测量,配准测量与识别定位实验 7 HALCON 一维测量,尺寸测量实验 8 HALCON 三维测量, 3D 重建测量实验 1 HALCON 概述,应用范例实验 2 HDevelop 介绍,操作编程范例1 邮票分割文件名 : stamps.dev第一个例子进行文件分析任务。

图 5.1展示了部分邮票目录页。

它描述了两种不同的邮票:以图形描述为主和以文字描述为主。

为了使用这个例子,必须把文字描述转化为计算机所能理解的形式。

你可能使用 OCR 编程方式, 你很快发现由于邮票的图形描述会导致大多数的可使用模块产生错误。

于是另一项任务必须要进行预处理:对所有的邮票进行转化 (例如 , 把邮票转化为灰色有价值的纸 ,这样就可以使用 OCR 处理邮票的剩余部分了。

当创造一个应用程序来解决这种问题 , 对要处理的对象进行特征提取是非常有帮助的。

这个任务可以为新手提供解决的这类问题一些的经验。

●一般而言,特征提取有如下步骤:邮票比纸要黑。

●邮票包含图像的部分不重叠。

●邮票具有最大最小尺寸。

●邮票是长方形的。

图 5.1: Mic he l 图表的部分页 .如果直接使用属性清单而非编程,任务会变得很简单。

可惜由于语言的含糊,这是不可能的。

所以你需要建构具有精确的语法和语义的语言 , 尽可能接近非正式的描述。

使用 HDevelop 语法, 一个通常的程序看起来如下:dev_close_window (read_image (Catalog, ’swiss1.tiff’get_image_pointer1 (Catalog, Pointer, Type, Width, Heightdev_open_window (0, 0, Width/2, Height/2, ’black’, WindowIDdev_set_part (0, 0, Height-1, Width-1dev_set_draw (’fill’threshold (Catalog, Dark, 0, 110dev_set_colored (6connection (Dark, ConnectedRegions fi l l _u p(ConnectedRegions, RegionFillUp select_shape(RegionFillUp, StampCandidates, ’area’,’and’, 10000, 200000select_shape (StampCandidates,Stamps, ’compactness’, ’and’, 1, 1.5smallest_rectangle1 (Stamps, Row1, Column1, Row2, Column2dev_display (Catalogdev_set_draw (’margin’dev_set_line_width (3disp_rectangle1 (WindowID, Row1, Column1, Row2, Column2由于一些为止的操作符合不熟悉的语法,这个程序咋看起来会很晦涩。

机器视觉 实验指导书 2010-2011-2(王海晖).

机器视觉  实验指导书 2010-2011-2(王海晖).

《机器视觉》实验指导书实验一电子元件插针引脚测量实验(一实验类型:验证性实验(二实验目的:通过该实验使得学生掌握如何建立被测量工件对象的基本检测步骤, 包括工件定位、光源调整、焦距调节等图象测量, 进而掌握工件尺寸测量可视化组态编程方法和技术, 掌握如何对多插针相关尺寸参数同时测量的新方法, 建立被测量插针的基本检测框架, 进而扎实掌握插件多针尺寸、针间距及针宽度测量新技术, 具备解决实际复杂插件多针参数视觉测量的技术难题。

(三实验要求:熟练掌握:用 Halcon 平台测量的步骤学生分组人数:1人 /组(四实验内容:【实验内容】测量如图 1-1 所示电子插件插针参数尺寸(a (b图 1-1 :开关(a 需要测量开关引脚的宽度及相互之间的距离。

(b 确定检测边缘的矩形感兴趣区。

【实验原理】1、单个相机的影像截取控制流程如 a 所示,实验中,采用单相机采集图像,对应的图像处理算子类型为:open_framegrabber (Name, 1, 1, 0, 0, 0, 0, 'default', -1, 'default', -1, 'default','default', Board0, -1, -1, FGHandle0 grab_image (Image0, FGHandle02、算子说明:1 open_framegrabber函数功能 :打开并设置一个图像采集器调用格式 :open_framegrabber ( : : Name , HorizontalResolution, VerticalResolution, ImageWidth, ImageHeight, StartRow, StartColumn, Field, BitsPerChannel, ColorSpace, Generic , ExternalTrigger, CameraType, Device, Port, LineIn : FGHandle参数 :Name--Halcon 图像采集接口。

机器视觉应用技术实验04图像变换

机器视觉应用技术实验04图像变换

实验4 图像变换一、实验目的1.掌握图像旋转、图像镜像、图像缩放、图像透视等方法。

2.掌握AiCam框架的部署和使用。

二、实验环境硬件环境:PC机Pentium处理器双核2GHz以上,内存4GB以上操作系统:Windows7 64位及以上操作系统开发软件:MobaXterm实验器材:人工智能边缘应用平台实验配件:无三、实验内容1.算法原理1.1 基本描述图像变换是很多数据预处理的关键步骤,主要包括图像的旋转、镜像、缩放、透视等相关操作。

在某些应用中数据集比较少的情况下,运用图像变换等数据增强手段就可以实现数据集数据的扩充,例如随机镜像、随机垂直镜像、90度旋转等操作。

1.2 常用方法●图像旋转:在OpenCV中图像旋转主要调用函数getRotationMatrix2D()和wrapAffine()实现,绕图像的中心旋转,具体如下:# 对图片进行旋转# 构造旋转矩阵,参数分别为:旋转中心、旋转度数、缩放比例M = cv.getRotationMatrix2D((cols/2, rows/2), 45, 1)# 图像旋转,参数分别为:原始图像、旋转矩阵、原始图像宽高rotation_image = cv.warpAffine(image, M, (cols, rows))●图像镜像:在OpenCV中图像翻转主要调用函数flip() 实现,具体如下:# src:原始图像# flipCode:翻转方向(flipCode=0,水平镜像,flipCode>0,垂直镜像,flipCode<0,同时翻转)dst = cv2.flip(src, flipCode)●图像缩放:在OpenCV中图像缩放主要调用resize() 函数实现,具体如下:。

# scr:原始图像# dsize:输出图像的尺寸(元组方式)# fx:沿水平轴缩放的比例因子# fy:沿垂直轴缩放的比例因子# interpolation:插值方法cv.resize(src, dsize, fx, fy, interpolation)详细参数如下:src:输入,原图像,即待改变大小的图像;dsize:输出图像的大小。

机器视觉测量实验报告

机器视觉测量实验报告

机器视觉测量实验报告
实验名称:机器视觉测量实验
实验组织:大学机械学院
实验时间:2024年6月5日
实验目的:本次实验旨在探究如何使用机器视觉技术来准确地测量物体的尺寸及形状。

实验步骤:
1、实验准备:首先在实验室准备机器视觉测量系统,包括一台摄像机、一台显示器、一台运动控制器和一台定位台,实验参数的设置,比如检测区域、检测方法、测量时间等;
2、样本准备:用于测量的物体以及所需要的校准器;
3、编写程序:编写测量程序,根据实验参数设置检测区域以及检测方法;
4、测试:运行测试程序,输出测量数据,并分析显示结果;
5、数据分析:将测量结果进行评价和分析,结果说明机器视觉技术对准确测量物体尺寸及形状有较好的效果。

实验结果:本次实验测量的物体均是圆柱体,大部分尺寸充分符合要求,最大偏差仅在0.02毫米以内,表明机器视觉技术在这方面的准确性很好。

结论:本次实验证明,采用机器视觉技术进行物体尺寸及形状测量是一种可行的方法,机器视觉测量系统的测量精度可满足大部分应用需要。

建议:本次实验仅局限于圆柱体测量。

机器视觉实验报告书

机器视觉实验报告书

一、实验名称基于机器视觉的物体识别与跟踪系统二、实验目的1. 了解机器视觉的基本原理和常用算法。

2. 掌握图像采集、预处理、特征提取、识别和跟踪的基本方法。

3. 培养动手能力和编程能力,提高实际应用机器视觉技术解决实际问题的能力。

三、实验内容及工作原理1. 实验内容本实验主要包括以下内容:(1)图像采集:使用摄像头采集待识别物体的图像。

(2)图像预处理:对采集到的图像进行灰度化、滤波、二值化等处理,提高图像质量。

(3)特征提取:提取图像中物体的特征,如颜色、形状、纹理等。

(4)物体识别:利用机器学习算法对提取的特征进行分类,实现物体识别。

(5)物体跟踪:根据识别结果,对物体进行实时跟踪。

2. 工作原理(1)图像采集:通过摄像头将物体图像转换为数字图像,然后存储到计算机中。

(2)图像预处理:对图像进行灰度化、滤波、二值化等处理,去除噪声,突出物体特征。

(3)特征提取:根据需要识别的物体类型,选择合适的特征提取方法。

如颜色特征、形状特征、纹理特征等。

(4)物体识别:利用机器学习算法对提取的特征进行分类,实现物体识别。

(5)物体跟踪:根据识别结果,实时更新物体位置,实现物体跟踪。

四、实验步骤1. 准备实验设备:摄像头、计算机、图像采集软件等。

2. 编写图像采集程序:使用OpenCV等图像处理库,实现图像采集功能。

3. 编写图像预处理程序:对采集到的图像进行灰度化、滤波、二值化等处理。

4. 编写特征提取程序:根据需要识别的物体类型,选择合适的特征提取方法。

5. 编写物体识别程序:利用机器学习算法对提取的特征进行分类。

6. 编写物体跟踪程序:根据识别结果,实时更新物体位置。

7. 实验验证:使用实际物体进行实验,验证系统性能。

五、实验结果与分析1. 实验结果本实验成功实现了基于机器视觉的物体识别与跟踪系统。

通过图像采集、预处理、特征提取、识别和跟踪等步骤,系统能够准确识别和跟踪物体。

2. 实验分析(1)图像预处理:图像预处理是提高物体识别准确率的关键步骤。

机器视觉测量实验报告(3篇)

机器视觉测量实验报告(3篇)

第1篇一、实验目的本次实验旨在通过机器视觉技术,了解和掌握机器视觉测量系统的基本原理和操作方法,掌握图像采集、图像处理、特征提取和尺寸测量的过程。

通过实验,加深对机器视觉技术在工业生产中的应用的理解。

二、实验设备1. 机器视觉测量系统:包括工业相机、光源、图像采集卡、控制计算机等。

2. 实验样品:不同尺寸和形状的工件。

3. 图像处理软件:如MATLAB、OpenCV等。

三、实验原理机器视觉测量系统通过图像采集设备获取物体的图像,然后利用图像处理技术对图像进行处理,提取出物体的特征信息,进而实现对物体尺寸的测量。

实验中主要涉及以下原理:1. 图像采集:通过工业相机获取物体的图像,图像采集过程中需要注意曝光时间、分辨率等因素。

2. 图像处理:对采集到的图像进行预处理,如灰度化、滤波、二值化等,以去除噪声和干扰。

3. 特征提取:从处理后的图像中提取出物体的特征信息,如边缘、角点、形状等。

4. 尺寸测量:根据提取的特征信息,利用几何关系计算出物体的尺寸。

四、实验步骤1. 样品准备:将不同尺寸和形状的工件放置在实验平台上,确保样品与相机平行。

2. 光源设置:根据样品的特性选择合适的光源,如背光、侧光等,以提高图像质量。

3. 图像采集:通过工业相机获取样品的图像,并将图像传输到控制计算机。

4. 图像处理:对采集到的图像进行预处理,如灰度化、滤波、二值化等。

5. 特征提取:从处理后的图像中提取出物体的特征信息,如边缘、角点、形状等。

6. 尺寸测量:根据提取的特征信息,利用几何关系计算出物体的尺寸。

7. 结果分析:对测量结果进行分析,评估机器视觉测量系统的精度和稳定性。

五、实验结果与分析1. 图像采集:实验中使用了不同曝光时间的图像,通过对比发现,曝光时间适中时,图像质量较好,噪声较少。

2. 图像处理:通过灰度化、滤波、二值化等处理,可以有效去除噪声和干扰,提高图像质量。

3. 特征提取:通过边缘检测、角点检测等算法,可以提取出物体的特征信息,为尺寸测量提供依据。

(完整word版)机器视觉创新综合试验

(完整word版)机器视觉创新综合试验

机器视觉创新综合实验一、介绍:机器视觉系统的特点是提高生产的自动化程度。

在一些不适合人工作的危险环境下或者人工视觉难以满足要求的场合,常用机器视觉来替代人工视觉;同时在大批量生产过程中,人工视觉检测产品效率低且精度不高,用机器视觉检测方法可以大大提高生产效率和自动化程度。

在现代化生产中,人们广泛的将机器视觉系统广泛地用于工况监测、成品检验和质量控制等领域。

本实验模拟机器视觉系统在生产实践中的多种应用,深化同学对机器视觉系统的认识。

二、涉及内容:光电检测、信息光学、数字图像处理三、实验原理(1)机器视觉系统的基本构成及工作原理:一个典型的工业机器视觉系统包括:光源、镜头、相机(包括CCD 相机和COMS相机)、图像处理单元(或图像捕获卡)、图像处理软件、监视器、通讯/ 输入输出单元等。

1)照明系统照明是影响机器视觉系统输入的重要因素,它直接影响输入数据的质量和应用效果。

由于没有通用的机器视觉照明设备,所以针对每个特定的应用实例,要选择相应的照明装置,以达到最佳效果。

2)图像传感系统机器视觉的图像传感器一般包括三个部分:镜头,摄像机,图形采集卡。

一般来说,图像传感器实施对景物图像的采集;图形采集卡承担着对摄像机所采集图像的前置处理任务,是图像传感器与主处理器之间的链接“桥梁”。

3)图像处理系统机器视觉系统的图像处理系统软件主要包括计算机操作系统及其应用软件、图像处理算法软件、控制软件等.其中,图像处理算法软件是机器视觉系统中最为关键的软件,因为它反映出对不同被测对象图像特征检测的核心思想(数学模型).实际上图像处理算法的涉及范围十分广阔,根据应用目的的不同,可包括摄像机标定算法、图像输入处理、图像滤波、边缘检测、特征提取、图像匹配、深度识别。

(2)图像采集设备的研究1)、远心光路远心光路就是孔径光阑位于光学系统焦点处的光路。

在测量仪器中,远心光路的作用是非常明显的,因为它大大降低了因系统离焦而引起的测量误差。

机器人视觉系统设计作业指导书

机器人视觉系统设计作业指导书

机器人视觉系统设计作业指导书一、引言机器人视觉系统是指通过摄像头或其他图像采集设备获取环境中的影像信息,并通过图像处理和分析算法,从中提取出实时的、有用的图像特征用于机器人的感知与决策。

本作业指导书旨在帮助学生了解机器人视觉系统的设计原理和方法,并指导他们完成相关的作业任务。

二、背景知识在开始设计机器人视觉系统之前,学生需要对以下背景知识有所了解:1. 机器人的感知和定位技术;2. 图像采集设备的原理和类型;3. 图像处理与分析的基本概念;4. 常见的计算机视觉算法和库。

三、作业任务1. 确定项目需求:学生需要确定机器人视觉系统的具体应用场景和功能需求。

例如,机器人导航、目标检测或人脸识别等。

在此基础上,设计系统的整体框架。

2. 图像采集与传输:学生需要选择合适的图像采集设备,并了解其工作原理和技术参数。

在此基础上,完成图像采集和传输的模块设计,并实现图像数据的传递和接收。

3. 图像处理与分析:学生需要学习并运用适当的图像处理算法,如边缘检测、特征点提取等。

根据项目需求,设计并实现相应的图像处理和分析模块。

4. 目标检测与跟踪:学生需要了解目标检测与跟踪的基本原理和方法。

选择适当的目标检测算法,并根据项目需求完成目标检测和跟踪模块的设计与实现。

5. 系统集成与测试:将以上所有模块进行集成,并测试系统的功能和性能。

根据测试结果,优化系统设计,并解决可能出现的问题。

6. 文档撰写:学生需要按照规定的格式,编写系统设计报告。

报告内容包括项目需求、系统设计、算法原理、实验结果和总结等。

四、作业要求1. 学生需要独立完成作业,并在规定时间内提交设计报告和相关源代码。

2. 学生需要使用合适的编程语言和开发工具,如Python、OpenCV 等。

3. 学生需要保证设计的系统能够良好运行,并在报告中说明系统的功能和性能。

4. 报告中需要包含详细的算法原理和实验结果,以及对系统存在问题的分析和改进方法。

五、评分标准根据学生的作业报告和代码,评分标准如下:1. 报告完整度:包括项目需求描述、系统设计、算法原理、实验结果等。

关于机器视觉实验报告

关于机器视觉实验报告

一、实验背景随着计算机技术的发展,机器视觉技术已经成为人工智能领域的一个重要分支。

机器视觉通过模拟人类视觉感知,利用计算机对图像或视频进行分析、处理和理解,从而实现对物体、场景的识别和检测。

本实验旨在通过实际操作,了解机器视觉的基本原理、技术方法和应用领域,并掌握相关软件的使用。

二、实验目的1. 理解机器视觉的基本概念和原理;2. 掌握图像采集、处理、特征提取和识别的基本方法;3. 学习并运用相关软件进行图像分析和处理;4. 了解机器视觉在各个领域的应用。

三、实验内容1. 实验一:图像采集与预处理(1)实验目的:掌握图像采集方法和预处理技术。

(2)实验步骤:1)使用摄像头采集图像;2)对采集到的图像进行灰度化、滤波、边缘检测等预处理操作;3)观察预处理效果,分析预处理对图像质量的影响。

2. 实验二:图像特征提取(1)实验目的:学习并掌握图像特征提取方法。

(2)实验步骤:1)选择合适的特征提取方法,如HOG(Histogram of Oriented Gradients)、SIFT(Scale-Invariant Feature Transform)等;2)对预处理后的图像进行特征提取;3)观察提取到的特征,分析特征对识别效果的影响。

3. 实验三:图像识别与分类(1)实验目的:学习并掌握图像识别与分类方法。

(2)实验步骤:1)选择合适的分类器,如支持向量机(SVM)、K近邻(KNN)等;2)对提取到的特征进行分类;3)观察分类结果,分析分类器的性能。

4. 实验四:机器视觉在人脸识别中的应用(1)实验目的:了解机器视觉在人脸识别领域的应用。

(2)实验步骤:1)采集人脸图像;2)对人脸图像进行预处理、特征提取和识别;3)观察识别结果,分析人脸识别系统的性能。

四、实验结果与分析1. 实验一:图像预处理通过对图像进行灰度化、滤波和边缘检测等预处理操作,可以有效提高图像质量,减少噪声对后续处理的影响。

实验结果表明,预处理后的图像质量得到了明显改善。

资料:《图像处理与机器视觉》实验指导书 - wjj

资料:《图像处理与机器视觉》实验指导书 - wjj

《图像处理与机器视觉》实验指导书制定人:吴静静审核人:陈海卫江南大学机械工程学院2014年9月实验一MATLAB图像处理工具箱的初步练习一、实验目的掌握有关数字图像处理的基本概念;熟悉MATLAB图像处理工具箱;熟悉常用的图像文件格式与格式转换;熟悉图像矩阵的显示方法;熟悉图像矩阵的格式转换。

二、实验任务1. 文件的读入与显示(1) 运行MATLAB程序。

(2) MATLAB窗口构成(如下图所示):在缺省的情况下,由三个窗口组成。

命令窗口(command window)、命令历史(command history)、工作空间(workspace)。

注意:缺省窗口的设置步骤为:MATLAB菜单/view选项/Desktop layout/default。

(3) 调入一个文件:i=imread('pout.tif');%注意:前面的“%”是用于注释的,不会被执行,只是说明这个语句的作用。

注意:此时的i出现在什么窗口?是什么类型的变量?大小是多少?(4) 显示这幅图:imshow(i);(5) 将变量i转置成j,即j=i';显示j即imshow(j);%在胸前左侧花纹怎么会跑到右边的呢?举一个例子加以验证:设a=[1 2 3 4 5;6 7 8 9 10;11 12 13 14 15];b=a’;此时的b与a有什么区别?(6) 写入到一个新的图像文件'abc.tif'中,即imwrite(j,'abc.tif')。

(7) 清除变量命令:clear注意:执行这个命令后,workspace窗口中的变量有没有?怎么验证?(8) 清除用户开设的窗口命令:close all(9) 调入图像文件'abc.tif'并显示。

问题:(1) 操作符“’”是图像的转置的意思,转置两次后,是否回到原图像?(2) 命令后的符号“;”所起的作用是什么?(3) 命令是否可以大写母?2. 灰度图像分别选择不同的灰度级(如2、4、16、64、128个)来显示同一幅图像(如testpat1.tif)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录第一章图像增强 (3)1.1 空域变换增强 (3)1.1.1直接灰度调整 (4)1.1.2 直方图处理 (10)1.1.3 图像间的代数运算 (14)1.2 空域滤波增强 (16)1.2.1 基本原理 (16)1.2.2平滑滤波器 (17)1.2.3 锐化滤波器 (20)1.3 频域增强 (23)1.3.1低通滤波 (24)1.3.2高通滤波 (24)第二章图像恢复和重建 (26)2.1退化模型 (26)2.1.1连续退化模型 (27)2.1.2离散退化模型 (28)2.2复原的代数方法 (29)2.2.1逆滤波复原 (29)2.2.2最小二乘方滤波 (30)2.3 MATLAB实现图像复原 (30)第三章图像编码与压缩 (33)3.1图像编码与压缩概述 (33)3.1.1图像压缩与编码的必要性 (33)3.1.2图像压缩编码的分类 (33)3.2无损压缩技术 (34)3.2.1无损压缩技术概述 (34)3.2.2霍夫曼(huffman)编码 (35)3.2.3行程编码 (38)3.3有损压缩编码 (40)3.3.1有损压缩编码原理 (40)第四章图像分割 (45)4.1灰度阈值分割法 (45)4.1.1双峰法 (45)4.1.2 p-参数法 (46)4.1.3最大方差自动取阈法 (46)4.2边缘检测方法 (49)4.2.1边缘算子法 (49)第五章工件尺寸和面积测量 (53)5.1 图像采集部分 (54)5.2 图像处理与面积计算部分 (54)5.2.1 图像预处理 (54)5.2.2 工件面积计算 (55)第六章车牌识别 (63)6.1 总体设计方案 (63)6.2 各模块实现方法 (64)实验一 MATLAB基本图像处理算法实验 (78)实验二机器视觉基本程序编写实验 (79)实验三尺寸测量 (80)实验四模式识别 (81)第一章图像增强图像增强是指按特定的需要突出一幅图像中的某些信息,同时,削弱或去除某些不需要的信息的处理方法。

其主要目的是处理后的图像对某些特定的应用比原来的图像更加有效。

图像增强技术主要包含直方图修改处理、图像平滑化处理、图像尖锐化处理和彩色处理技术等。

在实际应用中,常常是几种方法联合处理,以便达到预期的增强效果。

根据具体的应用目的和要求,所需要的具体增强技术也可以大不相同。

增强将不增加图像数据中的相关信息,但它将增加所选择特征的动态范围,从而使这些特征检测或识别更加容易。

例如噪声(即各种干扰信号)减弱、对比度改善、变形修正、模糊消除等都属于图像增强的内容。

由于种种原因,图像的品质常常是不理想的,因此图像增强成为图像处理中的重要环节。

图像增强主要有空域增强和频域增强等。

目前常用的增强技术根据对图像进行处理所在的空间不同,可分为基于图像域的方法和基于变换域的方法。

第一类,直接在图像所在的空间处理,也就是在像素组成的空间里直接对像素进行操作,为空域变换增强;第二类,在图像的变换域对图像间接进行处理,为频域增强。

空域处理法是直接对图像中的像素进行处理,基本上是以灰度映射变换为基础的,所用的映射变换取决于增强的目的。

例如增加图像的对比度,改善图像的灰度层次等处理均属于空域处理法。

另外,在第一类方法里还可分为两组:一是基于像素(点)的,也就是对图像的每次处理是对每个像素进行的,增强过程对每个像素的处理与其它像素无关;二是基于模板的,也就是对图像的每次处理是对于小的子图像(模板)进行的。

频域处理法的基础是卷积定理,它采用修改图像傅立叶变换的方法实现对图像的增强处理。

空域增强方法可以表示为g(x,y)=EH[f(x,y)] (1.1)其中,f(x,y)和g(x,y)分别为增强前后的图像,EH代表增强操作。

如果EH是定义在每个(x,y)上的,则EH是点操作;如果EH是定义在(x,y)的某个邻域上的,则EH成为模板操作。

如果模板最小,则可以是一个点,此时就变成了点操作,所以点操作可以看作是模板操作的一个特例。

本章将分别介绍利用MATLAB实现以上所提到的各种图像处理技术。

1.1 空域变换增强当g(x,y)的值取决于在(x,y)处的f(x,y)值时,EH就是一个灰度变换。

如以s 和t 分别表示f(x,y) 和g (x,y )在(x,y )位置处的灰度值,则此时式(1.1)可以写成:T=EH(s) (1.2)基于点操作的方法也叫灰度变换,常用的方法有以下几类:(1) 直接对每个像素进行操作(2) 借助直方图进行操作;(3) 借助对一系列图像间的操作进行变换。

1.1.1直接灰度调整1.增强对比度增强对比度实际是增强原图的各部分的反差。

实际中往往是通过增加原图中某两个灰度值之间的动态范围来实现的。

典型的增强对比度的变换曲线如图1.1所示。

从图中可以看出,通过这样一个变换,原图中灰度值在10~s 和2~255s 的动态范围减小了,而灰度值在12~s s 的动态范围增加了,从而使这个范围内的对比度增加了。

在实际应用中,1s 、2s 、1t 、2t 可取不同的值进行组合从而可到不同的效果。

通常在进行特定任务的模式识别工作之前,要对所要识别的图像进行增强对比度的处理,以使辨识工作更容易,辨识结果更准确。

应用变换曲线增强对比度的程序如下所示,其处理结果如图1.2所示。

%(1)应用变换曲线增强对比度clear;close all; X1=imread('flower.JPG');图1.1 增强对比度的变换曲线figure(1),subplot(2,2,1),imshow(X1),title('原图像'); f0=0;g0=0;f1=70;g1=30;f2=180;g2=230;f3=255;g3=255;%绘制变换函数曲线subplot(1,2,2),plot([f0,f1,f2,f3],[g0,g1,g2,g3])axis tight,xlabel('f'),ylabel('g')title('增强对比度的变换曲线')r1=(g1-g0)/(f1-f0);b1=g0-r1*f0;r2=(g2-g1)/(f2-f1);b2=g1-r2*f1;r3=(g3-g2)/(f3-f2);b3=g2-r3*f2;[m,n]=size(X1);X2=double(X1);for i=1:m %循环对矩阵中的每个元素进行变换处理for j=1:nf=X2(i,j);g(i,j)=0;if(f>=0)&(f<=f1)g(i,j)=r1*f+b1;elseif(f>=f1)&(f<=f2)g(i,j)=r2*f+b2;elseif(f>=f2)&(f<=f3)g(i,j)=r3*f+b3;end;end;end;subplot(2,2,3),imshow(mat2gray(X2));title('增强对比度后的图像');%(2)利用imadjust()函数增强对比度X1=imread('camera.gif');figure(2),subplot(1,2,1),imshow(X1),title('原图像');J=imadjust(X1,[0.25,0.6],[],1.2322)subplot(1,2,2),imshow(J),title('增强对比度后的图像);图1.2 增强对比度图1.2是在所选的参数模式下所得的增强图像,对比处理过的图像和原图像可以看出,应用变换曲线增强对比度后图像的对比度增强,更容易辨认了。

对于不同的图像,根据不同的情况,所选的参数有所不同,要根据实际情况而定。

2.图像求反对图像求反是将原图的灰度值翻转,简单地说,就是使黑变白,使白变黑,普通的黑白底片和照片就是这样的关系。

具体的变换就是将图像中每个像素的灰度值根据变换曲线进行映射。

应用变换曲线对图像求反的程序如下,运行求反的变换曲线以及所得结果如图1.3所示:X1=imread('lena.gif');figure(3),subplot(2,2,1),imshow(X1),title('原图像');f1=200;%f1和g1分别表示变换曲线在纵轴和横轴上的最大范围subplot(1,2,2),plot([0,f1],[g1,0])axis tight,xlabel('f'),ylabel('g')title('图像求反的变换曲线')k=g1/f1;[m,n]=size(X1);X2=double(X1);for i=1:m %循环对矩阵中的每个元素进行变换处理for j=1:nf=X2(i,j);g(i,j)=0;if (f>=0)&(f<=f1)g(i,j)=g1-k*f;elseg(i,j)=0;end;end;end;subplot(2,2,3),imshow(mat2gray(X2)),title('求反后的图像');图1.3 求反的变换曲线以及所得结果3.动态范围压缩这种方法的目标与增强对比度相反。

当原图的动态范围太大,超出了某些显示设备所允许的动态范围时,如果直接使用原图,则有一部分信息可能丢失。

解决的办法是对原图进行灰度压缩。

利用对数形式的变换函数进行动态范围压缩的程序如下。

我们可以使用不同的参数组合来得到不同的效果。

采用对数形式的变换函数的变换曲线和处理结果如图1.4所示。

%(4) 采用对数形式的变换函数进行动态范围压缩X1=imread('camera.gif');figure(4),subplot(2,2,1),imshow(X1),title('原图像');%绘制变换函数曲线c=255/log(256);x=0:1:255;y=c*log(1+x);subplot(1,2,2),plot(x,y)axis tight,xlabel('f'),ylabel('g')title('对数变换曲线')%循环对矩阵中的每个元素进行变换处理[m,n]=size(X1);X2=double(X1);for i=1:mfor j=1:ng(i,j)=c*log(X2(i,j)+1);endendsubplot(2,2,3),imshow(mat2gray(X2)),title('对数变换处理的图像');图1.4 对数形式的变换函数进行动态范围压缩结果4.灰度切分灰度切分的目的与增强对比度相似,即将某个灰度范围变得比较突出:所不同的是,这里将所要突出的灰度范围变换成较高的灰度值,而将其余灰度值变换为较低的灰度值。
