探究电路单元测试题
第14章《探究电路》单元测试 2021-2022学年沪科版九年级物理

探究电路单元测试一.选择题(共16小题)1.下列四个图象中,能正确描述电阻一定时,通过导体的电流与它两端电压关系的是()A. B. C. D.2.在用“伏安法测电阻”时,所选择的电源电压为4.5V,被测电阻的阻值约为10Ω,则选择电路时电压表、电流表的量程选择为()A.0~3V、0~3A B.0~3V、0~0.6A C.0~15V、0~3A D.0~15V、0~0.6A3.实验室有两只定值电阻,甲标有“l0Ω,1A”字样,乙标有“15Ω,0.6A”字样.现把它们串联起来,则该串联电路允许通过的最大电流为()A.0.4A B.0.6A C.1A D.1.6A4.在探究“电流与电压关系”的实验中,小红同学分别用Ra、Rb两个电阻进行探究,并根据实验数据绘制出如图所示的I﹣U关系图象,从图中可以看出Ra 与Rb的大小关系是()A.Ra >RbB.Ra=RbC.Ra<RbD.无法确定5.如图所示的电路,电源电压为6V且保持不变,R=10Ω,当闭合开关S,电压表的示数为2V,以下判断正确的是()A.通过电阻R的电流是0.6A B.电阻R两端的电压是2VC.通过灯泡L的电流是0.2A D.电路中的电流是0.4A6.为维护消费者权益,我市某技术监督部门对市场上的电线产品进行抽査,发现有一个品牌的铜芯电线不符合规格:电线直径明显比说明书上标有的直径要小.这种电线不符合规格的主要原因是()A.电线的温度引起电阻偏大B.电线的材料引起电阻偏大C.电线的长度引起电阻偏大D.电线的横截面积引起电阻偏大7.有两个电阻R1、R2(R1>R2),图中情况中阻值最大的是()A.B.C.D.8.如图所示,将一根铅笔芯通过两个夹子接入电路中,当只把右端夹子向左移时,铅笔芯接入电路的电阻变小,小灯泡变亮.导致铅笔芯接入电路的电阻变小的主要因素是()A.材料B.长度C.温度D.横截面面积9.根据欧姆定律,下列说法中正确的是()A.通过导体的电流越大,这段导体的电阻就越小B.导体两端的电压越大,这段导体的电阻就越大C.通过导体的电流跟这段导体两端的电压成正比,跟这段导体的电阻成反比D.导体两端的电压为零时,电阻值也为零10.如图所示,R1:R2=1:2,当开关S闭合后,A1、A2两电流表的示数之比为()A.1:2 B.2:1 C.2:3 D.1:311.如图所示的电路中,电源电压6V保持不变,定值电阻的阻值为10Ω,滑动变阻器的最大阻值为20Ω.当开关闭合,滑片由b端向a端移动的过程中,以下说法正确的是()A.电压表的示数减小B.电压表示数与电流表示数的比值不变C.当滑片移动中点时,电压表示数为2VD.当滑片移到a端时,电流表示数为0.2A12.小刚同学用如图电路探究“一段电路中电流跟电阻的关系,在此实验过程中,当A、B两点间的电阻由10Ω更换为15Ω后,为了探究上述问题,他应该采取的唯一操作是()A.将电池个数增加B.保持变阻器滑片不动C.将变阻器滑片适当向左移动 D.将变阻器滑片适当向右移动13.如图所示,电源电压U=10V,定值电阻R=20Ω,闭合开关S,电压表的示数是6V,通过小灯泡的电流是()A.0.8A B.0.5A C.0.3A D.0.2A14.如图是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变小的是()A.B. C.D.15.如图1所示是电阻甲和乙的I﹣U图象,下列说法正确的是()A.电阻乙为定值电阻B.当电阻甲两端电压为2V时,R甲=0.4ΩC.如图2所示,当开关闭合,电路电流为0.2A时,电路总电阻是15ΩD.如图3所示,当开关闭合,电源电压为2V时,电路总电流为0.4A16.如甲图所示为气敏电阻随有害尾气浓度β变化的曲线,某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路,如图乙所示,电源电压恒定不变,R为气敏电阻,L为指示灯.当有害尾气浓度β增大时()A.电压表的示数增大,指示灯亮度增大B.电压表的示数减小,指示灯亮度增大C.电压表的示数减小,指示灯亮度减小D.电压表的示数增大,指示灯亮度减小二.填空题(共6小题,共16分)17.下面的电路图,在研究电流、电压和电阻关系时,若只改变滑动变阻器的阻值,可以探究电流与的关系;也可用于伏安法测电阻,实验时小明观察到两个电表的示数如下,此时电流为A,电压为V,则小明测得R的电阻是Ω。
探究简单电路单元测试卷(含答案)

班级姓名学号分数第十三章《探究简单电路》测试卷(A卷)(时间:60分钟,满分:100分)一、选择题(每小题3分,共30分)1.如图所示四个电路中,若闭合开关S,将会造成电源短路的是()A. B. C. D.2.下面的电路图中,能用电压表正确测出灯L1两端电压的是()A. B. C. D.3.现代社会倡导文明出行,某班同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图所示的控制人行红、绿灯的电路图,你认为可行的是()A.B.C.D.4.图中,能直接测量通过灯L1电流的电路是()A.B.C.D.5.图中所示的电路中,闭合开关1S 和2S 后,下列分析正确的是()A .小灯泡亮、电铃响B .小灯泡亮、电铃不响C .小灯泡不亮,电铃响D .小灯泡不亮,电铃不响6.如图所示的电路中,两个灯泡是串联状态的是()A .B .C .D .7.如图所示,开关闭合后,电流表1A 、2A 、3A 的读数分别为1I 、2I 、3I ,则各表的读数关系为()A .123I I I ==B .123I I I >>C .123I I I <<D .无法判断8.在图所示的电路中,闭合开关S ,三盏灯属于并联的电路是()A .B .C .D .9.如图所示,若电源电压是3V,电压表的示数是1.8V,则L2两端的电压是()A.4.8VB.1.8VC.3VD.1.2V10.图中的四个电路图中与如图实物图对应的是()A. B. C. D.二、填空题(共30分)11.气球与羊毛衫相互摩擦后会吸引头发,这说明气球______;如果将两个带同种电荷的气球靠近时,会出现相互______的现象。
12.街上的路灯总是同时亮同时灭,它们之间的连接方式是________。
在如题图所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用。
若想让灯泡和电铃同时工作,需要闭合开关________;若同时闭合S1和S2,可以工作的用电器是________。

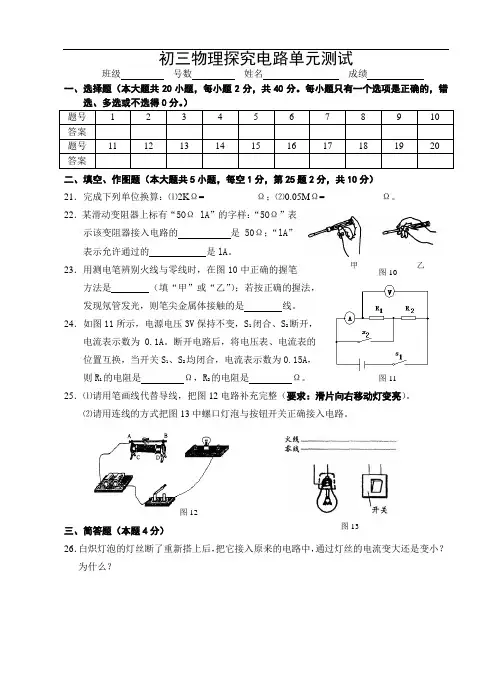

初三物理探究电路单元测试沪科版

初三物理探究电路单元测试班级 号数 姓名 成绩一、选择题(本大题共20小题,每小题2分,共40分。
每小题只有一个选项是正确的,错二、填空、作图题(本大题共5小题,每空1分,第25题2分,共10分) 21.完成下列单位换算:⑴2K Ω=___________Ω;⑵0.05M Ω=____________Ω。
22.某滑动变阻器上标有“5O Ω lA ”的字样:“5O Ω”表示该变阻器接入电路的 是50Ω;“lA ”表示允许通过的 是lA 。
23.用测电笔辨别火线与零线时,在图10中正确的握笔方法是 (填“甲”或“乙”);若按正确的握法,发现氖管发光,则笔尖金属体接触的是 线。
24.如图11所示,电源电压3V 保持不变,S 1闭合、S 2断开,电流表示数为0.1A 。
断开电路后,将电压表、电流表的位置互换,当开关S 1、S 2均闭合,电流表示数为0.15A ,则R 1的电阻是 Ω,R 2的电阻是 Ω。
25.⑴请用笔画线代替导线,把图12电路补充完整(要求:滑片向右移动灯变亮)。
⑵请用连线的方式把图13中螺口灯泡与按钮开关正确接入电路。
三、简答题(本题4分)26.白炽灯泡的灯丝断了重新搭上后,把它接入原来的电路中,通过灯丝的电流变大还是变小?为什么?甲乙图10图11图12图13四、实验、探究题(本大题5小题,共28分) 27.(6分)在做“决定电阻大小的因素”实验中:⑴为了便于研究,采用__________法(填“控制变量”或“等效替代”),即每次需挑选两根合适的导线,测出通过它们的电流,然后进行比较,最后得出结论。
⑵如图14所示,长短、粗细都相同的锰铜线AB 和镍铬合金线CD ,先后接入电路,接AB 时电流表的示数大,这表明AB 的电阻___________,两次实验电流表示数不同,说明导体的电阻与_________有关。
28.(2分)图15电阻箱接入电路中的电阻是 Ω。
29.(2分)小刚同学用如图16电路探究“一段电路中电流跟电阻的关系”。

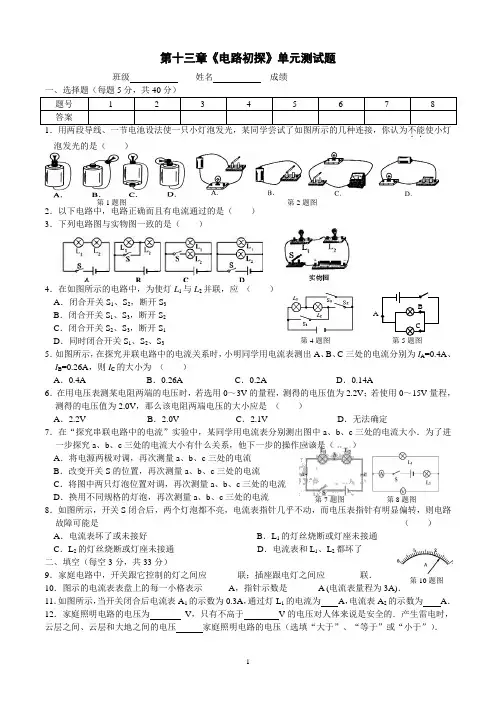

《电路初探》单元测试卷

第十三章《电路初探》单元测试题班级 姓名 成绩____________一、选择题(每题5分,共40分)1.用两段导线、一节电池设法使一只小灯泡发光,某同学尝试了如图所示的几种连接,你认为不能..使小灯泡发光的是( )2.以下电路中,电路正确而且有电流通过的是( ) 3.下列电路图与实物图一致的是( )4.在如图所示的电路中,为使灯L 1与L 2并联,应 ( ) A .闭合开关S 1、S 2,断开S 3B .闭合开关S 1、S 3,断开S 2C .闭合开关S 2、S 3,断开S 1D .同时闭合开关S 1、S 2、S 35.如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0.4A 、I B =0.26A ,则I C 的大小为 ( )A .0.4AB .0.26AC .0.2AD .0.14A6.在用电压表测某电阻两端的电压时,若选用0~3V 的量程,测得的电压值为2.2V ;若使用0~15V 量程,测得的电压值为2.0V ,那么该电阻两端电压的大小应是 ( )A .2.2VB .2.0VC .2.1VD .无法确定7.在“探究串联电路中的电流”实验中,某同学用电流表分别测出图中a 、b 、c 三处的电流大小.为了进一步探究a 、b 、c 三处的电流大小有什么关系,他下一步的操作应该是( ) A .将电源两极对调,再次测量a 、b 、c 三处的电流 B .改变开关S 的位置,再次测量a 、b 、c 三处的电流C .将图中两只灯泡位置对调,再次测量a 、b 、c 三处的电流D .换用不同规格的灯泡,再次测量a 、b 、c 三处的电流 8.如图所示,开关S 闭合后,两个灯泡都不亮,电流表指针几乎不动,而电压表指针有明显偏转,则电路故障可能是 ( ) A .电流表坏了或未接好 B .L 1的灯丝烧断或灯座未接通 C .L 2的灯丝烧断或灯座未接通D .电流表和L 1、L2都坏了 二、填空(每空3分,共33分)9.家庭电路中,开关跟它控制的灯之间应_______联;插座跟电灯之间应________联.10.图示的电流表表盘上的每一小格表示______A ,指针示数是_______A (电流表量程为3A). 11.如图所示,当开关闭合后电流表A 1的示数为0.3A ,通过灯L 1的电流为 A ,电流表A2的示数为 A . 12.家庭照明电路的电压为 V ,只有不高于 V 的电压对人体来说是安全的.产生雷电时,云层之间、云层和大地之间的电压 家庭照明电路的电压(选填“大于”、“等于”或“小于”).第7题图 第8题图第1题图 第2题图 第4题图 第10题图13.如图所示.电源电压是6V ,当s 闭合时.电压表的示数为2V .电压表测的是灯 两端的电压.灯L 1两端的电压为 V .三、作图(每题4分,共8分)14.请照图甲所示的电路图,用笔画线,将图乙中各个元件连接起来.15.如图是一个电学实验的实物连线图,请在右边方框内画出它的电路图.四、实验探究(每空3分,共15分) 16.【探究名称】探究并联电路中电流的关系【提出问题】如图所示的并联电路中,流过A 、B 、C各处的电流之间可能有什么关系?【设计实验与进行实验】⑴按图示连接电路;⑵把电流表分别接入到电路中的A 、B 、C 处,测出它们的电流,填入右表;⑶为了防止个别偶然因素的影响,我们可以采用以下两种方法之一,重复上面实验步骤. 方法一:改变电源电压 方法二:更换其中一条支路中的电阻(阻值不同)【分析与论证】⑴在拆接电路时,开关必须______;⑵上面设计的表格中存在的不足之处是:__________________;右图中的实验现象说明⑶表格补充完整后,通过对上面数据的分析,后面两次实验是采用方法______进行的,可以得出结论:并联电路干路中的电流等于________________________________. 五、阅读下面“一分钟幽默”,回答相关问题:(4分) 17.儿子的设想能成立吗?为什么?电路图第15题图 第14题图《把电留住》 儿子:爸爸,电灯为什么要用两根线?爸爸:一根来电,一根还要让电回去. 儿子:那把这一根剪断,只让电来,不让它回去,咱家就再也不会停电了.第13题图第11题图第16题图-1 第16题图-2第十三章《电路初探》单元测试题参考答案9.串 并 10.0.1 2.4 11.0.3 0.312.220 36 大于 13.L 2 4 14.如图15.如图16.⑴断开 ⑵缺少了电流的单位 电流表的接线柱接错了 ⑶一 各支路电流之和 17.不能.电路闭合是电流流通的必要条件.题14 题15 12。

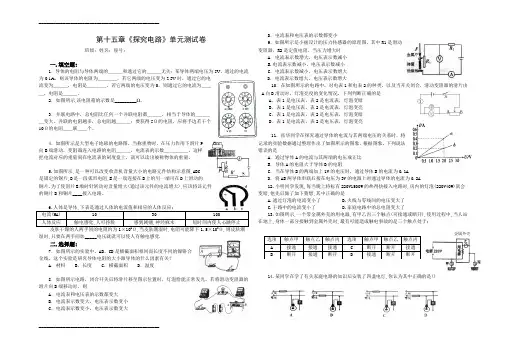

沪科版九年级物理第十五章《探究电路》单元测试卷

第十五章《探究电路》单元测试卷班级:姓名:座号:一.填空题:1.导体的电阻与导体两端的___和通过它的___无关;某导体两端电压为5V,通过的电流为0.1A,则该导体的电阻为____,若它两端的电压变为2.5V时,通过它的电流变为___,电阻是____,若它两端的电压变为0,则通过它的电流为___,电阻是___。
2.如图所示,该电阻箱的示数是_________Ω。
3.并联电路中,总电阻比任何一个并联电阻都___,相当于导体的____变大,并联的电阻越多,总电阻越___;要获得5Ω的电阻,应将手边若干个10Ω的电阻__联__个。
4.如图所示是大型电子地磅的电路图,当称重物时,在压力作用下滑片P向B端滑动,变阻器连入电路的电阻___,电流表的示数_____。
这样把电流对应的重量刻在电流表的刻度盘上,就可以读出被称物体的重量。
5.如图所示,是一种可以改变收音机音量大小的电路元件结构示意图,ABC是固定的铜片,D是一段弧形电阻,E是一端连接在B上的另一端可在D上滑动的铜片.为了使滑片E顺时针转动时音量增大(通过该元件的电流增大),应该将该元件的铜片B和铜片____接入电路。
6.人体是导体,下表是通过人体的电流值和相应的人体反应:电流(MA) 10 30 100人体反应触电感觉,人可挣脱感到剧痛,神经麻木短时间内使人心跳停止皮肤干燥的人两手间的电阻约为1×105Ω,当皮肤潮湿时,电阻可能降下1.5×103Ω,则皮肤潮湿时,只要在两手间加_____电压就就可以使人有触电感觉.二.选择题:7.如图所示的实验中,AB、CD是横截面积相同而长度不同的镍铬合金线,这个实验是研究导体电阻的大小跟导体的什么因素有关?A.材料B.长度C.横截面积D.温度8.如图所示电路,闭合开关后将滑片移至图示位置时,灯泡恰能正常发光,若将滑动变阻器的滑片向B端移动时,则A.电流表和电压表的示数都变大B.电流表示数变大,电压表示数变小C.电流表示数变小,电压表示数变大D.电流表和电压表的示数都变小9.如图所示是小丽设计的压力传感器的原理图,其中R1是滑动变阻器,R2是定值电阻。

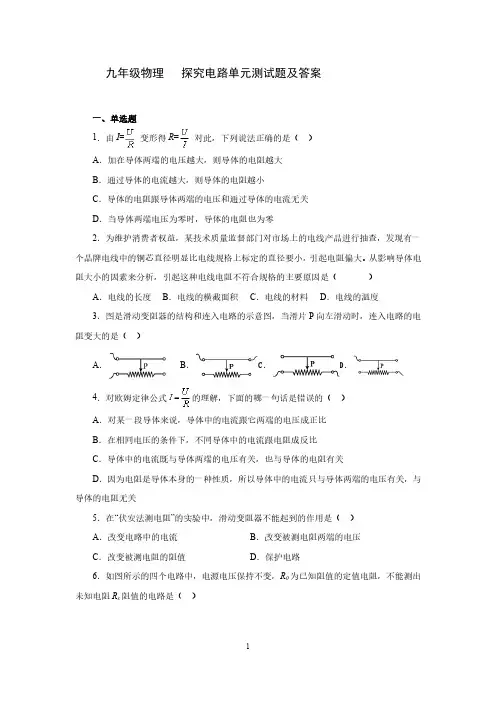

九年级物理 探究电路单元测试题及答案

九年级物理探究电路单元测试题及答案一、单选题1.由I=变形得R=对此,下列说法正确的是()A.加在导体两端的电压越大,则导体的电阻越大B.通过导体的电流越大,则导体的电阻越小C.导体的电阻跟导体两端的电压和通过导体的电流无关D.当导体两端电压为零时,导体的电阻也为零2.为维护消费者权益,某技术质量监督部门对市场上的电线产品进行抽查,发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小,引起电阻偏大。
从影响导体电阻大小的因素来分析,引起这种电线电阻不符合规格的主要原因是()A.电线的长度B.电线的横截面积C.电线的材料D.电线的温度3.图是滑动变阻器的结构和连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变大的是()A.B.C.D.4.对欧姆定律公式的理解,下面的哪一句话是错误的()A.对某一段导体来说,导体中的电流跟它两端的电压成正比B.在相同电压的条件下,不同导体中的电流跟电阻成反比C.导体中的电流既与导体两端的电压有关,也与导体的电阻有关D.因为电阻是导体本身的一种性质,所以导体中的电流只与导体两端的电压有关,与导体的电阻无关5.在“伏安法测电阻”的实验中,滑动变阻器不能起到的作用是()A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路6.如图所示的四个电路中,电源电压保持不变,R0为已知阻值的定值电阻,不能测出未知电阻R x阻值的电路是()A.B.C.D.7.下列做法使导体电阻变小的是()A.把铜丝折成两段并联B.把铜丝拉长C.给铜丝加热D.把铜丝换成长度和横截面积相同的铁丝8.物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。
在下列研究实例中,运用“类比法”是()A.研究电流的形成原因时,将电流和水流比较,从分析水流的形成入手来分析电流的形成B.研究电流的大小时,根据电流产生的效应来判断电流的大小C.研究多个电阻的电路时,求出总电阻,用总电阻产生的效果来代替所有电阻产生的总效果D.研究电流与电压的大小关系时,保持电阻大小不变,改变电阻两端的电压值,观察电流如何随电压的变化而变化9.两导体电阻R1=10,R2=1,并联后的总电阻()A.大于10B.小于1C.在1与10之间D.无法确定10.如图所示,为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I﹣U图像,从图中可知()A.R1>R2B.R1、R2串联后,总电阻I﹣U图线在区域Ⅱ内C.R1、R2并联后,总电阻I﹣U图线在区域Ⅲ内D.R1、R2并联后,总电阻I﹣U图线在区域Ⅰ内11.如图电路中,电源电压不变,当滑动变阻器的滑片向右移动时()A.电流表示数变大,电压表示数变小B.电流表示数变大,电压表示数变大C.电流表示数变小,电压表示数变大D.电流表示数变小,电压表示数变小12.如图是电阻甲和乙的I﹣U图像,小明对图像信息做出的判断,正确的()A.当甲两端电压为0.5V时,通过它的电流为0.3AB.当乙两端电压为2.5V时,其电阻值为10ΩC.将甲和乙并联,若电压为1V,则它们的干路电流为0.6AD.将甲和乙串联,若电流为0.3A,则它们两端的电压为3V13.如图所示的家庭电路,闭合开关S后,灯泡正常发光,但插座不能供电。
第十三章《探究简单电路》单元检测题(含答案)

第十三章《探究简单电路》单元检测题1.如图所示,一根实验室中常用的橡胶棒与毛皮摩擦后,立即将该橡胶棒接触验电器的金属球,金属箔片张开。
下列说法正确的是()A.金属箔片张开说明橡胶棒带电B.橡胶棒与毛皮摩擦后,毛皮所带的电荷为负电荷C.毛皮原子核对电子的束缚能力比橡胶棒强D.该验电器的原理是同种电荷相互吸引,异种电荷相互排斥2.小华要用电流表测并联电路中流经灯L2的电流,下列电路连接正确的是()A.B.C.D.3.小汽车的四个车门对缝处各有一个触碰开关,关门时压下开关,门控灯不亮,开门时松开开关,门控灯亮。
若司机通过门控灯就可以知道是那个门没关好,请在图所示的电路图中选出最合理的车门门控灯设计原理图()A.甲B.乙C.丙D.丁4.四个悬挂着的轻质小球,相互作用情况如图所示,则对小球带电情况的判断正确的是()A.A、B、C球一定带电,D球可能不带电B.A球可能不带电,B、C、D球一定带电C.A、B球一定带电,C、D球可能带电D.A球一定带电,B、C、D球可能不带电5.下面是张华同学对身边的一些电路进行观察分析后作出的判断,其中正确的是()A.厨房中的抽油烟机里装有照明灯和电动机,它们是串联的B.马路两旁的路灯,晚上同时亮早晨同时灭,它们是串联的C.楼道中的电灯是由声控开关和光控开关共同控制是并联的D.一般家庭中都要安装照明灯和其它用电器,使用时互不影响,它们是并联的6.现代人的生活已经离不开电了,为了安全用电,我们对生活中的一些“电”常识的了解必不可少。
下列有关常见电压值、电流值的表述错误的是()A.一节新的干电池的电压是1.5VB.空调工作时的电流大约为2AC.手机锂电池电压约为3.7VD.我国家庭电路的电压是220V7.如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转如图乙所示,则通过灯泡L1、L2的电流分别为()A.1.2A,0.3A B.0.32A,1.28AC.1.28A,1.6A D.1.28A,0.32A8.如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,下列说法正确的是()A.灯L1和灯L2串联B.灯L1和灯L2一定一样亮C.通过灯L1的电流与通过灯L2的电流一定相等D.灯L1和灯L2两端的电压一定相等9.如图所示实物图相对应的电路图是()A.B.C.D.10.如图所示的电路中,闭合开关后属于并联电路的是()A.甲乙B.甲乙丙C.甲乙丁D.乙丙丁11.在如图甲所示电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电阻R1和R2两端的电压分别为()A.3V、9.2V B.11.5V、2.3V C.2.3V、11.5V D.9.2V、2.3V12.在如图的电路中,下列理解正确的是()A.开关闭合后,两灯泡串联,电压表V1测的是灯泡L1和电源的总电压B.开关闭合后,电压表V1和V2分别测的是灯泡L2和L1两端的电压C.开关闭合后,两灯泡并联,电压表V2测的是灯泡L2两端的电压D.开关断开后,电路中没有电流通过,两电压表均没有示数13.如图甲中闭合开关灯泡发光,乙中用带绝缘柄的金属棒把两个验电器连接起来(验电器带电情况如图所示),图丙中水果电池接电压表,图丁中在头发上摩擦过的塑胶梳靠近纸屑。
沪科版物理九年级第十五章《探究电路》单元测试题2(含答案)

沪科版物理九年级第十五章《探究电路》单元测试题姓名: 班级: 考号: .一.选择题(每题2分,共24分)1.下列电器设备中,主要利用电流热效应进行工作的是 ( )2.下列变化能引起导体电阻大小变化的是()A.提高导体两端的电压 B.减小导体中的电流C.改变导体的温度 D.导体是否通电3.在如图2所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的()A.M接C,N接B B.M接A,N接BC.M接C,N接D D.M接A,N接D4.如图所示,小宇运用电学知识设计了一个电子身高测量仪,其接入电路的电阻与接入电路的棒长成正比,金属杆cd和MP(右端P是滑片)与电路接触良好,杆cd和MP的电阻不计.当被测身高增加时,电压表的示数()A.变大 B.变小C.不变 D.无法确定5. 如图所示的四种情景中,符合安全用电原则的是()6. 如图4所示电路,闭合开关后滑动变阻器的滑片向左移动,以下说法正确的是()A. 电流表示数变大,电压表示数变小B. 电流表示数变大,电压表示数变大C. 电流表示数变小,电压表示数变小D. 电流表示数变小,电压表示数变大7. 如图5所示电路中,MN间电压稳定,R1为定值电阻,滑动变阻器R2的最大阻值为20Ω。
当滑动变阻器滑片P处于a端时,电流表示数为0.25A;当滑片P处于ab中点时,电流表示数为0.40A,则MN间的电压是()A.6伏B.5伏C.4伏D.3伏8. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验,下列说法不.正确..的是()A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据,得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值,减小误差9. 如图6所示电路中,电源电压保持不变,闭合开关S1、S2,两灯都发光;当把开关S2断开时,灯泡L1的亮度及电流表示数的变化情况是…()A.L1亮度增大,电流表示数不变 B.L1亮度不变,电流表示数不变C.L1亮度不变,电流表示数变小 D.L1亮度减小,电流表示数变小10. 如图7所示是两电阻R1,R2的U-I图线,由图可知()A. R1=20Ω,R2=10ΩB. R1=10Ω,R2=20ΩC. R1=30Ω,R2=20ΩD. R1=20Ω,R2=30Ω11.图8是新型节能应急台灯电路示意图,台灯充好电后,使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度,假定电源电压、灯泡电阻不变,则灯泡两端电压U 随R变化的图象是()12.如图所示电路中,电源电压保持不变,闭合开关S后,将滑动变阻器R的滑片P 向左移动,在此过程中()A. 电压表V1示数变小,电压表V2示数变大B. 电流表A示数变小,电压表V1示数不变C. 电流表A示数不变,灯泡L亮度变亮D. 电压表V1示数不变,灯泡L亮度变暗二.填空题(每空2分,共20分)13.滑动变阻器滑动头上有一个铭牌,铭牌上面标有电流值和电阻值,如图9所示,其中50Ω示;1.2A表示。
浙教版科学八年级上册 第4章 电路探秘(4.2-4.5) 单元测试卷(含答案)

第四章电路探秘班级得分学号姓名一、选择题(每小题只有一个正确答案,每小题3分,共60分)1. 用一个物体将如图电路中a 和b两点连接起来,可以使小灯泡发光,下列物体中最合适的是( )A. 铁钉B. 木筷子C. 橡皮擦D. 塑料管子2.下列关于导体和绝缘体的说法,正确的是( )A. 导体能导电是因为所有导体中含有自由移动的电子B. 绝缘体不能导电是因为绝缘体中不含有电荷C. 导体对电流没有阻碍作用,而绝缘体对电流的阻碍作用很大D. 物体对电流阻碍作用越小,导电性能越好,反之对电流阻碍作用越大,导电性越差3. 在中美贸易战中,华为、中兴等企业的遭遇告诉我们,要重视芯片的自主研发工作。
芯片是指含有集成电路的硅片,制造芯片的主要材料是( )A. 导体B. 半导体C. 绝缘体D. 超导体4.下列有关常见电压值的表述错误的是( )A. 一节新干电池的电压是1.5伏B. 对人体安全的电压是36伏C. 手机锂电池电压约为3.6伏D. 家庭电路的电压是220伏5. 分析复杂电路中各用电器的连接关系时,为了将电路简化,通常先把电路中的电流表和电压表进行简化处理,下列处理方式正确的是( )A. 把电流表看成是断路的B. 把电流表看成是一个大电阻C. 把电压表看成是断路的D. 把电压表看成是一根导线6.如图所示的电路中,下列连接方法正确的是( )7.如图所示的电表,接线未画出,下列说法中正确的是( )A. 它是一个电流表B. 它的示数是 1.7安C. 它的示数可能是8.5伏D. 它有三个量程8. 如图所示,在“◯”处接入电流表或电压表,要使L₁与 L₂串联,则下列做法正确的是( )A. a、b都为电流表B. a为电压表,b为电流表C. a、b都为电压表D. a为电流表,b为电压表9. 某技术监督部门对市场上的电线产品进行抽查,发现有一个品牌的铜芯电线不符合规格:电线直径明显比说明书上标有的直径要小。
这种电线不符合规格的主要原因是( )A. 电线的温度引起电阻偏大B. 电线的材料引起电阻偏大C. 电线的长度引起电阻偏大D. 电线的横截面积引起电阻偏大10. 在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片 P 向右端滑动时灯逐渐变亮,则下列接法正确的是( )A. M接A,N接DB. M接C,N接DC. M接C,N接BD. M接A,N接B11. 如图所示的电路,开关S闭合后,两灯均发光,下列说法中正确的是( )A. 两灯并联B. 电压表测的是灯 L₁两端的电压C. 电压表测的是灯 L₂两端的电压D. 开关断开时,电流表无示数但电压表有示数12. 在如图所示的电路中,闭合开关S后,灯L不发光。
探究电路单元检测试卷

A.电器失火时先断一电源B.湿衣服凉在电线上C.用湿布擦电器D.家用电器未加接地线图1探究电路单元检测试卷一.选择(每题2分,共24分)1下列图示现象中,符合用电安全的是2、如图1是滑动变阻器结构示意图,当滑片P往b滑动时,电阻变大,连入电路中的接线柱应是( )A.a和b B.b和c C.c和d D.a和c3.在通常情况下,下列各组物质中全是导体的是A.人体,石油B. 空气,海水C.铝块, 纯净水D.果汗饮料,铜笔芯4.如右图所示的实验中,AB、CD是横截面积相同而长度不同的镍铬合金线,这个实验是研究导体电阻的大小跟导体的什么因素有关A.材料B.长度C.横截面积D.温度5.有两只定值电阻,上面分别标有“2A 10Ω”和“1A 5Ω”的字样,若将它们串联在电路中使用,则电路中允许通过的最大电流为:A. 1A B.2A C. 3A D.不能确定6.白炽灯通常用钨丝作为灯丝,这主要是因为钨的()A. 熔点较高B. 比热较大C. 导电性好D. 容易氧化7.如图下,在实验室里,某同学把电压表跟电灯串联起来,把电流表跟电灯并联在一起想用伏安法测电阻,这样做的结果是A.电压表被烧坏 B.电流表示数几乎为0 C.电流表被烧坏 D.电灯将烧坏8.由欧姆定律导出的电阻计算公式R=U/I,以下结论正确的是( )·A.加在导体两端电压越大,则导体电阻越大B.通过导体电流越小,导体电阻越大C.导体两端电压为零时,电阻为零 D.不考虑温度影响,电阻大小跟电流、电压无关9.小刚家中的几盏电灯突然全部熄灭了,检查保险丝发现并未烧断,用测电笔测试各处电路时,氖管都发光。
他对故障作了下列四种判断,其中正确的是:()A.灯泡全部都烧坏 B进户零线断路 C室内线路发生短路 D进户火线断路10.如右图所示,闭合开关,将滑动变阻器的滑片向下滑动时,观察到的现象是A.灯泡变暗,电压表示数变小B.灯泡变亮,电压表示数变大C.灯泡变暗,电压表示数不变 D.灯泡变亮,电压表示数不变11.有两个阻值不同定值电阻R1、R2,它们的电流随电压变化的I—U图线如右图所示.如果R1、R2串联后的总电阻为R串,并联后的总电阻为R并,则关于R串、R并的I—U图线所在的区域,下列说法中正确的是()A.R串在Ⅱ区域,R并在Ⅲ区域 B.R串在Ⅲ区域,R并在Ⅰ区域C.R串在Ⅰ区域,R并在Ⅱ区域 D.R串在Ⅰ区域,R并在Ⅲ区域12.右图电源电压保持不变,开关S闭合后,电压表和电流表读数的变化情况是A都变大 B都变小 C 一个变大,另一个变小 D都不变二.填空(每空1分,共29分)13我国家庭进户线一般有两根线,一根是_____线,一根是_____线。
单元综合检测 第十五章 探究电路

第十五章探究电路(60分钟 100分)一、选择题:本题共10小题,每小题3分,共30分。
1.在“探究影响导体电阻大小的因素”的活动中,小明发现实验器材中金属丝只有一根,其他器材足够,下面实验探究活动中他无法完成的是(B)A.电阻是否与长度有关B.电阻是否与材料有关C.电阻是否与横截面积有关D.电阻是否与温度有关2.关于电压、电流和电阻,下列说法正确的是(C)A.导体的电阻由它两端电压和通过的电流决定R=UIB.电荷移动就能形成电流C.电路中有电流时它两端一定有电压D.电压的作用是在电路中产生自由电荷3.图甲为某可调亮度台灯,图乙为其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。
下列分析正确的是(B)A.电位器与灯泡并联B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C.若只将a、c接入电路,顺时针转动旋钮时灯泡变亮D.若只将b、c接入电路,顺时针转动旋钮时灯泡变暗4. (2023·安徽中考)如图所示为电阻R1和R2的I-U图像,由图可知(C)A.R1的阻值为5 ΩB.R1的阻值小于R2的阻值C.将R1、R2串联接入电路,通电后R1两端的电压大于R2两端的电压D.将R1、R2并联接入电路,通电后通过R1的电流大于通过R2的电流5.(2023·福建三模)在我们的日常生活中,安全用电非常重要。
下列各种做法,符合安全用电原则的是(B)A.用湿抹布擦拭亮着的台灯B.电器起火要先断电后灭火C.电冰箱的金属外壳没必要接地D.发现有人触电要立即把人拉开6. (2023·北京中考)如图所示的电路中,电阻阻值R1<R2。
开关S闭合后,R1、R2两端的电压分别为U1、U2,通过R1、R2的电流分别为I1、I2。
下列判断正确的是(C)A.U1>U2B.U1<U2C.I1>I2D.I1=I27. (2023·龙东中考)如图所示,图甲是某款电子秤的外观图,图乙是它的原理图,表盘是由电压表改装而成的,下列判断正确的是(A)A.物体质量越大,电子秤示数越大,电路中电流不变B.物体质量越大,电子秤示数越小,电路中电流不变C.物体质量越大,电子秤示数越大,电路中电流越大D.物体质量越大,电子秤示数越小,电路中电流越大8.如图所示,电源电压保持不变,先闭合开关S1,电压表示数为U1;再闭合开关S2,电压表示数为U2,电阻R1、R2的阻值之比为(D)A.U1∶U2B.U2∶U IC.U2∶(U2-U1)D.U1∶(U2-U1)9.(2023·福建模拟)如图所示为某家庭电路的部分电路,电灯和电热器正在工作。
(完整)九年级物理第十五章探究电路测试题

班级 姓名九年级物理第十五章探究电路测试题一、单项选择题(请将题目填在答题框中)1. 在探究“导体电阻的大小与哪些因素有关”的实验中,将一根粗细均匀的导体截成ab 、cd 两段后,分别把它们接入如图所示的电路中,这是在探究导体电阻与导体A .横截面积的关系B .材料的关系C .长度的关系D .温度的关系2. 为了验证玻璃在加热烧红时也能导电,同学们利用白炽灯、灯丝已断的灯泡玻璃芯、酒精灯、插头、导线若干,设计了下图所示的四种方案,其中合理的是3.一段导体接在电压为9V 的电源上时,通过导体的电流是1A 若将这段导体接在电压为3V 的电源上时,这段导体的电阻是A . 9Ω B. 6Ω C .3Ω D.由9Ω变为3Ω4、如图的四个电路中,电源电压U 相同,R1<R2,电路的总电流最大的是5、将两个不同型号的灯泡串联在电路中,发现两灯的亮度不同,甲灯比乙灯亮,则下列说法正确的是 A.两灯中的电流不相等,甲灯中电流大于乙灯中电流 B.两灯中的电流不相等,乙灯中电流大于甲灯中电流 C.两灯中的电流相等 D.无法判断两灯中电流的大小6、白炽灯泡的灯丝断开后,可把断头搭接起来继续使用,这时灯丝的A. 电阻变大,电流减小B. 电阻变小,电流增大C. 电阻和电流都增大D. 电阻和电流都减小 7、如图所示,AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后连入电路中,比较这两段导体两端的电压及通过它们的电流的大小,有 A .AB BC U U >,AB BC I I < B .AB BC U U <,AB BC I I = C .AB BCU U >,AB BCI I = D .AB BCU U =,AB BCI I <8、如图两个电路中,电源电压相等,闭合开关S ,当滑片P 都向右滑动时,灯泡L1和L2的亮度变化 A .L 1、L 2都变亮 B .L 1、L 2都变暗C .L 1变亮,L 2变暗D .L 1变暗,L 2的亮度不变BACacb d9、某学习小组在一次实验探究中利用电压表和电流表测得了多组数据,记录如下表。
探究电路单元测试 九年级物理 沪科版 精心设计严格审核直接使用

第1页 共6页 ◎ 第2页 共6页 学校:___________姓名:___________班级:___________考号:___________ …………○…………内…………○…………装…………○…………订…………○…………线…………○…………V R A S 《探究电路》单元测试卷 物理试卷 考试范围:《探究电路》;考试时间:60分钟; 第I 卷(选择题) 1.一根锰铜线的电阻为R ,要使这根连人电路的导线电阻变小,可采用的方法是( ) A .减小导线两端的电压 B .增大导线中的电流 C .将导线对折后连入电路 D .将导线拉长后连入电路 2.如图是某学习小组在学习使用滑动变阻器活动中使用的电路,闭合开关,要使滑片P 向右移动时电灯变暗,则下例接法正确的是( ) A .M 接A ,N 接C B .M 接A ,N 接B C .M 接B ,N 接A D .M 接B ,N 接D 3.小刚同学用图所示的电路研究电流跟电阻的关系。
在实验过程中,当A 、B 两点间的电阻由5Ω更换为l0Ω后,他下一步的操作是( ) A.将变阻器滑片向左移动 B.将变阻器滑片向右移动 C.记录电流表和电压表的示数 D.增加电池的个数 4.某同学用电流表和电压表测甲、乙两段导体的电阻后作出如图所示的图象,由此可判断( ) A.R 甲=R 乙 B.R 甲>R 乙 C.R 甲<R 乙 D.条件不足,无法确定 5.如图所示的电路中,电源两端的电压保持不变,闭合开关S ,将滑动变阻器的滑片P 向右移,下列说法中不正确的是( ) A .电流表A 的示数变小 B .电压表V l 的示数不变 C .电压表V 2的示数变大D.电压表V l 与电压表V 2的示数之和保持不变 6.如图所示的电路,闭合开关,观察发现灯泡L 1亮、L 2不亮。
调节变阻器滑片P ,灯泡L 1的亮度发生变化,但灯泡L 2始终不亮。
出现这一现象的原因可能是( ) A .灯泡L 2灯丝断了 B .滑动变阻器短路了 C .灯泡L 2短路了 D .滑动变阻器接触不良 7.如图所示是同学们做电学实验时使用的电路,同学们对此电路提出以下说法中错误..的是( ) A.采用此电路可以探究电流跟电压的关系,实验时要保持电阻R 阻值不变 B.采用此电路可以测量电阻R 的阻值,滑动变阻器在电路中能起到保护电路的作用 C.开关闭合后,当变阻器滑片由右向左滑动过程中,电流表示数增大,电压表示数增大 D.开关闭合,如果将电流表和电压表调换位置,电路元件不可能被烧毁 8.由欧姆定律公式I=U /R 变形得R=U /I ,对此,下列说法中正确的是( ) A .加在导体两端的电压越大,则导体的电阻越大 B .通过导体的电流越大,则导体的电阻越小 C .当导体两端的电压为零时,导体的电阻也为零 D .导体的电阻跟导体两端的电压和通过导体的电流无关 9.图象法是研究物理规律的好方法,下列叙述中与图象不相符...的是A .电阻一定时,电流与电压的关系 B .物体所受重力大小与物体质量的关系 C .物体吸收的热量与比热容的关系 D .浸在水中的物体受到的浮力与排开的水的体积的关系 10.如题图所示的做法符合安全用电原则的是( )L L S C D B P A第3页 共6页 ◎ 第4页 共6页 …………○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…………○…………内…………○…………装…………○…………订…………○…………线…………○………… 2013-2014学年度九年级物理单元测试卷 选择题答题卡:(每小题2分,共20分) 第II 卷(非选择题) 二、填空题:(每空1分,共11分) 1.如图所示是四根高压输电线上的一个装置,利用这个装置将四根导线并联起来,相当于增大了导线的 ,从而减小了导线的 ,以达到减少输电线上电能损失的目的。
了解电路单元测试题及答案

了解电路单元测试题及答案一、选择题1. 电路的基本组成包括电源、用电器、开关和什么?A. 导线B. 电阻C. 电容D. 电感答案:A2. 在串联电路中,各电阻的电压关系是什么?A. 相等B. 与电阻值成正比C. 与电阻值成反比D. 无关答案:B3. 欧姆定律的基本公式是什么?A. V = IRB. V = I + RC. I = V + RD. I = V - R答案:A4. 电流的单位是安培,其符号是什么?A. AB. mAC. μAD. nA答案:A5. 以下哪个不是基本的电路元件?A. 电阻B. 电容C. 二极管D. 电池答案:D二、填空题6. 当电路中的电阻增加时,电路中的电流将_________。
答案:减小7. 电容器的主要功能是储存_________。
答案:电荷8. 电路中电流的方向是按照_________的流动方向来定义的。
答案:正电荷9. 电压源的符号通常是一个长横线和一个短横线,其中长横线代表_________。
答案:正极10. 并联电路中,各支路的电压_________。
答案:相等三、简答题11. 什么是基尔霍夫电流定律(KCL)?答案:基尔霍夫电流定律指出,在任何电路节点上,流入节点的电流之和等于流出节点的电流之和。
12. 什么是基尔霍夫电压定律(KVL)?答案:基尔霍夫电压定律指出,在任何闭合电路中,沿着闭合路径的电压降之和等于零。
四、计算题13. 假设有一个串联电路,包含两个电阻R1=100Ω和R2=200Ω,电源电压为12V。
求电路中的总电阻和电流。
答案:总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。
电流I = V / R_total = 12V / 300Ω = 0.04A。
结束语通过以上测试题,我们对电路的基本概念、定律和计算方法有了更深入的了解。
希望这些题目能够帮助大家更好地掌握电路知识,并在实际应用中灵活运用。
13章_探究简单电路测试题及答案

精心整理第13章探究简单电路单元测试卷班级 姓名得分一、 选择题(每空只有一个正确答案,把你认为正确答案的序号填写在题后的括号内,不选或错选得0分)1.三个相同的灯泡L 1、L 2、L 3组成如图所示的电路,电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3,则它们之间的关系是() A .I 1=I 2 B .I 3=I 1+I 2 C .I 1=I 2+I 3D .I 2=I 32.在图,三个电压表测量的读数分别为U 1、U 2、U 3,则三个电压之间的关系是()A .U 1=U 2=U 3B .U 1+U 2=U 3C .U 1=U 2<U 3D .U 1+U 2>U 3 3.如图,三个电流表A 1、A 2、、A 3的示数分别为I 1、I 2、I 3,它们的大小关系是:() A .I 1=I 2=I 3 B .I 1>I 2=I 3 C .I 1>I 2>I 3D .I 1>I 3>I 24.如图2示,已知两只灯泡L 1和L 2是串联的,则在①、②和③三个电表中(电流表或电压表)判断正确的是()A.①是电流表,②和③是电压表;B.①和③是电压表,②是电流表;C.①和②是电流表,③是电压表;D.①②和③都是电流表5.如图所示,电压表的接法正确的是()6.如图所示的电路中,开关S 闭合后,三盏电灯并联的电路是()7.如图所示,通过L1的电流和通过L2的电流之比是2:1,则A1表和A2表的示数之比是:() A .2:3B .3:1 C .1:2D .2:18.如图所示,电流表的示数是() A .1.8A B .0.36AC .可能是1.8A ,也可能是0.36AD .可能是1.4A ,也可能是0.33A9.如图所示,电路中能正确测出通过灯L2的电流的是:()DA V BV V CV 0.3A0.20.40.6123V 2R 1SV 1 R 2V 3L 2L 1321ABCD10.一学生使用电流表的时候,本应使用“+”和“3”两接线柱,但误将“+”和“0.6” 两接线柱接入电路,而电流还是从“+”流入,从“0.6”流出,这样做的结果是() A .指针不动B .指针摆动角度小了C .指针反向摆动D .指针摆动角度变大,电流表有可能烧坏 12.完成下列单位换算:(1)200mA=______A (4)2.5KV=______V(2)3×10-2A=______μA (5)1000V=______μV (3)5×10-3mA=_________μA (6)300mV=______V13 14______V ______15 16(1(2(3(4170.6”+”和“318电流是______A 。
沪粤版九年级物理上册 第十三章 《探究简单电路》单元检测试卷

第十三章《探究简单电路》单元测试试卷满分:100分时间:90分钟一、单选题(每小题3分,共21分)1.如图所示的电路,下列分析正确的是()A.若S1,S2,S3都闭合时,则L1,L2并联B.若S1,S2,S3都闭合时,则L1,L2串联C.S3断开,S1,S2闭合,L1,L2并联D.S1闭合,S2,S3断开,L1,L2串联2.如图所示,两个灯泡始终完好,当开关S断开时,两个灯泡都发光,当开关S闭合时,可能出现的现象是()A.L1和L2都不亮B.L1不亮,L2亮C.L1和L2都亮D.L2不亮,L1亮3.如图,当开关S闭合时,灯L1、L2均不亮。
某同学用一根导线探究其故障:当把导线并接在灯L1两端时发现灯L2亮,L1不亮;当把导线并接在灯L2两端时,发现两灯都不亮,则()A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路4.验电器A带负电,B不带电。
用带有绝缘柄的金属棒把验电器A、B连接起来的瞬间(如图乙所示),金属棒中()A.电流方向无法确定B.电流方向由A到BC.电流方向由B到A D.始终无电流5.用丝绸摩擦过的玻璃棒去接触验电器的金属球,发现验电器的箔片张开,下列说法正确的是()A.摩擦起电的实质是创造了电荷B.箔片张开是由于同种电荷互相排斥C.接触时正电荷从玻璃棒转移到验电器D.玻璃棒与丝绸摩擦后由子得到电子而带正电6.如图为部分物质的原子核对核外电子束缚能力强弱情况,束缚能力越弱越容易失去电子。
现用丝绸摩擦石蜡,然后将该石蜡靠近轻质小球A,发现它们相互排斥,下列说法中正确的是()A.小球可能带负电也可能不带电B.丝绸和石蜡摩擦过程中,石蜡一定失去电子C.丝绸和石蜡摩擦起电过程中,丝绸会失去电子D.若用丝绸摩擦过的玻璃棒靠近轻质小球A,它们也一定会互相排斥7.电动独轮车(如图)是青年人追求时尚的代步工具。
当电源开关S1闭合时指示灯亮起,独轮车处于待机状态;当人站在独轮车上时开关S2自动闭合,电动机才能启动,开始运动。
探究电路单元测试 九年级物理 沪科版 精心设计严格审核直接使用 (6)

图5 《探究电路》检测题一、填空题:(每空2分,共42分)1.在一段导体两端加4V 的电压时,通过导体的电流是0.2A ,则这段导体的电阻是 Ω;若在此导体两端加6V 的电压时,通过导体的电流是 A ;若此导体两端电压为零,其电阻为 Ω。
2.有两只电阻R 1和R 2 ,且R 1:R 2=1:2,若串联在电路中则电阻两端的电压之比为U 1:U 2= ,通过两电阻的电流之比为I 1:I 2= 。
若并联在电路中,通过两电阻的电流之比为I 1:I 2= ,电阻两端的电压之比为U 1:U 2= 。
3.导体的电阻是导体本身的一种性质,它的大小取决于导体的材料、长度、________和温度。
4.用电器的电阻为90Ω,需将它接在36V 的电源上才能正常工作。
现在的实际电压为40V ,应当______联一个阻值为______Ω的电阻。
5.如图1所示电路里,当滑动变阻器的滑片P 向右滑动时,电流表的读数将会 ,电压表V 1将会 ,V 2将会 (填“变大”、“变小”或“不变”)。
电灯L 的灯光将会 (填“变亮”、“变暗”或“不变”)。
6.滑动变阻器__________连续地改变连入电路的电阻,但__________准确地知道连入电路的阻值.(填“能”或“不能”) 7.我国家庭照明电路的进户线两线之间的电压是 V ,许多家用电器的电源插座都是三孔的,这种三孔插座中有一孔中所接导线是 与 相连的,以防家用电器的金属外壳带电而造成触电事故,控制灯泡的开关要安装在 线上。
8. 如右图所示,R 1=R 2= R 3=12Ω,电源电压为12v ,当开关S 接在a时,电流表的示数为 ;当S 接在b 时,电流表的示数为 。
二、选择题:(每题4分,共36分) 1.某同学站在干燥的木凳上检修家用电器,下列操作有危险的是 ( )A .一手握火线B .一手握零线C .一手握火线一手扶水泥墙D .一手握零线一手扶水泥墙2.串联电路中有两个电阻,R 1=10Ω,R 2=20Ω,那么电路的总电阻是 ( )A .30ΩB .小于10ΩC .10ΩD .20Ω3.甲、乙两灯并联在3V 的电源上,干路中的电流为0.3A ,通过甲灯的电流为0.2A ,则乙灯两端的电压和通过的电流分别为 ( ) A .3V 、0.1A B .3V 、0.5A C .1V 、0.1A D .1V 、0.2A 4.将R 1和R 2组成并联电路,已知R 1=20Ω,R 2=30Ω,其总电阻是 ( )A .20ΩB .12ΩC .15ΩD .30Ω5.如右图中,R 1是滑动变阻器, R 2是定值电阻,电源电压是6V 且保持 不变,当滑动变阻器的滑片P 由a 向b 端滑动时,电压表的示数( ) A .变大 B .变小 C .不变 D .无法确定 6.如图4,在实验室里,某同学把电压表跟电灯串联起来,把电流表跟电灯并联在一起想用伏安法测电阻,这样做的结果是 ( ) A .电压表被烧坏 B .电流表示数几乎为0 C .电流表被烧坏 D .电灯将烧坏 7.如图5所示,a 和b 两点间的电压为4V ,R 1=R 2=4Ω,R 3=2Ω,则电流表A 1的读数是( )A .1AB . 2AC . 4AD .0.5A 8.如图6所示,R 1=2Ω,R 2=4Ω,当开关K 闭合时,电流表A 1、A 2的示数之比为:( ) A .3:1 B .2:3 C .1:3 D .2:1 9.如图7,电源电压U=3V ,R 1=10Ω,滑动变阻器的最大阻值R=10Ω,在滑片P 由a 端向b 端滑动过程中,电压表的变化情况是 ( ) A .0―1.5V B . 1.5―3.0V C .0―3.0V D .1.5―0V 8.小强同学在探究串联电路电流规律的实验中,按图25连接好了电路,合上开关S 后,发现两灯均不发光.为检测出电路故障,他将电压表接到灯L 1两端来测量电压,发现电压表有明显示数,而电流表示数几乎为零,则电路故障可能是 ( ) A.灯L 1短路 B.灯L 2断路 C.电流表烧坏了 D.灯L 1断路9.如图26所示,当滑动变阻器的滑片向N 端滑动时,电流表和电压表示数的变化情况是 ( ) A .两表示数都变大 B .两表示数都变小C .电流示数变大,电压表示数变小D .电流示数变小,电压表示数变大 12.张弛同学在做“用变阻器改变灯的亮度”的实验时,她将一只小灯泡与滑动变阻器及开关串联后接在电源上,但闭合开关后无论怎样移动滑动变阻器的滑片,灯都不亮,为了检查电路故障,她另取一只电压表将表分别与小灯泡、开关并联时,表的指针均不动;将表与滑动变阻器并联时,表的指针明显偏转.则电路故障可能是( ) A .电源没电了 B .小灯泡处开路 C .滑动变阻器处开路 D .开关处开路13.在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上,灯光亮.取下灯泡后,他用双手同时抓住两根电线,并让别人用测电笔触其肌肤,众人见氖管发光而瞠目结舌,对此某班同学展开讨论后形成以下观点,其中不正确的是( ) A .这是伪科学的撞骗行为B .此人也许真有不导电的特异功能C .此人与大地之间一定有良好的绝缘D .他去抓两根电线前,零线被助手切断了 14.下列说法正确的是( ) A .家庭电路用的保险丝是由电阻率大、熔点高的合金制成 B .用测电笔测电时,手不准接触笔上任何金属体C .只有低于220V 的电压才是安全的·D .螺丝口灯座的螺旋套,只准接在零线上15.有两个阻值不同的定值电阻R 1、R 2,它们的电流随电压变化的I —U 图4 图6 图7图5 1O 图7-25图线如图7-25所示.如果R1、R2串联后的总电阻为R串,并联后的总电阻为R并,则关于R串、R并的I—U 图线所在的区域,下列说法中正确的是A.R串在Ⅱ区域,R并在Ⅲ区域 B.R串在Ⅲ区域,R并在Ⅰ区域()C.R串在Ⅰ区域,R并在Ⅱ区域 D.R串在Ⅰ区域,R并在Ⅲ区域16、白炽灯泡的灯丝断开后,可把断头搭接起来继续使用,这时灯丝的()A.电阻变大,电流减小 B.电阻变小,电流增大C.电阻和电流都增大 D.电阻和电流都减小四、作图与识图(每题5分,共10分)1.长走廊的中间有一只照明灯,在走廊的两端各有一只单刀双掷开关,请将灯泡和开关连接在电源上,使任何一只开关都能独立控制灯泡的点亮或熄灭。
第十三章探究简单电路(单元测试卷) 沪粤版物理九年级上册

《探究简单电路》复习检测题一、单项选择题(每小题3分,共21分)1.为了防止意外,应对突发情况,许多家庭都备有由多个蓄电池做电源的手提应急灯。
关于应急灯的放电电压,最有可能的数值是()A. 2VB. 12VC. 15VD. 220V2.在摩擦起电的过程中,带正电的甲原子与带负电的乙原子相比较,它们束缚电子的本领()A. 甲比乙弱些B. 甲比乙强些C. 相同D. 甲比乙有时强,有时弱3.如图1甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图1乙所示,通过灯泡L1和L2的电流分别为()A.1.2 A 1.2 A B.0.3 A 0.3 A C.1.2 A 0.3 A D.1.5 A 0.3 A4.指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品,它的“钥匙”是特定人的指纹(S1)、磁卡(S2)或应急钥匙(S3),三者都可以单独使电动机M工作而打开门锁。
下列电路设计符合要求的是()5.如图2,小敏在做“组成串联电路”的实验时,电路连好后,闭合开关,两灯均不亮,经检查,电路连接无误,老师告诉她是其中有一个小灯泡坏了,下面哪些方法不能够检测出坏灯泡?()A.用一根导线分别与两个灯泡并联B.用一个电流表分别串联在图中的a、b、c三点C.用一个电压表分别与两个灯泡并联D.用一个小灯泡分别与两个灯泡并联6.如图3所示,箭头表示接好电路时电流的方向,甲、乙、丙三处分别接有电源,电灯和电铃,根据电流的方向可以判断出电源在()A.甲处B.乙处C.丙处D.任何一处均可导线电压表小灯泡图2图1甲乙7.如图4所示电路,开关S 闭合后,若L 1的灯丝突然烧断,会发生的现象是( )A .L 1、L 2、L 3均熄灭,电压表、电流表示数均为零B .L 1、L 2均熄灭,L 3仍发光,电压表、电流表示数均变大C .除L 1不亮外,其余一切无任何变化D .L 1、L 2、L 3均熄灭,电压表示数变大,电流表示数几乎为零二、填空题(本大题7小题,每空1分,共21分) 8.用丝线悬挂着A 、B 、C 、D 、E 、F 六个小球,它们之间相互作用的情况如图5所示。
九年级物理上册 第十三章 探究简单电路 单元测试卷(沪粤版 2024年秋)

九年级物理上册第十三章探究简单电路单元测试卷(沪粤版2024年秋)一、填空题(每空2分,共20分)1.如图表示的是两个不同种类的物质在摩擦时,原子之间电荷转移情况的示意图。
这是由于A物质原子核束缚核外电子的本领弱导致的,则A物质将__________(填“带正电”“带负电”或“不带电”)。
(第1题)2.如图是小泽脱下毛衣的情景,日常活动时衣物间相互摩擦使毛衣带了电,如果脱下毛衣时电流方向是小泽到毛衣,那么摩擦使毛衣带的是________(填“正电”或“负电”)。
(第2题)3.如图所示,甲、乙两种纳米材料相互摩擦后,甲的上表面和乙的下表面分别聚集了不同性质的电荷,将甲、乙接入电路后产生电流,则甲、乙整体上相当于电路中的________(填元件名称)。
(第3题)4.如图所示为汽车的倒车雷达,汽车挂倒挡倒车时,车尾的3~5个探头会同时发出并接收反射回来的超声波,从而确定车尾离障碍物的距离。
人们在实践中发现,当其中某个探头损坏时,雷达仍可以使用,则可推断这些探头之间是________(填“串联”或“并联”)的。
(第4题)5.在如图所示的电路中,要使电路中两灯串联,需要拆除导线__________。
(第5题)6.把两个灯泡串联后接到电源上,合上开关S后,发现L1比L2亮,设通过灯泡L1的电流为I1,通过灯泡L2的电流为I2,则I1____(填“>”“<”或“=”)I2。
7.如图甲所示的电路图,开关闭合时,两灯都亮,A1、A2两个电流表的示数分别如图乙和图丙所示,通过灯L2的电流大小是________mA。
(第7题)8.[物理观念]如图所示,水果电池可以使发光二极管发光;若将二极管正、负极接线对调后,二极管不发光,此时水果电池的正、负极之间________(填“有”或“没有”)电压。
(第8题)9.如图甲所示的电路中,开关闭合后,电压表V1、V2的示数分别如图乙、丙所示,则电源电压是________V。
(第9题)10.如图所示,a、b两处为电表(电流表或电压表),两个完全相同的小灯泡接入电源电压为3V的电路,为了使灯L1和L2均能发光且两端电压都为3V,则a 处应为________表。
