聚四氢呋喃PTMEG简介
聚四氢呋喃简介
聚四氢呋喃（PTMEG）简介【性质】分子式：HO-[-CH2CH2CH2CH2O-]n-H聚四氢呋喃按照分子量的不同分为：250 650 1000 1400 1800 2000 3000七种。
中文别称：聚四氢呋喃二醇、聚四亚甲基醚二醇、聚丁二醚。
聚四氢呋喃是分子两端具有羟基的直链聚醚二醇，分子呈直链结构，骨架上连接着醚键，两端为一级羟基，具有整齐排列的分子结构。
聚四氢呋喃的形态随相对分子质量的增加从粘稠的无色油状液体到蜡状固体，它的物理性质主要由相对分子质量决定。
在常温下，低分子量的聚四氢呋喃为无色液体，分子量较高的聚四氢呋喃为白色蜡状物。
聚四氢呋喃的脂肪醚主链骨架容易进行氧化反应生成过氧化物，产品中过氧化物的存在将对氨纶和聚氨酯弹性体的生产过程及其产品质量带来严重影响。
目前，聚四氢呋喃产品没有统一的规格标准，由企业规定产品的质量指标，但不同企业生产的产品区别不大，其中美国DuPont公司生产的聚四氢呋喃商品名为“Terathane”,其规格具有代表性。
【主要用途】国内聚四氢呋喃消费中氨纶的生产用原料占到90%以上，而其他领域的消费应用只占不到10%。
而在发达国家市场，聚四氢呋喃产品应用消费比例中，约50％左右用于氨纶生产，40％用于合成橡胶弹性体，10％用于其他领域。
【生产工艺】聚四氢呋喃只能由四氢呋喃进行正离子聚合得到。
反应如下：nC4H8O+H2O====(引发剂)====HO-[-C4H8O-]n-H工业上是用乙酸酐－高氯酸、氟磺酸或发烟硫酸为引发剂,使四氢呋喃聚合成分子量为600～3000、双端基为羟基的产物。
【生产技术及专利商】有四种生产方法：高氯酸一醋酐法（专利商不明），氟磺酸催化剂法（专利商：杜邦公司），固体酸催化剂法（专利商：韩国PTG公司），杂多酸催化剂法（专利商：日本旭化成公司）【国外主要生产企业及产能】2005年全球聚四氢呋喃的总生产能力约56．1万吨。
美国、日本、西欧地区是主要的生产国家和地区，其中巴斯夫公司是目前世界上最大的聚四氢呋喃生产公司，总生产能力达到l8．8万吨／年，约占世界聚四氢呋喃总生产能力的33．5l％，分别在美国、德国、日本、韩国和中国大陆建有生产装置。
我国聚四氢呋喃生产和发展现状
11．1 我国聚四氢呋喃生产和发展现状聚四氢呋喃（polytetramethylene ether glycol，简称：PTMEG）是由四氢呋喃经氧离子开环聚合而制得。
常温下为白色腊状固体，融化后为无色透明液体。
主要用于聚氨酯弹性纤维（Spandex氨纶）、聚氨酯弹性体、酯醚共聚物。
其中PTMEG最大的消费市场是氨纶，占总量的50%，其次是聚氨酯弹性体，占总量的35%，酯醚共聚物约占总量的15%。
PTMEG分子量不同有不同的用途。
平均分子量650-1000的PTMEG与甲苯二异氰酸酯（TDI）制成耐磨、耐油、低温性能好、强度高的橡胶，用作轮胎、合成革、汽车仪表盘、装饰材料、电缆等；与对苯二甲酸二甲酯和丁二醇制成嵌段聚醚聚酯弹性材料用作蛇形管、传送带、压簧材料及软管等。
平均分子量1800-2000的PTMEG与MDI反应制得氨纶，其强度高，回弹性能接近天然橡胶，号称人类“第二皮肤”，是近年来纺织工业中广泛采用的新型材料。
由于聚四氢呋喃生产工艺复杂，工艺条件要求极为苛刻。
目前，世界上仅有美国、德国、日本等少数几个发达国家掌握聚四氢呋喃的工业技术，并垄断着国际市场。
2003年前，我国聚四氢呋喃生产装置只有2套，分别为济南圣泉集团和山西三维集团公司所有，总生产能力为2万吨/年。
济南圣泉集团股份有限公司在1998年12月12日与俄罗斯国家应用化学科研中心签定了独家转让10000吨四氢呋喃和5000吨聚四氢呋喃技术的合作协议。
经过三年多的消化吸收、工程设计、工程安装，以及中俄双方工程技术人员的共同努力，5000吨聚四氢呋喃一期工程于2002年5月18日一次试车成功，各项质量指标均达到了规定的质量要求，经实验鉴定产品完全符合氨纶纺丝和聚氨酯的工业要求，成为我国聚四氢呋喃第一家工业化生产的企业，填补了国内空白，结束了我国聚四氢呋喃产品长期以来被西方国家垄断，全部依赖进口的历史。
该以无机酸作催化剂，采用两步法连续生产工艺，整个过程采用DCS操作，人员少、产品质量稳定、三废少、容易治理，副产醋酸钠、醋酸甲酯可以回收。
PTMEG与下游聚氨酯纤维市场发展现状分析及未来前景预测

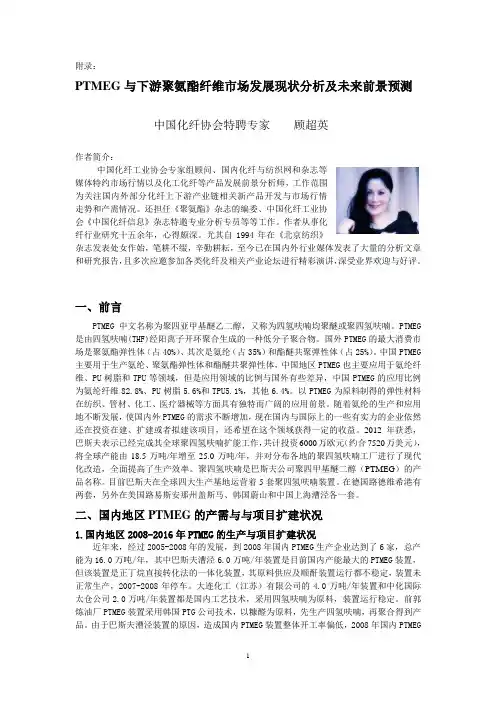

附录：PTMEG与下游聚氨酯纤维市场发展现状分析及未来前景预测中国化纤协会特聘专家顾超英作者简介：中国化纤工业协会专家组顾问、国内化纤与纺织网和杂志等媒体特约市场行情以及化工化纤等产品发展前景分析师，工作范围为关注国内外部分化纤上下游产业链相关新产品开发与市场行情走势和产需情况。
还担任《聚氨酯》杂志的编委、中国化纤工业协会《中国化纤信息》杂志特邀专业分析专员等等工作。
作者从事化纤行业研究十五余年，心得颇深。
尤其自1994年在《北京纺织》杂志发表处女作始，笔耕不缀，辛勤耕耘，至今已在国内外行业媒体发表了大量的分析文章和研究报告，且多次应邀参加各类化纤及相关产业论坛进行精彩演讲，深受业界欢迎与好评。
一、前言PTMEG中文名称为聚四亚甲基醚乙二醇，又称为四氢呋喃均聚醚或聚四氢呋喃。
PTMEG 是由四氢呋喃(THF)经阳离子开环聚合生成的一种低分子聚合物。
国外PTMEG的最大消费市场是聚氨酯弹性体（占40%）、其次是氨纶（占35%）和酯醚共聚弹性体（占25%）。
中国PTMEG 主要用于生产氨纶、聚氨酯弹性体和酯醚共聚弹性体，中国地区PTMEG也主要应用于氨纶纤维、PU树脂和TPU等领域，但是应用领域的比例与国外有些差异，中国PTMEG的应用比例为氨纶纤维82.8%、PU树脂5.6%和TPU5.1%，其他6.4%。
以PTMEG为原料制得的弹性材料在纺织、管材、化工、医疗器械等方面具有独特而广阔的应用前景。
随着氨纶的生产和应用地不断发展，使国内外PTMEG的需求不断增加，现在国内与国际上的一些有实力的企业依然还在投资在建、扩建或者拟建该项目，还希望在这个领域获得一定的收益。
2012年获悉，巴斯夫表示已经完成其全球聚四氢呋喃扩能工作，共计投资6000万欧元（约合7520万美元），将全球产能由18.5万吨/年增至25.0万吨/年，并对分布各地的聚四氢呋喃工厂进行了现代化改造，全面提高了生产效率。
聚四氢呋喃是巴斯夫公司聚四甲基醚二醇（PTMEG）的产品名称。
聚四氢呋喃市场调研报告
聚四氢呋喃市场调研报告聚四氢呋喃（英文简称“PTMEG”），又称聚四亚甲基二醇或聚丁二醇醚，由四氢呋喃开环聚合生成溶于大多数有机溶剂，不溶于水的聚合物。
常用聚四氢呋喃的分子量为1000～2000；室温下为蜡状固体,35℃时为无色粘稠液体,玻璃化温度为－76℃。
一、用途：聚四氢呋喃是生产聚氨酯（聚氨酯纤维，聚氨酯弹性体，合成革，涂料助剂，粘接剂和密封胶）和聚酯、聚酰胺的重要原料。
由平均分子量为1000的聚四氢呋喃制得的嵌段聚氨酯橡胶，可用作轮胎、传动带、垫圈等,也可用于涂料、人造革、薄膜等;平均分子量为2000的聚四氢呋喃，可用以制聚氨酯弹性纤维。
近年来又发现，由聚四氢呋喃制成的嵌段聚氨酯具有良好的抗凝血性，可用作医用高分子材料。
聚四氢呋喃主要用于生产聚氨酯弹性体、氨纶和脂醚共聚弹性体。
国外 PTMEG的最大消费市场是氨纶（49%）、其次是聚氨酯弹性体（36%）和酯醚共聚弹性体（15%）。
我国主要用于生产氨纶，部分用在聚氨酯弹性体中，国内脂醚共聚弹性体基本上是空白。
二、产能及市场需求：目前聚四氢呋喃国内总产能达到29万吨，占全球份额的33%以上，在建产能33万吨。
截至2011年底我国产能26万吨，2011年国内产量20万吨，当年进口量10万吨，出口量1万吨。
三、市场价格及成本预测：一段时间以来，聚四氢呋喃价格较平稳，目前聚四氢呋喃国产2000分子量货源商谈27500-28500元/吨，进口高端货源商谈33500-34500元/吨。
国内聚四氢呋喃成本估算目前在2000元/吨（完全成本）左右，产品价格受上游原料BDO（1,4-丁二醇）价格波动影响较大。
四、聚四氢呋喃项目的可行性论证及市场预测：2012年7月13日鹤煤公司邀请了行业专家对BDO二期和PTMEG项目进行市场分析和技术经济分析论证，以及集团公司在考察聚四氢呋喃专有技术时化六院和化八院的专家介绍，PTMEG 是BDO的下游最好产品，10年来的数据对比，价格波动很小。
四氢呋喃阴离子聚合
四氢呋喃阴离子聚合
四氢呋喃（THF）阴离子聚合是一种通过引发剂引发，以四氢呋喃单体进行的聚合反应。
在该聚合过程中，四氢呋喃单体被转化为活性阴离子，然后这些阴离子连续地加成到单体分子上形成高分子链。
阴离子聚合的特点是：
1.反应速度较慢，且对杂质和水极为敏感，因为水或其他质子性物质可以终止
阴离子的增长。
2.通常需要在低温和无水条件下进行，而且使用强碱或金属有机化合物作为引
发剂。
3.阴离子聚合过程中的链转移反应较少，因此能够得到分子量分布较窄的聚合
物产品。
4.四氢呋喃阴离子聚合产物主要为聚四氢呋喃（PTMEG），这是一种重要的合成
材料，广泛应用于生产弹性体、聚氨酯树脂、纤维以及其它高分子材料领域。
具体的聚合反应机理可能包括：引发阶段（引发剂与单体作用产生活性阴离子）、增长阶段（活性阴离子不断加成单体）和终止阶段（通过链转移或质子捕获等方式终止链的增长）。
聚四氢呋喃PTMEG-MSDS
MSDS(物料安全数据表)-- PTMEG130000015312修订日期：2006年3月7日1.化学产品/公司标识物料标识分子式：HO[(CH2)4-O]nH等级：250 到2900 (根据分子量进行分级)商品名称和同名：聚四亚甲基醚乙二醇公司标识：制造厂家/销售商英威达S.à r.l.英威达楼4123 East 37th Street NorthWichita，KS 67220电话号码产品信息：1-877-446-8478 (美国以外770-792-4221)运输应急：CHEMTREC 1-800-424-9300 (美国以外703-527-3887)医疗应急：1-613-348-3616 (24 小时)2.组分/有关成份的信息组份物料CAS号%25190-06-1POLY(OXY-1，4-丁二醇)-A-HYDRO-W-HYDROXY 1003.危险识别对健康的潜在影响：会刺激皮肤和眼睛。
对人类健康的影响：如果接触皮肤，会刺激皮肤，出现不适或皮疹。
如果接触眼睛，会刺激眼睛，出现流泪或视觉模糊。
致癌信息：在浓度等于或高于0.1%时，本物质中的组分没有被IARC、NTP、OSHA 或ACGIH列为一种致癌物质。
4.急救措施急救：吸入：如果吸入该物质，移到空气新鲜处。
如果没有呼吸，进行人工呼吸。
如果呼吸困难，输氧并打电话叫医生。
皮肤接触：接触以后用水冲洗皮肤。
衣服在清洗后再使用。
如果搬运发热的物料，进行灼灼伤处理。
眼睛接触：万一接触眼睛，立刻用大量的水至少冲洗眼睛15分钟。
打电话叫医生。
摄入：无特殊的干预措施可建议，因为该物品不可能存在摄入危险。
不过，如果出现症状，看医生。
5.消防措施#易燃特性闪点：>163℃(>325 F) 对于250 – 2900的等级方法：TOC在空气中的易燃限值(%)(体积计)LEL：不适用UEL：不适用自燃温度：参见下面的“火灾和爆炸危险”。
火灾和爆炸危险：溢出物遇到表面积大的材料(诸如，保温纤维)，能够迅速分解，从而释放出极易燃烧的四氢呋喃、一氧化碳等，并在低至100℃(212 ° F)的温度下点燃。
PTMEG聚四氢呋喃调研报告
聚四氢呋喃调研报告目录第一章 PTMEG产品概述................................................... - 1 -第一节 PTMEG简介............................................................................................................. - 1 - 第二节聚四氢呋喃的物理性质........................................................................................ - 2 - 第三节聚四氢呋喃的化学性质........................................................................................ - 4 -1、主链上的化学反应................................................................................................ - 4 -2、端羧基的化学反应................................................................................................ - 5 - 第二章聚四氢呋喃产能和消费 ............................................ - 6 -第一节全球PTMEG的生产能力和产量............................................................................ - 6 -一、全球PTMEG生产能力.......................................................................................... - 6 -二、全球PTMEG消费量增长态势.............................................................................. - 7 -第二节我国PTMEG产能.................................................................................................... - 7 -一、我国PTMEG生产发展概况.................................................................................. - 7 -二、我国PTMEG产能.................................................................................................. - 8 -三、国内计划投资的PTMEG项目情况...................................................................... - 9 -第三节我国PTMEG消费情况.......................................................................................... - 10 -一、我国PTMEG的用途及分配.............................................................................. - 10 -二、聚氨酯弹性纤维的发展.................................................................................... - 11 -三、聚氨酯弹性纤维产能及产量............................................................................ - 12 -四、聚氨酯弹性纤维产能地区分布情况................................................................ - 13 -第四节 PTMEG产品价格行情........................................................................................... - 15 -一、PTMEG产品进出口情况..................................................................................... - 15 -二、 PTMEG与价格变化........................................................................................... - 16 - 第三章四氢呋喃的聚合反应的基本原理.................................... - 18 -第一节四氢呋喃聚合反应热力学.................................................................................. - 18 - 第二节四氢呋喃聚合反应机理...................................................................................... - 19 -一、平衡离子和引发剂............................................................................................ - 19 -二、四氢呋喃聚合反应过程.................................................................................... - 20 -三、四氢呋喃聚合反应动力学................................................................................ - 23 - 第四章以液体强质子酸为引发剂的四氢呋喃均相聚合技术.................... - 24 -第一节、以液体强质子酸为引发剂的均相聚合技术的发展........................................ - 24 - 第二节、以高氯酸为引发剂的PTMEG技术.................................................................... - 25 -一.高氯酸技术的基本原理...................................................................................... - 25 -二.高氯酸法生产PTMEG的工艺流程...................................................................... - 27 -三.高氯酸工艺的工业应用...................................................................................... - 30 -第三节以氟磺酸为引发剂的PTMEG技术...................................................................... - 30 -一、氟磺酸技术的基本原理.................................................................................... - 30 -二、氟磺酸法生产PTMEG的工艺流程.................................................................... - 34 -三、氟磺酸技术的工业应用.................................................................................... - 36 - 第五章以固体酸为催化剂的聚四氢呋喃生产技术............................ - 38 -第一节含磺酸基的Nafion全氟树脂催化剂的PTMEG技术........................................ - 38 -一、Nafion全氟树脂催化剂的PTMEG技术的基本原理....................................... - 38 -二、Nafion全氟树脂催化剂PTMEG技术的工艺流程........................................... - 41 -三、Nafion全氟树脂技术的工业应用................................................................... - 44 -第二节以杂多酸为催化剂的工艺.................................................................................. - 44 -一、杂多酸工艺的基本原理.................................................................................... - 44 -二、杂多酸为催化剂制造PTMEG技术的工艺流程................................................ - 50 -三、杂多酸技术的工业应用.................................................................................... - 52 - 第六章固体氧化物及天然黏土催化剂的PTMEG技术.......................... - 53 -第一节沸石、复合氧化物催化剂的发展...................................................................... - 53 - 第二节氧化锆-醋酐-醋酸催化剂体系的PTMEG技术.................................................. - 55 -一、氧化锆催化剂PTMEG技术的基本原理............................................................ - 55 -二、氧化锆催化剂PTMEG技术工艺流程................................................................ - 57 -三、氧化锆技术的工业应用.................................................................................... - 59 -第三节以天然黏土催化剂的PTMEG工艺...................................................................... - 60 -一、天然黏土催化剂的基本原理............................................................................ - 60 -二、天然黏土催化剂技术的工业应用.................................................................... - 65 - 第七章不同聚四氢呋喃生产技术的比较.................................... - 66 -第一节聚四氢呋喃公司的产品规格................................................................................ - 66 -一、主要公司产品规格............................................................................................ - 66 -二、PTMEG产品质量和规格的重要性..................................................................... - 68 -第二节不同PTMEG生产技术的优势和不足.................................................................. - 69 -一、强质子酸引发剂的均项聚合技术.................................................................... - 69 -二、Nafion全氟树脂技术....................................................................................... - 70 -三、杂多酸催化剂技术............................................................................................ - 71 -四、固体氧化催化剂技术........................................................................................ - 71 -五、天然黏土催化剂技术........................................................................................ - 72 - 第八章项目调研建议 ................................................... - 73 -第一节以英威达技术为例投资的概况.......................................................................... - 73 - 第二节英伟达PTMEG工艺概要...................................................................................... - 73 -一、丁二醇至四氢呋喃工段的工艺过程................................................................ - 74 -二、 THF 至 PTMEG工段的工艺............................................................................. - 75 -第二节国内投资PTMEG项目原因分析.......................................................................... - 77 -第一章 PTMEG产品概述第一节 PTMEG简介聚四亚甲基醚二醇，简称PTMEG，是四氢呋喃的聚合物。
聚四氢呋喃发展概况及市场预测
国英威达公司以１１万Ｃａ的盯ＭＥＧ生产能力位居
第三。 近年来，随着全球制造业中心逐步向亚洲转移， 特别是国内ＰＴＭＥＧ的主要下游产品氨纶的快速发
展，对阴ＭＥＧ的需求放大，许多供应商纷纷在国内
建厂。截止到２００９年，国内共有９家ＰＴＭＥＧ生产 公司，分别为上海漕泾ＢＡＳＦ（６万ｔ／ａ，固体酸法）、 山西三维集团股份有限公司（１．５万ｔ／ａ，固体酸 法）、大连化工（江苏）有限公司（４万ｔ／ａ。浓硫酸 法）、中化太仓化工产业园中化国际太仓兴国实业 有限公司（２万ｔ／ａ，杂多酸法）、杭州三隆新材料有 限公司（２万ｔ／ａ，杂多酸法）、宁波三菱化学公司 （２．５万ｔ／ａ，固体酸法）、中石油前郭石化分公司 （２万ｔ／ａ，固体酸法）和晓星集团（嘉兴）有限公司 （３万ｔ／ａ，杂多酸法），总产能达到２３万ｔ／ａ。然而 由于种种原因，这些装置并没能满负荷生产，如上海
化剂加入第一反应器中，在搅拌条件下聚合，聚合温
度控制为３５℃，反应热由冷却盘管移出。反应结束
油、低温性能好、强度高的橡胶，广泛用作轮胎、合成
革、汽车仪表盘、装饰材料、电缆等；与对苯二甲酸二 甲酯和丁二醇制成嵌段聚醚聚酯弹性材料用作蛇形
后物料送到下一个水解器中，反应产物与水的混合 物在８０—１００℃下进行水解，生成ＰＴＭＥＧ，副产物
３
产业新建、扩建项目不多。要想保持ＰＴＭＥＧ工业
长期稳定的发展，必须继续扩大内需，保持氨纶产业 快速发展，并要技术革新，积极开发ＰＴＭＥＧ在非氨
ＰＴＭＥＧ市场预测 据粗略统计，２０１０年国内ＰＴＭＥＧ消耗量在
纶领域的市场。只有这样才能使中国ＰＴＭＥＧ工业
稳步健康地发展。
参考文献
ｌ于剑昆．聚四氧呋喃的经济概况及工艺进展［Ｊ］．化学推进剂 与高分子材料．２００６，４（４）：７—８
聚四氢呋喃
Penn工艺的优点是过程连续，单程转化 率高，不消耗醋酐，副产物只有氟化钾和硫酸 钾。其缺点是大多数过程是在稀强酸介质存在 了操作，对设备材质要求高；采用共沸剂甲苯 脱水，大量甲苯循环导致能耗大；脱除氧化镁 固体颗粒需采用特殊过滤方法，因此现在仅有 Penn公司一套2万吨／年装置采用该法生产。
聚四氢呋喃的化工 应用及生产技术
聚四氢呋喃简介
聚四氢呋喃(PolyTHF)又称为聚四亚甲基 醚乙二醇(PTMEG)。由四氢呋(THF)通过阳离子 开环聚合制取。PolyTHF(PTMEG)是制取嵌段聚 氨酯和聚醚弹性体材料的重要原料。
与其他弹性材料相比．以PolvTHF为 原料制得的弹性材料具有优异的水解稳定 性、透气性和耐磨性能。以及在低温下也 能表现出良好的弹性、柔韧性和抗冲击性 能，在纺织、管材、化工、医疗器械等方 面具有独特而广阔的应用前景。
生成两端由氟磺酸封端的聚醚，通过水急 冷终止聚合反应，并将两端的氟磺酸基水解成 羟基，氟磺酸水解成硫酸和氢氟酸。反应液分 层，水层经碳酸钾中和，蒸出未反应的四氢呋 喃聚四氢呋喃层再经水洗，并加入甲苯分层， 含聚合物的甲苯层加入氧化镁pH 出值为中性。 以甲苯为共沸剂，共沸蒸馏脱出聚合物中的大 量水分，特殊过滤脱除固体颗粒，进一步脱出 甲苯，得到聚四氢呋喃产品。
聚四氢呋喃的合成
阳离子开环聚合是由四氢呋喃生成聚四氢 呋喃(PolyTHF)的惟一聚合方法。在引发剂存 在下。四氢呋喃的聚合反应是一平衡过程，为 本体聚合；高温反应速度快，但平衡转化率低； 温度≥83~C时。实际只存在聚合物的解聚反应； 低温下聚合有利于达到较高的平衡转化率， 30~C本体聚合的平衡转化率为72％，但低温聚 合反应速率慢，在低于一20~(2时。聚合反应 慢到几乎不进行。
PTMEG
水分：聚四氢呋喃的水分通常要求小于200ppm，水分超标会直接影响预聚。
从预聚反应现象看，预聚物气泡明显增多，粘度比正常情况下有所增加。
实际上是因为聚四氢呋喃中的水与MDI 发生了反应，生成相应的二取代脲，同时放出二氧化碳气体。
由于水与MDI起反应消耗一定量的MDI从而改变了聚四氢呋喃与MDI反应的摩尔比，使得聚四氢呋喃的“－OH”基没有完全被MDI的“－NCO”基所取代。
致使构成氨纶原液的软嵌段增加，加入扩链剂后聚和液软段增加并且增长的分子链减小而使原液粘度降低，从而影响最终产品的质量。
PH值：聚四氢呋喃的正常PH值是5-7，PH值高低都会影响聚合物的质量，从反应上看，预聚阶段表现不是很明显，主要表现在加扩链剂时聚合物的粘度。
由于扩链剂是碱性物质，当PH值过小时，聚四氢呋喃首先要中和一部分扩链剂，使得实际参加反应的扩链剂量减少，聚合液粘度降低；当PH值过大时，使得聚合反应加剧，聚合物粘度明显变大，直至发生凝胶。
碱性金属离子：如果产品中有微量碱性金属离子（如：Fe离子）存在时，在合成预聚物时，反应激烈，温度上升过快，从而使预聚物粘度增大。
如果聚合物中微量碱性金属离子大于5PPm，加入扩链剂后聚合液的粘度上升速度特别快，扩链剂加入70%时就会出现凝胶，使得聚合液报废，严重时要重新清洗设备。
分子量分布的宽窄：分子量有重均分子量和数均分子量、Z均分子量之分，通常所讲的分子量是聚四氢呋喃的平均分子量，如果聚四氢呋喃的分子量分布较宽，当小分子居多时，聚合物的粘度会相对较小；当大分子居多时，聚合物的粘度会相对较大。
因此，不管是1000还是2000分子量的聚四氢呋喃，它的分子量应该相对集中（即分子量分布窄），这样聚合反应比较缓和，聚合物粘度容易控制，质量比较稳定，制得的产品质量较好。
酸值：聚四氢呋喃要求酸值≤0.1。
在进行第二步聚合时由于扩链剂属碱性物质，如果酸值过大会消耗一部分扩链剂致使实际加入扩链剂的量较理论量减少，从而使聚合物的粘度降低影响氨纶的质量。
2023年PTMEG行业市场调研报告
2023年PTMEG行业市场调研报告一、背景介绍聚四氢呋喃醇酸酯（PTMEG）是一种重要的聚合物原料，主要用于合成弹性体、柔性聚氨酯、粘合剂等。
随着全球经济的发展，PTMEG的需求量越来越大，市场规模不断扩大。
本文将对PTMEG行业市场进行调研分析。
二、市场概述1. PTMEG市场规模2017年，全球PTMEG市场规模约为7.2亿美元，预计到2022年将达到9.5亿美元，年复合增长率为5.7%。
其中亚太地区是最大的市场，占全球市场份额的40%，欧美市场紧随其后，占35%。
PTMEG的需求主要来自弹性体、聚氨酯、粘合剂等行业，随着这些行业的发展，PTMEG市场的规模也在不断增大。
2. PTMEG供需形势PTMEG是一种高附加值的化学品，市场供给主要来自大型化工企业，如戴姆勒、埃克森美孚、万华等。
目前，全球PTMEG生产商的产能利用率普遍较高，但市场的高度竞争也促使企业不断提高生产效率，降低成本。
同时，随着新型材料的发展，PTMEG作为合成新材料的主要原料，也在不断研发和创新，以满足市场需求。
3. PTMEG市场趋势未来，随着全球PTMEG产业的不断提高，该市场的竞争将会更加激烈。
同时，随着新型材料的出现，PTMEG将不断推陈出新，开拓更广阔的市场。
随着全球经济的发展和生活水平的不断提高，PTMEG的市场前景将会更加光明。
三、竞争格局全球PTMEG市场的竞争非常激烈，主要厂商包括戴姆勒、埃克森美孚、万华等。
这些企业生产技术先进，具有一定的规模和品牌优势，在全球市场上占据着重要的地位。
此外，一些新兴企业也在不断崛起，如汉高、瑞阳等，这些企业主要在国内市场上占据一定份额。
四、市场需求分析PTMEG的需求主要来自弹性体、聚氨酯、粘合剂等行业。
其中，弹性体是PTMEG市场的主要需求产业，其占据了市场的40%左右。
聚氨酯是另一个重要的应用领域，其占据了市场的30%左右。
粘合剂则占据了市场的20%左右，其他应用则占据了剩余的市场份额。
浅谈PTMG聚氨酯弹性体的生产工艺和设备
浅谈PTMG聚氨酯弹性体的生产工艺和设备(20财富)聚四氢呋喃又称聚四亚甲基醚二醇(PTMG)，化学结构式HO[(CH2)4O]nH，是由四氢呋喃开环聚合得到的端伯羟基直链均聚醚。
该聚合物分子排列紧密，密度高，由于它具有醚键，因而具有良好的柔顺性和耐水解性；它不含不饱和键，因而具有耐老化性能。
常用PTMG相对分子量为600-5000，随相对分子量增加，室温下其状态由粘稠状液体变化为蜡状固体。
聚氨酯弹性体常用相对分子量为6 50，1000的PTMG。
(相对分子量1800，2000的PTMG常用于生产氨纶)由于PTMG 制成的聚氨酯弹性体具有较高模量和强度，优异的耐水解性、耐磨性、耐霉菌性、耐油性、动态性能、电绝缘性能和低温柔性等，特别适合用于汽车配件、电缆、薄膜、医疗器材、高性能胶辊、耐油密封体以及用于水下、地下、矿井及低温场合的制品。
1工艺和原料1.1工.艺1.1.1软段相对分子量(Mn)对弹性体物性的影响聚氨酯弹性体是由相对分子质量大的聚醇软段和相对分子质量低的二异氰酸酯与二胺或二醇合成的硬段所构成的弹性体。
软段提供弹性体的韧性、弹性和低温性能；硬段贡献弹性体的刚性、强度和耐热性能。
PTMG(Mn=1000)的CPU硬度、拉伸强度、300%的定伸应力和撕裂强度均大于PTMG(Mn=1500和Mn＝2000)的CPU。
其主要原因是当预聚体中的NCO基质量分数相同时，PTMG1000-CPU加入TDI的数量相对比PTMG2000-CPU多，即CPU中硬段含量增加，使弹性体中苯环、脲基、脲基甲酯基和氨基甲酯基增加，导致1000-CPU的硬度、拉伸强度和撕裂强度提高。
(2000-CPU的冲击弹性优于1000-CPU)。
(见表1)在PTMG结构中，醚键之间是4个碳原子的直链烃基，偶数碳原子的烃基互相排列紧密，分子间的引力太，故PTMG类CPU不仅具有良好的低温弹性和耐水解性能且机械强度也很高。
由PTMG制得的预聚体在加工温度下粘度较低，釜中寿命较长，有较佳的加工成型性能，是一种高档的CPU。
PTMEG 资料
PTMEG产品及其工艺资料一、PTMEG产品性能及规格简介聚四氢呋喃（polytetramethylene ether glycol，简称PTMEG或PolyTHF），学名聚四亚甲基醚二醇，也称四氢呋喃均聚醚。
常温下为白色腊状固体，融化后为无色透明液体。
易溶解于醇、酯、酮、芳烃和氯化烃，不溶于酯肪烃和水。
当分子量增加时，溶解度会降低。
在室温下，PTMEG都具有吸水性。
其吸水性取决于分子量的大小，最高时可吸收2%的水份。
根据不同的分子量，PTMEG可划分为一系列不同牌号的产品，如P250、P650、P1000，P1800、P2000产品等，下表为不同牌号PTMEG的产品规格的比较。
图表1：不同牌号的PTMEG的产品规格比较注：（1）所有牌号产品中都含有抗氧化剂；二、PTMEG产品生产工艺简介工业化生产PTMEG主要由四氢呋喃（THF）经阳离子开环聚合而成，其一般生产工艺流程如下图所示（图表2），但是按所用催化剂不同，工艺流程在一些方面又各不相同。
目前，国际上工业性生产PTMEG的种类主要有醋酸酐-高氯酸法、氟磺酸法、浓硫酸法、黏土法和杂多酸法等等。
前三种方法为均相催化体系，虽经多次改进，但仍存在腐蚀设备和三废污染严重等问题，而且催化剂无法回收利用，致使生成成本较高。
后两种方法为非均相催化体系，催化剂可重复使用，适于连续化生产，产品质量较高。
其中杂多酸作为一种固体酸催化剂具有腐蚀性小、产物后处理容易、催化剂可全部回收使用等优点，因而受到青睐。
图表2： PTMEG生产工艺流程示意图（一）氟磺酸法这是传统的方法，杜邦、巴斯夫等早期均采用此法，反应式为：该生产工艺有引发、水解、精制等步骤。
聚合反应釜由几个独立的容积组成。
THF和催化剂入第一反应器中，在搅拌条件下聚合，反应热能由冷却盘管移出，反应物料送到下一个反应器中，反应后的产物与水混合，在80-100℃下进行水解，两段水解后，蒸汽脱除未反应THF，再进行干燥和净化后，循环到加料工段作原料。
PTMEG
聚四氢呋喃醚二醇名片中文别称：聚四氢呋喃二醇、聚四亚甲基醚二醇英文简称：PTMG、PTMEGCAS编号：25190-06-1分子式: HO[CH2CH2CH2CH2O]NH物化性能白色醋状固体，当温度超过室温时会变成透明液体。
易溶解于醇、酯、酮、芳烃和氯化烃，不溶于酯肪烃和水。
当分子量增加时，溶解度会降低。
在室温下，PTMEG 都具有吸水性。
其吸水性取决于分子量的大小，最高时可吸收2%的水份。
产品规格：产品250 650 1000 1400 1800 2000 3000产品分子量250±25 650±25 1000±50 1400±50 1800±50 2000±50 3000±100粘度（40℃cp）50 205 270 660 1215 1225 1350折射率(nD25) 1.462 1.462 1.463 1.463 1.464 1.464 1.464熔点(Tm,℃) -5 19 24 26 28 32 35羟基数(mgKOH/g) 408.0-498.7 166.2-179.5 106.9-118.1 77.4-83.1 60.6-64.1 54.7-57.5 36.2-38.7水份(w t ppm) 250max 200max 200max 200max 150max 200max 200max色度(APHA) 40 max酸值(mgKOH/g) 0.05 max过氧化物(wt,ppm as H2O2) 2 max挥发性(wt ppm) 0.1 max稳定性(wt ppm as BHT) 250±50闪点(开口杯) ≥260金属（wt ppm as Fe） 1 max特性、用途及贮存用途：生产聚氨酯（聚氨酯纤维，聚氨酯弹性体，合成革，涂料助剂，粘接剂和密封胶）和聚酯、聚酰胺的重要原料。
包装贮运：PTMEG的贮存应在完全封闭并有干氮密封的罐或其它容器里。
聚四氢呋喃
报告摘要：
聚四甲撑醚二醇（PTMEG）是一种聚醚多元醇，也称聚四氢呋喃、四氢呋喃均聚醚。
主要作为生产聚氨酯用的软段。
PTMEG与异氰酸酯反应形成各种形式的聚合物，主要是具有广泛用途的聚氨酯制品，如用于制备工业用轮和轮胎、娱乐用轮、工业用传送带、软管和管材、薄膜和薄层、油箱和管道的衬垫、服饰涂料、建筑地板和屋顶涂料、防护材料、氨纶、合成革等。
截止2001年1月，世界PTMEG总生产能力28.2万吨/年，美国杜邦公司是世界上最大的PTMEG生产商。
2000年世界PTMEG产量20.3万吨。
预计到2006年，世界PTMEG生产能力将达到42.2万吨/年。
2000年世界PTMEG消费量约20.3万吨，据预测到2005年，世界主要PTMEG消费地区的年均需求增长率为6%～8%。
我国对PTMEG的研究开发起步较晚，“八五”期间才立项攻关，先后有很多单位进行了开发研究，但到2001年，我国还没有PTMEG的工业化生产厂家，国内使用的PTMEG基本上依赖进口。
2001年我国约消费14600吨PTMEG，分别用于生产氨纶、聚氨酯弹性体和其他用途预计到2005年我国PTMEG总消费量将达到42000吨，2001～2005年均增长率为30.2%。
目前我国尚没有PTMEG的生产装置，国内有必要上1～2套1万吨/年以上规模的PTMEG工业化生产装置，这样我国PTMEG完全依赖进口的局面才会得到缓和。
<报告篇幅>=19页
<字数>=15000。
PTMEG生产中关键工序对产品质量的影响因素
均匀后加入聚合反应器，在反应器中装填有一定量的全氟磺酸树脂催化剂颗粒，在电动搅拌器的搅拌下，物料与催化剂活性表面充分接触，在大约370mmHg 压力下、50℃的环境中发生温和的聚合反应。
聚合度的大小决定最终产品的分子量，而聚合度是通过控制参与反应的ACAN 浓度以及HAC 浓度来进行调整，它直接决定了后工序PTMEG 的产品是否达标。
PTMEA 的聚合生成反应是一个放热过程，通过压力控制来调整反应温度并稳定在50℃。
并保证容器内的THF 处于沸腾状态以利于充分混合和带走热量。
工业上为了防止生成过氧化物，聚合反应通常在N 2保护下进行。
产生的THF 蒸汽从反应器顶部进入反应放空冷凝器冷凝，带走反应热后其液相返回到反应器内参加反应，气相放空连接到真空泵。
反应器压力由真空泵的放空阀和氮气注入阀分程控制，并实现温度和压力的串级控制。
反应器由底部安装8组蜡烛过滤器，反应后物料经此过滤得到含大约30%PTMEA 的溶液，底部出来的含有30％PTMEA 、66％的THF 、4%HAC/ACAN 溶液，经过过滤，被加热到140℃的物料中的THF 、HAC 以及ACAN 被沸腾蒸发，汽液混合物料在分离器中进行分离。
其中，分离器是一个体积大约为12m 3的旋风分离器，底部出口液相被浓缩为96.6%PTMEA 溶液，其中含少量THF 、HAC 和ACAN 溶液。
顶部气相经过分离冷凝器冷凝后，液相部分进入THF 循环罐，气相部分通过真空泵抽出。
经浓缩被加热至140℃的PTMEA 溶液从塔顶部进入到汽提塔，在20mmHg 压力下与从塔下部进入的135℃THF 逆流接触，溶液中的THF 、HAC 和ACAN 被解吸进入气相。
气相通过真空泵抽出，液相则由汽提塔底泵送入PTMEA 储罐。
聚合工序是整个PTMEG 生产的关键的工序，工序的控制稳定与否将会影响产品的色度，具体有以下三个原因会导致产品色度发生变化：0 引言PTMEG ，中文名为聚四亚甲基醚二醇，俗称聚四氢呋喃，英文名称为Polytetramethylene Ether Glycol ，其分子式为HO[CH 2CH 2CH 2CH 2O]nH [1]。
PTMEG调研报告
聚四氢呋喃调研报告目录第一章 PTMEG产品概述 - 1 -第一节 PTMEG简介 - 1 -第二节聚四氢呋喃的物理性质 - 2 -第三节聚四氢呋喃的化学性质 - 4 -1、主链上的化学反应 - 4 -2、端羧基的化学反应 - 5 -第二章聚四氢呋喃产能和消费 - 6 -第一节全球PTMEG的生产能力和产量 - 6 -一、全球PTMEG生产能力 - 6 -二、全球PTMEG消费量增长态势 - 7 -第二节我国PTMEG产能 - 7 -一、我国PTMEG生产发展概况 - 7 -二、我国PTMEG产能 - 8 -三、国内计划投资的PTMEG项目情况 - 9 -第三节我国PTMEG消费情况 - 10 -一、我国PTMEG的用途及分配 - 10 -二、聚氨酯弹性纤维的发展 - 11 -三、聚氨酯弹性纤维产能及产量 - 12 -四、聚氨酯弹性纤维产能地区分布情况 - 14 -第四节 PTMEG产品价格行情 - 15 -一、PTMEG产品进出口情况 - 15 -二、 PTMEG与价格变化 - 16 -第三章四氢呋喃的聚合反应的基本原理 - 18 -第一节四氢呋喃聚合反应热力学 - 18 -第二节四氢呋喃聚合反应机理 - 19 -一、平衡离子和引发剂 - 19 -二、四氢呋喃聚合反应过程 - 20 -三、四氢呋喃聚合反应动力学 - 23 -第四章以液体强质子酸为引发剂的四氢呋喃均相聚合技术 - 24 - 第一节、以液体强质子酸为引发剂的均相聚合技术的发展 - 24 - 第二节、以高氯酸为引发剂的PTMEG技术 - 25 -一.高氯酸技术的基本原理 - 25 -二.高氯酸法生产PTMEG的工艺流程 - 27 -三.高氯酸工艺的工业应用 - 30 -第三节以氟磺酸为引发剂的PTMEG技术 - 30 -一、氟磺酸技术的基本原理 - 30 -二、氟磺酸法生产PTMEG的工艺流程 - 34 -三、氟磺酸技术的工业应用 - 36 -第五章以固体酸为催化剂的聚四氢呋喃生产技术 - 38 -第一节含磺酸基的Nafion全氟树脂催化剂的PTMEG技术 - 38 -一、Nafion全氟树脂催化剂的PTMEG技术的基本原理 - 38 -二、Nafion全氟树脂催化剂PTMEG技术的工艺流程 - 41 -三、Nafion全氟树脂技术的工业应用 - 44 -第二节以杂多酸为催化剂的工艺 - 44 -一、杂多酸工艺的基本原理 - 44 -二、杂多酸为催化剂制造PTMEG技术的工艺流程 - 50 -三、杂多酸技术的工业应用 - 52 -第六章固体氧化物及天然黏土催化剂的PTMEG技术 - 53 -第一节沸石、复合氧化物催化剂的发展 - 53 -第二节氧化锆-醋酐-醋酸催化剂体系的PTMEG技术 - 55 -一、氧化锆催化剂PTMEG技术的基本原理 - 55 -二、氧化锆催化剂PTMEG技术工艺流程 - 57 -三、氧化锆技术的工业应用 - 59 -第三节以天然黏土催化剂的PTMEG工艺 - 60 -一、天然黏土催化剂的基本原理 - 60 -二、天然黏土催化剂技术的工业应用 - 65 -第七章不同聚四氢呋喃生产技术的比较 - 66 -第一节聚四氢呋喃公司的产品规格 - 66 -一、主要公司产品规格 - 66 -二、PTMEG产品质量和规格的重要性 - 68 -第二节不同PTMEG生产技术的优势和不足 - 69 -一、强质子酸引发剂的均项聚合技术 - 69 -二、Nafion全氟树脂技术 - 70 -三、杂多酸催化剂技术 - 71 -四、固体氧化催化剂技术 - 71 -五、天然黏土催化剂技术 - 72 -第八章项目调研建议 - 73 -第一节以英威达技术为例投资的概况 - 73 -第二节英伟达PTMEG工艺概要 - 73 -一、丁二醇至四氢呋喃工段的工艺过程 - 74 -二、 THF 至 PTMEG工段的工艺 - 75 -第二节国内投资PTMEG项目原因分析 - 77 -第一章 PTMEG产品概述第一节 PTMEG简介聚四亚甲基醚二醇，简称PTMEG，是四氢呋喃的聚合物。
PTMEG 资料
PTMEG产品及其工艺资料一、PTMEG产品性能及规格简介聚四氢呋喃（polytetramethylene ether glycol，简称PTMEG或PolyTHF），学名聚四亚甲基醚二醇，也称四氢呋喃均聚醚。
常温下为白色腊状固体，融化后为无色透明液体。
易溶解于醇、酯、酮、芳烃和氯化烃，不溶于酯肪烃和水。
当分子量增加时，溶解度会降低。
在室温下，PTMEG都具有吸水性。
其吸水性取决于分子量的大小，最高时可吸收2%的水份。
根据不同的分子量，PTMEG可划分为一系列不同牌号的产品，如P250、P650、P1000，P1800、P2000产品等，下表为不同牌号PTMEG的产品规格的比较。
图表1：不同牌号的PTMEG的产品规格比较注：（1）所有牌号产品中都含有抗氧化剂；二、PTMEG产品生产工艺简介工业化生产PTMEG主要由四氢呋喃（THF）经阳离子开环聚合而成，其一般生产工艺流程如下图所示（图表2），但是按所用催化剂不同，工艺流程在一些方面又各不相同。
目前，国际上工业性生产PTMEG的种类主要有醋酸酐-高氯酸法、氟磺酸法、浓硫酸法、黏土法和杂多酸法等等。
前三种方法为均相催化体系，虽经多次改进，但仍存在腐蚀设备和三废污染严重等问题，而且催化剂无法回收利用，致使生成成本较高。
后两种方法为非均相催化体系，催化剂可重复使用，适于连续化生产，产品质量较高。
其中杂多酸作为一种固体酸催化剂具有腐蚀性小、产物后处理容易、催化剂可全部回收使用等优点，因而受到青睐。
图表2： PTMEG生产工艺流程示意图（一）氟磺酸法这是传统的方法，杜邦、巴斯夫等早期均采用此法，反应式为：该生产工艺有引发、水解、精制等步骤。
聚合反应釜由几个独立的容积组成。
THF和催化剂入第一反应器中，在搅拌条件下聚合，反应热能由冷却盘管移出，反应物料送到下一个反应器中，反应后的产物与水混合，在80-100℃下进行水解，两段水解后，蒸汽脱除未反应THF，再进行干燥和净化后，循环到加料工段作原料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中科院 华锦集团
杂多酸催化剂
尚未工业化 转化率低
12
2.1 工艺流程简述
PTMEG反应由聚合、脱色、醇解及分解四个反应组成。 PTMEG工艺流程简图如下：
13
PTMEG工艺流程简图 工艺流程简图
14
项目名称 公司名称 介 绍 人
聚四氢呋喃简介 聚四氢呋喃简介 华陆工程科技有限责任公司 咨询部
目 录
市场初步分析 产品性能及用途 国内外市场分析
1
工艺方法比较 工艺流程简述
1 市场初步分析
–1.1 产品性能与用途
产品性能
四氢呋喃均聚醚（PTMEG），常温下为白色蜡状固体， 熔化后为透明、无色液体。
传统工艺
氟磺酸 催化剂
DuPont
碱性催化剂 含氟酸树脂催化剂
PTG 新工艺
Conser
固体催化剂
三废少 催化剂循环使用 1.设备腐蚀小 2.THF和催化剂可循环使用 3.流程短，占地少 4.已工业化 1.THF和催化剂可循环使用 2.设备腐蚀小 3.流程短，占地少
旭化成
杂多酸催化剂
技术暂不转让 转化率低
主要用途
PTMEG主要用于生产氨纶、聚氨酯弹性体和酯醚共聚 弹性体。国外PTMEG的最大消费市场是氨纶（49%）、 其次是聚氨酯弹性体（占36%左右）和酯醚共聚弹性 体（15%）。国内主要用于氨纶和聚氨酯弹性体，国 内酯醚共聚弹性体基本是空白。
2
1.2 国内外市场分析 1.2.1 国外市场分析
生产厂 山西三维集团公司 中化国际（太仓） 巴斯夫 台湾大连（仪征） 前郭 小计 生产能力 15000 20000 60000 40000 20000 155000 7 固体催化剂 工艺路线 固体催化剂 杂多酸 固体催化剂 BDO BDO 正丁烷 环氧丙烷 糠醛
吨/年
原料 备注 2004年3月 2004年10月 2005年 2005年 2007年
– 国外消费情况
PTMEG主要用于生产氨纶纤维、聚氨酯弹性体和酯醚共聚物，由于各个地 区开发和发展历程不同，PTMEG消费结构也不同。美国汽车及塑料加工行 业上较发达，PTMEG在聚氨酯弹性体和共聚弹性体的消费占相当大的比例， 亚洲氨纶纤维发展很快，消费构成中作占比例达到60%以上。2003-2007年 全球PTMEG消费情况见下表。 2003-2007年全球 年全球PTMEG消费情况统计（单位：千吨 年） 消费情况统计（ 年全球 消费情况统计 单位：千吨/年 应用领域 氨纶纤维 聚氨酯弹性 体 聚醚共聚物 其它 总计 2003 150 88 42 2 282 2004 185 104 46 5 340 2005 205 116 52 7 380 2006 230 125 54 8 417 2007 248 142 55 10 465 2007年增幅 2007年增幅 7.83% 13.60% 1.85% 25.00% 11.5%
– 国内消费构成
我国PTMEG主要消费是生产氨纶纤维和聚氨酯弹性体。2000年，国内 PTMEG消费量已达1.23万吨左右；到2001年，约消费1.46万吨，其中 约1.35万吨用于生产氨纶，占PTMEG总消费量的92.5%；约1100吨用于 生产聚氨酯弹性体和其他用途，占总消费量的7.5%。2002年以后，我 国PTMEG主要消费为氨纶，其他用途只占3%左右。 我国PTMEG在氨纶领域的消耗情况见下表：
8
我国PTMEG在氨纶领域的消耗情况 在氨纶领域的消耗情况 我国
（万t） ）
年份 2000 2001 2002 2003 2004 2005 2006 预测：2010
表观消费氨纶 2.6 3.5 5.4 8.1 13.9 15.4 17.0 24.9
表观消耗PTMEG 表观消耗 2.1 2.8 4.3 6.5 11.2 12.3 13.6 19.9
增长率， 增长率，% 62.5 42.3 54.6 49.4 72.0 11.0 11.0 10
9
我国PTMEG的消费结构 我国 的消费结构
年份 2006年
氨纶纤维 78.2%
聚氨酯弹性体 9.3%
共聚弹性体 -6.9%
其他 5.9%
备注
10
2 工艺方法比较
生产PTMEG的原料为四氢呋喃（THF），因其催化剂不同，分为三种工 艺，即氟磺酸工艺、杂多酸工艺和醋酐－醇解工艺。
6
1.2.2 国内市场分析
- 国内生产能力
我国氨纶行业快速发展，对四氢呋喃均聚醚（PTMEG）的需求也迅猛上升。 2002年前我国还没有PTMEG生产装置，到2007年我国境内厂家企业的PTMEG 生产能力达到15.5万吨，现将PTMEG产能、消耗列表于下： 2007年我国四氢呋喃均聚醚主要生产厂家 年我国四氢呋喃均聚醚主要生产厂家
4
据2007年数据统计，全球PTMEG总产量大约是46.3万吨，较2006年增 加了11.1%左右。 2007年全球 年全球PTMEG产量统计（单位：千吨 年） 产量统计（ 年全球 产量统计 单位：千吨/年
序号 1 2 3 4 5 6 7 8 9 10 11 生产商 巴斯夫（BASF） 英威达（INVISTA） 三菱化学（MCC） 韩国PTG 大连仪征（DCJ） 台湾大连（DCC） 山西三维（SWGC） 台塑旭（FAS） 旭化成（AsahiKasei） 中化国际（Sinochem） 其它 总计 2007产量 产量 147.8 103.6 30.8 27.3 28.0 48.6 20.0 15.0 8.8 5 28.3 463.2 5 备注
– 国外生产能力 截至2007年底，全球PTMEG生产能力在57.7万吨PTMEG主要生产商产能分布情况（单位：千吨 年） 主要生产商产能分布情况（ 年全球 主要生产商产能分布情况 单位：千吨/年
生产商 区域 国外 巴斯夫（BASF） 北美 欧洲 亚洲 亚洲 亚洲 英威达（INVISTA） 北美 欧洲 三菱化学（MCC） 旭化成（AsahiKasei） 韩国PTG 国内 台湾大连（DCC） 亚洲 亚洲 亚洲 亚洲 亚洲 亚洲 台塑旭（FAS） 山西三维（SWGC） 中化国际（Sinochem） 前郭炼油厂（CNPC） 其它 总计 亚洲 亚洲 亚洲 亚洲 － － 装置分布 具体地址 美国吉玛斯 德国 中国上海 韩国薇山 日本四日市 美国尼安加拉法尔斯 荷兰 日本四日市 日本守山 韩国薇山 台湾大发 台湾麦寮 江苏仪征 台湾清宜 山西洪洞 江苏太仓 吉林前郭 － － 2005 23 56 60 40 15 60 50 35 10 30 10 － 40 18 15 20 － 30 512 年度产能 2006 23 56 60 40 － 60 50 35 10 30 10 60 40 18 15 20 － 30 557 40 18 15 20 20 30 577 2007 23 56 60 40 — 60 50 35 10 30 10 备注
11
国内外PTMEG工艺技术路线优缺点比较 工艺技术路线优缺点比较 国内外
工艺路线 公 司 DuPont PENN BASF 催化剂 优 点 1.均相催化剂工艺，催化剂单一 2.催化剂便宜，原料单一，不需 耗醋酐 3.技术成熟、可靠 1.生产成本可降低20%，投资减 少17% 2.催化剂循环使用 3.已工业化 “三废”少 已工业化 聚合-固体催化剂 脱色-把催化剂 醇解 缺 点 1.催化剂不能回收 2.系统腐蚀性大 3.工艺流程较长，设备多，投 资较大 4.酸性废水要处理 1.技术暂不转让 2.系统腐蚀大 3.催化剂种类较多，为专利催 化剂 4.原料不单一 催化剂种类较多，为专利催化 剂 2.原料不单一 3.专利费高 4. 产品质量好 5.流程长 6.公用工程消耗高 7.占地较大 8.投资较大 尚未工业化
