同济大学启明星软件BSC 4.0模块使用说明书
BSC操作维护手册
BSC操作维护手册(V1.1)附录 (3)第一章常用差不多指令汇总 (6)第一节外部告警 (6)第二节有关传输的指令 (7)第三节有关MO类指令 (8)第四节有关小区类指令 (10)第二章基站设备监控爱护 (12)第一节基站设备故障监控与排除 (12)第二节日常爱护工作 (15)第三节直放站设备监控爱护 (17)第三章基站数据制作 (19)第一节小区参数设置规范 (19)第二节小区数据定义 (30)第三节 RBS200基站数据制作(参考R.7数据制作) (40)第四节 RBS2000基站数据制作（参考R7.1数据制作） (52)第四章故障难点与重点（例子诠析） (59)第一节如何定义一个新的TG号 (59)第二节如何退传输 (61)第三节如何改跳频方式 (61)第五章 BSC职员行为规范细则 (63)附录在进入章节之前，我们先简单了解一下BSC（基站操纵器）里面所涉及到的一些MO 及其状态。
一、MO的结构MO：（MANAGED OBJECT）治理对象；BSC：（BASE STATION CONTROLLER）基站操纵器，属GSM网络单元，用于操纵一个或若干个BTS；BTS：（BASE TRANSCEIVER STATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范畴；TG：（TRANSCEIVER GROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；CF：支持BTS的O&M；CON：用于对信令的集中与分解；IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；TF：（TIMING FUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；DP：用于对传输质量和故障进行监测；TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；TRXC：（TRANSCEIVER CONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP操纵8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；RTX：（RADIO TRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；RRX：（RADIO RECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；TX：（TRANSMITTER）与RTX相关联的逻辑单元；RX：（RECEIVER）同RRX相关联的逻辑单元；TS：TIME SLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0，---，7；二、MO的各种通用状态BLO：自动闭塞BLL：由于处于加载过程而闭塞BLT：由于处于测试过程而闭塞BLA：由于激活需要而闭塞MBL：人工闭塞COM：MO被人工闭塞FAIL：MO永久处于非操作状态OPER：MO处于操作状态NOOP：MO处于临时非操作状态PROPER：MO立即处于操作状态DEF：MO已被定义，处于预服务状态UNDEF：MO未被定义三、MO各种状态之间的转换四、BSC操作指令1、指令分类2、指令应用范畴第一章常用差不多指令汇总第一节外部告警1.查外部告警ALLIP：ALCAT=EXT；（A~E网元）ALLIP：ALCAT=BTS；（其它网元）ALLIP：ACL=A1；查A1级告警ALLIP：ACL=A2；查A2级告警ALLIP：ACL=A3；查A3级告警第二节有关传输的指令1.RBS200基站传输指令RXTCP：MOTY=RXETG，CELL=小区名；（通过已知小区名，查出小区的TG号）RXCDP：MO=RXETG-<tg>；（查看小区的整体配置）RXMOP：MO=RXETRX-<tg>-X&&-Y；（查看小区的传输时隙分配，其中X和Y表示具体哪个载波）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）2.RBS2000基站传输指令RXTCP：MOTY=RXOTG，CELL=小区名；（查出小区的TG号）RXCDP：MO=RXOTG-<tg>；（查看小区的整体配置）RXAPP：MO=RXOTG-<tg>；（查看小区的传输时隙分配）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）第三节有关MO类指令RXTCP：MOTY=rxotg，CELL=cellid；查该小区对应的TG号RXASP：MO=RXOTG-<tg>；（此指令会列出所有有故障的MO）RXMFP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的具体FCODE码) RXBLI:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；(逐个闭塞MO)RXTEI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个测试MO)RXLTI：MO＝“mo”（TS）；（测试MO）RXESE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行拆程)RXESI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行数据加载) RXBLE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个解开MO)RXMSP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的状态)RXELP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的历史故障记录) RXMOI：MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；（逐个对MO进行数据定义）RXMOC:MO= “mo”(CF-CON-IS-TF-TRX-TX),CELL=小区名;（将定义好的数据与CELL 相连）RXMOE：MO=“mo”（CF-CON-IS-TF-TRX-TX-RX-TS）；（逐个对MO进行删除已定义的数据）EXEGP：EMG=ALL；查所有RBS200站的EMEXEPP：EMG=emgname，EM=ALL；（具体某个基站的情形）RECEI：EMG=emgname，EMRP=0-A；（发觉EMRP板闭塞时，能够用来修复）RECEI：EMG=emgname，STR=A/B；（发觉STR板闭塞时，能够用来修复）EXCLP：EQM=CLC-X；（A~E局）（修复CLC操纵链）EXCPP：EMG=emgname；（其它局）（修复CLC操纵链）RISTP：EMG=emgname；EMRS=0；（查EMRS的状态）RILSP：EMG=emgname，EMRS=ALL；（查RILT状态）RISPP：EMG=emgname，EMRS=ALL；（查半永久连接）RILTP：EMG=emgname，EMRS=0；（查RILT对应的ETB、RTT板的状态）RISPI：EMG=emgname，EMRS=ALL；（修复半永久连接）RISPE：EMG=emgname，EMRS=ALL；（修复半永久连接）EXEMP：RP=rp，EM=em；（查EM状态）EXRPP：RP=rp；（查RP状态）BLEMI：RP= rp，EM=em；（闭EM）BLEME：RP= rp，EM=em；（解EM）BLRPI：RP= rp；（闭RP）BLRPE：RP= rp；（闭RP）RIBLI：EMG=emg，EMRS=0；（闭TSW）RIBLE：EMG=emg，EMRS=0；（解TSW）RIBLI：DEV=RILT-X；（闭ETB、RTT）RIBLE：DEV=RILT-X；（解ETB、RTT）EXCLP：EQM=CLC-X；（A~E局，修复CLC操纵链）EXCPP：EMG=emgname；（其它局，修复CLC操纵链）RECEI：EMG=emgname，STR=A/B；（当发觉STR板闭塞时，能够用来修复）RECEI：EMG=emgname，EMRP=0-A；（当发觉EMRP板闭塞时，能够用来修复）第四节有关小区类指令RLCRP：CELL=小区名；查看小区的信道配置情形RLCFP：CELL=小区名；查看小区的频率配置情形RLCFI：CELL=小区名，DCHNO=X；加频点RLCFE：CELL=小区名，DCHNO=X；删频点RLCCC：CELL=小区名，SDCCH=X；修改SDCCHRLSTP：CELL=小区名；查看小区的工作状态RLSTC：CELL=小区名,STATE=HALTED/ACTIVE；更换小区的工作状态RLCHP：CELL=小区名；查小区的开、关跳频情形RLCHC：CELL=小区名，HOP=OFF/ON；关、开跳频RLBDP：CELL=小区名；查小区信道分配情形RLBDC：CELL=小区名，CHGR=1（或2），NUMREQBPC=X；对小区信道的分配进行修改RLSLP：CELL=小区名；（查看小区的逻辑信道情形）RLSLC：CELL=小区名，CHTYPE=SDCCH，LVA=X；（修改SDCCH信道的配置，要求：NCH-LVA=5或6或7都能够）RLSLC：CELL=小区名，CHTYPE=TCH，LVA=X；（修改TCH信道的配置，要求：NCH-LVA=5或6或7都能够RLDEP：CELL=小区名；查CGI、LAC、BCCHNO、BSIC等RLDEP：CELL=ALL；明白小区的CGI，反查小区名RLSSP：CELL=小区名；查小区的最小接收电平RLCPP：CELL=小区名；查小区的发射功率RLCPC：CELL=小区名，BSPWRB=X，BSPWRT=X；修改小区的发射功率RLNRP：CELL=小区名，CELLR=ALL，NODATA；列出所有与小区具相邻关系的所有小区RLNRC：CELL=小区名1，CELLR=小区名2；删除小区的相邻关系RLNRP：CELL=小区名1，CELLR=小区名2；查KOFFSET的值RLNRC：CELL=小区名1，CELLR=小区名2；修改KOFFSET的值RLNRI：CELL=小区名1，CELLR=小区名2；加小区的相邻关系RLLHP：CELL=小区名；查小区的层次、切换缓冲值和切换门限值RLLHC：CELL=小区名，LAYER=X；修改小区的层次RLSBP：CELL=小区名；查小区的CRORLSBC：CELL=小区名，CB=YES/ON；小区禁止接入RLLAP：LAI=ALL；启用此指令能够打印出本网元所有基站小区RLBCP：CELL=小区名；查下行动态功率操纵的状态RLBCI：CELL=小区名；开下行动态功率操纵RLBCE：CELL=小区名；关下行动态功率操纵RLPCP：CELL=小区名；查上行动态功率操纵的状态RLPCI：CELL=小区名；开上行动态功率操纵RLPCE：CELL=小区名；关上行动态功率操纵RLMFP：CELL=小区名；查看小区的测量频点RLMFC：CELL=小区名；修改小区的测量频点RLCXP：CELL=小区名；查下行不连续发射RLCXC：CELL=小区名，DTXD=OFF/ON；关/开下行不连续发射RLSSP：CELL=小区名；查上行不连续发射RLSSC：CELL=小区名，DTXU=0，1，2；（其中，0：表示能够用不连续发射1：一定用不连续发射2：不用不连续发射）RLLUP：CELL=小区名；查小区质量第二章基站设备监控爱护第一节基站设备故障监控与排除1.告警的分类除了日常爱护外，还要通过ALV(ALARM LIST VIEWER)告警栏对网络进行实时监控。
1-4第1章

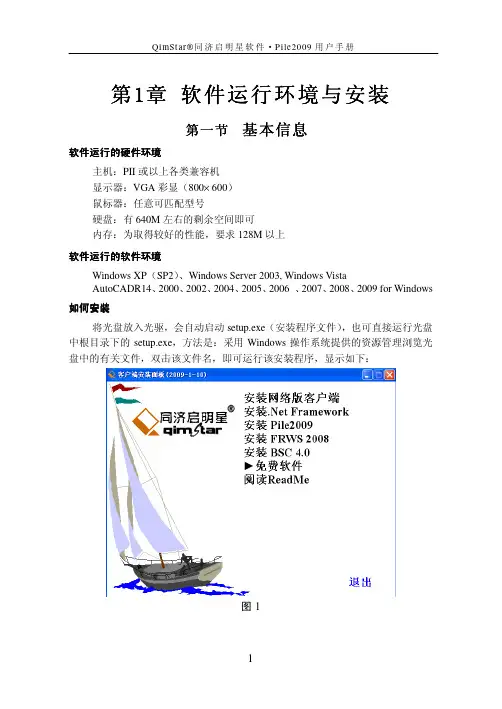

第1章 软件运行环境与安装软件运行环境与安装第一节第一节 基本信息软件运行的硬件环境主机：PII 或以上各类兼容机显示器：VGA 彩显（800× 600）鼠标器：任意可匹配型号硬盘：有640M 左右的剩余空间即可内存：为取得较好的性能，要求128M 以上软件运行的软件环境Windows XP （SP2）、Windows Server 2003, Windows VistaAutoCADR14、2000、2002、2004、2005、2006 、2007、2008、2009 for Windows 如何安如何安装装将光盘放入光驱，会自动启动setup.exe （安装程序文件），也可直接运行光盘中根目录下的setup.exe ，方法是：采用Windows 操作系统提供的资源管理浏览光盘中的有关文件，双击该文件名，即可运行该安装程序，显示如下：图1当用户将光标移动到某个软件安装项目时，图中下方会同时显示该软件的中文全称及简要说明。
如果是网络版本，需要安装第一项，如果是单机版，则可跳过。
建议：在安装软件之前，请打开Readme.txt文件（将光标点击图中的“阅读ReadMe”即可），阅读有关内容。
该文件包含了用户光盘中的所有文件的说明，具体如下：光盘内容:BSC 深基坑支撑结构分析计算软件Demo 部分软件的demo版本Example 相关软件的算例。
docs 同济启明星软件用户手册FRWS 深基坑支挡结构分析计算软件。
GRW 基坑复合重力式支挡结构分析计算软件Nail 土钉墙专用计算软件Pile2k 桩基础设计计算软件Rbdog 软件加密锁驱动程序Rockey 软件加密锁驱动程序tool 工程计算器SCPF 桩基础沉降计算软件SCSF 天然地基沉降计算软件Slope 边坡稳定分析计算软件第二节 软件安装第二节首先安装PILE2009的环境系统程序.net framework。
Net Framework是PILE2009运行必须的。
BSC操作维护手册(DOC 60页)
BSC操作维护手册(DOC 60页)BSC操作维护手册第一章MO概念第一节MO结构●MO：（MANAGEDOBJECT）管理对象；●BSC：（BASESTATIONCONTROLLER）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；●BTS：（BASETRANSCEIVERSTATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；●CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范围；●TG：（TRANSCEIVERGROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；●CF：支持BTS的O&M；●CON：用于对信令的集中与分解；●IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；●TF：（TIMINGFUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；●DP：用于对传输质量和故障进行监测；●TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；●TRXC：（TRANSCEIVERCONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP控制8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；●RTX：（RADIOTRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；●RRX：（RADIORECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；●TX：（TRANSMITTER）与RTX相关联的逻辑单元；●RX：（RECEIVER）同RRX相关联的逻辑单元；●TS：TIMESLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0-7；第二节MO状态1MO的各种通用状态UNDEF：MO没有定义。
BSC操作维护手册终稿
BSC操作维护手册第一章MO概念第一节MO结构●MO：（MANAGEDOBJECT）管理对象；●BSC：（BASE STATION CONTROLLER）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；●BTS：（BASE TRANSCEIVER STATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；●CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范围；●TG：（TRANSCEIVER GROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；●CF：支持BTS的O&M；●CON：用于对信令的集中与分解；●IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；●TF：（TIMING FUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；●DP：用于对传输质量和故障进行监测；●TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；●TRXC：（TRANSCEIVERCONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP控制8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；●RTX：（RADIOTRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；●RRX：（RADIORECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；●TX：（TRANSMITTER）与RTX相关联的逻辑单元；●RX：（RECEIVER）同RRX相关联的逻辑单元；●TS：TIMESLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0-7；第二节MO状态1MO的各种通用状态UNDEF：MO没有定义。
启明星系统设置软件
540-65001-11W使用手册启明星系统设置软件RADC12R2/12X2ADC24R2/24X2１．１简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２页１．２ＰＣ最小设置需求．．．．．．．．．．．．．．．．．．．．．．．．．．．．４页１．３系统参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４页１．４启明星系统设置软件的安装．．．．．．．．．．．．．．．．．．４页１．５启明星系统设置软件的使用．．．．．．．．．．．．．．．．．．４页１．５．１菜单栏．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５页１．５．２文档管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７页１．５．３启明星系统参数设置．．．．．．．．．．．．．．．．．．．．．．１２页１．５．４显示启明星系统信息．．．．．．．．．．．．．．．．．．．．．．４６页１．５．５启明星设置系统与调光硅柜的连接．．．．．．．．．．４７页启明星系统设置软件使用方法１．１简介启明星系统设置软件是用于启明星系统设定参数，并将这些参数保存到一个文件内，能以文件形式装载参数，也可将参数打印出来。
启明星系统设置软件使用简单，操作方便。
如果没有特别说明，其操作与标准ＷＩＮＤＯＷＳ９５／９８的操作一样。
本系统将整个控制范围分为若干个区域，最多有３２个区域（见图１－１）。
图１－１每个区域又分为若干个回路，每个区域最多有３２个回路，整个系统最多有５１２个回路。
每个回路可配接一个或更多的硅路但是一个硅路只能配接给一个回路（见图１－２）。
图１－２每个区域内最多可设置３２个场景（见图１－３）。
本系统最多可设置１２８个场景。
图１－３本系统提供了序列功能，最多有８个序列，每个序列只能调用某一个区域内的场景，每一个序列包括最多１２８个步骤，每一个步骤就是调用一个场景，序列循环方式有完整或反复循环可选，提供自动变化效果。
启明星slope说明书
同济启明星软件边坡稳定分析计算软件SLOPE v1.0用户手册同济大学地下建筑与工程系一九九七年十二月欢迎使用同济启明星软件SLOPE v1.0！同济启明星软件由国家标准《建筑地基基础设计规范》编制组成员、国家行业标准《建筑基坑支护技术规程》编制组成员、同济大学地下建筑与工程系博士生导师杨敏教授主持研制。
同济启明星软件包括深基坑支挡结构分析计算软件FRWS v2.0/v3.0、深基坑支撑结构分析计算软件BSC v2.0/v3.0、重力式挡墙分析计算软件GRW v2.0、基坑复合重力式挡墙分析计算软件GRW-f v3.0、桩基础沉降计算软件SCPF v1.0和边坡稳定分析计算软件SLOPE v1.0。
前言工程中的边坡必须保持稳定，边坡稳定安全系数在工程中是必须验算的一个重要指标。
然而，现在计算边坡稳定安全系数一般采用瑞典条分法，手算费时费力，还容易出错。
虽然您可能有这方面的程序，但它们大多没有方便的前处理和直观的后处理，使用起来颇为麻烦，无法应付实际工程中各种各样复杂的情况。
为了解决这些问题，我们开发编制了通用的边坡计算软件SLOPE 1.0。
我们强调是通用性，因为它可以计算各种各样的二维边坡稳定问题：各种形状的自然边坡、人工边坡，各种类型的挡土结构等等。
SLOPE 1.0提供了瑞典法和毕肖普法，您可用总应力模式或有效应力模式，还可考虑渗流力；在滑面形状上您可用鼠标拖出假定的任意形状，如果采用圆弧滑动面，还能帮助在指定范围内搜索出最危险的圆弧滑面。
因而SLOPE 1.0可以适应各种各样的边坡稳定计算。
随着您对本手册的阅读以及对本软件的不断熟悉，您会惊喜的发现：SLOPE 1.0比您想象的功能更强大，它几乎能解决任何的二维的边坡稳定计算问题。
目录第一章软件功能简介 (1)第二章软件运行环境及安装 (2)第一节软件运行环境 (2)一、软件运行的硬件环境 (2)二、软件运行的软件环境 (2)第二节软件的安装过程 (2)第三章软件基本工作流程 (5)第四章WINDOWS操作简介 (6)第一节鼠标操作定义 (6)第二节窗口定义及功能 (6)第三节各种对象标准操作简介 (7)一、菜单条 (7)二、工具条 (7)三、数据表格 (7)四、命令钮 (8)五、单选钮 (8)六、复选钮 (8)七、编辑框 (8)第五章SLOPE使用说明 (9)第一节启动软件 (9)第二节菜单操作 (10)一、“文件”菜单(Alt+F) (10)1、新建(Alt+F+N或Ctrl+N) (11)2、打开(Alt+F+O或Ctrl+O) (11)3、保存(Alt+F+S或Ctrl+S) (11)4、另存为(Alt+F+A) (11)5、打印(Alt+F+P或Ctrl+P) (12)6、打印预览(Alt+F+V) (12)7、打印设置(Alt+F+R) (13)8、最近打开文件列表 (13)9、退出(Alt+F+E) (13)二、“编辑”菜单(Alt+E) (13)1、插入(Alt+E+I或Insert) (14)2、删除 (Alt+Del) (14)3、复制图片(Alt+C) (15)三、“设置”菜单(Alt+O) (15)1、用户坐标系设置（ALT＋O+U) (15)四、“帮助”菜单(Alt+H) (16)1、关于SLOPE (16)第三节操作步骤详解 (17)第四节出错提示 (24)第六章计算实例 (27)第一节一般边坡的边坡稳定安全系数计算实例 (27)第二节挡土墙的整体稳定安全系数计算实例 (32)第三节带撑挡土墙整体稳定安全系数计算实例 (33)第七章计算理论基础 (36)第一节瑞典法 (36)一、总应力法 (36)二、有效应力法 (37)三、考虑渗流力的有效应力法 (37)第二节毕肖普法 (38)一、总应力法 (38)二、有效应力法 (38)三、考虑渗流力的有效应力法 (38)第八章服务联系 (40)第一章软件功能简介同济启明星边坡稳定分析计算软件SLOPE v1.0可帮您轻松地计算各种类型的挡土墙、边坡的整体稳定安全系数。
同济大学启明星软件BSC_4.0模块使用说明书
第一章软件功能与特点BSC 4.0能对任意断面、任意材料的内支撑结构进行位移和内力分析，可结合支撑立柱进行综合分析计算，得到内支撑系统的水平、竖向位移和弯矩、轴力等参数，还可分析钢管内支撑稳定性，并为基坑设计提供科学合理的依据。
数据输入简单方便，只要在AutoCAD中画好支撑结构平面图，然后利用BSC输入截面、荷载和支座信息，就可以立即对结构进行分析计算，并在AutoCAD中作出位移和内力图，即时可对方案进行调整。
BSC 4.0有如下特点：基本特点：1.操作简单：完全嵌入AutoACD，结构分析计算迅速。
2.方案对比和优化非常方便：可同时进行多个内支撑方案的分析和对比，并可根据计算的位移内力结果进行优化设计。
3.输入输出直观方便：通过简单操作按要求给出内支撑各种位移内力结果图和计算书。
4.科研含量高：软件提供了同济大学在支撑结构计算的科研成果－分布弹簧的共同作用分析以及不加支座约束的分析计算等。
5.能进行内支撑体系的水平力作用分析和竖向力作用分析，并给出内力和变形结果。
特色功能：1.国内首次全力推出能进行基坑栈桥设计功能的基坑软件，可对栈桥进行设计分析计算。
2.可考虑在机械荷载移动情况下栈桥分析，根据影响图的概念给出移动荷载作用的最不利结果以保证内支撑栈桥结构设计安全。
3.可自由添加内支撑竖向施工荷载等附加荷载。
4.可自动考虑混凝土支撑的自重作用分析。
5.可进行立柱作用的内支撑综合分析：可进行圈梁、内支撑和立柱在土压力作用下的内支撑体系综合计算。
6.可考虑立柱回弹量，模拟基坑回弹影响。
7.可计算立柱反力与支座反力。
8.可直接给出基坑混凝土方量，方便用户进行工程量统计。
9.可进行支撑和墙后土体的相互作用分析，通过在自动计算圈梁上的分布弹簧，考虑土体对支撑结构位移内力的影响。
10.输入输出直观方便：通过简单操作按要求给出内支撑的各种位移内力图和计算书。
第二章软件运行安装（一）软件运行环境操作系统：Windows 2000或XP、2003其他要求：AutoCAD for Windows（二）安装方法使用Windows文件管理器运行BSC安装盘中的SETUP.EXE，屏幕显示如下图。
同济启明星深基坑计算软件计算手册-第四章
第四章详细操作步骤一、Windows 操作简介（一）鼠标操作定义把鼠标光标移到对象上，按下鼠标左钮，定义为“点中”；把鼠标光标移到对象上，一直按下鼠标左钮不放并移到鼠标，定义为“拖动”；把鼠标光标移到对象上，然后很快地连续按下两次鼠标左钮，定义为“连击”。
（二）窗口定义及功能一个窗口是指屏幕上的一块长方形区域；一个应用程序窗口包括：边框、标题栏、控制菜单和菜单条（见图第四章-1）。
边框定义窗口的边界；标题栏指明窗口的标题；控制菜单提供一系列管理窗口的选项，如改变窗口的大小（缩、放窗口）、移动窗口、关闭窗口；菜单条提供控制应用程序窗口的菜单。
控制菜单标题栏菜单条对话框命令按钮图第四章-1（三）菜单条菜单条中的每项菜单均有一个下拉菜单，在下拉菜单中的条目类型有：（1）条目以黑色显示，表示该条目是可用的；（2）条目以浅灰色显示，表示该条目是不可用的；（3）在条目右边的信息，如Alt＋F4，表示在此窗口，同时按下“Alt＋F4”键，此种特定条目即被选中。
（四）对话框对话框中一次只能有一项被激活，这一项被置为黑色（或高亮），并用虚线勾画出轮廓，用鼠标点中即可；用键盘则按Tab键向前移动选择或按Shift＋Tab键向后移动选择；也可以用Alt＋下划线标出的字母键选择有下划线的项。
（五）命令按钮命令按钮启动一种操作，只需用鼠标或Tab键移动光标选择再按回车键即可。
二、数据输入在Windows程序管理器中用户双击“FRWS 4.0”图标或在文件管理器中双击FRWS.EXE，显示软件名称、版本号、软件开发单位等信息（图第四章-2）：图第四章-2再用鼠标点中屏幕任何位置（或键入任意键）就进入FRWS应用程序窗口，屏幕显示如图第四章-3（在下文中，定义该图所在的窗口为“初始状态”窗口）。
图第四章-3这时用户可将光标移至“工程名称”之后，开始输入工程名称（字符数 39），然后输入基本数据，即图第四章-3中右边对话框内的数据。
BSC操作维护手册(88页)
操作维护手册(2007版)附录...................................................................... 错误！未指定书签。
第一章常用基本指令汇总 ............................. 错误！未指定书签。
第一节外部告警..................................... 错误！未指定书签。
第二节有关传输的指令......................... 错误！未指定书签。
第三节有关类指令................................. 错误！未指定书签。
第四节有关小区类指令......................... 错误！未指定书签。
第二章基站设备监控维护 ............................... 错误！未指定书签。
第一节基站设备故障监控与排除 ........ 错误！未指定书签。
第二节日常维护工作............................. 错误！未指定书签。
第三节直放站设备监控维护................. 错误！未指定书签。
第三章载波数据制作 ..................................... 错误！未指定书签。
第一节载波减容..................................... 错误！未指定书签。
第二节载波扩容..................................... 错误！未指定书签。
第四章基站数据制作 ........................................ 错误！未指定书签。
第一节小区参数设置规范..................... 错误！未指定书签。
第二节小区数据定义............................. 错误！未指定书签。
最新同济启明星软件：深基坑支挡结构分析计算软件(frws v7.1用户手册
同济启明星软件深基坑支护工程结构分析计算软件系列之一深基坑支挡结构分析计算软件FRWS v7.1用户手册（建筑之家）上海济博土木工程科技有限公司二0一一年九月第二章用户界面说明在FRWS软件日常工作中，整个软件的主界面由六个分区组成：标题栏：显示软件的名称。
菜单栏：与当前编辑器可用的功能对应。
工具栏：列出菜单栏内的一些常用功能，方便用户调用。
状态栏：显示提示信息。
编辑区：所有打开文件的编辑器都分布在这个区，可以同时打开多个文件，通过点击其编辑器的标签进行切换。
只有一个编辑器是活动的，菜单栏、工具栏的显示项是依据活动编辑器可用的功能而变化的，视图中显示的内容也是和当前编辑器对应的。
视图区：视图区显示打开的视图，视图从某个视角显示当前编辑器的数据，目前有三种视图：大纲视图：显示围护设计的剖面图，编辑区的数据改变，剖面图的图形自动作出相应的变化。
输出视图：执行计算后，显示计算结果。
帮助视图：对当前输入焦点的上下文帮助，可按“F1”键、工具栏或编辑器中的“”按钮激活帮助视图。
第三章软件使用流程第1步：开始工作从window“开始”菜单点击“同济启明星”程序组启动软件FRWS7。
第2步：新建、导入或打开已有的桩墙式支护结构工程文件若第一次使用本软件，将显示欢迎页面。
关闭欢迎页面后，软件自动新建“桩墙式支护结构工程”。
可从工具栏点击“新建桩墙式支护结构工程”按钮，也可从菜单“文件/新建/墙式支护结构”来重新建立一个桩墙式支护结构工程文件。
如果需要在FRWS4.0或FRWS2006/2008的数据文件基础上采用FRWS7.1进行设计计算工作，可从菜单项“文件/导入/frws2006/2008”和“文件/导入/frws4.0”进行。
对已有的frws7桩墙式支护结构工程文件，有四种方式打开：1）上次打开，退出软件前没有关闭的，本次启动后自动打开；2）选择“文件/打开”菜单项，弹出打开文件对话框，选择要打开的文件；3）从“文件”菜单中直接打开，最近打开文件列在“文件”菜单中；4）直接将文件拖至软件的编辑区。
同济大学启明星软件BSC 4.0模块使用说明书
第一章软件功能与特点BSC 4.0能对任意断面、任意材料的内支撑结构进行位移和内力分析，可结合支撑立柱进行综合分析计算，得到内支撑系统的水平、竖向位移和弯矩、轴力等参数，还可分析钢管内支撑稳定性，并为基坑设计提供科学合理的依据。
数据输入简单方便，只要在AutoCAD中画好支撑结构平面图，然后利用BSC输入截面、荷载和支座信息，就可以立即对结构进行分析计算，并在AutoCAD中作出位移和内力图，即时可对方案进行调整。
BSC 4.0有如下特点：基本特点：1.操作简单：完全嵌入AutoACD，结构分析计算迅速。
2.方案对比和优化非常方便：可同时进行多个内支撑方案的分析和对比，并可根据计算的位移内力结果进行优化设计。
3.输入输出直观方便：通过简单操作按要求给出内支撑各种位移内力结果图和计算书。
4.科研含量高：软件提供了同济大学在支撑结构计算的科研成果－分布弹簧的共同作用分析以及不加支座约束的分析计算等。
5.能进行内支撑体系的水平力作用分析和竖向力作用分析，并给出内力和变形结果。
特色功能：1.国内首次全力推出能进行基坑栈桥设计功能的基坑软件，可对栈桥进行设计分析计算。
2.可考虑在机械荷载移动情况下栈桥分析，根据影响图的概念给出移动荷载作用的最不利结果以保证内支撑栈桥结构设计安全。
3.可自由添加内支撑竖向施工荷载等附加荷载。
4.可自动考虑混凝土支撑的自重作用分析。
5.可进行立柱作用的内支撑综合分析：可进行圈梁、内支撑和立柱在土压力作用下的内支撑体系综合计算。
6.可考虑立柱回弹量，模拟基坑回弹影响。
7.可计算立柱反力与支座反力。
8.可直接给出基坑混凝土方量，方便用户进行工程量统计。
9.可进行支撑和墙后土体的相互作用分析，通过在自动计算圈梁上的分布弹簧，考虑土体对支撑结构位移内力的影响。
10.输入输出直观方便：通过简单操作按要求给出内支撑的各种位移内力图和计算书。
第二章软件运行安装（一）软件运行环境操作系统：Windows 2000或XP、2003其他要求：AutoCAD for Windows（二）安装方法使用Windows文件管理器运行BSC安装盘中的SETUP.EXE，屏幕显示如下图。
BSC模块使用说明书
第一章软件功能与特点4.0能对任意断面、任意材料的内支撑结构进行位移和内力分析，可结合支撑立柱进行综合分析计算，得到内支撑系统的水平、竖向位移和弯矩、轴力等参数，还可分析钢管内支撑稳定性，并为基坑设计提供科学合理的依据。
数据输入简单方便，只要在中画好支撑结构平面图，然后利用输入截面、荷载和支座信息，就可以立即对结构进行分析计算，并在中作出位移和内力图，即时可对方案进行调整。
4.0有如下特点：基本特点：1.操作简单：完全嵌入，结构分析计算迅速。
2.方案对比和优化非常方便：可同时进行多个内支撑方案的分析和对比，并可根据计算的位移内力结果进行优化设计。
3.输入输出直观方便：通过简单操作按要求给出内支撑各种位移内力结果图和计算书。
4.科研含量高：软件提供了同济大学在支撑结构计算的科研成果－分布弹簧的共同作用分析以及不加支座约束的分析计算等。
5.能进行内支撑体系的水平力作用分析和竖向力作用分析，并给出内力和变形结果。
特色功能：1.国内首次全力推出能进行基坑栈桥设计功能的基坑软件，可对栈桥进行设计分析计算。
2.可考虑在机械荷载移动情况下栈桥分析，根据影响图的概念给出移动荷载作用的最不利结果以保证内支撑栈桥结构设计安全。
3.可自由添加内支撑竖向施工荷载等附加荷载。
4.可自动考虑混凝土支撑的自重作用分析。
5.可进行立柱作用的内支撑综合分析：可进行圈梁、内支撑和立柱在土压力作用下的内支撑体系综合计算。
6.可考虑立柱回弹量，模拟基坑回弹影响。
7.可计算立柱反力与支座反力。
8.可直接给出基坑混凝土方量，方便用户进行工程量统计。
9.可进行支撑和墙后土体的相互作用分析，通过在自动计算圈梁上的分布弹簧，考虑土体对支撑结构位移内力的影响。
10.输入输出直观方便：通过简单操作按要求给出内支撑的各种位移内力图和计算书。
第二章软件运行安装（一）软件运行环境操作系统： 2000或、2003其他要求：（二）安装方法使用文件管理器运行安装盘中的，屏幕显示如下图。
BSC操作维护手册
BSC操作维护手册第一章MO概念第一节MO结构●MO：（MANAGEDOBJECT）管理对象；●BSC：（BASESTATIONCONTROLLER）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；●BTS：（BASETRANSCEIVERSTATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；●CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范围；●TG：（TRANSCEIVERGROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；●CF：支持BTS的O&M；●CON：用于对信令的集中与分解；●IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；●TF：（TIMINGFUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；●DP：用于对传输质量和故障进行监测；●TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；●TRXC：（TRANSCEIVERCONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP控制8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；●RTX：（RADIOTRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；●RRX：（RADIORECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；●TX：（TRANSMITTER）与RTX相关联的逻辑单元；●RX：（RECEIVER）同RRX相关联的逻辑单元；●TS：TIMESLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0-7；第二节MO状态1MO的各种通用状态UNDEF：MO没有定义。
BSC的操作介绍
BSC的操作介绍1、BSC的功能与结构（1） BSC的功能：BSC控制一组基站，其任务是管理无线网络，即管理无线小区及其无线信道，并提供基站至MSC之间的接口。
无线设备的操作和维护，移动台的业务过程。
主要表现在对RBS设备管理（MO）和小区资源的管理（CELL）。
（2） BSC的结构：BSC也是AXE-10的技术产品，与交换机的区别在于，增减了一些模块，如：TRAU（码型变换与速率匹配）TRH（接发信机处理器）。
2000站与200基站的区别在于减去了控制链CLC,相应的STC也省去,DXU的控制与载波设备一样进行,也即是属于MO的X围。
ETC（RBLT）中的DEV16也用于传送话音信息。
TRHLAPD 信令。
FLAG 为LAPD 帧的起始，而在每一帧中都含有ADDRESS （地址）和INFORMATION （信息）两部分。
地址用于识别控制信息的操作对象。
TRAU 用于码型变换与速率配置：2、BSC 中MO ：（1）MO 的分类与含义： TG （收发信机组）CF （DXU 中央处理单元）TO/FROM MSC TSTO/FROM BTS TSA B C DIS（交换单元） CON（信令压缩与解压） TF（同步时钟） DP（传输检测）TRXC（收发信机控制器）TX （发射机） RX（接收机） TS0-TS7（时隙）（2）MO的工作关态：所有的MO都有下列的各种通用状态：UNDEF：MO没有定义。
DEF：MO被定义在预服务状态中。
：MO被人工闭塞。
PREOPER：MO正在进入操作状态。
OPER：MO正处于操作状态中。
NOOPER：MO暂时不处于操作状态。
FAIL：MO永久不处于操作状态。
各种状态之间的转换如下图所示：所有的MO闭塞时可能是下列各种闭塞状态中的一种：BLL：由于正处于程序的加载过程而出现的闭塞。
BLT：由于正处于测试过程而出现的闭塞。
MBL ：人工闭塞。
BLO ：自动闭塞。
BLA ：由于激活的需要所产生的闭塞。
同济大学启明星软件BSC 4.0模块使用说明书
通过此命令输入或修改每种类型杆件的材料类型、截面尺寸、水平荷载大小、竖向荷载大小以及杆件之间的连接方式（刚接或铰接）、杆件种类。
由此可见，定义内支撑系统中任意一个杆件（构件），需要通过以上两条功能命令来完成。在第一条命令中除了荷载方向外，只输入一个类型编号，而杆件的具体信息是在第二条命令中输入的。杆件的类型编号与它的具体信息一一对应。
在AutoCAD中作出有限元计算节点编号图。
3.单元编号图
在AutoCAD中作出有限元计算单元编号图。
4.位移图
在AutoCAD中作出支撑水平位移图。
5.弯矩图
在AutoCAD中作出支撑水平弯矩图。
6.剪力图
在AutoCAD中作出支撑水平剪力图。
7.轴力图
在AutoCAD中作出支撑轴力图。
8.支座反力
2、水平荷载的方向。
系统通过用户所提供的方向确定荷载作用在围檩的哪一侧。可以在屏幕上用鼠标点取两个点，第一点到第二点连成的矢量方向就可以作为输入的方向。若所给方向是从某直线的A侧指向B侧，则水平荷载作用在A侧。不管输入方向与杆件成何角度，水平荷载总是垂直于杆件。
图.5
只有围檩有水平荷载，若所定义的杆件为内支撑，一般没有水平荷载，可直接按回车键或鼠标右键跳过这一步。
注释：
表示荷载方向的箭头只起示意作用，箭头大小对计算没有影响，可以根据视图需要改变他们。
图.6
二、
利用SC命令可以输入或修改每种类型杆件的材料类型、截面尺寸、荷载大小以及杆件之间的连接方式（刚接或铰接）、输入除混凝土构件自重以外的竖向线性分布力大小（软件自动考虑混凝土构件自重）等。
从BSC菜单选取相应菜单项或直接在AutoCAD命令行上键入SC命令，就开始执行这条命令。
