榫卯结构2013整理版讲解
榫卯结构种类及图片详解
榫卯结构在中国的运用具有悠久的历史，是中国红木家具的一大特色。
许多明清时期的红木家具距今已几百年的历史了，虽略显陈旧，但家具整体的结构仍然完好如初，其中，榫卯结构可是功不可没的。
传统红木家具各连接部位，一律以榫卯相接，不仅严谨、牢固，还有装饰作用。
榫卯结构的种类很多，就其使用的部位、功能和形态而言，大体可分为明榫、暗榫、套榫、夹头榫、插肩榫、抱肩榫、钩挂榫、燕尾榫、楔钉榫及走马销等。
燕尾榫结构图燕尾榫：相传为鲁班发明，被后世尊称为“万榫之母”，是明清家具中不可缺少的榫卯连接法。
燕尾榫是指两块平板直角相接时，为了防止受拉力时脱开，将榫头做成梯台形，形似燕尾，故名“燕尾榫”。
明榫结构图明榫：制作好家具之后，在家具的表面能看到榫头的称为明榫。
明榫多用在桌案板面的四框和柜子的门框处。
暗榫结构图暗榫：制作好家具之后，在家具的表面不能看到榫头的称为暗榫，也称“闷榫”。
暗榫的形式多种多样，就直材角结合而言，就有单闷榫和双闷榫之分。
明式太师椅和靠椅的椅背搭脑和扶手的转角处常用暗榫。
楔钉榫结构图楔钉榫：是用来连接弧形弯材的常用榫卯结构，它把弧形材截割成上下两片，将这两片的榫头交搭，同时让榫头上的小舌入槽，使其不能上下移动。
然后在搭扣中部剔凿方孔，将一枚断面为方形，一边稍粗，一边稍细的楔钉插贯穿过去，使其不能左右移动。
圈椅、皇宫椅的扶手一般都是使用楔钉榫。
套榫结构图套榫：明清家具椅子搭脑与腿料连接时不用夹头榫，而是将腿料做成方形出榫，搭脑也相应的挖成方形榫眼，然后将二者套接，这类榫卯结构称为“套榫”。
抱肩榫结构图抱肩榫：这种榫卯结构常用在束腰家具的腿足与束腰、牙条相结合处。
抱肩榫常采用45度斜肩，并凿三角形榫眼，嵌入的牙条与腿足构成同一层面。
从外形看，此榫的断面是半个银锭形的“挂销”，与开在牙条背面的槽口套挂，从而使束腰及牙条结实稳定。
钩挂榫结构图勾挂榫：通常用在霸王枨与腿的结合部位。
霸王枨的一端托着桌面的穿带，用木销钉固定，下端交带在腿足中部靠上的位置，榫子下的榫头向上勾，腿足上的枨眼下大上小，且向下扣，榫头从榫眼下部口大处插入，向上一推便勾住了下面的空隙，产生倒勾作用，然后用楔形料填入榫眼的空隙处。

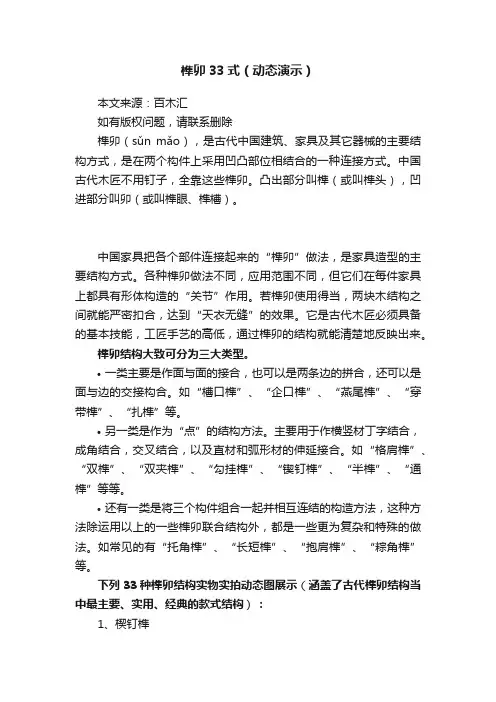

榫卯33式（动态演示）
榫卯33式（动态演示）本文来源：百木汇如有版权问题，请联系删除榫卯（sǔn mǎo），是古代中国建筑、家具及其它器械的主要结构方式，是在两个构件上采用凹凸部位相结合的一种连接方式。
中国古代木匠不用钉子，全靠这些榫卯。
凸出部分叫榫（或叫榫头），凹进部分叫卯（或叫榫眼、榫槽）。
中国家具把各个部件连接起来的“榫卯”做法，是家具造型的主要结构方式。
各种榫卯做法不同，应用范围不同，但它们在每件家具上都具有形体构造的“关节”作用。
若榫卯使用得当，两块木结构之间就能严密扣合，达到“天衣无缝”的效果。
它是古代木匠必须具备的基本技能，工匠手艺的高低，通过榫卯的结构就能清楚地反映出来。
榫卯结构大致可分为三大类型。
•一类主要是作面与面的接合，也可以是两条边的拼合，还可以是面与边的交接构合。
如“槽口榫”、“企口榫”、“燕尾榫”、“穿带榫”、“扎榫”等。
•另一类是作为“点”的结构方法。
主要用于作横竖材丁字结合，成角结合，交叉结合，以及直材和弧形材的伸延接合。
如“格肩榫”、“双榫”、“双夹榫”、“勾挂榫”、“锲钉榫”、“半榫”、“通榫”等等。
•还有一类是将三个构件组合一起并相互连结的构造方法，这种方法除运用以上的一些榫卯联合结构外，都是一些更为复杂和特殊的做法。
如常见的有“托角榫”、“长短榫”、“抱肩榫”、“粽角榫”等。
下列33种榫卯结构实物实拍动态图展示（涵盖了古代榫卯结构当中最主要、实用、经典的款式结构）：1、楔钉榫2、挖烟袋锅榫3、夹头榫（腿足上端嵌夹牙条与牙头）4、扇形插肩榫5、云型插肩榫（牙条牙头分造）6、传统粽角7、双榫粽角榫8、带板粽角榫9、高束腰抱肩榫10、挂肩四面平榫11、圆柱丁字结合平榫12、圆方结合裹腿13、圆柱二维直角交叉榫14、圆香几攒边打槽15、攒边打槽装板16、一腿三牙方桌结构17、抄手榫18、方材角结合床围子攒接万字19、方形家具腿足与方托泥结合20、三根直材交叉21、加云子无束腰裹腿杌凳腿足与凳面结合22、插肩榫变形23、平板明榫结合24、柜子底枨25、方材丁字结合（榫卯大进小出）26、厚板闷榫结合27、厚板出透榫及榫舌抹头28、椅盘边抹与椅子腿足的结构29、直材交叉结合30、弧形直材十字交叉31、弧形面直材角结合32、走马销33、方材丁字形结合榫卯用大格肩榫卯是极为精巧的发明，这种构件连接方式，使得中国传统的木结构成为超越了当代建筑排架、框架或者刚架的特殊柔性结构体，不但可以承受较大的荷载，而且允许产生一定的变形，在地震荷载下通过变形抵消一定的地震能量，减小结构的地震响应。
「榫卯结构」基础技艺：榫卯结构图文讲解（3-2）
「榫卯结构」基础技艺：榫卯结构图文讲解（3-2）
榫卯结构，凸出部分叫榫，凹进部分叫卯，续上
传统榫卯结构技术要求：榫头厚度小于榫眼宽度0.1-0.2mm,当榫头厚度大于榫眼宽度时由于挤压引起胶液流失从而降低胶合强度，装配时也容易使榫眼开裂。
榫头宽度比榫眼长度大0.5-1mm,硬材为0.5mm,软材为1mm。
榫头长度比榫眼深度小2-3mm并大于榫眼零件厚度的一半。
直角榫头的厚度：单榫接近于方才厚度的0.4-0.5，双榫的总厚度也需接近此数值。
榫头端头常做倒角处理以方便插入榫眼，若部件的横截面超过40mm×40mm时宜采用双榫。
榫结合采用基孔制，榫头厚度应调整到与方型套钻相符的尺寸，常用的厚度有6mm,8mm,9.5mm,12mm,13mm,15mm等规格。
古建榫卯结构解释
古建榫卯结构解释榫卯结构，那可是咱中国古建筑里的一大绝活儿，就像一场木头之间的奇妙对话。
你看那一根根木头，就像一个个性格各异的人。
榫卯呢，就是它们之间独特的相处方式。
榫头就好比是一个小拳头，卯眼呢，就是专门为这个小拳头准备的小窝窝。
榫头不声不响地钻进卯眼，嘿，就这么严丝合缝地结合在一起了，这可比咱们现在用钉子、胶水什么的高级多了。
拿咱们平时穿衣服来打个比方。
榫卯结构就像是那种传统的盘扣衣服，不用拉链，不用按扣，全靠巧妙的穿插和咬合，稳稳当当的。
而用钉子或者胶水的建筑结构啊，就像是用别针随便别起来的衣服，看着是连在一起了，可哪有那种浑然天成的美感呢？榫卯结构种类可多啦。
有一种燕尾榫，你看它的形状，像不像燕子的尾巴呢？燕尾榫的榫头是大头小尾的，卯眼呢，也是这样的形状。
这就好比是一把特制的钥匙和锁，只有它们俩能完美匹配。
把燕尾榫插入卯眼的时候，就感觉像是两个互相认定的伙伴紧紧相拥，特别牢固。
不管是风吹还是雨打，这结构就稳稳当当的，就像一对恩爱的夫妻，不管遇到什么困难都不离不弃。
还有那直榫，简单直接，就像两个直爽的手拉手就达成了合作。
直榫虽然看起来简单，但是它在古建筑里的作用可不小。
好多大梁和柱子的连接就靠它呢。
这就像是一群人盖房子，每个人都有自己的分工，直榫这个直爽的家伙就承担起了这种简单又重要的连接工作。
斗拱也是榫卯结构里特别神奇的一部分。
斗拱就像是一群木头士兵搭起来的堡垒。
那些小木块层层叠叠，通过榫卯连接在一起。
你要是仔细看，会发现它们的连接就像一个精密的机械装置，每个部分都有自己的位置和作用。
这斗拱啊，既能够支撑起屋顶的重量，又像是房子的装饰品。
它就像一顶华丽的帽子戴在房子头上，让房子一下子就变得气派非凡。
在古代啊，工匠们就是靠着一双巧手和一颗匠心，把榫卯结构玩得炉火纯青。
他们没有那些高科技的工具，全凭经验和对木材的熟悉。
每一个榫卯的制作，都像是一场精心编排的舞蹈。
工匠们就像舞蹈编导，指挥着木材们如何完美地结合。
榫卯结构种类及图片详解
榫卯结构种类及图片详解 Prepared on 22 November 2020榫卯结构在中国的运用具有悠久的历史，是中国的一大特色。
许多明清时期的红木家具距今已几百年的历史了，虽略显陈旧，但家具整体的结构仍然完好如初，其中，榫卯结构可是功不可没的。
传统红木家具各连接部位，一律以榫卯相接，不仅严谨、牢固，还有装饰作用。
榫卯结构的种类很多，就其使用的部位、功能和形态而言，大体可分为明榫、暗榫、套榫、夹头榫、插肩榫、抱肩榫、钩挂榫、燕尾榫、楔钉榫及走马销等。
燕尾榫结构图燕尾榫：相传为鲁班发明，被后世尊称为“万榫之母”，是明清家具中不可缺少的榫卯连接法。
燕尾榫是指两块平板直角相接时，为了防止受拉力时脱开，将榫头做成梯台形，形似燕尾，故名“燕尾榫”。
明榫结构图明榫：制作好家具之后，在家具的表面能看到榫头的称为明榫。
明榫多用在桌案板面的四框和柜子的门框处。
暗榫结构图暗榫：制作好家具之后，在家具的表面不能看到榫头的称为暗榫，也称“闷榫”。
暗榫的形式多种多样，就直材角结合而言，就有单闷榫和双闷榫之分。
明式和靠椅的椅背搭脑和扶手的转角处常用暗榫。
楔钉榫结构图楔钉榫：是用来连接弧形弯材的常用榫卯结构，它把弧形材截割成上下两片，将这两片的榫头交搭，同时让榫头上的小舌入槽，使其不能上下移动。
然后在搭扣中部剔凿方孔，将一枚断面为方形，一边稍粗，一边稍细的楔钉插贯穿过去，使其不能左右移动。
圈椅、的扶手一般都是使用楔钉榫。
套榫结构图套榫：椅子搭脑与腿料连接时不用夹头榫，而是将腿料做成方形出榫，搭脑也相应的挖成方形榫眼，然后将二者套接，这类榫卯结构称为“套榫”。
抱肩榫结构图抱肩榫：这种榫卯结构常用在束腰家具的腿足与束腰、牙条相结合处。
抱肩榫常采用45度斜肩，并凿三角形榫眼，嵌入的牙条与腿足构成同一层面。
从外形看，此榫的断面是半个银锭形的“挂销”，与开在牙条背面的槽口套挂，从而使束腰及牙条结实稳定。
钩挂榫结构图勾挂榫：通常用在霸王枨与腿的结合部位。
半个木匠原创33种榫卯结构名称和实物照片（高清多图）
半个木匠原创33种榫卯结构名称和实物照片（高清多图）自从2014年8月在“木工爱好者论坛”发布帖子《传统古典家具的榫卯结构系列之一到之三十三》以来，受到大家热情的关注，有些帖子在论坛里曾一直是置顶热帖，在QQ空间发布了《亲手做榫卯之1到之33》，朋友们的热切关大家反馈和反响很多，也给了我更多的热情和思路创意，自己琢磨着要把中国老祖宗留下来的榫卯结构做全，可凡事想想容易，做做就难，要想做全，首先就得搜集资料、整理数据、做很多准备工作，所以推出这第一批33种榫卯结构后，除了中间又做了一个鲁班锁，没有继续更新，主要忙于制作第二批新的榫卯结构。
在这期间很多朋友询问能不能出售、能否定做，鉴于询问很多，本人没有足够的精力一一予以回复，而大家又有这样的需要，所以本人决定制作一些榫卯结构实物模型，满足需要和喜欢的朋友。
现在已经完整推出了一套榫卯实物模型---33种榫卯结构，把中国传统家具的榫卯结构，择取其中主要、实用、精华的部分，完整系列地制作成榫卯模型，以供朋友们学习、演示、欣赏、收藏。
后来我又将已发过的榫卯结构（有些拍照时还没做漆，略显粗糙，或阴天光线不好，不够清楚）新拍了做漆效果，重新发布，看着很美观，以便更清楚地展现传统家具榫卯结构之美。
照片名称：木工爱好者论坛发帖截图照片名称：木工爱好者论坛发帖截图全套的传统家具榫卯模型，共有33种，基本涵盖了古典家具榫卯结构当中最主要、实用、经典的款式，网友们反映比较热烈，大家想知道具体都有哪些种类，33种榫卯结构名称如下：1.楔钉榫2.挖烟袋锅榫3.夹头榫（腿足上端嵌夹牙条与牙头）4.云型插肩榫（牙条、牙头分造）5.扇形插肩榫6.粽角榫7.双榫粽角榫8.带面板粽角榫9.高束腰抱肩榫10四面平家具腿足与上部构件的结合11.圆柱丁字结合榫12.圆柱十字交叉榫（此款替代为榫卯结构34：方材丁字形结合榫卯用大格肩）13.圆柱二维丁字结合榫14.圆香几（攒边打槽）15.攒边打槽装板16.一腿三牙方桌结构17.抄手榫18. 方材角结合床围子攒接万字19.方形家具腿足与方托泥的结合20.三根直材交叉21.加云子无束腰裹腿杌凳腿足与凳面结合22.插肩榫变体（牙条里面开槽挂销）23. 圆方结合裹腿24. 平板明榫角结合25.柜子底枨（两枨互让各大进小出）26.方材丁字形结合（榫卯大进小出）27.厚板闷榫结合28.厚板出透榫及拍抹头29.椅盘边抹与椅子腿足的结构30直材交叉结合（床围子十字相交小格肩）31.弧形面直材十字结合32.弧形面直材角结合33.走马销34.方材丁字形结合榫卯用大格肩（此款代替榫卯结构12：圆柱十字交叉榫）朋友们如果想详细地了解33种榫卯结构的名称、构件细节、实物组装图片，可以看我QQ空间的日志---亲手作榫卯系列文章，图纸到成品！实物图、组装图、高清大图详解榫卯结构！传统家具的系列榫卯结构，要把图纸变成真正的实物榫卯结构，只有亲自动手制作。
营造技艺丨传统木结构建筑角梁榫卯图文解析
营造技艺丨传统木结构建筑角梁榫卯图文解析本文导读当木结构建筑中各种横向、竖向构件相互搭接时，需要用一种方法来让这个搭接点连接牢固，使整个木构架成为一体。
于是，聪明的人类在生活实践当中就想出了利用木材材质的特性及易加工的特点，在一个构件上凿出一个榫眼，又按卯眼的尺寸在另一个构件上做出榫头来，当榫头入位卯眼后，榫头的锚固（卡口）等方法；加之继而出现的燕尾、箍头、银锭等各式榫卯的进化，使同方向的构件任意加长，不同方向的构件任意组合，这样，就能把一个比较完整且相对牢固的木构房屋建造出来，这就是榫卯的形成原理。
在中国传统建筑“木作”中，最难的属于角梁中的榫卯连接了，本篇我们介绍角梁榫卯中的划线方法及关键要点。
角梁各部位榫卯名称注：角梁桁（檩）椀用于老角梁与挑檐（正心、金）桁（檩）相交部位。
不带斗栱建筑角梁带斗栱建筑角梁注：通过比较，分析带斗栱和不带斗栱角梁的区别角梁榫卯：老、仔角梁通檩椀平、立面位置的定位（一）a、b点位的平、立面关系、位置角梁榫卯：老、仔角梁通檩椀平、立面位置的定位（二）正身檐步架与斜向檐步架相互关系角梁榫卯：老、仔角梁桁（檩）碗平、立面位置的定位（三）檩椀定位的平、立面关系角梁榫卯：老、仔角梁通桁（檩）椀划线方法角梁桁（檩）椀放样方法如下：1.定a点2.按步、举架尺寸定b点3.b点下返老角梁高与a点连线为老角梁下皮并依次上返划出老角梁上皮，即仔角梁下皮线及仔角梁上皮线。
4.以a点、b点为基准点从搭交檩平面位置图中上引各檩椀相关轮廓控制点并按各桁（檩）的实际尺寸依次划出檩椀加工线，角梁桁（檩）椀放样完成。
角梁榫卯：老角梁有桁（檩）椀槽齿（闸口）榫划线方法注：做法说明：此种做法对于搭交桁（檩）来说损伤最小，做法相对简单；但对于角梁而言伤损过大，从大木结构来说不太合理，且由于角梁需要做出桁（檩）椀，做法略显复杂。
角梁榫卯：老角梁无桁（檩）椀槽齿（闸口）榫划线方法注：做法说明：此种做法于角梁来说做法简单且损伤最小；从大木结构来说也最为合理，只是相对搭交桁（檩）来槽卯刻去部分的损伤较大，在制作搭交桁（檩）的十字卡腰榫时，需要按老角梁刻槽后的实际保留高度的1/2做十字卡腰，做法略显复杂。
带你了解实木家具的榫卯结构
带你了解实木家具的榫卯结构1、楔钉榫用于弧形材连接，上下两片出榫头，中间插楔钉，使连接材上下左右不错移，多用于圈椅扶手。
2、挖烟袋锅榫横竖材角接合，横的一根尽头造成转项之状向下弯扣，中凿方形榫眼，与腿上端的方形榫头接合。
状似烟袋锅，故名。
常用于连接弯形材，如南官帽椅或玫瑰椅，搭脑和后腿连接处以及扶手和鹅脖连接。
3、插肩榫案形结体的两种基本造法之一。
腿足上端出榫并开口，形成前后两片。
前片切出斜肩，插入牙条为容纳斜肩而凿剔的槽。
拍合后腿足表面与牙条平齐。
扣合严密，结构稳固。
4、高束腰抱肩榫从外形看，此榫的断面是半个银锭形的挂销，与开牙条背面的槽口套挂，从而使束腰及牙条结实稳定。
抱肩榫的做法采用45°，榫肩出榫和打眼，嵌入的牙条与腿足构成同一层面，是有束腰的明清家具的常用卯榫构造。
5、圆柱丁字结合榫圆材的丁字形结合，如横竖材同粗，则枨子里外皮做肩，榫子留在正中。
常用于如椅凳或桌案矮老与直枨接合、床围子攒接品字栏杆或井字栏杆。
6、攒边打槽装板常用于桌案面、柜门等，攒边的造法可使薄板当厚板使用，且可以使家具的构造稳定坚实，不受面板的胀缩影响。
7、一腿三牙方桌结构“一腿三牙”是无束腰方桌的一种形式，构造上的特点是腿子不安在方桌的四角而稍稍缩进一些，形制在带吊头与不带吊头之间。
腿子下端有挓，侧脚显著。
腿子之间安牙条，牙条之下有罗锅枨。
在腿子上端安牙头，支撑着桌面边抹格角相交的地方，将90度的桌面恰好平分为二。
8、加云子无束腰裹腿杌凳腿足与凳面结合裹腿做的凳、桌也属无束腰结构。
在面子的边抹下常加“垛边”。
每根垛边两端均格角并凿透榫眼。
腿足顶端的长短榫须先贯穿垛边上的榫眼，然后再与面子四角的榫眼拍合。
9、圆香几（攒边打槽）常用于圆香几的几面接合，圆桌的桌面或坐墩的座面接合。
用弧形弯材打槽嵌夹板心的边簧。
弯材一般为四段，攒边的方法除用楔钉榫外，常用逐段衔夹的造法，即每端一开口，一端出榫，逐一嵌夹，形成圆框。
榫卯结构种类及图片详解
榫卯结构种类及图片详解榫卯结构在中国的运用具有悠久的历史，是中国红木家具的一大特色。
许多明清时期的红木家具距今已几百年的历史了，虽略显陈旧，但家具整体的结构仍然完好如初，其中，榫卯结构可是功不可没的。
传统红木家具各连接部位，一律以榫卯相接，不仅严谨、牢固，还有装饰作用。
榫卯结构的种类很多，就其使用的部位、功能和形态而言，大体可分为明榫、暗榫、套榫、夹头榫、插肩榫、抱肩榫、钩挂榫、燕尾榫、楔钉榫及走马销等。
燕尾榫结构图燕尾榫：相传为鲁班发明，被后世尊称为“万榫之母”，是明清家具中不可缺少的榫卯连接法。
燕尾榫是指两块平板直角相接时，为了防止受拉力时脱开，将榫头做成梯台形，形似燕尾，故名“燕尾榫”。
明榫结构图明榫：制作好家具之后，在家具的表面能看到榫头的称为明榫。
明榫多用在桌案板面的四框和柜子的门框处。
暗榫结构图暗榫：制作好家具之后，在家具的表面不能看到榫头的称为暗榫，也称“闷榫”。
暗榫的形式多种多样，就直材角结合而言，就有单闷榫和双闷榫之分。
明式太师椅和靠椅的椅背搭脑和扶手的转角处常用暗榫。
楔钉榫结构图楔钉榫：是用来连接弧形弯材的常用榫卯结构，它把弧形材截割成上下两片，将这两片的榫头交搭，同时让榫头上的小舌入槽，使其不能上下移动。
然后在搭扣中部剔凿方孔，将一枚断面为方形，一边稍粗，一边稍细的楔钉插贯穿过去，使其不能左右移动。
圈椅、皇宫椅的扶手一般都是使用楔钉榫。
套榫结构图套榫：明清家具椅子搭脑与腿料连接时不用夹头榫，而是将腿料做成方形出榫，搭脑也相应的挖成方形榫眼，然后将二者套接，这类榫卯结构称为“套榫”。
抱肩榫结构图抱肩榫：这种榫卯结构常用在束腰家具的腿足与束腰、牙条相结合处。
抱肩榫常采用45度斜肩，并凿三角形榫眼，嵌入的牙条与腿足构成同一层面。
从外形看，此榫的断面是半个银锭形的“挂销”，与开在牙条背面的槽口套挂，从而使束腰及牙条结实稳定。
钩挂榫结构图勾挂榫：通常用在霸王枨与腿的结合部位。
霸王枨的一端托着桌面的穿带，用木销钉固定，下端交带在腿足中部靠上的位置，榫子下的榫头向上勾，腿足上的枨眼下大上小，且向下扣，榫头从榫眼下部口大处插入，向上一推便勾住了下面的空隙，产生倒勾作用，然后用楔形料填入榫眼的空隙处。
中国榫卯结构详解
中国榫卯结构详解榫卯，读作sǔn mǎo榫剡木入窍也榫卯，是一种你中有我，我中有你连接在一起的方式凸出部分叫榫（榫头）凹进部分叫卯（榫眼）我国古代木匠们不仅有巧手，还有聪慧的大脑。
他们为中式木结构制造留下来了宝贵的财富和经验。
神奇古老的榫卯结构除了运用在家具中，同样运用于建筑。
当你看到世博会中国馆---头重脚轻的“东方之冠”时，也许会很惊讶：它怎么能够支撑起来呢？！原来，它也是采用了神奇的榫卯结构，斗拱层层叠加，越抱越紧，看似零碎的部件，却有着难以估量的承受力，可以托起千钧之重。
金属幕墙榫卯是中国建筑中最早具有科学设计意义的语言，在我们民族文明发展史上，如同汉字的发明源远流长、自成体系。
榫卯结构是一项精湛的木工技艺，中国榫卯结构的起源最早可以追溯到距今7000多年前的新石器时代，日本则是可以追溯到第七世纪。
在日本，工匠们日复一日用复杂的互锁接头连接木块和木梁，这种美学现在仍然可以在现代大师坂茂、隈研吾的作品中经常看到。
他凭借自学成才的木工技能和Autodesk的fusion360机械设计软件，创建了一系列的GIF动画，以分解展示这些不使用钉子、螺丝或粘合剂连接的联锁木接头。
木工是一个垂死的艺术，我想通过创建这些动画留存一丝希望。
“3D打印和木工机械使我们能够很容易地创建复杂的形式”他说，这表明木作技术已经大量的应用于数字加工以及制造业。
“我着迷于强大的传统榫卯技艺，我想组织所有的细木工技术，并创建它们的合集。
”（以下全动图，请点开慢慢欣赏）以下20张是榫卯结构实物动态图，展示古代榫卯结构当中最主要、实用、经典的结构1、楔钉榫2、挖烟袋锅榫3、夹头榫（腿足上端嵌夹牙条与牙头）4、扇形插肩榫5、云型插肩榫（牙条、牙头分造）6、传统粽角榫7、双榫粽角榫8、带板粽角榫9、高束腰抱肩榫10、挂肩四面平榫11、圆柱丁字结合榫12、圆方结合裹腿13、圆柱二维直角交叉榫14、圆香几攒边打槽15、攒边打槽装板16、一腿三牙方桌结构17、方形家具腿足与方托泥的结合18、三根直材交叉19、抄手榫20、方材角结合床围子攒接万字◀▶◀▶◀▶。
中国古建筑榫卯结构详解
中国古建筑榫卯结构详解我家附近有个老木工坊，坊主李师傅那可是个手艺精湛的老匠人。
有一天，我心血来潮跑去他的工坊，想看看他干活。
一进工坊，就看到李师傅正对着一堆木头和各种奇形怪状的小木块琢磨着什么。
我凑上前去，好奇地问：“李师傅，您这是在忙啥呢？”李师傅抬起头，笑着说：“我在研究榫卯结构呢，打算做个小榫卯模型给我徒弟演示演示。
你看这榫卯啊，可神奇了，不用一颗钉子，就能把木头牢牢地拼接在一起。
”我疑惑地拿起一块小木块，说：“李师傅，就这小木块，怎么能不用钉子就固定住呢？”这时候，李师傅的徒弟小王也走了过来，他拿起两块木头，说：“你看，这一块木头上有个凸出的部分，这叫榫头，另一块木头上有个凹进去的槽，这叫卯眼。
把榫头插进卯眼里，只要尺寸合适，就能卡得紧紧的。
”我还是有点不太明白，说：“这能有多牢固啊？感觉稍微用力就会散架吧。
”李师傅笑了笑，说：“那你可小瞧它了。
我给你讲个事儿，以前我去修缮一座老庙宇，那庙宇的大梁和柱子就是用榫卯结构连接的。
都好几百年了，经历了无数的风雨地震，可依然稳稳当当。
我当时仔细研究那些榫卯，发现它们之间的契合度极高，就像两个亲密无间的伙伴。
”小王在一旁点头说：“师傅，我记得您当时还说，那些榫卯的形状和大小都有讲究，不同部位的榫卯结构都不一样。
就像那斗拱，看着复杂得很，其实都是由一个个小榫卯组合而成的。
”李师傅接着说：“对喽，斗拱可是榫卯结构里的精华部分。
我曾经试着做一个斗拱模型，那可费了我不少功夫。
先得把一根根小木条削成合适的榫头和卯眼，然后按照顺序慢慢拼接。
有一次，我把一个榫头的尺寸削得稍微大了一点，结果怎么都插不进卯眼，急得我直冒汗。
后来重新调整了尺寸，才慢慢把斗拱拼起来。
那斗拱拼好后，可好看了，一层一层的，就像一朵盛开的木花。
”我看着那些摆在桌上的榫卯小部件，说：“李师傅，这榫卯结构除了牢固，还有别的好处吗？”李师傅说：“那好处可多了。
因为不用钉子，所以木头不会因为生锈而损坏，而且这种结构还能让建筑在遇到地震等自然灾害时，有一定的缓冲，不至于一下子就倒塌。
古典家具知识：明式家具三十三种榫卯结构
古典家具知识：明式家具三十三种榫卯结构
榫卯，是古典家具之魂，一榫一卯之间，一转一折之际，凝结着中国几千年传统家具文化的精粹，沉淀着流光回转中的经典家具款式的复合传承。
随着科技的发展，家具的灵魂榫卯结构早已被人们所淡忘，取而代之的是大工业生产阶段中的钉子和胶水。
我们传承中国古典家具制作中的木匠精神，希望通过这套33种榫卯模型，能使大家（尤其是红木从业者）拾起已被遗忘的灵魂，一起感受中国传承了几千年的传统家具文化，与我们共同弘扬中国古典家具制作中的木匠精神。
以下列33种榫卯结构实物实拍动态图展示（涵盖了古代榫卯结构当中最主要、实用、经典的款式结构）：
1.楔钉榫
2.挖烟袋锅榫
3.夹头榫（腿足上端嵌夹牙条与牙头）
4.云型插肩榫（牙条、牙头分造）
5.扇形插肩榫
6.传统粽角榫
7.双榫粽角榫
8.带板粽角榫
9.高束腰抱肩榫
10.挂肩四面平榫
11.圆柱丁字结合榫
12.圆方结合裹腿
13.圆柱二维直角交叉榫
14.圆香几攒边打槽
15.攒边打槽装板
16.一腿三牙方桌结构
17.抄手榫
18.方材角结合床围子攒接万字
19.方形家具腿足与方托泥的结合
20.三根直材交叉
21.加云子无束腰裹腿杌凳腿足与凳面结合
22.插肩榫变形
23.平板明榫角结合
24.柜子底枨
25.方材丁字结合（榫卯大进小出）
26.厚板闷榫角结合
27.厚板出透榫及榫舌拍抹头
28.椅盘边抹与椅子腿足的结构
29.直材交叉结合
30.弧形直材十字交叉
31..弧形面直材角结合
32.走马销
33.方材丁字形结合榫卯用大格肩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
榫卯的类型
“榫卯”按构合作用来归类，大致可分为三大类型： 一类主要是作面与面的接合，也可以是两条边的拼合， 还可以是面与边的交接构合。如“槽口榫”、“企口榫”、 “燕尾榫”、“穿带榫”、“扎榫”等。 另一类是作为“点”的结构方法。主要用于作横竖材丁 字结合，成角结合，交叉结合，以及直材和弧形材的伸 延接合。如“格肩榫”、“双榫”、“双夹榫”、“勾挂榫”、 “锲钉榫”、“半榫”、“通榫”等等。 还有一类是将三个构件组合一起并相互连结的构造方 法，这种方法除运用以上的一些榫卯联合结构外，都是 一些更为复杂和特殊的做法。如常见的有“托角榫”、“长 短榫”、“抱肩榫”、“粽角榫”等。
为何不用铁钉？榫卯到底好在哪里？
榫卯是中国建筑 中最早具有科学 设计意义的语言， 在我们民族文明 发展史上，如同 汉字的发明一样， 源远流长、自成 体系。早在7000 多年前的河姆渡 新石器时代，我 们的祖先就已经 开始使用榫卯了， 明清红木家具则 将榫卯的结构和 制作技术发展到 登峰造极的程度
榫卯结构VS铁钉尽显三大优势
夹头榫：这类榫卯结构在案形家具中 最常见，家具的腿足上端开口，嵌夹 牙条与牙头，顶端出榫，与桌案案面 的卯眼结合，结构稳固，桌案和腿足 角度不易变动，又可将桌面重量分担 到腿足上来。
插肩榫：也是案类 家具常用的一种榫 卯结构，虽然外观 与夹头榫不同，但 其结构却与夹头榫 相似。插肩榫与夹 头榫不同之处是插 肩榫腿足的上端外 侧被削出斜肩，牙 条与腿足相交处剔 出槽口。
勾挂榫：通常用在霸王枨与腿的结合部位。 霸王枨的一端托着桌面的穿带，用木销钉 固定，下端交带在腿足中部靠上的位置， 榫子下的榫头向上勾，腿足上的枨眼下大 上小，且向下扣，榫头从榫眼下部口大处 插入，向上一推便勾住了下面的空隙，产 生倒勾作用，然后用楔形料填入榫眼的空 隙处
钩挂榫结构图 夹头榫结构图
首先，中式古典家具拒绝铁钉是有相当的理由的。以T形结构为例， 如果简单地用铁钉组合在一起很难保证其结构的稳固性，很容易改 变木枨之间的角度，而榫卯精确地插入式的结构就可以完全保障其 牢固度，如果用铁钉组合这样的家具，很可能木质完好，但金属容 易锈蚀变形，致使家具散架。还有一点就是高端的硬木家具材质都 很坚硬，如果用铁钉还易造成木材劈裂。 其次，随着气候湿度的变化，木板不免胀缩，特别是横向的胀 缩最为显著，攒框装入木板时，就并不完全挤紧，尤其在冬季制造 的家具，更需为木板的横向膨胀留伸缩缝。榫卯接合特别讲究“交 圈”，有衔接贯通之意，不同构件之间的线脚和平面浑然相接，以 取得完整统一的效果，使之左右逢源，上下贯串。 最后，榫卯结构的家具便于维修和运输。纯正红木家具可以使 用成百上千年，总会出现问题的，比如某一根枨子折断了需要更换 等。用铁钉连接的家具，做这处拆卸更换就不像榫卯结构家具来得 容易。许多红木家具可以拆装运输的，到了目的地再组合安装起来 的，非常方便。如果用铁钉连接家具，虽说可以做成部分的分体式 ，但像椅子等小木件较多的家具，就做不到了
榫卯结构—— （木头与木头之间的连接）
简述 榫卯的类型
榫卯结构图与实物图对比
榫卯结构VS铁钉 尽显三大优势 传统家具榫卯工艺结构图 几种常见的榫卯结构图
榫卯，读作sǔn mǎo，榫卯结构是实木家具中 通常在相连接的两构件上采用一种凹凸处理的 接合方式。凸出部分叫榫（或榫头）；凹进部 简述： 分叫卯（或榫眼、榫槽）。榫卯结构起源非常 早，距今约7000年前的浙江余姚河姆渡文化 遗址属于新石器时代，就发掘出了大量的结合 完好的多种式样的榫卯结构遗物，可以说是我 国木构技术史上一件伟大的发明！
暗榫：制作好家具之后， 在家具的表面不能看到榫 头的称为暗榫，也Байду номын сангаас“闷榫”。 暗榫的形式多种多样，就 直材角结合而言，就有单 闷榫和双闷榫之分。明式 太师椅和靠椅的椅背搭脑 和扶手的转角处常用暗榫
暗榫结构图
楔钉榫：是用来连接弧形弯材的常用榫卯结构，它把弧形 材截割成上下两片，将这两片的榫头交搭，同时让榫头上 的小舌入槽，使其不能上下移动。然后在搭扣中部剔凿方 孔，将一枚断面为方形，一边稍粗，一边稍细的楔钉插贯 穿过去，使其不能左右移动。圈椅、皇宫椅的扶手一般都 是使用楔钉榫。
楔钉榫结构图
套榫结构图
套榫：明清家具椅子搭脑与腿料连接 时不用夹头榫，而是将腿料做成方形 出榫，搭脑也相应的挖成方形榫眼， 然后将二者套接，这类榫卯结构称为 “套榫”。
抱肩榫结构图
抱肩榫：这种榫卯结构常用在束 腰家具的腿足与束腰、牙条相结 合处。抱肩榫常采用45度斜肩， 并凿三角形榫眼，嵌入的牙条与 腿足构成同一层面。从外形看， 此榫的断面是半个银锭形的“挂 销”，与开在牙条背面的槽口套 挂，从而使束腰及牙条结实稳定。
卯结构种类及图片详解
燕尾榫：相传为鲁班发明，被后世尊称为“万榫之母”，是明清家具中不 可缺少的榫卯连接法。燕尾榫是指两块平板直角相接时，为了防止受拉力 时脱开，将榫头做成梯台形，形似燕尾，故名“燕尾榫”。
燕尾榫结构图
明榫结构图
明榫：制作好家具之 后，在家具的表面能 看到榫头的称为明榫。 明榫多用在桌案板面 的四框和柜子的门框 处
插肩榫结构图
走马销： 罗汉床围 子与围子之间，或 围子与床身之间常 用走马销，它是“栽 销”的一种，是指将 一块独立的木块做 成榫头栽到构件上 去，来代替构件本 身做成的榫头。独 立的木块做成的榫 头形状是下大上小， 榫眼的开口是半边 大，半边小。榫头 由大的一端插入， 推向小的一边，就 可扣紧
走马销结构图
我国家具把各个部件连接起来的“榫卯”做法，是家具造型 的主要结构方式。各种榫卯 做法不同，应用范围不同，中国木结构建筑和家具中榫卯一直在广泛应用，但二者技 术层面上侧重不同，建筑上侧重结构稳定，因为榫卯结构在几个方向都可以开卯口， 可以兼顾结合在同一点上不同方向的受力，合拢时成为一个高强度的完美的整体。家 具中的榫卯结构则成就了中国含蓄内敛的审美观，接合处由于有略微松动的余地，当 无数榫卯组合在一起时就会出现极其复杂而微妙的平衡，除了木材延展力外，主要是 由于一个个的榫卯富有韧性，不致发生断裂。
