高压防爆电机用正压吹扫装置现状

合集下载

正压控制系统及电机预吹扫系统工作原理

•手动吹扫存在的不安全因素均需用户承担安全责任。自动换气吹扫装置克服以上缺点，吹扫、流量控制、吹扫完成整
个过程实现自动控制，并可实现远程就地操作，既方便用户现场使用又增加了安全可靠性。
产品
展
示
JEFSO 正压控制系统
BARTEC 正压控制系统
MPC控制器
MPV 泄压阀
MPPC控制器
MPV 泄压阀
- 具有可视化的操作液晶界面，全程即时设定。 - 安全装置配备完善，现场视觉信号明了。 - 具有流量压力实时监控，远传报警及RS485通讯功能。 - 补偿电磁阀采用比例调节，耗气量少，维持压力精确 - 已取得独立的ATEX和Gost-R产品认证。
- 系统工作无需用电，纯气动控制，更加安全。 - 气动计时装置精度高，调节方便。 - 稳压装置自动闭环控制，自动补偿精度高。
JMPCS系列预启动吹扫系统
主要技术参数
优势及特点
JMPCS系列预启动吹扫系统
安装示意图
JMPCS系列预启动吹扫系统
接线图
JMPCS系列预启动吹扫系统
增安型电动机人工手动换气吹扫的隐患：
正压外壳型电动机必须配备完善的换气及正压保护系统。
增安型电动机是否可以人工手动换气吹扫： •手动换气吹扫依靠人工控制，可靠性差，容易产生误操作; •手动换气吹扫装置无法对电机内腔的压力进行监测，压力过低换气吹扫无效，压力过大可能损坏电机壳体; •手动换气吹扫装置无法监测换气流量，可能造成换气不足。换气不彻底存在安全隐患; •手动换气吹扫装置无法提供现场显示及远传信号，智能性及可靠性差;
JMPPCS系列正压控制系统
正压控制系统的组成
JMPPCS系列正压控制系统
正压控制系统流程图

电机正压通风系统在中俄东线压气站的应用及故障处理

- 64 -工业技术中俄东线是我国具有战略意义的重大项目，是国内四大油气战略通道的重要组成部分，是具备世界级水平的能源大动脉。

大型压气站承担着为干线增压的首要任务，作为压气站“心脏”的关键设备，压缩机及电机的安全平稳运行关系着整个中俄东线的天然气顺利输送。

由于压缩机厂房属于爆炸性气体环境危险区域1区，当机组检修管线打开或设备产生泄漏等情况发生时，厂房环境中的天然气可能进入电机内部，电机运转期间一旦出现火花，极易造成爆炸事故[1-2]。

为防止上述情况发生，该压气站在压缩机主电机外部设置一套正压通风系统，电机启动前利用洁净的压缩空气进行吹扫，将电机内部可燃气进行置换。

吹扫结束后，电机方可启动，压缩机启机时序继续进行。

而后利用压缩空气对电机外壳内部继续供气，弥补电机的空气泄漏量，确保电机内部始终保持一个微正压，即外壳内部压力始终高于外部环境压力，起到防止可燃气体进入电机内部的作用，实现电机防爆功能。

该压气站为每台防爆交流调速同步电动机配有1套D758型吹扫正压控制系统。

正压通风系统工作是否正常直接关系到压缩机组能否平稳启动运行，如问题发生在吹扫阶段会导致电机无法正常启动，影响压缩机启机，发生在泄漏补偿阶段会造成电机联锁跳闸停机。

自2020年压气站投产以来，正压通风装置设备稳定性强，电机防爆效果良好，压缩机组运行正常，为中俄东线安全稳定高效运行奠定了基础。

1 吹扫正压控制系统介绍正压通风系统主要由气源入口、控制单元、补气单元、泄压单元组成，如图1所示。

1.1 气源入口气体为仪表风，是通过空压机系统经增压、过滤、干燥后的非污染压缩空气，控制单元和补气旁路导入电机外壳，在吹扫阶段可以替换电机外壳内部所有可燃危险气体。

压缩空气质量会影响正压通风设备寿命，同时被吹扫系统保护的电器设备也会因使用不达标的气源而受到影响。

1.2 控制单元这是正压通风系统的核心部分，包括可视指示器、各类传感器、过滤调压阀、电子计时器、具有换向功能的吹扫阀，CLAPS 调节阀等。

正压型防爆电机吹扫过程多组分瞬态浓度场分析

第２３卷㊀第４期２０１９年４月㊀电㊀机㊀与㊀控㊀制㊀学㊀报Ｅｌｅｃｔｒｉｃ㊀Ｍａｃｈｉｎｅｓ㊀ａｎｄ㊀Ｃｏｎｔｒｏｌ㊀Ｖｏｌ２３Ｎｏ４Ａｐｒ.２０１９㊀㊀㊀㊀㊀㊀正压型防爆电机吹扫过程多组分瞬态浓度场分析于喜伟１ꎬ㊀孟大伟１ꎬ㊀李琼２(１.哈尔滨理工大学电气与电子工程学院ꎬ哈尔滨１５００８０ꎻ２.卧龙电气集团股份有限公司ꎬ浙江绍兴３１２０００)摘㊀要:以一台６.５ＭＷ正压型防爆电机为例ꎬ首次将多组分流体理论应用于正压型防爆电机ꎬ采用了有限元法对电机的安全性能进行了仿真分析ꎬ分别完成了模拟爆炸环境瞬态仿真计算和吹扫瞬态仿真计算 ꎬ得到了吹扫过程中爆炸性气体及清洁空气各组成成分的浓度变化云图ꎬ通过各部位的浓度云图能够得知电机内部是否存在吹扫死角ꎬ增强了安全性能ꎮ仿真结果经过防爆试验验证ꎬ计算数据满足精度要求ꎮ进一步优化了进气管道的布置方案ꎬ通过合理的调整进气管道开孔的位置㊁数量及大小提高了吹扫效率ꎬ节约了试验成本ꎬ同时也可以使电机快速启动ꎬ更好的服务工况ꎮ关键词:正压型防爆ꎻ多组分ꎻ流体场ꎻ瞬态分析ＤＯＩ:１０.１５９３８/ｊ.ｅｍｃ.２０１９.０４.００６中图分类号:ＴＭ３１５文献标志码:Ａ文章编号:１００７－４４９Ｘ(２０１９)０４－００４９－０７㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀收稿日期:２０１７－０８－３１基金项目:国家自然科学基金(５１２７５１３７)作者简介:于喜伟(１９８６ )ꎬ男ꎬ博士研究生ꎬ工程师ꎬ研究方向为高压感应电机的电磁场㊁流体场与温度场分析及电机结构设计ꎻ孟大伟(１９５６ )ꎬ男ꎬ博士ꎬ教授ꎬ博士生导师ꎬ研究方向为电机设计及电机内综合物理场计算ꎻ李㊀琼(１９８５ )ꎬ女ꎬ本科ꎬ工程师ꎬ研究方向为防爆电机㊁特种电机设计ꎮ通信作者:于喜伟Ｔｒａｎｓｉｅｎｔａｎａｌｙｓｉｓｏｆｐｕｒｇｉｎｇｐｒｏｃｅｓｓｏｆｐｏｓｉｔｉｖｅｐｒｅｓｓｕｒｅｅｘｐｌｏｓｉｏｎ￣ｐｒｏｏｆｍｏｔｏｒｂａｓｅｄｏｎｍｕｌｔｉ￣ｃｏｍｐｏｎｅｎｔｆｌｕｉｄｆｉｅｌｄＹＵＸｉ￣ｗｅｉ１ꎬ㊀ＭＥＮＧＤａ￣ｗｅｉ１ꎬ㊀ＬＩＱｉｏｎｇ２(１.ＳｃｈｏｏｌｏｆＥｌｅｃｔｒｉｃａｌ＆ＥｌｅｃｔｒｏｎｉｃＥｎｇｉｎｅｅｒｉｎｇꎬＨａｒｂｉｎＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙꎬＨａｒｂｉｎ１５００８０ꎬＣｈｉｎａꎻ２.ＷｏｌｏｎｇＥｌｅｃｔｒｉｃＧｒｏｕｐＣｏ.ꎬＬｔｄ.ꎬＳｈａｏｘｉｎｇ３１２０００ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｉｎｔｈｉｓｐａｐｅｒꎬｔａｋｉｎｇａ６.５ＭＷｐｏｓｉｔｉｖｅｐｒｅｓｓｕｒｅｅｘｐｌｏｓｉｏｎ￣ｐｒｏｏｆｍｏｔｏｒａｓａｎｅｘａｍｐｌｅꎬｔｈｅｔｈｅｏｒｙｏｆｍｕｌｔｉｃｏｍｐｏｎｅｎｔｆｌｕｉｄｗａｓａｐｐｌｉｅｄｔｏｔｈｅｐｏｓｉｔｉｖｅｐｒｅｓｓｕｒｅｔｙｐｅｅｘｐｌｏｓｉｏｎｐｒｏｏｆｍｏｔｏｒｆｏｒｔｈｅｆｉｒｓｔｔｉｍｅ.ＴｈｅｓａｆｅｔｙｐｅｒｆｏｒｍａｎｃｅｏｆｔｈｅｍｏｔｏｒｗａｓｓｉｍｕｌａｔｅｄｗｉｔｈＦＥＡ. ｔｒａｎｓｉｅｎｔｓｉｍｕｌａｔｉｏｎｃａｌｃｕｌａｔｉｏｎｏｆｓｉｍｕｌａｔｅｄｅｘｐｌｏｓｉｏｎｅｎｖｉｒｏｎｍｅｎｔａｎｄｔｒａｎｓｉｅｎｔｓｉｍｕｌａｔｉｏｎｃａｌｃｕｌａｔｉｏｎｏｆｂｌｏｗｉｎｇｗｅｒｅｒｅｓｐｅｃｔｉｖｅｌｙｃｏｍｐｌｅｔｅｄꎬａｎｄｔｈｅｎｅｐｈｏｇｒａｍｏｆｔｈｅｃｏｎｃｅｎｔｒａｔｉｏｎｃｈａｎｇｅｏｆｅｘｐｌｏｓｉｖｅｇａｓａｎｄｃｌｅａｎａｉｒｃｏｍｐｏｎｅｎｔｓｉｎｔｈｅｂｌｏｗｉｎｇｐｒｏｃｅｓｓｗａｓｏｂｔａｉｎｅｄ.Ｂｙｏｂｓｅｒｖｉｎｇｔｈｅｃｏｎｃｅｎｔｒａｔｉｏｎｃｌｏｕｄｍａｐｏｆｅａｃｈｐａｒｔꎬｉｔｉｓｐｏｓｓｉｂｌｅｔｏｋｎｏｗｗｈｅｔｈｅｒｔｈｅｒｅｉｓａｐｕｒｇｅｄｅａｄａｎｇｌｅｉｎｓｉｄｅｔｈｅｍｏｔｏｒꎬｗｈｉｃｈｅｎｈａｎｃｅｓｔｈｅｓａｆｅｔｙｐｅｒｆｏｒｍａｎｃｅ.Ｔｈｅｓｉｍｕｌａｔｉｏｎｒｅｓｕｌｔｉｓｖｅｒｉｆｉｅｄｂｙｅｘｐｌｏｓｉｏｎｐｒｏｏｆｔｅｓｔꎬａｎｄｔｈｅｃａｌｃｕｌａｔｉｏｎｄａｔａｍｅｅｔｓｔｈｅｒｅｑｕｉｒｅｍｅｎｔｏｆｐｒｅ￣ｃｉｓｉｏｎ.Ｔｈｒｏｕｇｈｒｅａｓｏｎａｂｌｅａｄｊｕｓｔｍｅｎｔｏｆｔｈｅｐｏｓｉｔｉｏｎꎬｎｕｍｂｅｒａｎｄｓｉｚｅｏｆｔｈｅｉｎｌｅｔｐｉｐｅｏｐｅｎｉｎｇｓꎬｔｈｅｌａｙｏｕｔｏｆｔｈｅｉｎｌｅｔｐｉｐｅｗａｓｏｐｔｉｍｉｚｅｄꎬｗｈｉｃｈｉｍｐｒｏｖｅｓｔｈｅｐｕｒｇｅｅｆｆｉｃｉｅｎｃｙꎬｒｅｄｕｃｅｓｔｈｅｔｅｓｔｃｏｓｔꎬａｎｄｓｐｅｅｄｓｕｐｔｈｅｍｏｔｏｒｓｔａｒｔｕｐｓｐｅｅｄꎬｓｏｔｈａｔｔｈｅｍｏｔｏｒｈａｓｂｅｔｔｅｒｓｅｒｖｉｃｅｃｏｎｄｉｔｉｏｎｓ.Ｋｅｙｗｏｒｄｓ:ｐｏｓｉｔｉｖｅｐｒｅｓｓｕｒｅｅｘｐｌｏｓｉｏｎｐｒｏｏｆꎻｍｕｌｔｉ￣ｃｏｍｐｏｎｅｎｔꎻｆｌｕｉｄｆｉｅｌｄꎻｔｒａｎｓｉｅｎｔａｎａｌｙｓｉｓ０㊀引㊀言防爆电机广泛应用于石油㊁化工等行业ꎬ按照防爆类型主要分为隔爆型㊁增安型㊁无火型及正压型ꎬ隔爆型电机是通过加厚机壳厚度及减小防爆间隙来实现防爆ꎬ这使得材料利用率很低[１－３]ꎬ且由于需要通过较高的水压试制ꎬ因此难以在大型电机里得到应用[４－６]ꎻ增安型和无火花型电机是通过减小定转子电晕来实现防爆ꎬ电机为了满足定子绕组脉冲试验ꎬ绕组设计极为复杂且成本很高ꎬ在行业里应用较少[７]ꎻ正压型电机起动前向电机内部吹入干燥的空气或惰性气体(氦气㊁二氧化碳㊁氮气等)ꎬ用来置换电机内部可能存在的爆炸性气体ꎬ使电机内部爆炸性气体的浓度降到爆炸极限以下ꎬ这一过程称为吹扫过程ꎮ在电机运行过程中也需要向电机内部不断通入少量保护气体ꎬ用以保持电动机内部压力大于外部压力ꎬ防止外部爆炸性气体再次进入电机内部ꎬ从而达到防爆的目的ꎮ正压型电机克服了其它防爆电机的主要缺点ꎬ近年来ꎬ随着正压保护装置逐渐完善及国际标准ＩＥＣ６００７９－２第６版正式发布ꎬ各大电机公司陆续将正压型防爆电机推向了市场ꎮ对正压型防爆电机ꎬ目前主要采用试验的方式来保证其安全性能[８－１０]ꎬ如此不仅成本高ꎬ且覆盖性不好ꎬ必须每台电机都要进行实验同时缺乏理论基础ꎬ难以为今后的设计提供参考依据ꎮ由于正压型防爆电机的应用历史较短ꎬ且分析的区域是由空气和爆炸性气体构成的多组分流体场ꎬ因而还没有开展其安全性能的模拟仿真研究ꎮ目前对多组分流体场的分析主要集中在石油化工领域ꎬ不但考虑了多组分的密度和粘度等自身特性影响[１１－１４]ꎬ有些还分析了多组分之间的相变㊁溶解㊁化学反应等因素[１５－１６]ꎬ在环境污染领域也偶有建树[１７]ꎮ而在电机领域的应用多为单一物质的流体场分析ꎬ文献[１８－１９]对电机的定子流体场进行了分析ꎬ文献[２０]计算了电机转子流体场ꎬ文献[２１]对无刷励磁机通风冷却进行了模拟ꎬ文献[２２]对电机的冷却器的流体场进行了优化ꎬ文献[２３]对电机的全域流体进行了预测ꎬ而对电机进行多组分流体场分析的文献尚未发现ꎮ本文以一台６.５ＭＷ正压型防爆电机为例ꎬ结合实际运行情况给出合理的基本假设与边界条件ꎬ并根据多组分流体力学原理ꎬ采用有限元法对电机的安全性能进行了仿真分析ꎬ得到了吹扫过程中不同时间下的各组分气体的浓度分布情况㊁防爆试验气体消耗量及总计吹扫时间ꎻ同时与防爆试验进行了对比ꎬ为今后正压型防爆电机安全性能的仿真分析提供了理论基础ꎻ最后对进气管道的布置进行了改进ꎬ为后续类似产品设计提供参考ꎮ１㊀物理模型电动机的基本参数如表１所示ꎮ表１㊀电机的基本参数Ｔａｂｌｅ１㊀Ｂａｓｉｃｐａｒａｍｅｔｅｒｓｏｆｔｈｅｐｒｏｔｏｔｙｐｅ电机参数数值型号ＹＺＹＫＫ６５００－２０功率/ＭＷ６.５极数２０电压/ｋＶ１１频率/Ｈｚ５０防护等级ＩＰ５５防爆等级ＥｘｐｘｄｅＩＩＴ３Ｇｂ安装场所Ｚｏｎｅ２(ＩＩＣ)㊁户内样机实物如图１所示ꎬ图２为根据电机实物确立的求解模型ꎬ因分析吹扫过程只与电机内部气体流体有关ꎬ所以建模时略去了强迫风机㊁轴承㊁接线盒等部件ꎬ而对电机内部的定子㊁转子和冷却管等部件都进行了详细绘制ꎮ图１㊀电机实物图Ｆｉｇ.１㊀Ｍｏｔｏｒｐｈｙｓｉｃａｌｍａｐ０５电㊀机㊀与㊀控㊀制㊀学㊀报㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第２３卷㊀在图２中定义的横向截面和纵向截面及点Ａ㊁Ｂ㊁Ｃ㊁Ｄ㊁Ｅ是用于仿真分析说明ꎬ在轴向截面上与点Ａ㊁Ｂ㊁Ｃ㊁Ｄ㊁Ｅ相对应点Ｆ㊁Ｇ㊁Ｈ㊁Ｉ㊁Ｊꎬ由于空间有限在此图中未示意ꎮ图２㊀求解模型Ｆｉｇ.２㊀Ｓｏｌｖｉｎｇｍｏｄｅｌ２㊀有限元数值仿真分析２.１㊀网格划分采用结构网格对模型进行划分ꎬ由于电机整体尺寸很大ꎬ内部又具有很多狭小空间ꎬ为了得到较好的网格质量需要将单元尺寸设置很小ꎬ共计单元数１９９３万ꎬ节点数３５２万ꎮ图３为网格剖分图ꎮ图３㊀网格剖分图Ｆｉｇ.３㊀Ｍｅｓｈｓｕｂｄｉｖｉｓｉｏｎ２.２㊀计算模型建立２.２.１㊀数学描述计算区域内由多种成分组成ꎬ流体的物性参数由每个组分流体的物性及其质量分率决定ꎬ各组分质量分率之和等于１ꎬ即:αｆ＝ðｎｉ＝１Ｙｉαｉꎻ(１)βｆ＝ðｎｉ＝１Ｙｉβｉꎻ(２)ðｎｉ＝１Ｙｉ＝１ꎮ㊀㊀㊀㊀(３)式中:αｉ为各组分流体密度ꎻβｉ为各组分流体动力粘度ꎻＹｉ表示各组分流体的质量分率ꎻαｆ为整体密度ꎻβｆ为整体动力粘度ꎻｎ为组分数ꎻ文中总组分为ｎ＝３(Ｈｅ㊁Ｏ２㊁Ｎ２)ꎬ各组分流体密度分别取为０.１６２５㊁１.２９９９㊁１.１３８ｋｇ/ｍ３ꎬ各组分流体动力粘度分别取为１.９９ˑ１０－５㊁１.９１９ˑ１０－５㊁１.６６３ˑ１０－５ｋｇ/ｍｓꎮ采用ＳｐｅｃｉｅｓＴｒａｎｓｐｏｒｔ模型ꎬ求解时利用质量守恒方程对流体流动进行控制ꎬ如式(４)所示ꎻ且由于流体粘性的作用ꎬ流体流动满足动量守恒方程ꎬ如式(５)所示ꎻ吹扫过程的流动状态由雷诺数进行判断ꎬ如式(６)所示ꎬ经过计算雷诺数为９０８５５ꎬ远大于４０００ꎬ流动状态属于湍流ꎬ采用了标准的湍流ｋ－ε模型ꎬ如式(７)所示ꎮ质量守恒方程为∂ρ∂ｔ＋ｕ∂(ρｕ)∂ｘ＋ｖ∂(ρｖ)∂ｙ＋ｗ∂(ρｗ)∂ｚ＝０ꎮ(４)动量守恒方程为:∂(ρｕ)∂ｔ＋∂(ρｕｕ)∂ｘ＋∂(ρｕｖ)∂ｙ＋∂(ρｕｗ)∂ｚ＝－∂ｐ∂ｘ＋∂τｘｘ∂ｘ＋∂τｙｘ∂ｙ＋∂τｚｘ∂ｚ＋Ｆｘꎻ∂(ρｖ)∂ｔ＋∂(ρｖｕ)∂ｘ＋∂(ρｖｖ)∂ｙ＋∂(ρｖｗ)∂ｚ＝－∂ｐ∂ｙ＋∂τｘｙ∂ｘ＋∂τｙｙ∂ｙ＋∂τｚｙ∂ｚ＋Ｆｙꎻ∂(ρｗ)∂ｔ＋∂(ρｗｕ)∂ｘ＋∂(ρｗｖ)∂ｙ＋∂(ρｗｗ)∂ｚ＝－∂ｐ∂ｘ＋∂τｘｚ∂ｘ＋∂τｙｚ∂ｙ＋∂τｚｚ∂ｚ＋Ｆｚꎮüþýïïïïïïïïïïïïïïïï(５)式中:ｐ为流体微元体上的压力ꎻτｘｘ㊁τｘｙ和τｘｚ为粘性应力τ沿ｘ㊁ｙ和ｚ方向的分量ꎻＦｘ㊁Ｆｙ和Ｆｚ为微元体上的体积力ꎮ雷诺数方程为Ｒｅ＝ρｖｄ/βꎮ(６)式中:ρ为密度１.２９ｋｇ/ｍ３ꎻｖ为流速３０ｍ/ｓꎻｄ为管道直径０.０４２ｍꎬβ为粘度１.７８９ˑ１０－５ｋｇ/ｍｓꎮ湍流方程为:１５第４期于喜伟等:正压型防爆电机吹扫过程多组分瞬态浓度场分析∂(ρｋ)∂ｔ＋∂(ρｋｕｉ)∂ｘｉ＝∂∂ｘｊμ＋μｔσｋæèçöø÷∂ｋ∂ｘｊ[]＋Ｇｋ＋Ｇｂ－ρε－ＹＭ＋Ｓｋꎬ∂(ρε)∂ｔ＋∂(ρεｕｉ)∂ｘｉ＝∂∂ｘｊμ＋μｔσεæèçöø÷∂ε∂ｘｊ[]＋εｋ(Ｇｋ＋Ｃ１εＧｂ)－Ｃ２ερε２ｋ＋Ｓεꎮüþýïïïïïïïïï(７)式中:ｋ为湍动能ꎻε为湍动能耗散率ꎻｕｉ为ｉ方向速度ꎻμ为动力粘度ꎻＧｋ为由于平均速度梯度引起的湍动能ｋ的产生项ꎬＧｂ是由于浮力引起的湍动能ｋ的产生项ꎬＹＭ代表可压湍流中脉动扩张的贡献ꎬＳｋ和Ｓε为自定义的源项ꎬ当流动为不可压且不考虑用户自定义的源项时ꎬＧｂ＝０ꎬＹＭ＝０ꎬＳｋ＝０ꎬＳε＝０ꎻμｔ为湍动粘度ꎬ可以表示成ｋ和ε的函数ꎬ即μｔ＝ρＣμε２/ｋꎬ根据Ｌａｕｎｄｅｒ和Ｓｐａｌｄｉｎｇ学者给出的推荐值及后来的实验验证ꎬＣ１ε＝１.４４ꎬＣ２ε＝１.９２ꎬＣμ＝０.０９ꎬσｋ＝１.０ꎬσε＝１.３ꎮ２.２.２㊀基本假设１)不考虑多组分之间化学反应ꎻ２)气体在整个运动过程中温度不变ꎻ３)电机内气体处于常压下ꎬ忽略流体域内流体浮力和重力的影响ꎻ４)流体流速远小于声速ꎬ即把电机内流体作为不可压缩流体处理ꎮ２.２.３㊀边界条件２.２.３.１㊀模拟爆炸环境瞬态仿真计算１)电机安装场所为Ｚｏｎｅ２(ＩＩＣ)ꎬ主要爆炸气体为Ｈ２和Ｃ２Ｈ２ꎬ模拟爆炸气体采用Ｈｅ(防爆试验时常使用Ｈｅ模拟爆炸气体ꎬ因Ｈｅ密度与氢气相近ꎬ且为惰性气体)ꎮ２)电机内部初始为空气(由２１％的Ｏ２和７９％的Ｎ２组成)ꎮ３)从电机入口通入浓度１００％的Ｈｅꎬ采用速度入口ꎬ速度为３０ｍ/ｓꎮ４)采用压力出口ꎮ５)计算的结束条件为:Ｈｅ在各个取样点的浓度不低于７０％(按照防爆标准要求)ꎮ２.２.３.２㊀吹扫瞬态仿真计算１)结合真实试验过程ꎬ 模拟爆炸环境后将对电机进行吹扫试验ꎬ因此以模拟爆炸环境的结束状态作为吹扫瞬态计算的初始状态ꎮ２)向电机内部吹入空气(由２１％的Ｏ２和７９％的Ｎ２组成)ꎬ采用速度入口ꎬ速度为３０ｍ/ｓꎮ３)采用压力出口ꎮ４)计算的结束条件为:Ｈｅ在各个取样点的浓度不高于１％(按照防爆标准要求)ꎮ２.３㊀计算结果本文的所有分析均为瞬态过程ꎬ为了获取不同时刻的各组分的浓度情况ꎬ每隔２４０ｓ进行一次数据存储ꎬ图４为模拟爆炸环境瞬态计算的ｔ＝１６８０ｓ时Ｈｅ浓度分布云图ꎬ当ｔ＝１６８０ｓ时计算域内所有位置Ｈｅ浓度都达到７０％以上ꎬ完成了模拟爆炸环境ꎬ所消耗的Ｈｅ总量为Ｑ＝７１ｍ３ꎮ根据保存下来的不同时刻浓度数据ꎬ可以获得电机不同取样点的各组分浓度随着时间变化曲线ꎬ如图５所示ꎮ图４㊀ｔ＝１６８０ｓ时的Ｈｅ浓度分布云图Ｆｉｇ.４㊀Ｗｈｅｎｔ＝１６８０ｓꎬｔｈｅＨｅｃｏｎｃｅｎｔｒａｔｉｏｎｄｉｓｔｒｉｂｕｔｉｏｎｃｌｏｕｄｍａｐ图５㊀模拟爆炸环境时各组分浓度变化曲线Ｆｉｇ.５㊀Ｓｉｍｕｌａｔｅｔｈｅｃｈａｎｇｅｃｕｒｖｅｏｆｄｉｆｆｅｒｅｎｔｃｏｍｐｏｎｅｎｔｓｃｏｎｃｅｎｔｒａｔｉｏｎｉｎｅｘｐｌｏｓｉｖｅｅｎｖｉｒｏｎｍｅｎｔ图６为吹扫瞬态计算ｔ＝５０４０ｓ时的Ｈｅ浓度２５电㊀机㊀与㊀控㊀制㊀学㊀报㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第２３卷㊀分布云图ꎬ图中所有位置Ｈｅ浓度都降低到１％以下ꎬ且无吹扫死角ꎬ吹扫时间为３３６０ｓꎬ最小换气量１４２ｍ３ꎮ图７为吹扫瞬态计算时电机不同取样点的各组分浓度随着时间变化曲线ꎮ图６㊀ｔ＝５０４０ｓ时的Ｈｅ浓度分布云图Ｆｉｇ.６㊀Ｗｈｅｎｔ＝５０４０ｓꎬｔｈｅＨｅｃｏｎｃｅｎｔｒａｔｉｏｎｄｉｓｔｒｉｂｕｔｉｏｎｃｌｏｕｄｍａｐ图７㊀吹扫时各组分浓度变化曲线Ｆｉｇ.７㊀Ｄｉｆｆｅｒｅｎｔｃｏｍｐｏｎｅｎｔｓｃｏｎｃｅｎｔｒａｔｉｏｎｃｈａｎｇｅｃｕｒｖｅｄｕｒｉｎｇｐｕｒｇｉｎｇ３㊀防爆试验样机装配后进行了防爆试验ꎬ图８(ａ)为试验时在电机外表面设置浓度测试点ꎬ机座上有６处ꎬ冷却器上有４处ꎬ图８(ｂ)是在通过仪器进行各点浓度测量ꎮ进行爆炸环境试验:当所有测试点Ｈｅ浓度都达到７０％以上时用新鲜空气进行吹扫试验:当所有测试点Ｈｅ浓度都达到１％以下时ꎬ吹扫时间为５８ｍｉｎꎬ最小换气量１５０ｍ３ꎮ仿真计算结果与试验数据相比ꎬ吹扫时间与最小换气量的相对误差分别为５.３３％和３.４４％ꎬ满足工程精度要求ꎮ图８㊀防爆试验Ｆｉｇ.８㊀Ｅｘｐｌｏｓｉｏｎｔｅｓｔ４㊀改进由仿真结果可以看出ꎬ在吹扫过程中图７的Ｃ点Ｈｅ浓度降低最慢ꎬ图６纵向截面图的中部浓度降低较慢(即转子内部的浓度降低较慢)ꎮ浓度降低速度主要与进气管道布置有关ꎬ因此对进气管道进行了改进ꎮ改进前后的进气管道如图９所示ꎬ改进后Ａ端比Ｂ端的开孔略大ꎬ可以提高Ｃ点侧的浓度降低速度ꎬ改为两排进气使中部的进气量增多ꎬ提高中部浓度降低速度ꎮ图９㊀改进前后的进气管道对比图Ｆｉｇ.９㊀Ｃｏｍｐａｒｉｓｏｎｏｆｉｎｔａｋｅｐｉｐｅｓｂｅｆｏｒｅａｎｄａｆｔｅｒｉｍｐｒｏｖｅｍｅｎｔ图１０为改进进气管道后模拟爆炸环境瞬态计３５第４期于喜伟等:正压型防爆电机吹扫过程多组分瞬态浓度场分析算ｔ＝１２６０ｓ时的Ｈｅ浓度分布云图ꎬ所有位置Ｈｅ浓度都达到７０％以上ꎬ所消耗的Ｈｅ总量Ｑ＝５３ｍ３ꎮ与改进前相比ꎬＨｅ用量降低了２５％ꎮ图１１为改进进气管道后模拟爆炸环境瞬态计算时各组分浓度随着时间变化曲线ꎮ图１０㊀改进后ｔ＝１２６０ｓ时的Ｈｅ浓度分布云图Ｆｉｇ.１０㊀ｔ＝１２６０ｓｔｈｅＨｅｃｏｎｃｅｎｔｒａｔｉｏｎｄｉｓｔｒｉｂｕｔｉｏｎｃｌｏｕｄｍａｐａｆｔｅｒｉｍｐｒｏｖｅｍｅｎｔ图１１㊀改进后模拟爆炸环境时各组分浓度变化曲线Ｆｉｇ.１１㊀Ｃｈａｎｇｅｃｕｒｖｅｏｆｄｉｆｆｅｒｅｎｔｃｏｍｐｏｎｅｎｔｓ㊀㊀㊀ｃｏｎｃｅｎｔｒａｔｉｏｎｉｎｓｉｍｕｌａｔｅｄｅｘｐｌｏｓｉｏｎｅｎｖｉｒｏｎｍｅｎｔａｆｔｅｒｉｍｐｒｏｖｅｍｅｎｔ图１２为改进进气管道后吹扫瞬态计算ｔ＝３７８０ｓ时的Ｈｅ浓度分布云图ꎬ图中所有位置Ｈｅ浓度都降低到１％以下ꎬ吹扫时间为２５２０ｓꎬ较改进前减少了２５％ꎬ极大提高了吹扫效率ꎮ同时ꎬ转子内部浓度降低速度已经有所提高ꎮ图１３为改进进气管道后吹扫瞬态计算时各组分浓度随着时间变化曲线ꎬ从曲线中可以看出Ｃ点侧的浓度降低速度已经明显提高ꎮ图１２㊀改进后ｔ＝３７８０ｓ时的Ｈｅ浓度分布云图Ｆｉｇ.１２㊀ｔ＝３７８０ｓｔｈｅＨｅｃｏｎｃｅｎｔｒａｔｉｏｎｄｉｓｔｒｉｂｕｔｉｏｎｃｌｏｕｄｍａｐａｆｔｅｒｉｍｐｒｏｖｅｍｅｎｔ图１３㊀改进后吹扫时各组分浓度变化曲线Ｆｉｇ.１３㊀Ｄｉｆｆｅｒｅｎｔｃｏｍｐｏｎｅｎｔｓｃｏｎｃｅｎｔｒａｔｉｏｎｃｈａｎｇｅｃｕｒｖｅｄｕｒｉｎｇｐｕｒｇｉｎｇａｆｔｅｒｉｍｐｒｏｖｅｍｅｎｔ５㊀结㊀论本文对通过对６.５ＭＷ正压型防爆电机安全性能研究ꎬ可以得到如下结论:１)仿真结果与防爆试验数据吻合ꎬ说明采用多组分流体场有限元法对电机安全性能进行仿真是可行的ꎮ２)通过该仿真方式能够得到任一时间任一位置的气体浓度分布情况ꎬ可以得知电机内部是否存在吹扫死角ꎬ增强了电机安全性ꎮ３)合理布置进气管道ꎬ能够节约试验成本ꎬ提高吹扫效率ꎬ也加速了电机启动ꎮ参考文献:[１]㊀杜爱娟.矿用隔爆型变频一体机水冷结构设计及散热研究４５电㊀机㊀与㊀控㊀制㊀学㊀报㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第２３卷㊀[Ｄ].济南:山东大学ꎬ２０１５.[２]㊀何惠明.隔爆变频一体式电机关键技术研究[Ｄ].沈阳:沈阳工业大学ꎬ２０１２.[３]㊀郭俭.隔爆电机三维涡流场分析与计算[Ｄ].沈阳:沈阳工业大学ꎬ２００９.[４]㊀ＤＩＮＧＪｉｅꎬＺＨＡＮＧＰｉｎｇ.Ｃｏｕｐｌｅｄ３Ｄｆｌｕｉｄｆｉｅｌｄ＆ｔｈｅｒｍａｌｆｉｅｌｄｃａｌｃｕｌａｔｉｏｎｏｆｍｉｎｅ￣ｕｓｅｄｅｘｐｌｏｓｉｏｎ￣ｐｒｏｏｆｉｎｔｅｇｒａｔｉｖｅｖａｒｉａｂｌｅ￣ｆｒｅ￣ｑｕｅｎｃｙｍｏｔｏｒ[Ｊ].ＥｌｅｃｔｒｉｃＭａｃｈｉｎｅｓａｎｄＣｏｎｔｒｏｌꎬ２０１５ꎬ１９(７):２７.[５]㊀ＬＩＵＣｈｅｎｙａｎｇꎬＺＨＥＮＧＸｉａｏｑｕａｎꎬＹＩＮＭｏ.ＴｈｅｄｅｓｉｇｎｏｆＨｌｅｖｅｌｔｈｅｒｍａｌ￣ｃｏｎｄｕｃｔｉｖｉｔｙｃｏｍｐｏｓｉｔｅｉｎｓｕｌａｔｉｏｎｓｔｒｕｃｔｕｒｅｆｏｒｅｘｐｌｏｓｉｏｎ￣ｐｒｏｏｆｍｏｔｏｒｗｉｔｈｈｉｇｈｅｆｆｉｃｉｅｎｃｙａｎｄｌｏｗｖｏｌｔａｇｅ[Ｃ]//２０１５ＩＥＥＥ１１ｔｈＩｎｔｅｒｎａｔｉｏｎａｌＣｏｎｆｅｒｅｎｃｅｏｎｔｈｅＰｒｏｐｅｒｔｉｅｓａｎｄＡｐｐｌｉｃａｔｉｏｎｓｏｆＤｉｅｌｅｃｔｒｉｃＭａｔｅｒｉａｌｓꎬＪｕｌｙ１９－２２ꎬ２０１５ꎬＳｙｄｎｅｙꎬＡｕｓｔｒａｌｉａ.２０１５:６２４－６２７.[６]㊀ＷＡＮＧＹｕꎬＨＥＨｕｉｍｉｎｇꎬＷＡＮＧＪｉａｙｉｎꎬｅｔａｌ.Ｒｅｓｅａｒｃｈｏｆｎｏｖｅｌｗａｔｅｒｃｏｏｌｉｎｇｊａｃｋｅｔｆｏｒｅｘｐｌｏｓｉｏｎ￣ｐｒｏｏｆｍｏｔｏｒ[Ｃ]//２０１３Ｉｎｔｅｒｎａ￣ｔｉｏｎａｌＣｏｎｆｅｒｅｎｃｅｏｎＥｌｅｃｔｒｉｃａｌＭａｃｈｉｎｅｓａｎｄＳｙｓｔｅｍｓꎬＯｃｔ.２６－２９ꎬ２０１３ꎬＢｕｓａｎꎬＳｏｕｔｈＫｏｒｅａ.２０１３:６９１－６９４.[７]㊀朱孟华.高压增安型电机绕组防电晕试验研究[Ｊ].防爆电机ꎬ２００９ꎬ４４(１５０):４４.ＺＨＵＭｅｎｇｈｕａ.Ｓｔｕｄｙｏｎｔｈｅａｎｔｉｃｏｒｏｎａｔｅｓｔｏｆｈｉｇｈｖｏｌｔａｇｅｉｎ￣ｃｒｅａｓｅｄｓａｆｅｔｙｍｏｔｏｒｗｉｎｄｉｎｇｓ[Ｊ].ＥｘｐｌｏｓｉｏｎＰｒｏｏｆＥｌｅｃｔｒｉｃＭａ￣ｃｈｉｎｅꎬ２００９ꎬ４４(１５０):４４.[８]㊀应一ꎬ魏桂梅.正压型防爆电机的相关试验[Ｊ].防爆电机ꎬ２０１１ꎬ４６(１５９):３１.ＹＩＮＧＹｉꎬＷＥＩＧｕｉｍｅｉ.Ｂｒｉｅｆｄｉｓｃｕｓｓｉｏｎｏｎｔｈｅｒｅｌａｔｅｄｔｅｓｔｏｆｐｒｅｓ￣ｓｕｒｉｚｅｄｅｘｐｌｏｓｉｏｎ￣ｐｒｏｏｆｍｏｔｏｒ[Ｊ].ＥｘｐｌｏｓｉｏｎＰｒｏｏｆＥｌｅｃｔｒｉｃＭａ￣ｃｈｉｎｅꎬ２０１１ꎬ４６(１５９):３１.[９]㊀许春家.正压型防爆电机的防爆原理与设计[Ｊ].防爆电机ꎬ２００８ꎬ４３(１４３):８.ＸＵＣｈｕｎｊｉａ.Ｅｘｐｌｏｓｉｏｎｐｒｏｏｆｐｒｉｎｃｉｐｌｅａｎｄｄｅｓｉｇｎｏｆｐｒｅｓｓｕｒｉｚｅｄｅｘｐｌｏｓｉｏｎｐｒｏｏｆｍｏｔｏｒ[Ｊ].ＥｘｐｌｏｓｉｏｎＰｒｏｏｆＥｌｅｃｔｒｉｃＭａｃｈｉｎｅꎬ２００８ꎬ４３(１４３):８.[１０]㊀张文.１５ＭＷ正压型电机的设计与研制[Ｄ].上海:上海交通大学ꎬ２０１４.[１１]㊀邸元ꎬ吴玉树ꎬ鞠斌山.裂缝性油藏二氧化碳驱的多组分数值计算模型[Ｊ].西南石油大学学报ꎬ２０１５ꎬ３７(２):９３.ＤＩＹｕａｎꎬＷＵＹｕｓｈｕꎬＪＵＢｉｎｓｈａｎ.Ｍｏｄｅｌｆｏｒｍｕｌａｔｉｏｎｆｏｒｃｏｍｐｏｓｉ￣ｔｉｏｎａｌｎｕｍｅｒｉｃａｌｓｉｍｕｌａｔｉｏｎｏｆＣＯ２ｆｌｏｏｄｉｎｇｉｎｆｒａｃｔｕｒｅｄｒｅｓｅｒｖｏｉｒｓ[Ｊ].ＪｏｕｒｎａｌｏｆＳｏｕｔｈｗｅｓｔＰｅｔｒｏｌｅｕｍＵｎｉｖｅｒｓｉｔｙꎬ２０１５ꎬ３７(２):９３.[１２]㊀李轶.多相流测量技术在海洋油气开采中的应用与前景[Ｊ].清华大学学报ꎬ２０１４ꎬ５４(１):８８.ＬＩＹｉ.Ａｐｐｌｉｃａｔｉｏｎａｎｄｐｅｒｓｐｅｃｔｉｖｅｏｆｍｕｌｔｉｐｈａｓｅｆｌｏｗｍｅｔｅｒｉｎｇｔｅｃｈｎｏｌｏｇｉｅｓｆｏｒｏｃｅａｎｏｉｌａｎｄｇａｓｅｘｐｌｏｉｔａｔｉｏｎ[Ｊ].ＪｏｕｒｎａｌｏｆＴｓ￣ｉｎｇｈｕａＵｎｉｖｅｒｓｉｔｙꎬ２０１４ꎬ５４(１):８８.[１３]㊀何淼ꎬ柳贡慧ꎬ李军ꎬ等.多相流全瞬态温度压力场耦合模型求解及分析[Ｊ].石油钻探技术ꎬ２０１５ꎬ４３(２):２５.ＨＥＭｉａｏꎬＬＩＧｏｎｇｈｕｉꎬＬＩＪｕｎꎬｅｔａｌ.Ｓｏｌｕｔｉｏｎａｎｄａｎａｌｙｓｉｓｏｆｆｕｌｌｙｔｒａｎｓｉｅｎｔｔｅｍｐｅｒａｔｕｒｅａｎｄｐｒｅｓｓｕｒｅｃｏｕｐｌｉｎｇｍｏｄｅｌｆｏｒｍｕｌｔｉｐｈａｓｅｆｌｏｗ[Ｊ].ＰｅｔｒｏｌｅｕｍＤｒｉｌｌｉｎｇＴｅｃｈｎｉｑｕｅｓꎬ２０１５ꎬ４３(２):２５. [１４]㊀邓慧ꎬ白焰.用扩散层模型与多相流方法对空冷凝汽器逆流管内凝结与流动的数值模拟[Ｊ].中国电机工程学报ꎬ２０１７ꎬ３７(３):８２６.ＤＥＮＧＨｕｉꎬＢＡＩＹａｎ.Ｎｕｍｅｒｉｃａｌｓｉｍｕｌａｔｉｏｎｆｏｒｆｌｏｗａｎｄｃｏｎｄｅｎ￣ｓａｔｉｏｎｉｎａｉｒｃｏｏｌｅｄｃｏｎｄｅｎｓｅｒｒｅｆｌｕｘｔｕｂｅｗｉｔｈｄｉｆｆｕｓｉｏｎｌａｙｅｒｍｏｄｅｌａｎｄｍｕｌｔｉｐｈａｓｅ￣ｆｌｏｗａｐｐｒｏａｃｈ[Ｊ].ＰｒｏｃｅｅｄｉｎｇｓｏｆｔｈｅＣＳＥＥꎬ２０１７ꎬ３７(３):８２６.[１５]㊀付宇航ꎬ赵述芳ꎬ王文坦ꎬ等.多相/多组分ＬＢＭ模型及其在微流体领域的应用[Ｊ].化工学报ꎬ２０１４ꎬ６５(７):２５３５.ＦＵＹｕｈａｎｇꎬＺＨＡＯＳｈｕｆａｎｇꎬＷＡＮＧＷｅｎｔａｎꎬｅｔａｌ.ＡｐｐｌｉｃａｔｉｏｎｏｆｌａｔｔｉｃｅＢｏｌｔｚｍａｎｎｍｅｔｈｏｄｆｏｒｓｉｍｕｌａｔｉｏｎｏｆｍｕｌｔｉｐｈａｓｅ/ｍｕｌｔｉｃｏｍ￣ｐｏｎｅｎｔｆｌｏｗｉｎｍｉｃｒｏｆｌｕｉｄｉｃｓ[Ｊ].ＣＩＥＳＣＪｏｕｒｎａｌꎬ２０１４ꎬ６５(７):２５３５.[１６]㊀陈益峰ꎬ周创兵ꎬ童富果ꎬ等.多相流传输ＴＨＭ全耦合数值模型及程序验证[Ｊ].岩石力学与工程学报ꎬ２００９ꎬ２８(４):６４９.ＣＨＥＮＹｉｆｅｎｇꎬＺＨＯＵＣｈｕａｎｇｂｉｎｇꎬＴＯＮＧＦｕｇｕｏꎬｅｔａｌ.Ａｎｕｍｅｒｉ￣ｃａｌｍｏｄｅｌｆｏｒｆｕｌｌｙｃｏｕｐｌｅｄＴＨＭｐｒｏｃｅｓｓｅｓｗｉｔｈｍｕｌｔｉｐｈａｓｅｆｌｏｗａｎｄｃｏｄｅｖａｌｉｄａｔｉｏｎ[Ｊ].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＲｏｃｋＭｅｃｈａｎｉｃｓａｎｄＥｎｇｉｎｅｅｒｉｎｇꎬ２００９ꎬ２８(４):６４９.[１７]㊀黄璐ꎬ赵成刚.基于复合混合物理论的热－水力－力学污染物输运模型[Ｊ].北京交通大学学报ꎬ２００９ꎬ３３(３):９３.ＨＵＡＮＧＬｕꎬＺＨＡＯＣｈｅｎｇｇａｎｇ.Ａｔｈｅｒｍｏｈｙｄｒｏｍｅｃｈａｎｉｃａｌｃｏｎ￣ｔａｍｉｎａｎｔｔｒａｎｓｐｏｒｔｍｏｄｅｌｂａｓｅｄｏｎｈｙｂｒｉｄｍｉｘｔｕｒｅｔｈｅｏｒｙ[Ｊ].ＪｏｕｒｎａｌｏｆＢｅｉｊｉｎｇＪｉａｏｔｏｎｇＵｎｉｖｅｒｓｉｔｙꎬ２００９ꎬ３３(３):９３. [１８]㊀韩家德ꎬ杜鹏ꎬ路义萍.凸极电机定子风路变化对热流场影响[Ｊ].电机与控制学报ꎬ２０１６ꎬ２０(１２):５９.ＨＡＮＪｉａｄｅꎬＤＵＰｅｎｇꎬＬＵＹｉｐｉｎｇ.Ｅｆｆｅｃｔｏｆｔｈｅｓｔａｔｏｒｖｅｎｔｉｌａｔｉｏｎｄｕｃｔｓｃｈａｎｇｅｓｏｎｔｈｅｒｍａｌａｎｄｆｌｏｗｆｉｅｌｄｏｆｓａｌｉｅｎｔｓｙｎｃｈｒｏｎｏｕｓｍｏｔｏｒ[Ｊ].ＥｌｅｃｔｒｉｃＭａｃｈｉｎｅｓａｎｄＣｏｎｔｒｏｌꎬ２０１６ꎬ２０(１２):５９. [１９]㊀温嘉斌ꎬ侯健ꎬ于喜伟.定子通风槽钢对中型高压电机内温度场的影响[Ｊ].电机与控制学报ꎬ２０１６ꎬ２０(８):４０.ＷＥＮＪｉａｂｉｎꎬＨＯＵＪｉａｎꎬＹＵＸｉｗｅｉ.Ｉｎｆｌｕｅｎｃｅｏｆｓｔａｔｏｒｖｅｎｔｉｌａｔｉｏｎｃｈａｎｎｅｌｏｎｔｈｅｔｅｍｐｅｒａｔｕｒｅｆｉｅｌｄｉｎｔｈｅｍｉｄｄｌｅ￣ｓｉｚｅｈｉｇｈｖｏｌｔａｇｅｍｏｔｏｒ[Ｊ].ＥｌｅｃｔｒｉｃＭａｃｈｉｎｅｓａｎｄＣｏｎｔｒｏｌꎬ２０１６ꎬ２０(８):４０. [２０]㊀李伟力ꎬ李丹ꎬ李金阳.水轮发电机转子通风道堵塞时的耦合场分析[Ｊ].电机与控制学报ꎬ２０１７ꎬ２１(１):３０.ＬＩＷｅｉｌｉꎬＬＩＤａｎꎬＬＩＪｉｎｙａｎｇ.Ａｎａｌｙｓｉｓｏｆｈｙｄｒｏｇｅｎｅｒａｔｏｒｒｏｔｏｒｃｏｕｐｌｉｎｇｆｉｅｌｄｏｎｒｏｔｏｒｖｅｎｔｉｌａｔｉｏｎｄｕｃｔｂｌｏｃｋｅｄ[Ｊ].ＥｌｅｃｔｒｉｃＭａ￣ｃｈｉｎｅｓａｎｄＣｏｎｔｒｏｌꎬ２０１７ꎬ２１(１):３０.[２１]㊀路义萍ꎬ张东学ꎬ孙博ꎬ等.某无刷励磁机通风冷却数值模拟研究[Ｊ].电机与控制学报ꎬ２０１６ꎬ２０(６):２６.ＬＵＹｉｐｉｎｇꎬＺＨＡＮＧＤｏｎｇｘｕｅꎬＳＵＮＢｏꎬｅｔａｌ.Ｎｕｍｅｒｉｃａｌｓｉｍｕｌａ￣ｔｉｏｎｏｆｖｅｎｔｉｌａｔｉｏｎｃｏｏｌｉｎｇｓｙｓｔｅｍｆｏｒｂｒｕｓｈｌｅｓｓｅｘｃｉｔｅｒ[Ｊ].ＥｌｅｃｔｒｉｃＭａｃｈｉｎｅｓａｎｄＣｏｎｔｒｏｌꎬ２０１６ꎬ２０(６):２６.[２２]㊀温嘉斌ꎬ郑军ꎬ于喜伟.ＹＫＫ中型高压异步电动机换热分析与冷却器优化[Ｊ].电机与控制学报ꎬ２０１５ꎬ１９(９):３４.ＷＥＮＪｉａｂｉｎꎬＺＨＥＮＧＪｕｎꎬＹＵＸｉｗｅｉ.ＨｅａｔｔｒａｎｓｆｅｒａｎａｌｙｓｉｓａｎｄｃｏｏｌｅｒｏｐｔｉｍｉｚａｔｉｏｎｏｆＹＫＫｍｅｄｉｕｍｓｉｚｅｈｉｇｈｖｏｌｔａｇｅａｓｙｎ￣ｃｈｒｏｎｏｕｓｍｏｔｏｒ[Ｊ].ＥｌｅｃｔｒｉｃＭａｃｈｉｎｅｓａｎｄＣｏｎｔｒｏｌꎬ２０１５ꎬ１９(９):３４.[２３]㊀孟大伟ꎬ何金泽ꎬ夏云彦ꎬ等.箱式ＹＪＫＫ紧凑型中型高压电动机全域流体预测[Ｊ].电机与控制学报ꎬ２０１２ꎬ１６(１２):６６.ＭＥＮＧＤａｗｅｉꎬＨＥＪｉｎｚｅꎬＸＩＡＹｕｎｙａｎ.Ａｌｌ￣ａｒｏｕｎｄｆｌｕｉｄｆｏｒｅｃａｓｔｒｅｓｅａｒｃｈｏｆｔｈｅｃｏｍｐａｃｔｍｅｄｉｕｍｓｉｚｅｈｉｇｈｖｏｌｔａｇｅｍｏｔｏｒ[Ｊ].Ｅｌｅｃ￣ｔｒｉｃＭａｃｈｉｎｅｓａｎｄＣｏｎｔｒｏｌꎬ２０１２ꎬ１６(１２):６６.(编辑:刘琳琳)５５第４期于喜伟等:正压型防爆电机吹扫过程多组分瞬态浓度场分析。

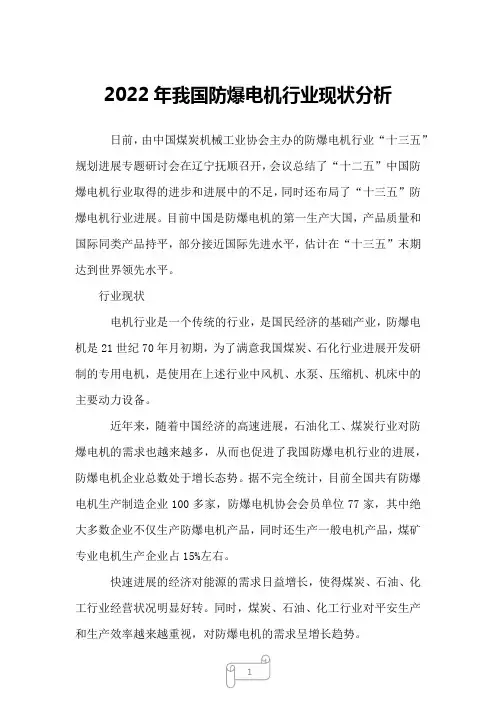

2022年我国防爆电机行业现状分析
