PID控制器的参数整定

PID控制器的参数整定PID控制器是一种常用的闭环控制器，可以根据系统的输入和输出之间的误差来调整控制器的参数，从而实现对系统的稳定控制。

PID控制器的参数整定是指确定控制器的比例系数Kp、积分时间Ti和微分时间Td的过程。

下面将详细介绍PID控制器的参数整定方法和相关的考虑因素。

一、参数整定方法：1.经验整定法：根据经验将控制器的参数进行初步设定。

经验整定法通常通过试验或先验知识来确定参数，根据具体的应用场景不断调整，以达到较好的控制效果。

该方法常用与简单的控制系统或者无法获得系统数学模型的情况下。

2. Ziegler-Nichols整定法：Ziegler-Nichols整定法是一种基于试验的整定方法。

该方法首先暂时关闭积分和微分控制，只调整比例控制系数Kp，使系统达到临界稳定状态。

然后测量临界增益Ku和临界周期Pu，根据不同类型的控制系统（比例型、积分型和微分型），采用不同的参数整定公式确定Kp、Ti和Td的初始值，再根据系统的实际响应实时调整。

3. Ziegler-Nichols改进整定法（Chien-Hrones-Reswich法）：该方法是对Ziegler-Nichols整定法的改进，可以更精确地测定控制器参数。

该方法同样通过测量系统的临界增益Ku和临界周期Pu，但是对参数的计算公式进行了修正，提高了参数整定的准确性。

4. 极点配置法（Pole Placement）：极点配置法是一种基于系统数学模型的整定方法。

通过分析系统的传递函数，确定控制器的极点位置，从而使系统的闭环响应满足所需的性能指标。

该方法需要对系统的数学模型有较详细的了解，适用于相对复杂的控制系统。

5.自整定法：自整定法是一种自动寻优的整定方法，常用于智能控制器中。

该方法通过观察系统的动态性能，通过迭代寻找最优的参数组合。

自整定法通常采用优化算法（如遗传算法、粒子群算法等）来最优参数，在一定的性能和收敛速度之间进行权衡。

二、参数整定的考虑因素：1.系统的稳定性：控制器的参数整定应确保系统的闭环响应稳定。

参数整定方法

1。

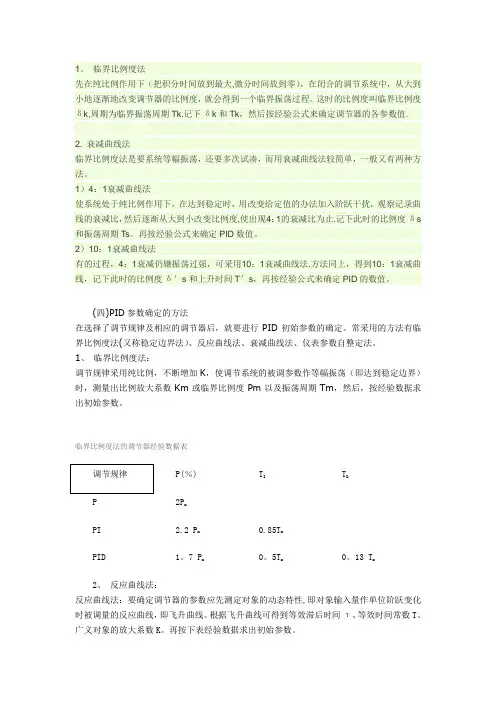

临界比例度法先在纯比例作用下（把积分时间放到最大,微分时间放到零），在闭合的调节系统中，从大到小地逐渐地改变调节器的比例度，就会得到一个临界振荡过程。

这时的比例度叫临界比例度δk,周期为临界振荡周期Tk.记下δk和Tk，然后按经验公式来确定调节器的各参数值.2. 衰减曲线法临界比例度法是要系统等幅振荡，还要多次试凑，而用衰减曲线法较简单，一般又有两种方法。

1）4：1衰减曲线法使系统处于纯比例作用下，在达到稳定时，用改变给定值的办法加入阶跃干扰，观察记录曲线的衰减比，然后逐渐从大到小改变比例度,使出现4：1的衰减比为止.记下此时的比例度δs 和振荡周期Ts。

再按经验公式来确定PID数值。

2）10：1衰减曲线法有的过程，4：1衰减仍嫌振荡过强，可采用10：1衰减曲线法.方法同上，得到10：1衰减曲线，记下此时的比例度δ＇s和上升时间T＇s，再按经验公式来确定PID的数值。

(四)PID参数确定的方法在选择了调节规律及相应的调节器后，就要进行PID初始参数的确定。

常采用的方法有临界比例度法(又称稳定边界法）、反应曲线法、衰减曲线法、仪表参数自整定法。

1、临界比例度法：调节规律采用纯比例，不断增加K，使调节系统的被调参数作等幅振荡（即达到稳定边界）时，测量出比例放大系数Km或临界比例度Pm以及振荡周期Tm，然后，按经验数据求出初始参数。

临界比例度法的调节器经验数据表P(％)T I T DP2P mPI 2.2 P m0.85T mPID1。

7 P m0。

5T m0。

13 T m2、反应曲线法：反应曲线法：要确定调节器的参数应先测定对象的动态特性,即对象输入量作单位阶跃变化时被调量的反应曲线，即飞升曲线。

根据飞升曲线可得到等效滞后时间τ、等效时间常数T、广义对象的放大系数K。

再按下表经验数据求出初始参数。

反应曲线法的调节器经验数据表P（%）T I T DP Kτ/TPI1。

1 Kτ/T3。

3τPID0.85Kτ/T2τ0。
