固体废物破碎产物破碎
固体废物的压实、破碎及分选
干式破碎
机械能破碎：利用破碎工具如齿 板、锤子、钢球
非机械能破碎：利用电能、热能等， 如低温破碎、热力破碎、减压破碎及 超声波破碎
二、破碎的方法
(a)压碎 (b) 劈碎 (c) 折断 (d) 磨剥
（e）冲击破碎
常见的机械能破碎方法
三、常用的破碎设备
锤式、冲击式、剪切、鄂式、辊式破碎机和粉磨机
（1）锤式破碎机
三、常用的破碎设备
（3）鄂式破碎机：有简摆和复摆两种。
适用于坚硬和中硬物料的破碎。
可动鄂板
心轴
飞轮
机架
破碎齿 板
前推力板
偏心轴
连 杆
后推力板 拉杆 弹簧
简单摆动颚式破碎机1、2、3
三、常用的破碎设备
飞轮
偏心转动轴
固定鄂板
可动鄂板
机架
弹簧
破碎齿板
肘板
复杂摆动颚式破碎机
三、常用的破碎设备 其它破碎设备
2021/8/9
二、压实比
➢压实比——固体废物经过压实处理后，体积 减小的程度。
➢一般压实处理的压实比为3～5。生活垃圾经 一般压实处理后，体积可减少60% ～70% 。同时采用破碎和压实两种技术可使压实比 增加到5～10。
2021/8/9
三、压实设备
2021/8/9
三、压实设备
ቤተ መጻሕፍቲ ባይዱ
破碎杆
装料室
压面
水平压实器结构图
三、压实设备
压头 2
3
压头
三向联合压实器具有
三个互相垂直的压
头。废物被置于容
器单元后，依次启
动压头1、2、3，逐
渐缩小废物体积，
最终将废物压实成
一致密的块体，块
固体废物处理与处置名词解释
一、名词解释：1、固体废物：固体废物，是指在生产、生活和其他活动中产生的丧失原有利用价值或者虽未丧失利用价值但被抛弃或者放弃的固态、半固态和置于容器中的气态的物品、物质以及法律、行政法规规定纳入固体废物管理的物品、物质。
2、固体废物污染环境防治法：根据《中华人民共和国固体废物污染环境防治法》中给出的定义，固体废物是指在生产建设、日常生活和其他活动中产生的污染环境的固态、半固态废弃物质。
2、固体废物处理：通常是指通过物理、化学、生物、物化及生化方法把固体废物转化为适于运输、贮存、利用或处置的过程。
3、固体废物处置：是指将固体废物焚烧或用其他改变固体废物的物理、化学、生物特性的方法，达到减少已产生的固体废物数量、缩小固体废物体积、减少或者消除其他危害成分的活动；或者将固体废物最终置于符合环境保护规定要求的场所或者设施并不再回取的活动。
4、城市生活垃圾：在城市居民日常生活中或为城市日常生活提供服务的活动中产生的固体废物以及法律、行政法规规定视为城市生活垃圾的固体废物。
5、危险废物：危险废物是被列入国家危险废物名录或者被国家危险废物鉴定标准和鉴定方法认定的具有危险性的废物。
2、固体废物的“三化”原则：指无害化、减量化和资源化。
3、破碎：指利用外力克服固体废物质点间的内聚力而使大块固体废物分裂成小块的过程。
4、“全过程管理”：指从固体废物的产生、收集、运输、贮存、处理到最终处置的整个过程及各个环节都实行控制管理和开展污染防治，包括固体废物产生的管理、收集系统管理、运输管理、贮存管理、处理与处置管理。
5、分选：固体废物的分选简称废物分选，目的是将其中可回收利用的或不利于后续处理、处置工艺要求的物料分离出来。
废物分选是根据物质的粒度、密度、磁性、电性、光电性、摩擦性、弹性以及表面润湿性的不同而进行分选的。
6、压实：压实又称压缩，用机械方法增加固体废物聚集程度，增大容重和减少固体废物表观体积，是提高运输与管理效率的一种操作技术。
固体废物的破碎PPT教学课件
一、低温破碎 ——汽车轮胎、电器、电线等
1、低温破碎原理和流程
•部分固体废物常温下难破碎，低温变脆
•不同的物质脆化温度不同——选择性破碎
制冷剂：
——对象限于常温难破碎的废物：橡胶、塑料
工艺流程
图3-19
与常温破碎比：动力消耗减至1/4以下，噪声降低 4dB，震动减轻1/4—1/5
2、低温破碎的应用
2）Hazemagsa型冲击式破碎机图3-12
2、冲击式破碎机的特点和应用 •破碎比大，适应性强、构造简单、尺寸小，操作方 便、易维护 •用于中等硬度、软质、韧性及纤维状固体废物
（水泥、建材、化工、玻璃等）
4、剪切式破碎机
通过固定刀和可动刀之间的齿合作用，将固体废物切开、 割裂
特别适合破碎低二氧化硅含量的松散物料
3.25
18.5
Hale Waihona Puke 3.36306.5
55
11.7
55
10.3
55
12
55-75
15.5
55-75
14.3
55-75
14.8
110
28
110
30
110
31
（三） 颚式破碎机的特点及应用
图3-5
1、机构简单、坚固、维护方便、高度小、工作可 靠
2、应用 破碎坚硬，中硬度 腐蚀性强的废物
2 、锤式破碎机
1、分类（图3-8） •单转子锤式破碎机：可逆式、不可逆式
固体废物的机械强度：抵抗破碎的阻力 通常：抗压，抗拉，抗剪，抗弯强度。
➢ 抗压强度：>250MPa 坚硬固废，,<40MPa 软固废 ➢ 与废物颗粒粒度——粒度小的机械强度大
三 破碎方法 干式，湿式，半湿式破碎
第二章.固体废物的预处理
思考题：固体废物选择破碎机类型时应考虑哪些因素？ 所需要的破碎能力； 固体废物的性质（如破碎特性、硬度、密度、形 状、含水率等）和颗粒的大小； 对破碎产品粒径大小，粒度组成、形状的要求；
供料方式；
安装操作场所情况等。
五、破碎比、破碎段与破碎流程 （1） 破碎比 破碎比=原废物粒度／破碎后废物粒度 破碎比表示废物粒度在破碎过程中减小的倍数 表示方法有两种： 极限破碎比（在工程上常用）
低温破碎流程
液 氮 废物 预冷装置 液 氮 浸没冷却装置
分 选
皮带运输机
高速冲击破碎
低温破碎工艺流程图
低温破碎的优点 1、破碎后的同一种物料均匀，尺寸大体一致， 形状好，便于分离利用； 2、复合材料经过低温破碎后，分离性能好，资 源的回收率和回收的材质的纯度都比较高；并且 很容易分离出混在其中的非塑料物质； 3、使用的冷媒一般采用无毒无味无爆炸性液氮， 并且原料易得到； 4、对于极难破碎的并且塑性极高的氟塑料废物， 采用液氮低温破碎，能够获得碎块和高分散度的 粉末。
i i1i2i3in
破碎段数越多，破碎流程就越复杂，工程投资相对增 加，因此，在可能的条件下，应尽量采用一段或两段 破碎流程。

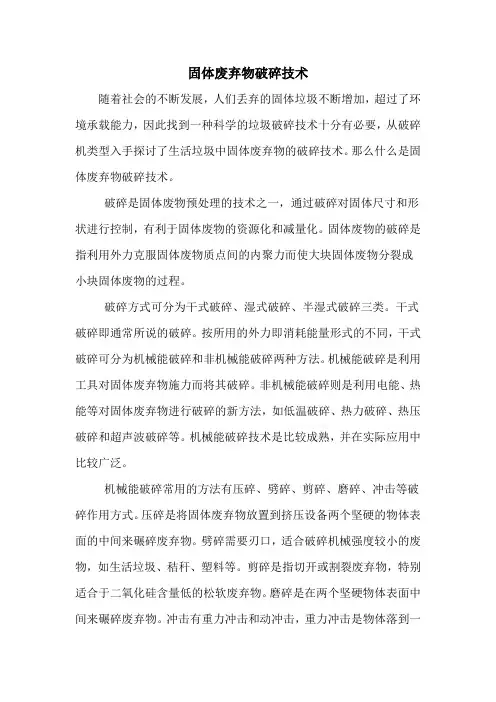

固体废弃物破碎技术
固体废弃物破碎技术随着社会的不断发展，人们丢弃的固体垃圾不断增加，超过了环境承载能力，因此找到一种科学的垃圾破碎技术十分有必要，从破碎机类型入手探讨了生活垃圾中固体废弃物的破碎技术。
那么什么是固体废弃物破碎技术。
破碎是固体废物预处理的技术之一，通过破碎对固体尺寸和形状进行控制，有利于固体废物的资源化和减量化。
固体废物的破碎是指利用外力克服固体废物质点间的内聚力而使大块固体废物分裂成小块固体废物的过程。
破碎方式可分为干式破碎、湿式破碎、半湿式破碎三类。
干式破碎即通常所说的破碎。
按所用的外力即消耗能量形式的不同，干式破碎可分为机械能破碎和非机械能破碎两种方法。
机械能破碎是利用工具对固体废弃物施力而将其破碎。
非机械能破碎则是利用电能、热能等对固体废弃物进行破碎的新方法，如低温破碎、热力破碎、热压破碎和超声波破碎等。
机械能破碎技术是比较成熟，并在实际应用中比较广泛。
机械能破碎常用的方法有压碎、劈碎、剪碎、磨碎、冲击等破碎作用方式。
压碎是将固体废弃物放置到挤压设备两个坚硬的物体表面的中间来碾碎废弃物。
劈碎需要刃口，适合破碎机械强度较小的废物，如生活垃圾、秸秆、塑料等。
剪碎是指切开或割裂废弃物，特别适合于二氧化硅含量低的松软废弃物。
磨碎是在两个坚硬物体表面中间来碾碎废弃物。
冲击有重力冲击和动冲击，重力冲击是物体落到一个硬表面上，在自重作用下废弃物被撞碎的过程;动冲击是指废弃物碰到一个比其硬的快速旋转的表面进行破碎。
一般的破碎机同时兼有多种破碎方法，通常是破碎机的组件与要被破碎的物料间多种作用力混合作用。
机械能破碎技术在处理固体废弃物方面比较成熟，并在很多垃圾处理技术中得到应用。
固体废弃物的机械强度特别是废弃物的硬度，直接影响到破碎方法的选择。
对于脆性的废弃物宜采用劈碎、冲击、挤压破碎等;对于柔韧性废弃物宜利用其低温变脆的性能而有效地破碎，或是采用剪切、冲击破碎和磨碎;而当废弃物体积较大不能直接将其放置到破碎机时，需先将其切割到可以放入破碎机装料口的尺寸，再送入破碎机内;对于含大量废纸的城市垃圾，近年来国外已采用半湿式和湿式破碎。
03讲义固体废物的破碎与细磨
03讲义固体废物的破碎与细磨第三学习单元第三学习单元（6 课时）：固体废物的破碎和细磨3.1 固体废物的破碎，破碎、机械强度、机械能破碎⽅法3.2 固体废物的细磨，细磨的原理与⽅法、细磨设备3.3 固体废物的低温破碎本学习单元的重点和难点：固体废物的破碎⽅法及设备固体废物低温破碎的原理及⽅法3.1固体废物的破碎3.1.1导⾔1、为什么要学习本单元？让⼤家了解破碎的定义与⽬的、固体废物的机械强度的概念和破碎⽅法、破碎⽅法的选择、破碎产物的特性表⽰法、细磨原理和⽅法。
2、本单元学习内容破碎的定义、⽬的，机械强度的概念、机械能破碎⽅法、破碎⽅法的选择，破碎⽐、破碎段、破碎流程、破碎产物的特性表⽰法，破碎机械、细磨的概念、原理和⽅法，低温破碎、湿式破碎。
3、学习⽬标掌握破碎的定义与机械强度的概念，了解破碎机的类型和特点；掌握固体废物破碎的基础理论；了解固体废物破碎的基本⽅法。
3.1.2破碎的基础理论1、破碎的定义通过外⼒克服固废破坏物体点间内聚⼒使⼤块分裂为⼩块即破碎，进⼀步分裂为细粉即磨碎。
2、破碎的⽬的和意义有利于三化处理。
固体废物经破碎之后，尺⼨减⼩，粒度均匀，有助于固体废物的焚烧、堆肥和资源化利⽤处理；固体废物经破碎之后，体积减⼩，容重和密实性增加，便于运输、压缩、贮存和⾼密度填埋及⼟地还原利⽤等；固体废物经破碎之后，有助于不同组分单体分选与回收利⽤。
3、固体废物的机械强度和破碎⽅法（1）机械强度的概念固体废物的机械强度是指固体废物抗破碎的阻⼒。
通常⽤静载下测定的抗压强度、抗拉强度、抗剪强度和抗弯强度来表⽰。
抗压强度>抗剪强度>抗弯强度>抗拉强度。
抗压强度>250MPa坚硬固体废物；40-250MPa中硬固体废物；<40MPa软固体废物。
（2）固体废物的机械强度机械强度的表征-莫式硬度在实际⼯程中，鉴于固体废物的硬度在⼀定程度上反映被破碎的难易程度，因⽽可以⽤废物的硬度表⽰其可碎性。
固体废物处理与处置固体废物破碎-课件
二、固体废物的机械强度和破碎方 法
• （一）固体废物的机械强度
• 固体废物的机械强度是指固体废物抗破碎 的阻力。通常用静载下测定的抗压强度、 抗拉强度、抗剪强度和抗弯强度来表示。 其中抗压强度最大，抗剪强度次之，抗弯 强度较小，抗拉强度最小。一般以固体废 物的抗压强度为标准来衡量。抗压强度大 于250Mpa者为坚硬固体废物；40-250Mpa 者为中硬固体废物；小于40Mpa者为软固 体废物。
固体废物处理与处置
第三章 固体废物破碎
第三章 固体废物破碎
• 第一节 破碎的基础理论
• 利用外力克服固体废物质点间的内聚力而 使大块固体废物分裂成小块的过程称为破
碎。
• 使小块固体废物颗粒分裂成细粉的过程称 为磨碎 。
一、破碎的目的
• 1、使固体废物的容积减小，便于运输和贮存。 • 2、为固体废物的分选提供所要求的入选粒度，以便有效
一、颚式破碎机
• 颚式式和冲击式破碎机
三、剪切式破碎机
四、辊式破碎机
五、球磨机
• 球磨机的应用：磨碎在固体废物处理与利 用中占有重要地位。对于矿业废物和工业 废物尤其是这样。
第三节 低温破碎与湿式破碎
• （一）低温破碎原理和流程 • 对于在常温下难以破碎的固体废物如汽车
• 湿式破碎具有以下优点： • A使含纸垃圾变成均质浆状物，可按流体处理； • B不孽生蚊蝇、无恶臭、卫生条件好； • C噪声低、无发热、爆炸、粉尘等危害； • D适用于回收垃圾中的纸类、玻璃及金属材料等。
三、半湿式选择性破碎分选
• 半湿式选择性破碎分选是利用城市垃圾中 各种不同物质的强度和脆性的差异，在一 定湿度下破碎成不同粒度的碎块，然后通 过不同筛孔加以分离的过程。由于该过程 是在半湿状态下，通过兼有选择性破碎和 筛分两种功能的装置中实现的，因此，把 这种装置称为半湿式选择性破碎分选机。
固体废物破碎处理
应用：矿业废物、工业废物。如煤矸石生产水泥、 砖瓦；回收有色金属、制造铁粉，生产铸石等。
环境学院：固体废物处理与处置
5.7 振动磨
环境学院：固体废物处理与处置
环境学院：固体废物处理与处置
环境学院：固体废物处理与处置
环境学院：固体废物处理与处置
案例
例：现有粒径约为10cm的一块块状矿石样品， 请问需采用什么样的破碎（粉碎）机械设备来 制备粒径小于200目（74微米）的粉末状化学分 析样品。 方案：人工锤击方式破碎至粒径小于1cm细块样 品 →样品分成两份，一份作为主样，进一步粉碎 后作为测试样品，另一分作为副样备存 →主样采用“振动磨”，磨成粒度约为80目左 右的细砂状样品 →主样再采用“行星式球磨机”，粉碎至所需 粒度样品。
固体废物破碎处理
破碎概念
利用人力或机械等外力的作用，破坏固体废物质点间的 内聚力和分子间作用力而使大块固体废物破碎成小块的 过程为破碎； 使小块固体废物颗粒分裂成细粉的过程 称为磨碎。
环境学院：固体废物处理与处置
1、破碎的目的
使固体废物的容积减小，便于运输和贮存； 便于有效地回收固体废物中的某成分； 提高焚烧、热分解、熔融等作业的稳定性和热效率； 在进行填埋处置时，可提高压实密度，可加快复土 还原； 防止粗大、锋利的固体废物损坏分选、焚烧和热解 等设备或炉堂。
环境学院：固体废物处理与处置
2、破碎方法
按破碎固体废物所用的外力，即消耗能量的形式可 分为：
机械能破碎 非机械能破碎
环境学院：固体废物处理与处置
2.1 机械能破碎
环境学院：固体废物处理与处置
机械能破碎是对固体废物施力而将其破碎。包括：
冲击破碎 挤压破碎 剪切破碎 摩擦破碎 ……
4固体废物的压实破碎和分选
体积排率也即处理率，它等于压头每次压入容器的可压缩废物体积与每小时机器的 循环次数之积。通常要根据废物产生率来确定。 6．压实器与容器匹配
单纯破碎工艺
带预先筛分破碎工艺
带检查筛分破碎工艺
带预先筛分和检查筛分破碎
图3‐5 破碎基本工艺流程 工艺
4.2.3
固体废物破碎设备
剪切破碎机 Von Roll型往复式
Lincle‐mann型 旋转剪切式
冲击式破碎机 Universa型 Hazemag型
粉磨机 球磨机 自磨机
常见破 碎设备
颚式破碎机 简单摆动式 复杂摆动式 综合摆动式
属机加工过程的车削物经过压碎机挤压破碎，废物的尺寸会更小，更均匀， 使铲运机装卸更加经济方便，压碎的切屑或边角料的体积仅为原体积的1／ 3～1／5，既降低了运输费用，又减少了废物的贮存空间。此外，还可将压碎 物装入离心机，借助离心作用将其它的油分甩出回收。
压碎机有环式和锤式两种。 环式压碎机的剪切面大，适于金属切屑的破碎处理； 锤式破碎机适于金属边角料的破碎处理，可把废物尺寸破碎得很小。
第4章 固体废物的压实、破碎和分选技术
含水率超过90%的 固体废物,必须脱水 减容,以便于包装、 运输与资源化利用
4 浓缩脱水
用机械方 1 压实
法增加固 体废物聚集 程度，增大容重减少表 观体积，提高运输与管 理的一种操作技术。具 有减容和预稳定的作用
将固体废物中各种可回收 利用废物或不利于后续处 理工艺要求的废物组分采
城市生活垃圾处理与处置实践教程
本实验教程摘抄自《城市生活垃圾处理与处置实践教程》主编刘丹李启彬西南交通大学出版社实验一固体废物的破碎实验一、实验目的1.了解固体废物破碎的目的和颚式破碎机的工作原理；2.掌握固体废物破碎效果的评价计算方法。
二、实验原理1、破碎的目的固体废物破碎是利用外力克服固体废物质点间的内聚力而使大块固体废物分裂成小块的过程。
磨碎是使小块固体废物颗粒分裂成细粉的过程。
固体废物经破碎和磨碎后，粒度变得小而均匀，其目的如下：⑴使固体废物的容积减小，便于运输和贮存；⑵为固体废物的分选提供所要求的入选粒度，以便有效地回收固体废物种某种成分；⑶使固体废物的比表面积增加，提高焚烧、热分解、熔融等作业的稳定性和热效率；⑷为固体废物的下一步加工做准备；⑸用破碎后的生活垃圾进行填埋处置时，压实密度高而均匀，提高填埋场的利用效率；⑹防止粗大、锋利的固体废物损坏分选、焚烧和热解等设备或炉膛。
2、破碎比在破碎过程中，原废物粒度与破碎后产物粒度的比值称为破碎比。
破碎比表示废物粒度在破碎过程中减小的倍数，即表示废物被破碎的程度。
在工程设计中，常采用废物破碎前的最大粒度（D ma x）与破碎后的最大粒度（d ma x）之比来计算破碎比。
这一破碎比称为极限破碎比。
通常，根据最大物料直径来选择破碎机给料口的宽度。
maxmax d D i 破碎产物的最大粒度废物破碎前最大粒度= 在科研理论研究中破碎比常采用废物破碎前的平均粒度（D c p ）与破碎后的平均粒度（d c p ）之比来计算。
cp cpd D i 破碎产物的平均粒度废物破碎前平均粒度=这一破碎比称为真实破碎比，能较真实的反映废物的破碎程度。
3、颚式破碎机破碎固体废物常用的破碎机类型有颚式破碎机、冲击式破碎机、辊式破碎机、剪切式破碎机、球磨机及特殊破碎设备等。
本实验采用的是颚式破碎机。
颚式破碎机出现于1858年。
它虽然是一种古老的破碎设备，但是由于具有构造简单、工作可靠、制造容易、维修方便等优点，所以至今仍获得广泛应用。
固体废物处理与资源化实验
实验设备
01
好氧堆肥装置
02
实验步骤
03
堆肥过程
04
生物降06
实验五 固体废物的好氧堆肥实验
堆肥过程
02
每天充分搅拌两次，并留出3~5个气孔，通风3~5min
04
实验步骤
01
称取15kg厨余垃圾，3kg锯木屑，混合均匀后装入堆肥装置中
03
每天测量其温度两次，记录下其温度变化，直至堆肥腐熟
实验目的 掌握垃圾好氧堆肥的基本流程 掌握堆肥影响因素在实际操作过程的控制方法 实验原理 堆肥原理 条件：有氧 过程：好氧微生物对有机废物的吸收、氧化、分解的生化过程 产物：堆肥 生物降解度测定原理 利用硫酸和重铬酸钾迅速混合时所产生的热来氧化有机质，剩余重铬酸钾用硫酸亚铁来滴定，从所消耗的重铬酸钾量来计算有机碳的含量
实验原理
4
操作温度为20℃、热量仪中水体积一定、水纯度稳定的条件下，C为常数，氧弹热量仪系统的热容量是固定的，当可燃垃圾燃烧发热时，会引起热量仪中水温变化（Δt），通过探头而得到垃圾的发热量。
实验二 垃圾的热值测定
实验设备
氧弹式热量计
实验步骤
启动电脑及氧弹热量仪，按屏幕提示，从内桶中慢慢加注蒸馏水或去离子水，让内桶水位保持在2/3水位左右，直至屏幕提示“将溢水口打开”，放置24h使水温与室温平衡
仪器预热30min
实验二 垃圾的热值测定
2
1
实验步骤
装好氧弹头，放入自动桶内待测
数据记录及处理
称取待测样0.3000~1.5000g，放入燃烧锅内，装好点火丝
在电脑软件中设置好参数后，开始测定
测试完毕后，读数即可
4
3-第三章 固体废物的破碎
2、冲击式破碎机
结构：有冲击板（与锤式破碎机相比）P60 特点：具有破碎比大、适应性强、构造简单、外形尺度小、 操作方便、易于维护等特点。
三、剪切式破碎机
工作原理：通过固定刀和可动刀之间的齿合作用，将固体废 物切开或割裂成适宜形状或尺寸，特别适合破碎低二氧化硅 含量的松散物料。
四、辊式破碎机
热力破碎 低温破碎 劈碎 冲击破碎 剪切破碎 磨剥破碎 挤压破碎
半湿式破碎
一般的破 碎机兼有 多种破碎 方法，通 常是破碎 机的组件 与物料及 物料间多 种力综合 作用的结 果
3、破碎方法选择：依据废物的机械强度，特别 是废物的硬度而定。
坚硬废物(如废石、废渣)：挤压、劈裂、冲击、磨碎等； 柔韧性废物：剪切、冲击、磨碎或者低温破碎 脆性废物：冲击、劈碎等 含有大量废纸的城市垃圾：湿式或半湿式破碎。
作业
p90：1、2、3
颚式破碎机 特点：结构简单、坚固、维护方便、高度小、工作可靠等。 应用：用于破碎强度及韧性高、腐蚀性强的固体废物。即 可用于粗碎，也可用于中、细碎。 如：煤矸石作为沸腾炉燃料、制砖和水泥原料时的破碎。
二、锤式和冲击式破碎机
1.锤式破碎机
1.锤式破碎机
锤式破碎机
按转子数目分：
（1）单转子锤式破碎机（只有一个转子） （2）双转子（有两个作相对回转的转子） 可逆式：转子可两个方向转动 不可逆式：转子只能一个方向转动 转子组成：主轴、圆盘、销轴和锤子组成，（锤子 可是固定的也可是摆动的）
单转子破碎机根据转子的旋转方向分：
目前普遍采用可逆式单转子锤式破碎机.
锤式破碎机
工作原理: 固体废物自上部给料口给入机内，立即遭受高速旋转 的锤子的打击、冲击、剪切、研磨等作用而被破碎。 在转子下部设有筛板，破碎物料中小于筛孔尺寸的细 粒通过筛板排出，大于筛孔尺寸的粗粒被阻留在筛板 上并继续受到锤子的打击和研磨，最后通过筛板排出。 (转子转速约1000r/min） 应用： 破碎中等硬度且腐蚀性弱的固体废物。
固体废物破碎与筛选实验报告
固体废物破碎与筛选实验报告哎呀，今天咱们要聊聊这个固体废物破碎和筛选的实验报告，说实话一开始我也没太搞明白什么破碎筛选的事，心想是不是做个大扫除呢？结果一看，原来是让我们研究废物的“命运”！是不是有点小惊讶，没错，这项实验虽然听起来有点枯燥，实际上非常有意思，弄清楚废物怎么变废为宝，也能帮助我们更好地理解环境保护的重要性。
说实话，听上去似乎是大人们才会干的事，但你一进去实验室，就会发现这事儿比你想象的有意思多了。
咱得从“破碎”说起。
你可能会想，废物不就是丢了就完了吗，干嘛还要给它们“破碎”？哎，说白了就是把那些大块头的垃圾分解成更小、更容易处理的部分。
就像你吃不下一个大西瓜，你会把它切成小块，分着吃一样。
实验中，咱们用的是一种破碎机，哦，这玩意儿看上去像是个巨大的榨汁机，不过它不是榨果汁，而是把废料像石头、木材、塑料这些大块物料给打得细碎成小颗粒。
哈哈，听起来是不是像是在虐待废物？但它有很大的作用：一方面，分解成小颗粒后，废物更容易分类；另一方面，它还能提高后续处理的效率。
试想你要分辨一块木头和一块塑料，打碎之后它们的形态就不一样了，能一眼看出哪里是哪里。
你知道吗，这一过程不仅仅是单纯的打碎，它还需要掌握一定的技巧。
比如说，不是所有的废物都能一下子给“砸”成小块。
有些特别硬的物质比如说陶瓷，简直比石头还硬，普通的机器根本不管用。
我们得调节机器的速度和力度，找到最合适的方式。
而且还得防止破碎时产生太多热量，因为过热的话，材料就可能发生化学反应，搞得一团糟。
听起来有点复杂，但做起来还挺有成就感的，尤其是看到那些大块头的废物被我们一一“制服”，心里还挺得意的。
接下来就是筛选了，筛选这事儿就有点像挑选水果一样，得把好果子挑出来，坏的丢一边。
筛选呢，通常是通过筛网来进行的。
想象一下，咱们就像是在用筛子筛沙子，筛出来的就是那些适合后续处理的小颗粒，筛不出来的东西自然就得被丢掉。
筛选不仅仅是“过筛子”那么简单，它还讲究技巧。
06固体废物的破碎和筛分
《环工综合实验（2）》（固体废物的破碎和筛分实验）实验报告专业环境工程班级环工0902姓名王健指导教师余阳成绩东华大学环境科学与工程学院实验中心二0一二年四月实验题目固体废物的破碎和筛分实验实验类别综合实验室学院楼2141 实验时间2012年 4 月27 日13:00时~ 16:20 时实验环境温度: 21.4℃相对湿度:53 % 同组人数4人（王玉佳、马莉、孙扬雨、王玥力）承诺人签名目录一、实验目的 (3)二、实验原理 (3)（一）破碎 (3)（二）粉碎 (4)（三）筛分 (4)三、实验仪器设备及试剂 (5)（一）颚式破碎机 (6)（二）粉磨机 (8)（三）球磨机 (10)（四）电动筛分机 (11)四、实验步骤 (13)六、实验记录及原始数据 (16)七、数据处理及结论 (17)（一）目测分析 (17)（二）数据分析 (18)八、思考题 (19)一、实验目的固体废物的破碎、粉磨和筛分是固体废物处理的常用方法，通过破碎、粉磨和筛分实验，掌握固体废物破碎、粉磨、筛分过程，计算破碎、粉磨后不同粒径范围内的固体废物所占的百分数。
二、实验原理利用破碎、粉磨工具对固体废物施力而将其粉碎，所得产物根据粒度的不同，利用不同筛孔尺寸的筛子将物料中小于筛孔尺寸的细物粒透过筛面，大于筛孔尺寸的粗物粒留在筛面上，从而完成粗、细分离的过程。
（一）破碎1.破碎的定义利用外力克服固体废物点间的内聚力而使大块固体废物分裂成小块的过程称为破碎。
破碎是所有固体废物处理方法的必不可少的预处理工艺，是后续处理与处置必须经过的过程。
2.破碎的目的（1）减容。
便于运输和储存。
（2）为分选提供所要求的入选粒度。
（3）增加比表面积，提高焚烧、热分解、熔融等作业的稳定性和热效率。
（4）若下一步需进行填埋处置时，破碎后压实密度高而均匀，可加快复土还原。
（5）防止粗大、锋利的固体废物损坏分选等其他设备。
3.破碎机分类破碎机按照大类可分为医用破碎机和矿业破碎机。
固体废物的破碎方法的主要原理和主要功能
固体废物的破碎方法的主要原理和主要功能固体废物破碎方法的主要原理是利用力学加工原理，通过外力的作用将固体废物进行破碎、粉碎或者细化，使废物体积减小，便于储存、运输和利用。
主要功能包括废物体积减小、资源回收利用、环境污染控制等。
破碎方法的主要原理是通过外力对固体废物进行冲击、剪切、挤压等加工过程，破碎废物中部分共价键和物理键，使废物内部结构改变，废物颗粒间的键断裂，达到粉碎的目的。
破碎方法可以应用于各种类型的固体废物，如铁皮、废旧家电、废纸板、废塑料等。
主要功能之一是废物体积减小。
固体废物在物理形态上一般呈现为颗粒状或块状，破碎方法能将大块或大颗粒废物破碎成较小的颗粒或细粉，从而有效地减小废物体积。
体积减小有利于储存、运输和处理废物，并能节约存储空间和运输成本。
其次，破碎方法可以促进废物资源回收利用。
通过破碎方法对废物进行粉碎和细化，可以更好地分离各种废物组分，如弃置料中的有用金属、塑料等资源。
这些资源可以进行再加工、回收利用，实现资源循环利用和废物资源化的目标。
破碎方法还具备环境污染控制的功能。
卫生填埋场在填埋前需要将垃圾进行破碎，以降低填埋垃圾的体积，减少填埋土地的需求，较好地控制了填埋场土地占用。
而对于有机废物，通过破碎方法可以促进废物的生物分解过程，加速垃圾中有机物的降解，减少焚烧过程中的有机废物排放。
同时，粉碎均匀的固体废物在燃烧过程中有利于提高燃烧效率，减少燃烧的排放物。
此外，破碎方法还可以使废物便于处理。
例如，在回收领域，对于废塑料、废纸板等可回收废物，通过破碎方法将其破碎成均匀颗粒，可以更方便地进行后续再加工、回收和利用。
对于其他一些需要处理的废物，如有毒废物、有害废物等，破碎方法可以使废物更容易进行处理和处置。
总之，固体废物的破碎方法主要是通过力学加工原理，将废物进行粉碎、破碎或细化，从而实现废物体积的减小、资源回收利用、环境污染控制和废物处理的功能。
这些方法具有广泛的应用领域和市场前景，可以推动废物处理和资源循环利用的发展。
3 压实和破碎 3章固体废物预处理..
极限破碎比 真实破碎比
破碎段：固体废物每经过一次破碎机或磨碎机称为 一个破碎段。
多次（段）破碎总破碎比计算：
i i1 i2 i3 in
（五）破碎工艺
4.带预先筛分和检 查筛分破碎工艺
破碎工艺选择 需考虑节能、 处理量及破碎
破 碎 工
3.带 检查 筛分 破碎
艺 工艺
2.带 预先 筛分 破碎 工艺
缩数千吨垃圾，一般安装在废 物转运站、高层住宅垃圾滑道 底部以及其它需要压实废物的 场合。
1、常见的固定式压实器
☆ 水平式压实器 ☆三向垂直压实器 ☆回转式压实器 ☆城市垃圾压实器
2、压实器的选择
压实器的选择主要针对压缩比，应当选 择合适的压缩比和使用压力。此外，应注意压 缩过程中的情况，如城市垃圾压缩过程中会出 现水分，塑料热压时会粘在压头上等，应对不 同废物采用不同压缩机。
链幕 冲击板
固体废物
板锤 筛条
Universa型冲击式破碎机
（2）Hazemag型冲击式破碎机
一级冲撞板（固 定刀）
二级冲撞板 （固定刀）
转子上安装有两个 固体废物 坚硬的板锤。机体
内表面装有特殊钢 板衬板，用以保护 机体不受损坏。有 两块反击板，形成 两个破碎腔。
旋转打击刀 排出口
Hazemag型冲击式破碎机
和预稳定的 1 压实
作用
将固体废
4 分选
物中各种可回
收利用废物或不
利于后续处理工艺要求的
废物组分采 用适当技术分
离出 来的过程。
利用外 力克服废物质
点间的内聚力使大块
变小块的过程。小块
分裂成细粉过程
破碎
2 为磨碎。有利于
三化处理
浓缩脱水 3
5第五章固体废物的破碎技术
二、破碎方法、破碎比和破碎流程
（一）破碎的方法
破碎方法的选用主要依据：
• 待处理废物的类型 • 希望得到的终端产品 。
破碎方法（按照破碎固体废物所用的外力，即消耗能量的形式分：）
• 机械能破碎 • 非机械能破碎
（一）破碎比：
• 在破碎过程中，原废物粒度与破碎产物粒度的比 值。
• 表示废物粒度在破碎过程中减少的倍数。
料时，彼此碾磨所产生的作用。
挤压作用：是将材料在挤压设备两个硬表面之
间进行挤压， 这两个表面或一个静止，一个移动； 或两个都是移动的。
适合硬的、 脆性的和易磨碎的材料。
剪切作用：是指切开或割裂废物，特别适合于
低SiO2含量的松软材料。
非机械能破碎
低温破碎 湿式破碎 热力破碎 减压破碎 超声波破碎 磨碎
机。转子由大小两种锤子组成，大锤子磨损后， 改作小锤用，锤子铰接悬挂在绕中心旋转的转子 上做高速旋转。转子下方半周安装有箅子筛板， 筛板两端安装有固定反击板，起二次破碎和剪切 作用。 这种锤碎机用于破碎废汽车等粗大固体废物。
示意图
BJD普通锤式破碎机
BJD锤式破碎机的转子转速1500～450r ／min，处理量为7～55t／h。
GHZ型系振动破碎机
由机座、参振两部份组成。 机座部分由振动电机，通过弹簧连接参振部
分的上机座板，在上机座板上叠有筛网圈， 筛圈架，用压紧锁紧固后连成一整体。物料 由顶部投入。筛网架装有不同要求的丝网目 数，丝网底况且托底，中间放振动球起清网 作用。解决了物料在过筛过程中的堵眼现象， 保证了破碎的精度和处理量。盖子顶部还配 有阀门，给阀门是专供氮气作用。使用权物 料在破碎过程中不会变质，不会氧化。一次 性投料，连续出料，该机特点是你想要几目 就能达到几目，不用重新破碎，破碎不会有 呆留物，机体清洗方便，封闭结构，无粉尘 溢散，噪音低，启动迅速，停机平稳，体积 小，安装简单，操作和维护方便，筛网得用 率高不易堵眼。
固体废物的破碎
固体废物的破碎破碎技术就是把团状废物破碎成小块或粉状小颗粒。
将小块固体废物颗粒粉碎成细粉的过程称为磨碎。
破碎的主要目的如下：（1）能使物料均匀，大幅度提高焚烧、热解、熔烧、压缩等作业的稳定性和处理效率。
（2）减小物料密度，使体积减小，便于压缩、运输和贮存、高密度填埋和利用。
（3）为固体废物的分选提供所要求的适宜粒度，并使联生物质分离，可有效地回收固体废物中的某种组分。
（4）防止粗大、锋利的固体废物损坏分选、焚烧和热解等处理设备。
（5）为固体废物的下一步加工做准备。
一、破碎的原理固体废物的破碎，是利用外力克服固体废物质点间的内聚力而使大块固体废物结构受损、构造破裂而分裂成小块的过程。
固体废物经过破碎，不但可减小固体废物的颗粒尺寸，而且可降低其孔隙率，使固体废物有利于后续处理与资源化利用。
二、破碎的方法固体废物破碎的方法按原理可分为物理方法和机械方法。
1.物理方法物理方法包括低温冷冻破碎、湿法破碎、超声波粉碎。
（1）低温冷冻破碎：利用塑料橡胶类废物在低温下脆化的特性进行破碎。
此法常用于废塑料、废橡胶、废电线等的破碎。
（2）湿法破碎：利用湿法将纸类、纤维类废物调制成浆状，然后加以利用的方法。
（3）超声波粉碎：主要是利用超声波在液体介质中传播的超声空化效应及机械作用复合而实现的。
2.机械方法机械方法主要包括剪切、冲击、挤压三种类型。
（1）剪切破碎：是指在剪切作用下使废物破碎。
剪切作用包括劈开、撕破和折断等。
（2）冲击破碎：有重力冲击和动冲击两种。
重力冲击是使废物落到一个硬的表面上，使其破碎；动冲击是使废物碰到一个比它硬的快速旋转的表面，此时产生的冲击作用而令其破碎。
冲击破碎过程中废物是无支撑的，冲击力使破碎的颗粒向各个方向加速，如锤式破碎机就是利用了动冲击原理。
（3）挤压破碎：是指废物在两个相对运动的硬面之间受挤压作用而破碎。
不同的固体废物，其破碎的难易程度是不同的，破碎方法的选择因固体废物的机械强度特别是废物的硬度而定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压 实 原 理
Vm Vs Vv
d ms / Vm (mm mw ) / Vm
Vv
Vs
Vm
第一节 固体废物压实 压 实 程 度 的 度 量
空隙比 空隙率
越小压实程度越高
湿密度
干密度 体积减少 百分比 压缩比 压缩倍数
w mt / Vm d ms / Vm
较适用
越大越好 r越小，压实越好
n越大，压实越好
第一节 固体废物压实
根据废物性质如含水率、后续处理要求（压缩比）选用不同设备
压 实 器
固定 式压 实器
卧式压实器、三向联合压实器、回转式压实
器、袋式压实器。 基本参数：装料截面尺寸、循环时间、压面 上的压力、压面行程长度、体积排率
移动 式压 实器
碾（滚压）压实机、夯实压实机、振动压实
图2-4 填埋场常用的移动式压实机
压力为16～ 20MPa，压缩比 可达5：1
180～ 200℃沥青 浸渍池10s
图2.4 城市垃圾压缩处理工艺流程
第二节 固体废物的破碎
极完全、完全、中等、不完全和极不完全解理
3.解理 抗压强度
脆性 柔性 延展性 挠性 弹性等
2.韧性
影响破碎 效果因素
1.硬度
4.结构 缺陷
细块物料机 构缺陷少， 难磨；粗块 物料多，易 碎
抗剪切强度
抗弯强度
F.C邦德功指数；莫氏硬度（10级）；普氏硬度系 数f∝δ压
抗拉强度
第二节 固体废物的破碎
湿式破碎
超声破碎 减压破碎 热力破碎 低温破碎 劈碎 冲击破碎 剪切破碎 磨剥破碎 挤压破碎
破 碎 方 法
干 式 破 碎
非机 械能 破碎
机 械 能 破 碎
第二节 固体废物的破碎
固体废物
固体废物
筛上物 筛下物 筛分 破碎
破碎
破碎产物 （a）单纯破碎工艺
破碎产物
（b）带预先筛分的破碎工艺
第二节 固体废物的破碎
固体废物 固体废物
筛上物 破碎 筛下物 破碎 筛上物 筛下物 筛分
破碎产物
（c）带检查筛分破碎工艺
破碎产物
（d）带预先和检查筛分破碎工艺
第二节 固体废物的破碎
机。轮胎式或履带式压土机、钢轮式布料压 实器等。 垃圾填埋场或垃圾车使用。
第一节 固体废物压实
破碎杆
压面 装料室
图2.1 水平压实器结构图
第一节 固体废物压实
压头 压头
压头
图2.2 三向联合压实器
第一节 固体废物压实
压头
压头
压头
图2.3
回转式压实器
第一节 固体废物压实
（a）高履带压实机
（b）钢轮压实机
本章重点
第三章：固体废物的预处理
含水率超过90%的 固体废物,必须脱水 减容,以便于包装、 运输与资源化利用 将固体废物中各种可回收 利用废物或不利于后续处 理工艺要求的废物组分采 用适当技术分离出 来的过程。
1 浓缩脱水 4 压实 用机械方 法增加固 体废物聚集 程度，增大容重减少表 观体积，提高运输与管 理的一种操作技术。具 有减容和预稳定的作用
颗粒度 分布
破碎比 破碎段
累积曲线 频度曲线 真实破碎比 极限破碎比
磨碎机，40~400
第二节 固体废物的破碎
4.带预先筛分和检 查筛分破碎工艺
破 碎 工 艺
3.带 检查 筛分 破碎 工艺 1.单纯破碎工艺
2.带 预先 筛分 破碎 工艺
破碎工艺选择需 考虑节能、处理 量及破碎产品粒 径大小、粒度组 成、形状等的要 求。根据固体废 物的性质（如破 碎特性、硬度、 密度、形状、含 水率等）
半湿式破碎
一般的破 碎机兼有 多种破碎 方法，通 常是破碎 机的组件 与物料及 物料间多 种力综合 作用的结 果
第二节 固体废物的破碎
(a)压碎
(b) 劈碎
(d) 磨剥 (c) 折断
（e）冲击破碎 图 2-5 常见的机械能破碎方法
第二节 固体废物的破碎
转子
斗式脱水提升机 含纸垃圾
铁
有色金属
筛网 电动机 减速机 浆液 循环用水
第二节 固体废物的破碎
鄂式破碎机：有简摆和复摆两种。适用于坚硬和中硬物料的破碎。
可动鄂板 心轴 飞轮
偏心轴 机架
破碎齿板
固体废物
连杆
破碎
前推力板
破碎产物
后推力板 拉杆
弹簧
简单摆动颚式破碎机
第二节 固体废物的破碎
飞轮
偏心转动轴
固定鄂板 机架
固体废物
可动鄂板
破碎
弹簧 肘板 破碎齿板 复杂摆动颚式破碎机
第三章：固体废物的预处理
第三章：固体废物的预处理
【概念】压实 压缩比
硬度 破碎比 破碎段 低温破碎 筛分效率 等降比 重介质 加重质 磁流体 磁流体动力分选 【理论和方法】 压实效果的度量；压实设备评价;影响破碎效 果的因素;破碎方法及工艺;常见分选方法及原 理;影响筛分效率的因素;磁流体分选原理;常见 分选设备;固体废物水分存在方式;脱水浓缩方 法及常见机械。
图2-6 湿式破碎机的构造原理图
第二节 固体废物的破碎
投入垃圾 第一段
筛网 第二段 刮板 第三段
I组
II组
III组
图2-7 半湿式破碎机构造原理图 破碎分选易碎物质，如玻璃陶瓷
加水破碎分选纸类物质
第二节 固体废物的破碎
破 碎 效 果 及 度 量
颗粒的 粒径
球体等效直径、 有效直径和筛径 颗粒有球形、片状、 柱状等 表征不同粒级的颗 粒相对量 表示废物被破碎 的程度 破碎机，3~30
破碎产物
第二节 固体废物的破碎
锤头
旁路
固体废物 破碎 旁路 筛上物 筛下物 破碎产物 筛分
测量头
格栅 普通锤式破碎机
主要用于破碎家具、电视机、电冰箱、洗衣粉、厨房等大型废物，破 碎块可达到50mm左右。该机设有旁路，不能破碎的废物由旁路排出。
第二节 固体废物的破碎
固体废物 破碎
筛上物
筛下物 筛分 破碎产物
6.粉磨机 球磨机 自磨机
4.剪切破碎机 Von Roll型往复式 Lincle-mann型 旋转剪切式
3.冲击式破碎机 Universa型 Hazemag型
常见破 碎设备
1.颚式破碎机 简单摆动式 复杂摆动式 综合摆动式
5.辊式破碎机 光辊、齿辊 单齿辊 双齿辊 2.锤式破碎机 Hammer Mills式 BJD型 Movorotor型双转子
分选 2
破碎 3
利用外 力克服废物质点 间的内聚力使大块变 小块的过程。小块分 裂成细粉过程为磨碎。 有利于三化处理
第一节 固体废物压实
若忽略空气中的气体质量,则固 体废物的总质量( m t )就等于 固体物质质量( m s )与水分质量 ( m w )质量之和。 则：湿密度： w mt / Vm 干密度：d ms / Vm
