模拟开关的技术特性和应用
CMOS模拟开关的选择与典型应用
CMOS模拟开关的选择与典型应用CMOS模拟开关的选择与典型应用一、模拟开关简介早期的模拟开关大多工作于±20V 的电源电压，导通电阻为几百欧姆，主要用于模拟信号与数字控制的接口，近几年，集成模拟开关的性能有了很大的提高，它们可工作在非常低的电源电压，具有较低的导通电阻、微型封装尺寸和极佳的开关特性。
被广泛用于测试设备、通讯产品、PBX/PABX 设备以及多媒体系统等。
一些具有低导通电阻和低工作电压的模拟开关成为机械式继电器的理想替代品。
模拟开关的使用方法比较简单，但在具体应用中应根据实际用途做合理的选择。
本文主要介绍模拟开关的基本特性和几种特殊模拟开关的典型应用。
二、正确选择CMOS开关1、导通电阻：传统模拟开关的结构如图1 所示，它由N 沟道MOSFET 与P 沟道MOSFET 并联构成，可使信号双向传输，如果将不同VIN值所对应的P 沟道MOSFET 与N 沟道MOSFET 的导通电阻并联，可得到图2 并联结构下导通电阻（RON）随输入电压（VIN）的变化关系，如果不考虑温度、电源电压的影响，RON 随VIN 呈线性关系，将导致插入损耗的变化，使模拟开关产生总谐波失真（THD），这是设计人员所不希望的，如何将RON随VIN的变化量降至最小也是设计新一代模拟开关所面临的一个关键问题三、几种特殊的模拟开关：1、高频T型开关T 型开关适用于视频及其它频率高于10MHz的应用，如图4 所示，它由两个模拟开关（S1、S3）串联组成，另一开关S2 接在地和S1、S3的交点之间，这种结构的开关其关断隔离高于单个开关，由于寄生电容与每个串联开关并联，断开状态的T 型开关其容性串扰随频率的提高而增大。
因此，影响开关高频特性的关键在于开关的断开状态而不是接通状态。
当T 型开关导通时，S1 和S3 闭合，S2 断开；当开关断开时，S1、S2 断开，S3 闭合，此时，那些要通过串联MOSFET 的寄生电容耦合到输出端的输入信号被S3 旁路，断开状态下的10MHz 视频T 型开关（MAX4545）的关断隔离达-80dB，而标准模拟开关（MAX312）的关断隔离度只有-36dB。
模拟开关介绍与应用
模拟开关介绍与应用
模拟开关是一种电子元器件，用于控制电流的通断。
它与数字开关不同，模拟开关可以实现更细致的控制，能够在连续范围内调整电流的大小。
模拟开关在电子电路中起到了非常重要的作用，广泛应用于各个领域。
模拟开关有多种不同的类型，包括单极性开关和双极性开关。
单极性
开关只能在一端打开或关闭电路，而双极性开关可以在两个端口之间切换
电流的通断。
模拟开关的控制信号通常是电压或电流，通过改变控制信号
的大小来控制开关的状态。
模拟开关的应用非常广泛。
一个常见的应用是在音频放大器中使用模
拟开关来调节音量。
通过调整模拟开关的电流，可以控制电路中音频信号
的放大程度，从而实现音量的调节。
模拟开关还可以用于电源管理系统中，通过调整开关状态来控制电源的输出电压。
此外，模拟开关还常用于图像
传感器中，用于控制像素的读取和存储。
模拟开关还可以应用于精确测量和控制系统中。
在自动化和控制领域，模拟开关可以用于调整工业设备的参数，如温度、压力和液位等。
通过改
变开关状态，可以控制这些参数在设定范围内的变化。
模拟开关也被广泛
应用于科学实验和仪器设备中，例如粒子物理实验中的粒子探测器和天文
观测中的望远镜。
总之，模拟开关是电子电路中一种重要的元器件，具有广泛的应用。
它能够实现电流的精确控制，在音频、通信、测量和控制等领域发挥着关
键作用。
随着技术的进步，模拟开关的性能和可靠性不断提高，为各个领
域的应用提供了更多可能性。
常用模拟开关芯片型号与功能和应用介绍
常用模拟开关芯片型号与功能和应用介绍
1.CD4066:
CD4066是一种四路双开关模拟集成电路。
它可以用作高速CMOS开关、模拟信号开关和数字信号开关。
CD4066具有低电平阈值和高通串脉冲响
应等特性，可以通过外部电压来控制其开关状态。
其应用包括模拟开关、
数据路由、模拟选择器和模拟交换等。
2.MAX4617:
MAX4617是一种低电阻四路双开关。
它具有低电阻和低电平失真的特点，可用于模拟交换、模拟多路复用和模拟电流控制等应用。
MAX4617还
具有高速开关时间和广泛的供电电压范围，适用于多种电路设计。
3.ADG601:
ADG601是一种单路、高精度CMOS模拟开关芯片。
它具有低电位失真、低电流和低电压操作的特点，适用于音频信号开关、电量计选择、过程控
制和自动测试设备等应用。
ADG601还具有低串扰和低抖动等特性，可以
提供高品质的信号传输。
这些模拟开关芯片的功能和应用广泛，可以满足不同领域的需求。
它
们在信号传输、数据交换、功率控制和信号处理等方面发挥着重要作用。
无论是工业自动化、通信设备、消费电子产品还是医疗设备，这些模拟开
关芯片都能够提供可靠和精确的信号控制。
因此，选取适合的模拟开关芯
片对于电路设计和系统性能至关重要。

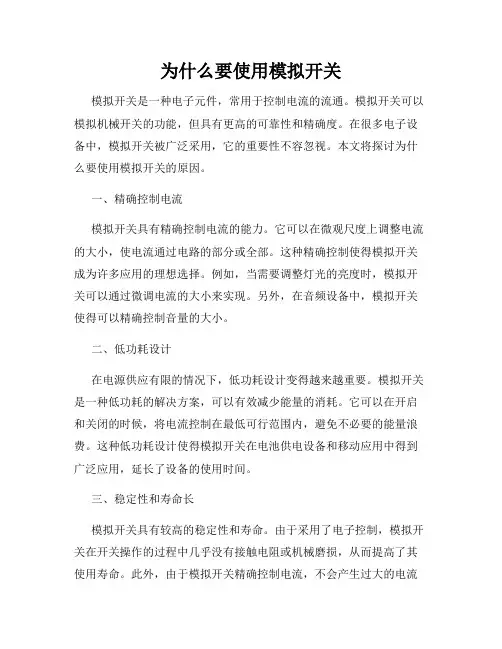

为什么要使用模拟开关
为什么要使用模拟开关模拟开关是一种电子元件，常用于控制电流的流通。
模拟开关可以模拟机械开关的功能，但具有更高的可靠性和精确度。
在很多电子设备中，模拟开关被广泛采用，它的重要性不容忽视。
本文将探讨为什么要使用模拟开关的原因。
一、精确控制电流模拟开关具有精确控制电流的能力。
它可以在微观尺度上调整电流的大小，使电流通过电路的部分或全部。
这种精确控制使得模拟开关成为许多应用的理想选择。
例如，当需要调整灯光的亮度时，模拟开关可以通过微调电流的大小来实现。
另外，在音频设备中，模拟开关使得可以精确控制音量的大小。
二、低功耗设计在电源供应有限的情况下，低功耗设计变得越来越重要。
模拟开关是一种低功耗的解决方案，可以有效减少能量的消耗。
它可以在开启和关闭的时候，将电流控制在最低可行范围内，避免不必要的能量浪费。
这种低功耗设计使得模拟开关在电池供电设备和移动应用中得到广泛应用，延长了设备的使用时间。
三、稳定性和寿命长模拟开关具有较高的稳定性和寿命。
由于采用了电子控制，模拟开关在开关操作的过程中几乎没有接触电阻或机械磨损，从而提高了其使用寿命。
此外，由于模拟开关精确控制电流，不会产生过大的电流冲击，进一步降低了元件的损坏风险。
这种稳定性和寿命长的特性使得模拟开关在高可靠性和持久性要求的应用中非常重要，例如航空航天领域。
四、便于集成和控制模拟开关具有较小的尺寸和便于集成的特点，使得它可以方便地嵌入到各种电子设备中。
同时，模拟开关也可以通过数字信号进行远程控制，使得用户可以灵活地控制电流的开启和关闭。
这种便于集成和控制的特性使得模拟开关在现代电子设备中得到了广泛应用，例如智能家居系统和工业自动化。
综上所述，模拟开关的应用在现代电子领域中非常广泛。
其精确控制电流、低功耗设计、稳定性和寿命长以及便于集成和控制的特点，使得它成为许多应用的理想选择。
无论是在家庭生活中还是在工业领域，模拟开关的运用都发挥着重要的作用。
未来，随着科技的不断发展，模拟开关将继续在各个领域中发挥重要作用，并带来更多的创新和便利。
常用CMOS模拟开关功能和原理
常用CMOS模拟开关功能和原理CMOS模拟开关是一种常用的电子器件，用于开关模拟信号。
它在电子电路中广泛应用，能够实现信号的开关、选择、分配和调制等功能。
CMOS模拟开关的原理是基于CMOS（互补金属氧化物半导体）技术。
CMOS技术是一种特殊的半导体制造工艺，它由P型和N型MOSFET（金属氧化物半导体场效应晶体管）组成。
P型MOSFET的特点是在负电压下导电，而N型MOSFET在正电压下导电。
CMOS模拟开关的工作原理是利用P型和N型MOSFET的互补特点，以及它们的互补工作状态来实现模拟信号的开关。
在CMOS模拟开关中，一个P型MOSFET和一个N型MOSFET相连，形成一个互补对。
通过控制栅极电压来控制MOSFET的导通与截止，从而实现信号的开关。
CMOS模拟开关具有以下功能：1.信号开关：CMOS模拟开关可以实现信号的开关功能，当控制信号为高电平时，开关导通，信号可以通过；当控制信号为低电平时，开关截止，信号被阻断。
2.信号调制：CMOS模拟开关可以实现信号的调制功能，通过改变控制信号的频率和幅度，可以实现模拟信号的变化。
3.信号选择：CMOS模拟开关可以实现信号的选择功能，可以根据控制信号选择不同的输入信号传递到输出端，实现多路选择功能。
4.信号分配：CMOS模拟开关可以实现信号的分配功能，可以将输入信号分配到多个输出端。
CMOS模拟开关的优点是功耗低、噪声小、响应速度快、尺寸小、可靠性高。
这些优点使得它在各种应用场合都有广泛的应用。
例如，CMOS 模拟开关常用于音频、视频信号的开关和选择，射频信号的开关和调制，以及模拟信号的处理等领域。
总结起来，CMOS模拟开关通过利用P型和N型MOSFET的互补特性，以及它们的互补工作状态来实现信号的开关、选择、分配和调制等功能。
它具有功耗低、噪声小、响应速度快、尺寸小、可靠性高等优点，在电子电路中有着广泛的应用。
模拟开关集成电路
THANKS
感谢观看
最大额定值
指在任何条件下，模拟开关的性能参数都不应超过的最大值。
04
模拟开关集成电路的设计与优化
减小导通电阻
总结词
降低导通电阻有助于减小功耗和信号损失。
详细描述
导通电阻是模拟开关集成电路的重要参数之一，减小导通电阻可以有效降低功耗 和信号损失。通过优化材料、结构和工艺，可以减小导通电阻，提高电路性能。
在通信系统中的应用
通信信号选择
模拟开关集成电路可用于通信信号的选择和处理，如频分复用、时 分复用等。
通信信号路由
模拟开关集成电路能够实现通信信号的路由功能，将通信信号从一 个设备传输到另一个设备，如交换机、路由器等。
通信信号调制解调
通过模拟开关集成电路，可以对通信信号进行调制解调处理，如调 频、调相、解调等，以实现信号的传输和接收。
在传感器信号调理中的应用
传感器信号选择
模拟开关集成电路可用于传感器 信号的选择和处理，如温度传感 器、压力传感器、湿度传感器等。
传感器信号路由
模拟开关集成电路能够实现传感 器信号的路由功能，将传感器信 号传输到测量仪表或控制系统。
传感器信号调理
通过模拟开关集成电路，可以对 传感器信号进行调理，如放大、 滤波、偏置等，以改善信号质量 和消除噪声。
模拟开关集成电路
• 模拟开关集成电路概述 • 模拟开关集成电路的基本结构 • 模拟开关集成电路的主要参数 • 模拟开关集成电路的设计与优化 • 模拟开关集成电路的应用实例
01
模拟开关集成电路概述
定义与特点
定义
模拟开关集成电路是一种用于模拟信 号处理的集成电路，能够实现模拟信 号的切换、选择和传输等功能。
模拟开关原理
模拟开关原理模拟开关是一种可以控制电路通断的装置，它在电子设备中起着至关重要的作用。
在现代电子技术中，模拟开关被广泛应用于各种电路中，其原理和工作方式对于电子工程师来说至关重要。
本文将介绍模拟开关的原理、分类及应用。
模拟开关的原理。
模拟开关的原理是利用晶体管的导通和截止状态来控制电路的通断。
晶体管是一种半导体器件，具有电流放大和控制的功能。
在模拟开关中，晶体管的基极控制信号可以使其导通或截止，从而控制电路的通断状态。
当控制信号施加在晶体管的基极上时，晶体管将导通，电路闭合；当控制信号消失时，晶体管将截止，电路断开。
模拟开关的分类。
根据其工作原理和结构特点，模拟开关可以分为多种类型，包括晶体管开关、场效应管开关、继电器开关等。
晶体管开关是利用晶体管的导通和截止来控制电路的通断，具有响应速度快、功耗低的特点；场效应管开关则是利用场效应管的栅极电压来控制电路的通断，具有高输入阻抗和低静态功耗的特点；继电器开关则是利用电磁吸引力来控制电路的通断，具有较高的可靠性和承载能力。
不同类型的模拟开关在实际应用中根据具体的要求和场景选择不同的类型。
模拟开关的应用。
模拟开关在电子设备中有着广泛的应用，例如在通信设备中用于信号选择和路由控制、在医疗设备中用于信号放大和处理、在工业自动化中用于控制系统和执行机构的驱动等。
模拟开关的应用领域非常广泛，几乎涵盖了所有需要控制电路通断的场景。
总结。
模拟开关作为一种可以控制电路通断的装置，在现代电子技术中扮演着至关重要的角色。
通过对模拟开关的原理、分类及应用的介绍，我们可以更好地理解模拟开关在电子设备中的作用和意义。
随着电子技术的不断发展，模拟开关的应用范围将会更加广泛，其原理和工作方式也将会得到进一步的完善和优化。
希望本文能够对读者对模拟开关有所帮助，谢谢！以上就是本文对模拟开关原理的介绍，希望对您有所帮助。
模拟开关芯片有什么用途
模拟开关芯片有什么用途模拟开关芯片是一种电子元件，可以在模拟电路中实现开关功能。
与数字开关芯片不同，模拟开关芯片能够在模拟信号电路中实现连接和断开的功能。
它能够在模拟信号处理中起到非常重要的作用。
模拟开关芯片具有广泛的应用领域。
下面我将从几个方面介绍其主要用途。
首先，模拟开关芯片可以用于模拟信号的选择和切换。
在许多电路中，需要对信号进行切换和选择，以便于在不同的电路部分进行处理和分析。
模拟开关芯片可以实现对模拟信号的切换和选择，可以灵活地将不同的信号引入不同的电路部分。
比如在音频处理中，我们可以利用模拟开关芯片将多个输入信号进行选择，然后通过声音的处理输出至扬声器或耳机。
其次，模拟开关芯片可以用于模拟信号的调节和控制。
在一些需要对信号的幅度、频率、相位等进行调节和控制的应用中，模拟开关芯片可以实现对信号的放大、衰减、滤波等处理。
比如在音频放大器中，我们可以利用模拟开关芯片对音频信号进行放大，以增加音量的大小。
此外，模拟开关芯片还可以用于电源管理系统中。
电源管理是一项重要的任务，它可以确保电路在工作时能够提供稳定的电压和电流。
模拟开关芯片可以实现对电源信号的开关和控制，可以根据需要开启或关闭电源，以保护电路的安全和稳定运行。
另外，模拟开关芯片还广泛应用于测量仪器中。
在测试和测量领域，模拟开关芯片可以实现对测量信号的切换和选择，以满足不同测量需求。
比如在示波器中，我们可以利用模拟开关芯片对输入信号进行选择和切换，以便于对不同信号进行观察和分析。
总之，模拟开关芯片在电子领域中有着广泛的用途。
它可以实现对模拟信号的选择、切换、调节和控制，从而满足不同应用的需求。
无论是在音频处理、电源管理、测试测量还是其他领域，模拟开关芯片都起到了非常重要的作用。
4路2选1模拟开关
4路2选1模拟开关在我们日常生活和工作中，电子设备的使用越来越普及，对于电子元器件的选择也显得愈发重要。
4路2选1模拟开关作为一种常见的电子元器件，以其小巧的体积、高效的性能赢得了市场的青睐。
本文将为您详细介绍4路2选1模拟开关的工作原理、应用场景、优势以及市场前景和选择建议。
一、简介4路2选1模拟开关，从名字就可以看出，它具有4个输入端口，2个输出端口。
这种开关的主要作用是在多个输入信号中选择两个进行输出。
它广泛应用于各种电子设备中，如音频、视频切换器、数据选择器等。
二、工作原理与操作方法4路2选1模拟开关的工作原理是利用电子元器件的导通与截止特性，实现对输入信号的选择与切换。
在使用过程中，用户可以通过控制开关的输入端来选择需要输出的信号。
操作方法很简单，首先，将需要切换的信号接入开关的输入端，然后通过控制器选择需要的输出信号。
这种开关通常具有手动和自动两种操作模式，手动模式下，用户可以直接操作开关选择输出信号；自动模式下，开关会根据预设的条件自动切换输出信号。
三、应用场景与优势4路2选1模拟开关在众多应用场景中，如音频切换、视频切换、信号处理等领域都有广泛的应用。
其优势主要体现在以下几点：1.小巧轻便：相比其他类型的开关，4路2选1模拟开关体积小、重量轻，便于安装和使用。
2.切换速度快：模拟开关的切换速度较快，能够满足高频切换的需求。
3.可靠性高：采用高品质元器件制造，具有较高的稳定性和可靠性。
4.易于控制：操作简单，可通过控制器方便地实现信号切换。
四、市场前景与选择建议随着科技的不断发展，对电子元器件的需求越来越大，4路2选1模拟开关市场前景十分广阔。
在选购时，建议关注以下几点：1.品牌：选择知名品牌，保证产品质量与售后服务。
2.参数：根据实际应用需求，选购合适参数的开关，如输入电压、输出电流等。
3.价格：合理的价格区间，避免过高或过低的价格。
4.口碑：了解其他用户的使用体验，参考口碑评价。
单通道模拟开关芯片
单通道模拟开关芯片1. 介绍单通道模拟开关芯片是一种用于控制模拟信号通路的集成电路。
它可以实现模拟信号的开关、切换和放大等功能，广泛应用于通信、音频和视频等领域。
本文将对单通道模拟开关芯片的原理、特性和应用进行详细介绍。
2. 原理单通道模拟开关芯片由开关管和控制电路组成。
开关管负责控制模拟信号的通断，而控制电路则根据输入的控制信号来控制开关管的导通和截止。
当控制信号为高电平时，开关管导通；当控制信号为低电平时，开关管截止。
通过控制信号的变化，我们可以实现对模拟信号通路的开关和切换。
3. 特性3.1 低电压操作单通道模拟开关芯片通常采用低电压供电，工作电压通常在1.8V至5V之间。
这使得它在低功耗应用中具有优势，同时也降低了系统的整体功耗。
3.2 低导通电阻开关管的导通电阻是衡量开关芯片性能的重要指标之一。
单通道模拟开关芯片通常具有低导通电阻，可以实现更好的信号传输效果。
3.3 高带宽单通道模拟开关芯片具有高带宽特性，能够实现对高频信号的快速切换和传输。
这使得它在音频和视频等高频应用中表现出色。
3.4 低串扰单通道模拟开关芯片能够有效降低信号通路之间的串扰效应，提供更清晰、稳定的信号传输。
3.5 保护功能单通道模拟开关芯片通常具有过压保护、过流保护和过温保护等功能，可以保护芯片和系统免受意外损坏。
4. 应用4.1 通信领域在通信领域，单通道模拟开关芯片常用于信号切换和选择。
例如，在手机中，它可以用于控制麦克风和扬声器之间的信号切换，实现通话和录音的功能。
4.2 音频领域在音频设备中，单通道模拟开关芯片可以用于音频信号的选择和放大。
例如，在音频放大器中，它可以用于选择输入信号源和控制音量大小。
4.3 视频领域在视频设备中，单通道模拟开关芯片可以用于视频信号的切换和放大。
例如，在视频监控系统中，它可以用于选择不同的摄像头信号源，并对信号进行放大和处理。
4.4 测试和测量领域在测试和测量领域，单通道模拟开关芯片常用于仪器设备中的信号切换和控制。
模拟开关参数
模拟开关参数一、介绍模拟开关模拟开关是一种用于控制电路开关状态的元件。
它可以模拟真正的机械开关的功能，但实际上是利用电子器件来实现的。
模拟开关在电子电路设计中起着至关重要的作用，广泛应用于各种电子设备中。
二、模拟开关的基本原理模拟开关的基本原理就是控制信号的传导和阻断。
它通常包含一个控制端和两个开关端。
当控制端接收到控制信号时，模拟开关会在两个开关端之间建立或中断电路连接。
这样就可以实现电流的传输或截断，从而实现开关的功能。
三、模拟开关的重要参数在选择模拟开关时，需要考虑以下几个重要参数：1. 通断电流（ISW）通断电流是模拟开关能够承受的最大电流。
如果超过了这个电流，可能会导致开关故障或损坏。
因此，在选择模拟开关时，需要根据实际使用情况确定通断电流的要求。
一般来说，通断电流越大，模拟开关的承载能力越强。
2. 通断电压（VSW）通断电压是模拟开关能够承受的最大电压。
与通断电流类似，如果超过了这个电压，可能会导致开关故障或损坏。
通断电压的选择要根据实际电路的工作电压确定。
通常情况下，通断电压要比实际工作电压略高一些。
3. 切换时间（tSW）切换时间是模拟开关从一个开关状态切换到另一个开关状态所需的时间。
切换时间的长短会影响到整个电路的工作效率和性能。
因此，需要选择切换时间较短的模拟开关，以提高电路的响应速度和稳定性。
4. 导通电阻（Rdson）导通电阻是模拟开关在导通状态下的电阻大小。
较小的导通电阻意味着模拟开关能够更好地传导电流，从而减小电路功耗和能量损失。
选择较低导通电阻的模拟开关可以提高电路的效率。
四、模拟开关的应用领域模拟开关广泛应用于各种电子设备和电路中，包括但不限于以下领域：1. 通信系统在通信系统中，模拟开关用于控制信号的传输和切换。
它可以控制信号的路径，实现信号的选择和分配。
同时，模拟开关还可以实现信号的隔离和保护，提高通信系统的安全性和可靠性。
2. 数字电路在数字电路中，模拟开关用于控制数字信号的输入和输出。
开关特性仿真实验报告
开关特性仿真实验报告实验目的：掌握开关特性仿真实验的基本方法，了解开关的基本特性参数及其对电路性能的影响。
实验仪器：- 电脑- 仿真软件（如Multisim、PSpice等）实验内容：1. 开关特性的定义：开关是一种用来控制电路开闭的装置，常见的开关有按键开关、切换开关、继电器等。
开关特性是描述开关方式在电路中的变化规律，主要包括导通状态和截断状态。
导通状态下，开关相当于一条导线；截断状态下，开关相当于一条断路。
2. 开关特性的参数：- ON电阻（RON）：导通状态下开关两个端口之间的电阻。
RON值越小，则导通状态时电流通过开关的电压降越小，效果越好。
- OFF电阻（ROFF）：截断状态下开关两个端口之间的电阻。
ROFF值越大，则截断状态时电流泄露的效果越好。
- 开关响应时间（tSW）：开关状态由导通到截断（或由截断到导通）所需的时间。
tSW值越小，则开关的响应速度越快。
- 开关容量（Isw）：开关能够承受的最大电流。
Isw值越大，则开关能够带动更大电流的负载。
3. 开关特性仿真实验步骤：此处以Multisim为例，介绍开关特性仿真实验的基本步骤。
步骤1：打开Multisim软件，创建新电路设计。
步骤2：选择电路图中的开关元件，放置到电路设计中。
可以根据需要选择合适的开关类型，如单刀单掷、单刀双掷等。
步骤3：连接其他所需的被测电路，如电源、负载等。
步骤4：设置开关元件的参数，如ON电阻、OFF电阻、开关容量等。
步骤5：设置仿真条件，如待测电压、待测电流、开关动作时间等。
步骤6：运行仿真，观察开关在不同状态下的电路行为，如导通状态下的电流通过情况，截断状态下的电流泄露情况等。
步骤7：根据仿真结果，分析开关的特性参数对电路性能的影响，如电流泄露是否满足要求，开关的响应速度是否符合设计要求等。
实验结果与讨论：根据仿真实验的结果，可以得出开关的特性参数对电路性能的影响。
通过调整ON电阻和OFF电阻的值，可以控制导通状态和截断状态下的电流情况。
模拟开关用途
模拟开关用途模拟开关是一种电子开关，与数字开关相对应。
它是根据输入信号的连续变化来控制输出电流或电压的开关。
模拟开关的主要用途包括以下几个方面：1. 信号电平选择：模拟开关可以将输入信号切换到不同的输出电平。
以音频放大器为例，模拟开关可以根据输入信号的强度选择合适的放大倍数，从而保证输出信号的质量和稳定性。
2. 信号调制和解调：模拟开关可以用于信号的调制和解调。
调制是将低频信号（如音频信号）调制到高频信号（如无线电信号）的过程，解调则是将高频信号还原成原始信号的过程。
模拟开关可以用于实现调制解调器、调频电路等电子设备。
3. 信号选择和切换：模拟开关可以用于选择和切换不同信号源之间的连接。
在多媒体音响系统中，模拟开关可以用于切换音频输入源，例如从CD播放器切换到收音机或外部音频设备。
4. 信号放大和衰减：模拟开关可以通过调整输入信号的放大倍数来实现信号的放大或衰减。
在音频设备中，模拟开关可以用于调节音量大小。
在通信系统中，模拟开关可以用于调节信号的幅度，使之适应不同的传输距离和噪声环境。
5. 高精度传感器接口：模拟开关可以用于传感器与数据采集系统之间的连接。
传感器通常输出模拟信号，模拟开关可以用于传感器信号的选择和处理，以提供稳定、准确的测量结果。
6. 功率控制：模拟开关可以用于功率调节和保护电路。
在电力系统中，模拟开关可以根据输入信号的大小来控制功率因子和电流大小，从而保证电网的稳定运行。
7. 电源管理：模拟开关可以用于电源管理系统，例如电池充电、电池保护、功率转换等。
模拟开关可以根据输入信号的大小和变化来控制电源的供应和管理，从而实现高效能耗的电池管理系统。
总之，模拟开关在各个领域中都有广泛的应用。
它可以根据输入信号的连续变化来控制输出信号的开闭状态，从而实现信号的选择、放大、衰减、调制、解调等功能。
模拟开关的应用范围十分广泛，不仅可以用于音频设备、通信系统、电源管理系统等常见领域，还可以用于医疗设备、工业自动化、航空航天等高端领域。
模拟开关的性能参数
模拟开关的性能参数
Ron：开关导通时输入端与输出端之间的电阻
Roff：断开时输入端与输出端之间的电阻
IS ：开关断开时的泄漏电流；
IC ：开关接通电流；
CS：开关断开时，开关对地电容；
COUT：开关断开时，输出端对地电容；
此外还有最大开关电压、最大开关电流和驱动功耗等.
动态特性：开关动作延迟时间，包括开关导通延迟时间Ton和开关截止延迟时间TOff, 通常TonT0ff, 抱负模拟开关时Ton→0，Toff→0 为了得到高质量的采样保持电路，模拟开关的速度应快，极间电容，夹断电压或开启电压，导通电阻和反向漏电流等参数都应小。
1. 漏电流
通过断开的模拟开关的电流，用IS表示。
在n个模拟开关的并联组合中，当一个开关导通时，其它n－1个开关是断开的，未导通开关的漏电流将通过导通的开关流经信号源，如图所示。
这样，将在输出端形成一个误差电压UOE。
输出端的误差电压：
IS — 单个开关的漏电流。
假如通道数增加或信号源内阻很大时，状况还要严峻。
改进的方法：采纳分级结合电路。
将3n个通道分成3 组，再用3
个其次级的开关接到输出端。
这样将使流到输出端的漏电流由(3n－1) 降到(n－1)，差不多减至三分之一。
3. 源负载效应误差
由于负载效应是一种分压作用，使输出到上的信号减小，因此应合理设计
①提高负载电阻，RL RS+RON
②依据负载效应误差，在下级提高增益来补偿
4.串扰：断开通道的信号电压耦合到接收通道引起的干扰。
adg659yruz模拟开关原理
一、模拟开关的定义和作用模拟开关是一种电子元件，它的作用是将模拟信号进行开关控制和调节。
模拟开关可以用来调节电路中的模拟信号通路，比如模拟开关可以控制音频信号的通断和音量大小，也可以控制图像信号的通断和亮度大小等。
二、模拟开关的原理模拟开关的原理主要是通过控制其内部的开关管或者场效应管的通断来实现对模拟信号的控制。
当模拟开关处于打开状态时，模拟信号可以通过开关通路进行传输；当模拟开关处于关闭状态时，则会阻断模拟信号的传输。
这种机械式或电子式的控制方式，使得模拟开关在电路中扮演了重要的角色。
三、模拟开关的结构和组成一个典型的模拟开关通常由控制端、输入端和输出端组成。
控制端用于接收外部控制信号，它可以是数字信号，也可以是模拟信号；输入端用于接收模拟信号输入；输出端用于输出经过开关控制后的模拟信号。
四、模拟开关的类型和应用模拟开关根据其使用场景和功能不同，可以分为电子式模拟开关和机械式模拟开关两种。
电子式模拟开关通常由固态开关管组成，它具有快速响应和可靠性高的特点，广泛应用于音频信号的开关控制、图像信号的路由切换等领域；机械式模拟开关则主要由继电器或机械开关组成，它虽然响应速度较慢，但可以承受的电压和电流较大，适用于高电压、高电流的场合。
五、模拟开关的性能指标和选型在选择模拟开关时，需要注意其通断速度、插入损耗、绝缘电阻、击穿电压等性能指标。
不同的应用场景对模拟开关的性能要求也不同，因此需要根据具体的需求来选择合适的模拟开关型号。
六、模拟开关的发展趋势随着科技的发展，模拟开关也在不断地发展和改进。
未来的模拟开关可能会更加小型化、集成化、高性能化，以满足越来越复杂的电子设备和通信系统对信号控制的需求。
总结：模拟开关作为电子元件的一种，具有重要的控制和调节作用。
它通过控制模拟信号的通路，实现对信号的开关控制和调节。
在电子领域的各个应用场景中，模拟开关都扮演着重要角色，其性能指标和选型也对电子系统的性能和稳定性起着至关重要的作用。
模拟多路开关
目录
• 模拟多路开关概述 • 模拟多路开关的类型 • 模拟多路开关的性能指标 • 模拟多路开关的选择与使用 • 模拟多路开关的发展趋势
01
模拟多路开关概述
定义与特点
定义
模拟多路开关是一种电子元件，用于 在多个信号源之间进行选择切换。
特点
具有低电阻、低电容、低电感和高隔 离电压等特性，能够实现多路信号的 快速、稳定切换。
05
模拟多路开关的发展趋势
高通道数、高速切换
总结词
随着电子设备的发展，多路开关需要更 高的通道数和更快的切换速度来满足复 杂系统的需求。
VS
详细描述
高通道数的模拟多路开关能够同时切换多 个信号，提高了系统的效率和性能。高速 切换技术则能够减小切换时间，降低信号 损失和噪声干扰，子模拟多路开关的可靠性相对较低，容易受到电磁干扰和 温度变化的影响。
数字模拟多路开关
优点
数字模拟多路开关具有高精度、高速、高可靠性等优点，适用于需要同时传输数 字信号和模拟信号的应用场景。
缺点
数字模拟多路开关的成本较高，电路设计较为复杂。
03
模拟多路开关的性能指标
通道数量
总结词
通道数量是模拟多路开关的重要性能指标之一，它决定了同时连接和切换的信号路数。
隔离能力
总结词
隔离能力是指模拟多路开关在接通通道时，输入信号与输出信号之间的隔离度，是衡量信号噪声和干扰的重要参 数。
详细描述
隔离能力越强，输入信号对输出信号的干扰就越小，从而降低了信号的噪声和失真。这有助于提高信号的传输质 量和系统的稳定性。
通道一致性
总结词
通道一致性是指模拟多路开关各通道在接通时，其传输特性的一致性，包括电压增益、 相位差和阻抗匹配等。
模拟开关芯片
模拟开关芯片开关芯片是一种常用的电子元件，它可以控制电流的通断，通常用于电子设备的开关控制和电路的切换。
开关芯片有着很多种类和功能，下面我将介绍一种常见的模拟开关芯片。
模拟开关芯片，也叫模拟开关，是一种能够在两个或多个输入之间切换的电子元件。
它通常由多个开关管组成，能够控制电流在不同开关之间的通断。
模拟开关芯片常用于模拟信号的选择和切换，能够实现音频、视频和数据信号的选传、切换和复用。
模拟开关芯片的主要特点是低电阻、低串扰和大带宽。
低电阻使得信号在开关管之间的传输损耗较小，能够提供较好的信号质量。
低串扰则能够保证不同通道之间的信号互不干扰，避免交叉干扰。
大带宽则能够保证高频信号的传输。
模拟开关芯片通常有多个开关通道，每个通道由一个开关管组成。
开关管通过使能引脚和控制引脚来控制通道的通断状态。
当使能引脚和控制引脚均为高电平时，通道处于闭合状态，电流可以通过。
当使能引脚为低电平时，通道处于断开状态，电流无法通过。
开关管的控制引脚可以通过外部信号来控制，也可以由MCU等控制芯片来控制。
模拟开关芯片通常有很多种工作模式，包括单极性开关、双极性开关、复用开关和轮流开关等。
单极性开关可以实现信号的单向传输，双极性开关可以实现信号的双向传输，复用开关可以实现多信号的切换和复用，轮流开关可以实现信号的循环切换。
模拟开关芯片广泛应用于各种电子设备和系统中。
在音频系统中，模拟开关芯片可以实现音频信号的通道切换、音源选择和音频输入输出的切换。
在视频系统中，模拟开关芯片可以实现视频信号的输入选择、输出切换和画面分割。
在数据通信系统中，模拟开关芯片可以实现数据信号的选择、切换和复用，实现多路数据的传输。
总之，模拟开关芯片是一种常见的控制电流通断的电子元件，具有低电阻、低串扰和大带宽的特点，广泛应用于各种电子设备和系统中。
它能够实现模拟信号的选择、切换和复用，为电子系统的功能实现提供了便利。
模拟开关原理
模拟开关原理模拟开关是一种电子元件，它可以模拟实际开关的功能，用于控制电路中的信号传输。
模拟开关的原理和应用在电子领域中具有重要意义，本文将对模拟开关的原理进行详细介绍。
模拟开关的原理基于场效应晶体管（FET）的工作原理。
FET是一种三端器件，包括栅极、漏极和源极。
当在栅极施加一定电压时，会在栅极和漏极之间形成一个电场，从而控制漏极和源极之间的电流。
模拟开关利用FET的这一特性，通过控制栅极电压来实现开关功能。
在模拟开关的工作过程中，当栅极电压为低电平时，FET处于关断状态，漏极和源极之间的电流无法通过。
而当栅极电压为高电平时，FET处于导通状态，电流可以从漏极流向源极。
通过控制栅极电压的高低，模拟开关可以实现对电路信号的控制，从而达到开关的作用。
模拟开关广泛应用于电子设备中，例如音频设备、通信设备、仪器仪表等。
在音频设备中，模拟开关可以用于控制音频信号的通断，实现音频的切换和混音功能。
在通信设备中，模拟开关可以用于控制信号的放大和衰减，实现信号的调节和传输。
在仪器仪表中，模拟开关可以用于控制各种传感器的信号采集和处理，实现对各种物理量的测量和控制。
总的来说，模拟开关的原理基于FET的工作特性，通过控制栅极电压来实现对电路信号的控制，从而达到开关的作用。
模拟开关在电子设备中具有广泛的应用，可以实现对各种信号的控制和处理，是电子领域中不可或缺的重要元件。
通过本文的介绍，相信读者对模拟开关的原理有了更深入的了解。
模拟开关作为一种重要的电子元件，其原理和应用将会在电子领域中继续发挥重要作用。
希望本文能够对读者有所帮助，谢谢阅读！。
模拟开关芯片 超低电阻
模拟开关芯片超低电阻超低电阻模拟开关芯片是一种电子元件，它在电路中起到开关的作用，并且具有非常低的电阻。
它被广泛应用于各种电子设备中，如手机、电脑、汽车等。
本文将介绍超低电阻模拟开关芯片的工作原理、特点以及应用领域。
一、工作原理超低电阻模拟开关芯片的工作原理基于场效应晶体管（MOSFET）的原理。
MOSFET是一种用于控制电流的半导体器件，它由源极、栅极和漏极组成。
当栅极施加正向电压时，栅极和漏极之间形成一个导电通道，电流可以从源极流向漏极。
而当栅极施加负向电压时，导电通道关闭，电流无法通过。
超低电阻模拟开关芯片利用这种特性，在电路中实现开关功能。
二、特点超低电阻是超低电阻模拟开关芯片的一大特点。
它的电阻非常小，通常在几个欧姆以下，甚至可以达到几个毫欧姆。
这意味着电流可以在芯片中快速传输，减少了能量损耗和发热问题。
此外，超低电阻模拟开关芯片还具有高速开关、低功耗、高可靠性等特点。
三、应用领域超低电阻模拟开关芯片在许多领域都有广泛的应用。
首先是消费电子领域，如手机、平板电脑、摄像机等。
超低电阻模拟开关芯片可以用于控制电路的开关，提高设备的性能和稳定性。
其次是通信领域，如网络设备、光纤通信等。
超低电阻模拟开关芯片可以用于光纤的调制和解调，提高数据传输的速度和质量。
此外，超低电阻模拟开关芯片还可以应用于汽车电子、医疗设备、航空航天等领域。
超低电阻模拟开关芯片是一种功能强大的电子元件，具有超低电阻、高速开关、低功耗等特点。
它被广泛应用于各种电子设备中，提高了设备的性能和稳定性。
随着科技的不断进步，超低电阻模拟开关芯片的应用领域将越来越广泛，为人们的生活带来更多的便利和创新。
模拟开关(4066)介绍与应用
模拟开关(4066)介绍与应用模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输人端与输出端的状态。
当选通端处在选通状态时，输出端的状态取决于输人端的状态；当选通端处于截止状态时，则不管输人端电平如何，输出端都呈高阻状态。
模拟开关在电子设备中主要起接通信号或断开信号的作用。
由于模拟开关具有功耗低、速度快、无机械触点、体积小和使用寿命长等特点，因而，在自动控制系统和计算机中得到了广泛应用。
一、模拟开关的电路组成及工作原理模拟开关电路由两个或非门、两个场效应管及一个非门组成，如图一所示。
模拟开关的真值表见表一。
表一E A B10011100高阻状态01高阻状态模拟开关的工作原理如下：当选通端Ｅ和输人端Ａ同为1时，则S2端为０，Ｓ1端为１，这时ＶＴ1导通，ＶＴ2截止，输出端Ｂ输出为１，Ａ=Ｂ，相当于输入端和输出端接通。
当选通Ｅ为0时，而输人端Ａ为０时，则S2端为1，S1端为０，这时ＶＴ1截止，VT2导通，输出端Ｂ为０，Ａ＝Ｂ，也相当于输人端和输出端接通。
当选通端Ｅ为０时，这时ＶＴ1和ＶＴ2均为截止状态，电路输出呈高阻状态。
从上面的分析可以看出，只有当选通端Ｅ为高电平时，模拟开关才会被接通，此时可从Ａ向Ｂ传送信息；当输人端Ａ为低电平时，模拟开关关闭，停止传送信息。
二、常用的ＣＭＯＳ模拟开关集成电路根据电路的特性和集成度的不同，ＭＯＳ模拟开关集成电路可分为很多种类。
现将常用的模拟开关集成电路的型号、名称及特性列入表二中。
表二常用的模拟开关类别型号名称特点模拟开关CD4066四双向模拟开关四组独立开关，双向传输多路模拟开关CD40518选1模拟开关电平位移，双向传输，地址选择CD4052双4选1模拟开关电平位移，双向传输，地址选择CD4053三路2组双向模拟开关电平位移，双向传输，地址选择CD4067单16通道模拟开关电平位移，双向传输，地址选择CD4097双8通道电路模拟开关电平位移，双向传输，地址选择CD4529双四路或单八路模拟开关电平位移，双向传输，地址选择三、CD4066模拟开关集成电路的应用举例CD4066是一种双向模拟开关，在集成电路内有４个独立的能控制数字及模拟信号传送的模拟开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟开关的关键技术特性和应用实例分析近年来，便携式产品越来越多地采用多源设计，因此开关功能是视频、音频传输及处理过程中的一个重要组成部分。
早期采用的机械开关具有可靠性低、体积大、功耗大的缺点，所以模拟开关已经引起了越来越多人的重视，并已被广泛应用于各种电子产品中。
尽管模拟开关具有机械开关不可取代的优势，然而它的应用较机械开关稍微复杂些，初次使用模拟开关的工程人员往往会由于模拟开关使用不当，引起整个系统的故障。
本文通过将模拟开关与普通机械开关作比较，论述了模拟开关的若干基本概念，并结合实例对模拟开关应用的关键技术进行研究。
模拟开关的模拟特性许多工程师第一次使用模拟开关，往往会把模拟开关完全等同于机械开关。
其实模拟开关虽然具备开关性，但和机械开关有所不同，它本身还具有半导体特性：1. 导通电阻(R on)随输入信号(V IN)变化而变化图1a是模拟开关的简单示意图，由图中可以看出模拟开关的常开常闭通道实际上是由两个对偶的N沟道MOSFET与P沟道MOSFET构成，可使信号双向传输，如果将不同V IN值所对应的P沟道MOSFET与N沟道MOSFET的导通电阻并联，可得到图1b并联结构下R on随输入电压(V IN)的变化关系，如果不考虑温度、电源电压的影响，R on随V in呈线性关系，将导致插入损耗的变化，使模拟开关产生总谐波失真(THD)。
此外，R on也受电源电压的影响，通常随着电源电压的上升而减小。
图1：a. 模拟开关原理图；b. 模拟开关导通电阻与输入电压关系2. 模拟开关输入有严格的输入信号范围由于模拟开关是半导体器件，当输入信号过低(低于零电势)或者过高(高于电源电压)时，MOSFET处于反向偏置，当电压达到某一值时(超出限值0.3V)，此时开关无法正常工作，严重者甚至损坏。
因此模拟开关在应用中，一定要注意输入信号不要超出规定的范围。
3. 注入电荷应用机械开关我们当然希望R on越低越好，因为低阻可以降低信号的损耗。
然而对于模拟开关而言，低R on并非适用于所有的应用，较低的R on需要占据较大的芯片面积，从而产生较大的输入电容，在每个开关周期其充电和放电过程会消耗更多的电流。
时间常数t=RC，充电时间取决于负载电阻(R)和电容(C)，一般持续几十纳秒。
这说明低R on具有更长的导通和关断时间。
为此，选择模拟开关应该综合权衡R on和注入电荷。
4. 开关断开时仍会有感应信号漏出这一特性指的是当模拟开关传输交流信号时，在断开情况下，仍然会有一部分信号通过感应由输入端传到输出端，或者由一个通道传到另一个通道。
通常信号的频率越高，信号泄漏的程度越严重。
5. 传输电流比较小模拟开关不同于机械开关，它通常只能传输小电流，目前CMOS工艺的模拟开关允许连续传输的电流大多小于500mA。
6. 逻辑控制端驱动电流极小机械开关逻辑控制端的驱动电流往往都是毫安级，有时单纯靠数字I/O很难驱动。
而模拟开关的逻辑控制端驱动电流极小，一般低于纳安级。
因此，它完全可以由数字I/O直接驱动，从而达到降低功耗、简化电路的目的。
模拟开关的开关特性既然称之为模拟开关，自然它还具有开关性，具体表现如下：1. 信号可双向传输有些人习惯于把模拟开关的两个常开常闭端称之为输入端，公共端称之为输出端，其实这只是根据模拟开关的具体应用给予的临时定义。
模拟开关大多可以使信号双向传输，如果忽略这一点，就很容易使电路生成问题，比如将电压反向偏置、电流倒灌等。
2. 开关断开后漏电流极小模拟开关在断开(OFF)时会呈现高阻状态，两传输端间的漏电流极小，一般只有纳安级以下，如SGM3001、SGM3002和SGM3005系列模拟开关，其断开后的漏电流均为1nA。
这么微弱的电流在应用中可忽略不计，模拟开关此时可被认为是理想断开的。
总之，模拟开关是具有开关功能的半导体器件，在应用过程中既要充分利用它的开关功能，又要考虑它的半导体特性，否则可能会出现意想不到的麻烦。
模拟开关应用实例分析图2是一音响设备前端放大及信号选通部分电路，其中选用了SGM324(四通道运算放大器)和SGM3002(双通道模拟开关)。
图2：音响前端放大及信号选通电路该方案设计本意是当Input=0时，Line_outL和Line_outR音频信号选通；当Input=1时，Phone_outL和Phone_outR音频信号选通。
然而当实验机做出后，设计者发现当Input=1时，Line_outL和Line_outR通道有相当一部分信号分别漏到D1和D2端。
应用网络分析仪HP/Agilent 3589A测试SGM3002的关断隔离度，当输入信号为10kHz时，SGM3002的关断隔离度仅为-120dB，因此芯片应该没有问题。
事实上，该电路在模拟开关应用上存在下面两处错误：1. 模拟开关的输入信号缺少一个直流偏置图2中模拟开关部分电路可以等效成图3，本文第一部分曾经提到模拟开关输入信号输入不能为负。
图3：模拟开关等效电路通常来讲，CMOS工艺的模拟开关输入信号最小只能到-0.3V，如果再低于这个值，芯片将不能正常工作，甚至会损坏。
图2中模拟开关输入信号没有直流偏置，所以输入信号有一部分处于负值区，模拟开关自然无法正常工作。
解决办法：将电容C2、C3均去掉，模拟开关输入信号便有了1/2VDC的直流偏置信号，此时模拟开关便可以轨到轨工作。
此外，由于模拟开关公共端后面加了电容，所以直流信号依然可以被有效地隔离。
2. 在D1和D2端缺少耦合电阻当模拟开关在断开的情况下，其输入与输出端等效串联了一个电容C，如果再假设在模拟开关输出端到地之间有一个等效电阻R，则模拟开关在断开时的等效电路如图4所示。
图4：模拟开关断开时的等效电路此时的模拟开关其实等效为一个RC滤波电路，由此不难得出以下公式：其中，u out为模拟开关输出信号；u in为模拟开关输入信号；R为模拟开关输出端电阻负载；C为模拟开关断开时等效电容；f为输入信号频率。
由于模拟开关等效电容C会设计成很小，所以当输入信号f处于音频区时，增益A由R和f同时决定。
当R取值较小时，f起主导作用，此时A<<1，信号被有效隔离。
当R取值较大时，此时R起主导作用，此时A—>1，信号几乎被完全泄漏过来。
所以当输出端悬空时，其输出端与地之间电阻R—>+∞，此时模拟开关完全导通。
修正以上两个错误后，该音频应用电路便可以正常工作了。
由以上实例可以看出，充分理解模拟开关的基本概念是正确应用模拟开关的基础。
参考文献1. 魏智：《CMOS模拟开关的选择与典型应用》Maxim公司，20042. Graham Ls Connolly：《在超便携应用中模拟开关的关键设计参数》飞兆半导体公司，2004曹会宾应用工程师caohuibin@哈尔滨圣邦微电子有限公司问：选择模拟开关主要需注意哪些参数？答：模拟开关要根据不同的应用选择不同的参数，如果是应用在高频操作的状态下，导通阻抗和频宽，电容都比较重要，但是对一些小信号低电压的操作，电路通道的损耗还有电荷注入，泄露电流引起信号损耗和开关噪音这些都是比较重要的因素，所以还是要根据不同的情况做不同的选择。
问：模拟开光的泄漏电流和导通电阻是不是一对矛盾的量？能不能同时都做得很小？答：模拟开关的泄漏电流和导通阻抗不是一对矛盾的量，模拟开关的导通阻抗和它的频宽相应的来说是对立的矛盾，正常来说，模拟开关的泄露电流是比较小的，都是在pA级的，对新的工艺来说，可以将导通电流和平宽同时进行优化，导通电阻降下来，负载的效率会有一定的提高，频带拓宽在高速传输应用。
问：高频操作，在结构上如何选择模拟开关？答：高频信号的传输与模拟开关的动态电路和静态参数的优化，还与模拟开关的脚位，一些电源电路的线路的布局有关系，比如说在数据口的D+和D-，一般建议大家进行平行输出，不要有一些相互的交差。
相反的，在其它有干扰的信号进来的时候，尽量不要和数据口作平行，这样会有一些耦合，然后在一些电源信号影响比较大的时候，建议和PCB的数据线做一个将近似90度直角，好处是可以保持信号的纯净。
另外，就是电源的GND和信号线做适当屏蔽，这对高频的信号会有更好的传输。
谢谢！问：Vishay公司的这一类器件在焊接上有无特殊要求，温度控制是否苛刻？答：Vishay的模拟开关都是一个标准的器件，在出厂之前，我们有一个JEDEC020C 标准认证，建议大家按照这个行业标准去做就可以，没有其它特殊的要求。
问：MiniQFN这种封装对于SMT修复有什么影响？会不会不利于取下来？谢谢答：MiniQFN封装是一个无引脚的封装，现在很多工程师都很熟悉用热风枪取这些器件，对这种封装来说，我相信很多工程师已经做过试验，这是一个标准的封装。
问：Vishay公司的模拟开关有哪些独特的优势？答：Vishay的新产品在封装方面有了一个很大的改善，我们又推出了MiniQFN这种小型的封装，它完全通过了一个工业上面的标准，比QFN可以节省50%的空间，非常适合在便携式场景应用的，在低压应用范围和超低的范围都有一些相应的改善，同时我们推出了新的像DD3157A一系列的具有保护功能的模拟开关系列。
谢谢！问：DG2612和DG2613有什么区别？答：DG2612和DG2613是一款中型的带负压功能的一个开关，实际上，它基于一个同样的设计，它的区别是2612在source端带有偏执功能，是加入了两个小的开关，透过50欧左右的电阻接到地上面，电池在2612可以提供一个Discharge 的Path，在信号切进去之前，降低开关的噪音，2613不带开关的功能，主要原因是在某些线路方面，即使路径在切到另外一边的时候，被切断的信号还在，它变成透过一个电阻时钟接在地上，有些客户在设计上不希望这些事情发生，因此因人而异。
问：模拟开关V+，是否要处于常开(ON)状态，对于直接电源供电。
那如果电源拿开时还有信号加上，会发生什么状况？几种主要封装如QFN,CSP和miniQFN在跑SMT时有何特别要求不同？答：模拟开关V+一般建议是常开的状态，因为信号在加进来的时候，我们需要电源保持常开，信号可以比较适当的去传输，电源关掉的时候，有可输入的信号直接串到输出端，这是一个不好的现象。
实际在工作的时候，信号会超过半导体的一个阀值，比如说信号超过400个毫伏，它的模拟开关是有一个P－CH或N－CH的MOS管去并联的，当超过这个阀值时，它的信号会自然而然的传到输出端，所以我们建议电源是处在一个常开的状态。
另外， VISHAY 在在这方面有一些新的模拟开关，欢迎垂询。
CSP的引脚是一个锡球，一般就是锡球的推力强度会稍微大一点，我们已经超过工业的标准250克，我们的推力已经达到350克以上，这是我们理解的一个强势，MiniQFN是一个比较标准的引脚，它的封装的特性和我们之前的QFN是比较有相似的，跑SMT的时候，我们没有特别的要求。
