线路损耗计算公式
100米电线电压损耗计算公式

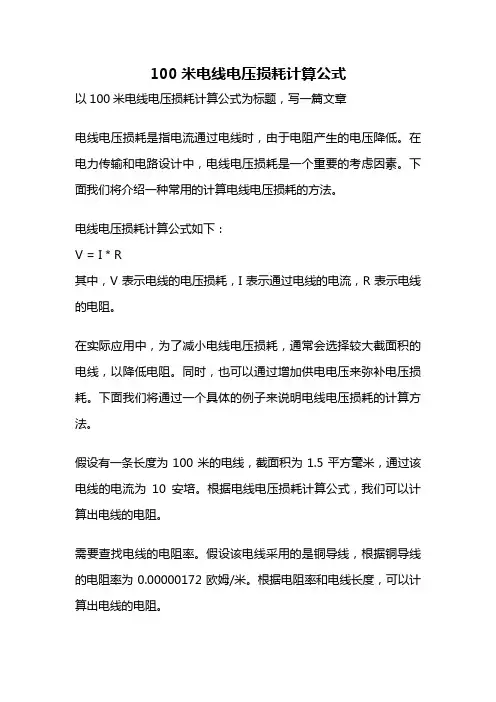

100米电线电压损耗计算公式以100米电线电压损耗计算公式为标题，写一篇文章电线电压损耗是指电流通过电线时，由于电阻产生的电压降低。
在电力传输和电路设计中，电线电压损耗是一个重要的考虑因素。
下面我们将介绍一种常用的计算电线电压损耗的方法。
电线电压损耗计算公式如下：V = I * R其中，V表示电线的电压损耗，I表示通过电线的电流，R表示电线的电阻。
在实际应用中，为了减小电线电压损耗，通常会选择较大截面积的电线，以降低电阻。
同时，也可以通过增加供电电压来弥补电压损耗。
下面我们将通过一个具体的例子来说明电线电压损耗的计算方法。
假设有一条长度为100米的电线，截面积为1.5平方毫米，通过该电线的电流为10安培。
根据电线电压损耗计算公式，我们可以计算出电线的电阻。
需要查找电线的电阻率。
假设该电线采用的是铜导线，根据铜导线的电阻率为0.00000172欧姆/米。
根据电阻率和电线长度，可以计算出电线的电阻。
电线的电阻 = 电阻率 * 电线长度 / 截面积电线的电阻 = 0.00000172 * 100 / 1.5 = 0.0001147欧姆根据电线电压损耗计算公式，可以计算出电线的电压损耗。
电线的电压损耗 = 电流 * 电线的电阻电线的电压损耗 = 10 * 0.0001147 = 0.001147伏特通过以上计算，我们可以得出在100米长度、截面积为1.5平方毫米的电线中，通过10安培电流时的电压损耗为0.001147伏特。
这个数值相对较小，说明该电线的电压损耗可以忽略不计。
在实际应用中，我们需要根据具体情况来选择合适的电线截面积和电线长度，以满足电压损耗的要求。
如果计算出的电压损耗较大，可能会导致供电设备无法正常工作，需要采取相应的措施，如增大电线截面积、降低电线长度或增加供电电压。
还需要注意电线的安全使用。
电线电压损耗会导致电线发热，如果电线截面积过小或使用时间过长，可能会引发电线过热甚至短路的安全隐患。
工业用电电量损耗计算公式

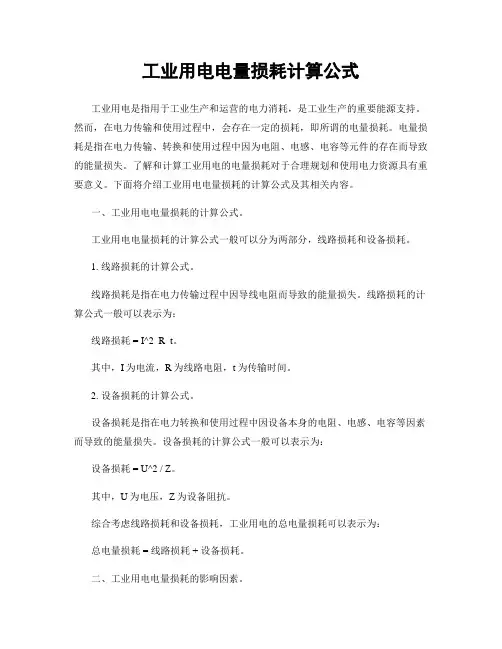

工业用电电量损耗计算公式工业用电是指用于工业生产和运营的电力消耗，是工业生产的重要能源支持。
然而，在电力传输和使用过程中，会存在一定的损耗，即所谓的电量损耗。
电量损耗是指在电力传输、转换和使用过程中因为电阻、电感、电容等元件的存在而导致的能量损失。
了解和计算工业用电的电量损耗对于合理规划和使用电力资源具有重要意义。
下面将介绍工业用电电量损耗的计算公式及其相关内容。
一、工业用电电量损耗的计算公式。
工业用电电量损耗的计算公式一般可以分为两部分，线路损耗和设备损耗。
1. 线路损耗的计算公式。
线路损耗是指在电力传输过程中因导线电阻而导致的能量损失。
线路损耗的计算公式一般可以表示为：线路损耗 = I^2 R t。
其中，I为电流，R为线路电阻，t为传输时间。
2. 设备损耗的计算公式。
设备损耗是指在电力转换和使用过程中因设备本身的电阻、电感、电容等因素而导致的能量损失。
设备损耗的计算公式一般可以表示为：设备损耗 = U^2 / Z。
其中，U为电压，Z为设备阻抗。
综合考虑线路损耗和设备损耗，工业用电的总电量损耗可以表示为：总电量损耗 = 线路损耗 + 设备损耗。
二、工业用电电量损耗的影响因素。
工业用电电量损耗的大小受到多种因素的影响，主要包括：1. 电力传输距离，电力传输距离越远，线路损耗就越大。
2. 电力负载大小，电力负载越大，设备损耗就越大。
3. 电力设备类型，不同类型的电力设备对电力的损耗程度不同。
4. 电力质量，电力的质量对于电量损耗也有一定影响。
5. 环境温度，环境温度高会导致电力设备损耗增加。
三、降低工业用电电量损耗的方法。
为了降低工业用电的电量损耗，可以采取以下措施：1. 优化电力传输线路，采用低阻抗、低损耗的导线，减少线路损耗。
2. 优化设备使用，选择高效率、低能耗的电力设备，减少设备损耗。
3. 提高电力质量，采用电力调节设备，提高电力质量，减少能量损失。
4. 加强设备维护，定期对电力设备进行维护和检修，保持设备正常运行状态，减少能量损失。
转供电电损和线损计算公式
转供电电损和线损计算公式
转供电电损和线损是指在电力输送过程中由于电阻、电感、电容等因素造成的能量损耗。
电损是指在变压器、开关设备等电气设备中由于电流通过导线和绕组时产生的电阻损耗；线损是指输电线路中由于电流通过导线时产生的电阻损耗。
下面是转供电电损和线损的计算公式：
1. 转供电电损计算公式：
转供电电损 = I^2 R.
其中，I为电流，R为电阻。
2. 线损计算公式：
线损 = I^2 R L.
其中，I为电流，R为电阻，L为线路长度。
需要注意的是，电损和线损的计算公式中，电流、电阻和线路
长度等参数需要根据具体情况进行实际测量或计算得出。
另外，还需要考虑功率因数、频率、温度等因素对电损和线损的影响，以得出准确的损耗值。
除了上述基本的计算公式外，还可以根据具体的电力系统参数和运行条件，采用复杂的数学模型和仿真软件进行电损和线损的精确计算。
这些模型和软件能够考虑更多的因素，并给出更准确的损耗值，有助于优化电力系统的运行和设计。
总之，电损和线损的计算是电力系统分析和设计中非常重要的一部分，准确的损耗值有助于合理规划电力系统，提高能源利用效率。
线路损耗及电阻计算公式
线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1.输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率，W;I--负荷电流，A;R--导线电阻，Ω(2)三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a=0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的;另外;负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1)基本电阻20℃时的导线电阻值R20为式中R--电线电阻率，Ω/km，;L--导线长度，km。
2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数，铜、铝导线a=0.004;tP--平均环境温度，℃。
3)负载电流附加电阻Rl为Rl= R204)线路实际电阻为R=R20+Rt+Rl(4)线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
输电线路损耗
输电线路损耗1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1) 单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ù(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
铜损与变压器负载率的平方成正比。
配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。
由于配电网点多面广，结构复杂，客户用电性质不同，负载变化波动大，要起模拟真实情况，计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的。
因为不仅要有详细的电网资料，还在有大量的运行资料。
有些运行资料是很难取得的。
另外，某一段时间的损失情况，不能真实反映长时间的损失变化，因为每个负载点的负载随时间、随季节发生变化。
而且这样计算的结果只能用于事后的管理，而不能用于事前预测，所以在进行理论计算时，都要对计算方法和步骤进行简化。
线路损耗公式及计算
线路损耗公式及计算
线路损耗的计算公式取决于具体的电力系统和线路类型。
以下是一些常见的计算方法：
1. 铜损公式：ΔP1=I²R1
其中，ΔP1为铜损，I为线路电流，R1为线路电阻。
2. 铝损公式：ΔP2=I²R2
其中，ΔP2为铝损，I为线路电流，R2为线路电阻。
3. 导线截面选择计算：I=P/U
其中，I为线路电流，P为输送功率，U为电压。
根据线路电流和所需的安全余量，选择合适的导线截面。
4. 变压器损耗计算：
a. 有功损耗：ΔP=P0+Kt*P1
其中，ΔP为有功损耗，P0为铁损，P1为铜损，Kt为负载系数。
b. 无功损耗：ΔQ=Q0+Kt*Q1
其中，ΔQ为无功损耗，Q0为空载无功损耗，Q1为负载无功损耗，Kt为负载系数。
5. 线路电压降计算：ΔU=I*R
其中，ΔU为电压降，I为线路电流，R为线路电阻。
这些公式只是线路损耗计算的一部分，具体的计算方法和参数取
值应根据实际情况而定。
同时，这些公式仅适用于稳态条件下的计算，对于暂态过程和动态过程的线路损耗计算，需要采用更为复杂的方法和模型。
输电线路损耗计算公式
输电线路损耗计算公式输电线路损耗是指在输电过程中，由于电阻、电感等因素引起的电能损失。
对于电力系统来说，输电线路损耗是一个不可避免的问题，因此需要对其进行计算和控制。
本文将介绍输电线路损耗的计算公式及其应用。
一、输电线路损耗的计算公式输电线路损耗的计算公式为：P = I^2R其中，P是损耗功率，单位为瓦特（W）；I是电流，单位为安培（A）；R是电阻，单位为欧姆（Ω）。
在实际应用中，由于输电线路的复杂性，计算公式需要进行一定的修正。
例如，考虑电感对损耗的影响，可以将公式改写为：P = I^2(R+Xl)其中，Xl是电感，单位为欧姆（Ω）。
另外，由于输电线路的长度和材料等因素对电阻的影响，可以将电阻分为直流电阻和交流电阻，分别用Rdc和Rac表示。
因此，完整的计算公式为：P = I^2(Rdc+Rac+Xl)其中，Rdc和Rac分别是直流电阻和交流电阻，Xl是电感。
二、输电线路损耗的应用输电线路损耗的应用主要有两个方面：一是用于电力系统的设计和优化，二是用于电力系统的运行和管理。
在电力系统的设计和优化中，输电线路损耗是一个重要的考虑因素。
通过对输电线路的损耗进行计算和分析，可以确定合适的线径和材料，以及优化输电线路的布局和结构，从而降低损耗，提高输电效率。
在电力系统的运行和管理中，输电线路损耗也是一个重要的指标。
通过对输电线路损耗的实时监测和分析，可以及时发现和解决线路故障，保证电网的安全稳定运行。
此外，还可以通过调整电网的负荷分配和优化输电线路的运行方式，降低损耗，提高输电效率。
三、输电线路损耗的控制策略为了降低输电线路的损耗，需要采取一系列控制策略。
具体措施包括：1. 优化输电线路的布局和结构，选择合适的线径和材料，降低电阻和电感。
2. 采用高效的输电设备，例如高压直流输电技术和智能输电设备，提高输电效率。
3. 优化电网的负荷分配和输电线路的运行方式，避免过载和电压不稳定等问题。
4. 加强对输电线路的检修和维护，及时发现和解决线路故障。
线路损耗计算公式
线损就是电阻消耗的电压或电能，电线的截面积和长度决定电阻的多少，电流决定电压或电能损失的多少，通过的电流越大，电压损失越多，电能损失越大，通过的时间越长，电能损失越多，
比入你的用电：
电阻公式：
R＝xx
通过5KW三相负荷时，电流约为9A
电压损失U损=IR=9X0.4=3.6V
电量损失P=I2R=9X0.4=32.4W(I2是平方)
一天的电能损失W=32.4WX24=778W.H=0.778度
通过10KW三相负荷时，电流约为18A
电压损失U损=IR=18X0.4=7.2V
电量损失P=I2R=18X0.4=130W
一天的电能损失W=130WX24=3120W.H=3.12度
通过20KW三相负荷时，电流约为36A
电压损失U损=IR=36X0.4=14.4V
电量损失P=I2R=36X0.4=518.4W
一天的电能损失W=518.4WX24=12440W.H=12.44度
以上说明：
电度数的增加线损也随之增加，负荷越大，损失越大。
电流增加1倍、电压损失增加1倍，电量损失或电能损失近似的是增加4倍。
你讲的5000度的线损是400度，100度的线损是800度，在负荷不变的情况下是正确的，负荷改变的情况下就不是了。
因为电流增加或减少1倍，电能损失近似的是增加或减少4倍。
作为用户，要减少电能损失，惟一的就是要减少线的长度和增加截面积。
线路、变压器损耗计算实例分析
（1）电力线路的功率损耗功率损耗包括有功损耗和无功损耗两部分。
有功功率损耗是电流通过线路电阻时发热所产生的，其计算式为ΔP L=3Ι2js R×10-3（KW）（1-7）式中ΔP L——线路有功功率损耗，KWR——线路相电阻，Ω R=r0Lr0——线路每公里电阻，Ω/KmL——线路长度，Km无功功率是电流通过线路电抗时所产生的，其计算式为、ΔQ L=3Ι2js X×10-3（Kvar）（1-8）式中ΔQ L——线路无功功率损耗，KWX——线路相电抗，Ω X=x0Lx0——线路每公里电阻，Ω/Km（2）电力变压器的功率损耗电力变压器的功率损耗由有功和无功两部分组成。
变压器的有功功率损耗有下列两部分组成：○1一部分是由主磁通在变压器铁芯中产生的有功功率铁损ΔF Fe，可近似认为就是变压器空载实验中测定出的损耗ΔP o。
这是因为变压器空载试验时电流Ι0很小，在一次线圈中产生的铜损小，可忽略不计。
铁损与变压器负荷大小无关，在电源电压和频率不变的情况下，其值是不变的。
○2另一部分是变压器通过负载电流时，在一、二次线圈中产生的铜损ΔP Cu，可近似认为就是变压器短路实验中测定出的损耗ΔP d。
因为短路试验时外加电压较小，在铁心中产生的损耗很小，可忽略不计。
铜损与负荷大小有关，它与电流的平方成正比。
变压器的有功功率损耗为ΔP B=ΔF Fe＋β2ΔP Cu≈ΔP o＋β2ΔP d（1-9）式中β——变压器的负荷率；β=S js/ S eS e——变压器的额定容量，KVA；S js——变压器的视在计算负荷，KVAΔP B——变压器的有功功率损耗，KWΔP o——变压器铁损，KWΔP d——变压器铜损，KW变压器的无功功率损耗也由两部分组成：（1）一部分无功功率用来产生主磁通，即产生励磁电流或空载电流Ι0，它与负荷大小无关。
（2）另一部分无功功率消耗在一、二次线圈的电抗上，在额定负载下它与负载电流的平方成正比。
10KV电缆的线路损耗及电阻计算公式
通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1) 单一线路有功功率损失计算公式为△ P= I2R式中△ P--损失功率，W；I--负荷电流，A；R-导线电阻，Q(2) 三相电力线路线路有功损失为△ P=^ PAPBPO 3I2R(3) 温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a= 0.004。
在有关的技术手册中给出的是20C时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20C 时的导线电阻值R20为R20=RL式中R--电线电阻率，Q/km ,;L--导线xx，km。
2）温度附加电阻Rt 为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，C。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U 为△ U=U 1－U2=LZ2．配电变压器损耗（简称变损）功率△PB配电变压器分为铁损（空载损耗）和铜损（负载损耗）两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
铜损与变压器负载率的平方成正比。
配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。
线损和电压降计算
线损和电压降计算
一、配电线路损耗计算
配电线路损耗有功电量与输入有功电量之比，叫做配电线路损失率，简称线损率。
一般大中型企业配电线路的线损率应在1%~3%之间。
农网高压线损率应在10%以下，低压线损率应在12%以下。
1．负荷在未端的线路损耗计算
（1）计算公式一：
∆P=mI j2R×10−3∆Q= mI j2X×10−3
式中∆P—有功功率损耗（KW）
∆Q—无功功率损耗（Kvar）;
m---线路相数
I j----线路中电流的均方根值（A），若以一天24h内计算，则可用下式计算；
I=√I12+I22+⋯+I242
24
R,X—线路每相的电阻和电抗（Ω）。
（2）计算公式二（三相交流电路）；
∆P=P2+Q2
U e2
R×10−3=
P2
U e2cosφcosφ
R×10−3
∆Q=P2+Q2
U e2
X×10−3=
P2
U e2cosφcosφ
X×10−3
式中P—线路输送有功功率（Kw）Q—线路输送无功功率（Kvar）
U e---线路额定电压（KV）
cosφ—负荷功率因数
２．具有分支线路线损的近似计算
具有分支线路线损的计算比较复杂，配电线路线损采用近似计算时，可以近似地认为各支路负荷的功率因数相等。
这样一来，各支路电流就能简单地用代数相加来进行计算。
变压器供电线路功率损耗的计算
变压器供电线路功率损耗的计算
1.变压器供电线路功率损耗概念：
2.变压器供电线路功率损耗计算的基本公式：
P=I^2*R
其中，P表示功率损耗，I表示电流，R表示电阻。
根据欧姆定律，电阻的计算公式为：
R=ρ*l/A
其中，R表示电阻，ρ表示电阻率，l表示导线的长度，A表示导线
的截面积。
综合以上公式，可以计算出变压器供电线路的功率损耗。
3.功率损耗的影响因素：
-导线的材质和截面积：导线的电阻与材质的导电性能和截面积有关，截面积越大，导线的电阻越小，功率损耗就越小。
-导线的长度：导线的长度越长，电阻就越大，功率损耗就越大。
-导线的电流：电流越大，电阻损耗就越大，功率损耗也就越大。
-导线的温度：导线的温度越高，导线抵抗就越大，功率损耗也就越大。
-变压器绕组的电阻：变压器绕组的电阻是功率损耗的重要组成部分，电阻越小，功率损耗也就越小。
4.功率损耗计算的步骤：
实际计算功率损耗时，可以按照以下步骤进行：
(1)确定导线的材质和截面积。
(2)确定导线的长度。
(3)确定变压器绕组的电阻。
(4)确定导线的电流。
(5)根据以上数据，计算出导线的电阻。
(6)根据电阻和电流，计算出功率损耗。
通过以上步骤，就可以计算出变压器供电线路的功率损耗。
在实际应用中，为了减小功率损耗，可以采取一些措施，比如选择适当的导线材质、增大导线的截面积、缩短导线的长度等。
总结：。
低压线路损失计算方法
1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
铜损与变压器负载率的平方成正比。
配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。
由于配电网点多面广，结构复杂，客户用电性质不同，负载变化波动大，要起模拟真实情况，计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的。
因为不仅要有详细的电网资料，还在有大量的运行资料。
有些运行资料是很难取得的。
另外，某一段时间的损失情况，不能真实反映长时间的损失变化，因为每个负载点的负载随时间、随季节发生变化。
而且这样计算的结果只能用于事后的管理，而不能用于事前预测，所以在进行理论计算时，都要对计算方法和步骤进行简化。
线路损耗功率计算
线路损耗功率计算在电力系统中，线路损耗是指由于导线的电阻而产生的能量损失。
线路损耗功率的计算是电力系统分析和设计中的重要问题之一，能够帮助电力系统的工程师优化线路结构，减少能量的损失。
本文将详细介绍线路损耗功率的计算方法。
1.线路损耗功率的定义在线路中，电流通过导线时会产生电压降，该电压降引起的功率损耗就是线路的损耗功率。
线路损耗功率包括导线电阻功率损耗和导线电感功率损耗。
导线电阻功率损耗是由导线电阻引起的功率损耗，计算公式为：P_r=I^2*R其中，P_r表示导线电阻功率损耗，I表示通过导线的电流，R表示导线的电阻。
导线电感功率损耗是由导线电感引起的功率损耗，计算公式为：P_l=I^2*X_l其中，P_l表示导线电感功率损耗，I表示通过导线的电流，X_l表示导线的电感。
2.线路损耗功率计算的步骤步骤1：确定线路的电阻和电感。
根据线路的参数，确定导线的电阻和电感。
导线的电阻可以通过导线的材料、直径和长度来计算；导线的电感可以通过导线的几何形状和相互感应效应来计算。
步骤2：确定线路的电流。
根据电力系统运行状态和负荷情况，确定线路的电流。
线路电流可以通过负荷功率、电压和功率因数来计算。
步骤3：计算导线电阻功率损耗。
利用导线的电阻和线路的电流，计算导线电阻功率损耗。
步骤4：计算导线电感功率损耗。
利用导线的电感和线路的电流，计算导线电感功率损耗。
步骤5：计算总线路损耗功率。
将导线电阻功率损耗和导线电感功率损耗相加，得到总的线路损耗功率。
3.线路损耗功率计算的考虑因素在线路损耗功率的计算中，有一些因素需要特别考虑：3.1温度影响导线的电阻和电感受温度的影响较大，因此在计算时需要考虑导线的温度。
导线的材料和型号可以提供导线的温度系数，根据导线的温度变化可以修正电阻和电感的值。
3.2频率影响导线的电感和电阻受频率的影响较大，因此在计算时需要考虑导线所处的频率。
不同频率下的导线参数不同，需要根据实际运行频率来选择导线参数。
10kv线路损耗计算公式
10kv线路损耗计算公式10kV线路损耗计算公式是用来计算10kV电力线路中的功率损耗的一种数学表达式。
在电力系统中，电力线路的输送过程中会有一定的电能损耗，这些损耗主要来自于线路的电阻、电感和电容等特性。
了解和计算线路损耗对于电力系统的运行和管理非常重要。
计算10kV线路损耗的公式如下：线路损耗 = P线路损耗 + Q线路损耗其中，P线路损耗表示有功线路损耗，Q线路损耗表示无功线路损耗。
P线路损耗 = 3 * I^2 * R其中，I表示线路电流，R表示线路电阻。
Q线路损耗 = 3 * I^2 * X其中，X表示线路电抗。
根据以上公式，可以得出10kV线路损耗的具体数值。
为了更好地理解和应用该公式，下面将对公式中的各个参数进行解释和分析。
线路电流是指电力线路中的电流大小，它与线路的负载有关。
线路负载越大，电流越大，线路损耗也会相应增加。
线路电阻是指电力线路中的电阻大小，它是由线路的导线材料、线径和长度等因素决定的。
电阻越大，线路损耗也会越大。
线路电抗是指电力线路中的电抗大小，它与线路的电感和电容有关。
电感和电容是线路的特性参数，它们会影响线路的电抗大小，进而影响线路损耗。
根据以上分析，可以得出以下结论：要降低10kV线路的损耗，可以采取以下措施：1. 优化线路设计：通过合理设计线路的导线材料、线径和长度，可以降低线路的电阻，从而减少线路损耗。
2. 优化线路负载：合理安排线路的负载，避免过载和不平衡负载，可以降低线路的电流，从而减少线路损耗。
3. 优化线路电抗：通过合理设计线路的电感和电容，可以降低线路的电抗，进而减少线路损耗。
4. 定期检测和维护线路：定期检测线路的电阻、电感和电容等参数，及时发现和修复线路故障，可以保证线路的正常运行，减少线路损耗。
10kV线路损耗计算公式是一种用来计算10kV电力线路损耗的数学表达式。
了解和应用该公式，可以帮助我们更好地管理和优化电力系统，降低线路的损耗，提高电力传输效率。
小区电损耗计算公式
小区电损耗计算公式
小区电损耗计算公式主要用于计算小区电力系统中的线路、变压器、开关设备等设备的电损耗，以了解该小区的电能损耗情况，从而制定合理的节能方案。
电损耗计算公式如下：
电损耗 = 线路电阻损耗 + 变压器铁损耗 + 变压器铜损耗 + 开关设备损耗
其中，线路电阻损耗可以通过以下公式进行计算：
线路电阻损耗 = IR×t
其中，I为线路电流，R为线路电阻，t为线路使用时间。
变压器铁损耗和铜损耗可以通过以下公式进行计算：
变压器铁损耗 = K×(I)
变压器铜损耗 = K×(I)
其中，K为变压器的铁损耗系数，I为变压器的一次侧电流，K 为变压器的铜损耗系数，I为变压器的二次侧电流。
开关设备损耗可以通过以下公式进行计算：
开关设备损耗 = K×(I)
其中，K为开关设备的损耗系数，I为开关设备的电流。
以上公式中，各项参数需要根据实际情况进行测量和计算。
通过对小区电损耗的计算，可以为小区节能改造提供有力的数据支持。
- 1 -。
10KV电缆的线路损耗及电阻计算公式
10KV电缆的线路损耗及电阻计算公式
1.10KV电缆线路损耗计算公式
电缆线路损耗是由于电缆本身导体的电阻而引起的能量损耗。
当电流
通过导体时，由于导体存在有限电阻，电流会消耗一部分能量，产生热量。
电缆线路的损耗可以根据以下公式计算：
线路损耗=I^2*R
其中，线路损耗（Loss）单位为瓦特（W），I为电流（Amperes），
R为电缆的总电阻（Ohm）。
电阻=(ρ*L)/A
其中，电阻（R）单位为欧姆（Ohm），ρ为电缆材料的电阻率
（Ohm-meter），L为电缆的长度（meter），A为电缆的横截面积
（square meter）。
需要注意的是，电缆的电阻率是电缆材料的一个重要参数，可以从电
缆的技术手册或技术参数表中获取。
3.10KV电缆的线路损耗与电阻计算实例
以一根10KV电缆为例，电流为100A，电缆总电阻为1.5Ω，电缆长
度为1000m，电缆材料的电阻率为0.02Ω-meter，电缆的横截面积为
4mm^2
电阻=(0.02*1000)/4=5Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线路损耗：
线路损耗，简称线损。
是电能通过输电线路传输而产生的能量损耗。
正文
电能通过输电线路传输而产生的能量损耗，简称线损。
电力网络中除输送电能的线路外，还有变压器等其他输变电设备,也会产生电能的损耗,这些电能损耗（包括线损在内）的总和称为网损。
线损是由电力传输中有功功率的损耗造成的，主要由以下3个部分组成。
①由于电流流经有电阻的导线，造成的有功功率的损耗，它是线损的最主要部分式中P、Q、I分别为流经路线的有功功率、无功功率和电流；U为路线上与P、Q同一点测得的电压；R为线路的电阻，与导线的截面、导线的材料和线路的长度有关。
②由于线路有电压，而线间和线对接之间的绝缘有漏电，造成的有功功率损耗
ΔPg=U2g
式中g是表征绝缘漏电情况的电导。
③电晕损耗：架空输电线路带电部分的电晕放电造成的有功功率损耗。
在一般正常情况下，后两部分只占极小的份量。
减少线损，节约能量，提高电力传输的效率，是电力部门设计运行工作的主要内容之一。
可以从下列几个方面着手降低线损:①提高电力系统的电压水平,包括在其他条件合理的情况下尽可能采用高一
级电压送电，在运行中保证电压水平；②使线路中的潮流合理，尤其应尽可能减少线路上无功功率的流动；③选用合理的导线材料和截面。
线损计算：
线损理论计算，是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
简介：
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
方法：
理论线损计算的概念
1．输电线路损耗
当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为
△P=I2R
式中△P--损失功率，W；
I--负荷电流，A；
R--导线电阻，Ω
(2)三相电力线路
线路有功损失为
△P=△PA十△PB十△PC=3I2R
(3)温度对导线电阻的影响：
导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a=0.004。
