组合竞争冒险现象

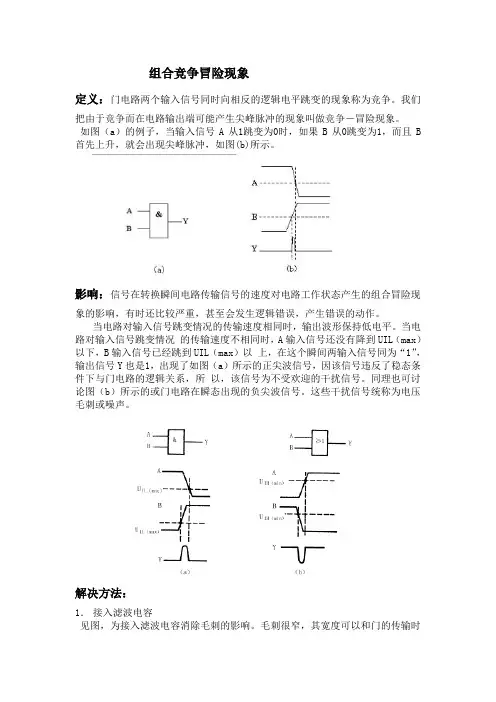

组合竞争冒险现象定义:门电路两个输入信号同时向相反的逻辑电平跳变的现象称为竞争。
我们把由于竞争而在电路输出端可能产生尖峰脉冲的现象叫做竞争-冒险现象。
如图(a)的例子,当输入信号A从1跳变为0时,如果B从0跳变为1,而且B 首先上升,就会出现尖峰脉冲,如图(b)所示。
影响:信号在转换瞬间电路传输信号的速度对电路工作状态产生的组合冒险现象的影响,有时还比较严重,甚至会发生逻辑错误,产生错误的动作。
当电路对输入信号跳变情况的传输速度相同时,输出波形保持低电平。
当电路对输入信号跳变情况的传输速度不相同时,A输入信号还没有降到UIL(max)以下,B输入信号已经跳到UIL(max)以上,在这个瞬间两输入信号同为“1”,输出信号Y也是1,出现了如图(a)所示的正尖波信号,因该信号违反了稳态条件下与门电路的逻辑关系,所以,该信号为不受欢迎的干扰信号。
同理也可讨论图(b)所示的或门电路在瞬态出现的负尖波信号。
这些干扰信号统称为电压毛刺或噪声。
解决方法:1.接入滤波电容见图,为接入滤波电容消除毛刺的影响。
毛刺很窄,其宽度可以和门的传输时间相比拟,因此常在输出端并联滤波电容C。
但C的引入会使输出波形边沿变斜,故参数要选择合适,一般由实验确定。
2.引入选通脉冲毛刺仅发生在输入信号变化的瞬间,因此在这段时间内先将门封住,待电路进入稳态后,再加选通脉冲选取输出结果。
该方法简单易行,但选通信号的作用时间和极性等一定要合适。
例如,见图,在组合电路中的输出门的一个输入端,加入一个选通信号,即可有效地消除任何冒险现象的影响。
3.修改逻辑设计如图(a)所示逻辑函数F=AB+A C ,在B=C=1时,F=A+A将产生偏“1”冒险。
增加多余项BC,则当B=C=1 时,F恒为1,所以消除了冒险。
即卡诺图化简时多圈了一个卡诺圈,如图(b)所示。
相切处增加了一个BC圈,消除了相切部分的影响。
在负载电路对竞争-冒险所产生的尖峰脉冲不敏感时,如负载为发光器件,竞争-冒险所产生的尖峰脉冲对电路的工作没有影响,可不必考虑这一问题。
组合逻辑电路中的竞争冒险

消除冒险的方法: 1. 加封锁脉冲 2. 加选通脉冲 3. 修改逻辑设计
4. 接入滤波电容 由于尖峰干扰脉冲的宽度很窄,在可能产生尖 峰干扰脉冲的门电路输出端与地之间接入一个容量 为几十皮法的电容就可吸收掉尖峰干扰脉冲。
