全程图解主板初学菜鸟们必看

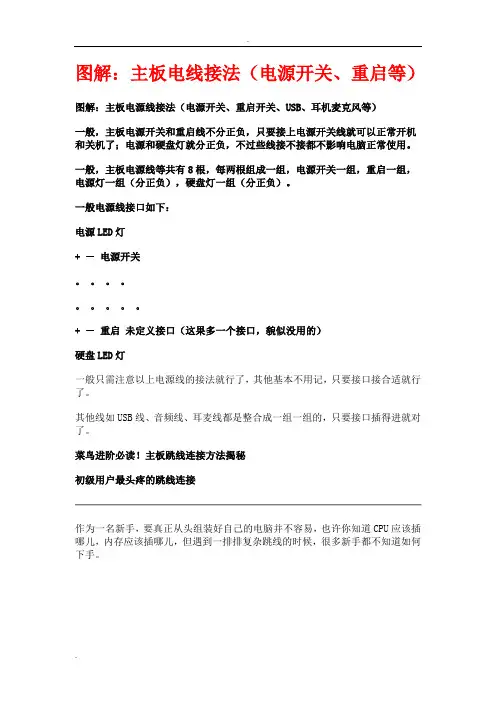

图解---主板前置面板接线方法!
图解：主板电线接法（电源开关、重启等）图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
菜鸟学硬件 深入浅出看主板
定 海 神 针—ＣＰ Ｕ供 电 电路
电源供 给主 板的 电流为正 １Ｖ作 电 压要 低 很 多 ． Ｖ 而 Ｐ 因此 需 要将 高 直 流 电压 转 换 成低 直 流 电 压 供 ＣＰ Ｕ使 用 。这 就 是 主 板 ＣＰ 供 电 电 Ｕ 路 的 工 作任 务 之 一 。供 电电 路 的 另外 一 个
芯 片 设计 的芯 片 组设 计 生 成 成本 比传 统 南 北 桥 双 芯 片设 计 低得 多 ，且 降低 了 以往 南 北 桥 之 间传 输 数 据 的 延迟 ，拥 有 比同 规格 双芯片设计 的芯片组更出色的性能表现 ， 并 降 低 了 功耗 ，更 为主 要 的 是 ，主 板 厂 商 的Ｐ ＣＢ布 线难 度也 大 大 降低 。减 少 了研 发
式 将 ＣＰ 工 作 需 要 的 总 电 流 分 配 到 多 个 Ｕ 回 路 ，减 少 每 相 回路 供 电负 担 ．降低 单 个 供 电 元 件 发 热 量 。 如 Ａ ｔ ｌｎ ４ Ｘ ＭＤ Ａ ｈｏ ６ ２ ４ ０ ＋ 超 频 后 较 大 负载 工 作 时 需 要 大 概 ５０ ７ Ａ 的 电 流 ，三 项供 电 电路 每 项 需要 负 担 ０ 将 近 ２ Ａ 的 电 流 ，对 供 电 电 路 的考 验 极 ５ 大 ，而 四 项 供 电 电 路 每 项 只 需 负 担 １Ａ ８ 左 右 的 电流 ，每 项 回路 负担 减 轻 了很 多。
任 务 是 将 电流 中 的 杂 波 去 除 ，众 所 周 知 ， 家 用 电 网 中 的电 流 质量 很 差 ．尽 管 电源 对 电流 进 行 了初 步 整理 ，但 生 成 的 电流 还 是
能 支 持 的硬 件 规 格 以 及 性 能 。 我 们 选 购 主板 时 首 先 考 虑 的就 是 决 定 使 用 什 么 芯 片 组 的 产 品 ， 好 的芯 片 组 要 求 有 性 能 足
计算机主板图解
主要有 Intel 和 AMD 两大品牌，按照性能和价 格又分为不同型号。
3
更换
可以升级或更换 CPU，但需要与主板兼容。
内存
作用
内存是计算机的临时存储器， 用于存储当前正在执行的任务
和程序数据。
类型
主要有 DDR3、DDR4、DDR5 等类型，每种类型又分为不同频 率和容量。
升级
可以增加或更换内存条，但需要与 主板兼容。
01
系统启动流程
系统启动流程是指从按下计算机电源开关到加载操作系统完成的过程
。
02
系统启动的步骤
系统启动的步骤包括BIOS系统初始化、硬件检测、引导加载程序（
Bootloader）加载、操作系统加载等。
03
系统启动的过程
系统启动过程中，BIOS系统会检测硬件并初始化，然后引导加载程序
会加载并启动操作系统。在操作系统加载完成后，计算机就可以正常
性能提升的策略与建议
性能提升策略
合理分配资源：根据实际需要，合理分配系统资源，如 CPU核心数、内存大小等，以提高系统整体性能。
充分了解硬件性能：在购买和升级硬件之前，需要对硬 件的性能有充分的了解，避免盲目购买和升级。
优化硬件配置：根据实际需求，选择性能更强的硬件配 置，如更高频率的CPU、更大容量的内存等。
开机自检
开机自检程序
开机自检程序是计算机在启动时自动执行的系统检测程序，它检测计算机的硬件和软件配 置。
开机自检的过程
开机自检程序会检测CPU、内存、硬盘、显卡等硬件设备，并检查系统的启动选项和配置 。
开机自检的结果
开机自检程序会根据检测结果给出相应的提示信息，例如启动选项丢失或硬件故障等。
(完整版)电脑主板图文详解
电脑主板图文详解认识主机板「主机板」( Motherboard )不算电脑里最先进的零组件，但绝对是塞最多东西的零组件。
事实上，现在新的主机板简直像怪物，上面可能有数十个长长短短、大大小小、圆的方的、各式各样的插槽。
即使我已经见过不下百张的主机板，仍然会惊讶于一张板子怎么能塞这么多东西，更可怕的是，东西还一年比一年多。
平台的概念在电脑零件组中，主机板扮演的是一个「平台」( Platform )的角色，它把所有其他零组件串连起来，变成一个整体。
我们常说CPU象大脑一样，负责所有运算的工作，而主机板就有点像脊椎，连接扩充卡、硬盘、网络、音效、键盘、鼠标器、打印机等等所有的周边，让CPU可以掌控。
所以玩电脑的人，常会在意「板子稳不稳」，因为主机板连接的周边太多，若稳定性不够就容易出现各种灵异现象。
CPU不够快，顶多人笨一点算得慢，但脊椎出毛病就不良于行了。
当然，CPU还是最重要的零件，CPU挂了，就像本草纲目所记载的：「脑残没药医」。
目前全世界最大的主机板厂通通都在台湾 (生产线当然在大陆) ，所以一定要好好认识一下台湾之光，但就像最前面说的，现在主机板上实在塞太多东西，每个插槽都是一种规格，有自己的历史和技术。
这篇主要是讲一个「综观」，各插槽的技术会在对应零组件里详细说明，出现一堆英文缩写请别在意。
废话不多说，我们挑一张目前最新的主机板做介绍，大家一起感谢微星提供两张P35 Platinum 供小弟任意解体，幸好，在本专题中没有一张主机板死亡。
主机板外观这是目前新的主机板的模样， 看起来密密麻麻跟鬼一样。
你电脑里装的可能没这么高级, 花样也不一定这么多，但某些东西是每一张主机板都会有的。
pI1hcnSA ■t-.lln -J先把一定会有的东西框出来标号，依序做介绍。
1.CPU插槽(CPU Socket):首先，主机板一定有个插槽放CPU不同的主机板通常会有不同的CPU插槽造型，以支持不同的CPU而即使插槽造型一样，主机板也不一定都能支持，这跟CPU或主机板的世代交替，或是厂商自己划分产品定位有关。
电脑主板图文详解
電腦主板圖文詳解認識主機板「主機板」（Motherboard）不算電腦裏最先進的零組件，但絕對是塞最多東西的零組件。
事實上，現在新的主機板簡直像怪物，上面可能有數十個長長短短、大大小小、圓的方的、各式各樣的插槽。
即使我已經見過不下百張的主機板，仍然會驚訝于一張板子怎麼能塞這麼多東西，更可怕的是，東西還一年比一年多。
平臺的概念在電腦零件組中，主機板扮演的是一個「平臺」（Platform）的角色，它把所有其他零元件串連起來，變成一個整體。
我們常說CPU像大腦一樣，負責所有運算的工作，而主機板就有點像脊椎，連接擴充卡、硬碟、網路、音效、鍵盤、滑鼠、印表機等等所有的周邊，讓CPU可以掌控。
所以玩電腦的人，常會在意「板子穩不穩」，因為主機板連接的周邊太多，若穩定性不夠就容易出現各種靈異現象。
CPU不夠快，頂多人笨一點算得慢，但脊椎出毛病就不良於行了。
當然，CPU還是最重要的零件，CPU掛了，就像本草綱目所記載的：「腦殘沒藥醫」。
目前全世界最大的主機板廠通通都在臺灣（生產線當然在大陸），所以一定要好好認識一下臺灣之光，但就像最前面說的，現在主機板上實在塞太多東西，每個插槽都是一種規格，有自己的歷史和技術。
這篇主要是講一個「綜觀」，各插槽的技術會在對應零元件裏詳細說明，出現一堆英文縮寫請別在意。
廢話不多說，我們挑一張目前最新的主機板做介紹，大家一起感謝微星提供兩張P35 Platinum供小弟任意解體，幸好，在本專題中沒有一張主機板死亡。
主機板外觀這是目前新的主機板的模樣，看起來密密麻麻跟鬼一樣。
你電腦裏裝的可能沒這麼高級，花樣也不一定這麼多，但某些東西是每一張主機板都會有的。
先把一定會有的東西框出來標號，依序做介紹。
1.CPU插槽（CPU Socket）：首先，主機板一定有個插槽放CPU，不同的主機板通常會有不同的CPU插槽造型，以支援不同的CPU，而即使插槽造型一樣，主機板也不一定都能支持，這跟CPU或主機板的世代交替，或是廠商自己劃分產品定位有關。
【电脑主板图解】

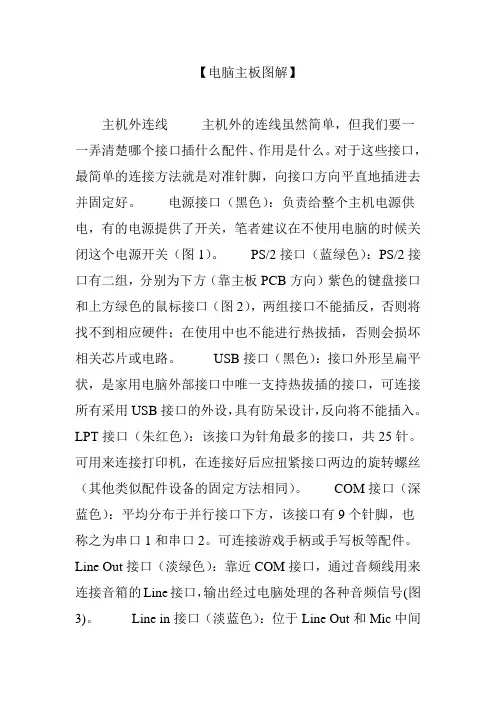

【电脑主板图解】主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。
电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。
PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。
LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。
MIC接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
图解---主板前置面板接线方法!
图解：主板电线接法（电源开关、重启等）图解：主板电源线接法（电源开关、重启开关、USB耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ —电源开关0 0 0 00 0 0 0 0+ —重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了0其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”至V跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线” 0看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人， 相信谁也确定不了。
主板结构示意图
计算机维修维护心态
• （四心）耐心、信心、恒心、细心
故障诊断手法
• 望（观察）、闻（听声音）、闻（嗅气 味）、摸（温度）
主板结构示意图
主板品牌型号
PCI插槽
PCI-E显卡接口 PCIEX1接口 CPU插槽 PCIEX4接口
CPU辅助供电接口
SATA硬盘接口
北桥芯片 南桥芯片
DDR内存插槽
CMOS
CMOS电池
IDE硬盘接口
主板电源接口24芯
显卡说明
• • • • • • •
又名:图形加速硬件 接口发展:ISA->PCI->AGP->PCI-E 按功能分类：２Ｄ、３Ｄ、２Ｄ＋３Ｄ 芯片：ＡＴＩ、ＮＶＤＡ、ＳIＳ、Ｓ３ 输出模式：ＭＡＤ－ＣＧＡ－ＥＧＡ－ＶＧＡ－ＳＣＧＡ 结构：基板、ＣＰＵ、时钟发生器、虑波器、声效应管、电压控制芯片 品牌:七彩虹、昂达、蓝宝石、小影霸、盈通、影驰等
硬盘内部结构示意图
• 内部结构：盘体、悬浮磁头、磁臂、音圈、控制电路板）
前置开关连线说明图
• • R SW 电源开关键 RESET SW 复位键 H.DD.LED 硬盘指示灯 POWER LED 电源指示灯
硬件安装过程中的注意事项
•
•
• •
•
• •
(1)防止静电。静电极易损坏集成电路。因此在安装前，最好用手 触摸一下接地的导电体或洗手以释放掉身上可能携带的静电。有条件 的安装人员还可以在手上带一个接地的除静电环。 (2)防止液体进入计算机内部。因为液体特别是汗液滴在板卡上可 能造成短路而使器件损坏，所以一定要注意擦干手上的汗水。 3)使用正常的安装方法，不可粗暴安装。 (4)检查各部件说明书与驱动程序盘是否其全，并认真阅读各部件 的说明书，明确它们的类型，以便正确安装驱动程序。 (5)主板装进机箱前，先装上处理器与内存。此外装AGP与PCI卡时， 要确定安装是否到位，因为上螺丝时，有些卡会翘起来，松脱的卡会 造成工作不正常，甚至损坏。 (6)计算机各个部件应做到轻拿轻放，切忌猛烈碰撞，尤其是硬盘。 (7)测试前，建议只装必要的部件——如主板、处理器、内存、散 热片与风扇、电源以及显卡等。其它东西如软驱、硬盘、光驱、声卡、 网卡、打印机等，在确定没问题的时候再装。
电脑主板基础知识图解(修订版)
图解电脑主板一、硬件其实不神秘现在电脑早已不是什么稀罕物了，但你是否了解你的电脑呢？你是否知道硬件上那些密密麻麻芯片的作用呢？如果说CPU是PC的大脑，电源是PC的心脏，那么主板就是PC的神经系统。
可以说主板是所有硬件的基础，是它将各个硬件连接起来，并保证这些硬件可以按部就班的工作。
由于承担着大量复杂的工作，因此主板上元件的复杂程度也是所有硬件中数一数二的，但却很少有普通玩家了解主板上各个元件的功能，这对于一个DIY玩家是坚决不被允许的。
今天笔者就为大家介绍一下主板上各个元件的功能特点，希望通过笔者的介绍大家可以了解更多的硬件知识，成为一个真正的硬件高手。
二、主板主要元件概述【A】 CPU插槽，目前Intel和AMD的处理器均采用这种ZIP零阻力接口设计。
另外CPU接口附近通常会留出较低的空间以保证高端热管散热器的安装。
【B】内存接口，此位置专门为安装内存所使用，一般普通主板只拥有4个内存插槽，高端主板会增加至6个，而某些集成主板只有2个甚至1个。
安装时需要将内存装进同一颜色插槽才能实现双通道及三通道。
【C】 PCI-E 16x接口，这款拥有三条PCI-E 16x接口，并都采用蓝色以方便识别。
目前PCI-E接口主要为安装显卡使用，而3条PCI-E接口则意味着这款主板最多能同时安装3块显卡，当然只有狂热的游戏发烧友才会这么干。
【D】 PCI接口，这款主板拥有两条PCI接口，并都采用黑色涂装，PCI接口目前主要为安装网卡、声卡等设备。
【E】 PCI-E 1X接口，这块主板板载两条PCI-E 1X接口，此接口250MB/s的带宽远高于普通PCI接口的133MB/s，目前PCI-E 1X主要用于安装扩展卡，如声卡、网卡等。
【F】北桥芯片，散热片低下是主板的北桥芯片。
北桥的主要功能是为CPU、内存、PCI-E接口之前提供互相通信，而在某些集成主板中，北桥内还集成了显示核心。
【G】南桥芯片，南桥芯片的主要功能是控制PCI接口、集成声卡、USB接口等设备。
计算机主板各部分图文介绍PPT
返回
音频接口
音频接口主要用于连接耳机和音箱。 它符合PC'99颜色规格，采用彩色 接口，容易辨别。其中蓝色接口为 Speaker接口，红色为Mic接口，绿 色接口为Line-in音频输入接口。 Nhomakorabea返回
主板扩展接口
USB扩展接口 IEEE 1394扩展接口
各种挡板
返回
8.BIOS
返回
那个看起来像水银电池的东西，嗯....就是电池。用来供电给 BIOS，存贮主 机板的设置和时间，就算电源拔掉，资料也可以保留很长一段时间。至于 BIOS （Basic Input/OutputSystem），有点像是主机板内建的「软件」，用来辨识主 机板上的各式装置，调整各种设置，再交给操作系统启动，BIOS 是开机过程中 的第一步，BIOS 辨识完毕之后再给操作系统接手。BIOS 软件通常放在一个很小 的 Flash ROM 存贮装置（可以刷 BIOS 更新内容），照片中贴着绿色贴纸的就 是，和旁边的插槽相比真的超小。 返回
南桥芯片主要负责I/O接口及 IDE设备的控制等。
南桥芯片
返回
3.北桥芯片（Northbridge）
北桥是主机板上最 重要的芯片，负责 连接 CPU、存贮器 和显示卡，通常中 阶以上的主机板都 会在北桥上装散热 片或风扇，因为它 就像 CPU 一样会 发热。照片中是拆 下散热器后的模样 ，紫色的东西可能 是散热用的贴纸， 我不敢硬抠下来， 不过北桥就和 CPU 一样，都是一颗芯 片。
IDE接口用来连 接硬盘和光驱等 IDE存储设备。 通常蓝色的IDE 接口为IDE1， 白色的IDE接口 为IDE2。靠近 IDE接口，颜色 为黑色的接口为 软驱接口。
返回
• SATA 和IDE 的排 线， 很明 显看 的出 来 SATA 的插 拔方 便多 了
电脑主板各部件详细图解
电脑主板各部件详细图解来全⾯了解主板。
⼀、主板图解 ⼀块主板主要由线路板和它上⾯的各种元器件组成 1.线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由⼏层树脂材料粘合在⼀起的，内部采⽤铜箔⾛线。
⼀般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接...正⽂：⼤家知道，主板是所有电脑配件的总平台，其重要性不⾔⽽喻。
⽽下⾯我们就以图解的形式带你来全⾯了解主板。
⼀、主板图解 ⼀块主板主要由线路板和它上⾯的各种元器件组成 1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由⼏层树脂材料粘合在⼀起的，内部采⽤铜箔⾛线。
⼀般的PCB 线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
⽽⼀些要求较⾼的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。
制作的第⼀步是光绘出零件间联机的布线，其⽅法是采⽤负⽚转印( Subtractivetransfer)的⽅式将设计好的PCB线路板的线路底⽚“印刷”在⾦属导体上。
这项技巧是将整个表⾯铺上⼀层薄薄的铜箔，并且把多余的部份给消除。
⽽如果制作的是双⾯板，那么PCB的基板两⾯都会铺上铜箔。
⽽要做多层板可将做好的两块双⾯板⽤特制的粘合剂“压合”起来就⾏了。
接下来，便可在PCB板上进⾏接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧⾥头必须经过电镀(镀通孔技术，Plated-Through-H ole technology，PTH)。
在孔璧内部作⾦属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产⽣⼀些化学变化，⽽它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全程图解主板初学菜鸟们必看2005年02月21日 10:53 中关村在线作者：英雄大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。
而下面我们就以图解的形式带你来全面了解主板。
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
此主题相关图片如下：主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
最后，就是测试了。
测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。
光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Flying-Probe)来检查所有连接。
电子测试在寻找短路或断路比较准确，不过光学测试可以更容易侦测到导体间不正确空隙的问题。
线路板基板做好后，一块成品的主板就是在PCB基板上根据需要装备上大大小小的各种元器件—先用SMT自动贴片机将IC芯片和贴片元件“焊接上去，再手工接插一些机器干不了的活，通过波峰/回流焊接工艺将这些插接元器件牢牢固定在PCB上，于是一块主板就生产出来了。
此主题相关图片如下：另外，线路板要想在电脑上做主板使用，还需制成不同的板型。
其中AT板型是一种最基本板型，其特点是结构简单、价格低廉，其标准尺寸为33.2cmX30.48cm，AT主板需与AT机箱电源等相搭配使用，现已被淘汰。
而ATX板型则像一块横置的大AT板，这样便于ATX机箱的风扇对CPU进行散热，而且板上的很多外部端口都被集成在主板上，并不像AT板上的许多COM口、打印口都要依*连线才能输出。
另外ATX还有一种Micro ATX 小板型，它最多可支持4个扩充槽，减少了尺寸，降低了电耗与成本。
2.北桥芯片芯片组(Chipset)是主板的核心组成部分，按照在主板上的排列位置的不同，通常分为北桥芯片和南桥芯片，如Intel的i845GE芯片组由82845GE GMCH北桥芯片和ICH4(FW82801DB)南桥芯片组成；而VIA KT400芯片组则由KT400北桥芯片和VT8235等南桥芯片组成(也有单芯片的产品，如SIS630/730等)，其中北桥芯片是主桥，其一般可以和不同的南桥芯片进行搭配使用以实现不同的功能与性能。
此主题相关图片如下：北桥芯片一般提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持，通常在主板上*近CPU插槽的位置，由于此类芯片的发热量一般较高，所以在此芯片上装有散热片。
3.南桥芯片此主题相关图片如下：南桥芯片主要用来与I/O设备及ISA设备相连，并负责管理中断及DMA通道，让设备工作得更顺畅，其提供对KBC(键盘控制器)、RTC(实时时钟控制器)、USB(通用串行总线)、Ultra DMA/33(66)EIDE数据传输方式和ACPI(高级能源管理)等的支持，在*近PCI 槽的位置。
4.CPU插座CPU插座就是主板上安装处理器的地方。
主流的CPU插座主要有Socket370、Socket 478、Socket 423和Socket A几种。
其中Socket370支持的是PIII及新赛扬，CYRIXIII 等处理器；Socket 423用于早期Pentium4处理器，而Socket 478则用于目前主流Pentium4处理器。
此主题相关图片如下：而Socket A(Socket462)支持的则是AMD的毒龙及速龙等处理器。
另外还有的CPU 插座类型为支持奔腾/奔腾MMX及K6/K6-2等处理器的Socket7插座；支持PII或PIII 的SLOT1插座及AMD ATHLON使用过的SLOTA插座等等。
5.内存插槽此主题相关图片如下：内存插槽是主板上用来安装内存的地方。
目前常见的内存插槽为SDRAM内存、DDR 内存插槽，其它的还有早期的EDO和非主流的RDRAM内存插槽。
需要说明的是不同的内存插槽它们的引脚，电压，性能功能都是不尽相同的，不同的内存在不同的内存插槽上不能互换使用。
对于168线的SDRAM内存和184线的DDR SDRAM内存，其主要外观区别在于SDRAM内存金手指上有两个缺口，而DDR SDRAM内存只有一个。
6.PCI插槽此主题相关图片如下：PCI(peripheral component interconnect)总线插槽它是由Intel公司推出的一种局部总线。
它定义了32位数据总线，且可扩展为64位。
它为显卡、声卡、网卡、电视卡、MODEM等设备提供了连接接口，它的基本工作频率为33MHz，最大传输速率可达132MB/s。
7.AGP插槽此主题相关图片如下：AGP图形加速端口(Accelerated Graphics Port)是专供3D加速卡(3D显卡)使用的接口。
它直接与主板的北桥芯片相连，且该接口让视频处理器与系统主内存直接相连，避免经过窄带宽的PCI总线而形成系统瓶颈，增加3D图形数据传输速度，而且在显存不足的情况下还可以调用系统主内存，所以它拥有很高的传输速率，这是PCI等总线无法与其相比拟的。
AGP接口主要可分为AGP1X/2X/PRO/4X/8X等类型。
8.ATA接口ATA接口是用来连接硬盘和光驱等设备而设的。
主流的IDE接口有ATA33/66/100/133，ATA33又称Ultra DMA/33，它是一种由Intel公司制定的同步DMA 协定，传统的IDE传输使用数据触发信号的单边来传输数据，而Ultra DMA在传输数据时使用数据触发信号的两边，因此它具备33MB/S的传输速度。
此主题相关图片如下：而ATA66/100/133则是在Ultra DMA/33的基础上发展起来的，它们的传输速度可反别达到66MB/S、100M和133MB/S，只不过要想达到66MB/S左右速度除了主板芯片组的支持外，还要使用一根ATA66/100专用40PIN的80线的专用EIDE排线。
此主题相关图片如下：此外，现在很多新型主板如I865系列等都提供了一种Serial ATA即串行ATA插槽，它是一种完全不同于并行ATA的新型硬盘接口类型，它用来支持SATA接口的硬盘，其传输率可达150MB/S。
9.软驱接口此主题相关图片如下：软驱接口共有34根针脚，顾名思义它是用来连接软盘驱动器的，它的外形比IDE 接口要短一些。
10.电源插口及主板供电部分电源插座主要有AT电源插座和ATX电源插座两种，有的主板上同时具备这两种插座。
AT插座应用已久现已淘汰。
而采用20口的ATX电源插座，采用了防插反设计，不会像AT电源一样因为插反而烧坏主板。
除此而外，在电源插座附近一般还有主板的供电及稳压电路。
此主题相关图片如下：主板的供电及稳压电路也是主板的重要组成部分，它一般由电容，稳压块或三极管场效应管，滤波线圈，稳压控制集成电路块等元器件组成。
此外，P4主板上一般还有一个4口专用12V电源插座。
11.BIOS及电池BIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。
实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持。
除此而外，在BIOS芯片附近一般还有一块电池组件，它为BIOS提供了启动时需要的电流。
此主题相关图片如下：常见BIOS芯片的识别主板上的ROM BIOS芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面一般印有“BIOS”字样，另外还有许多PLCC32封装的BIOS。
此主题相关图片如下：早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，因为紫外线照射会使EPROM内容丢失，所以不能随便撕下。
现在的ROM BIOS多采用Flash ROM(快闪可擦可编程只读存储器)，通过刷新程序，可以对Flash ROM进行重写，方便地实现BIOS升级。
目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。
Award BIOS是由Award Software公司开发的BIOS产品，在目前的主板中使用最为广泛。
Award BIOS功能较为齐全，支持许多新硬件，目前市面上主机板都采用了这种BIOS。
AMI BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各种软、硬件的适应性好，能保证系统性能的稳定，在90年代后AMI BIOS应用较少；Phoenix BIOS 是Phoenix公司产品，Phoenix BIOS多用于高档的原装品牌机和笔记本电脑上，其画面简洁，便于*作，现在Phoenix已和Award公司合并，共同推出具备两者标示的BIOS产品。
12.机箱前置面板接头机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。
一般来说，ATX结构的机箱上有一个总电源的开关接线(Power SW)，其是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。
