ip3op3im3详细解释
lnb ip3指标
LNB（Low Noise Block Converter）是一种低噪声块转换器，用于将直流电压转换为所需的直流电压。
IP3是LNB中的一个重要指标，表示LNB输出电压的稳定性。
IP3指标通常用于描述LNB输出电压的纹波（ripple）和噪声（noise）水平，其数值越小表示输出电压越稳定。
IP3指标的计算方法如下：
IP3 = Peak-to-Peak Ripple / DC Offset
其中，Peak-to-Peak Ripple是指输出电压的峰峰值与基线之间的差值，DC Offset是指输出电压的直流偏置。
IP3指标通常用于衡量LNB的稳定性和可靠性，较高的IP3值表示LNB输出电压更加稳定，对于需要高精度电压输出的应用场合尤为重要。
ipm三电阻和单电阻
ipm三电阻和单电阻
IPM（Intelligent Power Module）是一种集成了驱动电路、智能控制功能和功率器件（通常是IGBT）的模块。
在三电阻与单电阻方面，以下是它们的解释：
三电阻（three resistor model）是一种电路模型，用于描述电气元件的电阻、电感和电容特性。
它将电阻、电感和电容简化为等效的电阻元件，分别代表了元件的损耗特性、惯性特性和存储特性。
单电阻是指只有一个电阻元件的电路模型。
它是电路分析和设计中常见的一种简化模型，用于描述电路中的电阻特性。
在单电阻模型中，所有的电阻元件都被合并为一个等效的电阻，并且没有考虑电感和电容的影响。
三电阻模型更加细致和精确，能够更准确地描述电路中的元件特性。
而单电阻模型则是一种简化模型，用于快速分析和设计电路，尤其在简单电路和初步设计阶段使用较多。

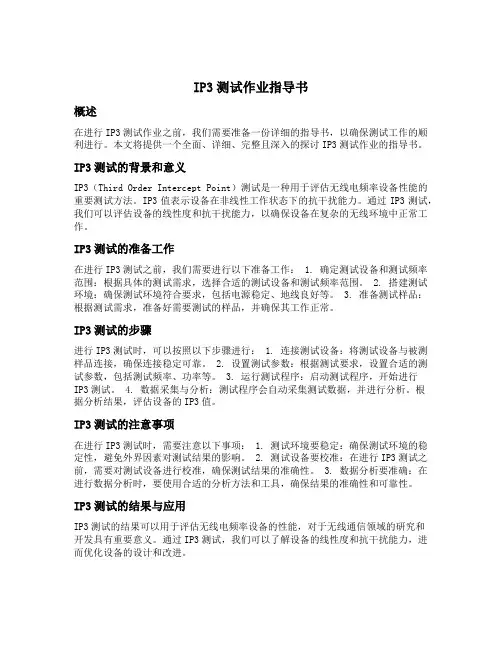

ip3测试作业指导书
IP3测试作业指导书概述在进行IP3测试作业之前，我们需要准备一份详细的指导书，以确保测试工作的顺利进行。
本文将提供一个全面、详细、完整且深入的探讨IP3测试作业的指导书。
IP3测试的背景和意义IP3（Third Order Intercept Point）测试是一种用于评估无线电频率设备性能的重要测试方法。
IP3值表示设备在非线性工作状态下的抗干扰能力。
通过IP3测试，我们可以评估设备的线性度和抗干扰能力，以确保设备在复杂的无线环境中正常工作。
IP3测试的准备工作在进行IP3测试之前，我们需要进行以下准备工作： 1. 确定测试设备和测试频率范围：根据具体的测试需求，选择合适的测试设备和测试频率范围。
2. 搭建测试环境：确保测试环境符合要求，包括电源稳定、地线良好等。
3. 准备测试样品：根据测试需求，准备好需要测试的样品，并确保其工作正常。
IP3测试的步骤进行IP3测试时，可以按照以下步骤进行： 1. 连接测试设备：将测试设备与被测样品连接，确保连接稳定可靠。
2. 设置测试参数：根据测试要求，设置合适的测试参数，包括测试频率、功率等。
3. 运行测试程序：启动测试程序，开始进行IP3测试。
4. 数据采集与分析：测试程序会自动采集测试数据，并进行分析。
根据分析结果，评估设备的IP3值。
IP3测试的注意事项在进行IP3测试时，需要注意以下事项： 1. 测试环境要稳定：确保测试环境的稳定性，避免外界因素对测试结果的影响。
2. 测试设备要校准：在进行IP3测试之前，需要对测试设备进行校准，确保测试结果的准确性。
3. 数据分析要准确：在进行数据分析时，要使用合适的分析方法和工具，确保结果的准确性和可靠性。
IP3测试的结果与应用IP3测试的结果可以用于评估无线电频率设备的性能，对于无线通信领域的研究和开发具有重要意义。
通过IP3测试，我们可以了解设备的线性度和抗干扰能力，进而优化设备的设计和改进。
IP3三阶交调截取点测试
IP3三阶交调截取点测试IP3 三阶交调截取点测试2008-05-18 23:52输入输出三阶截获点(iip3,oip3):反映放大器的线性特性。
具体指三阶谐波与输入端基波电平相同时对应的输入/输出功率电平。
摘要:在宽带无线通讯系统的设计过程，设计者们在设计放大器、混频器、变频器时，在诸多的设计指标中有一项三阶交调截取点(IP3)，它是表征了线性度或失真性能的参数，本文主要介绍了三阶交调截取点(IP3)测量方法。
关键词:线性度，失真，三阶交调截取点，IP31. 引言在射频或微波多载波通讯系统中，三阶交调截取点IP3(Third-order Intercept Point)是一个衡量线性度或失真的重要指标。
交调失真对模拟微波通信来说，会产生邻近信道的串扰，对数字微波通信来说，会降低系统的频谱利用率，并使误码率恶化;因此容量越大的系统，要求IP3越高，IP3越高表示线性度越好和更少的失真。
本主要介绍了三阶交调截取点(IP3)测量方法。
2(计算三阶交调截取点IP3通常用两个输入音频测试，这里所指的音频与我们在低频电子线路的音频有区别，实际上是两个靠的比较近的射频或微波频率，由式(1)表示:当两个或多个正弦频率正好落在放大器的带宽内并通过一个非线性放大时，其输出信号将包括各种频率分量。
三阶交调分量2F1-F2，2F2-F1是非线性中三次方项产生的，由于落在带宽内，是我们主要关注的非线性产物，见图1。
图2反映了基频(一阶交调)与三阶交调增益曲线，当输入功率逐渐增加到IIP3时，基频与三阶交调增益曲线相交，对应的输出功率为OIP3。
IIP3与OIP3分别被定义为输入三阶交调载取点(Input Third-order Intercept Point)和输出三阶交调载取点(Output Third-order Intercept Point)。
3(测量方法与设备要精确的测量IP3需要谨慎遵守几个步骤，图4为测试框图，每部分的考虑和作用将影响测量精度，应尽量减少信号源和频谱分析仪产生的交调分量。
IP3-OP3-IM3详细解释
IP3-OP3-IM3详细解释IP3、OP3、IM3是RF和通信系统中重要的性能指标，相互之间存在一定的关系，下文将详细解释它们的含义以及它们之间的相关性。
IP3IP3是指第三次互调失真拟合线性的截止点，是衡量模拟电路线性度的重要指标。
通俗来说，就是在信号穿过一个线性电路的时候，如果信号的强度过大，会对信号产生失真的影响。
IP3就是衡量线性电路在输入信号强度较大时，失真的截止点，也称为“截止增益点”。
从原理上来说，IP3就是第三阶互调失真产生的电平，是三次非线性互调失真信号的强度平方的比值除以偶次谐波和输入信号强度平方的比值。
它是非线性系统特性的衡量标志，IP3值越大代表非线性失真越小。
OP3OP3是指输出的第三次互调失真，通常用于衡量功放的功率线性度。
OP3则是输入两个或多个信号在系统中非线性组合的结果。
OP3是指作为非破坏性测量和一些非线性系统测试的一种工具和指标。
在一个线性电路输入两个或多个频率的信号时，线性电路不仅产生精确的频率分量，而且还会产生各种互调失真分量。
当输入电平大于-20dBm时，各种互调失真成份的比例将随电平不同而发生变化，其中主要失真是产生在输入信号的频率中第三高次基频所有的和差分量。
在功放中输出的OP3指第三级和第三次非线性失真点的电平之间的差。
IM3IM3是指输入的第三次互调失真，一般是指输入到混频器中的两个信号产生的旁带波。
对于模拟电路来说，IM3不单单是个指标，它也是实现某些功能的基础。
混频器是一种非线性电路，当它的输入信号来自于两个输入端口时，它会输出一组混频器中的非线性产品。
IM3即为混频器非线性产生的第三次互调失真信号。
IM3是指非线性电路的输入信号中的第三个幅度最高的非谐波失真的电平。
IM3正好是Mixer输入信号的直频分量i、上边信i和下边信j的组合的干扰就是混频器的IM3，其干扰频率三倍于直频分量，产生的是第三阶非线性谐波失真。
IP3，OP3，IM3的关系IP3，OP3，IM3之间是有关系的。
iip3的理解

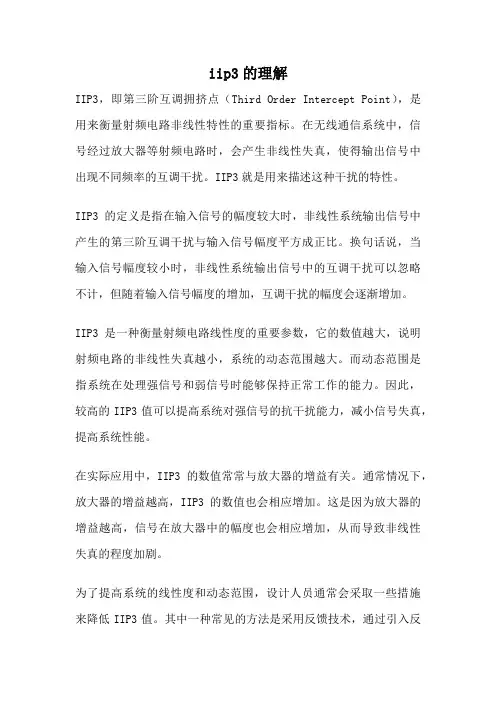

iip3的理解IIP3，即第三阶互调拥挤点（Third Order Intercept Point），是用来衡量射频电路非线性特性的重要指标。
在无线通信系统中，信号经过放大器等射频电路时，会产生非线性失真，使得输出信号中出现不同频率的互调干扰。
IIP3就是用来描述这种干扰的特性。
IIP3的定义是指在输入信号的幅度较大时，非线性系统输出信号中产生的第三阶互调干扰与输入信号幅度平方成正比。
换句话说，当输入信号幅度较小时，非线性系统输出信号中的互调干扰可以忽略不计，但随着输入信号幅度的增加，互调干扰的幅度会逐渐增加。
IIP3是一种衡量射频电路线性度的重要参数，它的数值越大，说明射频电路的非线性失真越小，系统的动态范围越大。
而动态范围是指系统在处理强信号和弱信号时能够保持正常工作的能力。
因此，较高的IIP3值可以提高系统对强信号的抗干扰能力，减小信号失真，提高系统性能。
在实际应用中，IIP3的数值常常与放大器的增益有关。
通常情况下，放大器的增益越高，IIP3的数值也会相应增加。
这是因为放大器的增益越高，信号在放大器中的幅度也会相应增加，从而导致非线性失真的程度加剧。
为了提高系统的线性度和动态范围，设计人员通常会采取一些措施来降低IIP3值。
其中一种常见的方法是采用反馈技术，通过引入反馈电路来减小放大器的非线性失真。
还可以采用一些优化的设计方法来改善IIP3的数值。
例如，在设计射频电路时，可以选择合适的元器件，如低失真的放大器和滤波器，以降低非线性失真的程度。
IIP3作为衡量射频电路非线性特性的重要指标，在无线通信系统中具有重要的应用价值。
通过合理设计和优化电路结构，可以提高系统的线性度和动态范围，从而提高系统性能和抗干扰能力。
ip3防护等级标准
IP3 防护等级标准是指国际防护等级（International Protection，IP）标准中的第三个等级。
IP 防护等级是由国际电工技术委员会（IEC，International Electrotechnical Commission）起草，旨在对电气设备的防护能力进行分级。
IP3 防护等级主要表示设备对固体颗粒、液体和电击等方面的防护能力。
IP3 防护等级的标准划分如下：1. IP30：这个等级表示设备具有基本的防护能力，可以防止直径大于50mm 的固体物体侵入，但无法防止手指和其他工具的侵入。
2. IP31：这个等级表示设备具有一定的防护能力，可以防止直径大于12mm 的固体物体侵入，但无法防止手指和其他工具的侵入。
3. IP32：这个等级表示设备具有较好的防护能力，可以防止直径大于3mm 的固体物体侵入，但无法防止手指和其他工具的侵入。
4. IP33：这个等级表示设备具有优异的防护能力，可以防止直径大于1mm 的固体物体侵入，同时能防止手指和其他工具的侵入。
5. IP34：这个等级表示设备具有极高的防护能力，可以防止直径大于1mm 的固体物体侵入，同时能防止手指和其他工具的侵入，并且具有防护液体和蒸汽的能力。
6. IP35：这个等级表示设备具有极高的防护能力，可以防止直径大于1mm 的固体物体侵入，同时能防止手指和其他工具的侵入，具有防护液体和蒸汽的能力，并且具有较高的抗冲击和振动能力。
7. IP36：这个等级表示设备具有极高的防护能力，可以防止直径大于1mm 的固体物体侵入，同时能防止手指和其他工具的侵入，具有防护液体和蒸汽的能力，具有较高的抗冲击和振动能力，并且具有防护电磁干扰的能力。
8. IP37：这个等级表示设备具有最高的防护能力，可以防止直径大于1mm 的固体物体侵入，同时能防止手指和其他工具的侵入，具有防护液体和蒸汽的能力，具有较高的抗冲击和振动能力，具有防护电磁干扰的能力，并且具有防水雾和防腐蚀的能力。
step7硬件组态模块属性
step7硬件组态模块属性
请问在step7硬件组态里，选择一个模块，地址属性里的Area下选择P、Q、IM3、IM4是什么意思
最佳答案
一般在S7-300/400的存储区中，P是外设I/O 存储区，主要是经过P存储区，用户程序可以不经过过程映像输入和输出，直接访问本地（主机架上插入模块）和分布式（如PROFIBUSDP）的输入模块和输出模块，主要指模拟量模块；Q是输出过程映像寄存器，主要是PLC操作系统从输出过程映像寄存器读出最终结果，并将其传送到数字量输出模块。
所以P存储区域（Area）是外设I/O存储区，用于模拟量模块的读写；而Q存储区是用于数字量输出模块的输出。
IM3和IM4是英文缩写InterfaceModule（接口模块）的意思，主要用于S7-300/400的扩展机架中，如IM365接口模块用于双机架扩展（配对使用），而IM360/IM361接口模块用于多机架扩展，可以起名为IM1、IM2等。
cip3的ppf名词解释
cip3的ppf名词解释CIP3是一种用于印刷行业的系统，它可以帮助打印商和制版商实现更高效的印刷过程。
而PPF，即Prepress Print Production Format，是CIP3系统中的一个重要概念。
本文将对CIP3的PPF进行详细解释。
CIP3是国际印刷行业组织（CIP4）制定的一项行业标准，它的全称是"International Cooperation for Integration of Prepress, Press, and Postpress"，意为在印前、印刷和印后过程中进行整合的国际合作。
CIP3凭借其高效和准确的印刷生产流程管理，被广泛应用于包装、商业印刷和出版等领域。
而PPF，则是CIP3系统中的一个重要的词汇。
它是Prepress Print Production Format（印前印刷生产格式）的缩写，是CIP3系统中用来传输印刷项目信息的文件格式。
PPF文件包含了与印刷过程有关的各种数据，例如印刷机器的设置参数、版面设计、颜色管理和后处理操作等。
通过将这些数据转换为PPF文件，可以实现从预处理到后期处理的全面控制，同时减少打印商和制版商之间的沟通成本和错误率。
在CIP3系统中，PPF文件的生成和传输通常是由CIP3系统的软件自动完成的。
首先，设计人员使用相关软件制作版面设计和设定打印参数，然后将其导出为PPF 文件。
接下来，该文件通过网络或其他传输方式发送给制版商或印刷商，以便进行后续操作。
例如，在印刷商收到PPF文件后，可以将其导入到CIP3兼容的设备中，如聚合印刷机、数字印刷机或计算机到片材制版等设备中。
然后，设备根据PPF文件中的信息自动调整各种参数，如颜色、曝光量和印版的径向和轴向偏移量等。
通过这种方式，CIP3的PPF文件可以极大地提高印刷品的一致性和生产效率。
另外，CIP3的PPF文件还可以用于印刷品质检测和印刷流程优化。
通过分析PPF文件中的数据，可以了解到每个印刷项目的具体要求，从而有针对性地进行调整和改进。
IM3、IIP3、OIP3
概念 计算 举例 试题
培训的内容
常用基本概念
动态范围 灵敏度 带外抑制 P-1dB点 非线性器件的IP3、IM3及相关参数 ACPR
动态范围（Dynamic Range ）
动态范围定义 伪动态范围
伪动态范围示意图 伪态范围计算
动态范围的定义
IM2(dBm)
Slope=2
虚线为实现线性 部分的延伸
IIP2(dBm)
Pin(dBm)
各参数之间的数学关系 1
Pout(dBm)=Pin(dBm)+G(dB) OIP3(dBm)=IIP3(dBm) +G(dB) OIP3(dBm)= Pout(dBm)+IMD3(dBc)/2 IM3(dBm)=3Pin(dBm)- 2IIP3(dBm) +G(dB)
ACPR(dBc)=带内的总功率/邻道功率
（885MHz）
实例
伪动态范围计算2
因为Pin,MIN = F+SNRmin 所以SFDR= ( 2 PIIP3 +F )/3-(F+SNRmin)
=2 ( PIIP3 -F )/3-SNRmin
灵敏度（Sensitivity）
定义 计算
灵敏度定义
灵敏度：输出信噪比可接受的系统可以接受 到的最小信号。
灵敏度计算
P-1dB点(增益压缩)
P-1dB点是输入信号变化1dB，输出信号也 变化1dB，当输入信号变化1dB 是的输出 信号有很小变化时的输入信号的大小。
P-1dB点(增益压缩)
因为 所以
P-1dB点示意图
很多电路，如果α3<0 ，输出会发现压缩和 饱和。
P-1dB点与ALC起控点的区别
iip2和im3的计算公式
iip2和im3的计算公式IIP2和IM3的计算公式引言：在电子系统设计中，为了保证信号的传输质量和系统的性能，需要对信号的非线性失真进行评估和衡量。
其中，IIP2（2次互调输入截断点）和IM3（3阶互调失真）是两个常用的指标。
本文将介绍IIP2和IM3的计算公式，并解释其含义和应用。
一、IIP2的计算公式IIP2是指在输入信号经过放大器等非线性系统后，当信号的非线性失真达到2次互调失真时，输入信号的幅度。
通过计算IIP2，可以评估系统对非线性失真的抑制能力。
IIP2的计算公式为：IIP2 = P1 + (P3 - P1)/2其中，P1表示输入信号的幅度，P3表示3次互调失真产生的幅度。
解释：IIP2可以理解为系统的输入截断点，即当输入信号的幅度达到一定值时，系统将产生2次互调失真。
对于放大器等非线性系统，其输入输出关系可以近似表示为一个非线性函数。
当输入信号的幅度较小时，输出信号与输入信号之间的关系可以近似为线性关系。
但随着输入信号幅度的增大，非线性失真逐渐显现，导致输出信号中出现2次互调成分，从而影响系统的性能。
二、IM3的计算公式IM3是指在输入信号经过放大器等非线性系统后，当信号的非线性失真达到3阶互调失真时，产生的互调成分的幅度。
通过计算IM3，可以评估系统对非线性失真的抑制能力。
IM3的计算公式为：IM3 = 2P1 - P3其中，P1表示输入信号的幅度，P3表示3次互调失真产生的幅度。
解释：IM3可以理解为系统的3阶互调失真幅度，即当输入信号的幅度达到一定值时，系统将产生3阶互调失真。
3阶互调失真是非线性系统中的一种常见失真形式，产生的互调成分会干扰原始信号，从而降低系统的性能。
应用：IIP2和IM3是评估系统非线性失真的重要指标，对于电子系统设计和无线通信系统优化具有重要意义。
通过计算IIP2和IM3，可以评估系统对非线性失真的抑制能力，为系统设计提供参考和指导。
在实际应用中，可以通过仿真和实验的方式来计算和验证IIP2和IM3。
非线性器件的IP3、IM3及其它参数
2 非线性器件分析
2.1 非线性器件分析方法
非线性器件有多种分析方法， 比如： 幂级数分析法、 指数函数分析法等。 在大部分的 “高 频电子线路”教科书中都有非线性器件分析方法详细介绍。 本文采用幂级数分析法分析非线性器件的特性。
2.2 非线性器件特性的幂级数分析
设某一非线性器件的输入信号为 v 、 输出信号为 y = f (v ) 。 如果 f (v ) 的各阶导数存在， 则该该函数可以展开成以下幂级数：
第 1 页 共 12 页
非线性器件的 IP3、 IM3 及相关参数
1 概述
1.1 概述
本文主要论述射频链路设计中，非线性器件经常使用的 IP3、IM3 及相关参数的意义、 计算方法。并以试验方法验证部分参数。 射频链路中非线性器件一般指：RF Amplifier 、Mixer 、 Attenuator 等器件。本文中涉及 的非线性器件的参数主要为 OIP3、IIP3、 IM3、2nd Order Harmonic 、3rd Order Harmonic 等。
1 1 a 2V12 a 2V22m m + 2 2
3 3 3 2 + a1V1m + a 3V1m + a3V1mV2 m cos ω 1t 4 2 3 3 3 2 + a1V2m + a3V2 m + a3V1mV2m cos ω 2 t 4 2
+ 1 1 a 2V12 a 2V22 m cos 2ω 1 t + m cos 2ω 2 t 2 2
技
术
文
参数件编号： （小四） 版 本： （小四）
非线性器件的 IP3、IM3 及相关
文件质量等级： （小四）
IP3介绍
THE END THANKS!
Proprietary & Confidential Issue: February 2006
如何计算三阶交调截取点？ IP3通常用两个输入音频测试，这里所指的音频与我们在低频电子线路的 音频有区别，实际上是两个靠的比较近的射频或微波频率。当两个或多个 正弦频率正好落在放大器的带宽内并通过一个非线性放大时，其输出信号 将包括各种频率分量。三阶交调分量 2F1-F2，2F2-F1是非线性中三次方 项产生的，由于落在带宽内，是我们主要关注的非线性产物，见图1。
Proprietary & Confidential Issue: February 2006
测量方法与设备 要精确的测量IP3需要谨慎遵守几个步骤，图4为测试框图，每部分的 考虑和作用将影响测量精度，应尽量减少信号源和频谱分析仪产生的交调 分量。附加在射频信号源与合成器之间的隔离器可以改善并隔离射频信号 源之间的交调或混合，低通滤波器可以减少射频信号源的谐波成分。 附加在被测放大器与频谱分析之间的隔离器可以改善与频谱分析仪的 阻抗匹配，低通滤波器可以减少由被测放大器产生的谐波分量。 输出到频谱分析仪的信号功率不能太高，避免由频谱分析仪产生的非 线性失真，对此要求射频信号源的输出功率要小，由图2可以看出，三阶 交调输出功率（图中的b点）比一阶交调输出功率（图中的a点）要小很多 倍，那么对测量的频谱分析仪的要求需要有高的动态范围。
Proprietary & Confidential Issue: February 2006
图2反映了基频（一阶交调）与三阶交调增益曲线，当输入功率逐渐增加 到IIP3时，基频与三阶交调增益曲线相交，对应的输出功率为OIP3。IIP3 与OIP3分别被定义为输入三阶交调载取点（Input Third-order Intercept Point）和输出三阶交调载取点（Output Third-order Intercept Point）。
通信对ip3的要求
通信对ip3的要求通信对IP3的要求随着互联网的快速发展，通信技术也在不断进步。
IP3是一种新型的通信协议，它具有许多优点和特点，但同时也有一些要求。
本文将详细探讨通信对IP3的要求。
通信对IP3的要求之一是具备高速传输能力。
IP3是一种高速通信协议，它能够以高速传输数据。
这对于大规模数据的传输非常重要。
因此，在应用IP3协议的通信系统中，要求具备高速的传输能力，以确保数据的快速准确传输。
通信对IP3的要求还包括稳定性和可靠性。
在通信过程中，稳定性和可靠性是非常重要的因素。
IP3协议要求通信系统能够保持稳定的连接，并能够在不同的网络环境下实现可靠的数据传输。
这意味着通信系统需要具备良好的抗干扰能力，能够在噪声和干扰的环境中保持通信的稳定性和可靠性。
通信对IP3的要求还包括良好的兼容性。
IP3是一种通用的通信协议，它可以在不同的网络环境中使用。
因此，通信系统需要具备良好的兼容性，能够与其他通信协议进行良好的互操作性。
这样才能保证通信系统的通用性和灵活性。
通信对IP3的要求还包括安全性。
在现代通信中，数据安全是一个非常重要的问题。
IP3协议要求通信系统具备高度的安全性，能够保护数据的机密性和完整性。
因此，通信系统需要具备强大的加密和认证功能，能够有效地防止数据的泄露和篡改。
通信对IP3的要求还包括灵活性和可扩展性。
随着通信技术的不断发展，通信系统需要具备良好的灵活性和可扩展性，以适应不断变化的需求。
IP3协议要求通信系统能够灵活地配置和扩展，以满足不同应用场景的需求。
通信对IP3的要求还包括易用性和用户友好性。
通信系统的易用性对于用户来说非常重要。
IP3协议要求通信系统能够提供简单、直观的用户界面，使用户能够方便地使用和管理通信系统。
通信对IP3的要求包括高速传输能力、稳定性和可靠性、良好的兼容性、安全性、灵活性和可扩展性、易用性和用户友好性。
这些要求是保证通信系统能够有效地使用IP3协议，实现高效、安全、可靠的数据传输的关键。
iip2和im3的计算公式
iip2和im3的计算公式IIP2的计算公式IIP2（Input Intercept Point 2，输入拦截点2）是一种用于评估射频前端器件的非线性特性的指标。
它表示在输入信号较大时，系统输出信号的失真情况。
IIP2的计算公式可以用以下方式表示：IIP2 = Pout - (Pin + (Pout - P1dB))其中，Pout表示系统的输出功率，Pin表示系统的输入功率，P1dB 表示系统的 1 dB压缩点。
在这个公式中，IIP2的值越高，系统的非线性失真越小。
IIP2的计算公式的应用IIP2的计算公式被广泛应用于无线通信系统、射频前端器件和电路的设计与测试中。
通过测量和计算IIP2的值，可以评估系统的线性度和非线性失真的程度。
这对于优化系统性能、提高信号质量和减小通信系统的干扰非常重要。
IM3的计算公式IM3（Third-Order Intermodulation Distortion，三阶互调失真）是一种射频系统中非线性失真的指标。
它表示当两个或多个信号同时存在时，系统输出中会产生的非线性失真。
IM3的计算公式可以用以下方式表示：IM3 = (Pout - Pin) - (P3 - Pin)其中，Pout表示系统的输出功率，Pin表示系统的输入功率，P3表示系统在输入信号为3 dB处的输出功率。
IM3的值越小，系统的非线性失真越小。
IM3的计算公式的应用IM3的计算公式在无线通信系统和射频前端器件的设计与测试中扮演着重要角色。
通过测量和计算IM3的值，可以评估系统的非线性失真程度，进而优化系统的性能和提高信号质量。
IM3的计算公式也可以用于判断系统的抗干扰能力和动态范围。
综合应用IIP2和IM3的计算公式在射频前端器件的设计、测试和性能优化中起着重要作用。
这两个指标可以帮助工程师评估系统的线性度和非线性失真程度，进而优化系统的性能和信号质量。
在实际应用中，工程师们可以通过测量系统的输入功率、输出功率和1 dB压缩点，并代入相应的公式计算得到IIP2和IM3的值。
两个IIP3概念新解
有关IP 3 的两个公式推导内容简介：在射频系统中，IP 是一个衡量线性度的非常重要的指标，一般教材均给出单个器件或系统的3IP ,但给出的物理意义较为抽象，作者在此试图通过简单的理论推导，给出其较为直观的物理意义。
并在此基础上，推导出系统3IP 与单3IP 之间。
一． IP 3的物理意义一般参考资料均给出了3IP 的数： 2)()(33IMD dBm P dBm IP OUT +=（1-1）OUT P 为单音信号的功率，3IMD 为OUT P 与IMD P 之差值，图一给出了详细描述。
图一：等幅双音信号及其三阶分量关系图在测试单个器件（或系统）的3IP 时，均是在信号输入端馈入两个频差为ω2-ω1的双音信号，然后根据上图所示：分别测出2P （或1P ）（注：图中给出的是幅值，其量纲为电压，频谱仪实测值1P ，2P ，1M ，2M 的量纲为功率，其归一化关系分别为211A P =；222A P =；211B M =；222B M =）;113M P IMD -=（或22M P -）代入公式一即可得出其3IP 。
现考察1B （或2B ）与1A ，2A 的关系。
设)(1111φω+⨯=t COS A S (1-2)现考察的是频率关系，不妨设φ1=0 故有)(111t COS A S ω⨯= (1-3)同理可设：)(222t COS A S ω⨯= (1-4)设器件（或系统）的传递函数为f （） 则有:.....)()()()(32132212211021++⨯++⨯++⨯+=+=S S C S S C S S C C S S f S O U T (1-5) 其中 C 0，C 1，C 2，C 3，C 4 。
均为器件本身决定的常数。
由于器件（或系统）的非线性，可认为C 0，C 1，C 2，C 3，C 4不等于0，从上式可以看出仅有系数为C 3的那一项对1B （或2B ）有贡献，具体分析如下：322212213132133)(S S S S S S S S +⨯⨯+⨯⨯+=+ (1-6) 其中:2213S S ⨯⨯对应1B ;2213S S ⨯⨯对应2B令)()(2212212212t COS t COS A A S S D ωω⨯⨯⨯=⨯=)(1221t COS A A ω⨯⨯=2)2(12t COS ω-⨯)2()(21)(21212211221t COS t COS A A t COS A A ωωω⨯⨯⨯⨯-⨯⨯⨯=)2(41)2(41)(2112221122211221t t COS A A t t COS A A t COS A A ωωωωω-⨯⨯⨯-+⨯⨯⨯-⨯⨯⨯=(1-7) 综合以上公式推导可得：2213243A A C B ⨯⨯⨯=(1-8) 同理可得：2213143A A CB ⨯⨯⨯=(1-9) 令：343C K ⨯=(1-10) 则：323121A K A K B B ⨯=⨯==(1-11)式（1）给出的是3IP 的对数表达式，将其还原为真数表达式可得：2221113)(M P P M P P IP ⨯=⨯=真=KB A A B A P 12222222=⨯=⨯(1-12)还原为对数表达式可得：）（对K IP log10)(3⨯-=(1-13)至此可得如下结论：(1)任一器件的3IP 是由其本身的非线性所决定的一个常数。
IP3OP3IM3详细解释
IP3OP3IM3详细解释P1dB、IP3、IM3等参数在射频系统中，P1dB、IP3是衡量线性度的⾮常重要的指标。
考虑到⼀般教材讲析分散性和浅显性，在此，作者归纳总结，并着重就IP3的物理意义以及Cascade系统IP3与单个器件IP3的关系推导，以飨同⾏读者。
欢迎批评指正。
1概述Pin、Pout、IM3、IIP3、OIP3、G、P1dB等指标之间的关系如图1所⽰。
P1dB图1：IM3、IIP3、OIP3、G、P1dB等指标之间的关系图Pin：Input power；Pout：Output power；IM3：3rd order intermodulation product；IIP3：Input 3rd order intercept point；intercept：拦截OIP3：Output 3rd order intercept point；G：Gain；P1dB：1dB compression point；A：The differences between output power and IM3；对于射频放⼤器、中频放⼤器、混频器等器件，OIP3⼀般⽐P1dB⼤10～15dB。
2各指标之间的数学关系各指标之间的数学关系如下。
Pout(dBm) = Pin(dBm) + G (dB) （公式1）OIP3(dBm) = IIP3 (dBm) + G (dB) （公式2）OIP3 (dBm) = Pout (dBm) +A/2 (dBc)（公式3）IIP3 (dBm) = Pin(dBm) +A/2 (dBc) （公式4）IM3 (dBm) = 3Pin (dBm) –2IIP3 (dBm) + G (dB)= 3Pout (dBm) –2IIP3 (dBm) –2G (dB)= 3Pout (dBm) –2OIP3 (dBm) （公式5）⼆、IP3的物理意义⼀般参考资料均给出了OIP3的数学定义：OIP3 (dBm) = Pout (dBm) +A/2 (dBc) （公式6）详细描述如图2：图2：等幅双⾳信号及其三阶分量关系图在测试单个器件（或系统）的IP3时，均是在信号输⼊端馈⼊两个频差为ω2-ω1的双⾳信号，然后根据图2所⽰，分别测出P1、P2、M1、M2，从⽽得出A ，代⼊公式即可得出IP3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P1dB 、IP3、IM3等参数
在射频系统中，P1dB 、IP3是衡量线性度的非常重要的指标。
考虑到一般教材讲析分散性和浅显性，在此，作者归纳总结，并着重就IP3的物理意义以及Cascade 系统IP3与单个器件IP3的关系推导，以飨同行读者。
欢迎批评指正。
1 概述
Pin 、Pout 、IM3、IIP3、OIP3、G 、P1dB 等指标之间的关系如图1所示。
G(dB)IM3(dBm)
P 1dB (dBm)OIP3(dBm)
IIP3(dBm)
A(dBc)
图中，蓝色线表示基波成分，绿色线表示三阶交
调成分。
P out (dBm)
P in (dBm)
Slope=1Slope=3
图1：IM3、IIP3、OIP3、G 、P1dB 等指标之间的关系图
Pin ：Input power ；
Pout ：Output power ；
IM3：3rd order intermodulation product ；
IIP3：Input 3rd order intercept point ；intercept ：拦截
OIP3：Output 3rd order intercept point ；
G ：Gain ；
P1dB ：1dB compression point ；
A ：The differences between output power and IM3；
对于射频放大器、中频放大器、混频器等器件，OIP3一般比P1dB 大10～15dB 。
2 各指标之间的数学关系
各指标之间的数学关系如下。
Pout (dBm) = Pin (dBm) + G (dB) （公式1）
OIP3 (dBm) = IIP3 (dBm) + G (dB) （公式2） OIP3 (dBm) = Pout (dBm) +A/2 (dBc) （公式3） IIP3 (dBm) = Pin (dBm) +A/2 (dBc) （公式4） IM3 (dBm) = 3Pin (dBm) – 2IIP3 (dBm) + G (dB)
= 3Pout (dBm) – 2IIP3 (dBm) –2G (dB)
= 3Pout (dBm) – 2OIP3 (dBm) （公式5）
二、IP3的物理意义
一般参考资料均给出了OIP3的数学定义：
OIP3 (dBm) = Pout (dBm) +A/2 (dBc) （公式6）
详细描述如图2：
图2：等幅双音信号及其三阶分量关系图
在测试单个器件（或系统）的IP3时，均是在信号输入端馈入两个频差为ω2-ω1的双音信号，然后根据图2所示，分别测出P1、P2、M1、M2，从而得出A ，代入公式即可得出IP3。
值得提醒的是，图2中A1、A2、B1、B2幅值量纲是电压，频谱仪实测为功率，必须
转换。
）（对K IP log 10)(3⨯-=
至此可得如下结论： (1)任一器件的IP3是由其本身的非线性所决定的一个常数。
(2)IP3具有非常明确的物理意义：它非常简洁地定量地刻画了器件的线性度，与输入信号的大小、器件本身的增益没有任何关系。
交叉调制（cross modulation）:如果放大器输入端作用着相对较弱的有用信号和较强的干扰信号，且干扰信号是振幅调制信号，就会引起交叉调制失真。
干扰信号的幅度调制信息转移到有用信号的幅度上，如果有用信号也是幅度调制信号，则通过幅度调制后将会听到干扰台的串话音，这就是交叉调制失真。
交叉调制失真是由非线性器件的三次方项产生的。
交调干扰的含义为：一个已调的强干扰信号与有用信号（已调波或载波）同时作用于混频器，经非线性作用，将干扰的调制信号转移到有用信号的载频上，从而形成干扰。
信号频率与干扰频率间没有固定的关系。
一旦有用信号消失，干扰的声音也随之消失。
交调干扰与有用信号的幅度无关，只与干扰信号的幅度相关。
交调失真没有产生新的频谱，是一种幅度失真；而互调失真产生了新的频谱，是频谱失真。
互相调制(intermodulation,IM）:当两个频率十分接近的信号输入放大器时，由器件非线性产生的许多组合频率分量中，有可能落在放大器频带内的频率分量除了基波外，还可能有组合频率2W2-W1和2W1-W2,因为它们接近基波分量，这些组合分量是由非线性器件的三次方项产生的。
这种组合分量形成对有用信号的干扰，这种干扰并不是由两输入信号的谐波产生，而是由这两个输入信号的相互调制（相乘）引起的，所以称为互调失真。
由非线性器件三次方项引起的互调称为三阶互调。
常用三阶截点IP3（third order intercept point）来说明三阶互调失真的程度。
三阶互调截点IP3定义为三阶互调功率达到和基波功率相等的点，此点所对应的输入功率表示为IIP3，此点对应的输出功率表示为OIP3。
输出有用功率与输入功率成正比，而三阶互调输出功率与输入功率的三次方成正比，它们的相交点即为三阶截点。
在以对数形式的坐标图上，它们是两条直线。
互调干扰在射频系统中常会以怎样的方式出现呢当较弱的有用信号伴随有位于邻道的两个强干扰信号时，虽然干扰信号不再有用信号的信道内，但是它们的某些组合频率分量有可能会落在有用信号的信道内，从而干扰有用信号。
