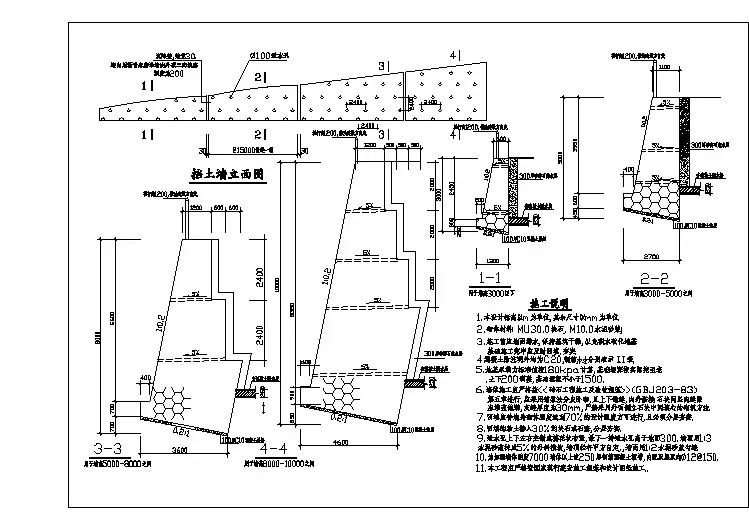

4~10M高挡土墙大样图
3~6M高挡土墙大样图
3~10M高挡土墙大样图
施工图墙身大样图注意事项
施工图墙身大样图注意事项1．首先先对所给平立面做一个整体了解，明确需画的大样有哪些。
（一般出阳台，飘窗，飘台，转角窗等这几个）。
2. 详图要求图示的内容详细清楚，尺寸标准齐全，文字说明详尽。
一般应表达出构配件的详细构造；所用的各种材料及其规格；各部分的构造连接方法及相对位置关系；各部位、各细部的详细尺寸；有关施工要求、构造层次及制作方法说明等。
3. 同时，建筑详图必须加注图名，详图符号应与被索引的图样上的索引符号相对应，在详图符号的右下侧注写比例。
对于套用标准图或通用图的建筑构配件和节点，只需注明所套用图集的名称、型号、页次，可不必另画详图。
4.开始着手画图（1）确定图名、比例。
.( 墙身详图一般采用1：20的比例绘制) （2）了解墙体的厚度及所属定位轴线。
( 详图上标上轴号) （3）了解屋面、楼面、地面的构造层次和做法。
（4）了解各部位的标高、高度方向的尺寸和墙身细部尺寸。
墙身详图应标注室内外地面、各层楼面、屋面、窗台、圈梁或过梁以及檐口等处的标高。
同时，还应标注窗台、檐口等部位的高度尺寸及细部尺寸。
在详图中，应画出抹灰及装饰构造线，并画出相应的材料图例。
（5）了解各层梁（过梁或圈梁）、板、窗台的位置及其与墙身的关系。
（6）画图过程中多参照前辈的图，通过对比分析，不断完善以弥补自己的不足之处。
（7）注意详图与立面造型的相呼应！5．墙身详图实质上是建筑剖面图中外墙身部分的局部放大图。
它主要反映墙身各部位的详细构造、材料做法及详细尺寸，如檐口、圈梁、过梁、墙厚、雨蓬、阳台、防潮层、室内外地平、散水等，同时要注明各部位的标高和详图索引符号。
墙身详图要与平面图配合!6.墙身详图一般采用1：20的比例绘制，如果多层房屋中楼层各节点相同，可只画出底层、中间层及顶层来表示。
为节省图幅，画墙身详图可从门窗洞中间折断，化为几个节点详图的组合。
7.墙身详图的线型与剖面图一样，但由于比例较大，所有内外墙应用细实线画出粉刷线以及标注材料图例。
过道及过厅墙身大样图纸

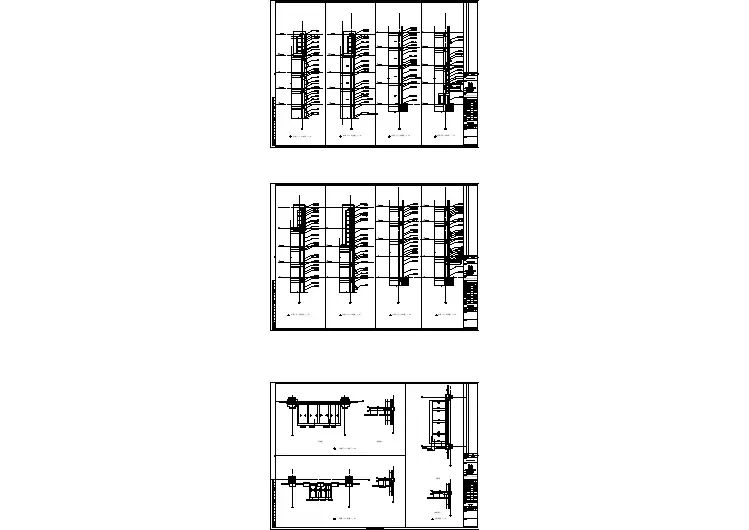

主楼墙身大样0910
4~5M高挡土墙大样图
墙身大样图设计解读
1.比例为1：10 2.详图范围：下部画到窗台以下，上部画到窗下框 以上。上、下要用折断线折断。 3.首先画出定位轴线与节点详图1的定位轴线在同 一条垂直线上，与节点详图1共用一个编号圆， 不需要画出。 4.墙面抹灰部分：画出墙身、内外抹灰厚度。 5.窗台和窗台板部分：画窗台的细部构造，表示出 窗台的材料和做法；标注窗台的厚度、宽度、坡 向以及坡度大小；标注窗台的标高。一般情况下， 窗户都设有窗台板，应该将其画出，要求表明其 与窗台和窗框的连接构造关系，标注出窗台板的 材料、做法及尺寸。
1.比例为1：10 2.详图范围：下部画到下层窗上框以下；上部画到 上层的踢脚板以上。上、下要用折断线折断。 3.首先画出定位轴线与节点详图1、节点详图2的定 位轴线在同一条垂直线上，与节点详图1、2共用 一个编号圆，不需要画出。 4.墙面抹灰部分：画出墙身、内外抹灰厚度。 5.窗上框部分：画出窗上框截面，与窗台和窗台板 的连接构造应表示清楚。
(b)
表示A号轴线以前 附加的第二根轴线
(d)
(2) 详图的轴线编号
用于两根轴线时
用于三根或三 根以上轴线时
用于三根以上连 续编号的轴线时
2. 标高
所注部位 的引出线 a)总平面图上的室 外标高符号 b)平面图上的楼地 面标高符号 c)立面图、剖面图各 部位的标高符号
约3mm
a)左边标注时
b)右边标注时
5.常用建筑材料图例（摘自GB/T 50001--2001 ）
设计步骤
1.先画轴线。 2.沿轴线画出墙线，画出窗框及其轮廓线， 再在墙内外画抹灰层次。 3.按标高画墙体室内外地面、水平防潮层以 及窗台顶面水平线。 4.在此基础上画出室外地坪、散水与室内地 层以及水平防潮层的具体构造层次。 5.进行有关的尺寸或文字标注。 6.标注图名、比例。
墙身详图(1,2)
图名：详图1
比例；1：20
楼的总高为8400mm。
室内的地面厚300mm，22/A女儿墙防水收头详图（88J2-9），22/1女儿墙保温详图（88J2-9）,21/4挑檐保温详图(88J2-9),19/A窗上口保温详图（88J2-9）,19/B窗下口保温详图(88J2-9),19//滤水算、檐参（88J12-1）,停歇板的地面是钢筋混凝土结构，标高为3.050m。
二层的地面也是钢筋混凝土结构标高为3.900m，墙是空心砖。
定位轴线到墙的距离是950mm屋顶和梁都是钢筋混凝土结构，屋顶的斜度为2%。
图名：详图2
比例；1：20
楼的总高为8400mm。
1层标高为0.000m一层的是窗户，窗户的上边的标高为2.100m。
22/A女儿墙防水收头详图（88J2-9），22/1女儿墙保温详图（88J2-9）,51/1南水口做法详图（88J5-1）, 窗上口保温详图（88J2-9）,19/B窗下口保温详图(88J2-9),15/A勒脚保温参详图（88J2-9）,上边是一个窗台，窗台的上边还是一个窗户，窗户的底边标高为2.100m，窗户的上边标高是3.050m二层的地面是钢筋混凝土结构。
二层的标高为3.900m。
墙高900mm，是空心砖结构。
窗台是钢筋混凝土，窗户的底边标高是4.800m。
窗户的上边标高是7.100m。
定位轴线到墙的距离是950mm屋顶和梁都是钢筋混凝土结构，屋顶的斜度为2%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墙身剖面节点大样
已知：某砖混结构小学教学楼的教学区为三层，层高为3.90 m；室内外地面高差为0.60 m；窗洞口尺寸为1800 mm×2400 mm；外墙选用普通粘土砖墙，厚度不小于240 mm；楼板采用预制钢筋混凝土空心楼板，其他设计所需条件可自定。
要求：沿外墙窗纵剖，直至基础以上，完成图7—26中①、②、⑧三个节点的构造详图。
剖切到的部分用材料图例表示，并用多层引出线注明构造做法。
解题指导：通过本次作业练习，培养学生正确理解墙身构造设计的原理和方法，熟悉墙体与楼板、屋顶的位置关系，熟练掌握各节点的材料做法，并培养学生的实际动手能力。
通过识读条件图，可看出本次作业主要包括三大内容：即墙脚、窗台、窗过梁和楼板节点。
(1)墙脚部分——节点①
墙脚部分一般包括散水、勒脚、水平防潮层、室内地面和踢脚等主要内
容。
因此应结合以上部分的构造特点及常用做法，选择其切实可行的构造方案。
散水：一般由基层、垫层和面层三部分组成，设置于建筑物外墙四周，
为将积水迅速排离建筑物，表面应向外做成坡面，坡度为2％～5％。
一般宽度为
600～800 mm。
勒脚：常选用具有一定强度和防水性能的材料，如水刷石抹面、面砖贴
面等。
在绘制散水与勒脚的节点构造时，常常有同学将勒脚做在散水面层上，
如图。
该图是错误的，因为当建筑物外墙下沉时，其节点必然会被拉裂或勒脚受
挤而剥开。
因此，散水与勒脚处应断开，并用弹性的防水材料嵌缝。
水平防潮层：按材料不同有三种材料做法，该方案可选用防水砂浆防潮。
其位置可设置在地面垫层范围内，地面标高以下一皮砖(-0.060 m)处。
室内地面：一般由基层、垫层和面层组成。
面层可选用水泥砂浆双层做法。
踢脚：一般指地面的延伸部分，防止擦洗地面时弄脏墙面。
其材料一般与地面相同，高度通常为150~200 mm。
(2)窗台部分——节点②
窗台包括内窗台和外窗台两部分。
内窗台制作简便，可采用水泥砂浆抹面或预制水磨石板等。
外窗台又分悬挑窗台和不悬挑窗台，为防止悬挑窗
台下部易积脏墙面，该方案可选用不悬挑窗台，此时勒脚可延续至窗台处，立面上形成统一整体。
窗台外表面为利于防水并排水，表面宜向外倾斜，坡度为2％～5％。
(3)过梁与楼板交界处——节点③
门窗洞口上部为满足支撑上部砌体并传递荷载给洞口两侧墙体，必须设置过梁。
过梁在构造上通常有三种做法：砖拱过梁、钢筋砖过梁和钢筋混凝土过梁。
该方案选用钢筋混凝土过梁，截面选用矩形截面，高度为120 mm，宽度同墙厚。
楼板与墙体的关系有两种：一是搁置在墙上，二是平行墙身布置。
从条件图中可看出，该楼板平行墙身布置。
楼板层一般由顶棚、结构层和面层组成。
教学楼顶棚可选用直接式抹灰顶棚，结构层为钢筋混凝土空心板，面层选用整体式现浇地面，如水泥砂浆双层做法。
依据所给条件要求，①、②、③节点构造详图如图。
