MIMO在LTE中的应用
描述mimo技术的三种应用模式
描述mimo技术的三种应用模式MIMO (Multiple-Input Multiple-Output)技术是一种广泛应用于无线通信系统中的技术，旨在提高系统的容量和可靠性。
MIMO技术通过同时使用多个天线进行传输和接收，以实现多个数据流的并行传输，从而有效地提高了信道的利用率。
MIMO技术有三种主要的应用模式，包括空时编码、空频编码和波束成形。
第一种应用模式是空时编码（Space-Time Coding），也被称为空时分组（STBC）。
在空时编码中，发送端根据特定的编码算法将数据分配到不同的天线上，并在接收端利用相应的解码算法来重建原始数据。
这种技术利用了空间多样性和时域多样性的特点，可以提高通信的可靠性和抗干扰能力。
空时编码被广泛应用于无线通信系统中，尤其是多天线系统，如4G LTE和Wi-Fi系统。
第二种应用模式是空频编码（Space-Frequency Coding），也被称为空频分组（SFC）。
在空频编码中，电信号被同时传输到不同的频率和空间分支上，以获得更好的频谱效率和容量。
通过将信号分配到不同的子载波和天线上，空频编码可以有效地抵抗多径衰落和信道干扰。
这种技术被广泛应用于多输入输出正交频分复用（MIMO-OFDM）系统，如4G LTE和Wi-Fi系统。
第三种应用模式是波束成形（Beamforming），也被称为波束赋形。
在波束成形中，发送器和接收器通过调整天线的辐射特性来将信号的增益集中在特定方向上，从而提高信号质量和系统的容量。
通过调整相位和幅度，波束成形可以将信号传输到目标用户，同时减小干扰和噪声的影响。
这种技术被广泛应用于蜂窝网络和雷达系统等领域，以提高通信质量和性能。
总的来说，MIMO技术的三种应用模式都具有提高系统容量、抗干扰能力和通信质量的优势。
它们在不同的无线通信系统中扮演着重要的角色，如4GLTE、5G和Wi-Fi系统等。
通过采用空时编码、空频编码和波束成形等技术，MIMO可以在有限的频谱资源下实现更高的数据传输速率和更稳定的信号传输。
单用户MIMO系统在LTE项目中的应用研究
单用户MIMO系统在LTE项目中的应用研究摘要:OFDM是一种多载波调制方案,信息在并行信道里通过一系列的子载波传播。
主要的优点是增加了抑制频选衰落和窄带干扰的鲁棒性。
本文中我们主要介绍单用户MIMO,也就是(SU-MIMO)方案,例如:单天线速率控制(PARC),和预编码MIMO(PREC)。
在PARC中,我们主要考虑2×2和4×4两种天线结构;在PREC中,我们考虑4×4这一种单一情况。
本文主要是研究下行链路的长期演进(LTE)。
结果显示,就平均扇区吞吐量而言,四码流方案要优于双码流方案接近75%～90%,此外四码流方案有着明显的覆盖增益。
关键词:正交频分多路复用技术长期演进多输入多输出第三代移动通信合作计划Single-user MIMO Performance in LTE ProjectLin NanAbstract：Abstract—Orthogonal Frequency-Division Multiplexing is a multi-carrier modulation scheme, where information symbols are transmitted in parallel over the channel by using a set of subcarriers. Oneof the main advantages is increased robustness against frequency selective fading and narrowband interference. In this paper we study the performance of two dual-codeword Single-User Multiple-Input Multiple-Output (SU-MIMO) schemes, i.e. Per Antenna Rate Control (PARC) and Precoded MIMO (PREC), in an OFDM deployment. For PARC we consider 2x2 and 4x4 antenna configurations and for Precoded MIMO 4x4 antenna configuration only. Our study is performed with a downlink Long Term Evolution (LTE) system simulator. The results indicate that in terms of average sector throughput the four-stream schemes outperform the dual-stream scheme by approximately 75%～90%. Moreover, the four-stream schemes have significant coverage gain compared to the dual-stream scheme.Key Words:OFDM;LTE;MIMO;3GPP长期演进(LTE)代表着3GPP发展的下一个阶段,LTE的目标是3.5G,峰值码率达到下行100M/s、上行20M/s。
MIMO技术在LTE中的应用
个离 散傅 立 叶变 换 。预 编码 可 实 现层 到 天线 端 口 的映射 ， 针对 不 同 的ＭＩ ＭＯ 模式 ， 使用 不 同 的方 案 。
下 行 多 天 线 方 案
图３ 下 行 Ｓ Ｆ ＢＣ发 射 分 集 示 意 图
３ ． ２
下行 Ｍ Ｉ ＭＯ在 每 个 载 波 上 支 持 ８ 天 线 的 空 间 复 用， 最 多 有 两 个 传输 块 ， 对于８ 天线 的下 行 ＭＩ ＭＯ， 研 波 束赋 形又 被 称为 智 能天 线 系统 ，这 是 因 为从 究具 体 天线 配 置 的优先 级非 常 重要 ， 由 于天线 造 价 、
ＭＯ 是 采 用 空 间分 集 还 是 空 间复 用 技 术 速度及 频谱 的效率 ， 增 加 了系统 的容 量 。Ｌ Ｔ Ｅ 技术 基 线 ，以及 ＭＩ Ｌ Ｔ Ｅ 中的ＭＩ ＭＯ 技术 基本 上可 以分 为下 面几类 ： 于Ｏ Ｆ Ｄ Ｍ， 相 应 使 用 了ＭＩ ＭＯ — Ｏ Ｆ Ｄ Ｍ的物 理 结构 。该 等 ， 技 术 满 足 了Ｌ Ｔ Ｅ 系统 在 高数 据 速率 和 高 容 量方 面 的
需 求
上 下行 接收分 集【 １ 】
接 收分 集是 最基 本 的 多天 线技 术 ，上 下 行都 可
以适用 ， 原 理 就是接 收 机将 信号 的最 大 比合 并 ， 其 中
２ ＭＩ ＭＯ介 绍
２ ． １ Ｍｌ ＭＯ实 现 方 案
预 编码 矩 阵是 对基 站 和用 户 之 间 的天线 相 位跟 踪 监 测 作 出 的补 偿 ， 如 图１ 所示 。
加 扰是 指 对传 输 的数 据 进行 随机化 ，方法 是 采
ｌ】 —
舞 、
一 ／－
移 动终端
用 一 个 伪 随 机 序列 与需 要 传 输 的 比特序 列 进 行 模 ２
LTE的技术原理
LTE的技术原理LTE（Long Term Evolution）作为第四代移动通信技术，其技术原理主要包括无线接入技术、核心网技术和网络优化技术等方面。
本文将详细介绍LTE的技术原理。
一、无线接入技术1.OFDM技术LTE使用了OFDM（Orthogonal Frequency Division Multiplexing）技术作为其物理层技术，采用了SC-FDMA（Single Carrier Frequency Division Multiple Access）技术作为上行链路的多址技术。
OFDM技术具有频谱利用率高、抗多径干扰能力强、符号时间间隔长、对调制方式的选择灵活等特点，能够有效提高数据传输速率和系统整体性能。
2.MIMO技术LTE还采用了MIMO（Multiple Input Multiple Output）技术，该技术通过在发送端和接收端分别增加多个天线，利用空间复用技术实现多个数据流同时传输，从而提高系统的频谱效率和系统容量。
MIMO技术在LTE 系统中广泛应用于数据传输和信号处理过程中。
3.自动重传请求技术LTE系统还引入了自动重传请求技术，通过在物理层上实现自动重传请求ARQ（Automatic Repeat reQuest）功能，可以有效保障数据传输的可靠性和稳定性。
当接收端检测到数据包丢失或错误时，会向发送端发送自动重传请求，发送端重新发送丢失的数据包，从而保证数据的完整性和准确性。
二、核心网技术1. Evolved Packet Core（EPC）LTE核心网采用了Evolved Packet Core（EPC）结构，EPC由三个主要部分组成：核心网节点（PGW、SGW、MME）、用户面协议GTP（GPRS Tunneling Protocol）和控制面协议S1AP（S1 Application Protocol）。
EPC实现了LTE系统的核心网络功能，包括连接管理、移动性管理、安全性保障、QoS（Quality of Service）管理等。

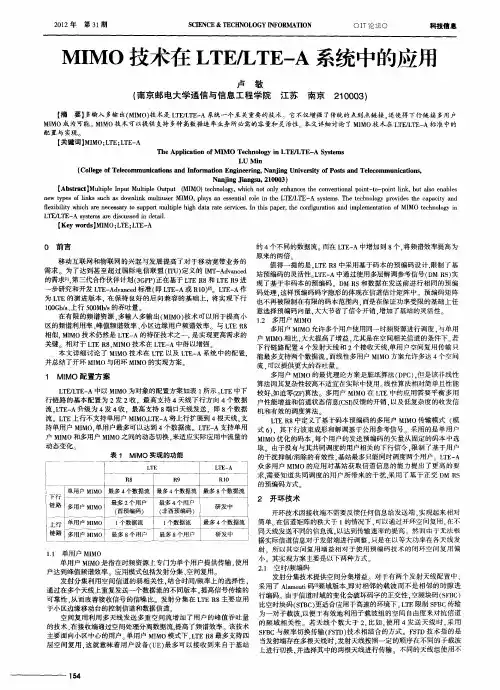

MIMO技术在LTE／LTE—A系统中的应用
第 ３ 期 １
Ｓ ＩＮＣ Ｃ Ｅ Ｅ＆Ｔ Ｃ Ｏ Ｏ Ｆ ＭＡ Ｉ Ｎ Ｅ ＨＮ Ｌ ＧＹＩ ＯＲ ＴＯ Ｎ
Ｏ Ｉ Ｔ论坛０
科技信息
ＭＩ ＭＯ技术在 Ｌ ＥＬ Ｅ Ａ系统中的应用 Ｔ ／Ｔ —
卢 敏 （ 南京 邮 电大 学通信 与信 息 工程学 院
【 摘
江苏
南京
２０ ０ ） １ ０ ３
【 ｂｔ ｃ１ ｕｉｌＩｐｔ ｕｉｌＯ ｔ ｔ （ Ｉ Ｏ ｔ ｈｏ ｇ， ｈ ｈｎｔｎ ｈｎｅ ｔ ｏｖｎｏａ ｐｉ—ｏｐｉ ｎ， ｕ ａｏｅａｌ Ａ ｓ ａｔＭ ｌｐ ｕ Ｍ ｌ ｅ ｕ ｕ Ｍ Ｍ ）ｅ ｎｌ ｙ ｗ ｉ ｏ ｏｌ ｅ ａｃｓｈ ｃｎｅｔ ｎｌ ｏ ｔ — ｏ ｔｉ ｂｔ ｌ ｂ ｓ ｒ ｔ ｅｎ ｔ ｐ ｐ ｃ ｏ ｃ ｙｎ ｅ ｉ ｎｔ ｎ ｌｋ ｓ ｎ ｅ
【 ｅ ｏｄ］ Ｉ ；Ｔ ；Ｔ － Ｋ ｙ ｒｓＭＭＯ ＬＥ Ｌ Ｅ Ａ ｗ
０ 前 言
移动互联 网和物联 网的兴起 与发展提 高了对 于移动宽带业务 的 需 求 。为 了达 到甚 至超过 国际电信联盟 （ Ｕ 定义 的 Ｉ Ｔ Ａ ｖｎ ｅ Ｉ ） Ｔ Ｍ — ｄ ａｃｄ 的需求 ｆ 第三代合作伙伴计划 （Ｇ Ｐ 正在 基于 Ｌ ＥＲ 和 Ｌ ＥＲ 进 １ ＿ ， ３Ｐ） Ｔ ８ Ｔ ９ 步研究和开发 Ｌ Ｅ Ａ ｖｎ ｅ 标准 （ Ｌ Ｅ Ａ或 Ｒ Ｏｍ Ｔ — Ｔ — ｄ ａｃｄ 即 Ｔ— Ｉ） Ｌ Ｅ Ａ作 为 Ｌ Ｅ的演进版本 ， Ｔ 在保持 良好 的后 向兼容 的基础 上。 将实现下行 ｌＯ ｂ 、 Ｏ Ｇ ／ 上行 ５ ０ ｂ 的吞吐量 。 ｓ ０Ｍ ／ ｓ 在有限 的频谱 资源 ． 多输入 多输 出（ Ｉ Ｏ 技术可 以用 于提 高小 ＭＭ ） 区的频谱利用率 、 峰值频谱效率 、 区边缘用 户频谱效率 。与 Ｌ ＥＲ 小 Ｔ ８ 相似， Ｉ Ｍ Ｍ０技术仍然是 Ｌ Ｅ Ａ的特征技术之一。 Ｔ— 是实现更 高需求 的 关键 。相对于 Ｌ Ｅ Ｒ ． ＭＯ技术在 Ｌ Ｅ Ａ中得以增强 Ｔ ８ ＭＩ Ｔ— 本 文详 细讨论 了 ＭＩ ＭＯ技术在 Ｌ Ｅ以及 Ｌ Ｅ Ａ系统 中的配置， Ｔ Ｔ— 并总结 了开环 ＭＩ ＭＯ与闭环 ＭＩ ＭＯ的实现方案
TD-LTE系统中MIMO技术的应用场景与介绍
1 引言日前，上海贝尔股份有限公司参加工业和信息化部和中国移动共同组织的多项实验室和外场验证及测试，并首批成功完成了该测试。作为第一批成功完成该项测试的厂商之一，上海贝尔将为中国移动在上海开展的大规模4G TD-LTE试验网部署项目提供端到端LTE解决方案。大规模外场测试在真实环境下布网，边界条件复杂，与实验室环境有诸多不同。TD-LTE技术采用多天线的发射接收技术，利用不同的传输模式来适配复杂的自然环境从而达到性能最优。在LTE系统的研发过程中，经过几年的摸索与实践，上海贝尔阿尔卡特朗讯公司积累了众多经验。下面以大规模试验网络需要的布网技术角度，对几种MIMO的原理及应用场景进行描述，对波束赋形的天线模式、物理层过程、波束赋形在TD-LTE基站系统中的实现和原理以及几种波束赋形算法的特点和应用场景进行介绍与分析。在LTE(Long Term Evolution，长期演进技术)标准中，被采纳的MIMO技术主要包括发送分集、空分复用、波束赋形等。其中基于用户专用参考信号的下行波束赋形技术能够利用时分复用LTE(TD-LTE)系统中的上/下行信道的互易性，针对单个用户进行动态的波束赋形，从而有效提高传输速率和增强小区边缘覆盖性能。这些都在阿尔卡特朗讯的解决方案中得到了验证。本文对此进行了总结，对真实的网络部署有参考意义。2 TD-LTE MIMO应用场景在本次中国移动大规模外场测试主要选用以下3种MIMO技术适配不同的应用场景。2.1 发射分集(Tx Diversity)LTE的多天线发送分集技术选用SFBC(Space Frequency Block 声所导致的符号错误率。SFBC通过在发射端增加信号的冗余度，使信号在接收端获得分集增益。发射分集方案不能提高数据率。LTE采用的SFBC技术对编码矩阵进行了改进，能保证在有天线损坏的情况下也可以正常传输，传输数据更为简单，图1为SFBC发送端基本框图。 图1 SFBC发送端基本框图对发射信号以发送分集进行传输可以获得额外的分集增益和编码增益，从而可以在信噪比相对较小的无线环境下使用高阶调制方式，但无法获取空间并行信道带来的速率红利。空时编码技术在无线相关性较大的场合也能很好地发挥效能。SFBC可以较普遍地应用于表1所示场景。表1 SFBC应用场景 发送分集发射方式对信道条件要求不高，对SNR，信道相关性，移动速度均不敏感。但是该发射方式无法获取空间并行信道带来的速率红利，发送分集方案不能提高数据率。当信道间相关性大且SNR较低或移动速度过高情况下(对应无线信道条件差)，会考虑切换到发送分集的发射方案，例如信道恶化的场景下。当信道处于理想状态或信道间相关性小时，发射端采用空分复用的发射方案，例如密集城区、室内覆盖高SNR条件等场景。2.2 空分复用技术(Spatial Multiplexing)空分复用技术是在发射端发射相互独立的信号，接收端采用干扰抑制的方法进行解码，此时的理论空口信道容量随着收发端天线对数量的增加而线性增大，从而能够显著提高系统的传输速率。空分复用允许在同一个下行资源块上传输不同的数据流，这些数据流可以来自于一个用户(单用户MIMO/SU-MIMO)，也可以来自多个用户(多用户MIMO/MU-MIMO)。单用户MIMO可以增加一个用户的数据传输速率，多用户MIMO可以增加整个系统的容量(见图2)。 图2 空间复用基本框图空分复用能最大化MIMO系统的平均发射速率，但只能获得有限的分集增益，在信噪比较小时使用可能无法使用高阶调制方式。无线信号在密集城区、室内覆盖等环境中会频繁反射，使得多个空间信道之间的衰落特性更加独立，从而使得空分复用的效果更加明显。无线信号在市郊、农村地区多径分量少，各空间信道之间的相关性较大，因此空分复用的效果要差许多。无线信号在密集城区、室内覆盖等环境中会频繁反射，使得多个空间信道之间的衰落特性更加独立，从而使得空分复用的效果更加明显。对于适用于密集城区地区的MIMO应用，可以用OpenLoop MIMO和CloseLoop MIMO两种MIMO模式选择，其中CloseLoop MIMO对环境要求较高，由于拥有PMI/RI的反馈调整，其数据可靠性较强，对于OpenLoop MIMO，其健壮性较强，对SNR要求和信道相关性要求不如前者严格(见表2，表3)。无线信号在市郊、农村地区多径分量少，各空间信道之间的相关性较大，因此空间复用的效果要差许多。表2 CL-MIMO应用场景 表3 OL-MIMO应用场景 2.3 波束赋形(Beam Forming)波束成型技术又称为智能天线，通过对多根天线输出信号的相关性进行相位加权，使信号在某个方向形成同相叠加，在其他方向形成相位抵消，从而实现信号的增益。系统发射端能够获取信道状态信息时(例如TDD系统)，系统会根据信道状态调整每根天线发射信号的相位(数据相同)，以保证在目标方向达到最大的增益；当系统发射端不知道信道状态时，可以采用随机波束成形的方法实现多用户分集(见图3)。图3 定向智能天线的信号仿真效果系统发射端能够获取信道状态信息时(例如TDD系统)，系统会根据信道状态调整每根天线发射信号的相位，以保证在目标方向达到最大的增益。波束成型技术在能够获取信道状态信息时，可以实现较好的信号增益及干扰抑制使的小区边缘性能提升(见表4)。波束成型技术不适合密集城区、室内覆盖等环境，由于反射的原因，接收端会收到太多路径的信号，导致相位叠加的效果不佳。表4 波束成型应用场景 波束赋形技术对环境要求严格，不适用于密集城区。在阿尔卡特朗讯的LTE-TDD的系统方案中，针对波束赋形技术能够适配的场景的无线信道情况不同，应用不同的波束赋形算法，从而获得最大的增益与健壮性，达到性能最优。下面对阿尔卡特方案中的几种典型的算法做简单的介绍。(1)per-RB-MRT(窄带加权)per-RB-MRT是基于EBB(Eigen Beam Forming，SEBB)波束赋形算法的一个子类；利用对每个子载波/资源块瞬时信道状态信息的特征值分解成对应的下行波束加权向量。可适用于角度扩展比较大的应用场合(如城区微小区覆盖、基站天线架设不太高的场合)；复杂度高；在信道移动性较低，信道估计质量较好的情况下，可以获得最优的波束赋形增益；在移动性较高，信道估计交差的情况下，性能不是很健壮。(2)Full-BW-EBB算法(宽带加权)Full-BW-EBB是基于EBB波束赋形算法的另一个子类，利用对每个子载波/资源块的瞬时信道状态信息“统计特性”的特征值分解形成对应的下行波束赋形的加权向量。可适用于角度扩展较大的应用场合；复杂度低于基于MRT的波束成形；在信道移动性较低，信道估计质量较好的情况下，相对于基于MRT的波束成形可获得的波束赋形增益较低；在信道移动性较高、信道估计质量较差的情况下，性能比较健壮。(3)DOA算法(基于到达方向估计)DOA基于对用户信号到达方向的估计形成下行波束赋形的加权向量。适用于具有视距路径(Line Of Sight，LOS)或角度扩展(Angle Spread，AS)较小的应用场合(如郊区宏小区覆盖、基站天线架设较高的场合)，获得高的波束赋形增益；复杂度较低；对于角度扩展较大的应用场合，有效性不高。2.4 应用场景大规模外场测试中无线通信环境边界条件复杂，布网期间众多因素均可导致网络性能的差异，应该依照不同的边界环境具体权衡与选择(见图4)。阿尔卡特朗讯也做了大量的针对各种场景的仿真与测试工作，力求提高其健壮性以适应复杂场景。 图4 MIMO多种模式的切换门限考虑MIMO的几种模式分别适用于不同的场景，按照切换的边界件来分，从离城市中心到郊区以及小区边缘，分别可以用如下传输方式布网：离基站比较近、信号较强、靠近市中心、多径衰落较强的城市中心地区，可以使用传输模式4(CL-MIMO)，由于有闭环的RI/PMI反馈，其速率稳定、误码率较低，可以获得多天线增益，但是对边界条件要求比较严格；如果环境较为恶劣，SNR较低，信道相关性稍低，可以适应传输模式3(OL-MIMO)方式；在城市郊区较为开阔、信道相关性较高的郊区地区，依照速度的不同，选择对应算法的Beam Forming算法(传输模式7)。以上各种模式均可切换成发射分集模式，发射分集模式的健壮性强，对速度、信道环境与SNR要求均不高，但是无法产生多天线速率增益，只可以享受由于多天线并行传输带来的分集增益。LTE-TDD外场大规模布网，信道边界条件复杂，使用不同的传输技术以适配不同的应用场景尤为重要。如果选择不当，不仅不能达到网络性能最优，而且会造成网络干扰加大等恶劣影响。阿尔卡特朗讯在长期的研发与测试过程中，通过多种技术来适配各种不同的无线应用场景，每种技术在相应的场景下能有效地提高其数据健壮与性能增益，波束赋形技术更可以利用时TD-LTE系统中上/下行信道互易性，针对单个用户动态地进行波束赋形，从而有效提高传输速率和增强小区边缘的覆盖性能。
LTE的关键技术MIMO
MIMO 技术的关键是有效避免天线之间的干扰，以区分多个并行数据流。
众所周知，在水平衰落信道中可以实现更简单的MIMO 接收。
而在频率选择性信道中，由于天线间干扰和符号间干扰混合在一起，很难将MIMO 接收和信道均衡分开处理。
如果采用将MIMO 接收和信道均衡混合处理的MIMO 接收均衡的技术，则接收机会比较复杂。
因此，由于每个OFDM 子载波内的信道(带宽只有15KHz)可看作水平衰落信道，MIMO 系统带来的额外复杂度可以控制在较低的水平（随天线数量呈线性增加）。
相对而言，单载波MIMO 系统的复杂度与天线数量和多径数量的乘积的幂成正比，很不利于MIMO 技术的应。
MIMO 系统在一定程度上可以利用传播中多径分量，也就是说MIMO 可以抗多径衰落，但是对于频率选择性深衰落，MIMO 系统依然是无能为力。
目前解决MIMO 系统中的频率选择性衰落的方案一般是利用均衡技术，还有一种是利用OFDM。
4G 需要极高频谱利用率的技术，而OFDM 提高频谱利用率的作用毕竟是有限的，在OFDM 的基础上合理开发空间资源，也就是MIMO-OFDM，可以提供更高的数据传输速率。
另外ODFM 由于码率低和加入了时间保护间隔而具有极强的抗多径干扰能力。
由于多径时延小于保护间隔，所以系统不受码间干扰的困扰，这就允许单频网络（SFN）可以用于宽带OFDM系统，依靠多天线来实现，即采用由大量低功率发射机组成的发射机阵列消除阴影效应，来实现完全覆盖。
1、多普勒频移设手机发出信号频率为fT，基站收到的信号频率为fR，相对运动速度为Ｖ，Ｃ为电磁波在自由空间的传播速度(光速)；fdoppler即为多普勒频移。
例360km/h车速，3GHz频率的多普勒频移：子载波间隔确定-多普勒频移影响￭2GHz频段，350km/h带来648Hz的多普勒频移，对高阶调制（64QAM）造成显著影响。
￭低速场景，多普勒频移不显著，子载波间隔可以较小￭高速场景，多普勒频移是主要问题，子载波间隔要较大￭仿真显示，子载波间隔大于11KHz，多普勒频移不会造成严重性能下降￭当15KHz时，EUTRA系统和UTRA系统具有相同的码片速率，因此确定单播系统中采用15KHz的子载波间隔￭独立载波MBMS应用场景为低速移动，应用更小的子载波间隔，以降低CP开销，提高频谱效率，采用7.5KHz子载波￭Wimax的子载波间隔为10.98KHz，UMB的子载波间隔为9.6KHz2、OFDM（1）OFDM技术的优势￭频谱效率高各子载波可以部分重叠，理论上可以接近Nyquist极限。
mimo的原理及应用
mimo的原理及应用1. MIMO的简介多输入多输出（Multiple-Input Multiple-Output，MIMO）是一种无线通信技术，通过在多个天线之间传输和接收数据，提高无线信号的传输效率和可靠性。
MIMO技术在现代无线通信系统中得到了广泛应用，包括LTE、Wi-Fi和5G等。
2. MIMO的原理MIMO技术基于空间分集原理，利用多个天线同时发送和接收独立的数据流，通过多径传播的特性，将数据流在空间中分离出来，从而提高信号的传输速率和抗干扰能力。
MIMO系统的原理可以简单描述为以下几个步骤：1.信号发射端：将要发送的数据流分为多个独立的子流，并通过不同的天线同时发送。
2.多径传播：由于无线信号在传播过程中会经历多条路径，每条路径上的传播特性不同，因此到达接收端的信号会被分为多个不同的子信号。
3.空间分离：接收端的天线接收到的信号会受到多径效应的影响，通过对接收信号进行处理，可以将各个子信号分离出来。
4.信号处理：接收端对接收到的子信号进行处理和解调，恢复原始数据。
3. MIMO的优势和应用MIMO技术具有以下几个优势，使其在无线通信系统中得到广泛应用：3.1 增强信号传输速率通过多个天线同时发送和接收多个子信号，MIMO技术可以大大增加信号的传输速率。
每个天线都可以发送不同的数据流，从而增加了系统的总传输能力。
3.2 提高系统容量和覆盖范围MIMO技术通过空间分集原理，可以在有限的频谱资源下提高系统的容量。
通过合理设计和布置天线，可以达到更好的信号覆盖范围，提供更稳定和高质量的无线通信服务。
3.3 抗干扰和抑制多径衰落由于MIMO系统利用了多个天线和多径传播的特性，可以利用接收信号的空间分离性质抑制干扰信号和多路径信号的衰落。
这使得MIMO系统在复杂的无线信道中具有较好的抗干扰能力和稳定性。
3.4 支持多用户和多任务传输MIMO技术可以同时为多个用户提供高速和可靠的无线通信服务，支持多用户之间的同时传输。
LTE_MIMO_模式的学习理解
MIMO 学习心得LTE的7个传输模式中6 个分别应用了四种MIMO技术方案：传输分集（TD），波束赋型（Beamforming），空间复用（SM），多用户MIMO（MU-MIMO）：1.为普通单天线传输模式。
2.TransmitDiversity 模式：分2发送天线的SFBC，和4发送天线的SFBC+FSTD两种方案。
2发送天线的SFBC : SFBC是由STBC（Space Time Block Code）演变而来，由于OFDM一个slot的符号数为奇数，因此不适于使用STBC，但频域资源是以RB=12个子载波来分配的，因此可以用连续两个子载波来代替连续两个时域符号，从而组成SFBC。
而当使用4发送天线时，SFBC+FSTD（Frequency Switched TransmitDiversity）被采用。
3.SM-open loop，UE仅仅反馈信道的RI（Rank Indicator）。
此时基站会使用CDD（Cycle Delay Diversity）技术。
4.SM-close loop，UE根据信道估计的结果反馈合适的PMI（PrecodingMatrix Indicator）。
(如利用系统容量最大计算合适的PMI)5.MU-MIMO，该方案将相同的时频资源通过空分，分配给不同的用户。
6.close loop rank1——SM or BF，UE反馈信道信息使得基站选择合适的Precoding。
7.UE Special RS——BF，和BeamForming的前一种方式不同，这种方式无需UE反馈信道信息，而是基站通过上行信号进行方向估计，并在下行信号中插入UE Special RS。
基站可以让UE汇报UE Special RS估计出的CQI。
空间复用是为了提高传输数据数量，基于多码字的同时传输，即多个相互独立的数据流通过映射到不同的层，再由不同的天线发送出去。
码字数量与天线数量未必一致。
MIMO资料整理-2014
个平坦的窄带子信道，每个子信道上的信号带宽小于信道的相关带宽， 所以每个子信道上的频率选择性衰落可以看作是平坦性衰落。
• 而MIMO多天线技术能在不增加带宽的情况下，在每一个窄带平坦子信
道上获得更大的信道容量，可以成倍地提高通信系统的容量和频谱效率， 是一种利用空间资源换取频谱资源的技术。
Taking LTE MIMO from Standards to Starbucks Moray Rumney 30th April 2009
通过声音来理解预编码(Precoding)
• 为了使接收机侧的不同流更加隔离，
可以采用预编码码技术。
• 声音的例子中，Precoding可以看成对
立体声进行”balance”
MIMO+OFDM系统，通过在OFDM传输系统中采用天线阵列来实现空 间分集，以提高信号质量，是MIMO与OFDM相结合而产生的一种新 技术。它采用了时间、频率结合空间三种分集方法，使无线系统 对噪声、干扰、多径的容限大大增加。
LTE发送端信号流程
(0) (0) a0 , a1 ,..., a(0) A1
LTE 下行MIMO简介
2014-10
常见问题
1. 什么是MIMO？ 2. LTE中为什么使用MIMO？ 3. MIMO的如何理解和解释？
4. MIMO如何作用？
5. MIMO模式如何区分？ 6. MIMO中的基本概念和作用过程？ 7. MIMO各模式的特点如何？ 8. MIMO对性能的影响如何？
Taking LTE MIMO from Standards to Starbucks Moray Rumney 30th April 2009
MIMO技术在LTE系统中的应用及发展
高带 宽的 目标 。
关 键 词 ：Ｔ ＭＩ Ｌ Ｅ； ＭＯ 技 术 ； 线 通 信 无
中图分 类 号 ： Ｎ９ ５９ Ｔ １ ．
２ＭＩ ＭＯ概述
Ｍ ＭＯ技术 是指在发射端 通过多个 天线传 Ｉ 送无线 电波信号 ， 而在 接收端使用多个 天线接 收信号 的无线通信技术 。它最初 由无线 电的发 明者 Ｍ ｒ ｎ于 １０ 年 提出 ， ａｃ ｉ ９ ８ ｏ 通过 在收发 两端 使用 多个 天线 ， 以抑制信 道衰落 ， 而大幅度 可 从 提高 信道 的容 量 、 范围和频谱 利用率。Ｍ — 覆盖 Ｉ Ｍ Ｏ技 术的核心是空 时信号处理 ， 就是利用在 也 空间 中分 布的多个天线 将时间域和 空间域结合 起来进行信号处理 。因此 ， Ｉ Ｍ ＭＯ技术可 以看作 是智能天线 的扩展 。 ３ＭＩ Ｏ技术 分类 Ｍ ３ ． １空间复用 空间 复用 （ｐｔｌ ｌｐ ｘ ｇ： Ｓａ ａ Ｍｕｉｌ ｉ ）系统将 数 ｉ ｔ ｅ ｎ 据 分割成 多份 ，分别在发射端 的多根天线上 发 射 出去 ， 接收端 接收到多个数据 的混合信 号后 ， 利用不 同空 间信道间独立 的衰落特性 ，区分出 这 些并行 的数据流。从而达 到在相同 的频率 资 源内获取更高数据速率 的 目的。 空 间复用 技术 是 在发 射 端发 射 相互 独立 的信 号 ， 收端采用 干扰 抑制 的方法 进行解码 ， 时 接 此 的空 口信道 容量随着天线数 量的增加而线性 增 大 ， 而能够显 著提高系统 的传 输速率 ， 见图 从 参
MIMO技术在通信系统中的应用
MIMO技术在通信系统中的应用MIMO技术，即多输入多输出技术，已经在通信系统中广泛应用。
MIMO技术可以实现多路信号同时传输，提高数据传输速度和可靠性。
本文将介绍MIMO技术的基本原理和应用，以及目前MIMO技术在通信系统中的优势和不足之处。
一、MIMO技术原理MIMO技术是利用空间复用技术，通过多个发射天线和多个接收天线来传输信号。
MIMO技术利用了天线之间的信号互相干扰，通过算法将其解开，实现对多路信号的传输。
这种技术可以提高信号传输质量，增加数据传输速率和稳定性，尤其是在高速移动和多路径信道环境下。
在传统的单输入单输出（SISO）系统中，一个发射天线只能传输一路信号，一个接收天线只能接收一路信号。
而在MIMO系统中，可以利用多个天线进行干扰和相位调制，将多个信号同时传输。
例如，在2x2的MIMO系统中，系统内有两个发射天线和两个接收天线，可以将两路信号同时传输，每路信号使用不同的发射天线和接收天线进行传输，从而提高了通信信号的可靠性和吞吐量。
二、MIMO技术应用MIMO技术已经在许多通信系统中得到了广泛应用。
其中，最常见的应用是在Wi-Fi、LTE、5G等无线通信系统中。
这些系统可以利用多个天线提供更好的数据传输速度和质量。
在Wi-Fi系统中，MIMO技术可以使多个用户同时进行高速数据传输，从而提高用户体验。
在LTE系统中，MIMO技术可以提高数据传输速率和覆盖范围。
此外，MIMO技术也适用于诸如雷达、卫星通信等领域，广泛应用于工业自动化等领域。
三、MIMO技术的优缺点MIMO技术的优点主要包括：1. 提高了数据传输速度和可靠性。
MIMO技术可以同时传输多路信号，在多路径信道环境下可以提高数据传输质量和通信范围。
2. 降低干扰。
通过利用空间复用技术和相位调制等技术，MIMO系统可以有效地降低干扰，提高信号传输质量。
3. 减少了功率消耗。
在MIMO系统中，可以通过相位调制和天线选择等技术降低功率消耗，从而节省能源。
LTE MIMO 模式的学习理解
MIMO 学习心得 --------Ellen wangLTE的7个传输模式中6 个分别应用了四种MIMO技术方案：传输分集（TD），波束赋型（Beamforming），空间复用（SM），多用户MIMO（MU-MIMO）：1.为普通单天线传输模式。
2.TransmitDiversity 模式：分2发送天线的SFBC，和4发送天线的SFBC+FSTD两种方案。
2发送天线的SFBC : SFBC是由STBC（Space Time Block Code）演变而来，由于OFDM一个slot的符号数为奇数，因此不适于使用STBC，但频域资源是以RB=12个子载波来分配的，因此可以用连续两个子载波来代替连续两个时域符号，从而组成SFBC。
而当使用4发送天线时，SFBC+FSTD（Frequency Switched TransmitDiversity）被采用。
3.SM-open loop，UE仅仅反馈信道的RI（Rank Indicator）。
此时基站会使用CDD（Cycle Delay Diversity）技术。
4.SM-close loop，UE根据信道估计的结果反馈合适的PMI（PrecodingMatrix Indicator）。
(如利用系统容量最大计算合适的PMI)5.MU-MIMO，该方案将相同的时频资源通过空分，分配给不同的用户。
6.close loop rank1——SM or BF，UE反馈信道信息使得基站选择合适的Precoding。
7.UE Special RS——BF，和BeamForming的前一种方式不同，这种方式无需UE反馈信道信息，而是基站通过上行信号进行方向估计，并在下行信号中插入UE Special RS。
基站可以让UE汇报UE Special RS估计出的CQI。
空间复用是为了提高传输数据数量，基于多码字的同时传输，即多个相互独立的数据流通过映射到不同的层，再由不同的天线发送出去。
