电压互感器作用及原理

电压互感器论文

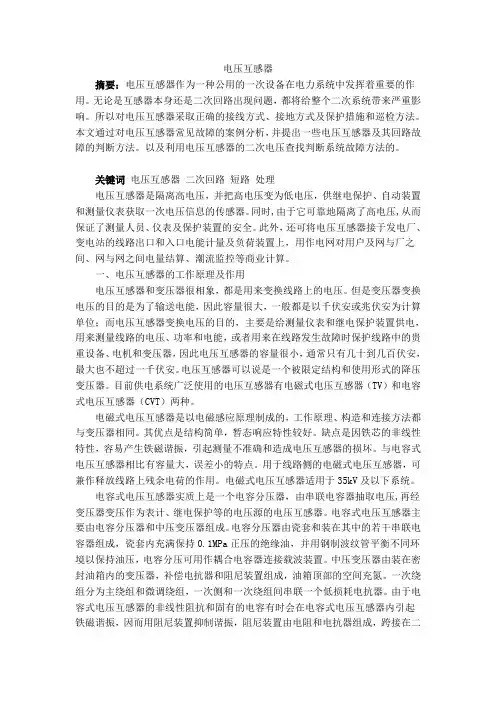

电压互感器摘要：电压互感器作为一种公用的一次设备在电力系统中发挥着重要的作用。

无论是互感器本身还是二次回路出现问题，都将给整个二次系统带来严重影响。

所以对电压互感器采取正确的接线方式、接地方式及保护措施和巡检方法。

本文通过对电压互感器常见故障的案例分析，并提出一些电压互感器及其回路故障的判断方法。

以及利用电压互感器的二次电压查找判断系统故障方法的。

关键词电压互感器二次回路短路处理电压互感器是隔离高电压，并把高电压变为低电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。

同时,由于它可靠地隔离了高电压,从而保证了测量人员、仪表及保护装置的安全。

此外，还可将电压互感器接于发电厂、变电站的线路出口和入口电能计量及负荷装置上，用作电网对用户及网与厂之间、网与网之间电量结算、潮流监控等商业计算。

一、电压互感器的工作原理及作用电压互感器和变压器很相象，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，通常只有几十到几百伏安，最大也不超过一千伏安。

电压互感器可以说是一个被限定结构和使用形式的降压变压器。

目前供电系统广泛使用的电压互感器有电磁式电压互感器（TV）和电容式电压互感器（CVT）两种。

电磁式电压互感器是以电磁感应原理制成的，工作原理、构造和连接方法都与变压器相同。

其优点是结构简单，暂态响应特性较好。

缺点是因铁芯的非线性特性，容易产生铁磁谐振，引起测量不准确和造成电压互感器的损坏。

与电容式电压互感器相比有容量大，误差小的特点。

用于线路侧的电磁式电压互感器，可兼作释放线路上残余电荷的作用。

电磁式电压互感器适用于35kV及以下系统。

电容式电压互感器实质上是一个电容分压器，由串联电容器抽取电压,再经变压器变压作为表计、继电保护等的电压源的电压互感器。

电压互感器与电流互感器的作用原理两者区别

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=K i（Ki称为变流比）所以I1=K i*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

电流互感器次级电流最大值，通常设计为标准值5A。

不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。

电压互感器及电流互感器的作用、原理及两者区别

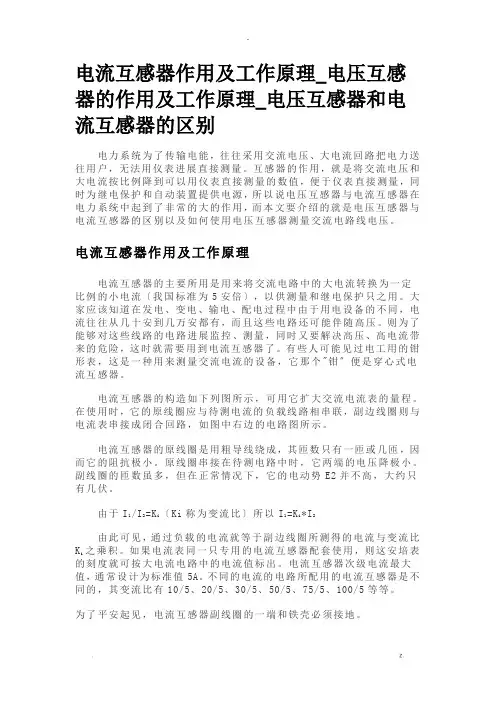

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进展直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流〔我国标准为5安倍〕，以供测量和继电保护只之用。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

则为了能够对这些线路的电路进展监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个"钳〞便是穿心式电流互感器。

电流互感器的构造如下列图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=Ki〔Ki称为变流比〕所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

电流互感器次级电流最大值，通常设计为标准值5A。

不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。

电压互感器、电流互感器的结构原理及作用

电流互感器和电压互感器的结构原理及作用电流互感器（Current transformer 简称CT）电气符号：TA电流互感器的原理：电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。

电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。

电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。

如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

电流互感器的结构：电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电流互感器的作用：电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。

在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。

为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。

电流互感器就起到电流变换和电气隔离作用。

需掌握电流互感器的相关知识：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值电流互感器 - 使用注意事项电流互感器运行时，副边不允许开路。

因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。

因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。

电流互感器运行时，副边不允许开路。

电压互感器和电流互感器在作用原理上有什么区别

电压互感器主要用于测量电压，电流互感器用于测量电流。

(1)电流互感器二次侧可以短路，但不能开路；电压互感器二次侧可以开路，但不能短路。

(2)相对于二次侧的负载来说，电压互感器的一次内阻抗较小，以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次内阻很大，以至认为是一个内阻无穷大的电流源。

(3)电压互感器正常工作时的磁通密度接近饱和值，系统故障时电压下降；磁通密度下降，电流互感器正常工作时磁通密度很低，而系统发生短路时一次侧电流增大，使磁通密度大大增加，有时甚至远远超过饱和值，会造成二次输出电流的误差增加。

因此，尽量选用不易饱和的电流互感器。

电压互感器的运行原理、维护及技术参数

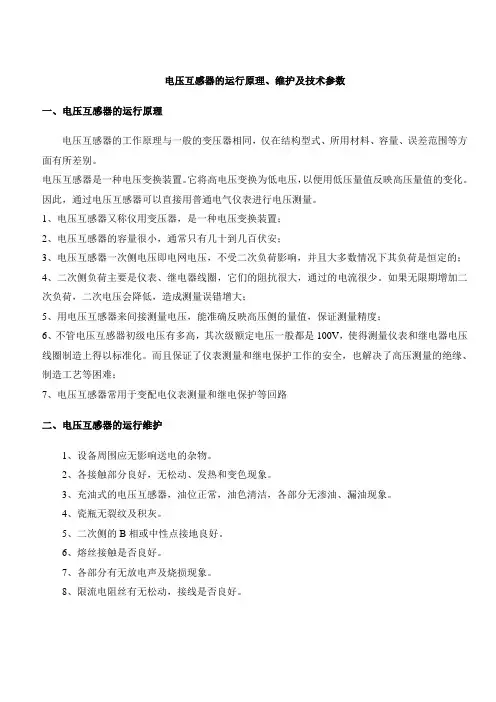

电压互感器的运行原理、维护及技术参数一、电压互感器的运行原理电压互感器的工作原理与一般的变压器相同，仅在结构型式、所用材料、容量、误差范围等方面有所差别。

电压互感器是一种电压变换装置。

它将高电压变换为低电压，以便用低压量值反映高压量值的变化。

因此，通过电压互感器可以直接用普通电气仪表进行电压测量。

1、电压互感器又称仪用变压器，是一种电压变换装置；2、电压互感器的容量很小，通常只有几十到几百伏安；3、电压互感器一次侧电压即电网电压，不受二次负荷影响，并且大多数情况下其负荷是恒定的；4、二次侧负荷主要是仪表、继电器线圈，它们的阻抗很大，通过的电流很少。

如果无限期增加二次负荷，二次电压会降低，造成测量误错增大；5、用电压互感器来间接测量电压，能准确反映高压侧的量值，保证测量精度；6、不管电压互感器初级电压有多高，其次级额定电压一般都是100V，使得测量仪表和继电器电压线圈制造上得以标准化。

而且保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难；7、电压互感器常用于变配电仪表测量和继电保护等回路二、电压互感器的运行维护1、设备周围应无影响送电的杂物。

2、各接触部分良好，无松动、发热和变色现象。

3、充油式的电压互感器，油位正常，油色清洁，各部分无渗油、漏油现象。

4、瓷瓶无裂纹及积灰。

5、二次侧的B相或中性点接地良好。

6、熔丝接触是否良好。

7、各部分有无放电声及烧损现象。

8、限流电阻丝有无松动，接线是否良好。

三、电压互感器的异常运行和故障处理1、电压互感器本体异常的现象（1）电压互感器的高压熔断器连续熔断。

（2）电压互感器内部发热温度高。

（3）电压互感器内部有冒烟、着火现象。

（4）电压互感器内部有放电声及其他异常声音。

（5）电压互感器内部有严重的喷油、漏油现象等。

2、电压互感器本体异常的故障处理（1）退出可能误动的保护（如距离保护和电压保护等）及自动装置（如BZT自投装置和按频率自动减负荷装置等）。

电压互感器的作用和工作原理

电压互感器的作用和工作原理
电压互感器是一种用来将高电压信号变换成低电压信号的装置，它在电力系统中起着重要的作用。

其工作原理如下：
1. 原理概述：电压互感器的工作原理基于电磁感应现象，通过互感器的一侧感应线圈与电力系统的高压线路相连，另一侧的低压线圈连接仪表或测量设备，从而实现对高压信号的降压和转换。

2. 互感效应：电压互感器的一侧线圈（称为一次侧）通过磁链与高压线路相连接，当高压线路通电时，产生的磁场会在互感器的另一侧线圈（称为二次侧）中诱导出较低的电压信号。

3. 比变比：电压互感器的比变比（也称为准确度等级）表示了高压信号与低压信号之间的比例关系。

通过调整一次侧和二次侧线圈的绕组匝数，可以实现不同的变比，常见的比变比有100:5、200:5等等。

4. 绕组和核心：一次侧和二次侧线圈通常由绝缘铜线绕制而成，线圈上设置隔离和保护层。

互感器的铁芯由铁片叠压而成，用来集中磁链并增加磁感应强度。

5. 准确度和误差：电压互感器的准确度决定了它的使用精度，通常用百分比来表示。

由于一些因素（如线圈电阻、磁滞等），电压互感器会存在一定的误差，设计和制造时需要尽量减小误差，以提供更准确的信号。

6. 保护装置：电压互感器通常还配备有过压、过载和短路保护装置，用来防止设备受损或事故发生。

总结起来，电压互感器通过电磁感应原理将高电压信号降压成低电压信号，提供给仪表或测量设备使用。

它在电力系统中广泛应用，用于保护和监测电路的电压情况，确保电力系统的安全和正常运行。

电流互感器-电压互感器结构原理和使用注意事项

电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。

电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。

一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。

PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。

一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。

电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。

在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。

2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。

CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。

电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。

根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。

二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。

电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。

而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。

电压互感器结构原理及常见故障介绍

电压互感器结构原理及常见故障介绍【关键词】电压互感器；接线方式；变比；故障处理电压互感器是隔离高电压，并把高电压变为低电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。

同时，由于它可靠地隔离了高电压，从而保证了测量人员、仪表及保护装置的安全。

1 电压互感器的工作原理及作用电压互感器和变压器很相象，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，通常只有几十到几百伏安，最大也不超过一千伏安。

电压互感器可以说是一个被限定结构和使用形式的降压变压器。

目前供电系统广泛使用的电压互感器有电磁式电压互感器（tv）和电容式电压互感器（cvt）两种。

电磁式电压互感器是以电磁感应原理制成的，工作原理、构造和连接方法都与变压器相同。

其优点是结构简单，暂态响应特性较好。

缺点是因铁芯的非线性特性，容易产生铁磁谐振，引起测量不准确和造成电压互感器的损坏。

与电容式电压互感器相比有容量大，误差小的特点。

用于线路侧的电磁式电压互感器，可兼作释放线路上残余电荷的作用。

电磁式电压互感器适用于35kv及以下系统。

电容式电压互感器实质上是一个电容分压器，由串联电容器抽取电压，再经变压器变压作为表计、继电保护等的电压源的电压互感器。

电容式电压互感器主要由电容分压器和中压变压器组成。

电容分压器由瓷套和装在其中的若干串联电容器组成，瓷套内充满保持0.1mpa正压的绝缘油，并用钢制波纹管平衡不同环境以保持油压，电容分压可用作耦合电容器连接载波装置。

中压变压器由装在密封油箱内的变压器，补偿电抗器和阻尼装置组成，油箱顶部的空间充氮。

一次绕组分为主绕组和微调绕组，一次侧和一次绕组间串联一个低损耗电抗器。

电压互感器结构及原理基础知识讲解

电压互感器结构及原理基础知识讲解目录一、电压互感器概述 (2)1.1 电压互感器的定义与分类 (3)1.2 电压互感器的应用领域 (3)二、电压互感器的结构组成 (4)2.1 电压互感器的一次侧 (5)2.2 电压互感器的二次侧 (6)2.3 电压互感器的关键部件 (7)三、电压互感器的基本原理 (8)3.1 电磁感应原理 (9)3.2 一次侧和二次侧的电气连接 (10)3.3 电压变换原理 (12)四、电压互感器的性能参数 (13)4.1 额定值及测量范围 (14)4.2 准确等级 (15)4.3 绝缘水平 (16)4.4 阻抗匹配 (17)五、电压互感器的安装与使用 (18)5.1 安装前的准备工作 (19)5.2 安装方法与步骤 (20)5.3 使用注意事项 (21)5.4 维护与检修 (22)六、电压互感器的发展趋势与应用前景 (23)6.1 新技术在电压互感器上的应用 (25)6.2 电压互感器在智能电网中的应用 (26)6.3 电压互感器在未来能源领域的发展前景 (27)一、电压互感器概述电压互感器(Voltage Transformer,简称VT)是一种用于测量和保护电力系统中高电压侧的电气设备。

它的主要功能是将高电压信号降低到适合仪表、继电器等设备使用的低电压信号，同时保证在系统故障时能够提供可靠的保护。

电压互感器广泛应用于电力系统的测量、监控、保护和控制等领域，对于确保电力系统的安全稳定运行具有重要意义。

电压互感器的工作原理基于电磁感应定律，即当两个线圈以一定的比例绕在一起时，它们之间会产生磁通量的变化，从而在另一个线圈中产生感应电动势。

电压互感器的一次线圈接在高压侧，二次线圈接在低压侧或仪表上。

当高压侧发生电压变化时，一次线圈中的磁通量也会随之变化，从而在二次线圈中产生相应的感应电动势，使低压侧的电压发生变化，实现高电压与低电压之间的变换。

电压互感器的种类繁多，根据一次侧和二次侧的绕组数量、结构形式以及使用环境等因素的不同，可以分为单相、三相、交直流等多种类型。

《电压互感器》PPT课件

关键技术参数
额定电压比
指一次绕组和二次绕组额定电压的比值，是电压互感器的基本参
数之一。
准确级
表示电压互感器在额定工作条件下的误差限值，通常以百分比表示。
额定负荷
指二次绕组在额定工作条件下所允许的最大负荷，通常以视在功率表示。
绝缘水平
表示电压互感器各绕组之间以及绕组对地之间的绝缘强度，通常以工频耐压和雷电冲击耐压表示。
05
CATALOGUE
电压互感器选型与使用注意事项
选型原则与建议
根据测量精度要求选择
确保所选互感器满足系统或设备的测量精度要求。
考虑负载能力
根据实际需求选择具有适当负载能力的互感器，避免过载或欠载。
兼容性
确保所选互感器与现有系统或设备兼容，以便顺利集成。
可靠性
选择经过验证的、具有高可靠性的互感器品牌和型号。
安装调试要点
安装前检查
在安装互感器之前，应对其外观、接线端子等进行检查，确保完好无损。
调试与校验
在安装完成后，应对互感器进行调试和校验，确保其正常工作并满足测量精度要求。
正确接线
按照互感器接线图正确接线，注意区分输入、输出和接地端子。
维护保养策略
定期检查
定期对互感器进行检查，包括外观、接线端子、绝缘性能等。
二次回路故障
二次回路开路或短路，导致互感器无法正常工作。
铁芯故障
铁芯饱和或磁路故障，导致互感器误差增大或产生异常声音。
接线错误
互感器接线错误或松动，导致测量不准确或无法测量。
诊断方法与步骤
观察法
通过观察互感器的外观、声音、气味等异常现象，初步判断故障类型。
比较法

电压互感器与电流互感器的作用原理及两者区别

电压互感器与电流互感器的作用原理及两者区别Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=Ki（Ki称为变流比）所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

快速珍藏：史上最全电压互感器配图讲解

快速珍藏：史上最全电压互感器配图讲解电压互感器是一种按照电磁感应原理制作的特殊变压器，其结构并不复杂，是用来变换线路上的电压的，变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

电压互感器作用及原理电压互感器结构如图(a)所示，其作用是可用它扩大交流电压表的量程，将高电压与电气工作人员隔离。

其工作原理与普通变压器空载情况相似。

使用时，应把匝数较多的高压绕组跨接至需要测量其电压的供电线路上，而匝数较少的低压绕组则与电压表相连，如下图(b)所示。

因为U1/U2=K，所以U1=KU2，由此可见高压线路的电压等于副边所测得的电压与变压比的乘积(回顾：变压器工作原理、原副边电压计算公式及变压器变压比讲解)。

当电压表同一只专用的电压互感器配套使用时，伏特表的刻度就可以按电压互感器高压侧的电压标出，这样就可不必经过换算，而直接从该电压表上读出高压线路的电压值。

通常电压互感器副边线绕组的额定电压均设计同一标准值为100伏。

因此，在不同电压等级的电路中所用的电压互感器，其变压比是不同的，例如1000/100，600/100等等。

为了工作安全，电压互感器的铁壳机副边绕组的一端必须接地，以防高、低压线圈间绝缘损坏时，使低压线圈的测量仪表对地产生一个高电压，危机工作人员的人身安全。

电压互感器型号含义由以下几部分组成，各部分字母，符号表示内容：第1位：J—PT第2位：D—单相;S—三相;C—串级;W—五铁芯柱第3位：G—干式;J—油浸;C—瓷绝缘;Z—浇注绝缘;R—电容式;S—三相第4位：W—五铁芯柱;B—带补偿角差绕组;连字符号后面：GH—高海拔;TH—湿热区数字：电压等级(KV)例如：JDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 CasTIng typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级(kV) Voltage class(kV)GYW1 高原污秽 Plateau Dirty电压互感器的图形符号电压互感器是一个带铁心的变压器，主要是用来按比例变换线路上的电压。

电压互感器的工作原理

电压互感器的工作原理电压互感器的工作原理与一般的变压器相同，仅在结构型式、所用材料、容量、误差范围等方面有所差别。

一、电压互感器：电压互感器是一种电压变换装置。

它将高电压变换为低电压，以便用低压量值反映高压量值的变化。

因此，通过电压互感器可以直接用普通电气仪表进行电压测量。

1、电压互感器又称仪用变压器，是一种电压变换装置；2、电压互感器的容量很小，通常只有几十到几百伏安；3、电压互感器一次侧电压即电网电压，不受二次负荷影响，并且大多数情况下其负荷是恒定的；4、二次侧负荷主要是仪表、继电器线圈，它们的阻抗很大，通过的电流很少。

如果无限期增加二次负荷，二次电压会降低，造成测量误错增大；5、用电压互感器来间接测量电压，能准确反映高压侧的量值，保证测量精度；6、不管电压互感器初级电压有多高，其次级额定电压一般都是100V，使得测量仪表和继电器电压线圈制造上得以标准化。

而且保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难；7、电压互感器常用于变配电仪表测量和继电保护等回路。

二、变压器：变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流），用于改变电压等级，负载较大电流。

1、变压器种类很多，按冷却方式、防潮方式、铁芯或线圈结构、电源相数、用途等分若干个类；2、变压器的容量由小到大，从几十伏安大到几十兆伏安；3、变压器的一次侧电压受二次负荷影响较大，负荷大时系统电压会受到影响；4、变压器二次侧负荷就是各种用电设备，通过的电流较大，具有较强的带负载能力；5、变压器一次侧电压不论多高，均可根据需要升高或降低二次电压；6、变压器的外形与体积因容量的不同有时很大；7、变压器常用于多种场合。

电流互感器和变压器原理差不多，在构造上也基本一样，都是两个绕组：一个匝数多、线径细，另外一个匝数少、线径粗。

若匝数多、线径细的绕组是作为一次绕组与被测量的电路并联连接，而匝数少、线径粗的绕组接测量仪表（电压表），则该互感器就是一个电压互感器。

电压互感器的作用及原理

电压互感器的作用及原理一、作用电压互感器是一种用于测量、保护和控制系统中电压的装置。

它主要用于将高电压变换为低电压，以便供给测量仪器或保护装置使用。

其作用主要有以下几个方面：1.测量电压：电压互感器能够将高压线路的电压变换为低压，使之适合测量仪表的使用。

通过电压互感器，我们可以准确地测量出电网中的电压值，为电力系统的运行提供准确的电压数据。

2.保护装置：电压互感器在电力系统中起到重要的保护作用。

它能够将高压线路的电压变换为低电压，以供保护装置使用。

当电力系统出现过压、欠压等异常情况时，电压互感器能够及时地将这些异常信号传递给保护装置，从而实现对电网的保护。

3.控制系统：电压互感器在电力系统的控制系统中也起到了重要的作用。

它能够将高压线路的电压变换为低电压，以供控制装置使用。

通过电压互感器，控制系统可以及时地获取电网的电压信息，从而实现对电力系统的精确控制。

二、原理电压互感器的工作原理是通过电磁感应实现的。

它主要由磁铁、绕组和铁芯组成。

1.磁铁：磁铁是电压互感器中的一个重要组成部分。

它能够产生一个磁场，用于与电流互相作用，从而实现电磁感应。

2.绕组：电压互感器中有两个绕组，一个是一次绕组，一个是二次绕组。

一次绕组通常接在高压线路上，用于感应高压电流产生的磁场；而二次绕组通常接在测量仪表或保护装置上，用于输出低电压信号。

3.铁芯：铁芯是电压互感器中的另一个重要组成部分。

它的作用是增强磁场的感应效果。

铁芯通常由硅钢片叠压而成，具有较高的导磁性能，能够有效地集中和引导磁场，从而提高电磁感应的效果。

当高压线路通过一次绕组时，会产生一个磁场，这个磁场会通过铁芯传递到二次绕组中，从而在二次绕组中感应出一个较低的电压信号。

这个信号可以通过连接在二次绕组上的测量仪表或保护装置进行测量、保护或控制。

电压互感器的工作原理可以通过以下公式来表示：U2 = N2/N1 * U1其中，U2表示二次绕组的电压，N2表示二次绕组的匝数，N1表示一次绕组的匝数，U1表示一次绕组的电压。

电压互感器介绍

出现谐振。
2.电容式电压互感器结构原理主要由电容分压器、补偿电抗器、中间变压器、阻尼器及防护间隙等组成 A、C2两端并联放电间隙F1：防止L与C2谐振过电压引起的绝缘击穿； B、二次侧并联电容Ch：当带有负荷时可以使C2上的电压略高于额定电压补偿负荷电流在L上形成的电压降； C、二次侧阻尼绕组rd：抑制次谐波铁磁谐振过电压由TV的一次绕组非线性电抗饱和激发
五、电压互感器的接线
图a接线用于小接地电流系统35kV及以下测得线电压图b接线用于大接地电流系统110kV及以上测量相电压
图c接线是由两台单相电压互感器组成的V-V接线二次侧b相接地可用来测量线电压广泛用于35kV及以下的电网中
一台三相三柱式电压互感器Yyn接线用于测量线电压注意：一次绕组中性点不引出因为零序磁通无通路
电磁式电压互感器的工作原理
电磁式电压互感器的工作原理构造和连接方法都和普通电力变压器相同其主要区别在于电压互感器的容量很小通常只有几十到几百伏安
一次绕组并联在所测量的一次回路中一次绕组电压等于电网电压不受二次回路负荷的影响接在二次绕组的负荷是仪表和继电器的电压线圈它们的阻抗很大通过的电流很小因此电压互感器正常工作时二次绕组接近于空载状态此时二次电压接近于二次电势并决定于一次电压值即有：额定电压比
为保证所选电压互感器的准确级其最大相二次负荷S2应不大于所选准确级相应的一相额定容量SN2否则准确级将相应降低校验条件为
