除雾器设计所需的数据参数:
旋流板除雾器计算
旋流板除雾器计算旋流板除雾器是一种常用的气体液滴分离设备,可广泛应用于各种工业过程中的除雾处理。
它通过旋流板的作用,在气流中形成旋转的涡流,从而将悬浮在气流中的液滴分离出来。
本文将对旋流板除雾器进行计算和设计,并探讨其优化方法。
首先,我们需要确定旋流板除雾器的设计参数。
常见的设计参数包括旋流板的直径D,入口气流速度V,旋流板的角度θ,以及液滴的尺寸范围。
这些参数将直接影响除雾器的效果和处理能力。
在计算旋流板除雾器的效果之前,我们需要先了解气液两相流体的基本物理特性。
液滴在气流中的运动受到重力、惯性和气体阻力的综合作用。
根据液滴在气流中的运动方式,可以将其分为沉积、抛物线运动和飞行运动。
在旋流板除雾器中,主要是通过气流的旋转和离心力的作用,将液滴从气流中分离出来。
为了简化计算,我们假设旋流板除雾器中气液两相流体的运动是稳态的,液滴的质量远远大于气体的质量,并且液滴沿径向运动的速度远远大于液滴离心速度。
在这种情况下,我们可以采用一套简化的模型进行计算。
首先,我们需要计算液滴在气流中的离心力。
离心力FC可以通过下式计算:FC=m*R*ω²其中,m为液滴的质量,R为液滴离旋流板中心的径向距离,ω为旋转速度。
然后,我们需要计算气流中液滴的风阻力。
液滴的风阻力FD可以通过下式计算:FD=0.5*ρa*Cd*A*V²其中,ρa为气体的密度,Cd为液滴的阻力系数,A为液滴的截面积,V为气流速度。
接下来,我们可以计算液滴在旋流板除雾器中的分离效果。
分离效果可以用分离效率η来衡量,其中η为被分离的液滴质量与进入旋流板除雾器的液滴质量之比。
分离效率η可以通过下式计算:η=(1-(1+2*ρa*Cd*A*V/(m*R*ω²))^-1)分离效率η受到多个因素的影响,包括旋流板的角度、液滴的尺寸范围和气流速度等。
根据实际情况,我们可以通过调整这些参数来优化旋流板除雾器的设计和性能。
另外,除雾器的设计还需要考虑其材料选择和结构设计。
除雾器主要性能参数
除雾器性能参数1.主要性能参数(1) 除雾性能除雾性能可用除雾效率来表示。
除雾效率指除雾器在单位时间内捕集到的液滴质量与进入除雾器液滴质量的比值。
除雾效率是考核除雾器性能的关键指标。
影响除雾效率的因素很多,主要包括:烟气流速、通过除雾器断面气流分布的均匀性、叶片结构、叶片之间的距离及除雾器布置形式等。
对于脱硫工程,目前用于衡量除雾性能的参数主要是除雾后烟气中的雾滴含量。
一般要求,通过除雾器后雾滴含量一个冲洗周期内的平均值小于75mg/Nm3。
该处的雾滴是指雾滴粒径大于15μm的雾滴,烟气为标准干烟气。
其取样距离为离除雾器距离1-2m的范围内。
目前国内尚无脱硫系统除雾器性能测试标准,在除雾器出口烟道上用烟气采样仪采集烟气,记录采样时间,同步测量烟气流速、标准干烟气量、烟温、烟气含湿量、烟气含氧量等。
在除雾器出口,用带加热采样管和尘分离器的标准除尘设备对气体进行等速采样。
采样体积为5m3,采样后用超纯水对采样管和采样设备进行反复冲洗,洗液倒入250ml容量瓶中定容。
混匀后用EDTA法测定Mg2+含量。
用稀释的高氯酸和超纯水对采样后的微纤维过滤器进行反复冲洗,洗液用慢速厚型定性层析滤纸过滤到250ml容量瓶中,定容。
混匀后用EDTA法测定Mg2+含量。
另取1个新的微纤维过滤器作空白样。
用烟尘采样仪测定吸收塔进口烟尘浓度,然后计算除雾器出口液滴质量浓度。
(2)压力降压力降指烟气通过除雾器通道时所产生的压力损失,系统压力降越大,能耗就越高。
除雾系统压降的大小主要与烟气流速、叶片结构、叶片间距及烟气带水负荷等因素有关。
当除雾器叶片上结垢严重时系统压力降会明显提高,所以通过监测压力降的变化有助把握系统的状行状态,及时发现问题,并进行处理。
湿法脱硫系统除雾器的压力降一般要求小于200Pa。
2.除雾器的特性参数(1)除雾器临界分离粒径波形板除雾器利用液滴的惯性力进行分离,在一定的气流流速下,粒径大的液滴惯性力大,易于分离,当液滴粒径小到一定程度时,除雾器对液滴失去了分离能力。

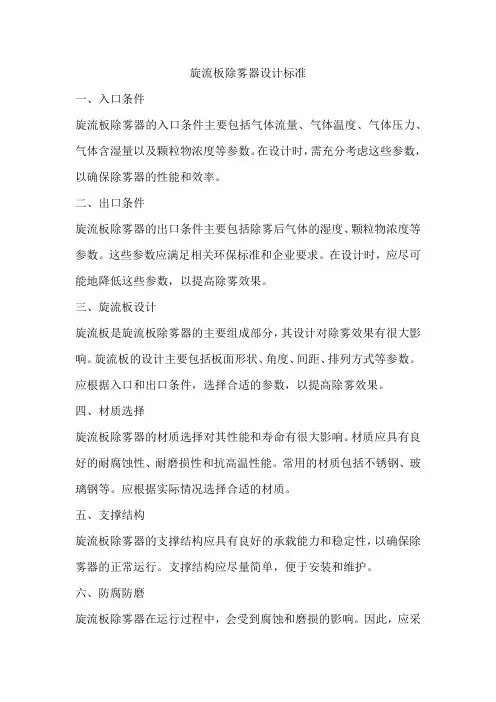

旋流板除雾器设计标准
旋流板除雾器设计标准一、入口条件旋流板除雾器的入口条件主要包括气体流量、气体温度、气体压力、气体含湿量以及颗粒物浓度等参数。
在设计时,需充分考虑这些参数,以确保除雾器的性能和效率。
二、出口条件旋流板除雾器的出口条件主要包括除雾后气体的湿度、颗粒物浓度等参数。
这些参数应满足相关环保标准和企业要求。
在设计时,应尽可能地降低这些参数,以提高除雾效果。
三、旋流板设计旋流板是旋流板除雾器的主要组成部分,其设计对除雾效果有很大影响。
旋流板的设计主要包括板面形状、角度、间距、排列方式等参数。
应根据入口和出口条件,选择合适的参数,以提高除雾效果。
四、材质选择旋流板除雾器的材质选择对其性能和寿命有很大影响。
材质应具有良好的耐腐蚀性、耐磨损性和抗高温性能。
常用的材质包括不锈钢、玻璃钢等。
应根据实际情况选择合适的材质。
五、支撑结构旋流板除雾器的支撑结构应具有良好的承载能力和稳定性,以确保除雾器的正常运行。
支撑结构应尽量简单,便于安装和维护。
六、防腐防磨旋流板除雾器在运行过程中,会受到腐蚀和磨损的影响。
因此,应采取有效的防腐防磨措施,以提高除雾器的性能和寿命。
常用的防腐防磨措施包括涂防腐涂层、安装耐磨衬板等。
七、安全系数旋流板除雾器的设计应考虑安全系数,以确保设备在正常运行和极端情况下都能安全可靠。
安全系数应根据实际情况进行选择,通常应大于等于1.5。
八、安装与维护旋流板除雾器的安装与维护对其性能和寿命有很大影响。
在安装时,应确保设备的水平和垂直度,以免影响除雾效果。
在维护时,应定期检查设备的运行状况,及时处理异常情况,以确保设备的正常运行。
除雾器技术规范书
河北鑫跃焦化有限公司280m2烧结机烟气脱硫除雾器技术规范书买方:河北鑫跃焦化有限公司卖方:目录1、总则 (1)2、设计条件及要求 (1)3、技术要求 (2)4、生产制造标准 (4)5、保证 (4)6、监造和检验 (5)7、清洁、油漆、包装、装卸、运输与储存 (6)8、供货范围 (6)9、卖方应提供的资料 (7)10、卖方应填写的数据 (8)11、附图 (9)1、总则1.1本技术规范书适用于河北鑫跃焦化有限公司280㎡烧结机烟气脱硫工程除雾器整套装置,包括除雾器的本体及其辅助设备系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范书所提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。
卖方应保证提供符合本技术规范书要求和现行中国或国际通用标准的优质产品。
1.3 卖方提供的设备应是全新的和先进的,并经过运行实践已证明是完全成熟可靠的产品。
1.4凡在卖方设计范围之内的外购件或外购设备,卖方应至少要推荐2至3家产品供买方确认,且买方具有选择的权利,而且买方有权单独采购,但技术上均由卖方负责归口协调。
1.5在设备制造前,买方有权因设计需要修改技术参数,卖方应无条件接受。
1.6本技术规范书所使用的标准,如遇到与卖方所执行的标准不一致时,按较高的标准执行。
1.7所有文件中的单位均采用国际单位制。
1.8本规范为订货合同的附件,与合同正文具有同等效力。
2、设计条件及要求2.1运行条件及参数表2-1 运行条件及参数序号项目参数备注1 吸收塔直径11.2m2 安装位置吸收塔上部,水平3 除雾器处吸收塔横截面积97m24安装数量2 1套(屋脊二层)×2=194 m25 除雾器形式二级除雾屋脊6 冲洗层数3(一级上、下,二级下)7 进口烟气流量1130000m3/h (工况湿态)8 进口烟气温度正常139 ℃,最大180 ℃,极限200℃9 出口烟气流量1300000m3/h (工况湿态)10 出口烟气温度50-60 ℃11 吸收塔内烟气成分见2.212 浆液成分见2.313 气体流速~4.3 m/s14 吸收塔浆液PH值4~915 气流方向从下向上2.2烟气参数表2-2 烟气参数项目单位数值备注烟气量m3/h 1530000 工况,湿基烟气含湿量vol.% 6-10烟温℃正常139,最大180,极限200℃O2Vol.% 16-17烟气污染物成分SO2mg/Nm3200-1500 标态, 干基粉尘浓度mg/Nm380-200 标态, 干基2.3浆液成分资料表2-3 浆液成分资料序号浆液性质浆液成分浆液密度/t/m3 PH 浆液浓度1 循环浆液NaHSO3、Na2SO3、CaSO3、CaCO3、Ca(HSO3)2等1.1-1.4 4-9 ~15%-25%2.4除雾器冲洗水采用钢厂工艺水冲洗。

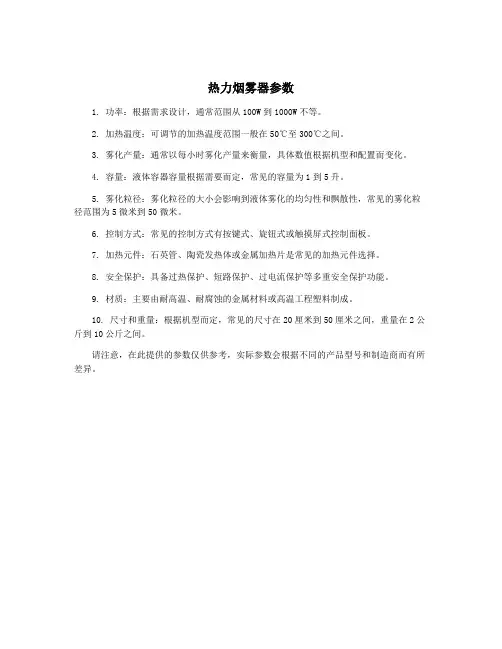

热力烟雾器参数
热力烟雾器参数
1. 功率:根据需求设计,通常范围从100W到1000W不等。
2. 加热温度:可调节的加热温度范围一般在50℃至300℃之间。
3. 雾化产量:通常以每小时雾化产量来衡量,具体数值根据机型和配置而变化。
4. 容量:液体容器容量根据需要而定,常见的容量为1到5升。
5. 雾化粒径:雾化粒径的大小会影响到液体雾化的均匀性和飘散性,常见的雾化粒径范围为5微米到50微米。
6. 控制方式:常见的控制方式有按键式、旋钮式或触摸屏式控制面板。
7. 加热元件:石英管、陶瓷发热体或金属加热片是常见的加热元件选择。
8. 安全保护:具备过热保护、短路保护、过电流保护等多重安全保护功能。
9. 材质:主要由耐高温、耐腐蚀的金属材料或高温工程塑料制成。
10. 尺寸和重量:根据机型而定,常见的尺寸在20厘米到50厘米之间,重量在2公斤到10公斤之间。
请注意,在此提供的参数仅供参考,实际参数会根据不同的产品型号和制造商而有所差异。
屋脊式除雾器技术参数
屋脊式除雾器
技术特点:
1.优点:
独特设计、全塔无除雾死角安装形式为三角形、稳定性好特有的角度设计、雾滴爬距短、除雾更彻底;带钩叶片的设计模拟了窄间距、气速增加、液滴收集加速提高分离效率不易造成烟气的两次携带烟气设计流速较高
2.技术参数:
出口液滴含量:≤75mg/N³(干基)
分割雾滴粒径:≥26μm
压降:≤120Pa
烟气流速:2.8-7.8m/s (空塔气速)
屋脊式除雾器组成形式
屋脊式除雾器由两层人字形除雾器及三层冲水组成。
第一级除雾器为粗除雾、第二级除雾器为精除雾;第一级除雾器标准模块由22片叶片组成,第二级除雾器标准模块由24片叶片组成,叶片之间通过定位杆将其固定(上部和下部均固定),定位杆和每一叶片上均有对应的圆孔,用FRPP圆棒垂直穿入,叶片和定位杆件层层穿入扣紧。
然后再和叶片焊接到一起,保证定位杆和圆棒不会脱落,同时也增大除雾器的承载能力。
叶片参数
1.第一级除雾器
叶片高度:170mm 叶片厚度:3.0mm 叶片间距:30mm 叶片形式:流线型2通道
2.第二级除雾器
叶片高度:170mm 叶片厚度:3.0mm 叶片间距:28mm 叶片形式:流线型2通道中间带倒钩
3.成型工艺:注塑成型
上边是屋脊除雾器模型和安装现场及相关参数。
除雾器技术协议
华电榆林凯越煤化有限责任公司除雾器技术规格书需方:华电榆林凯越煤化有限责任公司供货方:1 总则1)本技术协议适用于榆林凯越煤化280tX2台锅炉烟气脱硫工程除雾器的技术规范,包括除雾器的功能设计、结构、性能、安装和试验等方面的技术要求。
2)本技术协议所提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。
卖方保证提供符合规范要求和现行中国或国际通用标准的优质产品。
3)卖方提出的产品应完全符合本技术协议的要求。
如未对本技术协议提出偏差,将认为卖方提供的设备符合技术协议和标准的要求。
偏差(无论多少)都必须清楚地表示。
4)卖方提供的设备应是全新的和先进的,并经过运行实践已证明是完全成熟可靠的产品。
5)在签订合同之后,到卖方开始制造之日的这段时间内,买方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求,卖方应遵守这个要求,具体款项内容由供需双方共同商定。
6)本技术协议所使用的标准,如遇到与卖方所执行的标准不一致时,按较高的标准执行,但不应低于最新中国国家标准或产品行业标准。
如果本技术协议与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文,卖方及时书面通知买方进行解决。
7)采用国际单位制。
8)在合同执行过程中的一切图纸、技术文件、设备信函等应使用中文。
如果卖方提供的文件中使用其他文字,则需有中文译本,在这种情况下,解释以中文为准。
1.1 设计基础条件1.1.1塔径:9.5m1.2 除雾器数据表表1.2-1 除雾器数据表1.3 技术要求1.3.1 设计原则及要求1.3.1.1本工程的除雾器采用两级、垂直流向。
第一级除雾器将位于最后(顶部)一个浆液喷淋管上方,除雾器的第一级的底部冲洗和第二级顶部之间的间距约为 2500 mm,第二级除雾器的顶部和塔锥顶底部之间的间距约>1000 mm,两级除雾器之间设人孔。
1.3.1.2除雾器的设计、制造、检验和试验应符合国际相关标准和国内最新标准规范的有关要求。
金属丝网除雾器技术要求
金属丝网除雾器技术要求
1、工况条件:
2层干燥塔金属丝网除雾器,供制酸系统干燥塔使用。
干燥塔的工况条件如下:
进口烟气流量:96400Nn√∕h(最小)~232850Nn√∕h(最大);
出口烟气流量:88750Nm3∕h(最小)~214550Nι∏3∕h(最大);
烟气压力:塔进口:-8.5kPa;除雾器进口:-10.5kPa;
烟气温度:40℃(进口);45℃(出口);
喷淋介质:95%H2SO4
喷淋量:1532m3∕h
喷淋液温度:45℃
2、供货范围及规格型号:
2.1规格型号:Dg5400H=150(波)H=IOO(波)。
2.2材质:丝网3161;格栅3161。
2.3数量:2层。
2.4供货范围:
含H=150波形丝网除雾器元件1层;含H=IOO波形丝网除雾器元件1层。
3、性能保证:
3.1性能保证
除雾效率:≥99%
压力降:≤1kPa
4、业绩要求
要求参与的投标商具有三套及以上年产80万吨98.3%H2SO4以上的制酸系统使用业绩,并提供相关业绩证明资料。
净化电除雾器数据表
37~40
气体密度(kg/m3)
1.29
气体粘度(Pa·S)
0.000017
含雾量(g/Nm3)
3
一级进口以100%硫酸计
性
能
参
数
湿气流量(m3/h)
95861
一级进口操作工况总气量
标量
进口压力(绝kpa)
93.94
一级进口
压力降(kpa)
0.5
为每级压力降
操作气速(m/s)
0.8~1
除雾效率
一级出口酸雾量≤0.03g/Nm3,二级出口酸雾量≤0.005g/Nm3
结
构
本体材质:耐腐蚀防太阳光紫外线玻璃钢;电晕极管材质:导电玻璃钢;
电晕极线:高效铅基极线;电源:高压恒流源,变压器为户外型,顶部安装;
供
货
范
围
1.电除雾器本体(含绝缘箱加热)成套■2.高压电源装置及控制柜■
5.电除雾器操作控制柜安装在主操作室
6.管口法兰标准HG/T20592-2009
现场条件
大气压力(kpa)
100.8
相对湿度(%)
80
环境温度(℃)
夏季平均:32最高:41冬季平均:20最低:-10
3.低压电源装置及控制柜■4.喷淋装置■
5.排液酸封■6.安全酸封■
7.两级电除雾器之间连接气管■8.电除雾器现场安装(含电气、仪表)■
说
明
1.须提供安装外型图(电子版)
2.提供支撑电除雾器的土建条件图(电子版),支撑及操作检修平台采用钢筋混凝土结构
3.提供配套的水、电气、仪表技术要求;
4.峻工后提交完整的技术资料(含操作、维护作业指导书)
300kt/a硫铁矿制酸项目
玻璃钢除雾器的主要性能、特性及设计参数
玻璃钢除雾器的主要性能、特性及设计参数一:主要性能参数1、除雾性能可用除雾效率来表示。
除雾效率指除雾器在单位时间内捕集到的液滴质量与进入除雾器液滴质量的比值。
一般要求,通过除雾器的雾滴含量一个冲洗周期内的平均值小于 75mg/Nm3。
该处的雾滴粒径大于 15um的雾滴,烟气为标准干烟气。
2、压力降压力降是指烟气通过除雾器通道所产生的压力损失,系统压力越大,产生的能耗比就越高。
湿法脱硫系统除雾器的压力降一般要求在 120-200pa 之间(两级除雾器)二:除雾器的特性参数1:除雾器的临界分离粒径波形板除雾器利用液滴的惯性力进行分离的,在一定的气流流速下,粒径大的液滴惯性力大易于分离,当液滴粒径小于一定程度时,除雾器对液滴就失去分离捕捉能力。
2:除雾器临界烟气流速在一定烟速范围内,除雾器对液滴分离随烟气流速增大而提高,但当烟气流速超过一定流速后除雾能力下降,这一临界烟气流速称为除雾器临界烟气流速。
临界点的出现,是由于产生了雾沫的二次夹带所致,即分离下来的雾沫,再次被烟气带走,其原因大致是:①撞在叶片上的液滴由于自身动量过大而破裂、飞溅;②气流冲刷叶片表面上的液膜,将其卷起、带走。
因此;为达到一定除雾效果,必须控制烟气流速在一合适范围内。
气流最高速度不能超过临界气速;最低速度要保证能达到所要求的最低除雾效率。
三:除雾器的主要设计参数1:烟气流速通过除雾器断面的烟气流速过高或过低都不利于除雾器的正常运行,烟气流速过高易造成烟气二次带水,从而降低除雾效果,同时流速过高造成系统阻力大,能耗高。
通过除雾器断面的烟气流速过低,不利于气液分离,同样不利于除雾效果。
此外设计的流失低,吸收塔断面尺寸加大,投资也随之增加。
设计烟气流速应接近临界流速。
根据不同除雾器叶片结构及布置形式,设计流速一般选定在 3.5-5.5m/s 之间。
烟道式可在 3.5-7.0m/s 之间2:除雾器叶片间距叶片间距的大小,对除雾器的除雾效率有很大影响。
喷淋塔除雾器比选方案
喷淋塔除雾器比选方案喷淋塔除雾器是一种常用的空气污染治理设备,广泛应用于工业生产过程中的废气处理。
喷淋塔除雾器通过将废气与水进行接触,利用水膜和水滴的作用将废气中的颗粒物和有害物质吸附并除去。
在选择喷淋塔除雾器时,需要考虑多个因素,包括废气特性、处理效果、设备运行成本等。
下面将提供一个全面详细的喷淋塔除雾器比选方案。
一、需求分析1. 废气特性:首先需要了解待处理废气的温度、湿度、流量以及颗粒物和有害物质的浓度等参数。
2. 处理效果要求:根据国家相关标准或企业自身要求,确定对废气中颗粒物和有害物质的排放浓度要求。
3. 设备运行成本:考虑设备投资费用、能耗情况以及维护保养费用等因素。
二、喷淋塔除雾器类型选择1. 干式喷淋塔:适用于高温高湿度废气处理,能够有效去除大颗粒物,但对小颗粒物和有害气体的去除效果较差。
2. 湿式喷淋塔:适用于一般废气处理,能够同时去除颗粒物和有害气体,但需要消耗大量水资源。
3. 喷雾干燥器:适用于高浓度有机废气处理,能够将废气中的有机物质转化为固态物质,但对水质要求较高。
三、喷淋塔除雾器设计参数确定1. 废气流量:根据待处理废气的产生情况和处理需求确定。
2. 塔径和塔高:根据废气流量、接触时间要求以及设备布置空间等因素综合考虑确定。
3. 填料类型和填料层数:根据废气特性、处理效果要求以及设备运行成本等因素选择合适的填料类型和填料层数。
4. 冲洗水量和冲洗方式:根据废气中颗粒物浓度以及设备运行时间等因素确定冲洗水量,并选择适合的冲洗方式。
四、喷淋塔除雾器供应商比选1. 了解供应商资质:查阅供应商的企业资质、生产经验以及相关工程案例,了解其在喷淋塔除雾器领域的专业能力。
2. 产品质量和性能:了解供应商的产品质量控制体系、技术参数以及相关认证情况,确保所选设备符合国家相关标准和要求。
3. 价格比较:与多家供应商进行沟通,了解设备价格、售后服务费用以及其他附加费用等,进行综合比较。
4. 售后服务:了解供应商的技术支持能力、设备维护保养服务以及售后响应速度等情况,确保设备能够长期稳定运行。
对除雾器取值参数确定
对除雾器,取
1.烟气密度=1.1kg/m3
2.烟气粘度=1.8×10-5Pa·s
3.除雾器叶片间距=40mm
4.50 0C水密度=988.738 kg/m3
5.除雾器中烟气流速=3.7m/s
6 旋转圈数N=0.4
按照旋风除尘器数学模型,可完全分离液滴直径
对于湿电
1.无法准确估算烟气经过除雾器之后的水蒸汽含量,通长取值为50mg/m3
2.最恶劣工况,除雾器连续运行,持续喷淋冲洗,进入湿电烟气为饱和烟
气,12.10% < 水含量< 12.19%
3.经过干式除尘,脱硫和除雾工艺过程,烟气中几乎没有粒径大于40的液
滴和固体颗粒
4.烟气中的颗粒分布影响其除尘效率,烟气湿度影响场强和趋近速度,具体见数学模型。
5.石膏颗粒粒径分布参考如下:
In the following table the particle size distribution of the gypsum
slurry from absorber of 3 FGD are listed as examples:
∙Exemplary Grain Size Analysis of Gypsum Bleed Inlet to
Gypsum Hydrocyclones。
玻璃钢除雾器的主要性能、特性及设计参数
玻璃钢除雾器的主要性能、特性及设计参数一:主要性能参数1、除雾性能可用除雾效率来表示。
除雾效率指除雾器在单位时间内捕集到的液滴质量与进入除雾器液滴质量的比值。
一般要求,通过除雾器的雾滴含量一个冲洗周期内的平均值小于 75mg/Nm3。
该处的雾滴粒径大于 15um的雾滴,烟气为标准干烟气。
2、压力降压力降是指烟气通过除雾器通道所产生的压力损失,系统压力越大,产生的能耗比就越高。
湿法脱硫系统除雾器的压力降一般要求在 120-200pa 之间(两级除雾器)二:除雾器的特性参数1:除雾器的临界分离粒径波形板除雾器利用液滴的惯性力进行分离的,在一定的气流流速下,粒径大的液滴惯性力大易于分离,当液滴粒径小于一定程度时,除雾器对液滴就失去分离捕捉能力。
2:除雾器临界烟气流速在一定烟速范围内,除雾器对液滴分离随烟气流速增大而提高,但当烟气流速超过一定流速后除雾能力下降,这一临界烟气流速称为除雾器临界烟气流速。
临界点的出现,是由于产生了雾沫的二次夹带所致,即分离下来的雾沫,再次被烟气带走,其原因大致是:①撞在叶片上的液滴由于自身动量过大而破裂、飞溅;②气流冲刷叶片表面上的液膜,将其卷起、带走。
因此;为达到一定除雾效果,必须控制烟气流速在一合适范围内。
气流最高速度不能超过临界气速;最低速度要保证能达到所要求的最低除雾效率。
三:除雾器的主要设计参数1:烟气流速通过除雾器断面的烟气流速过高或过低都不利于除雾器的正常运行,烟气流速过高易造成烟气二次带水,从而降低除雾效果,同时流速过高造成系统阻力大,能耗高。
通过除雾器断面的烟气流速过低,不利于气液分离,同样不利于除雾效果。
此外设计的流失低,吸收塔断面尺寸加大,投资也随之增加。
设计烟气流速应接近临界流速。
根据不同除雾器叶片结构及布置形式,设计流速一般选定在 3.5-5.5m/s 之间。
烟道式可在 3.5-7.0m/s 之间2:除雾器叶片间距叶片间距的大小,对除雾器的除雾效率有很大影响。
折流板除雾器常规技术参数
折流板除雾器常规技术参数
折流板FRPP除雾器常规参数
名称单位详细说明
形式平板式除雾器
安装位置脱硫塔内浆液喷淋层上方
除雾器面积㎡同脱硫塔的内径面积或烟道截面积
除雾器设计空塔流速m/s 平板式2.5~4.5m/s
除雾器级数级两级
除雾器材料增强聚丙烯(FRPP)
除雾器叶片的热变形温度℃138
除雾器整体空间mm 平板式一般为2800
一级除雾器重量Kg 依脱硫塔的内径或烟道截面积而定
一级除雾器承重梁规格mm 根据不同塔径设计
二级除雾器重量Kg 依脱硫塔的内径或烟道截面积而定
二级除雾器承重梁规格mm 根据不同塔径设计
二级除雾器到塔顶的距离mm ≥2000
顶层浆液层距一级除雾器距离mm ≥2100
依据不同脱硫工艺而定(石膏法:高度180mm间距除雾器折流板间距及高度mm
一级36mm 二级25mm)
除雾器折流板厚度mm 3
除雾器承重能力Kg/m2300
冲洗系统冲洗层数及方位层3,一级除雾器上下游,二级除雾器下游
冲洗水管道材质增强聚丙烯(FRPP)
冲洗水管道直径依据脱硫塔直径而定
喷嘴材质增强聚丙烯(FRPP)
喷嘴喷射角度度实心锥 90
喷嘴喷射压力bar 2
喷嘴最大流量m3/h 1.68
冲洗水冲洗方式按程序控制,间断式冲洗每层冲洗水管道阀门数量个依据脱硫塔直径而定
总耗水量m3/h 依据脱硫塔直径而定
除雾器出口烟气液滴含量mg/m3≤75mg/Nm3(干基)
除雾器除雾效率% 99%(对直径大于26μm)
除雾器除雾原理原理是斯特拉斯方程。
根据不同大小微粒在运动中惯性大小不同,在运动方向改变时被折流板捕捉下来。
除雾器设计所需的数据参数:
除雾器设计所需的数据参数:烟气量吸收塔直径烟气入口温度粉尘含量杂质成分及含量锅炉常规工作状态烟囱高度脱硫工艺支撑梁数量支撑梁间距人孔大小除雾器优化设计后所得到的相关参数:除雾器组装直径一级除雾器板片间距一级除雾器板片结构形式一级除雾器组件尺寸二级除雾器板片间距二级除雾器板片结构形式二级除雾器组件尺寸除雾器的设计直接影响到脱硫系统的脱硫效率。
除雾器的结构我们所说的除雾器主要指火电厂脱硫吸收塔中的除雾器除雾器包括除雾器本体,除雾器冲洗系统两大部分。
除雾器本体一般分为2层(即上下层结构),下层一般表述为一级除雾器,上层一般表述为二级除雾器。
一级除雾器板片之间的间距要比二级除雾器板片之间的间距大。
采用这种结构布局主要有2个原因,其一是利用一级除雾器除去粗颗粒,二级除雾器除去细颗粒;其二是因为一级除雾器获得的冲洗水是二级除雾器的4倍,而一级除雾器的除雾量也是二级的2~4倍。
假如一级除雾器的间距与二级除雾器的间距一样或者更小,那么就会出现2个问题:1.一级除雾器及其容易堵塞,经常导致脱硫系统无法运行;2.二级除雾器的存在将没有意义,起不到除雾效果。
除雾器冲洗系统一般选用4层,很多脱硫总包商为了节约成本采用3层,是极不可取的做法,因为除雾器冲洗水系统单层的成本仅仅占据脱硫系统总价的千分之一到千分之五,而它所起到的作用可能要站到整个脱硫系正常运行的20%~30%,多加一层除雾器是四两拨千斤的做法。
除雾器常用的板片结构形式可以有如下四种流线型2通道带钩板片流线型2通道不带钩板片折线型2通道板片折线型3通道板片除雾器的作用除雾器,就是除去水雾的设备。
除雾器的作用就是把气体中的水雾,水滴含量降至最低。
除雾器的种类也有很多,综合节能与环保等诸多因素考虑,折流板除雾器是最佳选择。
基于除雾器的功能和作用,它有很多拓展用途,例如除尘,除臭,物理方法去除各种离子等。
除雾器在烟气脱硫系统中的作用主要有以下几个方面:除去烟尘;除去水雾;除去浆液雾滴;除去弱酸离子;除雾器的有无,直接决定了脱硫效率,因为无论是水雾还是硫酸根离子,均含有硫元素,没有除雾器的收集,它们将直接排放到我们赖以生存的环境中,就会使脱硫系统大打折扣。
环保除雾器参数
产品名称:除雾器产品说明:我公司通过吸收国外先进技术,并根据国内运行中存在的问题,对该产品进行了二次创新。
在保证除雾效率的同时,通过改进除雾器叶片版型和表面粗糙度,从而使石膏浆液不易粘附于除雾器叶片上,能有效改善除雾器堵塞问题。
公司可以根据用户的工艺要求进行设计生产屋脊式、水平烟道式、管式、平板式等各种型号和规格的除雾器。
■主要特点:1)除雾效率高,雾滴含量的平均值小于75mg/Nm3,烟气为标准干基烟气。
2)优化设计除雾器冲洗系统,喷嘴覆盖率能达到200% 以上,除雾器能够得到充分的湿润和冲洗,不易结垢。
3)除雾器模块采用高强度,优良耐腐蚀的高分子材料生产,因此具有优良的化学和物理性能。
4)优化除雾器叶片版型,改善叶片表面粗糙度,使石膏浆液不易粘附于除雾器叶片上,有效改善除雾器堵塞问题。
5)施工和安装简单方便,易于人工检修和更换。
◆管式除雾器:我公司通过长期考察调研国内脱硫运行装置,发现因除雾器带浆现象而引起的GGH堵塞情况较为普遍,为此我公司组织国内行业专家自主研发了管式除雾器。
通过增加管式除雾器,提前分离烟气中的大颗粒浆液固体,并均匀分布塔内烟气,平衡塔内烟气流速;提高原有除雾器运行参数的稳定性和可靠性,降低除雾器阻力。
有效解决二次夹带,能够减少GGH换热原件的结垢风险,消除烟囱飘浆现象。
■功能概括:1)去除大雾滴,雾滴大于400-500μ,效果显著。
2)降低除雾器堵塞风险,阻止浆液中大颗粒固体直接进入除雾器。
3)使塔内烟气分布均匀性有效提高,平衡塔内烟气流速。
4)能有效缓解由于烟气带浆引起的GGH堵塞及烟囱飘浆问题。
■除雾器主要配件:1)冲洗喷嘴、卡条、管夹2)冲洗系统3)叶片模块■除雾器原理:除雾器雾滴分析,结合300MW工程实例:浙江宏电环保设备制造有限公司版权所有。
折流板除雾器常规技术参数
折流板FRPP除雾器常规参数
名称单位详细说明
形式平板式除雾器
安装位置脱硫塔内浆液喷淋层上方
除雾器面积㎡同脱硫塔的内径面积或烟道截面积
除雾器设计空塔流速m/s 平板式2.5~4.5m/s
除雾器级数级两级
除雾器材料增强聚丙烯(FRPP)
除雾器叶片的热变形温度℃138
除雾器整体空间mm 平板式一般为2800
一级除雾器重量Kg 依脱硫塔的内径或烟道截面积而定
一级除雾器承重梁规格mm 根据不同塔径设计
二级除雾器重量Kg 依脱硫塔的内径或烟道截面积而定
二级除雾器承重梁规格mm 根据不同塔径设计
二级除雾器到塔顶的距离mm ≥2000
顶层浆液层距一级除雾器距离mm ≥2100
依据不同脱硫工艺而定(石膏法:高度180mm间距除雾器折流板间距及高度mm
一级36mm 二级25mm)
除雾器折流板厚度mm 3
除雾器承重能力Kg/m2300
冲洗系统冲洗层数及方位层3,一级除雾器上下游,二级除雾器下游
冲洗水管道材质增强聚丙烯(FRPP)
冲洗水管道直径依据脱硫塔直径而定
喷嘴材质增强聚丙烯(FRPP)
喷嘴喷射角度度实心锥 90
喷嘴喷射压力bar 2
喷嘴最大流量m³/h 1.68
冲洗水冲洗方式按程序控制,间断式冲洗每层冲洗水管道阀门数量个依据脱硫塔直径而定
总耗水量m3/h 依据脱硫塔直径而定
除雾器出口烟气液滴含量mg/m3≤75mg/Nm³(干基)
除雾器除雾效率% 99%(对直径大于26μm)
除雾器除雾原理原理是斯特拉斯方程。
根据不同大小微粒在运动中惯性大小不同,在运动方向改变时被折流板捕捉下来。
脱硫吸收塔除雾器的性能特性参数分析
• 除雾器的冲洗主要考不是压力,而是流量,把积淀在 除雾器上的积灰“带”下来,以达到目的。所说的除 雾器压差大是在冲洗后测得的还是冲洗时测得的,如 果是冲洗时测得的那应该很正常,压损大了自然所测 。 的压差必定大,如果是冲洗后测得的那得分析你们冲 洗管的布置和冲洗的程序,在设计冲洗的程序时是插 入吸收塔内的三层独立冲洗水管轮流冲洗,而不是几 层或一层同时一块冲。冲洗当然是一个喷嘴、一个喷 嘴的开启冲洗!若群冲的话,总流量大了,单个喷嘴 的流量以及总压力不能达到保证!而且同时吸收塔的 水位也比较难控制!若冲洗压力不够或水量小,导致 冲洗不通,反而使得流道更狭小。
脱硫吸收塔除雾器的性能特性参数分析
• (4)除雾器冲洗水压 除雾器水压一般根据冲洗喷嘴的特征及喷嘴与除雾器 之间的距离等因素确定(喷嘴与除雾器之间距离一般 ≤lm),冲洗水压低时,冲洗效果差。冲洗水压过高则 易增加烟气带水,同时降低叶片使用寿命。一般情况 。 下,第二级除雾器之间,每级除雾器正面(正对气流方 向)与背面的冲洗压力都不相同,第1级除雾器的冲洗 水压高于第2级除雾器,除雾器正面的水压应控制在 2.5×l05Pa以内,除雾器背面的冲洗水压应 >1.0×105Pa,具体的数值需根据工程的实际情况确定 。
脱硫吸收塔除雾器的性能特性参数分析
• (5)除雾器冲洗水量 选择除雾器冲水量除了需满足除雾器自身的要 求外,还需考虑系统水平衡的要求,有些条件 。 下需采用大水量短时间冲洗,有时则采用小水 量长时间冲洗,具体冲水量需由工况条件确定 ,一般情况下除雾器断面上瞬时冲洗耗水量约 为1~4m3/h。
脱硫吸收塔除雾器的性能特性参数分析
脱硫吸收塔除雾器的性能特性参数分析
• 对于脱硫来说,目前用于衡量除雾性能的参数 主要是除雾后烟气中的雾滴含量。一般要求, 通过除雾器后雾滴含量一个冲洗周期内的平均 。 值小于75mg/Nm3。该处的雾滴是指雾滴粒径 大于15μm的雾滴,烟气为标准干烟气。其取样 距离为离除雾器距离1-2m的范围内。 目前国内尚无脱硫系统除雾器性能测试标准,连 州电厂根据美国AE公司提供的资料采用以下方 法:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
除雾器设计所需的数据参数:
烟气量
吸收塔直径
烟气入口温度
粉尘含量
杂质成分及含量
锅炉常规工作状态
烟囱高度
脱硫工艺
支撑梁数量
支撑梁间距
人孔大小
除雾器优化设计后所得到的相关参数:
除雾器组装直径
一级除雾器板片间距
一级除雾器板片结构形式
一级除雾器组件尺寸
二级除雾器板片间距
二级除雾器板片结构形式
二级除雾器组件尺寸
除雾器的设计直接影响到脱硫系统的脱硫效率。
除雾器的结构
我们所说的除雾器主要指火电厂脱硫吸收塔中的除雾器
除雾器包括除雾器本体,除雾器冲洗系统两大部分。
除雾器本体一般分为2层(即上下层结构),下层一般表述为一级除雾器,上层一般表述为二级除雾器。
一级除雾器板片之间的间距要比二级除雾器板片之间的间距大。
采用这种结构布局主要有2个原因,其一是利用一级除雾器除去粗颗粒,二级除雾器除去细颗粒;其二是因为一级除雾器获得的冲洗水是二级除雾器的4倍,而一级除雾器的除雾量也是二级的2~4倍。
假如一级除雾器的间距与二级除雾器的间距一样或者更小,那么就会出现2个问题:1.一级除雾器及其容易堵塞,经常导致脱硫系统无法运行;2.二级除雾器的存在将没有意义,起不到除雾效果。
除雾器冲洗系统一般选用4层,很多脱硫总包商为了节约成本采用3层,是极不可取的做法,因为除雾器冲洗水系统单层的成本仅仅占据脱硫系统总价的千分之一到千分之五,而它所起到的作用可能要站到整个脱硫系正常运行的20%~30%,多加一层除雾器是四两拨千斤的做法。
除雾器常用的板片结构形式可以有如下四种
流线型2通道带钩板片
流线型2通道不带钩板片
折线型2通道板片
折线型3通道板片
除雾器的作用
除雾器,就是除去水雾的设备。
除雾器的作用就是把气体中的水雾,水滴含量降至最低。
除雾器的种类也有很多,综合节能与环保等诸多因素考虑,折流板除雾器是最佳选择。
基于除雾器的功能和作用,它有很多拓展用途,例如除尘,除臭,物理方法去除各种离子等。
除雾器在烟气脱硫系统中的作用主要有以下几个方面:
除去烟尘;
除去水雾;
除去浆液雾滴;
除去弱酸离子;
除雾器的有无,直接决定了脱硫效率,因为无论是水雾还是硫酸根离子,均含有硫元素,没有除雾器的收集,它们将直接排放到我们赖以生存的环境中,就会使脱硫系统大打折扣。
除雾器冲洗水系统设计
除雾器冲洗水系统设计应考虑如下几个方面:
烟气流速
烟气含尘量
除雾器板片间距
除雾器板片结构形式
脱硫工艺
浆液喷淋喷嘴性能
烟气温度
只有综合考虑了各个因素的影响以后,才有可能设计出合格的冲洗水系统。
河北众瑞除雾器厂所生产的除雾器冲洗水管材质成分如下
玻纤含量:20%;
壁厚规格:厚壁管
外观与颜色
内外壁光滑
无气泡
无裂纹
无明细波纹缺陷
透明微黄
热变形温度:大于135度
扁平实验:压至外形一半不破裂
拉伸强度:大于35
液压试验:大于1.5Mpa保持1小时
零度时落锤冲击能量:8Kg-m
除雾器冲洗水泵选型
除雾器冲洗水泵一般采用离心泵,泵的参数由除雾器的大小以及喷淋管的布置方式决定。
一般情况下,扬程不小于50米,最好能够达到70米,流量是冲洗系统实际需要的2倍,但要保证主管的内径,要满足常规设计要求。
理论上泵越大越保险,但是富余量越多,能耗也就浪费得越多,所以,
寻找最佳点才是设计所追求的。
除雾器标准
目前,国内火电厂脱硫吸收塔除雾器设计、制造、验收所执行的标准为:JB/T 10989-2010 《湿法烟气脱硫装置专用设备除雾器》,您可以到这里下载除雾器标准。
该标准只是除雾器产品的最低标准,事实上,除雾器使用单位应该考虑更加严格的验收条款,以防劣质除雾器影响脱硫系统的运行。
国内常规要求如下:
1.板片厚度:3mm±10%;
2.筋板厚度:≥5mm;
3.筋板整版开孔;
4.连接形式:板片于筋板每一个交差点均对角强度焊接;
以上4条可以很好地避免采购到劣质除雾器。
除雾器
河北众瑞环保工程有限公司生产的除雾器用于湿法脱硫系统中的脱硫吸收塔内。
质量可靠、交货期准时、性价比优,广泛用于火电厂烟气脱硫。
部分参数:
☆结构:平板式;
☆板片厚度:3mm;
☆板片高度:流线型2通道为170mm,折线型2通道为190mm,折线型3通道为230mm。
☆除雾器高度:流线型2通道为210mm,折线型2通道为230mm,折线型3通道为270mm。
☆材质:增强聚丙烯(FRPP);
☆除雾效率:在正常运行工况下,除雾器出口烟气中的雾滴浓度低于75mg/Nm3;
☆耐高温:0--90℃;
☆压降:不考虑除雾器前后的干扰,保证在100%烟气负荷下,整个除雾器系统的压降约120Pa;
☆板片制作工艺:新料挤出拉片,最薄处不小于2.7mm,平局厚度大于3mm;
☆筋板制作工艺:新料整版开孔,经办厚度不小于5mm;
☆组件加工工艺:间隙小于1mm,筋板于波形板片的每一个交差点均采用对角强度焊接;
耐高温除雾器
河北众瑞环保工程有限公司除雾器分厂生产的耐高温除雾器采用增强聚丙烯为原料,可以连续长时间90℃使用,瞬时110℃使用,软化温度115℃。
耐高温除雾器采用的增强聚丙烯材质比普通聚丙烯材质耐温方面已经提高了20℃。
所有的耐高温除雾器的耐温都受到了原料的限制,毕竟是塑料,不是钢材。
所以很多厂家吹嘘自己的除雾器能够耐多高多高的温度,这其实都是一种心理安慰而已,因为吸收塔内除雾器处的温度只有50至80℃,而且烟道还有旁路,当温度高了脱硫系统将打开旁路挡板,很好地保证了除雾器处的温度。
高效除雾器
河北众瑞环保工程有限公司除雾器厂生产高效除雾器,通过实验室数据,我们生产的高效除雾器分离效率为:大于40微米的雾滴除雾效率达到99.9%,大于20微米的雾滴除雾效率达到97%。
高效除雾器是您脱硫系统的理想选择。
除雾器改造
河北众瑞环保工程有限公司除雾器厂能够为火电厂,化工厂的脱硫系统进行除雾器改造工作。
除雾器的好坏直接影响到后续设备的使用寿命和脱硫的效率。
有些脱硫工程为了减少材料、节约成本,人为地把除雾器的间距调大,这就使除雾效率大打折扣。
甚至出现除雾器后烟道带水和烟囱下酸雨的情况。
除雾器改造就是重新设计除雾器的板片间距,已到达应有的效果。
除雾器批发商
河北众瑞环保工程有限公司除雾器厂是国内的除雾器批发商之一,很多同行都在我们这里拿货。
我们是讲信誉、保质量的除雾器批发商。
希望我们直接的合作能够把您推到新的高度。
作为除雾器批发商,我们能够给您最有竞争力的价格,最可靠的质量,准时的交货期。
您只有在除雾器批发商这里进货,才能免去价格、质量、交货期的烦恼。
除雾器制造商
河北众瑞环保工程有限公司除雾器厂是专业的除雾器制造商。
我们是直接从原料到成品,没有外协加工的中间环节,所以有效地控制了价
格和质量。
您购买除雾器要找除雾器制造商订货,才能获得物美价廉的产品,只有除雾器制造商才能保证您的价格、质量和交货期。
除雾器检修
河北众瑞环保工程有限公司除雾器分厂能够为电厂提供除雾器维修服务,脱硫吸收塔内的除雾器是由很多小组件拼装而成的,所以只要把坏掉的小组件替换掉,就达到了除雾器维修的目的。
除雾器维修不需要您具有专业的技术知识,只要能够把坏掉的除雾器组件尺寸告诉我们即可。
