《网络设备配置与调试》试卷剖析

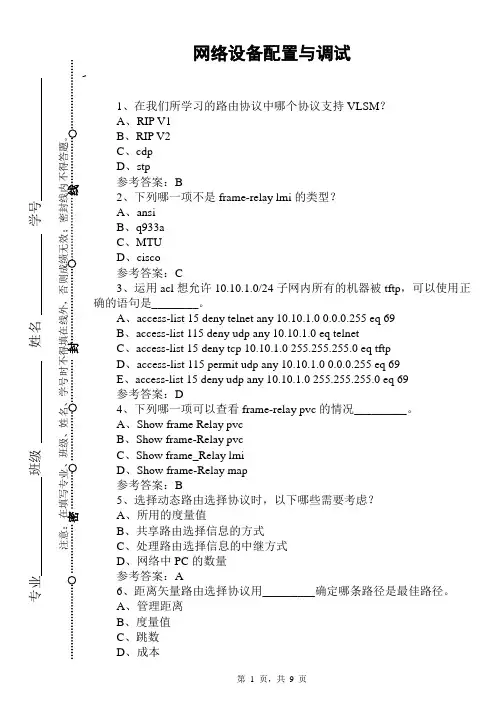

(90001)网络设备配置与调试
专业班级姓名学号注意：网络设备配置与调试1、在我们所学习的路由协议中哪个协议支持VLSM ？ A 、RIP V1 B 、RIP V2 C 、cdp D 、stp 参考答案：B2、下列哪一项不是frame-relay lmi 的类型？ A 、ansi B 、q933a C 、MTU D 、cisco 参考答案：C3、运用acl 想允许10.10.1.0/24子网内所有的机器被tftp ，可以使用正确的语句是________。
A 、access-list 15 deny telnet any 10.10.1.0 0.0.0.255 eq 69 B 、access-list 115 deny udp any 10.10.1.0 eq telnet C 、access-list 15 deny tcp 10.10.1.0 255.255.255.0 eq tftp D 、access-list 115 permit udp any 10.10.1.0 0.0.0.255 eq 69 E 、access-list 15 deny udp any 10.10.1.0 255.255.255.0 eq 69 参考答案：D4、下列哪一项可以查看frame-relay pvc 的情况_________。
A 、Show frame Relay pvc B 、Show frame-Relay pvc C 、Show frame_Relay lmi D 、Show frame-Relay map 参考答案：B5、选择动态路由选择协议时，以下哪些需要考虑？ A 、所用的度量值 B 、共享路由选择信息的方式 C 、处理路由选择信息的中继方式 D 、网络中PC 的数量 参考答案：A6、距离矢量路由选择协议用_________确定哪条路径是最佳路径。
A 、管理距离B 、度量值C 、跳数D 、成本参考答案：B7、RIPv2路由协议用__________散布路由选择信息。
2020年《网络设备安装与调试》2019-2020学年期末考试试题
XX 有限公司《网络设备安装与调试》2019-2020 学年期末考试试题（1.0 版）制订：审批：2020-1-1 发布2020-1-1 实施《网络设备安装与 调试》 2019-2020 学年期末考试试题班级 姓名 学号 分数ospf、静态路由、ripC、直接路由、ospf、rip 、静态路由D、直接路由、rip 、静态路由、ospf4．190.188.192.100 属于哪类IP 地址?A．A 类B．B 类C．C 类D．D 类E．E 类5．校园网设计中常采用三层结构，S1908 主要应用在哪一层?A ．核心层B ．分布层C ．控制层D．接入层6．如何跟踪RIP 路由更新的过程？A．show ip route B．debug ip rip C．show ip rip D．clear ip route *7.224.0.0.5 代表的是（）地址。
A、主机地址B、网络地址C、组播地址D、广播地址8．IEEE 制定实现STP 使用的是下列哪个标准?A ．IEEE 802.1WB ．IEEE 802.3AD C．IEEE 802.1D D．IEEE 802.1X9．下列哪些属于有类路由选择协议?A．RIPV1 B．OSPF C．RIP V2 D．静态路由10．如何使Star2624 路由器启用IP 路由?A．router(config)#route ip B．router(config)#ip routingC．router#ip routing D．router(config)#ip init 11.网络分层模型由三部分组成，不在这三部分中的是（）A、核心层B、汇聚层C、接入访问层D、网络层12．手工配置IP 路由表需要输入哪个命令？A．Ip route B．Route ip C．Sh ip route D．Sh route13.广域网一般采用网状拓扑构型，该构型的系统可靠性装与 调试》 2019-2020 学年期末考试试题姓名 学号 分数高，但是结构复杂。
《网络设备安装配置与调试》试题(B卷)2010-2011-B
☆☆ 密封线内不 要 答题☆☆姓 名学 号 班 级河南城建学院2010—2011学年第一学期期末考试 《网络设备安装配置与调试》试题（B 卷）供 计算机网络技术 专业 0633081 班使用 2011年1月 题 号 一 二 三 四 总 分 得 分 阅卷人 本套试卷共7页 一、 单项选择题,每题只有一个正确的选项（共50题，每题1分） 1、下内容哪些是路由信息中所不包含的（ ）A 、 源地址B 、 下一跳C 、 目标网络D 、 路由权值 2、下列静态路由配置正确的是（ ） A 、 ip route 129.1.0.0 16 serial 0 B 、 ip route 10.0.0.2 16 129.1.0.0 C 、 ip route 129.1.0.0 16 10.0.0.2 D 、 ip route 129.1.0.0 255.255.0.0 10.0.0.2 3、静态路由的优点不包括:( ) A 、 管理简单 B 、 自动更新路由 C 、 提高网络安全性 D 、 节省带宽4、两台以太网交换机之间使用了两根 5 类双绞线相连，要解决其通信问题，避免产生环路问题，需要启用（ ）技术 A 、 源路由网桥 B 、 生成树C 、 MAC 子层网桥D 、 介质转换网桥5、以下对Cisco IOS 的描述，不正确的是（ ）。
A ．IOS 命令不区分大小写，而且支持命令简写 B ．在IOS 命令行，按Tab 键可补全命令C ．对交换机的配置，可采用单方式，也可采用命令行或Web 界面来配置D ．只有3层交换机才允许用户对其进行配置 6、在OSI 7 层模型中，网络层的功能是（ ） A 、确保数据的传送正确无误 B 、确定数据包如何转发与路由 C 、在信道上传送比特流 D 、纠错与流控7、应用程序PING 发出的是___报文。
（ ） A 、TCP 请求报文。
B 、TCP 应答报文。
C 、ICMP 请求报文。

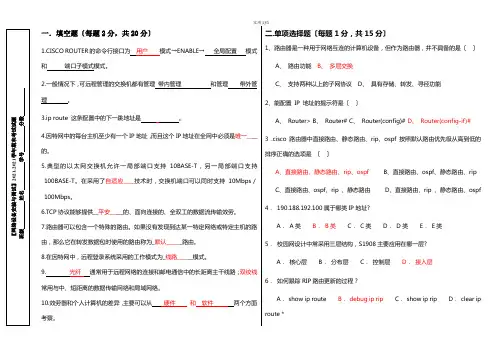

《网络设备安装与调试》期末考试试题
一．填空题〔每题2分，共20分〕1.CISCO ROUTER的命令行接口为用户模式→ENABLE→全局配置模式和端口子模式模式。
2.一般情况下，可远程管理的交换机都有管理带内管理和管理带外管理。
3.ip route 这条配置中的下一跳地址是。
4.因特网中的每台主机至少有一个IP地址，而且这个IP地址在全网中必须是唯一____的。
5.典型的以太网交换机允许一局部端口支持10BASE-T，另一局部端口支持100BASE-T。
在采用了自适应____技术时，交换机端口可以同时支持10Mbps／100Mbps。
6.TCP协议能够提供__平安_____的、面向连接的、全双工的数据流传输效劳。
7.路由器可以包含一个特殊的路由。
如果没有发现到达某一特定网络或特定主机的路由，那么它在转发数据包时使用的路由称为_默认______路由。
8.在因特网中，远程登录系统采用的工作模式为_线路______模式。
9. 光纤通常用于远程网络的连接和邮电通信中的长距离主干线路；双绞线常用与中、短距离的数据传输网络和局域网络。
10.效劳器和个人计算机的差异，主要可以从硬件和软件两个方面考察。
二.单项选择题〔每题1分，共15分〕1、路由器是一种用于网络互连的计算机设备，但作为路由器，并不具备的是〔〕A、路由功能B、多层交换C、支持两种以上的子网协议D、具有存储、转发、寻径功能2、能配置IP 地址的提示符是〔〕A、Router>B、Router#C、Router(config)#D、Router(config-if)#3 .cisco路由器中直接路由、静态路由、rip、ospf 按照默认路由优先级从高到低的排序正确的选项是〔〕A、直接路由、静态路由、rip、ospfB、直接路由、ospf、静态路由、ripC、直接路由、ospf、rip 、静态路由D、直接路由、rip 、静态路由、ospf 4．190.188.192.100属于哪类IP地址?A．A类B．B类C．C类D．D类E．E类5．校园网设计中常采用三层结构，S1908主要应用在哪一层?A．核心层B．分布层C．控制层D．接入层6．如何跟踪RIP路由更新的过程？A．show ip route B．debug ip rip C．show ip rip D．clear ip route *7.224.0.0.5 代表的是〔〕地址。

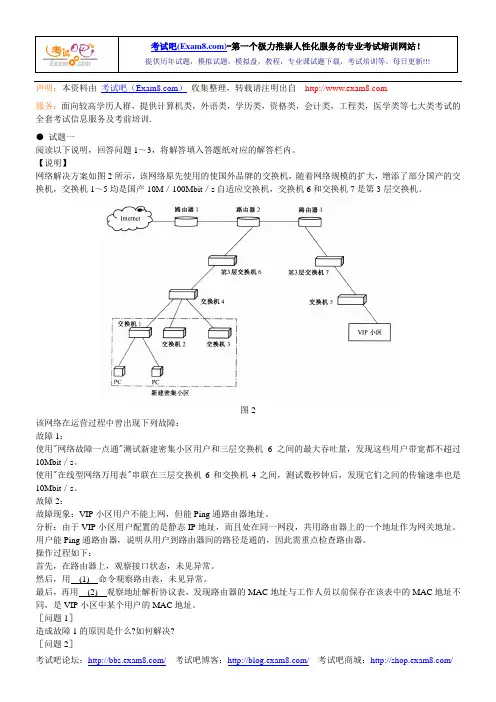

网络组建与配置试题及答案详解
声明：本资料由考试吧（）收集整理，转载请注明出自服务：面向较高学历人群，提供计算机类，外语类，学历类，资格类，会计类，工程类，医学类等七大类考试的全套考试信息服务及考前培训.●试题一阅读以下说明，回答问题1～3，将解答填入答题纸对应的解答栏内。
【说明】网络解决方案如图2所示，该网络原先使用的使国外品牌的交换机，随着网络规模的扩大，增添了部分国产的交换机，交换机1～5均是国产10M／100Mbit／s自适应交换机，交换机6和交换机7是第3层交换机。
图2该网络在运营过程中曾出现下列故障：故障1：使用"网络故障一点通"测试新建密集小区用户和三层交换机6之间的最大吞吐量，发现这些用户带宽都不超过10Mbit／s。
使用"在线型网络万用表"串联在三层交换机6和交换机4之间，测试数秒钟后，发现它们之间的传输速率也是10Mbit／s。
故障2：故障现象：VIP小区用户不能上网，但能Ping通路由器地址。
分析：由于VIP小区用户配置的是静态IP地址，而且处在同一网段，共用路由器上的一个地址作为网关地址。
用户能Ping通路由器，说明从用户到路由器间的路径是通的，因此需重点检查路由器。
操作过程如下：首先，在路由器上，观察接口状态，未见异常。
然后，用(1) 命令观察路由表，未见异常。
最后，再用(2) 观察地址解析协议表，发现路由器的MAC地址与工作人员以前保存在该表中的MAC地址不同，是VIP小区中某个用户的MAC地址。
［问题1］造成故障1的原因是什么?如何解决?［问题2］1．将故障2中(1) 和(2) 两处合适的命令填入答题纸相应的解答栏内。
2．故障2如何解决?［问题3］1．路由器2上采用了NAT技术，NA T中的动态地址翻译和IP地址伪装有什么区别?2．如图3所示是路由器2上的地址伪装表，将图3中(1) ～(5) 处空缺的信息填写在答题纸的相应位置。
图3地址伪装表●试题二阅读以下说明，回答问题1～4，将解答填入答题纸的对应栏内。

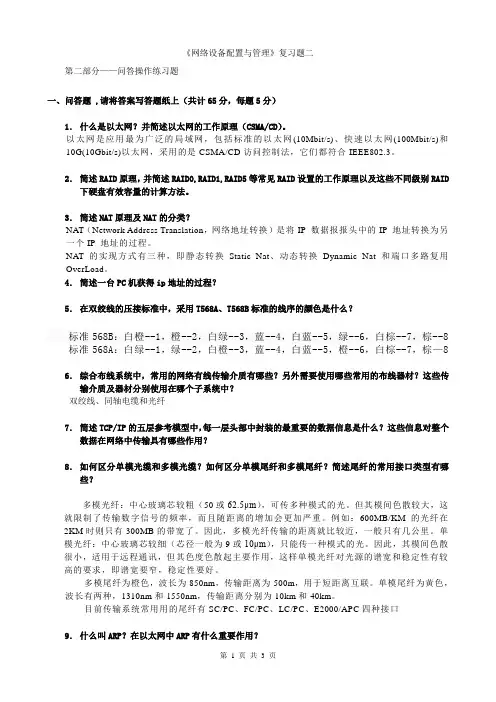

网络设备配置与管理试题二
《网络设备配置与管理》复习题二第二部分——问答操作练习题一、问答题 ,请将答案写答题纸上（共计65分，每题5分）1．什么是以太网？并简述以太网的工作原理（CSMA/CD）。
以太网是应用最为广泛的局域网，包括标准的以太网(10Mbit/s)、快速以太网(100Mbit/s)和10G(10Gbit/s)以太网，采用的是CSMA/CD访问控制法，它们都符合IEEE802.3。
2．简述RAID原理，并简述RAID0,RAID1,RAID5等常见RAID设置的工作原理以及这些不同级别RAID 下硬盘有效容量的计算方法。
3．简述NAT原理及NAT的分类？NAT（Network Address Translation，网络地址转换）是将IP 数据报报头中的IP 地址转换为另一个IP 地址的过程。
NAT的实现方式有三种，即静态转换Static Nat、动态转换Dynamic Nat 和端口多路复用OverLoad。
4．简述一台PC机获得ip地址的过程？5．在双绞线的压接标准中，采用T568A、T568B标准的线序的颜色是什么？标准568B：白橙--1，橙--2，白绿--3，蓝--4，白蓝--5，绿--6，白棕--7，棕--8 标准568A：白绿--1，绿--2，白橙--3，蓝--4，白蓝--5，橙--6，白棕--7，棕—86．综合布线系统中，常用的网络有线传输介质有哪些？另外需要使用哪些常用的布线器材？这些传输介质及器材分别使用在哪个子系统中？双绞线、同轴电缆和光纤7．简述TCP/IP的五层参考模型中，每一层头部中封装的最重要的数据信息是什么？这些信息对整个数据在网络中传输具有哪些作用？8．如何区分单模光缆和多模光缆？如何区分单模尾纤和多模尾纤？简述尾纤的常用接口类型有哪些？多模光纤：中心玻璃芯较粗（50或62.5μm），可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
网络设备安装与调试试题
“构建网络人生”CCNA 网络工程师比赛试卷总分 100分 考试时间 60分钟 注意：1、 考生在桌面上创建一个以自己“班级+学号+姓名”的文件夹作为考生文件夹，没有考生文件夹不予计分。
2、 考试使用Cisco Packet Tracer 软件，考生将做好的文件以*.pkt 保存于考生文件夹中。
第一题 10分按下面要求对交换机进行配置，网络拓扑结构如图1所示，要求如下： （1）将二层交换机命名为SW1、SW2。
（2）在SW1和SW2上划分VLAN10、VLAN20、VLAN30、VLAN40，Fa0/1-5属于VLAN10，Fa0/6-10属于VLAN20，Fa11-15属于VLAN30、Fa16-20属于VLAN40。
（3） 在交换机上进行相应配置，使PC1能够ping 通PC4，PC3能够ping 通PC5 （4）将做好的文件保存为1.pkt图1第二题 20分按网络拓扑结构图2所示，要求如下：（1） 对R1、R2、R3、PC1、PC2设备改名，配置IP 地址。
（2）在R1、R3上配置默认路由。
在R2上配置静态路由。
（3）调试使得全网互通，在PC1中ping 电脑PC2。
（4）将做好的文件保存为2.pktSwitchAF0/23 F0/23SW1 SW2192.168.30.2192.168.10.3 192.168.30.3PC1PC3 PC4 PC5 F0/1 F0/11F0/1F0/11192.168.20.2 PC2 F0/6192.168.10.2图2第三题 20分如图3所示配置网络设备，要求如下：（1） 对R1、R2、R3、PC1、PC2设备改名，配置IP 地址。
（2） 配置OSPF 使得整个网络互通。
（3） 将做好的文件保存为3.pkt图3第四题 30分1． 按照图4完成以下练习。
(1) 对路由器、三层交换机及PC 机等设备按图所示改名，并设置接口IP 地址，1.1.1.1/241.1.1.2/24 Fa0/0202.16.10.1/24Fa0/1202.16.10.2/24PC1 Fa0/0Fa0/12.2.2.2/24 R1R32.2.2.1/24 Fa0/1PC2202.16.20.2/24Fa0/010.1.1.5/30 192.168.10.82/28Fa0/0192.168.10.50/28S 2/0 192.168.10.51/2810.1.1.10/3010.1.1.9/30F0/1S 1/0R2 R1OSPF Area 0S 1/0S 1/0 R310.1.1.6/30 Area 100PC1 PC2192.168.10.81/28R2202.16.20.1/24(2) 路由器RA 与RB 之间配置PPP CHAP 链路。
网络设备配置与管理考核试卷
A.集线器
B.交换机
C.路由器
D.网桥
12.在网络设备管理中，以下哪个功能可以限制非法访问？（）
A.访问控制列表
B.端口安全
C.防火墙
D.所有以上选项
13.以下哪个命令可以查看路由表？（）
A. show ip route
B. show ip interface
B. VLAN可以限制广播域
C. VLAN可以增加网络带宽
D. VLAN是一种物理设备
7.以下哪个命令可以重启网络设备？（）
A. reload
B. reset
C. shutdown
D. poweroff
8.在路由器配置中，以下哪个命令可以设置接口的IP地址？（）
A. ip address
B. set ip address
A. monitor session
B. span
C. mirror
D. copy interface
19.以下哪些设备通常用于实现无线网络连接？（）
A.无线接入点
B.交换机
C.路由器
D.集线器
20.关于网络设备的管理软件，以下哪些功能是常见的？（）
A.自动化配置
B.性能监控
C.故障排查
D.安全管理
C. BGP
D. IGMP
16.在网络设备管理中，以下哪个功能可以监控网络流量？（）
A. SNMP
B. SYSLOG
C. NTP
D. FTP
17.以下哪个命令可以查看交换机的MAC地址表？（）
A. show mac-address-table
B. show interface
《网络设备配置与调试》半期考试题
12级《网络设备配置与调试》半期考试题一、综合题1.根据如下的拓扑图，完成配置要求：1.pc1 pc2 不能相互通信2.pc3能访问pc43.pc1 pc2 不能访问pc4Switch>enableSwitch#configure terminalSwitch(config)# sw2sw2(config)#vlan 10sw2(config-vlan)#vlan 20sw2(config-vlan)#vlan 30sw2(config-vlan)#sw2(config)# vlan 10sw2(config-if)#ip add 192.168.1.253 255.255.255.0sw2(config-if)#exitsw2(config)#int fa0/1-10sw2(config-if-range)#switchport vlan 10sw2(config-if-range)#exit sw2(config)#int fa0/11-20sw2(config-if-range)#switchport access vlan 20sw2(config-if-range)#exitsw2(config)#int vlan 20sw2(config-if)# 192.168.2.253 255.255.255.0sw2(config-if)#exitsw2(config)#int rang fa0/21sw2(config-if-range)#switchport accesssw2(config-if-range)#exitsw2(config)#int vlan 30sw2(config-if)#ip add 192.168.3.253 255.255.255.0sw2(config-if)#exitsw2(config)#int g1/1sw2(config-if)#switchport trunksw2(config-if)#sw2#Switch#enableSwitch#conf terminalSwitch(config)#hostname sw3sw3(config)#int g0/1sw3(config-if)#switchport encapsulation dot1q sw3(config-if)#switchport mode trunksw3(config-if)#exitsw3(config)#vlan 1sw3(config-vlan)#vlan 10sw3(config-vlan)#vlan 20sw3(config-vlan)#vlan 30sw3(config-vlan)#exitsw3(config)#int fa0/1sw3(config-if)#switchport access vlan 10sw3(config-if)#exitsw3(config)#int vlan 10sw3(config-if)#ip add 192.168.1.254 255.255.255.0sw3(config-if)#exitsw3(config)#int fa0/2sw3(config-if)#switchport access vlan 20sw3(config-if)#exitsw3(config)#int vlan 20sw3(config-if)#ip add 192.168.2.254 255.255.255.0sw3(config-if)#exitsw3(config)#int fa0/3sw3(config-if)#switchport access vlan 30sw3(config-if)#exitsw3(config)#int vlan 30sw3(config-if)#ip add 192.168.3.254 255.255.255.0sw3(config-if)#exitsw3(config)#int g0/2sw3(config-if)#nosw3(config-if)#ip add 255.0.0.0 sw3(config-if)#exitsw3(config)#sw3(config-router)#network 10.0.0.0sw3(config-router)#network 192.168.1.0sw3(config-router)#network 192.168.2.0sw3(config-router)#network 192.168.3.0sw3(config-router)#sw3#sw3(config)#int g0/1sw3(config-if)#switchport trunk allowed vlan Router>enableRouter#conf terminalRouter(config)#hostname r1r1(config)#intr1(config-if)#ip add 10.0.0.1 255.0.0.0r1(config-if)#r1(config-if)#exitr1(config)#int fa0/1r1(config-if)#ip add 192.68.4.1 255.255.255.0 r1(config-if)#no shutdownr1(config-if)#exitr1(config)#route ripr1(config-router)#network 10.0.0.0r1(config-router)#network 192.168.4.02.根据下图完成配置Router>enableRouter#conf terminalRouter(config)#hostname r1r1(config)#line 0 15r1(config-line)#r1(config-line)#password 123456r1(config-line)#exitr1(config)# password ciscor1(config)#intr1(config-if)#ip add 192.168.10.254 255.255.255.0r1(config-if)#r1(config-if)#exitr1(config)#int s0/0/0r1(config-if)#ip address 255.255.255.0r1(config-if)#clock rate 64000r1(config-if)#no shutdownr1(config-if)#exitr1(config)#ip route 255.255.255.0 192.168.1.2r1(config)#ip route 255.255.255.0 192.168.1.2r1(config)#exitr1(config)#access-list 1 deny 192.168.20.0r1(config)#access-list 1 permit anyr1(config)#int s0/0/0r1(config-if)#ip 1 inr1(config-if)#Router>enableRouter#conf terminalRouter(config)#hostname r2r2(config)#int fa0/0r2(config-if)#ip add 255.255.255.0r2(config-if)#no shutr2(config-if)#intr2(config-if)#ip add 192.168.1.2 255.255.255.0r2(config-if)#r2(config-if)#exitr2(config-if)#int fa0/1r2(config-if)#ip address 192.168.30.254 255.255.255.0r2(config-if)#no shutr2(config)#ip route 255.255.255.0二、判断题1、使用E-MAIL可以同时将一封信发给多个收件人。
网络设备配置与调试问卷
电信职校2012学年第一学期11级计算机3+2班期中考试网络设备配置与调试试卷F0/0S0/0F0/1F0/1F0/24F0/24F0/1F0/2PC1192.168.10.2PC2192.168.20.2PC3自动获得WWW 服务器192.168.11.2S0/0S0/1S0/1F0/1F0/1F0/1F0/3F0/4教学网办公网主干网DNS 服务器192.168.12.2SW1SW2192.168.21.1192.168.21.2192.168.32.2192.168.32.1192.168.41.1192.168.41.2VLAN 42192.168.42.1SW3SW4192.168.42.3PC4网络拓扑图某学校进行园区网的建设，将整个校园网规划成三个部分，分别为主干网、办公网、教学网。
其中主干网主要由三台路由器、一台二层交换机和若干服务器组成，办公网主要由一台三层交换机构成，教学网主要由一台三层交换机和一台二层交换机构成。
请根据网络规划，在“试卷.pkt”内完成相关设备上的连接及配置。
考生注意：1、请注意随时保存操作的PKT文件。
2、服务器已经搭建，作为测试用。
3、所有网络IP地址的子网掩码均采用255.255.255.0。
4、考试完毕，将“试卷.pkt、”改名为“11jsj+学号+姓名.pkt”并上传到服务器WKS内对应的K机号文件夹内。
例如学号01的张三同学，上交文件名为“11jsj01张三.pkt”。
主干网的组建（53分）一、路由器RT1、RT2、RT3通过串口连接，路由器RT2与交换机SW4通过以太网口连接，交换机SW4与两台服务器通过以太网口连接，如图所示。
（4分）二、RT1的配置（9分）1、完成路由器RT1接口IP地址的设置，S0/0为DCE端。
（3分）2、RT1与RT2之间的串口链路采用PPP-PAP认证模式，RT1为被验证方，验证的用户名为abc，密码为123。
（3分）3、RT1运行OSPF动态路由，所在区域如图所示。
网络设备配置与管理综合试题(四)
一、网络拓扑如图1所示，要求计算机、交换机、路由器互通。
设：switchA和switchB的f0/5、f0/6在VLAN 2。
建议按以下步骤配置：1、设置计算机的IP地址和网关；2、设置交换机的IP地址、网关和Trunk；3、设置路由器的IP和动态路由；4、测试各点的联通性。
图1 第一题图二、网络拓扑如图2所示。
1、配置路由器到网络各点可通。
IP地址分配如下:RouterA f0/0: 10。
65。
1.2RouterA f0/1: 10。
66。
1。
2RouterA s0/1：10。
68。
1。
2RouterC s0/0：10。
68。
1.1RouterC s0/1: 10.78。
1.2RouterB s0/0: 10.78.1。
1RouterB s0/1：10。
69.1。
2RouterB f0/0: 10。
70.1.2SWA:10。
65.1.8 gateway：10。
65。
1。
2PCA：10。
65。
1。
1 gateway:10。
65。
1.2PCB：10。
66.1。
1 gateway:10。
66。
1。
2PCC：10.69.1。
1 gateway:10。
69.1。
2PCD:10。
70.1。
1 gateway：10。
70。
1.2PCE:10。
65。
1。
3 gateway：10。
65。
1。
2PCF：10。
65。
2.1 gateway：10.65。
1.22、基本访问控制列表.要求在下面空格中解释命令，或判断测试结果。
先从PCA ping PCD:[root＠PCA @root］＃ping 10。
70。
1。
1(能ping通）在ROC的s0/0写一个输入的访问控制列表：RouterC（config)＃access—lilt 1 permit 10。
65。
1。
1 0。
0。
0。
0解释命令RouterC（config)#access-list 1 deny any解释命令RouterC(config）#int s0/0解释命令RouterC(config—if）#ip access—group 1 in解释命令RouterC（config-if)＃end解释命令RouterC#sh access—list 1解释命令[root@PCA @root］＃ping 10。
网络设备配置与调试--单臂路由公开课教案教学设计课件案例试卷
Router(config)#int f0/0 Router(config-if)#no shutdown
//激活总接口f0/0
Router(config-if)#int f0/0.1
//创建并进入子接口
Router(config-subif)#encapsulation dot1Q 10
//对子接口进行封装802.1q协议，并定义VID为10
实现关键点2
交换机接口设置为trunk模式
Router(config)#int f0/0 Router(config-if)#switchport mode trunk //将f0/0接口设置为trunk模式
实现关键点3
配置子接口并封装802.1q协议
由于物理路由接口只有一个，各子接口的数据在物理链路上传递要进行标记封 装802.1Q协议
三层交换机
单臂路由的配置
vlan间通信
1 项目背景
2 项目分析
vlan间的主机通信为不同网段的通信 需要通过三层设备进行路由转发
3 方案设计
每个vlan都需要一个物理接口连接
单臂路由
实现原理
路由器上设置多个逻辑子接口 每个子接口对应于一个vlan
实现关键点1
主机IP地址的配置（注意默认网关）
路由器每个子接口的ip地址要和相应vlan主机的IP地址在同一网段上，这 个子接口就是该vlan主机上的网关。
Router(config-subif)#ip address 192.168.10.1 255.255.255.0
//为子接口配置 IP地址
Router(config-subif)#no shutdown //激活子接口
4 项目实施
网络设备配置与调试期末考试
2013年上期12级计算机网络专业期末考试题(网络设备配置与调试)一、填空题（每题2分，共40分）1、ADSL是目前使用比较广泛的家庭宽带上网方式，其接入方式主要的设备是_________。
2、当路由器到达目的网络的跳数值大于后，就会判断该条路由为不可达路由，并丢弃使用该路由转发数据。
3、指定参与RIP路由选择进程的网络配置是：Router（config-if）network-number。
4、______________协议是家庭用户拨号上网所使用的一种通信协议。
5、双绞线可分为（STP）和(UTP)。
6、可进行网络管理的交换机上一般都有_________端口，它是专门用于对交换机进行配置和管理的。
7、在交换机配置过程中，清空交换机当前配置命令为___________startup-config。
8、通过在计算机上使用address命令可以知道数据包在路由上是如何转发的。
9、静态路由的默认管理距离值是。
动态路由协议RIP的默认管理距离值为10、在交换机配置过程中，从用户模式进入特权模式的命令为：_________，从特权模式进入全局模式命令为：_________，重启交换机的命令是。
11、在交换机配置中，使用_________或使用Copy running-config startup-config命令保存交换机当前的配置信息。
12、ADSL是非对称数字用户环路，它的传输速率最高可以达下行8Mbps，上行_______Mbps。
13、通常情况下，交换机应具备两类端口，分别是__________和Trunk端口。
14、拓扑结构的中心汇聚点使用交换机。
15、在路由器配置命令中，能够用命令或命令，退出全局配置模式。
二、单项选择题（每题2分，共20分）1 2 3 4 5 6 7 8 9 101、在RIP中重发路由使用的命令是（）。
A、runB、redistributeC、resourceD、show2、下列选项中代表静态路由信息的是（）A、R 10.1.1.0 [120/1] via 192.168.1.1 00:00:11，fastethernet 1/0B、R 10.1.2.0 [120/1] via 192.168.1.1 00:00:11，fastethernet 1/0C、C 192.168.1.0/24 is directly connected,FastEthernet 1/0D、S 192.168.1.0/24 via 192.168.10.23、（）命令的功能是查看当前系统的基本信息。
《网络设备安装配置与调试》试题(A卷)2010-2011-A
☆☆ 密封线内不 要 答题☆☆姓 名学 号 班 级河南城建学院2010—2011学年第一学期期末考试 《网络设备安装配置与调试》试题（A 卷）供 计算机网络技术 专业 0633081 班使用 2011年1月 题 号 一 二 三 四 总 分 得 分 阅卷人 本套试卷共7页 一、 单项选择题,每题只有一个正确的选项（共50题，每题1分） 1、路由器是一种用于网络互连的计算机设备，但作为路由器，并不具备的是（ ）A 、 路由功能B 、 多层交换C 、 支持两种以上的子网协议D 、 具有存储、转发、寻径功能 2、查看路由器上的所有保存在 flash 中的配臵数据应在特权模式下输入命令：( ) A 、 show running-config B 、 show interface C 、 show startup-config D 、 show memory 3、能配臵 IP 地址的提示符是（ ） A 、 Router> B 、 Router# C 、 Router(config)# D 、 Router(config-if)#4、第一次对路由器进行配臵时，采用哪种配臵方式：( ) A 、 通过 CONSOLE 口配臵B 、 通过拨号远程配臵C 、 通过 TELNET 方式配臵D 、 通过 FTP 方式传送配臵文件 5、某路由器路由表如下： Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface 2.0.0.0/8 Direct 0 0 2.2.2.1 Serial0 2.2.2.1/32 Direct 0 0 2.2.2.1 Serial0 2.2.2.2/32 Direct 0 0 127.0.0.1 LoopBack0 3.0.0.0/8 Direct 0 0 3.3.3.1 Ethernet0 3.3.3.1/32 Direct 0 0 127.0.0.1 LoopBack0 10.0.0.0/8 Static 60 0 2.2.2.1 Serial0 127.0.0.0/8 Static 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0此时当该路由器从以太网口收到一个发往 11.1.1.1 主机的数据包时，路由器如何处理（ ）A 、 丢掉B 、 从 Serial0 转发C 、 从 Ethernet0 转发D 、 从 LoopBack0 转发6、关于矢量距离算法以下那些说法是错误的（ ） A 、 矢量距离算法不会产生路由环路问题 B 、 矢量距离算法是靠传递路由信息来实现的C 、 路由信息的矢量表示法是（目标网络， metric ）D 、 使用矢量距离算法的协议只从自己的邻居获得信息7、The Advanced Research Projects Agency created what network ？（ ） A 、 Ethernet B 、 FDDI C 、 ARPANETD 、 Token Ring8、What does OSI stand for ？（ ） A 、 Organization for Standards Institute☆ ☆ 密 封线内不要 答 题☆☆姓 名学 号 班 级B 、 Organization for Internet StandardsC 、 Open Standards InstituteD 、 Open Systems Interconnection 9、CONSOLE 控制台电缆使用的是 （ ） A 、8 芯非屏蔽双绞线 B 、8 芯屏蔽双绞线 C 、6 芯非屏蔽双绞线 D 、6 芯屏蔽双绞线 10、10BASE-T 是指 （ ） A 、粗同轴电缆 B 、细同轴电缆 C 、双绞线 D 、光纤 11、当路由器接收的报文的目的IP 地址在路由器路由表中没有对应的表项时，采取的策略是 （ ）A 、丢掉该分组B 、将该分组分片C 、转发该分组D 、以上答案均不对 12、在IPX 之上承载各种上层协议，不包括（ ） A 、RIP B 、NETBIOS C 、NCP D 、TCP13、cisco 路由器中直接路由、静态路由、rip 、ospf 按照默认路由优先级从高到低的排序正确的是 （ ）A 、直接路由、静态路由、rip 、ospfB 、直接路由、ospf 、静态路由、ripC 、直接路由、ospf 、rip 、静态路由D 、直接路由、rip 、静态路由、ospf 14、在windowsXP 的命令行窗口下，能用以下命令察看主机的路由表 （ ） A 、NETSTAT -R B 、ARP -A C 、TRACEROUTE D 、ROUTE PRINT15、在运行OSPF 动态路由协议时，何种情况下不用选举DR 和BDR （ ） A 、Broadcast B 、NBMAC 、Point-to-pointD 、Point-to-multipoint16、与10.110.12.29 mask 255.255.255.224 属于同一网段的主机IP 地址是 （ ） A 、10.110.12.0 B 、10.110.12.30 C 、10.110.12.31 D 、10.110.12.3217、224.0.0.5 代表的是（ ）地址。
《网络设备安装与调试ENSP》实操期中试卷
《网络设备安装与调试（华为ENSP模拟器）》实操试卷
适用班级：出卷人：校稿人：
实训题目：PC1与PC2通过三层交换机跨VLAN间相互通信
一、实训设备：三层交换机 1 台；二层交换机 1 台；PC 2台；直通线
VLAN
接口
IP
子网掩码
网关
PC1
10
F0/1
192.168.10.1
255.255.255.0
能够正确、有规律设置电脑IP地址
15分
5
二层交换机配置正确
Vlan、trunk设置正确
20分
6
三层交换机配置正确
VLAN的IP地址
20分
7
网络测试
信息部和学前教育部电脑能够相互ping通
10分
192.168.10.254
PC2
20
F0/1
192.168.20.1
192.168.20.254
二、评分标准
序号
考核项目
考核要点
分值（100分）
得分
1
安装ensp模拟器
正确安装ensp模拟器
10分
2
网络设备选择
正确合理选择网络设备，网络拓扑构建美观
10分
4
电脑IP地址设置
网络设备配置与维护考核试卷
A. IP地址
B.子网掩码
C. MAC地址
D.网关地址
5.以下哪种设备通常用于连接不同网络？（）
A.交换机
B.集线器
C.路由器
D.网桥
6.在配置路由器时，哪个命令用于进入全局配置模式？（）
A. enable
B. configure terminal
A. SSH
B. HTTP
C. FTP
D. SMTP
20.在网络设备维护中，以下哪个步骤是定期进行的？（）
A.更新软件版本
B.更换硬件设备
C.监控网络流量
D.删除旧配置文件
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.以下哪些属于网络层的协议？（）
A. line vty 0 15
B. login local
C. transport input all
D. exit
16.在网络监控中，以下哪些指标是重要的？（）
A.带宽利用率
B.丢包率
C.响应时间
D.网络设（）
A.无线接入点
B.无线网桥
C.路由器
C. line console 0
D. exit
7.以下哪个协议用于自动分配IP地址给网络设备？（）
A. HTTP
B. FTP
C. DHCP
D. DNS
8.以下哪个设备通常用作网络的入口点？（）
A.防火墙
B.交换机
C.路由器
D.网桥
9.在TCP/IP协议中，哪个协议负责网络层的地址解析？（）
A. TCP
网络设备配置与管理试题卷A
共 2 页，第1 页网络设备配置与管理（A 卷）本试卷满分100分，考试时间90分钟。
实践题：使用Cisco Packet Tracer 完成以下实验，并保存为：学号姓名.pkt 。
【题目背景】某小型企业为加快企业信息化建设，实现网络资源的共享，提高网络安全和计算机的利用率，更好的为企业提供服务，从而组建了企业网络。
网络设计应遵循了“安全性、可管理性、稳定性”的原则，从而大大提高内部网络带宽的利用率、网络的安全性和可管理性,现根据如下网络拓扑图按题目要求完成相关网络及服务器的配置：一、实验要求1) 组网连线：根据网络拓扑图完成所有设备的连接。
2) 交换机基本配置：按拓扑图将3台交换机及1台路由器主机名更名为对应的名字，并分别为SwitchA 、SwitchB 、SwitchC 及RoutrerA ；SwitchA 启用telnet 服务，要求telnet 登陆时需输入账号及密码，其中账号为：student ，密码为：123456。
（型号：SwitchA 为356024PS ；SwitchB 、SwitchC 为2950-24；RoutrerA 为1841）共 2 页，第2 页装 订 线3) VLAN 划分：将SwitchB 中，f0/1~f0/12划分为vlan10，F0/13～F0/22划分为vlan20；将SwitchC 中F0/1-F0/12划分为vlan 20，F0/13-F0/23划分为vlan30 ；按拓扑图及实际需求设置trunk 口，设置SwitchA vlan 的ip 地址。
4) swtchA 和swtichB 之间配置链路聚合。
5) 按拓扑图为各交换机及路由器的端口设置ip 地址，SwitchA 的24口设置为路由接口（非交换机接口）。
6) 为交换机VLAN1设置管理地址，switchA 为192.168.1.1/24，switchB为192.168.1.2/24，switchC 为192.168.1.3/24，且二层交换机的网关指定在三层交换机上。
《网络设备配置与调试》试卷剖析
《网络设备配置与调试》试卷一、填空题：（每空2分，共26分）1对于交换机的配置命令，使用 _____________ 键可以补全命令，使用“V和_____________ 键可以调出刚刚输入的命令2、路由器建立路由表有二种方法：静态路由表和_____________ 。
3、配置交换机时，超级终端的设置中，波特率为_____________ ，奇偶校验为_________ 。
4、交换机命令行操作模式的有：______ 模式、________ 模式、 ______ 配置模式、______ 模式。
5、IP地址的主机部分如果全为1,则表示 ___________ 地址，IP地址的主机部分若全为0,贝y表示_____ 地址6、在VLAN 中，每个虚拟局域网组成一个____________ ,如果一个VLAN 跨越多个交换机，则属于同一VLAN的工作站要通过_____________ 互相通信。
（1） A .区域 B.组播域 C.冲突域 D.广播域（2） A .应用服务器 B.主干（Trunk）线路 C.环网 D.本地交换机、单选题（每题2分，共28分）1二层交换机能够识别（）地址A. DNS B . TCP C. 网络层 D . MAC2、有10台计算机组建成10Mb/s以太网，如分别采用共享式以太网和交换式以太网技术，刚每个站点所获的数据传输速率分别为（）A、10Mb/s 和10Mb/sB、10Mb/s 和1Mb/sC、1Mb/s 和10Mb/sD、1Mb/s 和1Mb/s3、在基于Cisco IOS的三层交换机上，下列哪条命令可以将接口从第二层接口变为第三层接口（）A、switchport mode accessB、switchport mode trunkC、no switchportD、switchport4、一般来说交换机工作在________ 层，路由器工作在______ 层。
（）A、2, 4B、3, 2C、1, 3D、2, 35、扩展访问控制列表的数字表号在（）之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《网络设备配置与调试》试卷
一、填空题：（每空2分，共26分）
1、对于交换机的配置命令，使用__________键可以补全命令，使用“↑”和_______键可以调出刚刚输入的命令
2、路由器建立路由表有二种方法：静态路由表和__________。
3、配置交换机时，超级终端的设置中，波特率为__________，奇偶校验为_________。
4、交换机命令行操作模式的有: ______模式、_______模式、______配置模式、_____模式。
5．IP地址的主机部分如果全为1，则表示_________地址，IP地址的主机部分若全为0，则表示_______地址
6．在VLAN 中，每个虚拟局域网组成一个_________，如果一个VLAN 跨越多个交换机，则属于同一VLAN 的工作站要通过_________ 互相通信。
（1）A．区域 B. 组播域 C. 冲突域 D. 广播域
（2）A．应用服务器 B. 主干(Trunk) 线路 C. 环网 D. 本地交换机
二、单选题（每题2分,共28分）
1 二层交换机能够识别（）地址
A．DNS B．TCP C．网络层D．MAC
2、有10台计算机组建成10Mb/s以太网，如分别采用共享式以太网和交换式以太网技
术，刚每个站点所获的数据传输速率分别为（）
A、10Mb/s和10Mb/s
B、10Mb/s和1Mb/s
C、1Mb/s和10Mb/s
D、1Mb/s和1Mb/s
3、在基于Cisco IOS的三层交换机上，下列哪条命令可以将接口从第二层接口变为第
三层接口（）
A、switchport mode access
B、switchport mode trunk
C、no switchport
D、switchport
4、一般来说交换机工作在______层，路由器工作在______层。
( )
A、2，4
B、3，2
C、1，3
D、2，3
5、扩展访问控制列表的数字表号在（）之间。
A、1-99
B、1-199
C、100-199
D、100-200
6、需要网络设备（）可以采用访问控制列表增加安全
A、集线器
B、路由器
C、智能集线器
D、网卡
7、我们经常说得IOS时什么意思（）。
A、交换机互联
B、界面操作系统
C、网络互连操作系统
D、内部优化服务
8、在计算机网络中，能将异种网络互连起来，实现不同网络协议相互转换的网络互连
设备是：( )
A．集线器B．路由器C．网关D．网桥
9、（）命令可以创建vlan 10，并命名为benet。
A、vlan benet 10
B、vlan 10 name benet
C、vlan 10 benet
D、无法一个命令来完成
10、下面对三层交换机的描述中最准确的是( )。
A．使用X.25交换机B．用路由器代替交换机
C．二层交换，三层转发D．由交换机识别MAC地址进行交换
11、配置如下两条访问控制列表：
access-list 1 permit 10.110.10.1 0.0.255.255
access-list 2 permit 10.110.100.100. 0.0.255.255
访问控制列表1和2，所控制的地址范围关系是：（）
A、1和2的范围相同
B、1的范围在2的范围内
C、2的范围在1的范围内
D、1和2的范围没有包含关系
12、在一台路由器上配置了如下的命令：
Access-list 101 permit tcp any 10.18.10.0 0.0.0.255 eq tcp请问“any”在这里表示的是什么意思（）。
A、允许任何的子网掩码通过
B、同意任何的源地址
C：同意任何的目标地址D：允许255.255.255.255 0.0.0.0 通过
13 三层交换技术利用____ 进行交换。
A. IP 地址
B. MAC 地址
C. 端口号
D. 应用协议
14、查看VLAN信息的命令是（）。
A：show lan B：show int vlan
C：show vlan D：show vtp
三．多选题（每题3分，共12分）
1. 以下对于使用双绞线连接计算机、交换机、路由器的描述中，正确的是（）
A、计算机与计算机直接相连时，应该使用直通线
B、计算机与计算机直接相连时，应该使用交叉线
C、计算机与路由器相连时，应该使用直通线
D、计算机与交换机相连时，应该使用直通线
2、可以通过以下哪些方式对路由器进行配置（）
A．通过config口进行本地配置B．通过aux进行本地配置
C．通过telnet方式进行配置D．通过tftp方式进行配置
3、配置访问控制列表必须作的配置是（）
A、设定时间段
B、制定日志主机
C、定义访问控制列表
D、在接口上应用访问控制列表
4、以下命令中，可以保存Cisco交换机的配置的命令是( )
A、copy run start
B、write
C、Save
D、copy start run
四．阅读下列配置命令，完成下列问题16分
图1
交换机1的配置如下：
Switch>en
Switch#conf t
Switch(config)#hostname swa (1)处该命令起什么作用？swa(config)#vlan 100
swa(config-vlan)#exit
swa(config)#_ _____________ (2)处创建vlan200
swa(config-vlan)#exit
swa(config)#int range f0/1 - f0/10
swa(config-if-range)#switchport access vlan 100 (3)处该命令起什么作用？swa(config-if-range)#exit
swa(config)#
swa(config)#int range f0/11 - f0/20
swa(config-if-range)#switchport access vlan 200
swa(config-if-range)#exit
swa(config)#
swa(config)#int f0/24
swa(config-if)#switchport mode trunk
交换机2的配置如下：
Switch>en
Switch#conf t
Switch(config)#hostname swb
swb(config)#
swb(config)#vlan 100
swb(config-vlan)#exit
swb(config)#vlan 200
swb(config-vlan)#exit
swb(config)#int range f0/1 - f0/10
swb(config-if-range)#switchport access vlan 100
swb(config-if-range)#exit
swb(config)#int range f0/11 - f0/20
swb(config-if-range)#switchport access vlan 200
swb(config-if-range)#exit
swb(config)#
swb(config)#int f0/24
swb(config-if)#switchport mode trunk
（1）处该命令起什么作用？(4分)
（2）处创建Vlan200的命令是___________ (4分)
（3）处该命令起什么作用？(4分)
（4）经过上述配置，假如主机1、主机2分别接在交换机1、2的f0/1端口，请问主机1、主机2能正常通信吗？若将主机2接入到交换机2的f0/11端口，主机1不变，请问主机1、主机2能正常通信吗？ (4分)
五．图2所示为某单位的网络拓扑图，网管员通过对路由器0、路由器2进行缺省路由的配置来简化配置操作，请你帮网管员完成下列几个问题(18分）
图2
1.已知主机1的IP地址为19
2.168.1.11, 图3为主机1的IP配置页面，请问路由
器0的f0/0端口的IP应设为______________________________。
(3分)
图3
2. 已知路由器0 的s1/0端口的IP地址为192.168.2.1,其中路由器为DCE设备，下面我们一起来对s1/0进行配置
R1> enable
R1# conf t
R1(config)# int s1/0
R1(config-if)# ip address 192.168.2.1 __________(1)___________
R1(config-if)# clock rate 64000 （2）
R1(config-if)# no shutdown （3）
R1(config-if)# __________（4）______________
R1(config)# ip route 0.0.0.0 0.0.0.0 _______（5）____________
请答题：
(1)处为设置s1/0的IP地址，请补全命令(3分)
(2 )处该命令起什么作用？(3分)
（3）处该命令起什么作用？(3分)
（4）处应填入什么命令？(3分)
（5）处为设置路由器0的缺省路由（默认路由），请补全命令(3分)。
