控制系统仿真_薛定宇第九章_分数阶系统的分析与设计

合集下载

东北大学薛定宇控制系统及计算机仿真chap 9

微积分计算：glfdiff()、fode_sol()

线性分数阶系统分析与设计
类的建立：@fotf；fotf.m、display.m 重载函数（FOTF互连）支持 *、+、feedback()

时域与频域分析：重载函数尽量控制系统工具箱函数同名，且调用方式尽可能保持一致

step(), lsim(), bode(), nyquist(), nichols(), isstable(), norm()
国家级精品课程
控制系统仿真与CAD
第十一章分数阶系统的分析与设计
东北大学信息学院薛定宇
第十一章分数阶系统的分析与设计

基于传统微积分理论的控制都是整数阶控制误用的词：分数阶更确切的名称是非整数阶本章主要内容
分数阶微积分的定义与计算分数阶线性微分方程的求解分数阶传递函数模型 —— FOTF 类
16/20

例11-13 分数阶微分方程传递函数

输入信号

检验：用步长0.0005
控制系统仿真与CAD 国家级精品课程
2015/12/10
17/20
11.5 分数阶系统的设计

分数阶PID控制器

Igor Podlubny

分数阶对象最优分数阶PID控制器设计界面
控制系统仿真与CAD 国家级精品课程

微分、积分

扩展：统一微积分
控制系统仿真与CAD 国家级精品课程
2015/12/10
3/20
分数阶微积分的历史

法国数学家Guillaume Franç ois Antoine L’Hô pital

分数阶系统的分数阶PID控制器设计

分数阶系统的分数阶PID控制器设计
薛定宇;赵春娜
【期刊名称】《控制理论与应用》
【年(卷),期】2007(24)5
【摘要】对于一些复杂的实际系统,用分数阶微积分方程建模要比整数阶模型更简洁准确.分数阶微积分也为描述动态过程提供了一个很好的工具.对于分数阶模型需要提出相应的分数阶控制器来提高控制效果.本文针对分数阶受控对象,提出了一种分数阶PID控制器的设计方法.并用具体实例演示了对于分数阶系统模型,采用分数阶控制器比采用古典的PID控制器取得更好的效果.
【总页数】6页(P771-776)
【作者】薛定宇;赵春娜
【作者单位】东北大学,信息科学与工程学院,辽宁,沈阳,110004;东北大学,信息科学与工程学院,辽宁,沈阳,110004
【正文语种】中文
【中图分类】TP273
【相关文献】
1.一种分数阶系统的内模控制器设计方法 [J], 张博;赵志诚;王元元
2.分数阶系统的自适应PID控制器参数优化 [J], 张艳珠;葛筝;王艳梅
3.带有传感器故障的不确定分数阶系统观测器设计 [J], 张雪峰;刘博豪
4.含有关联噪声的非线性分数阶系统的扩展卡尔曼滤波器设计 [J], 高哲; 陈小姣
5.一类分数阶系统的分析及控制器设计 [J], 王晓燕;王东风;韩璞
因版权原因，仅展示原文概要，查看原文内容请购买。

分数阶微积分的分数阶控制系统仿真研究的毕业论文

3.4 本章小结..................................................................................................................31
4分数阶控制系统的仿真..............................................................................................32
1.3本文研究容.............................................................................................................3
2数学理论基础....................................................................................................... ........3
2.1数学基本函数.............................................................................................................4
2.2 分数阶微积分的定义................................................................................................8
4.1整数阶控制系统仿真实例.......................................................................................32

控制系统计算机辅助设计-MATLAB语言和应用

2018/10/16
控制系统计算机辅助设计－MATLAB语言与应用
11

我国较有影响的控制系统仿真与计算机辅助设计成果是中科院系统科学研究所韩京清研究员等主持的国家自然科学基金重大项目开发的CADCSC 软件。清华大学孙增圻、袁曾任教授的著作和程序。以及北京化工学院吴重光、沈成林教授的著作和程序等。
控制系统计算机辅助设计－MATLAB语言与应用
13

2018/10/16

系统仿真领域有很多自己的特性，如果能选择一种能反映当今系统仿真领域最高水平，也是最实用的软件或语言介绍仿真技术，使得读者能直接采用该语言解决自己的问题，将是很有意义的。
实践证明，MATLAB 就是这样的仿真软件，由于它本身卓越的功能，已经使得它成为自动控制、航空航天、汽车设计等诸多领域仿真的首选语言。所以在本书中将介绍基于 MATLAB/Simulink的控制系统仿真与设计方法及其应用。
控制系统计算机辅助设计－MATLAB语言与应用
2
2018/10/16
1.1 控制系统计算机辅助设计技术的发展综述

早期的控制系统设计可以由纸笔等工具容易地计算出来，如 Ziegler 与 Nichols 于1942年提出的 PID 经验公式就可以十分容易地设计出来。
随着控制理论的迅速发展，光利用纸笔以及计算器等简单的运算工具难以达到预期的效果，加之在计算机领域取得了迅速的发展，于是很自然地出现了控制系统的计算机辅助设计 (computer-aided control system design , CACSD)方法。
控制系统计算机辅助设计－MATLAB语言与应用
18

2018/10/16

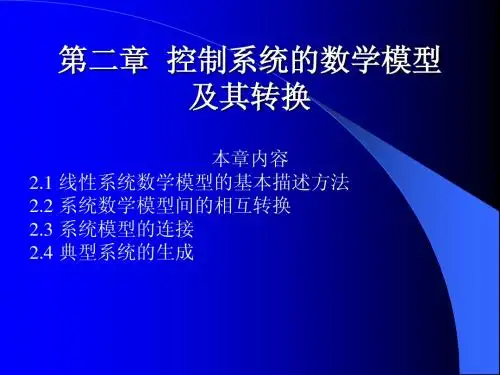

《控制系统数字仿真与cad》第2章控制系统的数学模型及其转换

j 1 n i 1
(s z j )
m
式中 zj(j=1,2,…,m) 和pi(i=1,2,…,n) 称为系统的零点和极点，它们既可以为实数又可以为复数，而K称为系统的增益。在MATLAB下零极点模型可以由增益 K和零、极点所构成的列向量唯一确定出来。即 Z=[z1;z2;…;zm]; P=[p1;p2;…;pn];K=K

例2-3 对于单输入多输出系统 3s 2 s 3 2s 5 G ( s) 3 3s 5s 2 2s 1

解则可将其用下列MATLAB语句表示 >>num=[0 0 3 2;1 0 2 5];den=[3 5 2 1]; Printsys(num,den) 执行结果为：

对于单输入多输出系统，列向量P中储存为系统的极点；零点储存在矩阵Z的列中, Z的列数等于输出向量的维数，每列对应一个输出，对应增益则在列向量K 中。因此，系统的零极点模型在MATLAB命令中可用一个增益向量、零点向量和极点向量来唯一确定。

【例2－4】已知单入双出系统的零极点模型
执行结果为 num/den= 6s ^3 12s ^ 2 6s 10
s ^ 4 2s ^3 3s ^ 2 s 1
其中MATLAB的printsys( )函数可按特殊格式打印出状态空间和传递函数表示的系统。 printsys(num,den,‘s’) %显示∕打印连续系统的传递函数，默认方式； printsys(num,den,‘z’) %显示∕打印离散系统的脉冲传递函数；
2.1 线性系统数学模型的基本描述方法
根据系统数学描述方法的不同，系统可建立不同的数学模型。 2.1.1 传递函数单入单出系统可用高阶微分方程来表示，其一般形式为：

分数阶控制理论研究

针对不同的被控对象，设计出了多种分数阶控制器，如分数阶PID控制器、分数阶滑模控制器等，取得了良好的控制效果。
基于MATLAB/Simulink的分数阶控制系统的设计和仿真平台开发成功，为分数阶控制系统的设计和应用提供了有效的工具。
针对分数阶控制系统的参数整定问题，提出了一些有效的参数整定方法，如基于粒子群优化算法、遗传算法等。
根据不同的分类标准，分数阶控制系统可以分为不同的类型。例如，可以根据分数阶导数的阶数和特征进行分类，也可以根据系统的结构和功能进行分类。
分数阶控制系统的稳定性分析
分数阶控制系统的稳定性条
件
对于一个分数阶控制系统，需要满足一定的条件才能保证系统的稳定性。这些条件包括分数阶导数的性质、控制器的设计、以及系统的参数等。
加强与国际学术界的交流与合作，推动我国在分数阶控制领域的学术研究与应用实践的发展。
THANKS
谢谢您的观看
电力系统的故障诊断
利用分数阶控制器，可以实现对电力系统的故障诊断和预警，有效预防和应对各种电力系统故障。
电力系统的优化运行
分数阶控制器可以优化电力系统的运行，例如调整发电机的励磁控制，提高电力系统的效率和经济性。
05
结论与展望
研究成果总结
分数阶控制系统的稳定性和控制性能得到了充分验证，实验结果表明分数阶控制器可以有效地提高系统的鲁棒性和响应速度。
基于时域的鲁棒性分析
利用时域方法分析分数阶控制系统在时域上的鲁棒性，通过状态空间模型来分析系统的鲁棒性。
基于LMI的鲁棒性分析
利用线性矩阵不等式(LMI)方法，分析并设计具有鲁棒性的分数阶控制系统。
04
分数阶控制在工程中的应用
分数阶控制在机器人控制系统中的应用

分数阶PIλDμ控制器的设计方法——极点阶数搜索改进法

分数阶PIλDμ控制器的设计方法——极点阶数搜索改进法严慧
【期刊名称】《机械设计与制造工程》
【年(卷),期】2010(039)017
【摘要】基于分数阶被控系统提出了分数阶PIλDμ控制器,该控制器将传统整数阶PID控制器的微分与积分阶数扩展到分数,增加了2个参数μ和λ.相比整数阶PID 控制器,分数阶PIλDμ控制器的设计更加灵活,但设计过程较复杂.在极点阶数搜索法的基础上,提出了分数阶PIλDμ控制器设计的改进方法,其基本原理是,首先估计比例参数KP,其次搜索一对使系统时域性能较好的极点,然后根据时域指标搜索较好的μ,λ并计算出KI,KD,最终设计出合适的分数阶PIλDμ控制器.仿真结果证实,与极点阶数搜索法相比,它的改进法设计出的分数阶PIλDμ控制器能够更好地调节系统,系统响应能够达到更高的时域指标,并且具备很好的动、稳态性能.
【总页数】5页(P44-48)
【作者】严慧
【作者单位】金陵科技学院,信息技术学院,江苏,南京,211169
【正文语种】中文
【中图分类】TP273
【相关文献】
1.控制系统的分数阶建模及分数阶Piλ Dμ控制器设计 [J], 邓立为;宋申民;庞慧
2.一类采用分数阶PIλ控制器的分数阶系统可镇定性判定准则 [J], 高哲
3.分数阶PIλDμ控制器阶数变化对控制性能的影响 [J], 严慧
4.分数阶PIλDμ控制器的设计方法——极点阶数搜索改进法 [J], 严慧
5.分数阶PI^λD^μ控制器参数设计方法——极点阶数搜索法 [J], 严慧;于盛林;李远禄
因版权原因，仅展示原文概要，查看原文内容请购买。
